PPH 100 SYSTEM: Выбор победителей

1. PPH 100 SYSTEM: Выбор победителей

2. Основные свойства • Полная номенклатура • Клапаны • Фитинги для раструбной сварки • Фитинги для стыковой сварки • Трубы • Расходомеры • Крепления • Система из одного материала: PP-H 100 • Европейское производства • Высокие стандарты качества

3. Giacometti Полипропилен • 1954: Открытие полимеризации полипропилена • 60-е 70-еиспользование для товаров народного употребления • 80-е начало использования в промышленности

4. H H C C H CH3 Полипропилен Полипропилен производится путем полимеризации алкенов, обычно пропилена и этилена. В своей чистой форме – гомополимера, он состоит исключительно из составляющих пропилена

5. Свойства •рабочая температура до 100°C +100°C •Прост в транспортировке и монтаже 0°C •Сопротивление химической агрессии •Хорошие механические свойства GLASS •Абразивная стойкость •Подходит для футировки (Обычно стеклом) •не токсичен •Прост в ремонте •непроводящий •Легкий вес a

7. H H H H H H H H C C C C C C C C C C C C C C C C C C C C C C C C H H H H CH3 CH3 CH3 CH3 H H H H CH3 CH3 H H H H H CH3 H H H H H H H H H CH3 H CH3 H H H H H CH3 CH3 CH3 ПолимеризацияПП-1 Метиловая группа ПП может быть организована в различных видах пространственной конфигурации относительно основной углеродной цепи (-C-C-). Стереобеспорядочный ПП Статистическое распределение группы CH3вокруг основной цепи Стереорегулярный ПП CH3группа находится по одну сторону основной цепи СиндиотактактическийПП CH3группа располагается по обеим сторонам строго поочередно от основной цепи

8. Полимеризация ПП - 2 • Стереорегулярный PP: Спиралевидная структурная формула обеспечивает высокую кристаллизацию материала, что дает возможность широкого использования в промышленном производстве и переработке. • Синдиотактический PP: по сравнению со стереорегулярным, сложен в промышленном производстве, не производится в промышленных масштабах • Стереобеспорядочный PP: Некристаллический, обладает свойсвами невулканизированной резины, один из примеров использования - обратная сторона ковровых покрытий.

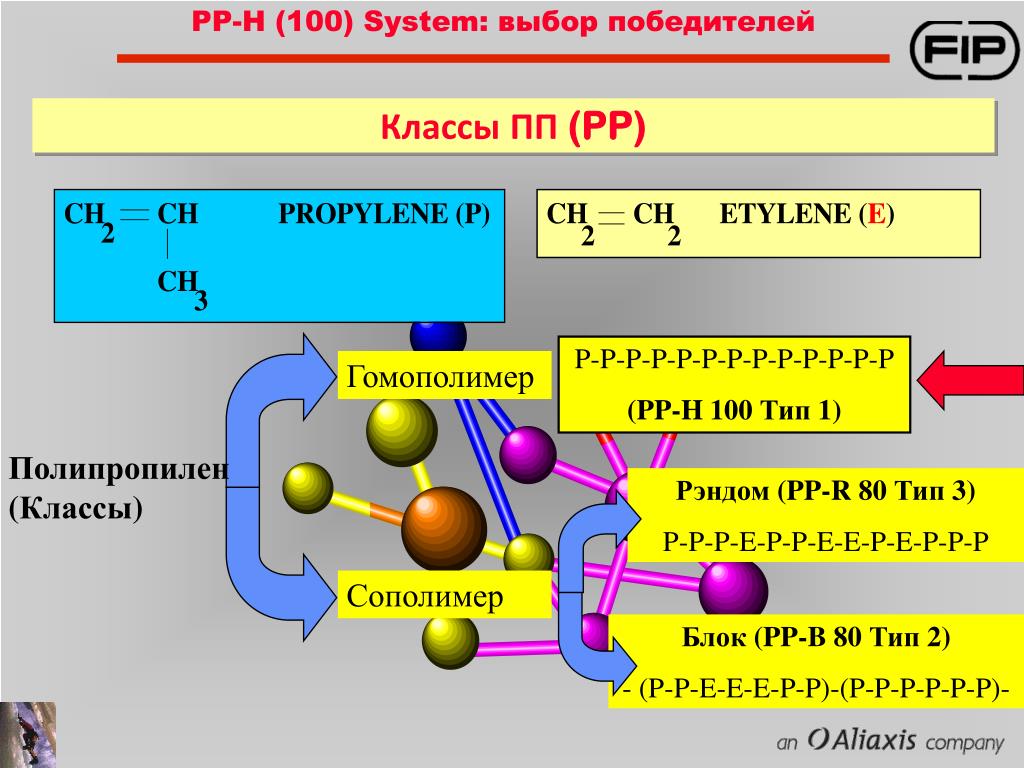

9. Классы ПП (PP) P-P-P-P-P-P-P-P-P-P-P-P-P (PP-H 100 Тип 1) Гомополимер Полипропилен (Классы) Рэндом (PP-R 80 Тип 3) P-P-P-E-P-P-E-E-P-E-P-P-P Сополимер Блок (PP-B 80 Тип 2) - (P-P-E-E-E-P-P)-(P-P-P-P-P-P)-

10. Сырье • Трубы: PP-H () DSM Vestolen P X7142 • Фитинги для: PP-H () Moplen YD 50 G раструбной сварки DSM P X7142 • Стыковые фитинги: PP-H ( ) Borealis Daplen BE60 • Клапаны: PP-H () Moplen YD 50 G & DSM P X7142 • Клапаны из: PP-H () Moplen YD 50 G & натурального ППPP-R Moplen EP2 X 49 GA

11. Сравнение: PPH, PPB, PPR Что лучше для промышленности?

12. Сравнение: PPH, PPB, PPR Что лучше для промышленности? s = MRS ; 10 2 s s L = PN (de -s) L c SDR = De S = (SDR-1) PN = 10s s 2 S s s p

13. Морфология различных видов ПП • Вид кристаллической структуры определяется симметрией PP-H кристаллов, которые образуются в процессах плавления и остывания: •  (моноический): (без дополнительных добавок) •  (pseudoesagonal): (с добавками) • (термодинамически нестабильный) •  (триклинный): симметричность может появляться при низком молекулярном весе и высоких температурах, невозможно использовать на трубопроводах • Различная кристаллическая форма получается путем добавления особых веществ в PP-H смесь для литья

14. Химическая стойкость ПП Test Temperature = 20°C

15. Технические данные •Рабочая температура •Линейное удлинение • VICAT Точка (ASTM D1525 1Kg) •Тяжесть 10 - 95°C 15x 10-5 m / m°C 152°C 0,92 g / cm3

16. ISO/DIS 15494: PB, PE, PP Трубопроводы; DVS 2207: Сварка; BS 4991: ПП Трубы- британский стандарт; DIN 8077: ПП трубы – метрический стандарт; DIN 16962: Фитинги для стыковой и раструбной сварки из ПП; ISO 9393 – Испытания клапанов Pr EN ISO 16135, 16136, 16137, 16138: испытания шаровых, дисковых, обратных, мембранныхклапанов Стандарты:

17. ПЭ ПП PP0,92 g/cm 3 3 PE0,95 g/cm PVC1,37 g/cm 3 PVCC1,51 g/cm 3 PVDF1,78 g/cm 3 Основные полиолефины Свойства Удельный вес • • Низкий удельный вес • Высокое качество сварки • Высокая ударная вязкость • Низкий уровень примесей

18. Сравнение с др. материалами ПП - Металл Сравнение производственных Издержек • Преимущества • Низкая общая стоимость • Высокая химическая стойкость • Высокая стойкость к отложениям • Низкая теплопроводность • Простота монтажа • Отсутствие загрязнения перекачивающих жидкостей • Высокие гидравлические свойства 100 Нерж. сталь 12% Процент издержек 35% 50 ПП 53% 21% 6% 0 7% Опоры Монтаж Комплектующие

19. Сравнение с другими материалами ПП - ПВХ 100°C Температура 60°C Преимущества •Высокая рабочая температура •Высокая химическая стойкость 0 PP PVC

20. Сравнение с другими материалами 100% ПП – ХПВХ/ ПВДФ Преимущества •Более низкая стоимость 40% Общая стоимость, % 20% 0 ПВДФ ХПВХ PP-H

21. PPH System PRODUCT RANGE - Socket Welding Figure Description PN 10 d GIM Elbow 90° 20 - 110 HIM Elbow 45° 20 - 110 TIM Tee 90° 20 - 110 RIM Reducing piece 25x20 – 110x90 MIM Socket (coupling) 20 - 110 BIM Socket union 20 - 63 CIM End cap 20 - 110 AIM Hose adadptor 20 - 63 QRM Stub 20 - 110 BIFM Socket union with (one end threaded) 20x1/2” – 63x2” BIFMO Socket union brass female threaded / PPH 20x1/2” – 63x2” BIRMO Socket union brass male threaded / PPH 20x1/2” – 63x2” BIMG Socket union BSP threaded (EPDM / FPM) 20 – 63 MIMM Socket (coupling) – female threaded 20x1/2” – 63x2” CVDM End connector in PP for VK (Butt Welding) 20-110

22. PPH System PRODUCT RANGE - Butt Welding + Pipe Figure Description Series 8 - PN 6 Series 5 - PN 10 d d GBM Bend 90° 40 - 400 20 – 400 TBM Tee 90° 40 - 400 20 – 400 TRBM Tee 90° reduced 63x50 - 250x160 63x50 - 250x160 RBM Reducing piece 40x20 - 400x355 25x20 - 400x355 CBM End cap 40 - 225 20 - 225 ODB Backing ring (PP with S. core) 20 - 400 QBM Stubflange 40 - 400 20 - 400 BBM Socket union 40 - 63 20 - 63 KBFM Double adaptor 20x1/2” – 63x2” male threaded DBMM Double adaptor 25x1/2” – 75x2 1/2” female threaded OAB Backing Rings (PP with S. core) - ANSI 150 1/2” - 12” ODBC Blind Flange (PP with S. core) 20 - 400 PIPE 40 - 400 20 - 400

23. PPH System PRODUCT RANGE Butt Welding Fittings S5 & S.3 - Auxiliary Figures Figure Description d SWBM Bend 90° (30°, 45°, 60°) segment welded (r=1.5d) 110 - 800 SBM Bend 90° (30°, 45°, 60°) seamless formed (r=1.5d; 2.25d; 3d; 4.5d) 50 - 400 TWBM Tee 90° Welded 225 - 800

24. PPH System PRODUCT RANGE - Valves • Figure Description PN 10 • d • VK Manual or actuated (electrically or pneumatically) ball valve 20 – 110 • VKD Manual or actuated (electrically or pneumatically) ball valve 75 – 110 • FK Manual or actuated (electrically/pneumatically) butterfly valve 50 – 315 • SR Ball check valve 20 – 63 • VR Check valve 20 – 90 • VM Manual or actuated diaphragm valve 20 – 110 • TK Manual or actuated (electr. Pneum.) 3-ways ball valve 20 – 63 • RV Sediment strainer 20 – 110

25. Неокрашенный особочистый ПП • Давление до 150 psi в зависимости от диаметра • Диаметры 1/2" - 4" IPS sch40, sch 80 • Система для сварки враструб • Мемранные вентили • Шаровые краны • Гладкая внутренняя поверхность • Гарантии качества • Низкая стоимость монтажа • Разработан для применения на особочистых растворах • Высокочистый неокрашенный натуральный ПП • FDA рекомендуемый материал • Соответствие ASTM 4101 • Продукция индивидуально упакована

26. Сварка враструб • Подготовка • Оборудование для раструбной сварки • Очистка поверхностей • Нагрев деталей • Контроль • Сварка

27. Свариваемость различных видов ПП • Сварка различных видов ПП возможна если продукция относится к одной группе индексов плавления (MFR). • Сварка между собой PPH, PPR и PPB возможна, если MFR 190/5 в диапазоне от 0.3 до 1.0 g/10min;

28. Welding Device • The heated tools are heated electrically and are coated anti-adhesively. • Heating tool socket welding can be performed MANUALLY UP TO 40 MM PIPE DIAMETER. • AT DIAMETERS AS FROM 50MM, A WELDING DEVICE IS REQUIRED because of the higher joining force.

29. Оборудование для сварки Переносной сварочный аппарат Ручная машина для раструбной сварки

30. Сварочные головки для раструбной сварки • Существует два вида сварочных головок в зависимости от видов фитингов (немецкие стандарты DIN и DVS): • ТИП “A”для фитингов, которые не требуют предварительной зачистки трубы; • ТИП “B”для фитингов, которые требуют обязательной зачистки трубы (фитинги промышленного применения). (FIP, +GF+, SIMONA, AGRU)

31. Сварочные головки

32. Номенклатура сварочных голово - Тип B

33. Стыковая сварка • Соединение • Подготовка • Нагрев • Контроль • Сварка

34. ПП трубопроводы Конкуренты и области применения: Промышленные трубопроводы (PP-H) a

35. ПП трубопроводы Конкуренты и области применения: Инженерные сети горячей и холодной воды (PP-R) a

36. Области применения Технологические установки Водопроводы (горячая и холодная вода) • Гальванические • Целлюлозно-бумажные • Текстильные • Химические • Фармацевтические • Пищевые • Кожевенные Медицина Гражданские и пром. предприятия • Гостиницы • Школы • Спортивные сооружения • Промышленные предприятия • Больницы • Бальнеолечебницы

37. Технологические установки Деминирализация Опытная лабораторная установка Ультрафильтрация

38. PROCESS PLANTS APPLICATIONS - 2 PICKLING LINES EXHAUST TREATMENT OEM: Textile Industry

39. WATERWORKS APPLICATIONS SIRMIONE THERMAL BATHS: Conveyance, Distribution and Cooling Plant MONTEGROTTO THERMAL BATHS: Filtering, purification & conveyance Plant
