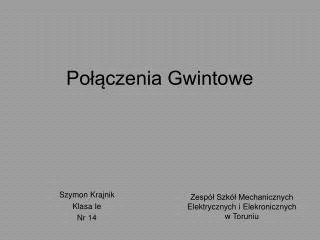

  1. Połączenia Gwintowe Szymon Krajnik Klasa Ie Nr 14 Zespół Szkół Mechanicznych Elektrycznych i Elekronicznych w Toruniu

  2. Połączenie gwintowe - Co to jest ? Połączenie rozłączne spoczynkowe, w którym elementem łączącym są gwintowane łączniki: śruba z nakrętką lub wkręt. W skład połączenia gwintowego wchodzą także elementy pomocnicze, takie jak podkładki i zawleczki.

  3. Elementy połączenia

  4. Podkładki Podkładki mają za zadanie ochronę elementów złącza przed zadrapaniem w czasie dokręcania łącznika oraz niekiedy wraz z zawleczką zabezpieczania przed samoczynnym odkręcaniem się nakrętki.

  5. Wkręty Łącznik w połączeniu gwintowym dociskowym. Alternatywą wkręta w tym połączeniu jest śruba dociskowa, różniąca się od wkręta sposobem utwierdzenia, kształtem i typem łba - śruby nie posiadają nacięcia.

  6. Rodzaje Wkrętów 1 blachowkręt samowiertny, łeb z nacięciem PH, 2 wkręt do materiałów warstwowych samowiertny (np. do przykręcania płyt plastykowych do metalu), łeb z nacięciem PH, 3 wkręt montażowy, łeb z nacięciem PH, 4 wkręt montażowy samowiertny, łeb z nacięciem PH, 5 wkręt montażowy, łeb z nacięciem PZ,

  7. Rodzaje Wkrętów 6 wkręt do drewna, łeb z nacięciem PZ, 7 wkręt montażowy, łeb sześciokątny z nacięciem PH i prostym, 8 wkręt do pokryć blacharskich, samowiertny, z uszczelką, łeb sześciokątny, 9 wkręt montażowy, łeb sześciokątny z nacięciem prostym, 10 blachowkręt nierdzewny, łeb z nacięciem prostym. • końcówka samowiertna, • b) skrzydełka rozwiercające miękki materiał

  8. Rodzaje Wkrętów

  9. Śruba To element połączenia gwintowego. W budowie maszyn łączniki te znajdują różnorakie zastosowanie, dlatego też występują w wielu odmianach zawartych w normie PN-91/M-82055. Śruby różnią się między sobą wielkością, kształtem łba, trzpienia oraz zakończenia.

  10. Rodzaje Nakrętek Ze względu na kształt, nakrętki dzielą się na: • a) sześciokątne • b) koronowe • c) czworokątne • e) okrągłe otworowe • f) okrągłe rowkowe • g) skrzydełkowe • h) radełkowe

  11. Rodzaje gwintów a – trójkątny b – trapezowy symetryczny c – trapezowy niesymetryczny d – prostokątny e – okrągły

  12. Rodzaje połączeń gwintowych

  13. Połączenia Gwintowe

  14. Połączenia śrubowe W tego rodzaju połączeniach śruba i nakrętka, łączą dwa lub więcej elementów . Elementy te w miejscu łączenia są przewiercane, tak by otwór mieścił śrubę z pasowaniem luźnym. Śruba w takim połączeniu może przenosić tylko i wyłącznie obciążenia osiowe, np. jeżeli elementy połączenia są od siebie w sposób naturalny odciągane np. pokrywa kotła połączona z jego korpusem. Nakrętka w takim połączeniu dokręcana jest na tyle mocno by zapewnić integralność połączenia, gdy nie jest ono obciążone.

  15. Połączenie Śrubowe śruba – 1; podkładka – 2 ; nakrętka – 3

  16. Połączenia śrubowe cd. W przypadku gdy elementy łączone są obciążone siłami wzdłużnymi działającymi w osi prostopadłej do osi śruby, należy zapewnić połączenie cierne pomiędzy tymi elementami. Realizuje się to przez wstępne naprężenie śruby. Nie spełnienie warunku wstępnego naprężenia, doprowadza do przesunięcia się elementów względem siebie, które ostatecznie swymi krawędziami oprą się o śrubę powodując jej ścinanie, a w ekstremalnych sytuacjach zniszczenie.Oprócz siły osiowej pochodzącej od obciążenia złącza lub naprężenia osiowego, śruba jest obciążona skręcającym momentem siły. Zgodnie z tym, obliczenia wytrzymałościowe połączenia polegają na sprawdzeniu śruby ze względu na kryterium wytrzymałości na rozciąganie kr i skręcanie ks.

  17. Połączenia śrubowe dociskowe (wkrętowe) W tego rodzaju połączeniach wkręt (1) (lub śruba) przytwierdza jeden element złącza (2) do drugiego (3). W elemencie (3) nawiercony jest otwór z naciętym wewnętrznym gwintem, w który wkręcany jest wkręt.

  18. Połączenia śrubowe dociskowe (wkrętowe)cd Wkręty do drewna mogą być wkręcane w miękkie drewno bezpośrednio bez żadnego przygotowania. W przypadku twardego drewna może być konieczne nawiercenie otworu pod wkręt wiertłem co najmniej o numer mniejszym niż wkręt.Wkręty do materiałów budowlanych (cement, gips, cegła itp.) umieszczane są w tych materiałach z pomocą kołków rozporowych po wcześniejszym nawierceniu otworu w materiale, o rozmiarze odpowiadającym wielkości kołka.

  19. Połączenia śrubowe pasowane Połączenie przeznaczone do przenoszenia sił poprzecznych. Nakrętka w tym połączeniu zabezpiecza śrubę przed wypadnięciem. Połączenia takie liczy się na ścinanie i naciski powierzchniowe wywierane na powierzchnię trzpienia śruby. Śruba względem otworu jest pasowana wciskowo.

  20. Koniec.
