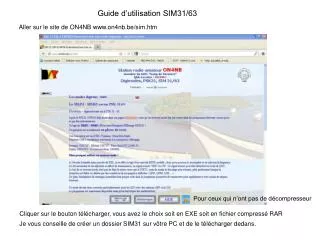

  1. Guide d’utilisation SIM31/63 Aller sur le site de ON4NB www.on4nb.be/sim.htm Pour ceux qui n’ont pas de décompresseur Cliquer sur le bouton télécharger, vous avez le choix soit en EXE soit en fichier compressé RAR Je vous conseille de créer un dossier SIM31 sur vôtre PC et de le télécharger dedans.

  2. Rappel pour créer un dossier SIM31 Je suis dans « Mes Documents » clique gauche sur fichier Puis « Nouveau » clique gauche sur « Dossier » Cela va vous ouvrir un dossier nommé « nouveau dossier » Taper SIM31 où le nom que vous désirez puis « Entrée » Vous venez de créer le dossier SIM31 Si toutefois le dossier s’est fermé par mégarde clique droit sur « nouveau dossier » Puis clique gauche sur « Renommer » et lui attribuer un nom, ici SIM31 Voilà ce que vous allez obtenir

  3. Après avoir cliqué sur télécharger en RAR La fenêtre de téléchargement s’ouvre, ici Internet Explorer Clique gauche sur Enregistrer Chercher le dossier SIM31 que vous avez créé Double clique dessus pour l’ouvrir Vous devriez avoir ceci Cliquer sur Enregistrer

  4. Attendre la fin du téléchargement cliquer sur Fermer Chercher et ouvrir vôtre dossier SIM31 Vous avez un dossier compressé en RAR

  5. Si vous possédez un logiciel de décompression Clique droit sur le dossier qui ouvre un menu Puis clique gauche sur Extraire ici Si vous n’en possédez pas il y en a un sur le site de ON4NB Après décompression vous devriez avoir ceci

  6. Guide d’utilisation SIM31/63 Pour plus de facilités je crée un icône de démarrage sur le bureau Clique droit sur icône dans le dossier SIM31 choisir copier Clique droit sur le bureau choisir Coller le raccourci 2 cliques gauche sur l’icône pour ouvrir le logiciel Fenêtre de détermination de la carte son Choix de la carte son In et Out Si pas CAT Réglage de puissance du signal de sortie Détermination CAT system ou non Choix du port Réglage en cas de CAT Je ne trafique pas avec un CAT system donc je n’ai aucune aide à vous proposer Clique sur les triangles noirs pour choisir Ma configuration

  7. Le logiciel s’ouvre avec une alerte sur l’utilisation de certaines fonctions Je clique sur OK et on arrive sur le logiciel, la première des choses le paramétrage.

  8. Clique gauche sur SETTING puis Personal Facile à comprendre Pour le WX cocher Ajout d’un commentaire Infos QSL coché Je mets 1 fois sinon lors de la transmission des infos, ce sera répété 2 fois, je trouve que ça fait long Quand tout vous convient clique gauche sur OK

  9. Clique gauche sur SETTING puis Station Clique gauche sur le triangle noir , choisir son TX Je fais pareil pour le reste Si vous voyez « TEST DE » avant vôtre CALL » c’est que la fenêtre CALL en haut à droite est restée vide Clique gauche sur OK

  10. Clique gauche sur SETTING puis Macro’s Choix des différents CQ Envoi de SIM en CW avant chaque messages Envoi d’un Tune avant le CQ Réglage du délai du CQ automatique Active ou désactive le CQ automatique Clique gauche sur OK

  11. Clique gauche SETTING puis General Sound + Com Interfaces En général il n’y a rien à faire, car cette Fenêtre s’active à l’ouverture de SIM31 Pour modifier la puissance audio maximale Choix du port COM utilisé pour PTT Clique gauche sur log N’est pas actif tant qu’il n’y a pas un QSO de sauvegardé Quand il sera plein de CALL c’est facile à comprendre Attention à bien rentrer les infos avant de sauvegarder car vous ne pourrez plus le modifier, le fichier Log.txt est protégé. Mais au cas ou? Il est possible de l’enlever. ( en projet utilisation du format ADIF )

  12. Clique gauche sur OPTION Pour changer la couleur des textes Pour changer la couleur du fond d’écran des textes reçus Pour changer la couleur du curseur vertical Pour changer la couleur de la ligne de réception Pour changer la couleur du fond d’écran du signal de réception Pour changer la couleur du niveau audio in Pour revenir aux couleurs d’origine Clique gauche sur Clear-Screen efface les textes de la fenêtre de réception Textes reçus Fond d’écran Curseur vertical Ligne de réception Ecran du signal de réception Niveau Audio In

  13. Procédure d’utilisation de SIM31 Le CQ pas compliqué QRZ non plus Maintenir appuyé le bouton gauche de la souris sur TUNE lâcher pour arrêter Vous décodez un call Double clique gauche sur le call Cette fenêtre s’ouvre avec différentes fonctions Je coche CALL Clique gauche sur OK

  14. Le CALL se met dans la case Ne pas oublier la QRG Clique gauche sur le bouton REPLY

  15. Il vous répond avec ses infos double clique gauche sur le nom La fenêtre ajout s’ouvre Contrôler que NAME est coché puis OK Même procédure pour QTH,LOCATOR 2 cliques gauche sur 599 se met dans MY S Vous devriez avoir la fenêtre remplie Pour lui répondre clique gauche sur MY INFO

  16. Transmission de « MY_INFO » clique gauche sur le bouton Les macros sont prédéfinies cocher la case Cliquer sur le triangle noir pour choisir le texte Insérer un commentaire libre avec possibilité de rajouter le NOM ou le QTH où les 2 Tout ce qui est coché est transmis Si vous ne voulez rien vous ne cochez rien Insert Header = envoyé au début Clique gauche sur Insert Header Clique gauche sur KEYBOARD TX envoie les macros choisies pendant que vous finissez le paramétrage de fin Insérer un commentaire libre avec possibilité de rajouter le NOM ou le QTH où les 2 Choix des macros qui seront transmises après les infos choisies ci-dessus TU = suite du QSO END = fin du QSO Clique gauche sur ALL TX Tous les choix sont transmis

  17. Voilà ce qui a été transmis avec le choix des macros en entête et le choix TU à la fin Avec le choix END ci-dessous la fin du QSO

  18. Transmission de « STATION » clique gauche sur le bouton Même procédure que pour MY_INFO Les macros sont prédéfinies cocher la case Cliquer sur le triangle noir pour choisir le texte Insérer un commentaire libre avec possibilité de rajouter le NOM ou le QTH où les 2 si vous avez coché Tout ce qui est coché est transmis Si vous ne voulez rien vous ne cochez rien Insert Header = envoyé au début Clique gauche sur Insert Header Clique gauche sur KEYBOARD TX envoie les macros choisies pendant que vous finissez le paramétrage de fin Insérer un commentaire libre avec possibilité pareil qu’au dessus Choix des macros qui seront transmises après les infos choisies ci-dessus TU = suite du QSO END = fin du QSO Clique gauche sur ALL TX Tous les choix sont transmis

  19. Transmission de « TEXT » clique gauche sur le bouton Même procédure que pour MY_INFO où STATION Les macros sont prédéfinies cocher la case Cliquer sur le triangle noir pour choisir le texte Insérer un commentaire libre avec possibilité Même procédure que pour les autres Tout ce qui est coché est transmis Si vous ne voulez rien vous ne cochez rien Insert Header = envoyé au début Clique gauche sur Insert Header Clique gauche sur KEYBOARD TX envoie les macros choisies pendant que vous finissez le paramétrage de fin Insérer un commentaire libre avec possibilité Même procédure si coché Choix des macros qui seront transmises après les infos choisies ci-dessus TU = suite du QSO END = fin du QSO Clique gauche sur ALL TX Tous les choix sont transmis

  20. Transmission de « 73 bye » clique gauche sur le bouton Bonne nouvelle il n’y a qu’une fenêtre la procédure est la même que les autres MY_INFO où STATION Les macros sont prédéfinies cocher la case Cliquer sur le triangle noir pour choisir le texte Clique gauche sur KEYBOARD TX envoie les macros choisies pendant que vous finissez le paramétrage de fin Insérer un commentaire libre avec possibilité de rajouter le NOM ou le QTH où les 2 si vous avez coché Tout ce qui est coché est transmis Si vous ne voulez rien vous ne cochez rien cocher END pour la fin de QSO Clique gauche sur ALL TX Tous les choix sont transmis Voilà ce que cela donne

  21. La fonction « TCHAT » Vous tapez vôtre texte dans la fenêtre de Tchat Les rois du clavier vont se régaler Pour démarrer la transmission du texte pendant que vous tapez le message Garde le texte dans la fenêtre où ne garde pas Si vous avez fini vôtre message clique gauche « TX ALL AND CLOSE » finit l’envoi et ferme la fenêtre Si vous cochez « Save Text » au prochain clique sur TCHAT le texte est sauvegardé dans la fenêtre Voilà la transmission du TCHAT

  22. L’écran en transmission petit logo bleu avec le mode envoyé L’écran en réception d’un signal SIM31 le logo vert « REWIND » marque en violet PSK31, un bug? c’est du SIM31 Non, le signal est saturé, le diagramme de l’œil à droite ne montre pas des losanges bien rectilignes, d’où cette hésitation de décodage. Pour passer en SIM63 clique droit sur le curseur vertical, il change de couleur, pour revenir clique gauche Notification du mode à chaque change de mode sur l’écran de décodage. Il s’entend que toutes ces fonctions sont les mêmes pour les mode PSK31 et PSK63

  23. Voici un extrait de mon log Oui avec NC5O nous avons fait des tests ce 30/09/2012 sur 4 bandes la propagation était avec nous Pour les tests nous nous retrouvons sur http://www.obriensweb.com/sked/index.php?board=digitalradio Je tiens à signaler que je travaille avec une Signalink sur port USB le réglage Inp Vol était toujours bas comme vous le voyez sur l’image du haut, mais je décodais quand même. Sur les conseils de Nizar, le concepteur de SimPsk après avoir lu les infos chez TiggerTronic, j’ai ouvert la Signalink est activé le Jump JP2, derrière le bouton RX marqué 2 Comme vous pouvez voir l’amélioration du Inp Vol, de plus je peux contrôler la réception avec le bouton RX sur la Signlalink. Le curseur doit se trouver environ au milieu. F1ABL Michel
