Presentation Transcript

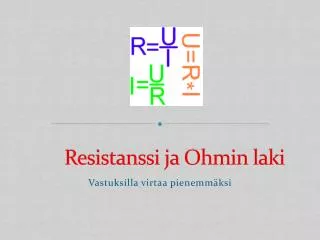

Resistanssi ja ohmin laki

Resistanssi ja Ohmin laki

Vastuksilla virtaa pienemmäksi


Kun kaksi lamppua kytketään sarjaan, havaitaan, että ne palavat keskenään yhtä kirkkaasti, mutta huomattavasti himmeämmin kuin yksi lamppu yksinään. Sarjaan kytketyt lamput vastustavat sähkövirran kulkua enemmän kuin yksi lamppu. Tätä sähkövirran kulun vastustamisominaisuutta sanotaan resistanssiksi.


Seuraavassa tarvitset: palavat keskenään yhtä kirkkaasti, mutta huomattavasti himmeämmin kuin yksi lamppu yksinään. Sarjaan kytketyt lamput vastustavat sähkövirran kulkua enemmän kuin yksi lamppu. Tätä sähkövirran kulun vastustamisominaisuutta sanotaan resistanssiksi.

Virtalähteen

Kaksi eristepylvästä

Metallilankaa

Johtimia

Kaksi yleismittaria

  • Kytke metallilanka eristepylväiden väliin ja mittaa langan pituus.

  • Kytke virtalähteen –napa eritepylvääseen.

  • Kytke virtalähteen +-napa ampeerimittarin +-napaan

  • Yhdistä vielä ampeerimittarin –napa ja toinen eristepylväs.

  • Kytke volttimittari ristepylväiden rinnalle.


Muunna lähdejännitettä palavat keskenään yhtä kirkkaasti, mutta huomattavasti himmeämmin kuin yksi lamppu yksinään. Sarjaan kytketyt lamput vastustavat sähkövirran kulkua enemmän kuin yksi lamppu. Tätä sähkövirran kulun vastustamisominaisuutta sanotaan resistanssiksi.

ja kirjaa mittareiden

lukemat taulukkoon.

Jännite (V)

Esitä tuloksesi graafisesti koordinaatistossa.

Huomaat, että kuvaaja on suora.

Jännite ja virta ovat siis suoraanverranollisia

Ohmin laki: Samassa johtimessa jännitteen ja virran suhde on vakio

Tämä suhde on langan resistanssi

Virta (A)


Tutki seuraavaksi, miten metallilangan resistanssi riippuu palavat keskenään yhtä kirkkaasti, mutta huomattavasti himmeämmin kuin yksi lamppu yksinään. Sarjaan kytketyt lamput vastustavat sähkövirran kulkua enemmän kuin yksi lamppu. Tätä sähkövirran kulun vastustamisominaisuutta sanotaan resistanssiksi.

Langan pituudesta

Paksuudesta

Lämpötilasta

Langan materiaalista

Miten tutkisit lämpötilan ja

materiaalin vaikutuksen?


Resistanssin riippuminen pituudesta palavat keskenään yhtä kirkkaasti, mutta huomattavasti himmeämmin kuin yksi lamppu yksinään. Sarjaan kytketyt lamput vastustavat sähkövirran kulkua enemmän kuin yksi lamppu. Tätä sähkövirran kulun vastustamisominaisuutta sanotaan resistanssiksi.


Metallilangan resistanssi riippuu palavat keskenään yhtä kirkkaasti, mutta huomattavasti himmeämmin kuin yksi lamppu yksinään. Sarjaan kytketyt lamput vastustavat sähkövirran kulkua enemmän kuin yksi lamppu. Tätä sähkövirran kulun vastustamisominaisuutta sanotaan resistanssiksi.

1. Langan pituudesta. Mitä pitempi lanka, sitä suurempi resistanssi

2. Langan paksuudesta. Mitä paksumpi lanka, sitä pienempi resistanssi.

3. Langan materiaalista

4. Lämpötilasta


U palavat keskenään yhtä kirkkaasti, mutta huomattavasti himmeämmin kuin yksi lamppu yksinään. Sarjaan kytketyt lamput vastustavat sähkövirran kulkua enemmän kuin yksi lamppu. Tätä sähkövirran kulun vastustamisominaisuutta sanotaan resistanssiksi.

R · I

Resistanssi R

Se kuvaa komponentin kykyä vastustaa virran kulkua.

Resistanssin yksikkö on Ohmi, Ω.

R = U:I



Laskuja resistanssista
Laskuja resistanssista ilmaisee laskukaavan!

  • Hehkulampun läpi kulkee 0,3 A:n virta, kun se on kytketty 3,3 V:n jännitteeseen. Laske resistanssi.

  • Laske silitysraudan resistanssi, kun kytketään 230 V jännitteeseen ja siinä kulkee 5,8 A:n virta.

  • Oppilastöissä käytettävässä virtalähteessä on 3,5 A:n sulake.Voidaanko siihen kytkeä 6 V:n jännitteseen lamppu, jonka resistanssi on 1,3 Ω ?

  • 4. Laske taskulampun käyttämän virran suuruus, jos siinä on sarjaankytkettynä neljä 1,5 V:n paristoa ja sen resistanssi 60 Ω.

  • 5. Kuinka suuri sähkövirta kulkee leivänpaahtimen läpi, kun sen resistanssi on 80 Ω ja se on kytketty verkkojännitteeseen.

  • 6. Sähkölevyn resistanssi on 115 Ω.Laske virran suuruus, kun sähköliesi on kytketty 380 V: jännitteeseen.
