流水施工

1. 1 流水施工的概念 2 流水施工组织 流水施工

2. 依次施工 平行施工 流水施工 施工组织的方式 流水施工 的概念 n、m、t、K、Z 流水施工参数 流水施工 分项工程流水 分部工程流水 单位工程流水 群体工程流水 流水施工的分类 固定(等)节拍流水 流水施工 组织 划分施工段 确定施工顺序 确定流水节拍 确定流水步距 计算确定总工期 成倍(异)节拍流水 无节奏(分别)流水

3. 1 流水施工的概念 上海大众汽车流水线 工业生产的实践证明，流水作业法是组织生产的有效方法。流水作业法的原理同样也适用于土木工程的施工。 工业生产线的流水作业与土木工程的流水施工的不同点

4. 将整个拟建工程分解成若干施工过程，按照施工顺序,前一个施工过程完成后,后一个施工过程才开始施工。这是一种最基本、最原始的施工组织方式。 1 流水施工的概念 1.1.1 依次施工 1.1 施工组织的方式 土木工程施工的组织方式不同，其技术经济效益也不相同。常见的施工组织方式有依次施工、平行施工和流水施工。下面以某三栋相同建筑基础工程施工为例，采用三种不同组织方式施工进行对比。 倒锥壳水塔吊装

5. 1.1 施工组织的方式

6. ⑴ 不能充分利用工作面，工期长； ⑵ 不适合专业化施工，不利于改进施工工艺、提高工程质量、提高工人操作技术水平和劳动生产率； ⑶ 如采用专业施工队则不能连续施工，窝工严重或调动频繁； ⑷ 单位时间内投入的资源较少； ⑸ 施工现场组织、管理简单。 1.1 施工组织的方式 依次施工的特点是： 1.1.2 平行施工 是将几个相同的施工过程，分别组织几个相同的工作队，在同一时间、不同的空间上平行进行施工。

7. 1.1 施工组织的方式 15

8. ⑴ 充分利用了工作面，缩短了工期； ⑵ 适用于综合施工队施工，不利于提高工程质量和劳动生产率； ⑶ 如采用专业施工队则不能连续施工； ⑷ 单位时间内投入的资源成倍增加，现场临时设施也相应增加； ⑸ 现场施工组织、管理、协调、调度复杂。 1.1 施工组织的方式 平行施工的特点是： 1.1.3 流水施工 流水施工是将拟建工程在竖直方向上划分施工层，在平面上划分施工段，然后按施工工艺的分解组建相应的专业施工队，按施工顺序的先后进行各施工层、施工段的施工。

9. 1.1 施工组织的方式 28 27 22 20 19 14 14 8 5

10. ⑴ 既充分利用工作面，又缩短工期； ⑵ 各专业施工队能连续作业，不产生窝工； 1.1 施工组织的方式 流水施工的特点是： ⑶ 实现专业化生产，有利于提高操作技术、工程质量和劳动效率； ⑷ 资源使用均衡，有利于资源供应的组织和管理； ⑸ 有利于现场文明施工和科学管理。 钢筋定位 放线 面层钢筋绑扎 底层钢筋绑扎 筒库群底板钢筋工程的流水施工

11. 工程施工进度计划是反映施工时各施工过程按先后顺序、配合关系在时间、空间上的展开情况。常用的施工进度计划有线条图和网络图。 1 流水施工的概念 1.2流水施工参数 筏板砼 浇筑收仓 用水平线表示的流水施工计划俗称“横道图”，用斜直线表示的流水施工计划俗称“斜线图”。 负二层 楼面支模 负二层 砼柱浇筑 中港名都大酒店基础流水施工全景

12. 1.2 流水施工的参数 横 道 图 垫层 砌基础 回填土 挖土方 K 垫层 砌基础 回填土 挖土方 挖土方 垫层 砌基础 回填土 K 垫层 砌基础 回填土 挖土方 （n-1）k T1 = mti =m ki T =（m + n－1）k

13. 横道图具有绘制简单，流水施工形象直观的优点；横道图具有绘制简单，流水施工形象直观的优点； 1.2 流水施工的参数 由图表可知，流水施工的工期 T 为： T =（m＋n－1）K 一个专业施工队完成各施工段工作的持续时间 T1 为： T1 =m ti = m K 下面介绍与流水施工相关的参数：

14. 是指某个专业队在一个施工段上工作的延续时间。流水节拍的大小可反映出流水施工速度的快慢、节奏感的强弱和资源消耗量的多少。按流水节拍的数值特征，可分为固定节拍(等节拍)专业流水、成倍节拍(异节拍)专业流水和分别(无节奏)流水三种。 1.2 流水施工的参数 1.2.3流水节拍 ti ⑴ 确定流水节拍应考虑的因素 工期：能有效保证或缩短计划工期。 工作面：既能安置足够数量的操作工人或施工机械，又不降低劳动(机械)效率。 资源供应能力：各施工段能投入的劳动力或施工机械台数、材料供应。 劳动效率：能最大限度发挥工人或机械的劳动(机械)效率。

15. ① 经验估算法：根据以往的施工经验先估算该流水节拍的最长、最短和正常三种时间，再按下式求出期望的流水节拍： m =（a + 4c + b）/6 式中：m——某施工过程在某施工段上的流水节拍； a ——某施工过程在某施工段上的最短估算时间； b ——某施工过程在某施工段上的最长估算时间； c ——某施工过程在某施工段上的正常估算时间。 1.2 流水施工的参数 ⑵ 流水节拍的确定方法 本法也称“三种时间估算法”，常用于有同类型施工经验的工程或无定额可循的工程。

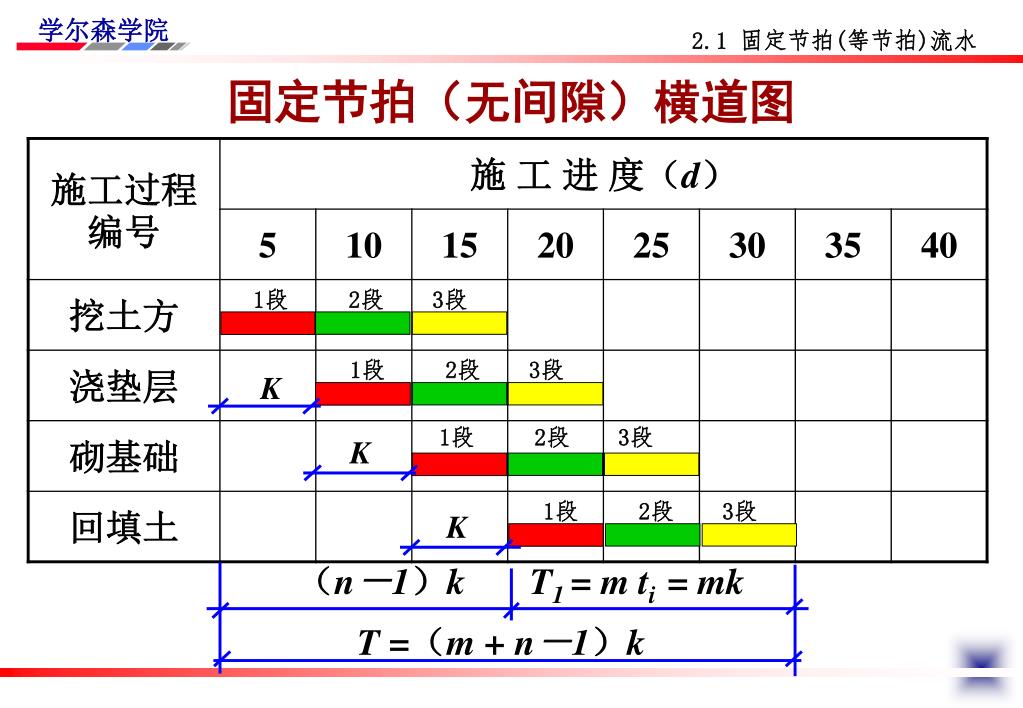

16. 2.1 固定节拍(等节拍)流水 固定节拍（无间隙）横道图 1段 2段 3段 1段 2段 3段 K 1段 2段 3段 K 1段 2段 3段 K （n－1）k T1 = m ti = mk T =（m + n－1）k

17. 是指相邻两个专业队先后进入同一施工段开始工作的时间间隔。施工段确定后，流水步距大则工期长，步距小则工期短。流水步距的数目取决于参加流水施工的施工过程数或专业队数，流水步距的总数为n－1。是指相邻两个专业队先后进入同一施工段开始工作的时间间隔。施工段确定后，流水步距大则工期长，步距小则工期短。流水步距的数目取决于参加流水施工的施工过程数或专业队数，流水步距的总数为n－1。 1.2 流水施工的参数 1.2.4流水步距 K 确定流水步距的基本要求是： ① 始终保持前、后两个施工过程合理的工艺顺序，尽可能使施工时间相互搭接（即前一施工过程完成后，能尽早进入后一施工过程施工）； ② 保持各施工过程的连续作业，妥善处理间隙时间，避免发生停工、窝工； ③ 流水步距至少为一个或半个工作班。

18. 2.1 固定节拍(等节拍)流水 固定节拍（无间隙）横道图 1段 2段 3段 1段 2段 3段 K 1段 2段 3段 K 1段 2段 3段 K （n－1）k T1 = m ti = mk T =（m + n－1）k

19. 由于工艺要求或组织因素，流水施工中两个相邻的施工过程往往需考虑一定的流水间隙时间。 1.2 流水施工的参数 1.2.5间隙时间 Z 工艺间隙时间Z1：如楼板砼浇筑后需一定的养护时间才能进行后道工序的施工；屋面找平层完成后需干燥后才能进行防水层的施工。 组织间隙时间Z2：如基坑持力层验槽、回填土前的隐蔽工程验收、装修开始前的主体结构验收或安全检查等。 工艺间隙和组织间隙在流水施工时，可与相应施工过程一并考虑，也可分别考虑，灵活运用工艺间隙和组织间隙的时间参数特点，对简化流水施工的组织有特殊的作用。

20. 是指从第一个专业队投入施工开始至最后一个专业队完成最后一段施工过程为止的整个持续时间。流水施工工期不是工程的总工期，但受总工期的制约，要确保总工期目标的实现。是指从第一个专业队投入施工开始至最后一个专业队完成最后一段施工过程为止的整个持续时间。流水施工工期不是工程的总工期，但受总工期的制约，要确保总工期目标的实现。 1.2 流水施工的参数 1.2.6 流水施工工期 T 核岛 电岛 岭澳核电站全景 进水口

21. 依次施工 平行施工 流水施工 施工组织的方式 流水施工 的概念 n、m、t、K、Z 流水施工参数 流水施工 分项工程流水 分部工程流水 单位工程流水 群体工程流水 流水施工的分类 固定(等)节拍流水 流水施工 组织 划分施工段 确定施工顺序 确定流水节拍 确定流水步距 计算确定总工期 成倍(异)节拍流水 无节奏(分别)流水

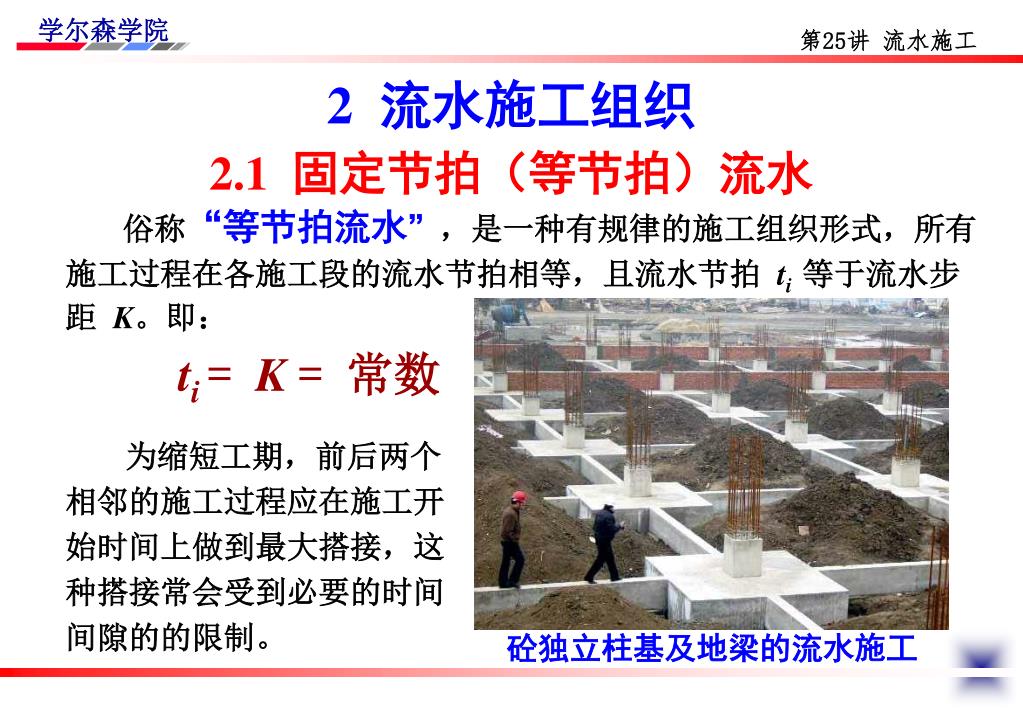

22. 俗称“等节拍流水”，是一种有规律的施工组织形式，所有施工过程在各施工段的流水节拍相等，且流水节拍 ti 等于流水步距 K。即： ti = K = 常数 第25讲流水施工 2流水施工组织 2.1固定节拍（等节拍）流水 为缩短工期，前后两个相邻的施工过程应在施工开始时间上做到最大搭接，这种搭接常会受到必要的时间间隙的的限制。 砼独立柱基及地梁的流水施工

23. 固定节拍流水又可分为无间隙和有间隙的专业流水。其步骤如下： ⑴ 确定施工起点流向，划分施工段； ⑵ 分解施工过程，确定施工顺序； 　　　⑶ 确定流水节拍，此时 ti = t； ⑷ 确定流水步距，此时 K = t ； ⑸ 按下式计算确定总工期 T ： 2.1 固定节拍(等节拍)流水 T =（m + n－1）k +ΣZ1+ΣZ2 ⑹ 绘制流水施工指示图表。见下图：

24. 2.1 固定节拍(等节拍)流水 固定节拍（无间隙）横道图 1段 2段 3段 1段 2段 3段 K 1段 2段 3段 K 1段 2段 3段 K （n－1）k T1 = m ti = mk T =（m + n－1）k

25. 2.1 固定节拍(等节拍)流水 固定节拍（有间隙）横道图 挖土方 基坑 浇垫层 砌基础 隐蔽工程 回填土 验槽 验收 挖土方 基坑 浇垫层 砌基础 隐蔽工程 回填土 验槽 验收 挖土方 基坑 浇垫层 砌基础 隐蔽工程 回填土 验槽 验收 K Z1 K K Z2 T =（m + n－1）k +ΣZ1+ΣZ2

26. 在实际施工组织中，由于工作面的不同或劳动力数量的不等,各施工过程的流水节拍（持续时间）完全相等是少见的。这时应使同一施工过程的流水节拍相等，不同施工过程的流水节拍互成倍数，称为“成倍节拍流水”或“异节拍流水”。 2 流水施工组织 2.2成倍节拍（异节拍）流水 例：某建筑群为4栋相同的住宅，主要施工过程的流水节拍（持续时间）为：基础1个月、主体3个月、内外装修2个月，室外工程及收尾2个月。 主体工程的流水节拍是基础的3倍，装修及室外工程分别是基础的2倍。 绘制出成倍节拍流水图如下：

27. 2.2 成倍节拍(异节拍)流水 成倍节拍横道图 基础 主体 装修 室外 基础 主体 装修 室外 基础 主体 装修 室外 基础 主体 装修 室外 K1K2 K3 K4

28. 上图即是一般成倍节拍流水，在实际施工中按此方法组织流水施工显然不尽合理。基础工程在第2至第4栋完成后，主体结构未能及时插上，出现大面积的工作面空闲。这样的安排使工期大大延长。 实际上第2栋的主体结构可在第3个月就插入施工。 2.2 成倍节拍(异节拍)流水 如果将主体的1个专业队增加为3个专业队，装修及室外专业队增加为2个专业队，我们就可将流水节拍分别为1、2、3个月，专业队为四个的成倍节拍流水，改变为流水节拍均为1个月、专业队为八个的固定节拍流水。 见下图：

29. 2.2 成倍节拍(异节拍)流水 加快成倍节拍横道图 基础 主体1 主体2 主体3 装修1 装修2 室外1 室外2 基础 主体1 主体2 主体3 装修1 装修2 室外1 室外2 基础 主体1 主体2 主体3 装修1 装修2 室外1 室外2 基础 主体1 主体2 主体3 装修1 装修2 室外1 室外2 从横道图可看出：流水节拍和流水步距均为1个月，没有空闲工作面，总工期缩短了3个月。 共55页第40页

30. ⑴ 确定施工起点流向，划分施工段； ⑵ 分解施工过程，确定施工顺序； 　　 ⑶ 按最大公约数确定每个施工过程的流水节拍 ti ； ⑷ 确定流水步距K，即各施工过程流水节拍ti 的最大公约数 K; 2.2 成倍节拍(异节拍)流水 成倍节拍流水方案的建立步骤如下： ⑸ 按下式确定专业队数目： 某施工过程的专业队数 b = ti / K ； 专业流水的专业队数总和 n =Σb 。 ⑹ 按下式计算确定总工期 T： T =（m + n－1）k +ΣZ1+ΣZ2 ⑺ 绘制流水施工指示图表。 共55页第42页

31. 实际施工中，大多数施工过程在各施工段上的工程量并不相等，各专业施工队的生产效率也相差悬殊，导致多数流水节拍彼此不相等，难以组织等节拍或异节拍流水施工。 2 流水施工组织 2.3无节奏（分别）流水 大直径筒库的滑模施工 这时只能按施工顺序要求，使相邻两专业队的开工时间最大限度搭接起来，组织各专业队都能连续施工的无节奏流水施工,亦称“分别流水”，它是流水施工的普遍形式。 共55页第43页

32. 教学复习总结 依次施工 平行施工 流水施工 施工组织的方式 流水施工 的概念 n、m、t、K、Z 流水施工参数 流水施工 分项工程流水 分部工程流水 单位工程流水 群体工程流水 流水施工的分类 固定(等)节拍流水 流水施工 组织 划分施工段 确定施工顺序 确定流水节拍 确定流水步距 计算确定总工期 成倍(异)节拍流水 无节奏(分别)流水
