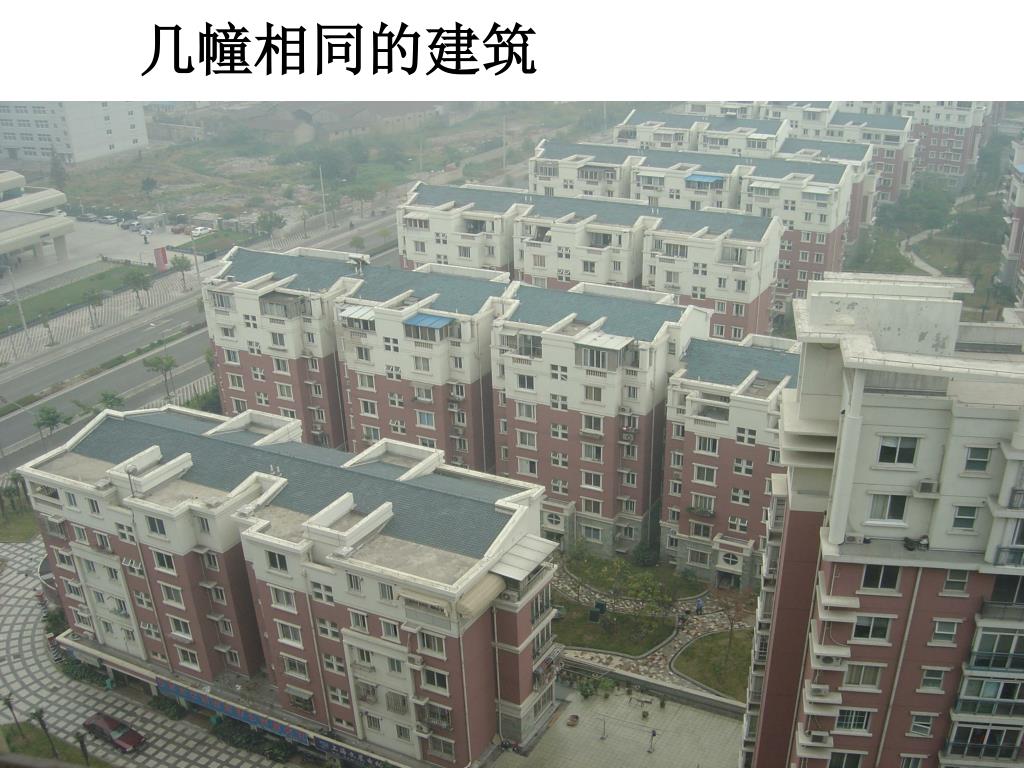

13. 流水施工原理. 13.1 流水施工的概念 例如：几幢相同建筑物的基础工程分别采用 依次 施工、 平行 施工、 流水 施工，其施工过程、工作队人数、工程量均相同。由于施工组织方式不同，所产生的效果大不相同。 依次施工 平行施工 流水施工： 将工程项目分成若干段 , 按照工序组织若干工作队 , 各队依次进入各工作段作业 , 直至完成 例题：四栋住宅楼基础施工，有挖土、垫层、砌筑毛石基础、回填土四道工序，其中每道工序需一天完成，三种组织方法如下. 几幢相同的建筑. 施工组织方式 ----1 、 依次施工 进度计划.
E N D

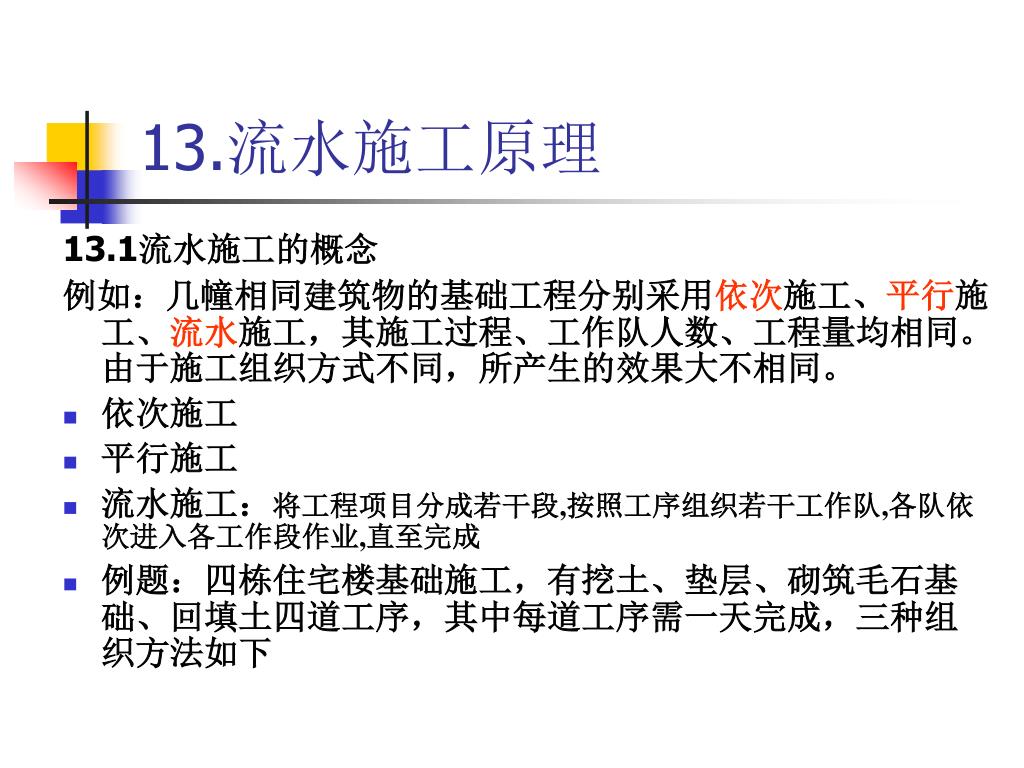

13.流水施工原理 13.1流水施工的概念 例如：几幢相同建筑物的基础工程分别采用依次施工、平行施工、流水施工，其施工过程、工作队人数、工程量均相同。由于施工组织方式不同，所产生的效果大不相同。 • 依次施工 • 平行施工 • 流水施工：将工程项目分成若干段,按照工序组织若干工作队,各队依次进入各工作段作业,直至完成 • 例题：四栋住宅楼基础施工，有挖土、垫层、砌筑毛石基础、回填土四道工序，其中每道工序需一天完成，三种组织方法如下

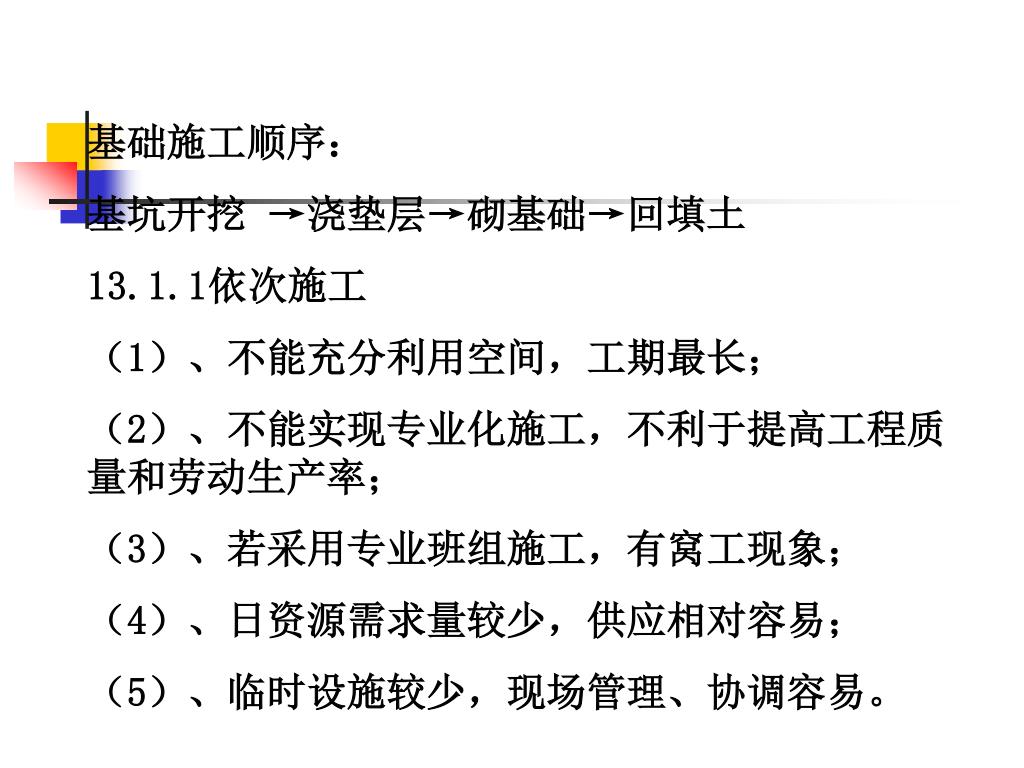

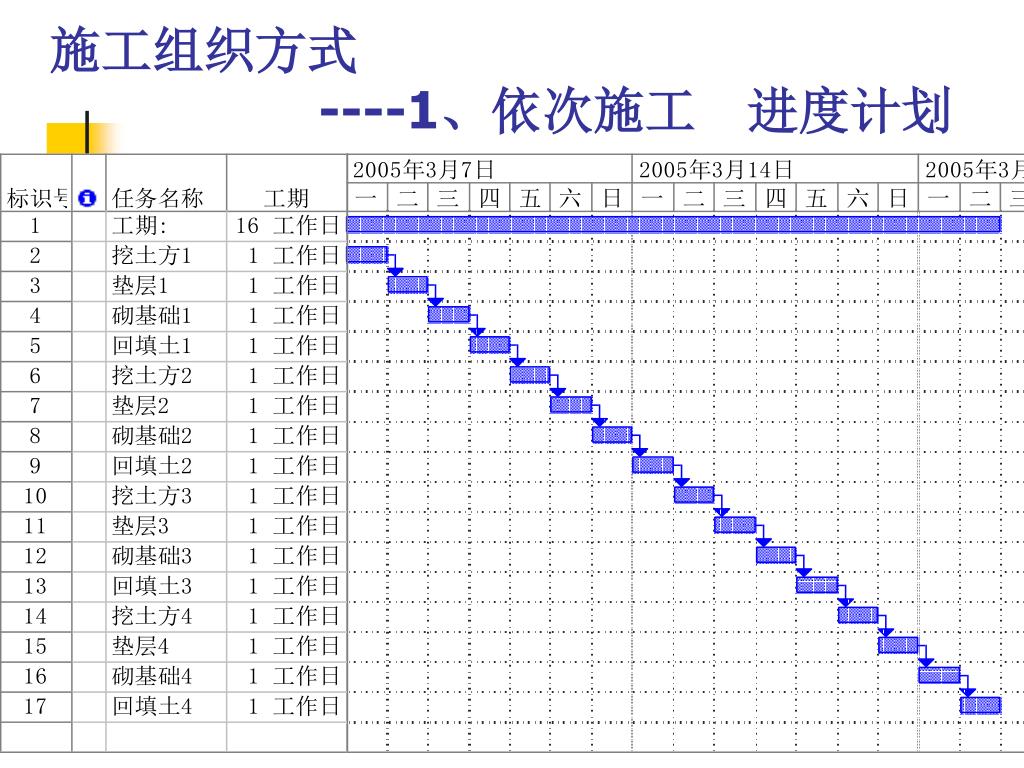

基础施工顺序： 基坑开挖 →浇垫层→砌基础→回填土 13.1.1依次施工 （1）、不能充分利用空间，工期最长； （2）、不能实现专业化施工，不利于提高工程质量和劳动生产率； （3）、若采用专业班组施工，有窝工现象； （4）、日资源需求量较少，供应相对容易； （5）、临时设施较少，现场管理、协调容易。

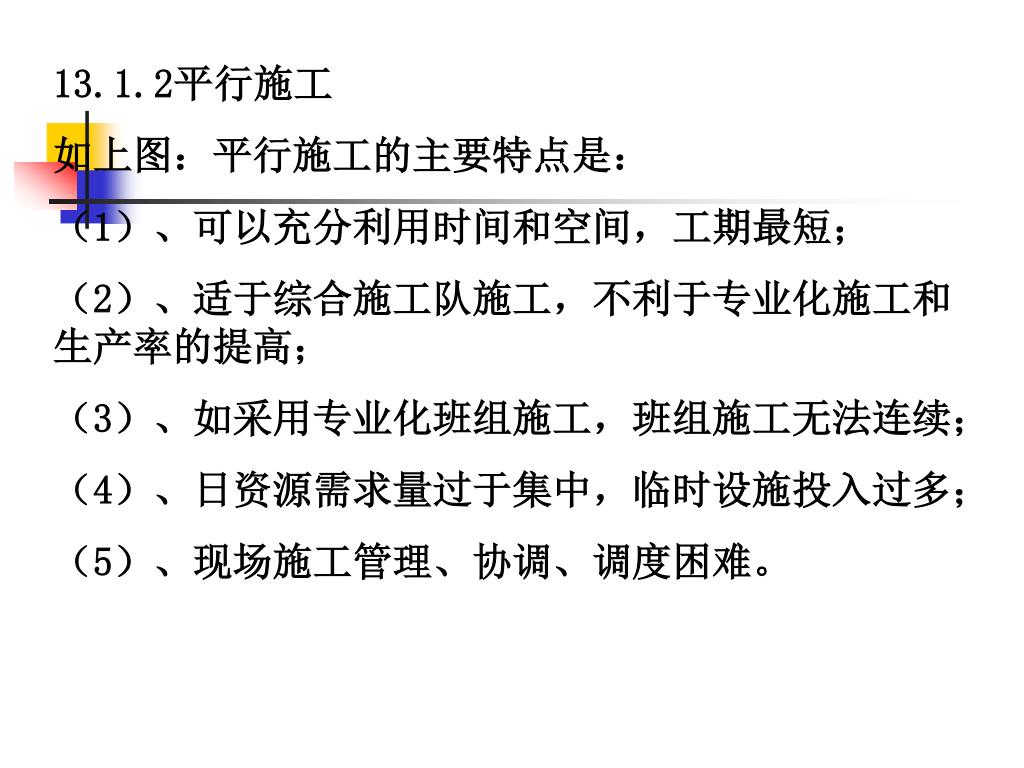

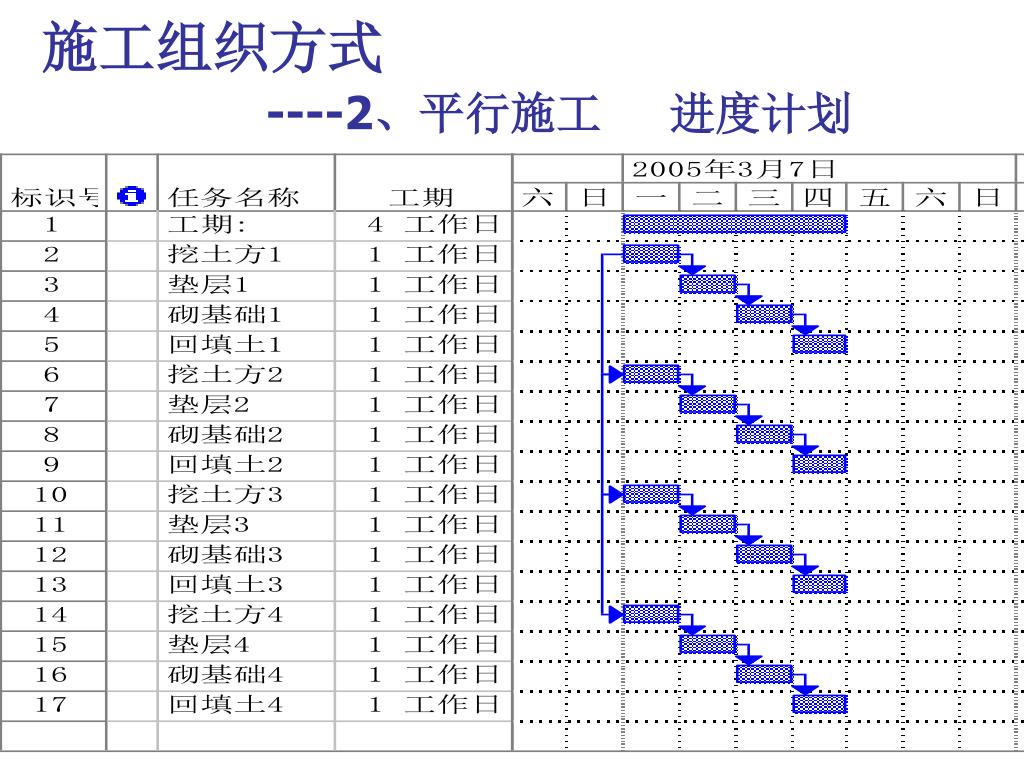

13.1.2平行施工 如上图：平行施工的主要特点是： （1）、可以充分利用时间和空间，工期最短； （2）、适于综合施工队施工，不利于专业化施工和生产率的提高； （3）、如采用专业化班组施工，班组施工无法连续； （4）、日资源需求量过于集中，临时设施投入过多； （5）、现场施工管理、协调、调度困难。

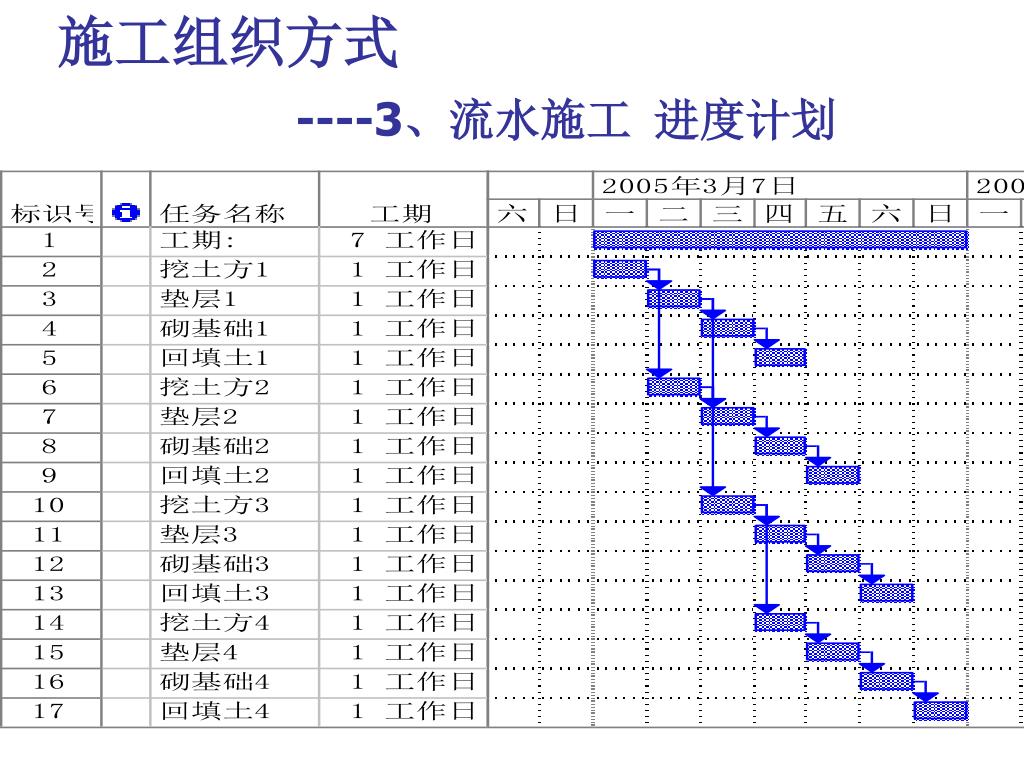

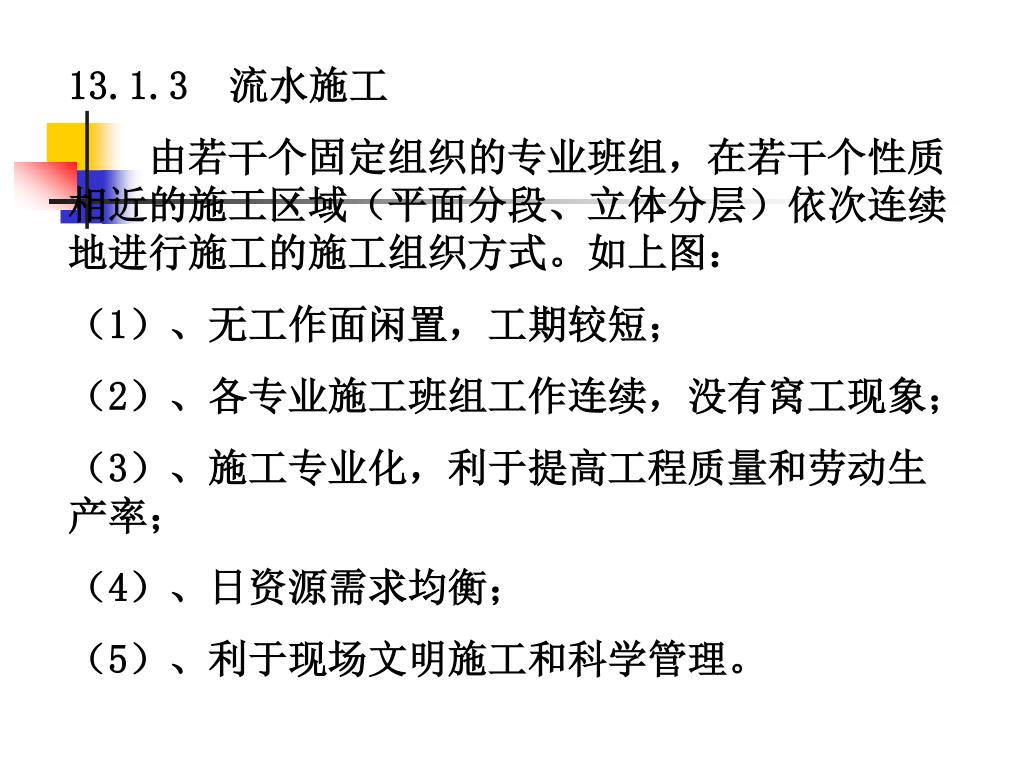

13.1.3 流水施工 由若干个固定组织的专业班组，在若干个性质相近的施工区域（平面分段、立体分层）依次连续地进行施工的施工组织方式。如上图： （1）、无工作面闲置，工期较短； （2）、各专业施工班组工作连续，没有窝工现象； （3）、施工专业化，利于提高工程质量和劳动生产率； （4）、日资源需求均衡； （5）、利于现场文明施工和科学管理。

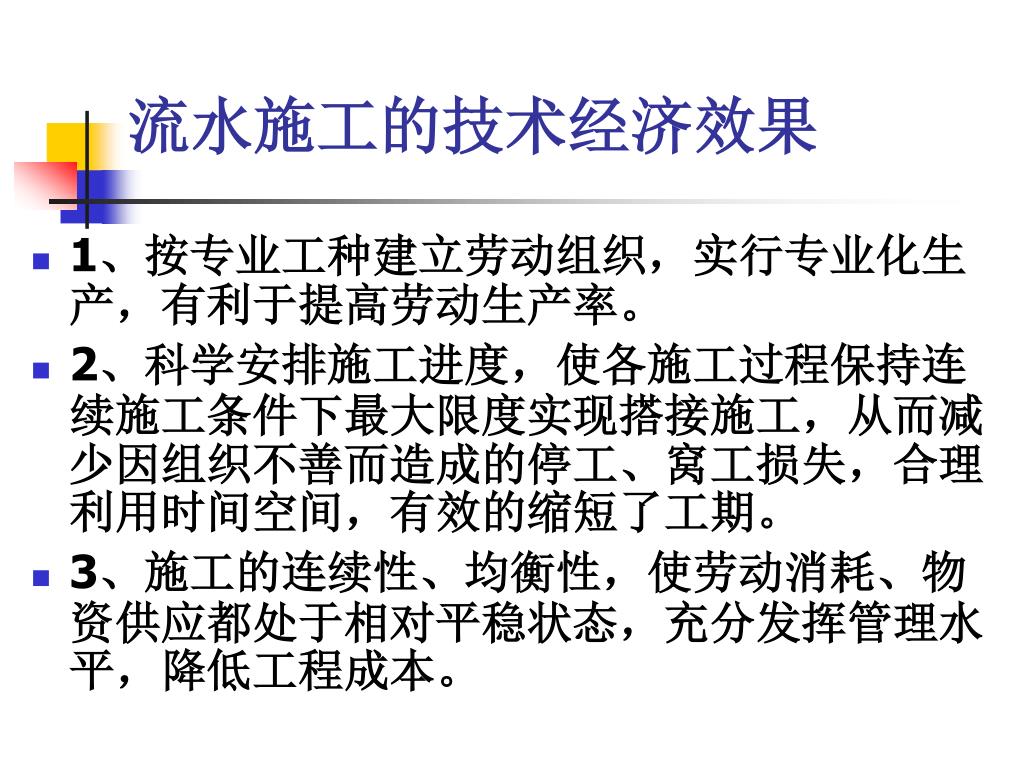

流水施工的技术经济效果 • 1、按专业工种建立劳动组织，实行专业化生产，有利于提高劳动生产率。 • 2、科学安排施工进度，使各施工过程保持连续施工条件下最大限度实现搭接施工，从而减少因组织不善而造成的停工、窝工损失，合理利用时间空间，有效的缩短了工期。 • 3、施工的连续性、均衡性，使劳动消耗、物资供应都处于相对平稳状态，充分发挥管理水平，降低工程成本。

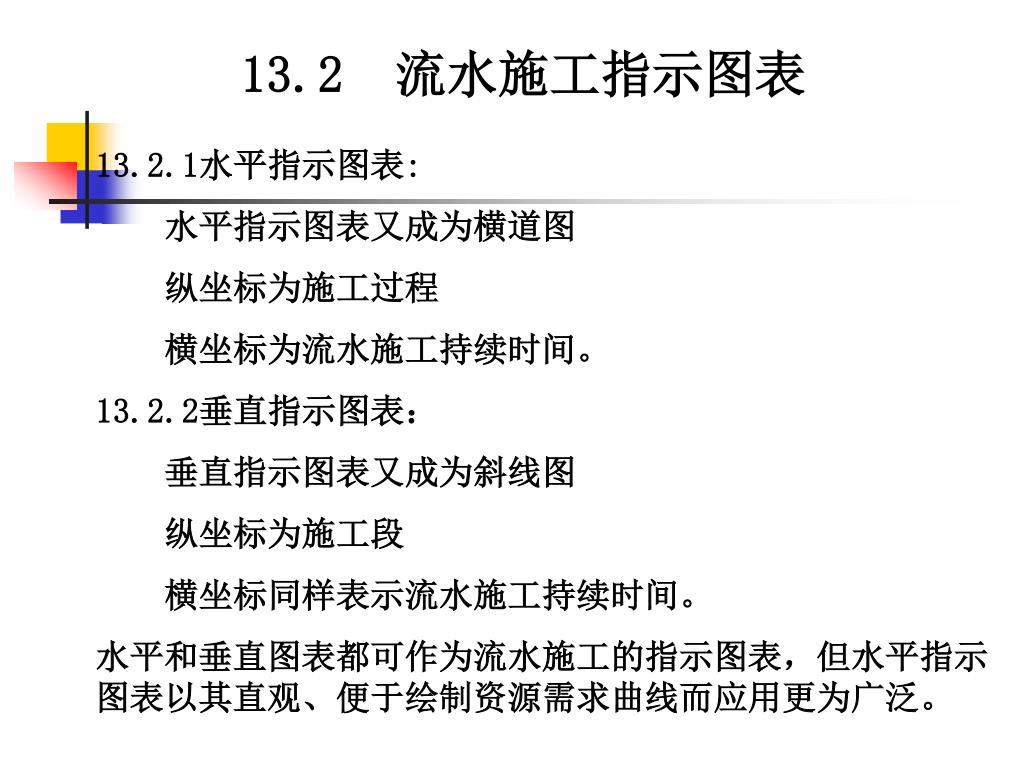

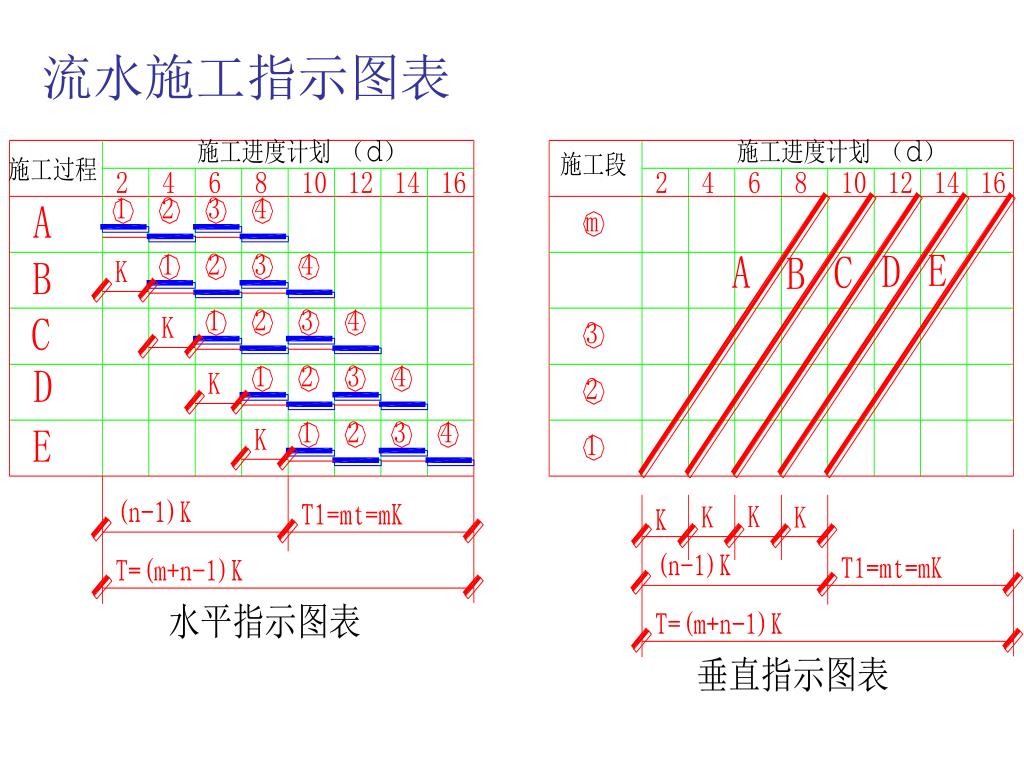

13.2 流水施工指示图表 13.2.1水平指示图表: 水平指示图表又成为横道图 纵坐标为施工过程 横坐标为流水施工持续时间。 13.2.2垂直指示图表： 垂直指示图表又成为斜线图 纵坐标为施工段 横坐标同样表示流水施工持续时间。 水平和垂直图表都可作为流水施工的指示图表，但水平指示图表以其直观、便于绘制资源需求曲线而应用更为广泛。

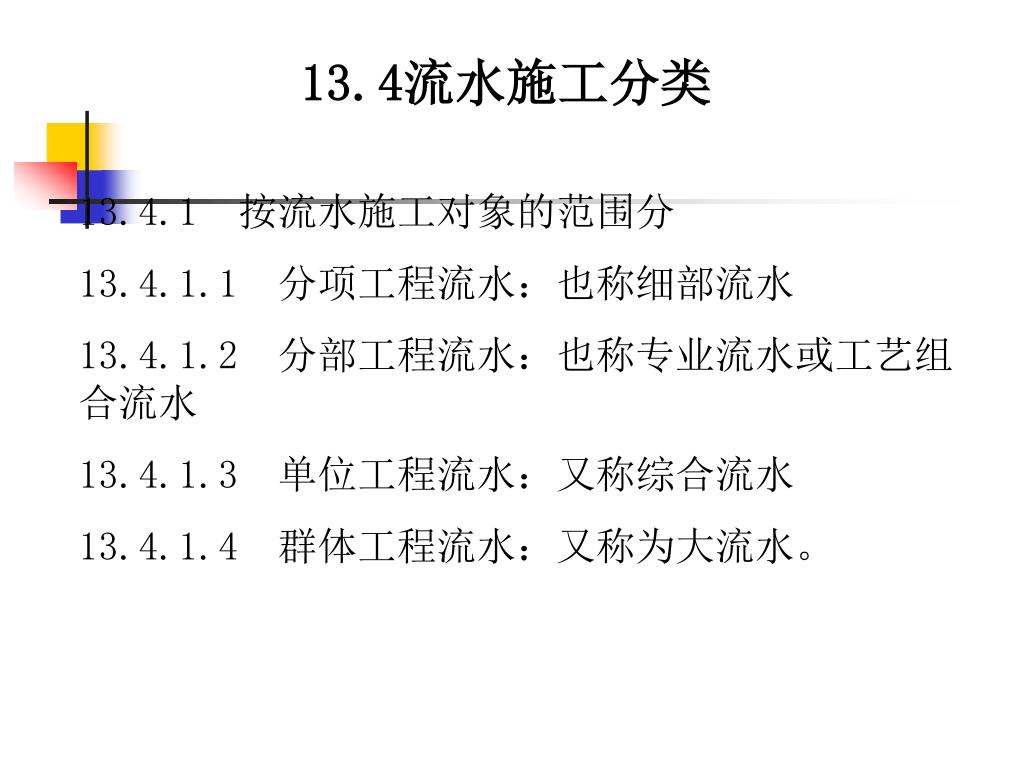

13.4流水施工分类 13.4.1 按流水施工对象的范围分 13.4.1.1 分项工程流水：也称细部流水 13.4.1.2 分部工程流水：也称专业流水或工艺组合流水 13.4.1.3 单位工程流水：又称综合流水 13.4.1.4 群体工程流水：又称为大流水。
13.3 流水施工参数 • 工艺参数: 施工过程数 n • 时间参数: 流水节拍 t 流水步距 K 施工工期 T • 空间参数: 流水段数 m

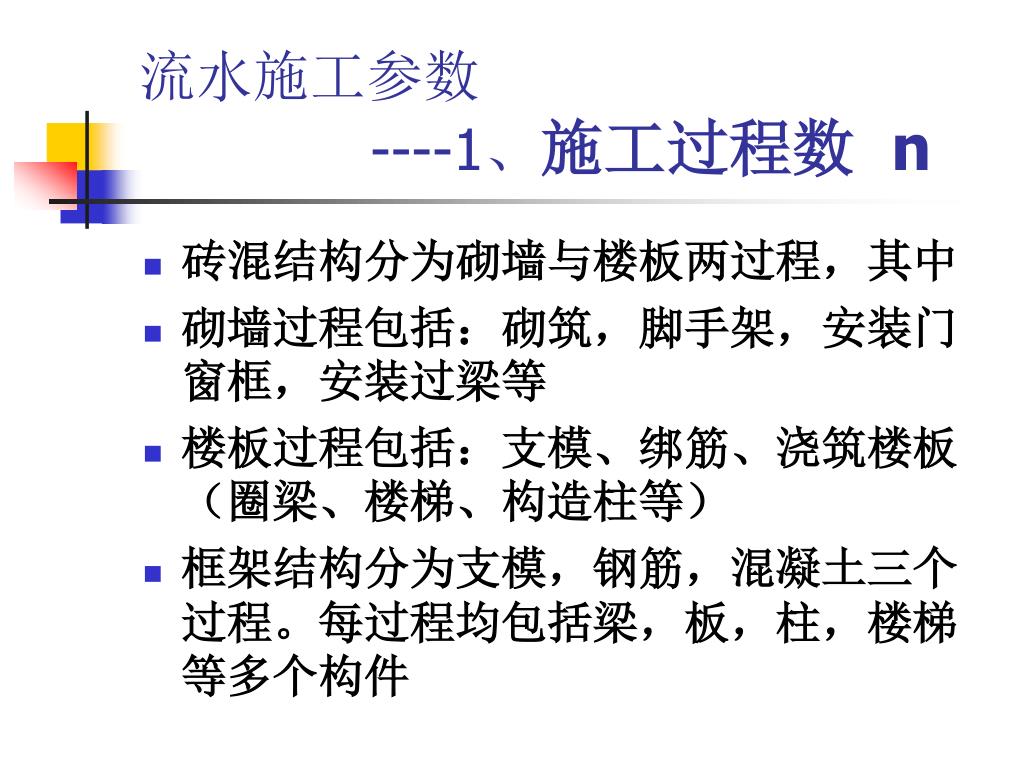

流水施工参数----1、施工过程数 n • 砖混结构分为砌墙与楼板两过程，其中 • 砌墙过程包括：砌筑，脚手架，安装门窗框，安装过梁等 • 楼板过程包括：支模、绑筋、浇筑楼板（圈梁、楼梯、构造柱等） • 框架结构分为支模，钢筋，混凝土三个过程。每过程均包括梁，板，柱，楼梯等多个构件

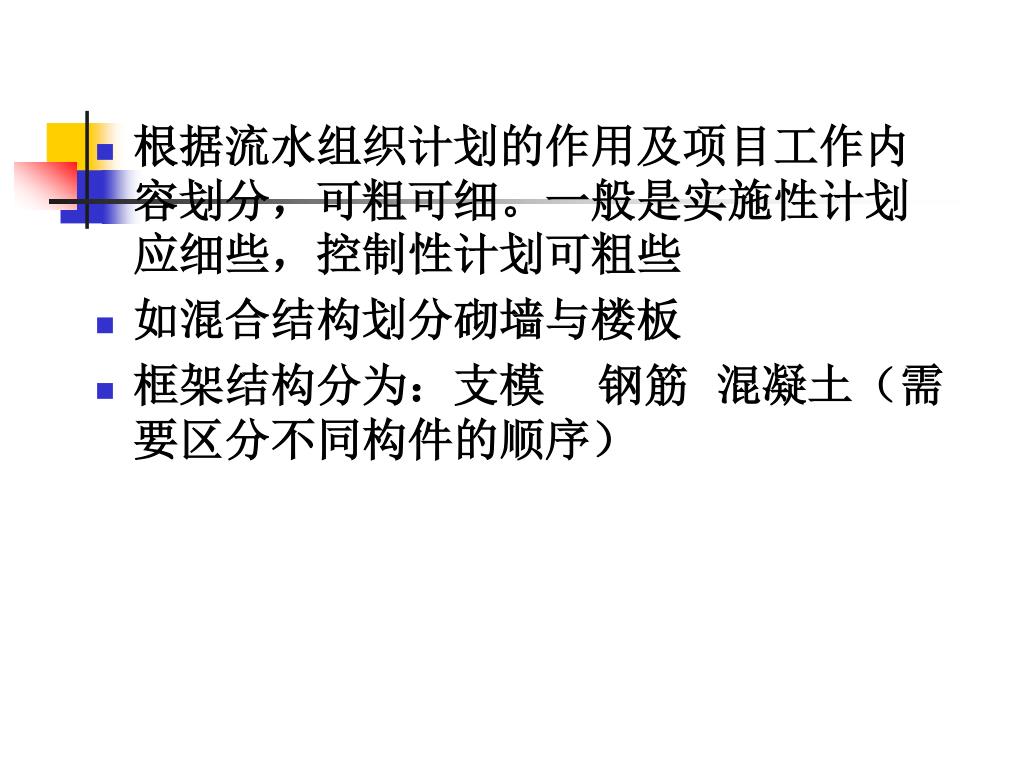

根据流水组织计划的作用及项目工作内容划分，可粗可细。一般是实施性计划应细些，控制性计划可粗些根据流水组织计划的作用及项目工作内容划分，可粗可细。一般是实施性计划应细些，控制性计划可粗些 • 如混合结构划分砌墙与楼板 • 框架结构分为：支模 钢筋 混凝土（需要区分不同构件的顺序）

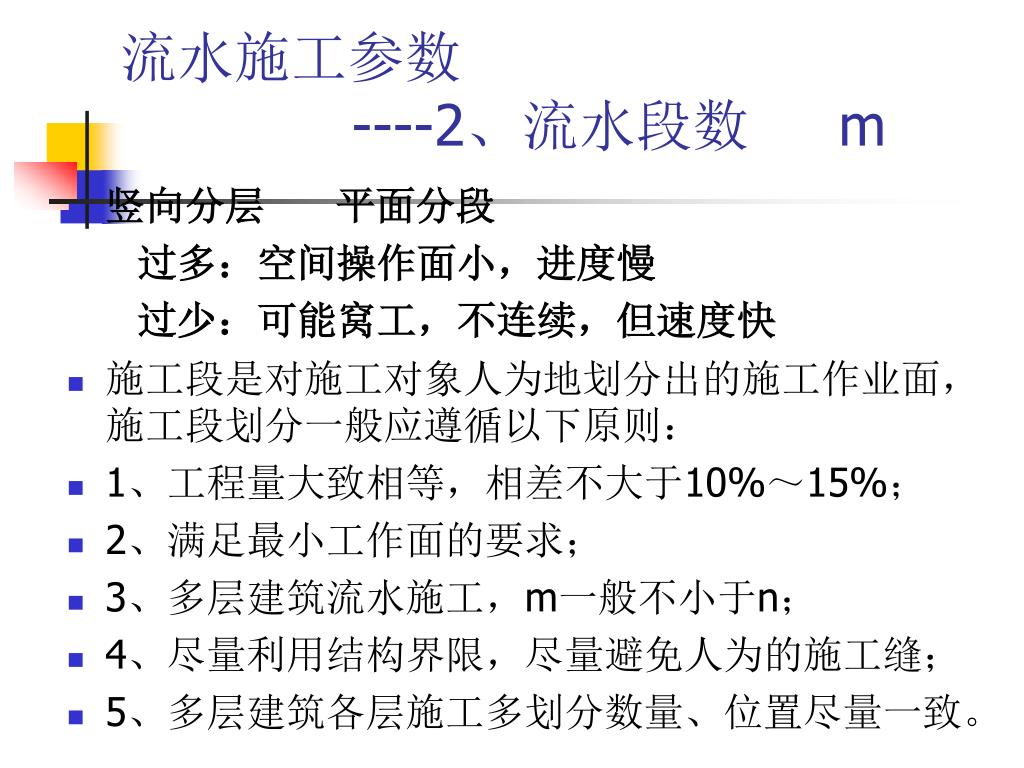

流水施工参数----2、流水段数 m • 竖向分层 平面分段 过多：空间操作面小，进度慢 过少：可能窝工，不连续，但速度快 • 施工段是对施工对象人为地划分出的施工作业面，施工段划分一般应遵循以下原则： • 1、工程量大致相等，相差不大于10%～15%； • 2、满足最小工作面的要求； • 3、多层建筑流水施工，m一般不小于n； • 4、尽量利用结构界限，尽量避免人为的施工缝； • 5、多层建筑各层施工多划分数量、位置尽量一致。

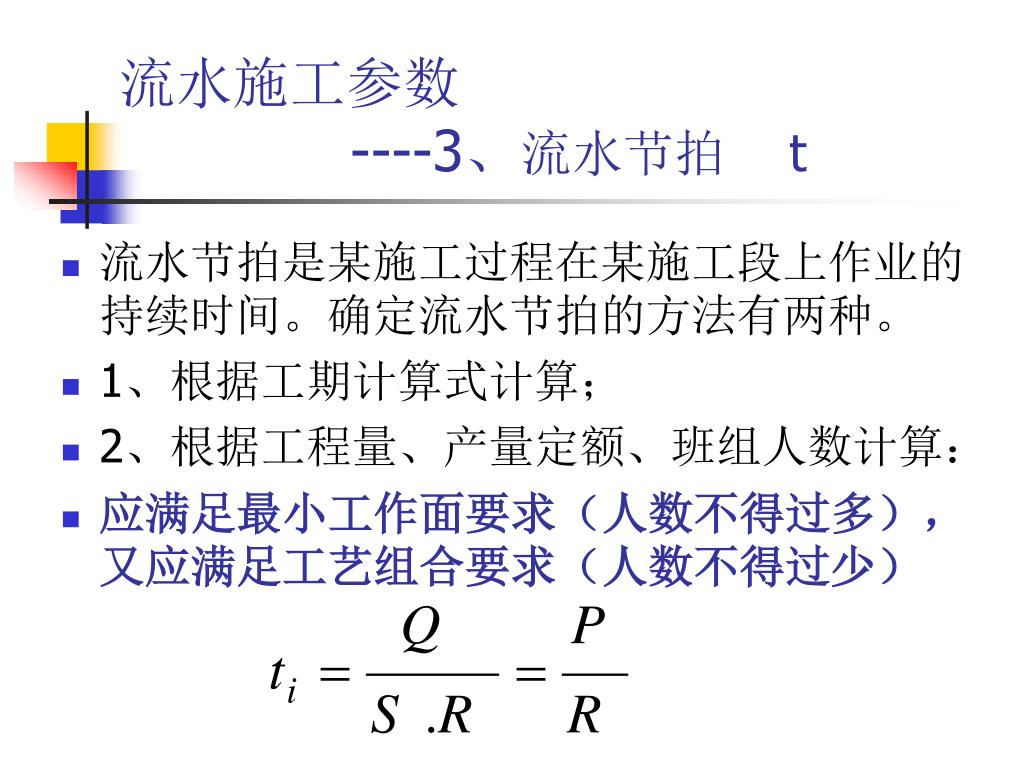

流水施工参数----3、流水节拍 t • 流水节拍是某施工过程在某施工段上作业的持续时间。确定流水节拍的方法有两种。 • 1、根据工期计算式计算； • 2、根据工程量、产量定额、班组人数计算： • 应满足最小工作面要求（人数不得过多），又应满足工艺组合要求（人数不得过少）

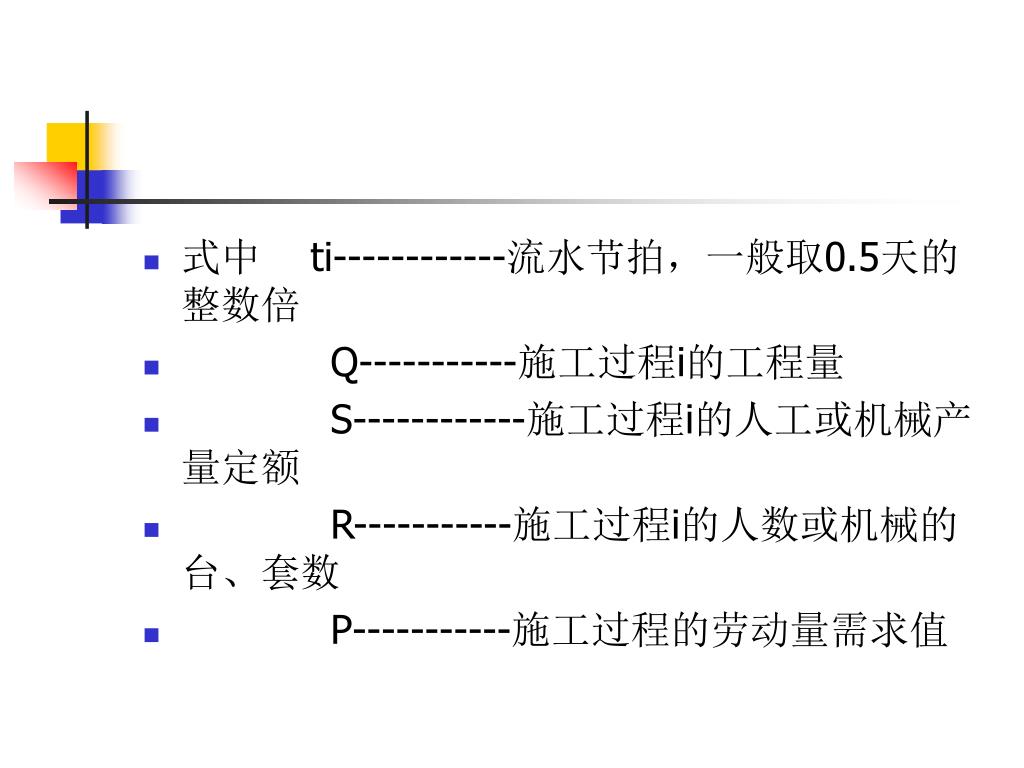

式中 ti------------流水节拍，一般取0.5天的整数倍 • Q-----------施工过程i的工程量 • S------------施工过程i的人工或机械产量定额 • R-----------施工过程i的人数或机械的台、套数 • P-----------施工过程的劳动量需求值

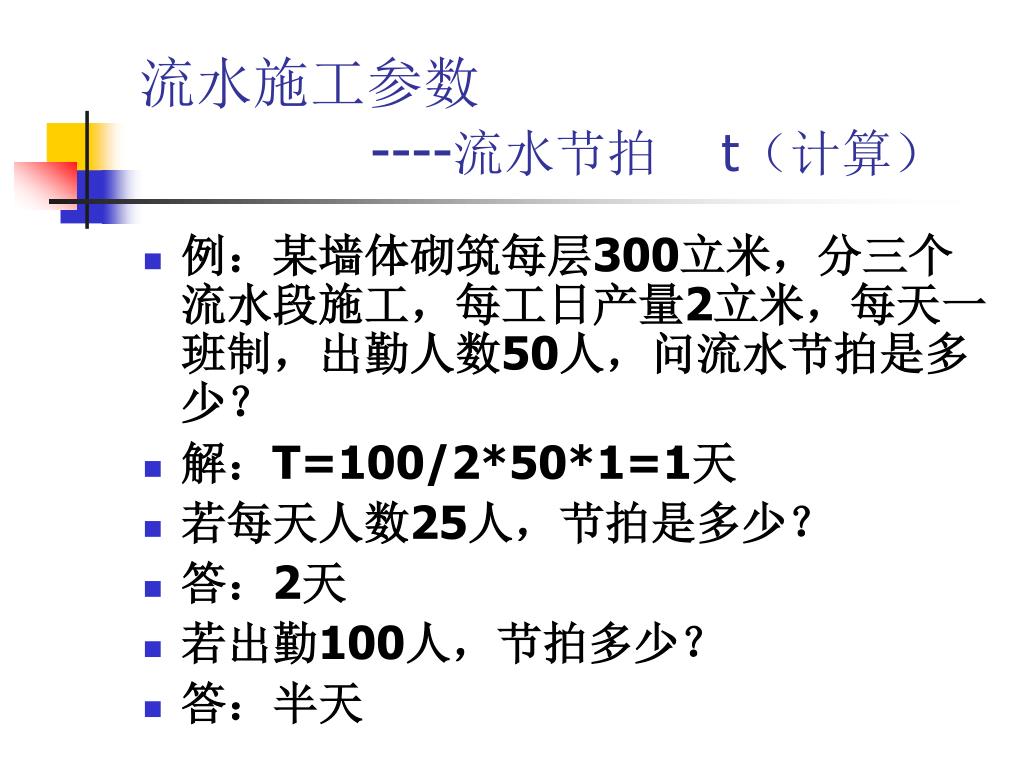

流水施工参数----流水节拍 t（计算） • 例：某墙体砌筑每层300立米，分三个流水段施工，每工日产量2立米，每天一班制，出勤人数50人，问流水节拍是多少？ • 解：T=100/2*50*1=1天 • 若每天人数25人，节拍是多少？ • 答：2天 • 若出勤100人，节拍多少？ • 答：半天

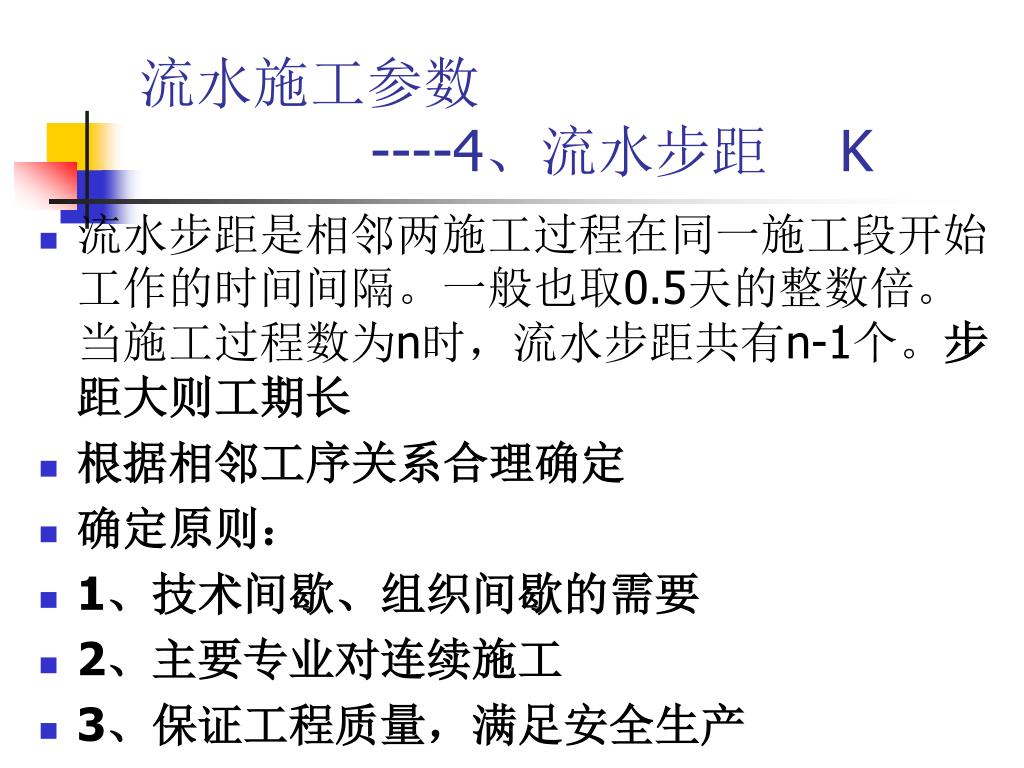

流水施工参数----4、流水步距 K • 流水步距是相邻两施工过程在同一施工段开始工作的时间间隔。一般也取0.5天的整数倍。当施工过程数为n时，流水步距共有n-1个。步距大则工期长 • 根据相邻工序关系合理确定 • 确定原则： • 1、技术间歇、组织间歇的需要 • 2、主要专业对连续施工 • 3、保证工程质量，满足安全生产

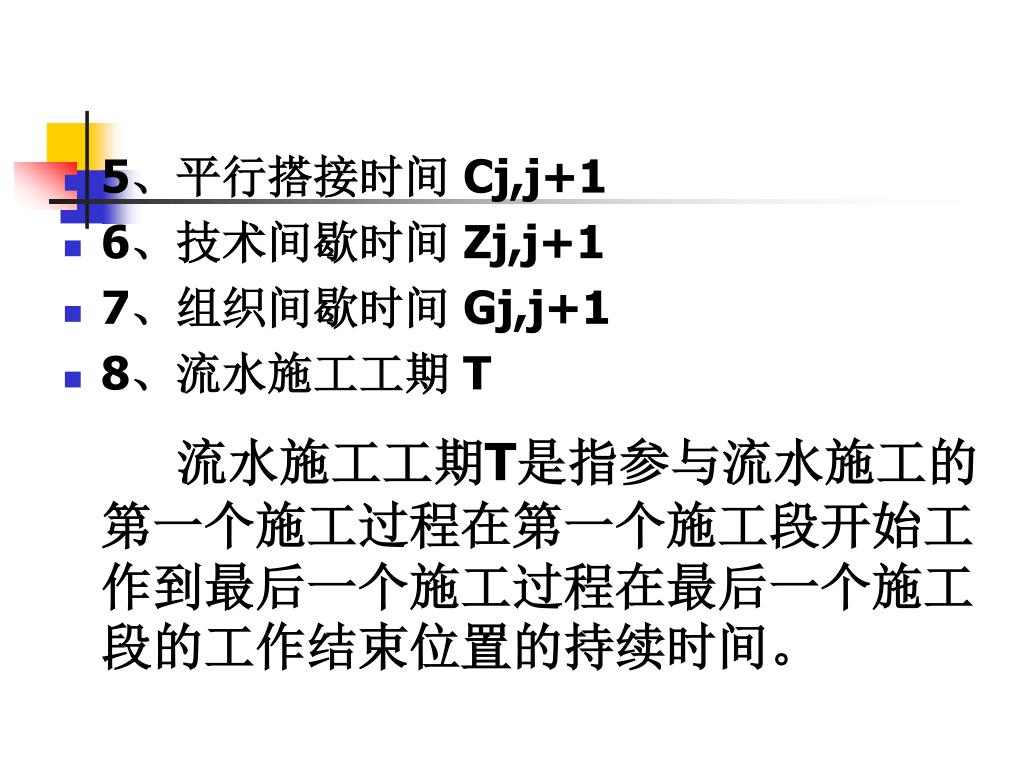

5、平行搭接时间 Cj,j+1 • 6、技术间歇时间 Zj,j+1 • 7、组织间歇时间 Gj,j+1 • 8、流水施工工期 T 流水施工工期T是指参与流水施工的第一个施工过程在第一个施工段开始工作到最后一个施工过程在最后一个施工段的工作结束位置的持续时间。

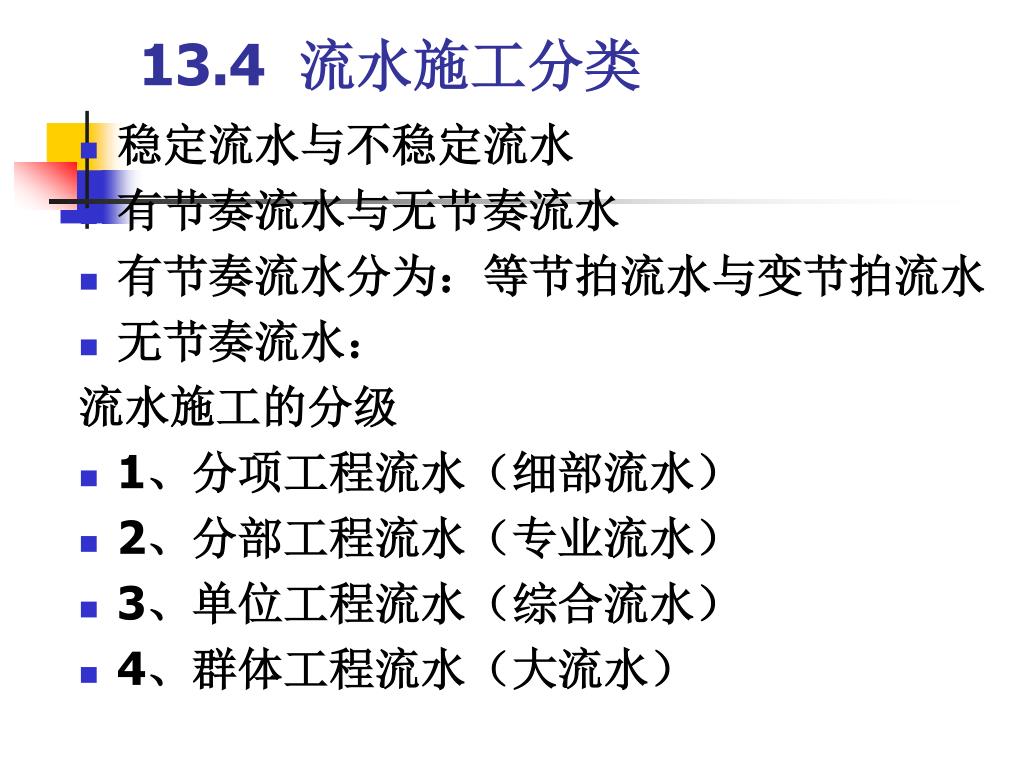

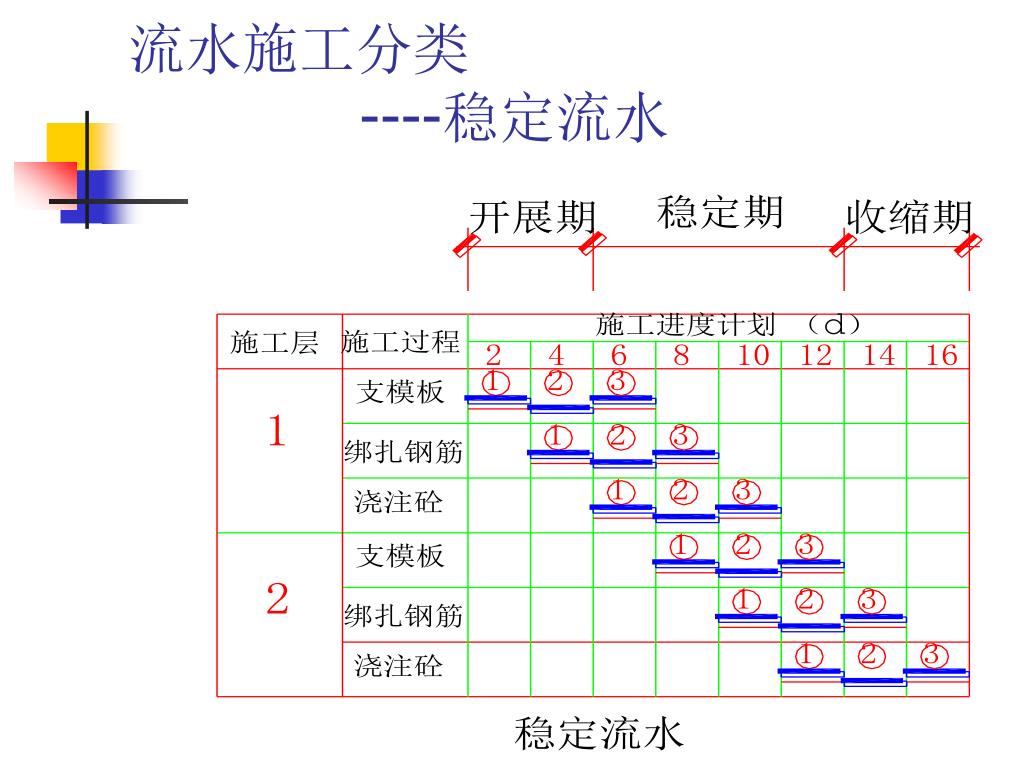

13.4 流水施工分类 • 稳定流水与不稳定流水 • 有节奏流水与无节奏流水 • 有节奏流水分为：等节拍流水与变节拍流水 • 无节奏流水： 流水施工的分级 • 1、分项工程流水（细部流水） • 2、分部工程流水（专业流水） • 3、单位工程流水（综合流水） • 4、群体工程流水（大流水）

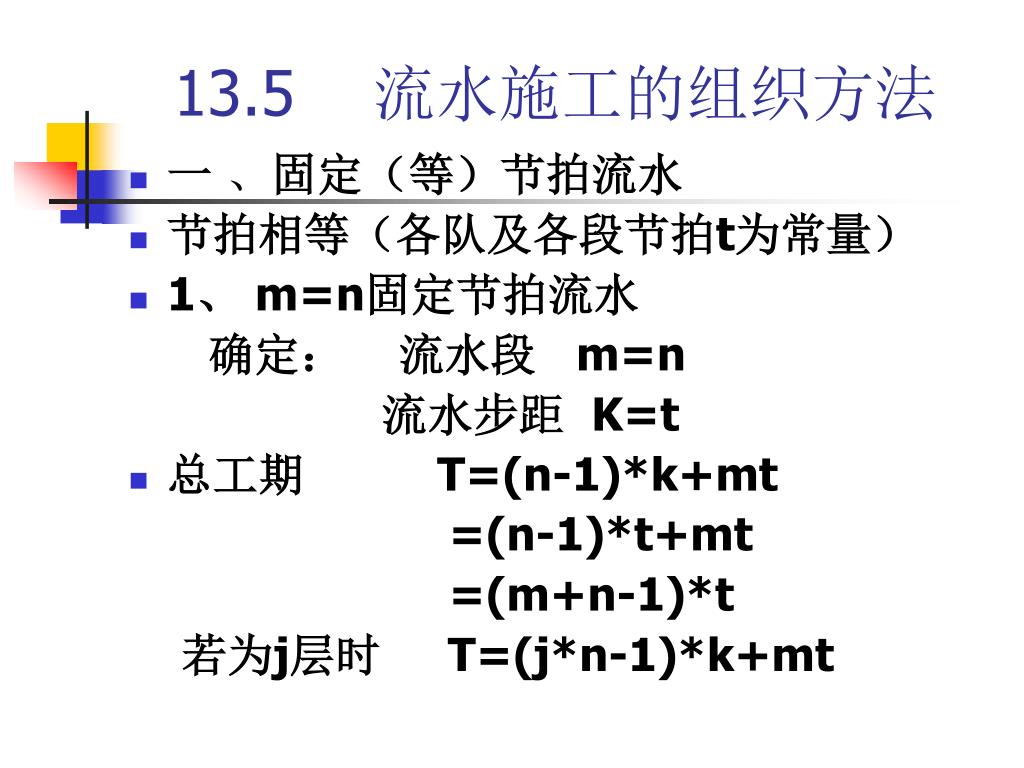

13.5 流水施工的组织方法 • 一 、固定（等）节拍流水 • 节拍相等（各队及各段节拍t为常量） • 1、 m=n固定节拍流水 确定： 流水段 m=n 流水步距 K=t • 总工期 T=(n-1)*k+mt =(n-1)*t+mt =(m+n-1)*t 若为j层时 T=(j*n-1)*k+mt

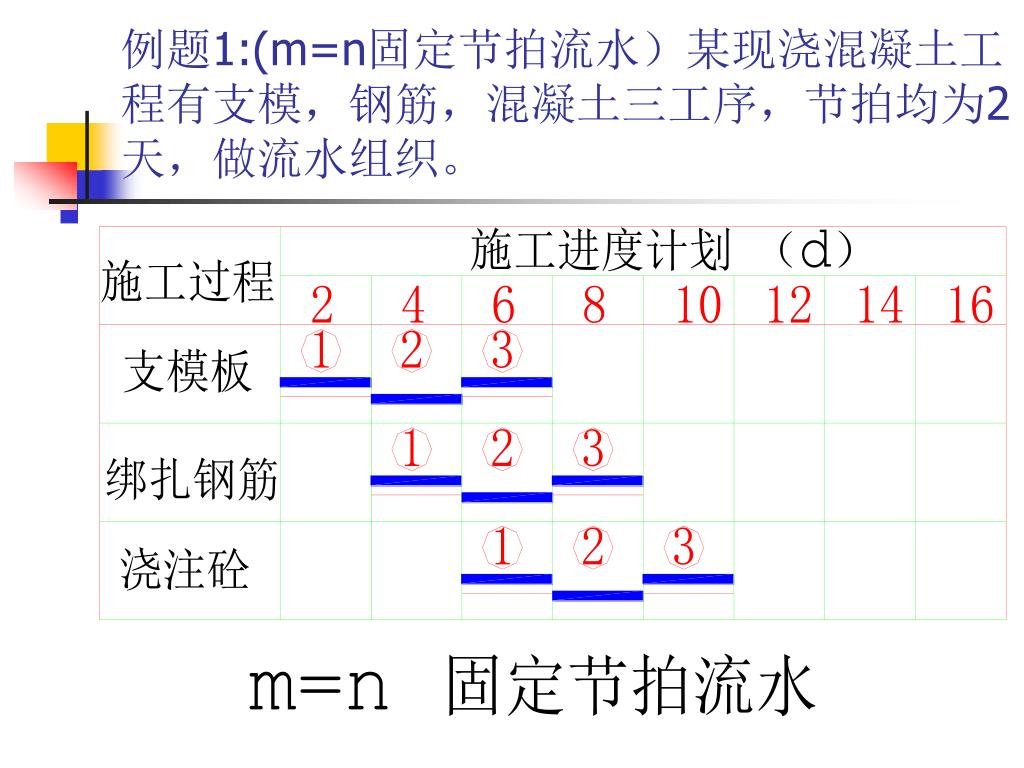

例题1:(m=n固定节拍流水）某现浇混凝土工程有支模，钢筋，混凝土三工序，节拍均为2天，做流水组织。例题1:(m=n固定节拍流水）某现浇混凝土工程有支模，钢筋，混凝土三工序，节拍均为2天，做流水组织。

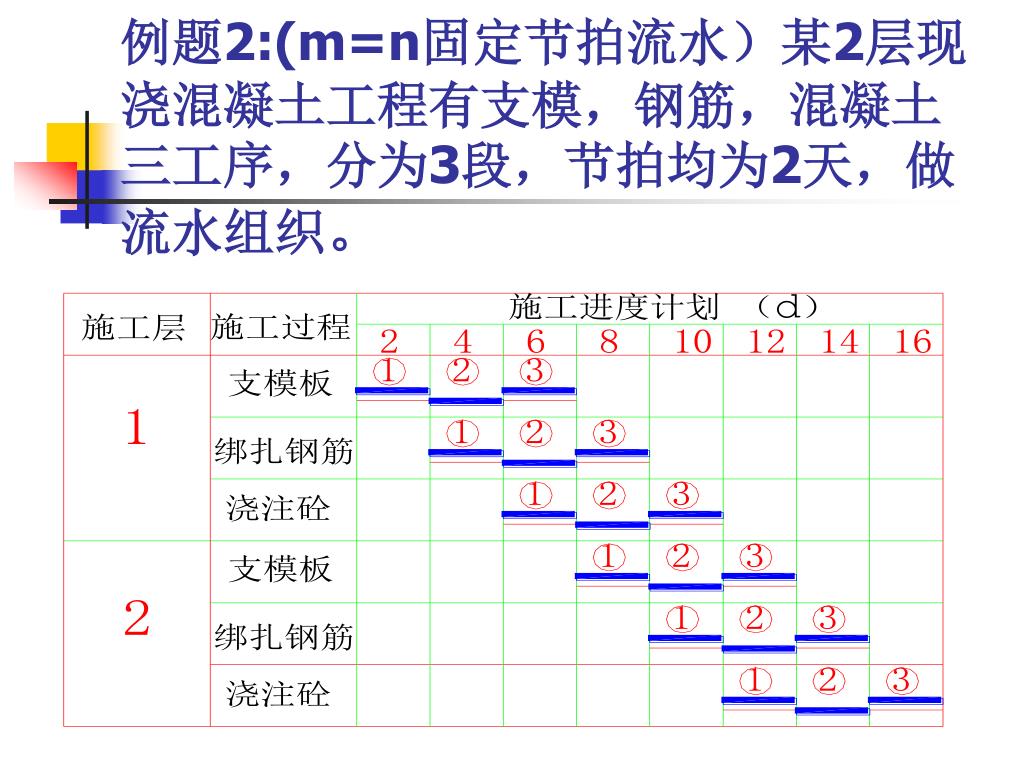

例题2:(m=n固定节拍流水）某2层现浇混凝土工程有支模，钢筋，混凝土三工序，分为3段，节拍均为2天，做流水组织。例题2:(m=n固定节拍流水）某2层现浇混凝土工程有支模，钢筋，混凝土三工序，分为3段，节拍均为2天，做流水组织。

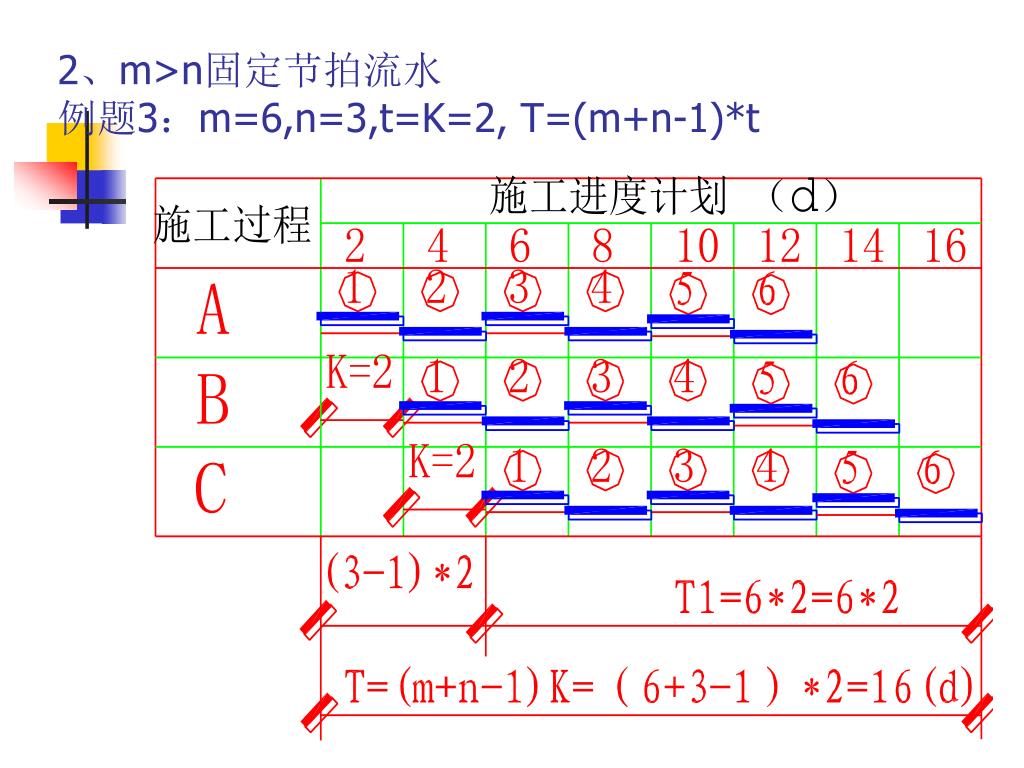

2、m>n固定节拍流水例题3：m=6,n=3,t=K=2, T=(m+n-1)*t

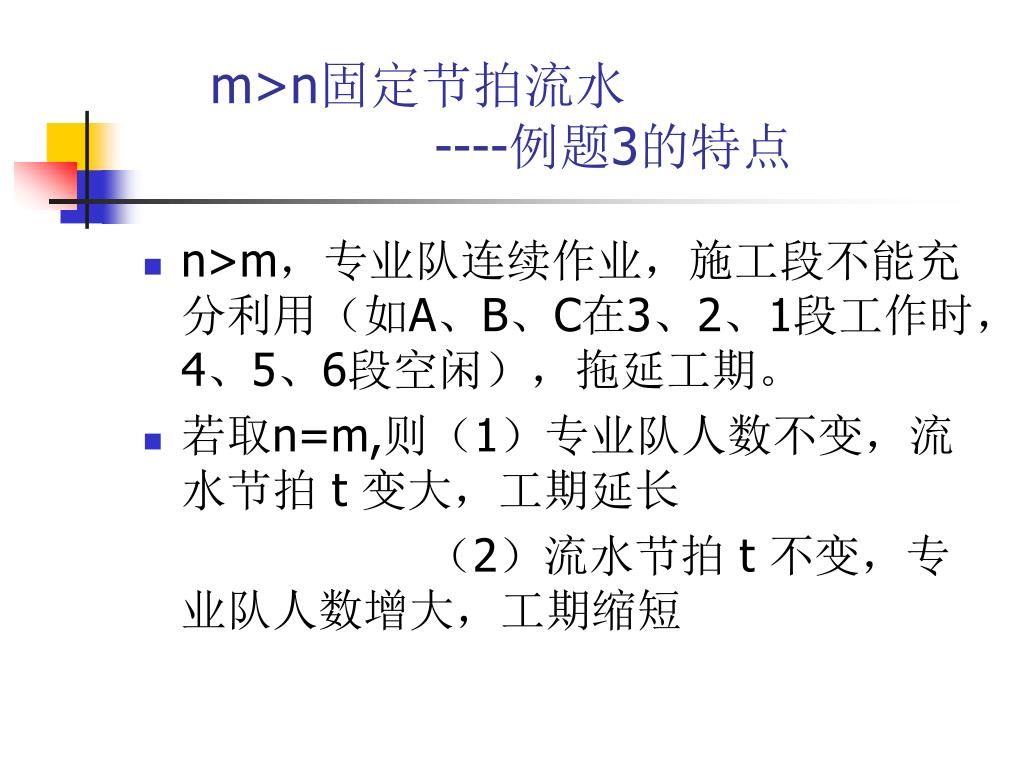

m>n固定节拍流水----例题3的特点 • n>m，专业队连续作业，施工段不能充分利用（如A、B、C在3、2、1段工作时，4、5、6段空闲），拖延工期。 • 若取n=m,则（1）专业队人数不变，流水节拍 t 变大，工期延长 （2）流水节拍 t 不变，专业队人数增大，工期缩短

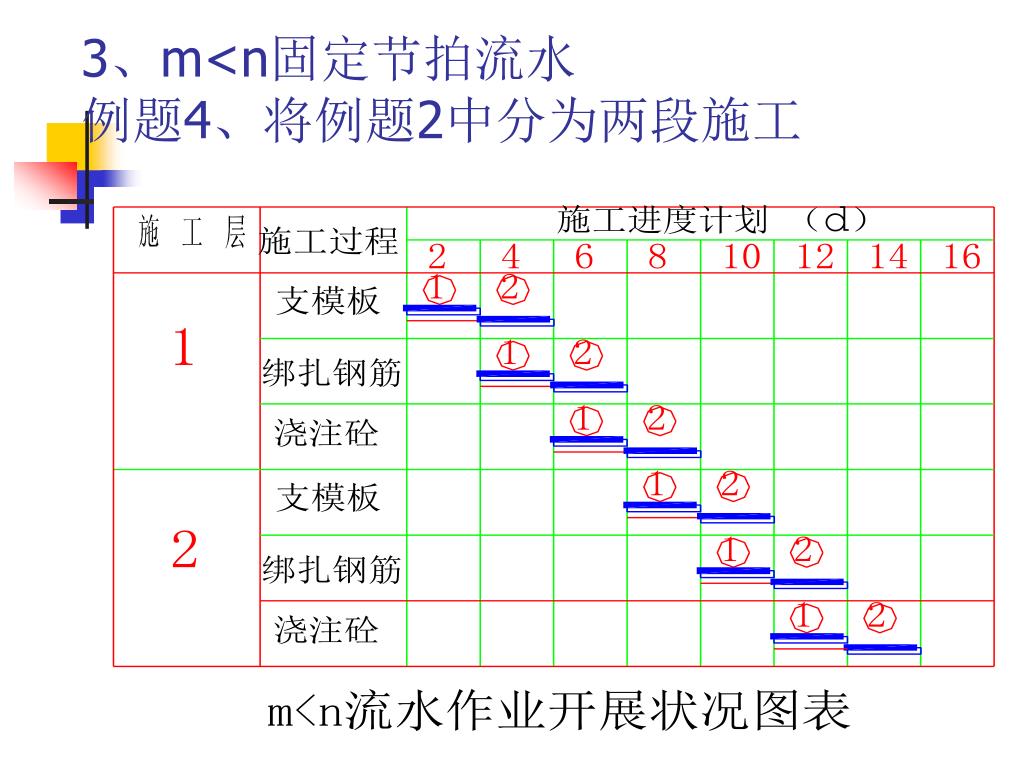

3、m<n固定节拍流水 例题4、将例题2中分为两段施工

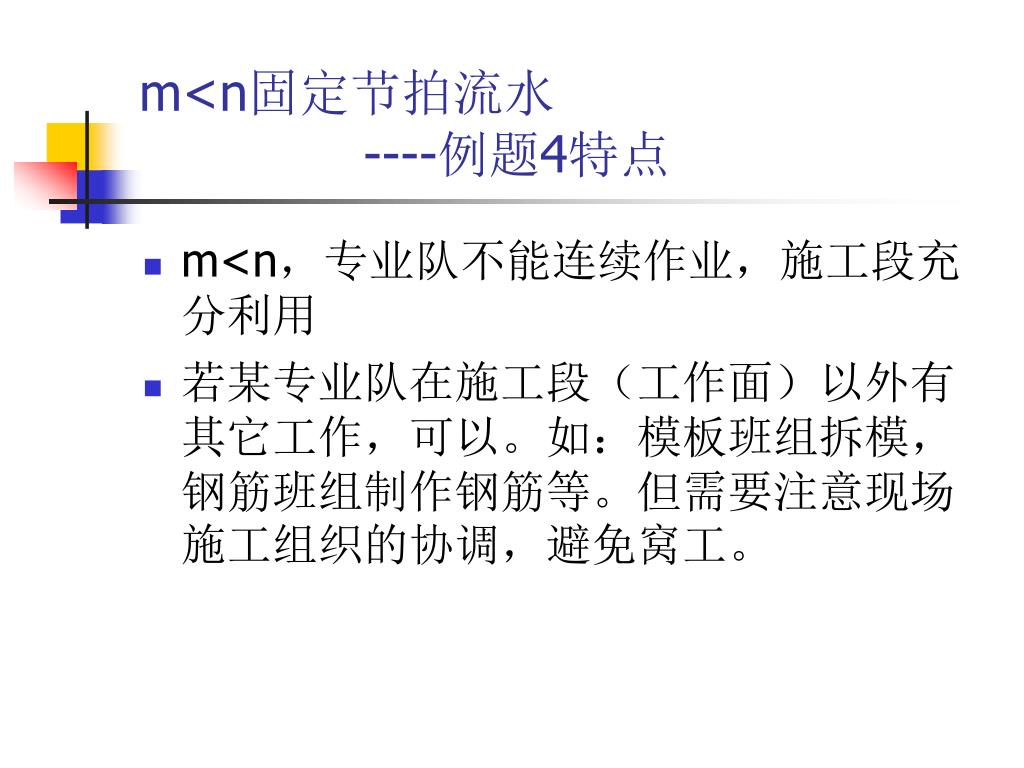

m<n固定节拍流水----例题4特点 • m<n，专业队不能连续作业，施工段充分利用 • 若某专业队在施工段（工作面）以外有其它工作，可以。如：模板班组拆模，钢筋班组制作钢筋等。但需要注意现场施工组织的协调，避免窝工。

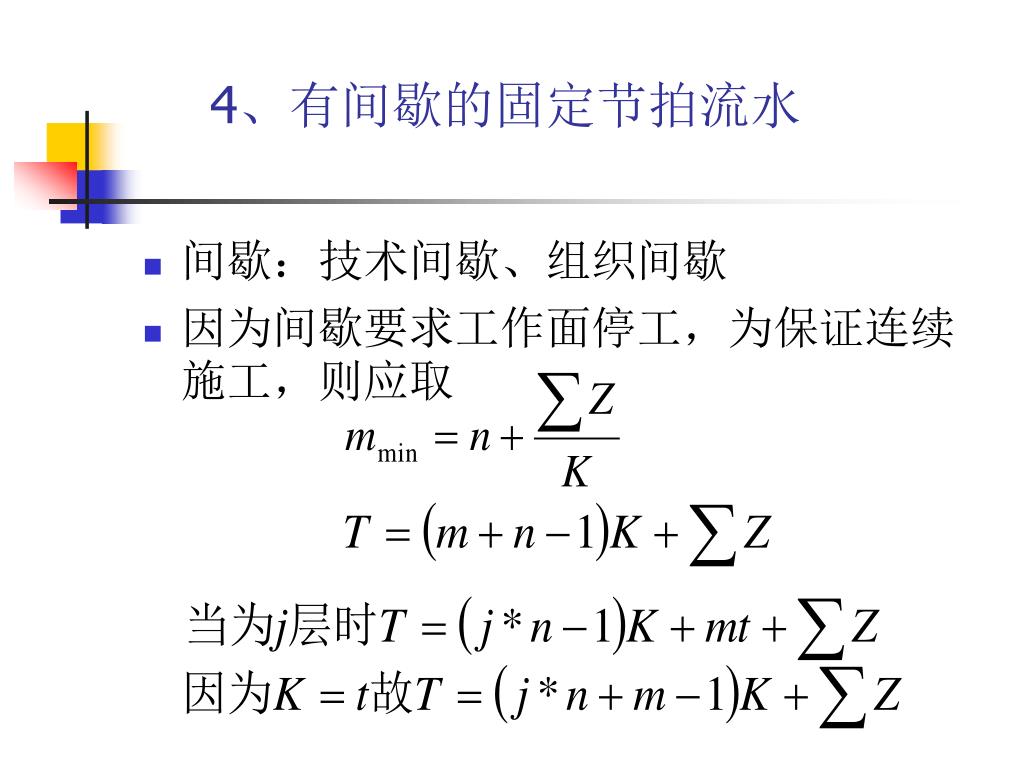

4、有间歇的固定节拍流水 • 间歇：技术间歇、组织间歇 • 因为间歇要求工作面停工，为保证连续施工，则应取

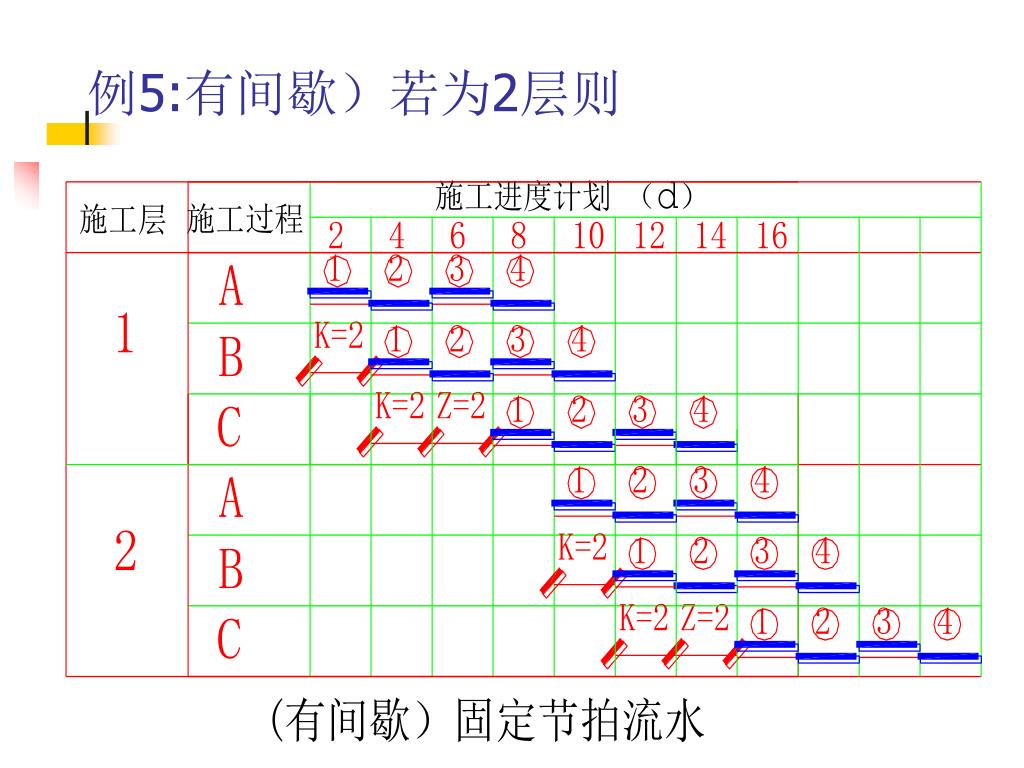

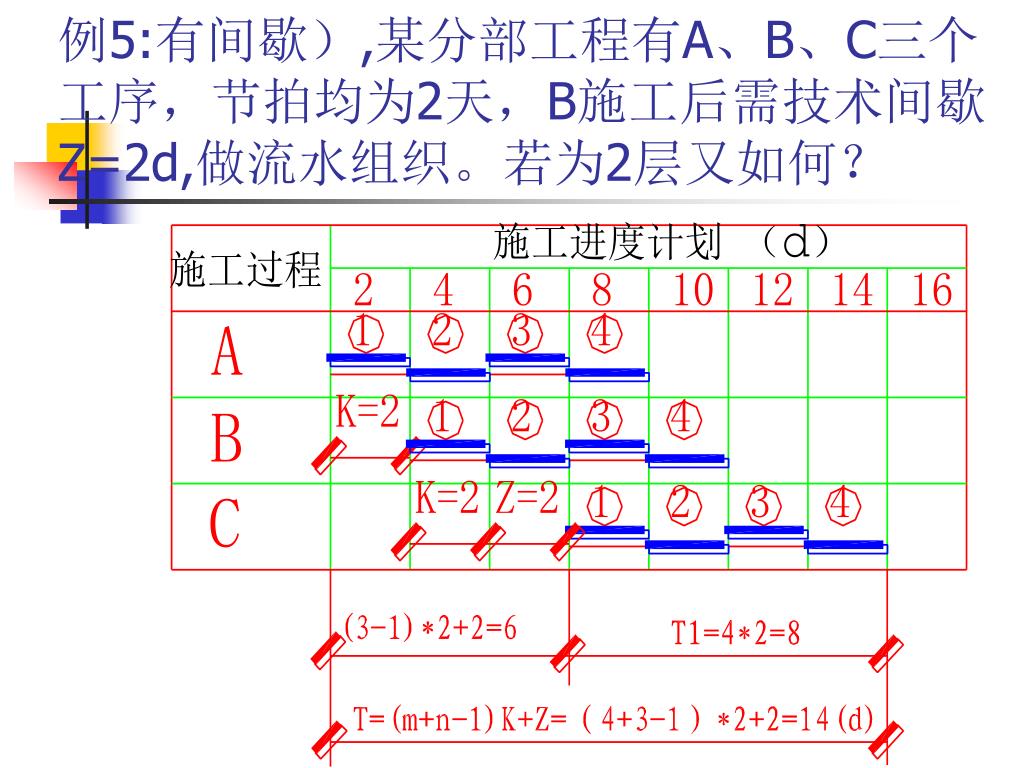

例5:有间歇）,某分部工程有A、B、C三个工序，节拍均为2天，B施工后需技术间歇Z=2d,做流水组织。若为2层又如何？例5:有间歇）,某分部工程有A、B、C三个工序，节拍均为2天，B施工后需技术间歇Z=2d,做流水组织。若为2层又如何？

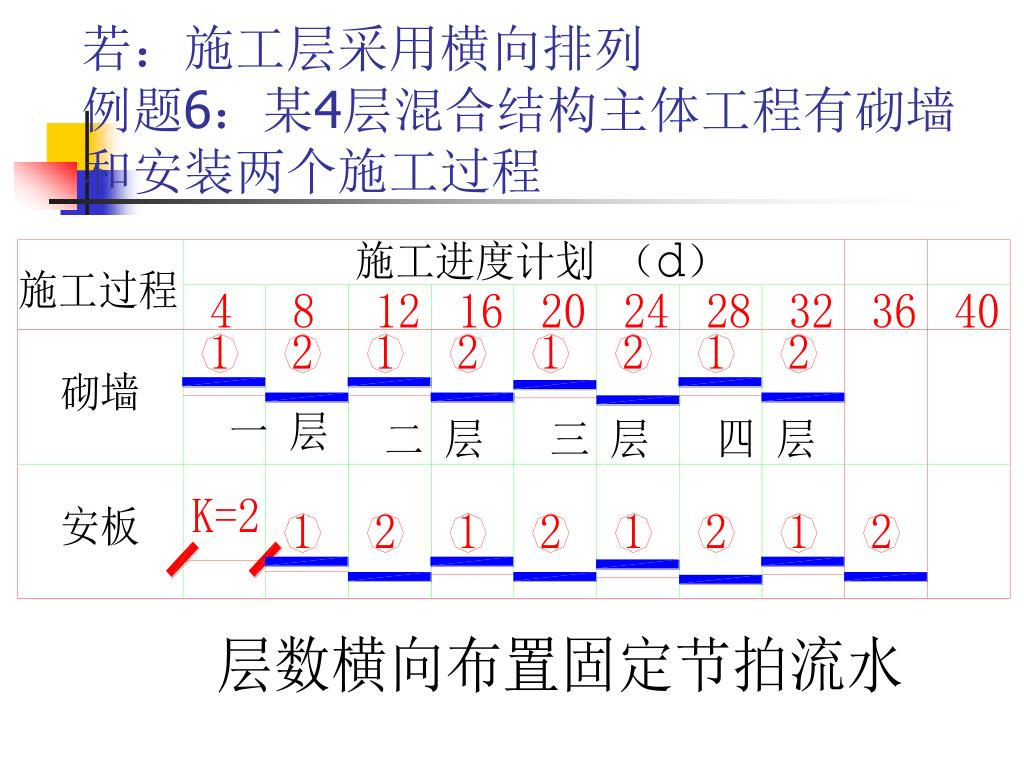

若：施工层采用横向排列例题6：某4层混合结构主体工程有砌墙和安装两个施工过程若：施工层采用横向排列例题6：某4层混合结构主体工程有砌墙和安装两个施工过程

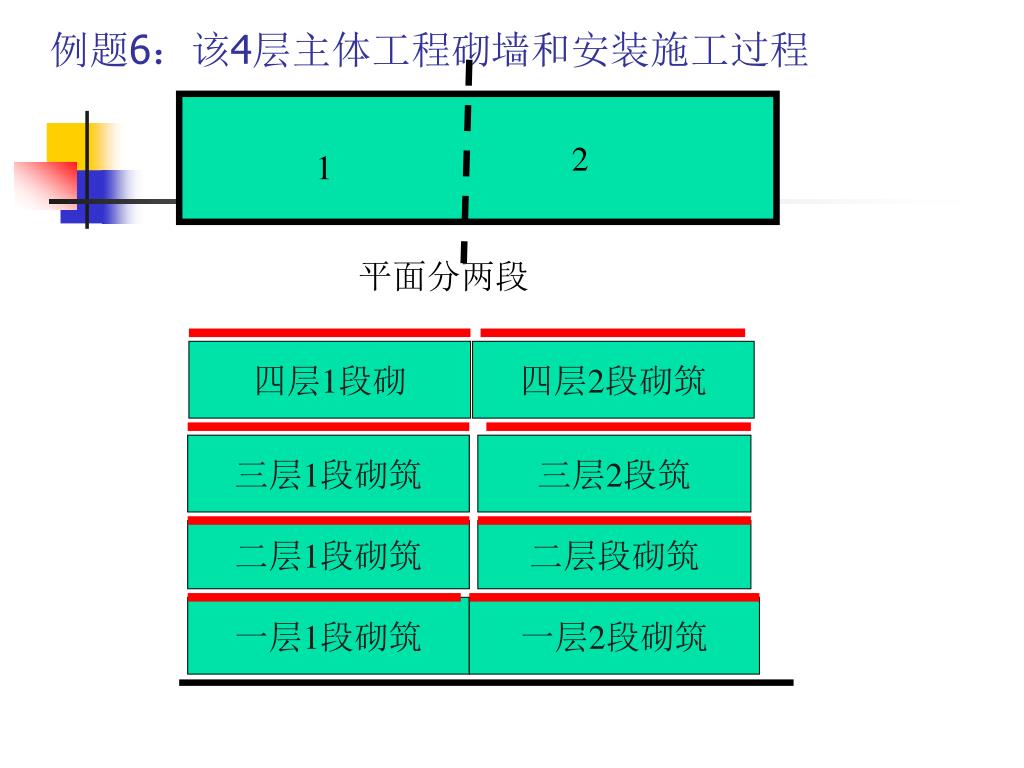

例题6：该4层主体工程砌墙和安装施工过程 2 1 平面分两段 四层1段砌 四层2段砌筑 三层1段砌筑 三层2段筑 二层1段砌筑 二层段砌筑 一层1段砌筑 一层2段砌筑

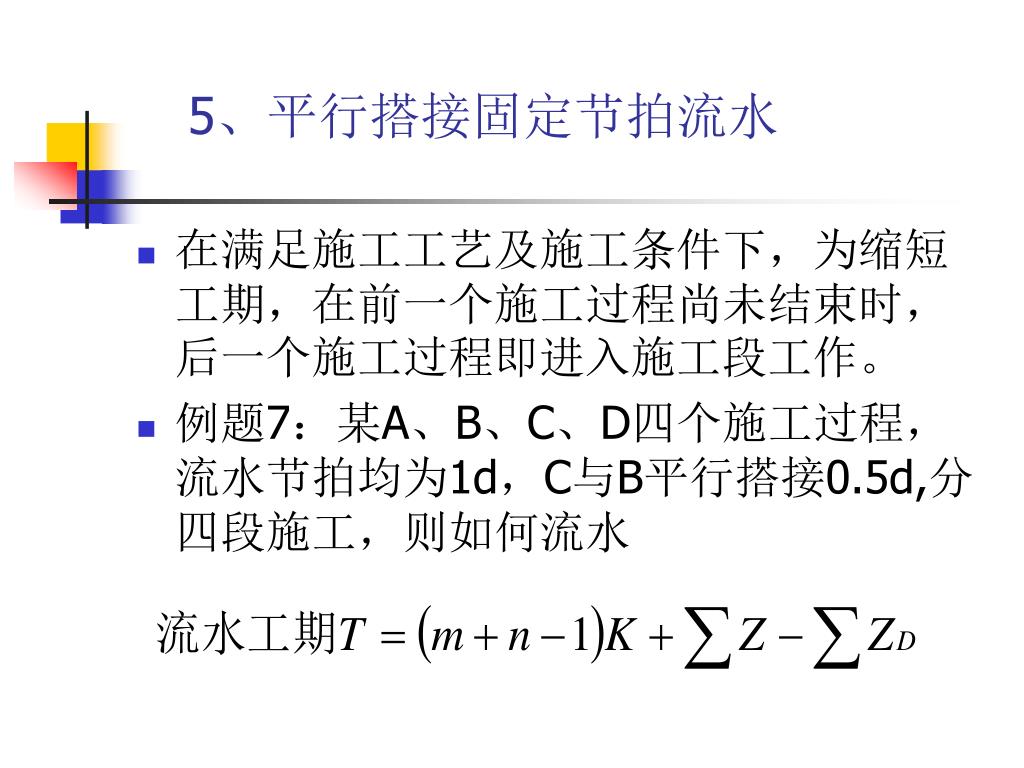

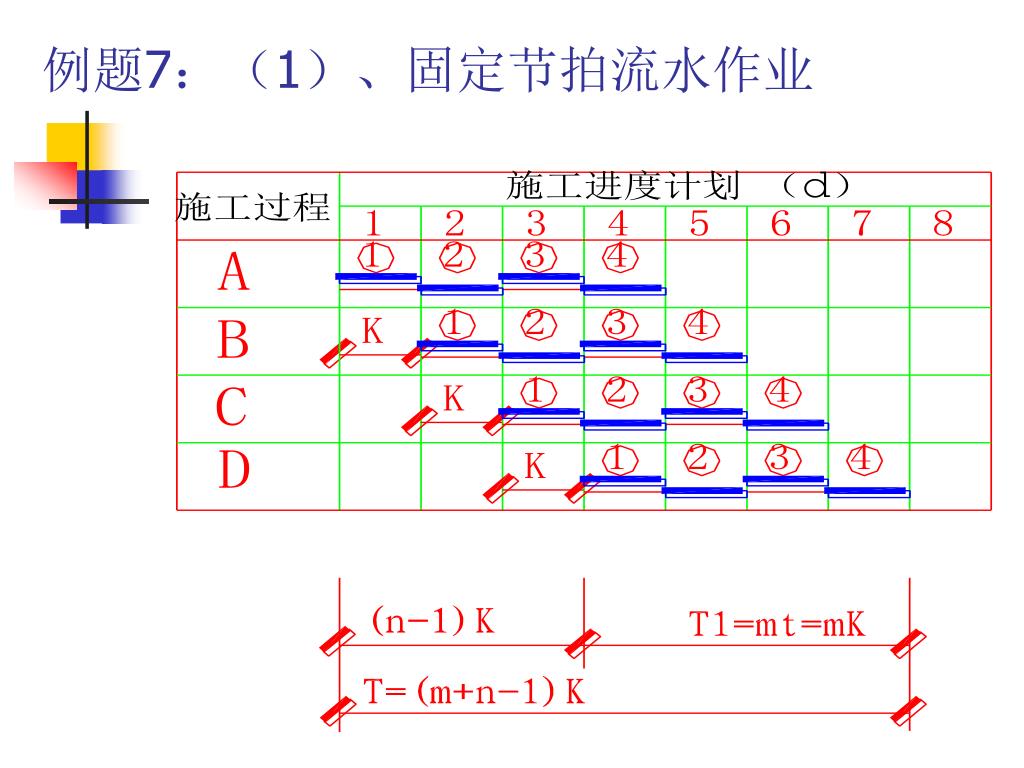

5、平行搭接固定节拍流水 • 在满足施工工艺及施工条件下，为缩短工期，在前一个施工过程尚未结束时，后一个施工过程即进入施工段工作。 • 例题7：某A、B、C、D四个施工过程，流水节拍均为1d，C与B平行搭接0.5d,分四段施工，则如何流水

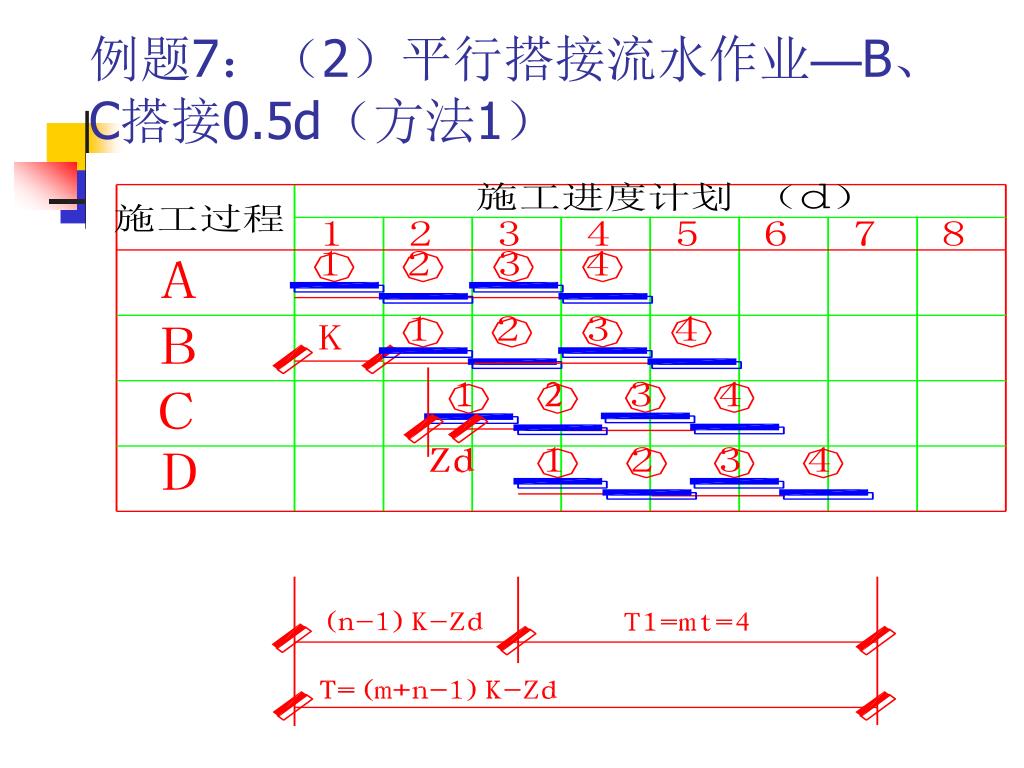

例题7：（2）平行搭接流水作业—B、C搭接0.5d（方法1）例题7：（2）平行搭接流水作业—B、C搭接0.5d（方法1）
例题7：平行搭接流水作业—B、C搭接0.5d（方法2）例题7：平行搭接流水作业—B、C搭接0.5d（方法2）

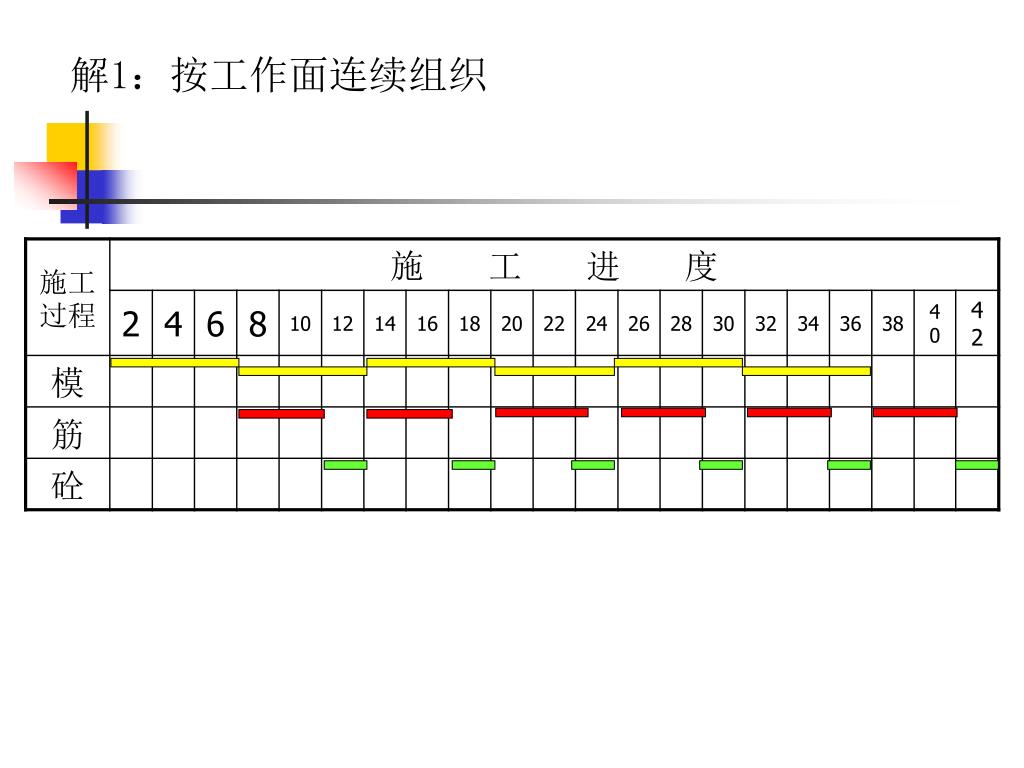

二、成倍节拍流水 各施工过程在各施工段上的流水节拍相等，但相互之间不等的流水施工组织方式。——属于变节拍流水 成倍节拍流水应各施工过程流水节拍的不一致，按常规方式组织流水施工无法保证时间和空间同时连续，而通过组织加快成倍节拍流水可同时解决时间和空间连续问题。 1. 一般成倍节拍流水： 例13.4： 某钢筋混凝土结构主体共分三个施工过程，t模=6天。t钢筋=4天，t混凝土=2天，m=6，试组织其流水施工。

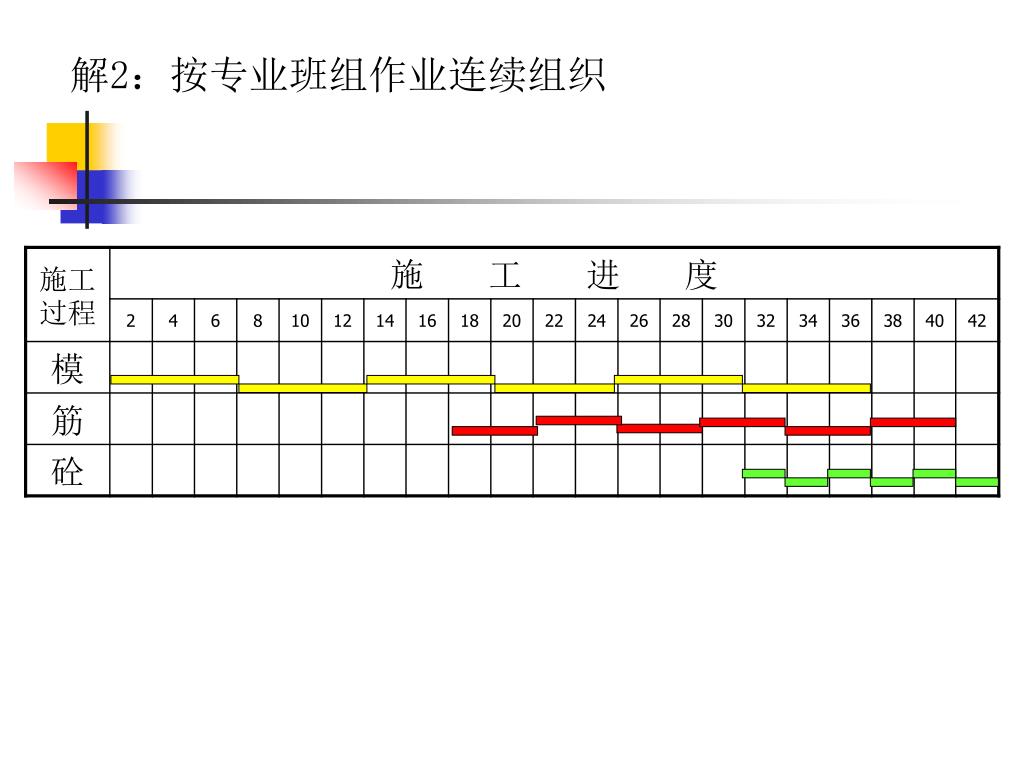

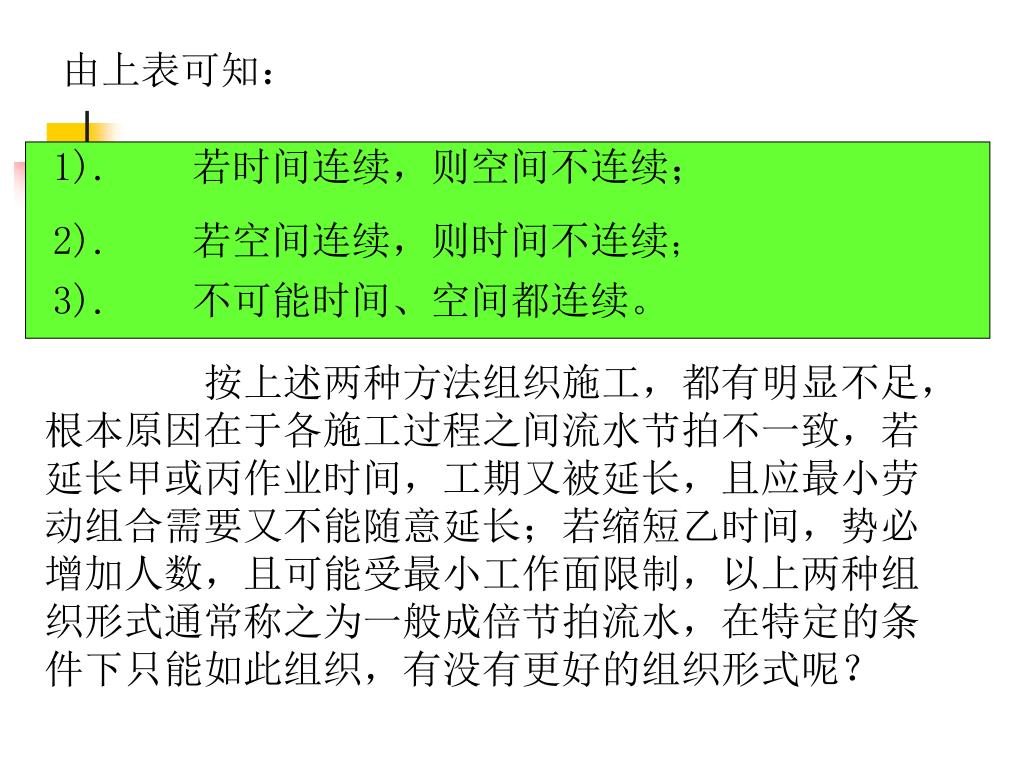

由上表可知： 1).若时间连续，则空间不连续； 2).若空间连续，则时间不连续； 3).不可能时间、空间都连续。 按上述两种方法组织施工，都有明显不足，根本原因在于各施工过程之间流水节拍不一致，若延长甲或丙作业时间，工期又被延长，且应最小劳动组合需要又不能随意延长；若缩短乙时间，势必增加人数，且可能受最小工作面限制，以上两种组织形式通常称之为一般成倍节拍流水，在特定的条件下只能如此组织，有没有更好的组织形式呢？

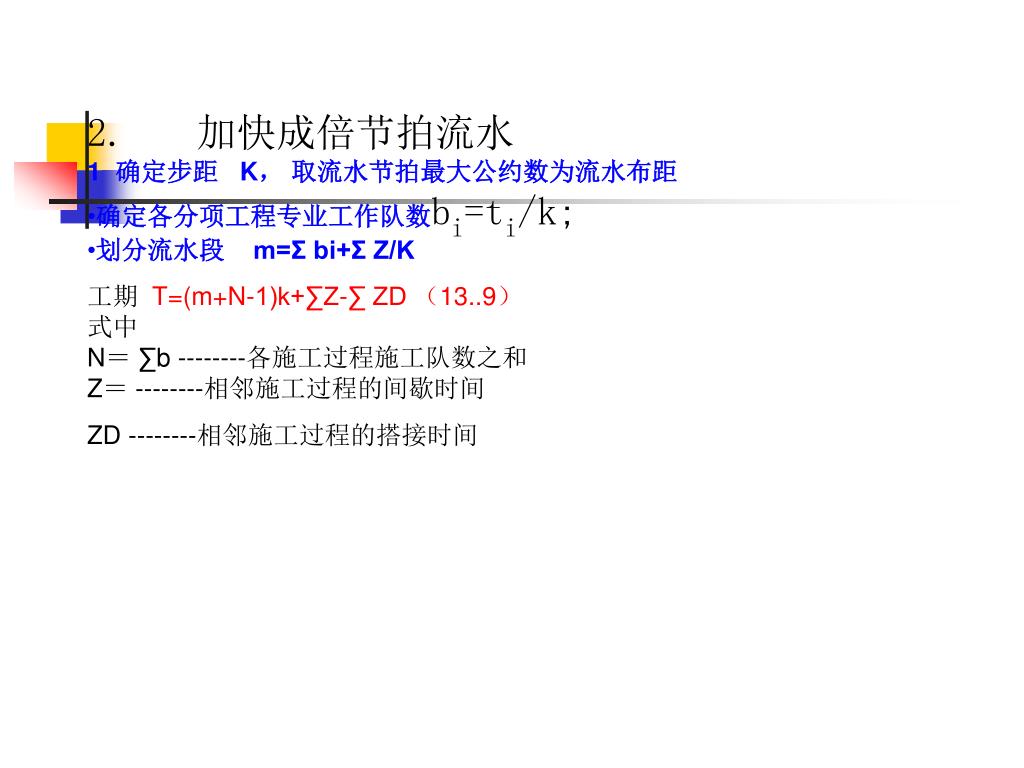

2.加快成倍节拍流水 • 1 确定步距 K， 取流水节拍最大公约数为流水布距 • 确定各分项工程专业工作队数bi=ti/k; • 划分流水段 m=Σ bi+Σ Z/K • 工期 T=(m+N-1)k+∑Z-∑ ZD （13..9） • 式中 • N＝ ∑b --------各施工过程施工队数之和 • Z＝ --------相邻施工过程的间歇时间 • ZD --------相邻施工过程的搭接时间

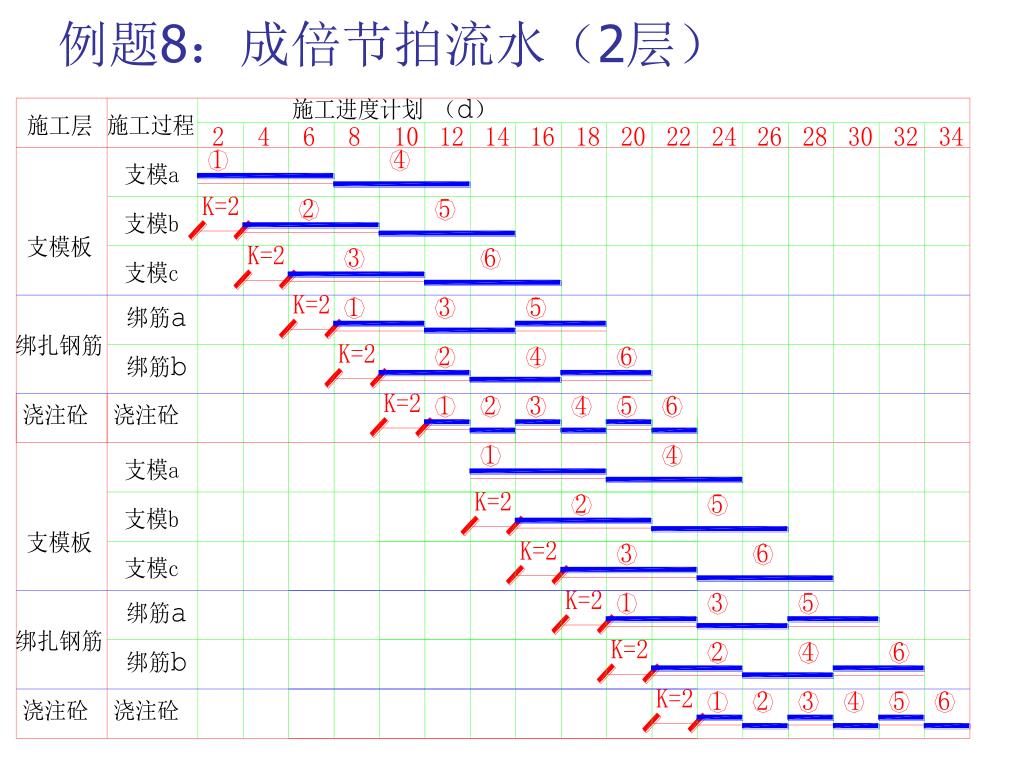

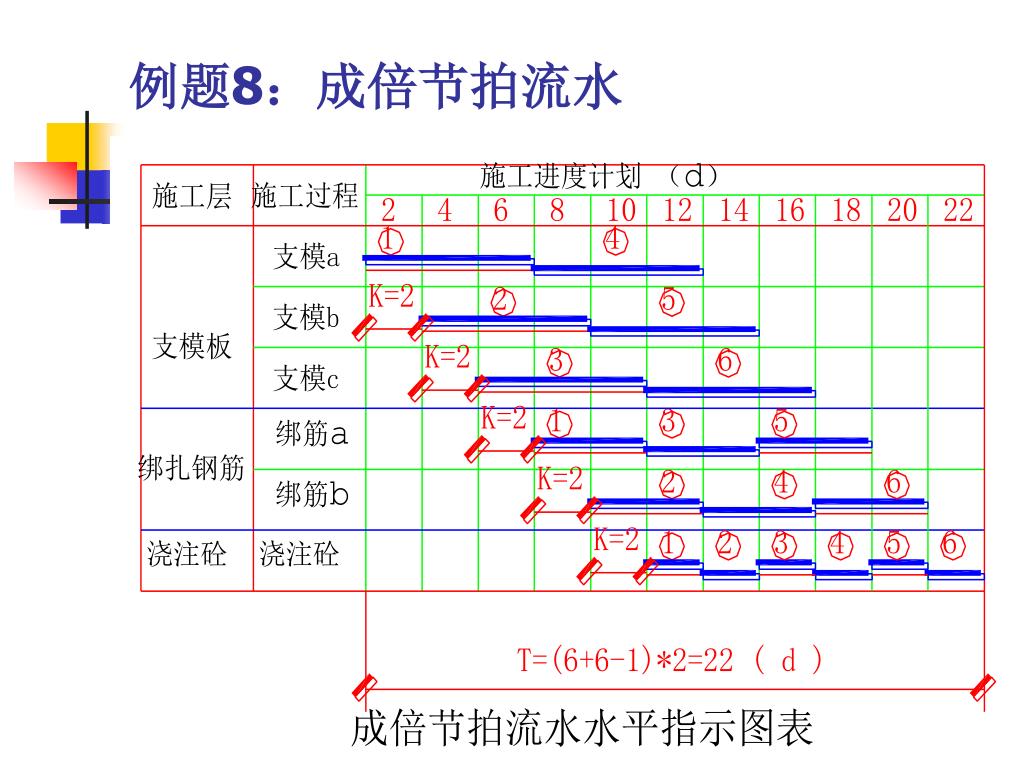

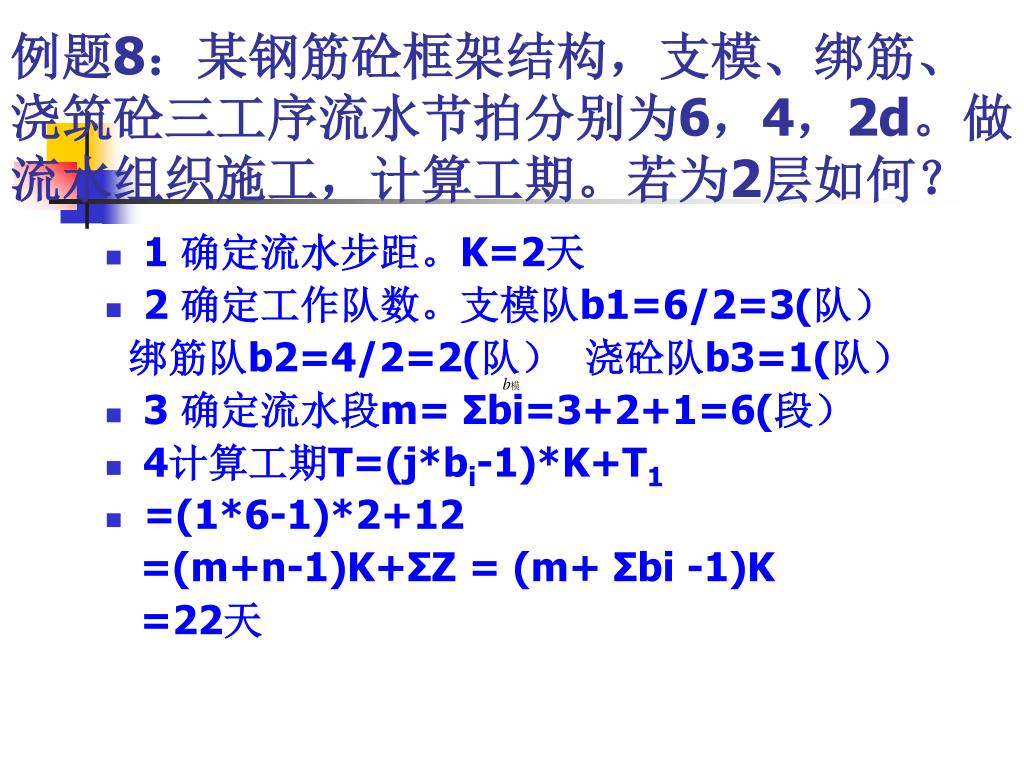

例题8：某钢筋砼框架结构，支模、绑筋、浇筑砼三工序流水节拍分别为6，4，2d。做流水组织施工，计算工期。若为2层如何？例题8：某钢筋砼框架结构，支模、绑筋、浇筑砼三工序流水节拍分别为6，4，2d。做流水组织施工，计算工期。若为2层如何？ • 1 确定流水步距。K=2天 • 2 确定工作队数。支模队b1=6/2=3(队） 绑筋队b2=4/2=2(队） 浇砼队b3=1(队） • 3 确定流水段m= Σbi=3+2+1=6(段） • 4计算工期T=(j*bi-1)*K+T1 • =(1*6-1)*2+12 =(m+n-1)K+ΣZ = (m+ Σbi -1)K =22天

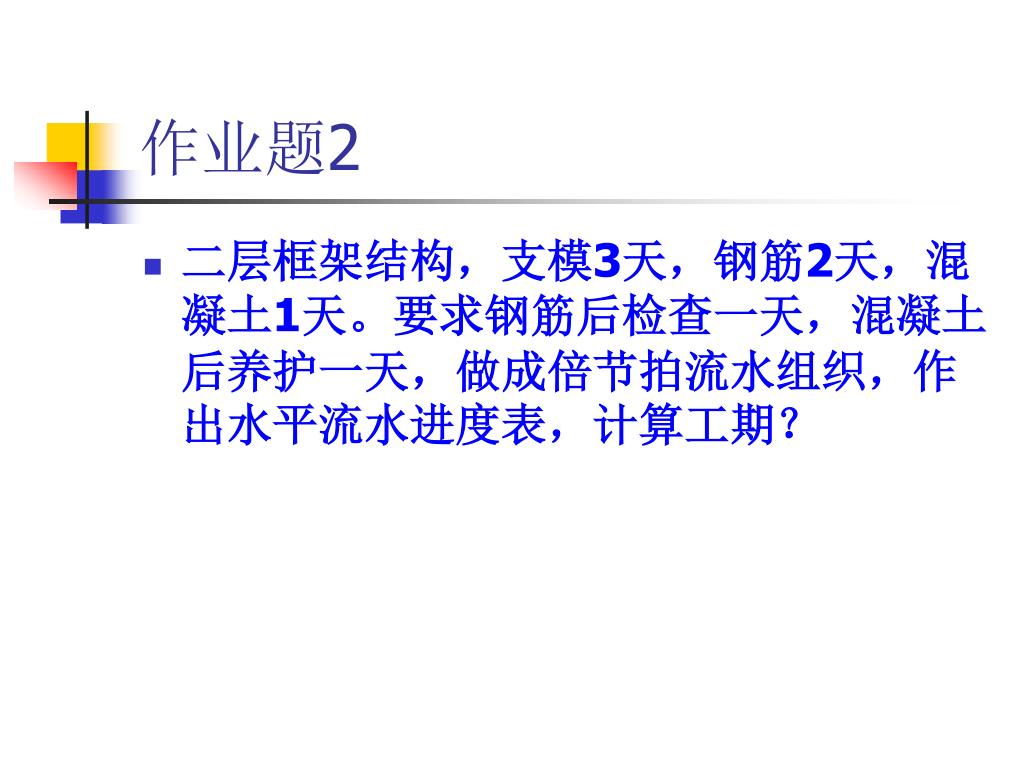

作业题2 • 二层框架结构，支模3天，钢筋2天，混凝土1天。要求钢筋后检查一天，混凝土后养护一天，做成倍节拍流水组织，作出水平流水进度表，计算工期？

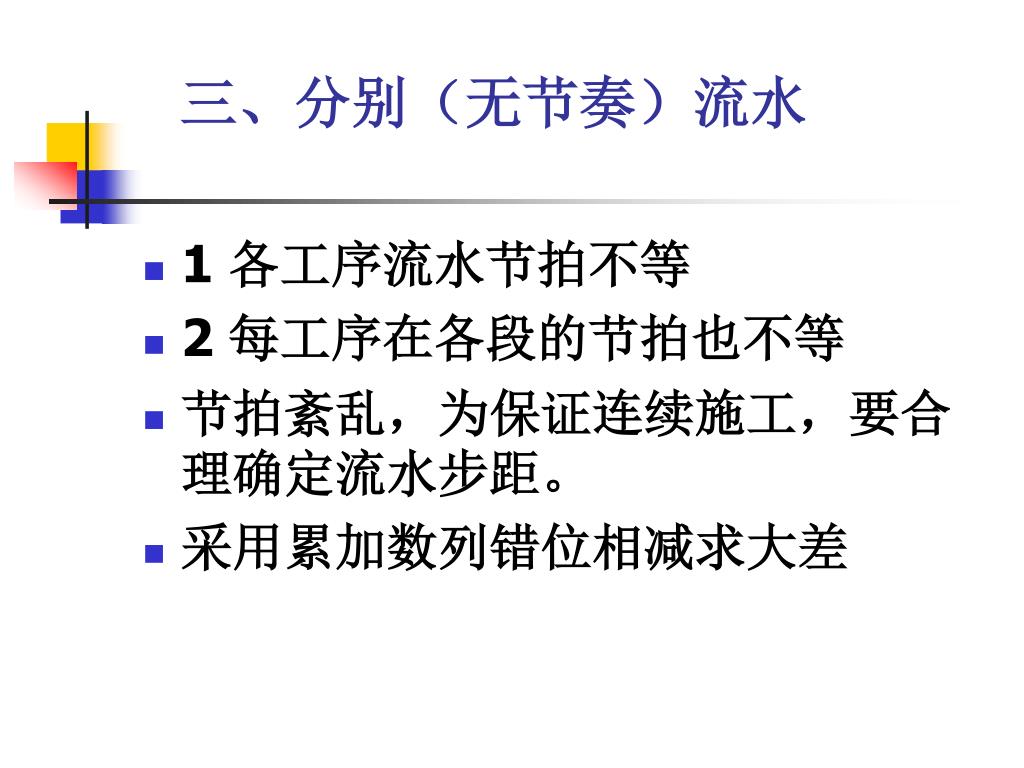

三、分别（无节奏）流水 • 1 各工序流水节拍不等 • 2 每工序在各段的节拍也不等 • 节拍紊乱，为保证连续施工，要合理确定流水步距。 • 采用累加数列错位相减求大差
