WIPS

1. WIPS http://www.wips.co.kr/

2. 1. 특허정보 검색 특허정보조사의 사전지식 특허정보조사의 절차 연산자와 특허 필드의 이해

3. 특허공보 특허 DB 연산자 특허 분류 특허정보 기술 조사할 기술의 기초지식 기술 기초자료 수집 방법 특허정보조사의 사전지식 특허법 특허절차 조약 등 특허

4. 특허정보조사의 절차 조사실시, 검토 검색식 작성 조사범위결정 기술요지파악 조사목적과 관점 명확화

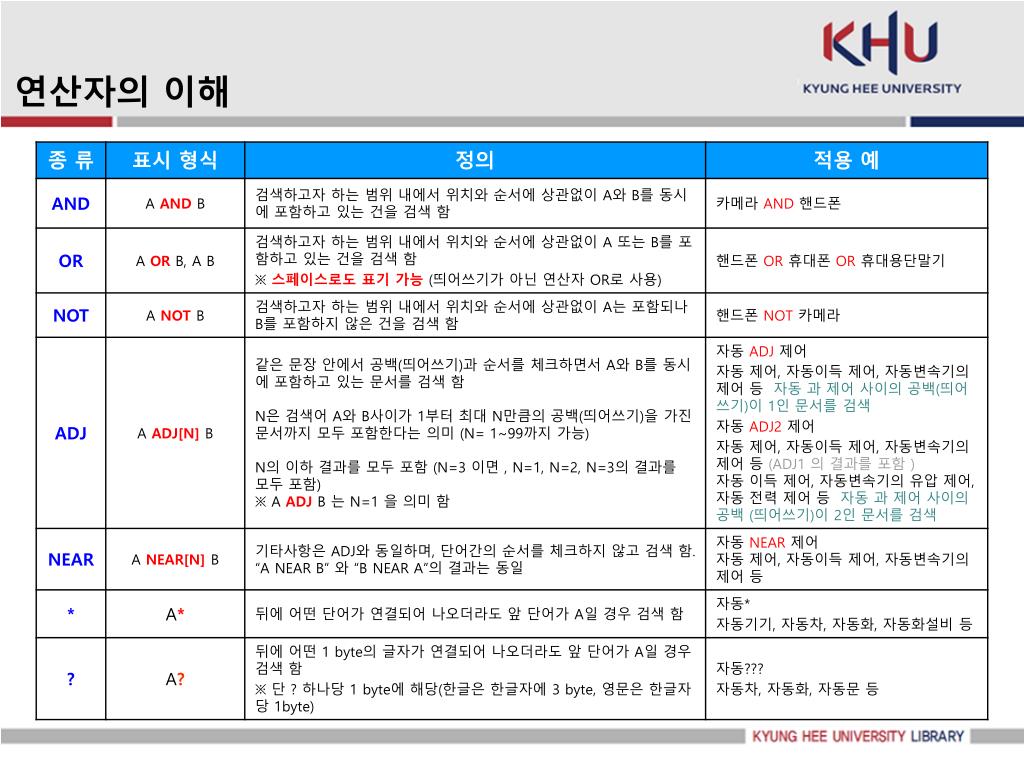

5. 연산자의 이해

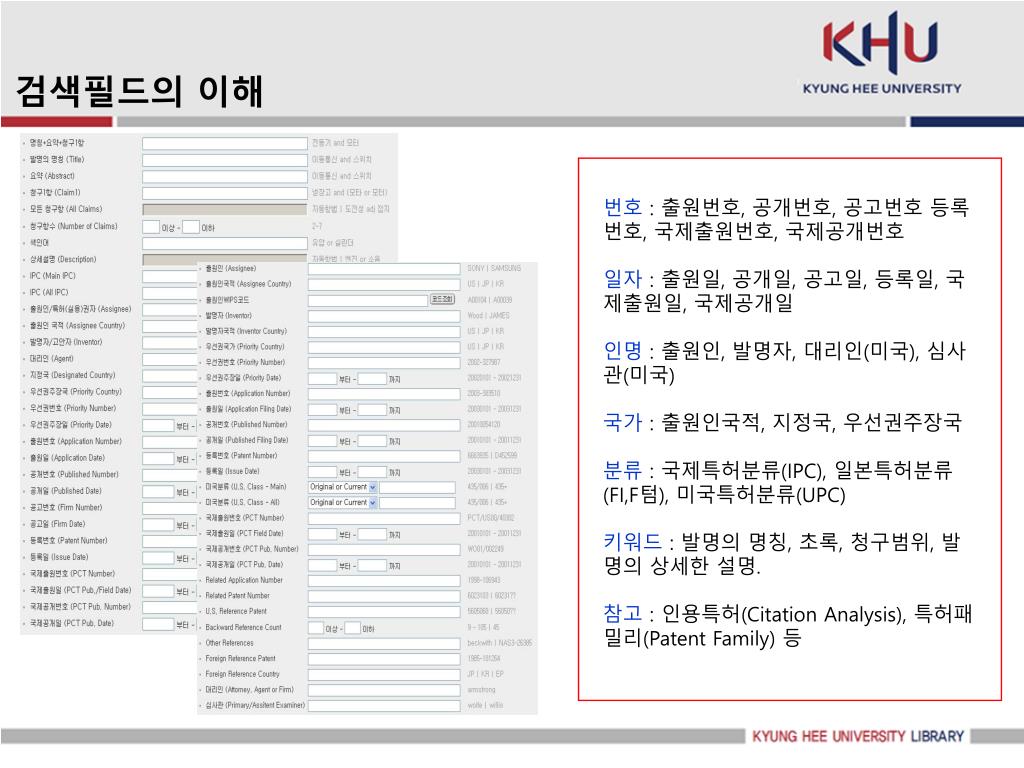

6. 검색필드의 이해 번호: 출원번호, 공개번호, 공고번호 등록번호, 국제출원번호, 국제공개번호 일자 : 출원일, 공개일, 공고일, 등록일, 국제출원일, 국제공개일 인명: 출원인, 발명자, 대리인(미국), 심사관(미국) 국가: 출원인국적, 지정국, 우선권주장국 분류: 국제특허분류(IPC), 일본특허분류(FI,F텀), 미국특허분류(UPC) 키워드: 발명의 명칭, 초록, 청구범위, 발명의 상세한 설명. 참고: 인용특허(Citation Analysis), 특허패밀리(Patent Family) 등

7. 2. 윕스 소개 및 검색 실례

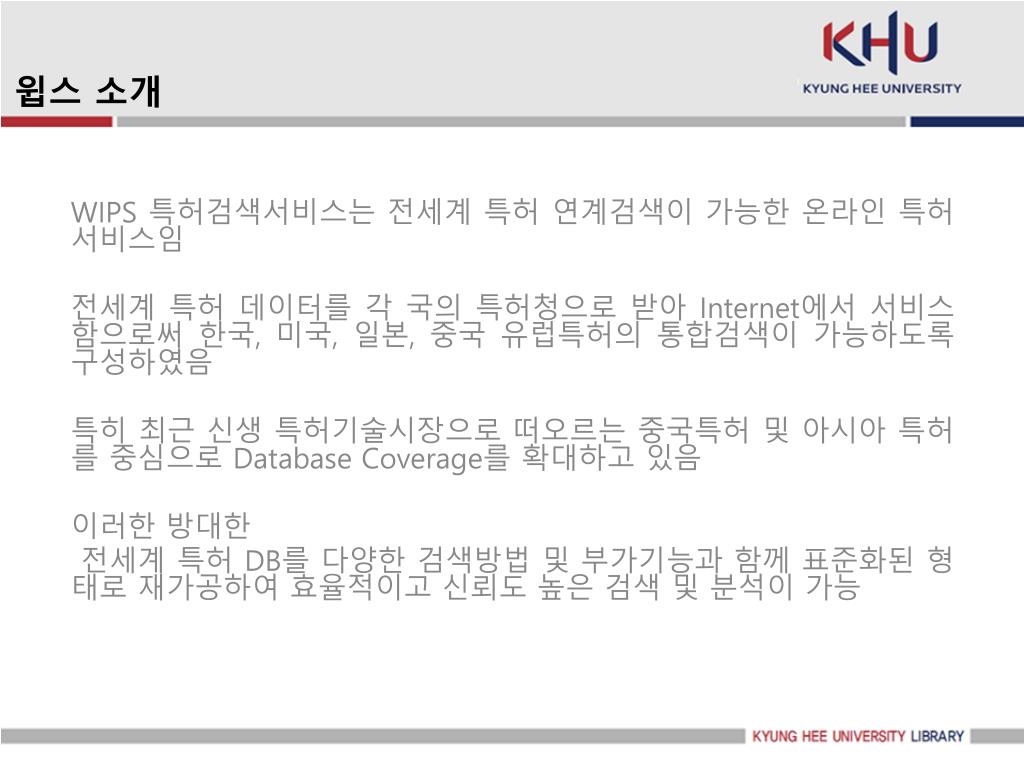

8. 윕스 소개 WIPS 특허검색서비스는 전세계 특허 연계검색이 가능한 온라인 특허 서비스임 전세계 특허 데이터를 각 국의 특허청으로 받아 Internet에서 서비스함으로써 한국, 미국, 일본, 중국 유럽특허의 통합검색이 가능하도록 구성하였음 특히 최근 신생 특허기술시장으로 떠오르는 중국특허 및 아시아 특허를 중심으로 Database Coverage를 확대하고 있음 이러한 방대한 전세계 특허 DB를 다양한 검색방법 및 부가기능과 함께 표준화된 형태로 재가공하여 효율적이고 신뢰도 높은 검색 및 분석이 가능

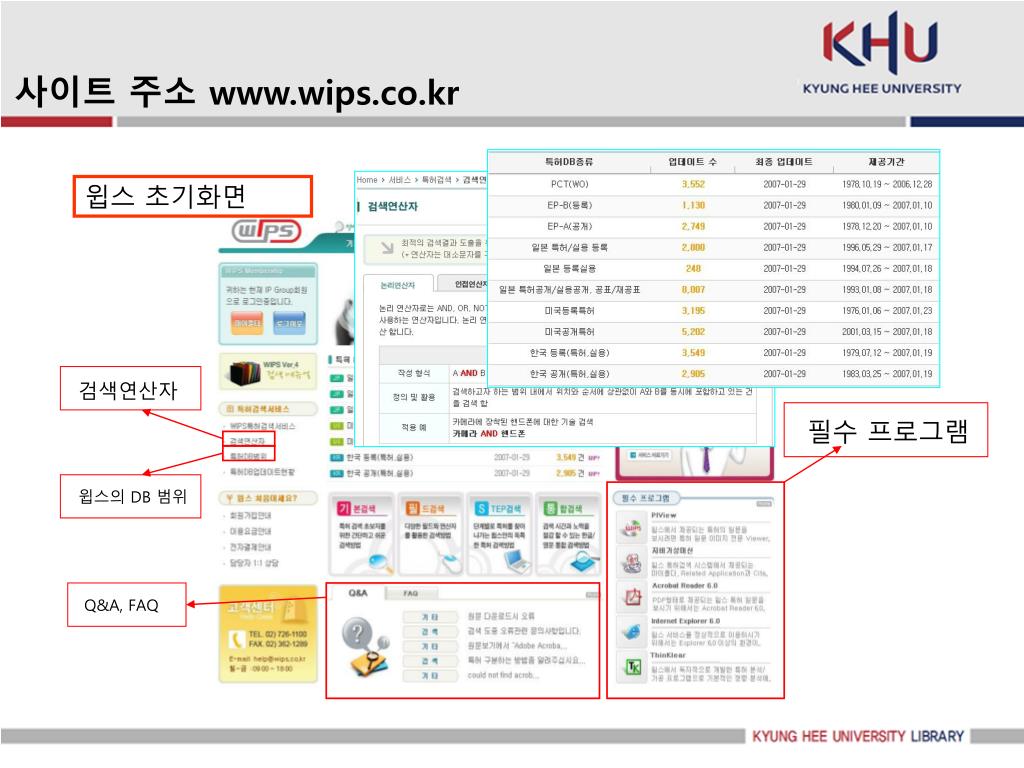

9. 윕스의 DB 범위 Q&A, FAQ 검색연산자 필수 프로그램 사이트 주소 www.wips.co.kr 윕스 초기화면

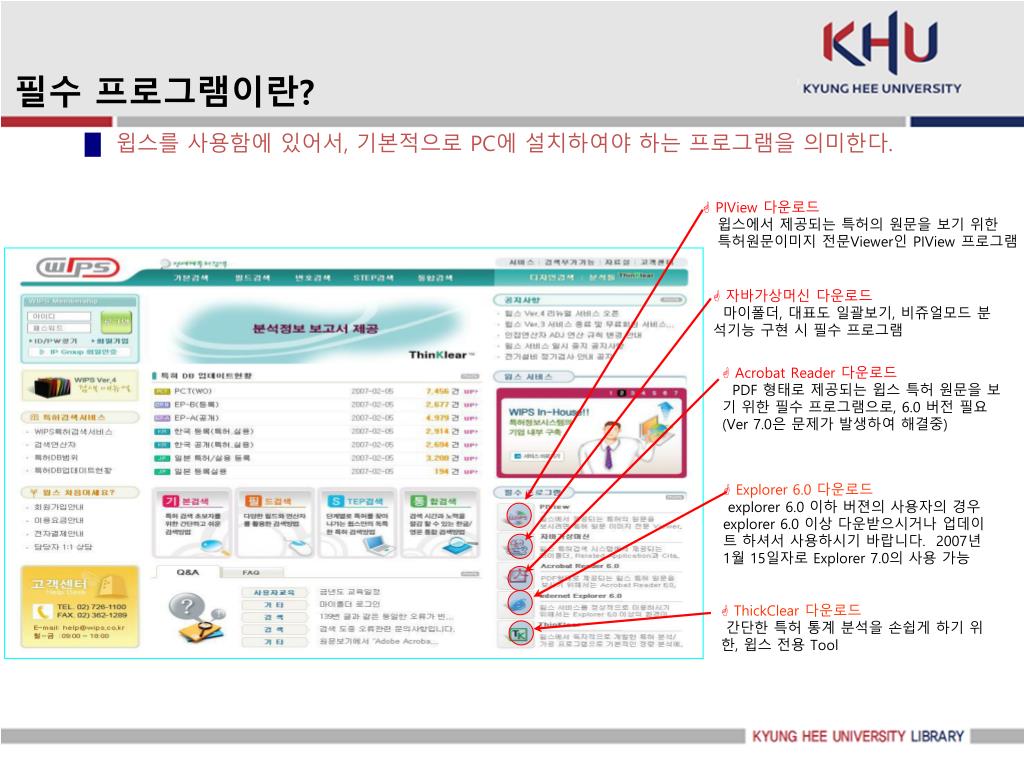

10. 필수 프로그램이란? 윕스를 사용함에 있어서, 기본적으로 PC에 설치하여야 하는 프로그램을 의미한다.  PIView 다운로드 윕스에서 제공되는 특허의 원문을 보기 위한 특허원문이미지 전문Viewer인 PIView 프로그램 자바가상머신 다운로드 마이폴더, 대표도 일괄보기, 비쥬얼모드 분석기능 구현 시 필수 프로그램  Acrobat Reader 다운로드 PDF 형태로 제공되는 윕스 특허 원문을 보기 위한 필수 프로그램으로, 6.0 버전 필요 (Ver 7.0은 문제가 발생하여 해결중) Explorer 6.0 다운로드 explorer 6.0 이하 버젼의 사용자의 경우 explorer 6.0 이상 다운받으시거나 업데이트 하셔서 사용하시기 바랍니다. 2007년 1월 15일자로 Explorer 7.0의 사용 가능 ThickClear 다운로드 간단한 특허 통계 분석을 손쉽게 하기 위한, 윕스 전용 Tool

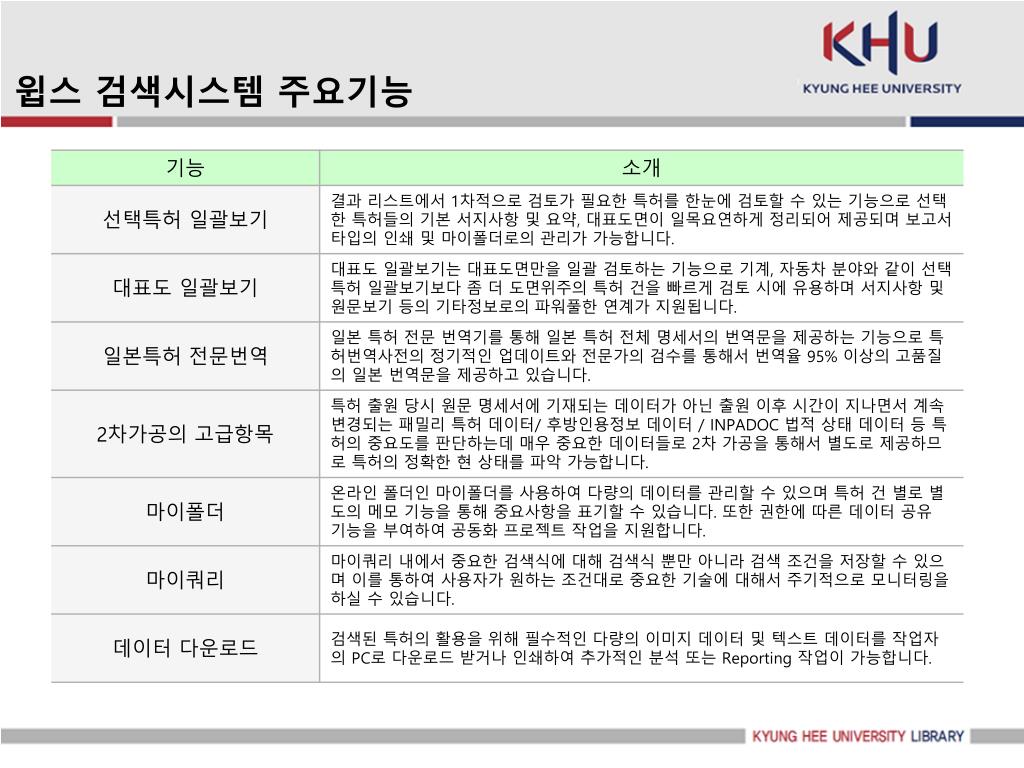

11. 윕스 검색시스템 주요기능

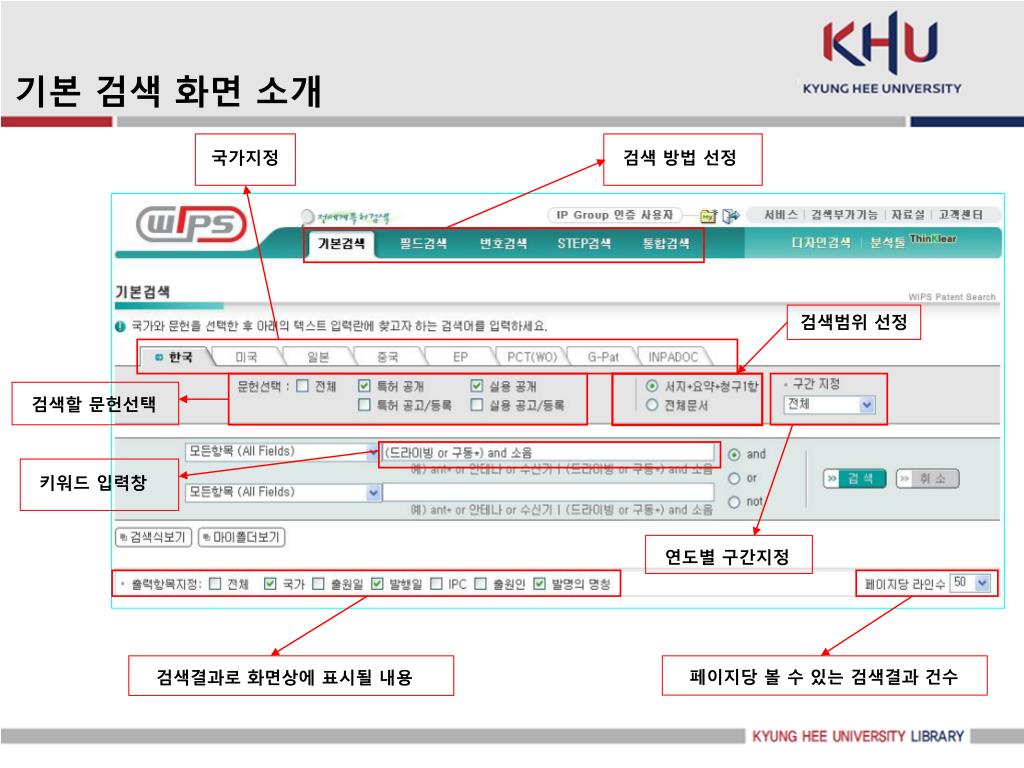

12. 검색범위 선정 페이지당 볼 수 있는 검색결과 건수 검색결과로 화면상에 표시될 내용 검색할 문헌선택 검색 방법 선정 국가지정 키워드 입력창 연도별 구간지정 기본 검색 화면 소개

13. 검색식 수정 후 재검색 검색식저장 구간 및 문헌 변경가능 고급기능 선택한 특허의 주요내용을 일괄적으로 보기 특허선택 원문보기 해당 특허의 상세보기 정렬 기능 검색 결과 화면 소개

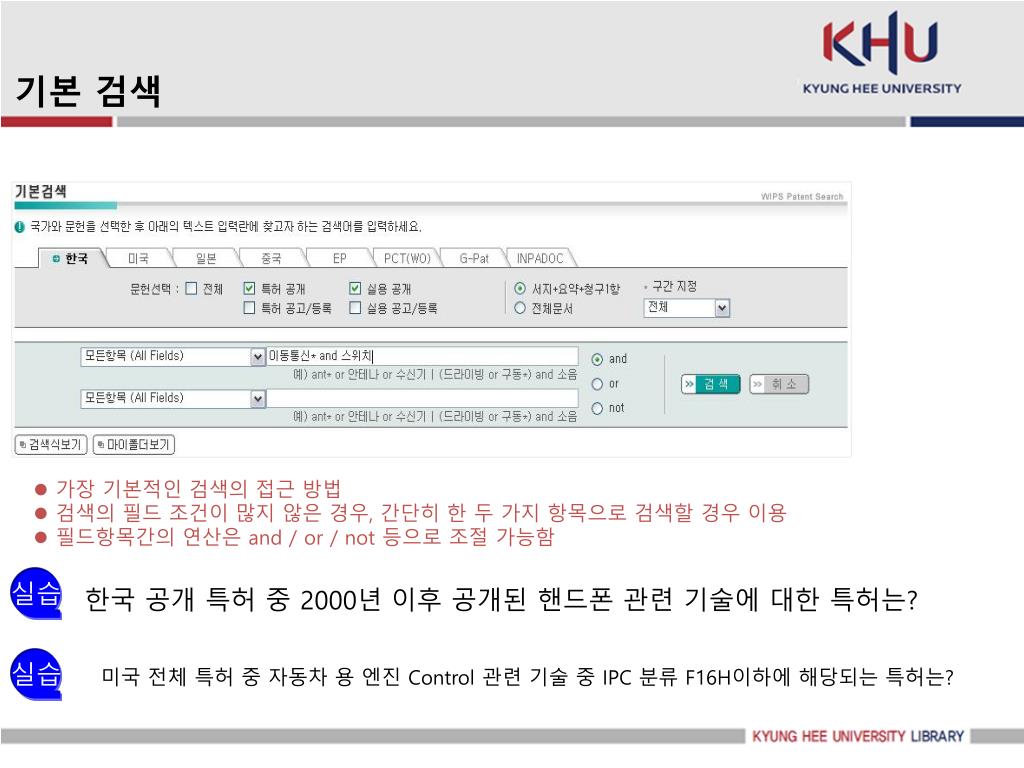

14. 기본 검색 • 가장 기본적인 검색의 접근 방법 • 검색의 필드 조건이 많지 않은 경우, 간단히 한 두 가지 항목으로 검색할 경우 이용 • 필드항목간의 연산은 and / or / not 등으로 조절 가능함 실습 한국 공개 특허 중 2000년 이후 공개된 핸드폰 관련 기술에 대한 특허는? 실습 미국 전체 특허 중 자동차 용 엔진 Control 관련 기술 중 IPC 분류 F16H이하에 해당되는 특허는?

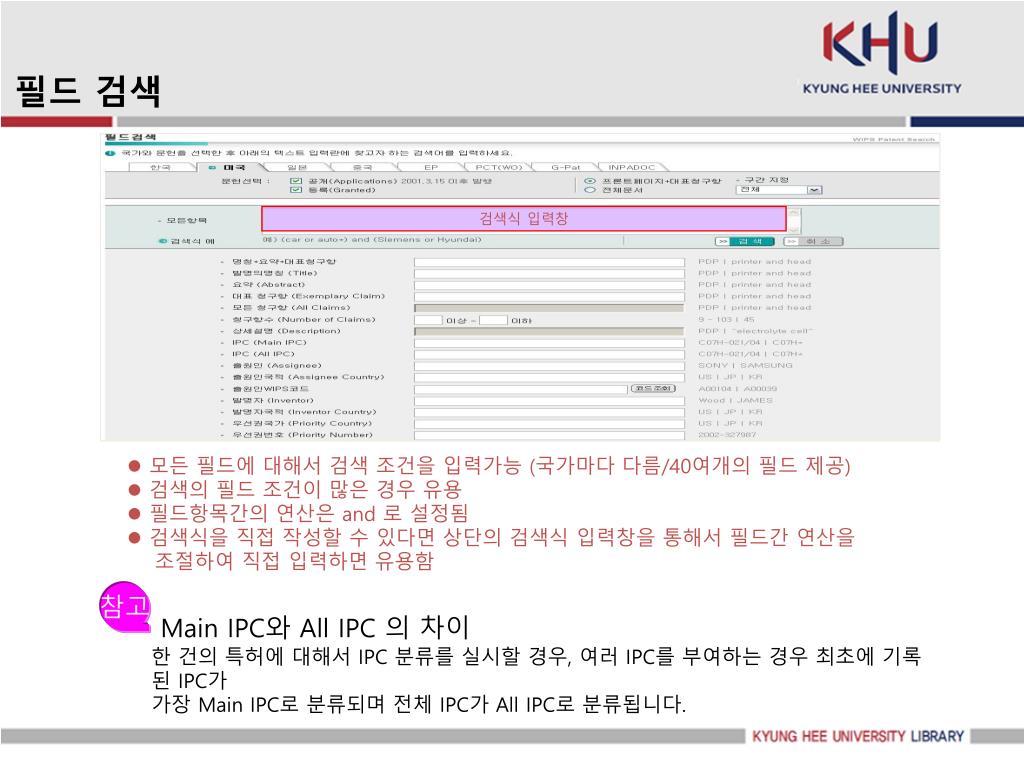

15. 필드 검색 검색식 입력창 • 모든 필드에 대해서 검색 조건을 입력가능 (국가마다 다름/40여개의 필드 제공) • 검색의 필드 조건이 많은 경우 유용 • 필드항목간의 연산은 and 로 설정됨 • 검색식을 직접 작성할 수 있다면 상단의 검색식 입력창을 통해서 필드간 연산을 조절하여 직접 입력하면 유용함 참고 Main IPC와 All IPC 의 차이 한 건의 특허에 대해서 IPC 분류를 실시할 경우, 여러 IPC를 부여하는 경우 최초에 기록된 IPC가 가장 Main IPC로 분류되며 전체 IPC가 All IPC로 분류됩니다.

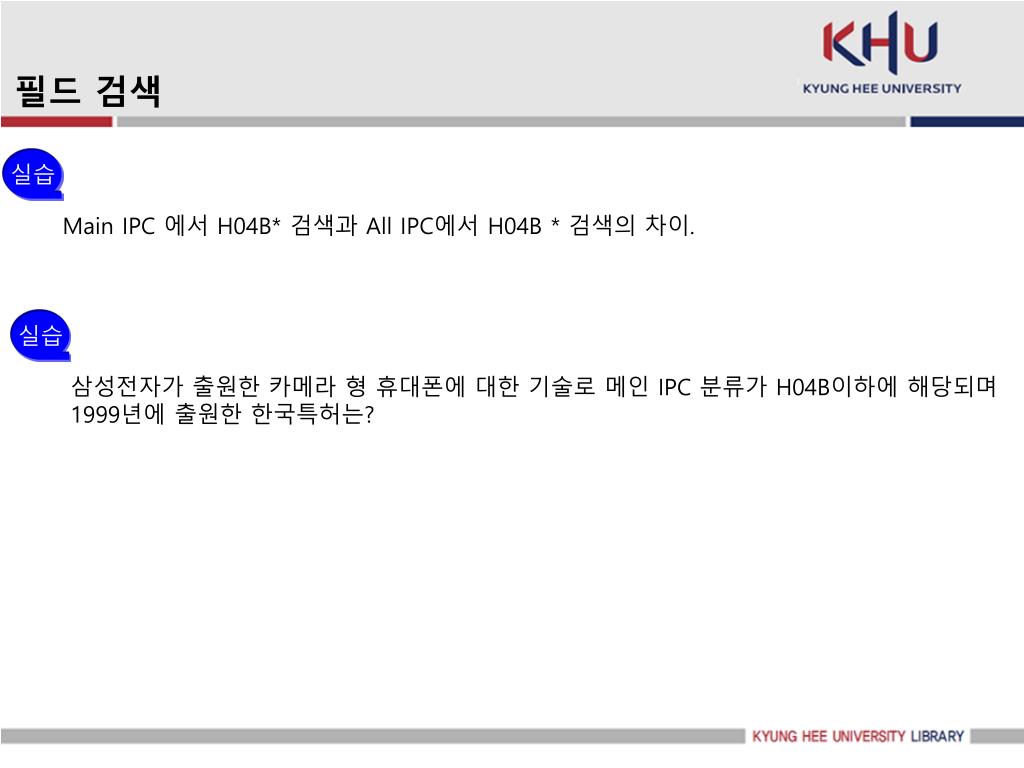

16. 필드 검색 실습 Main IPC 에서 H04B* 검색과 All IPC에서 H04B * 검색의 차이. 실습 삼성전자가 출원한 카메라 형 휴대폰에 대한 기술로 메인 IPC 분류가 H04B이하에 해당되며 1999년에 출원한 한국특허는?

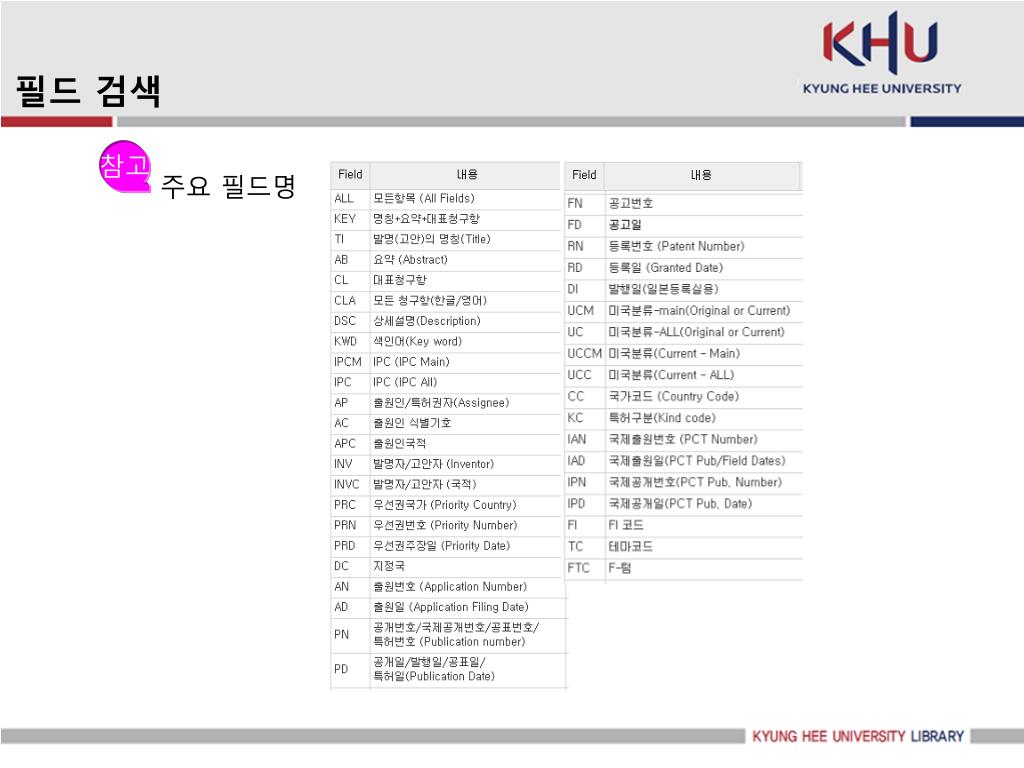

17. 필드 검색 참고 주요 필드명

18. 번호 검색 • 번호 정보만으로 검색 • 번호 정보만 알고 있는 다량의 건을 검색하고자 할 때 유용 • 여러 번호를 입력할 경우 번호와 번호 사이는 한 칸의 스페이스 거리 • 단, 반드시 윕스시스템의 특허번호 형식을 맞추어 입력할 것 (‘각국의 번호표기 법 보기’ 참조) 참고 주요 국가 번호 표기법 한국 - 출원/공개/공고번호:[연도4자리]-[번호7자리], 등록번호:[번호7자리] 미국 - 출원번호:[연도4자리]-[번호6자리] 공개번호:[번호11자리], 등록번호:[번호7자리] 일본 - 출원/공개/공고번호:[연도4자리]-[번호6자리], 등록번호:[번호7자리] 소화(소)50년 -> 1975년, 평성(평)5년 -> 1993년 EP - 출원번호:[년도2자리][번호6자리], 특허번호:[번호7자리]

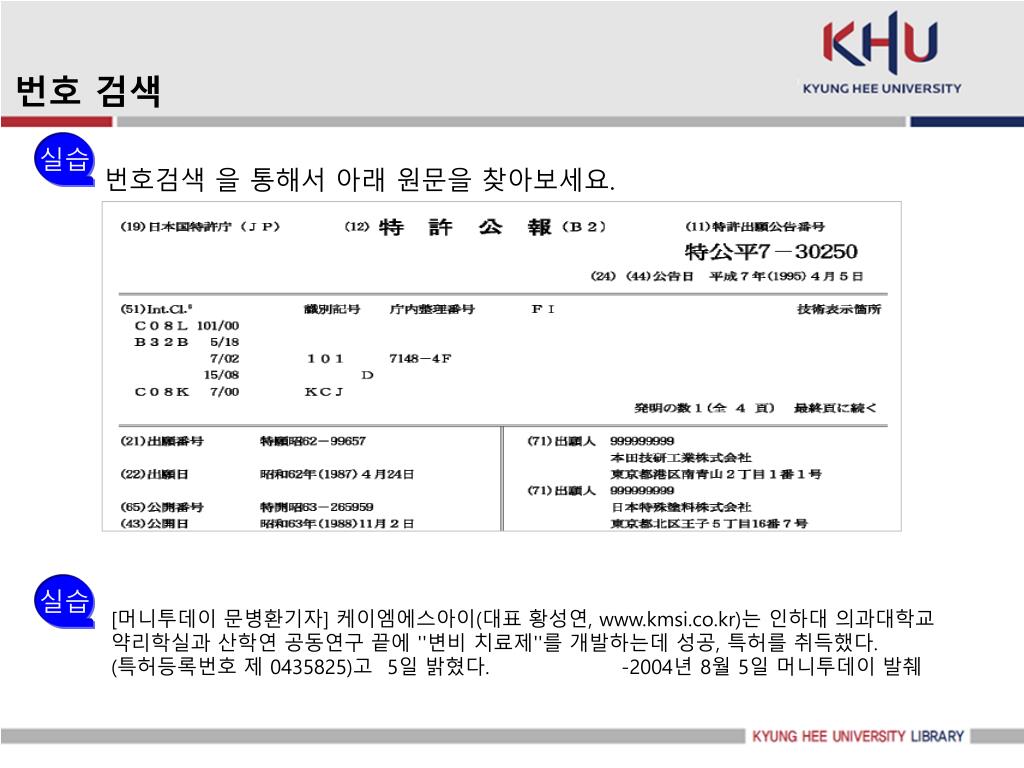

19. 번호 검색 실습 번호검색 을 통해서 아래 원문을 찾아보세요. 실습 [머니투데이 문병환기자] 케이엠에스아이(대표 황성연, www.kmsi.co.kr)는 인하대 의과대학교 약리학실과 산학연 공동연구 끝에 ''변비 치료제''를 개발하는데 성공, 특허를 취득했다. (특허등록번호 제 0435825)고 5일 밝혔다. -2004년 8월 5일 머니투데이 발췌

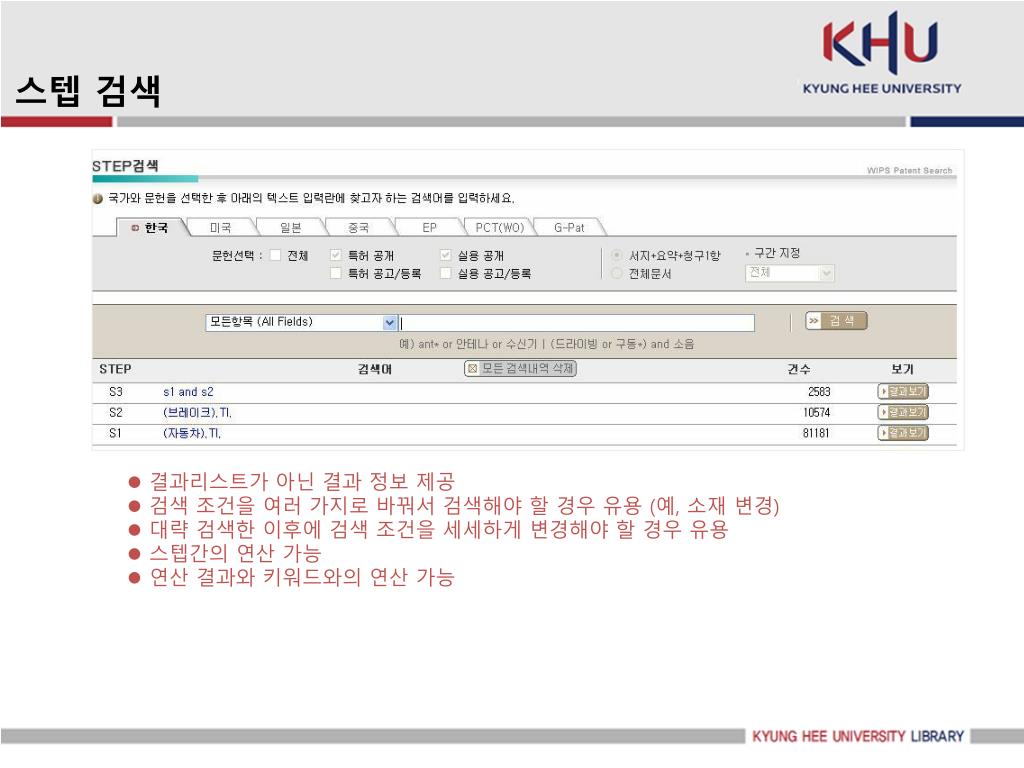

20. 스텝 검색 • 결과리스트가 아닌 결과 정보 제공 • 검색 조건을 여러 가지로 바꿔서 검색해야 할 경우 유용 (예, 소재 변경) • 대략 검색한 이후에 검색 조건을 세세하게 변경해야 할 경우 유용 • 스텝간의 연산 가능 • 연산 결과와 키워드와의 연산 가능

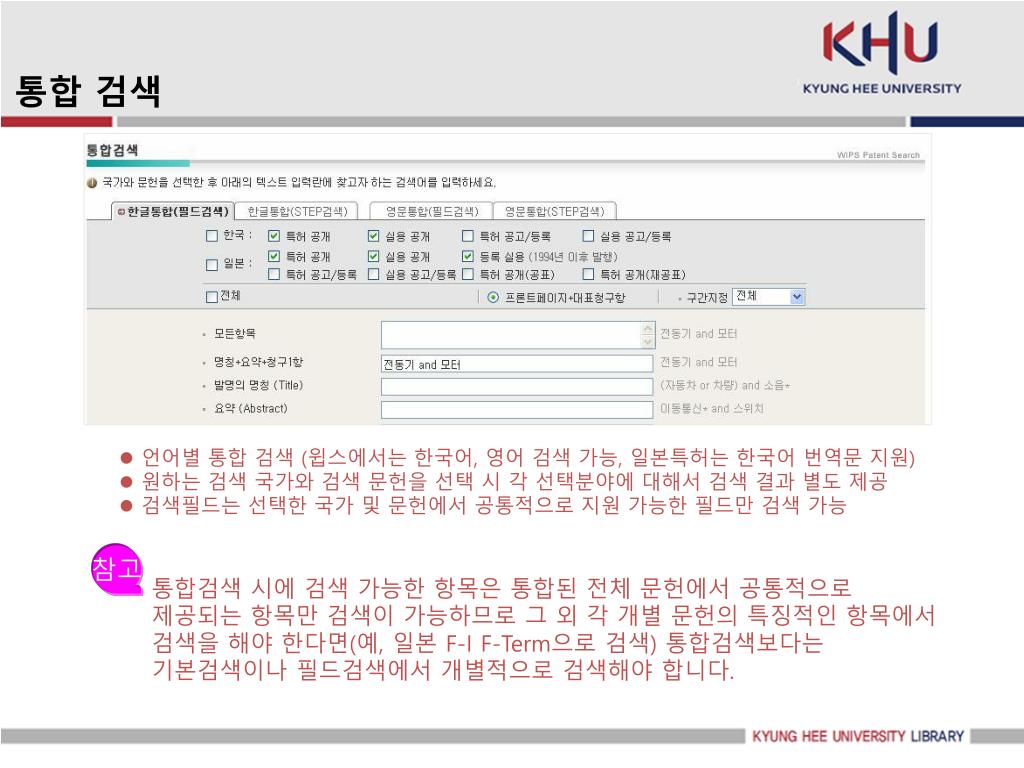

21. 통합 검색 • 언어별 통합 검색 (윕스에서는 한국어, 영어 검색 가능, 일본특허는 한국어 번역문 지원) • 원하는 검색 국가와 검색 문헌을 선택 시 각 선택분야에 대해서 검색 결과 별도 제공 • 검색필드는 선택한 국가 및 문헌에서 공통적으로 지원 가능한 필드만 검색 가능 참고 통합검색 시에 검색 가능한 항목은 통합된 전체 문헌에서 공통적으로 제공되는 항목만 검색이 가능하므로 그 외 각 개별 문헌의 특징적인 항목에서 검색을 해야 한다면(예, 일본 F-I F-Term으로 검색) 통합검색보다는 기본검색이나 필드검색에서 개별적으로 검색해야 합니다.

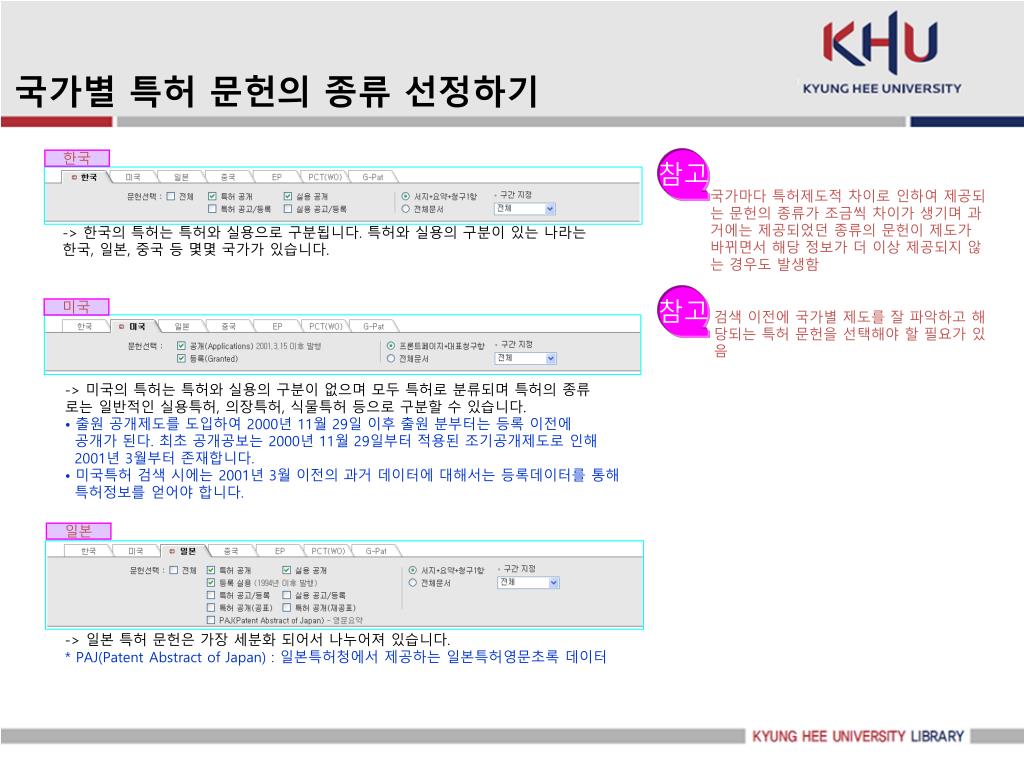

22. 국가별 특허 문헌의 종류 선정하기 한국 참고 국가마다 특허제도적 차이로 인하여 제공되는 문헌의 종류가 조금씩 차이가 생기며 과거에는 제공되었던 종류의 문헌이 제도가 바뀌면서 해당 정보가 더 이상 제공되지 않는 경우도 발생함 -> 한국의 특허는 특허와 실용으로 구분됩니다. 특허와 실용의 구분이 있는 나라는 한국, 일본, 중국 등 몇몇 국가가 있습니다. 참고 미국 검색 이전에 국가별 제도를 잘 파악하고 해당되는 특허 문헌을 선택해야 할 필요가 있음 • -> 미국의 특허는 특허와 실용의 구분이 없으며 모두 특허로 분류되며 특허의 종류 • 로는 일반적인 실용특허, 의장특허, 식물특허 등으로 구분할 수 있습니다. • 출원 공개제도를 도입하여 2000년 11월 29일 이후 출원 분부터는 등록 이전에 • 공개가 된다. 최초 공개공보는 2000년 11월 29일부터 적용된 조기공개제도로 인해 • 2001년 3월부터 존재합니다. • 미국특허 검색 시에는 2001년 3월 이전의 과거 데이터에 대해서는 등록데이터를 통해 • 특허정보를 얻어야 합니다. 일본 -> 일본 특허 문헌은 가장 세분화 되어서 나누어져 있습니다. * PAJ(Patent Abstract of Japan) : 일본특허청에서 제공하는 일본특허영문초록 데이터

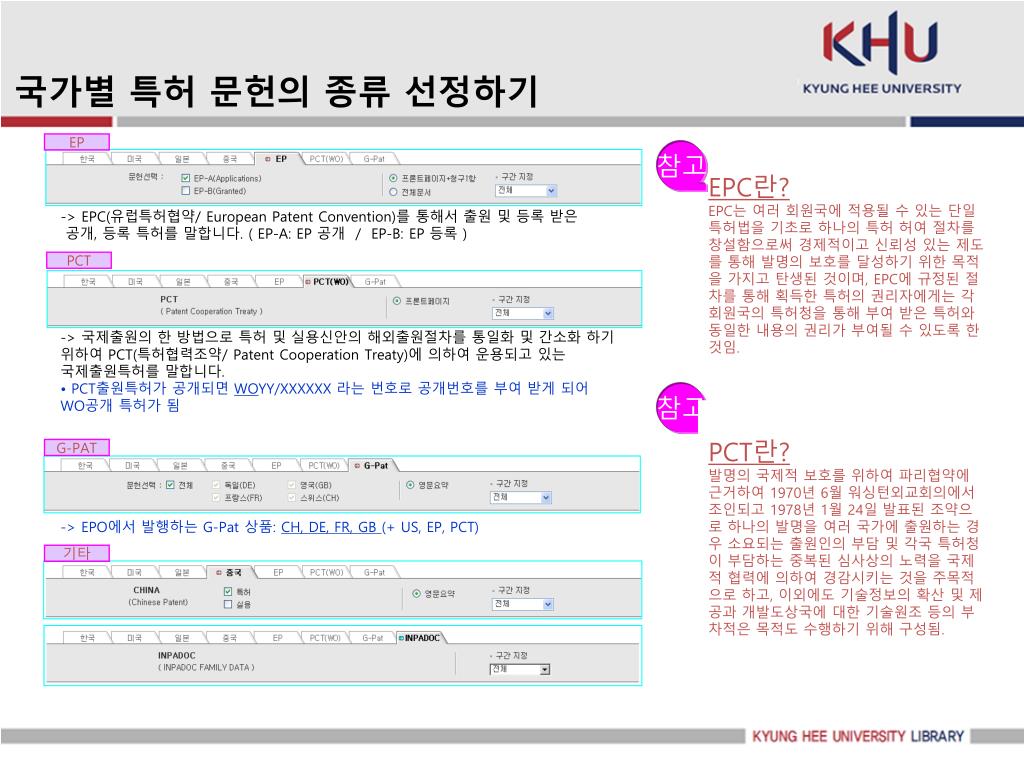

23. 국가별 특허 문헌의 종류 선정하기 EP 참고 EPC란? EPC는 여러 회원국에 적용될 수 있는 단일 특허법을 기초로 하나의 특허 허여 절차를 창설함으로써 경제적이고 신뢰성 있는 제도를 통해 발명의 보호를 달성하기 위한 목적을 가지고 탄생된 것이며, EPC에 규정된 절차를 통해 획득한 특허의 권리자에게는 각 회원국의 특허청을 통해 부여 받은 특허와 동일한 내용의 권리가 부여될 수 있도록 한 것임. -> EPC(유럽특허협약/ European Patent Convention)를 통해서 출원 및 등록 받은 공개, 등록 특허를 말합니다. ( EP-A: EP 공개 / EP-B: EP 등록 ) PCT • -> 국제출원의 한 방법으로 특허 및 실용신안의 해외출원절차를 통일화 및 간소화 하기 • 위하여 PCT(특허협력조약/ Patent Cooperation Treaty)에 의하여 운용되고 있는 • 국제출원특허를 말합니다. • PCT출원특허가 공개되면 WOYY/XXXXXX 라는 번호로 공개번호를 부여 받게 되어 • WO공개 특허가 됨 참고 PCT란? 발명의 국제적 보호를 위하여 파리협약에 근거하여 1970년 6월 워싱턴외교회의에서 조인되고 1978년 1월 24일 발표된 조약으로 하나의 발명을 여러 국가에 출원하는 경우 소요되는 출원인의 부담 및 각국 특허청이 부담하는 중복된 심사상의 노력을 국제적 협력에 의하여 경감시키는 것을 주목적으로 하고, 이외에도 기술정보의 확산 및 제공과 개발도상국에 대한 기술원조 등의 부차적은 목적도 수행하기 위해 구성됨. G-PAT -> EPO에서 발행하는 G-Pat 상품: CH, DE, FR, GB (+ US, EP, PCT) 기타

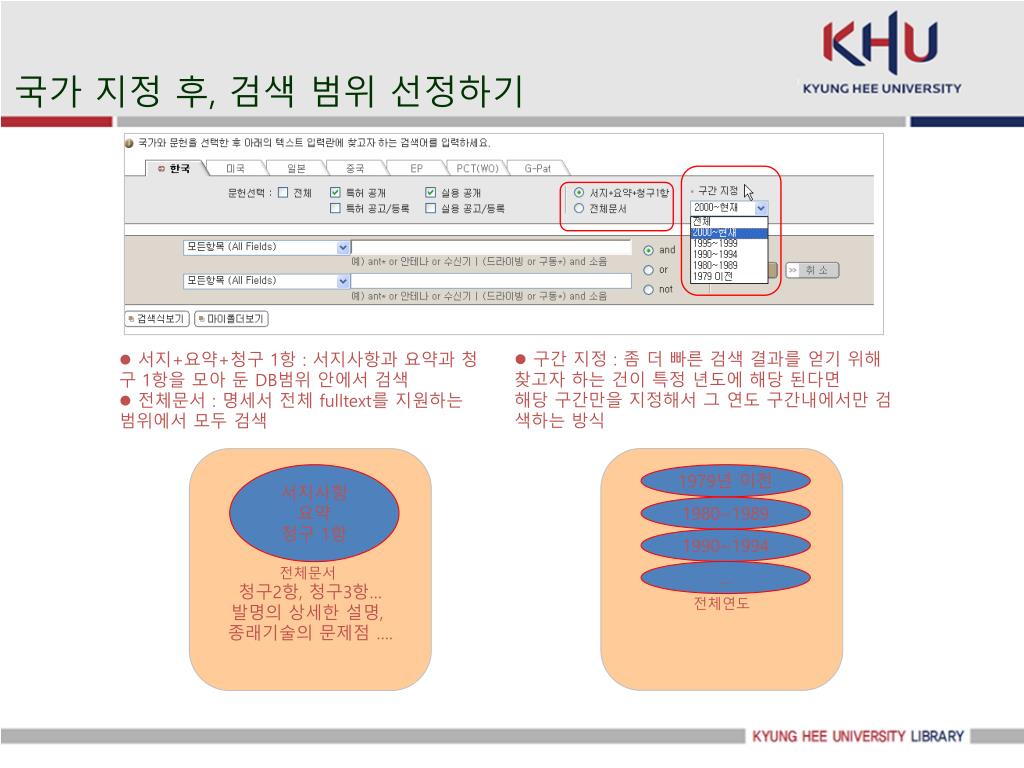

24. 국가 지정 후, 검색 범위 선정하기 • 구간 지정 : 좀 더 빠른 검색 결과를 얻기 위해 찾고자 하는 건이 특정 년도에 해당 된다면 해당 구간만을 지정해서 그 연도 구간내에서만 검색하는 방식 • 서지+요약+청구 1항 : 서지사항과 요약과 청구 1항을 모아 둔 DB범위 안에서 검색 • 전체문서 : 명세서 전체 fulltext를 지원하는 범위에서 모두 검색 전체연도 전체문서 청구2항, 청구3항… 발명의 상세한 설명, 종래기술의 문제점 …. 서지사항 요약 청구 1항 1979년 이전 1980~1989 1990~1994 …

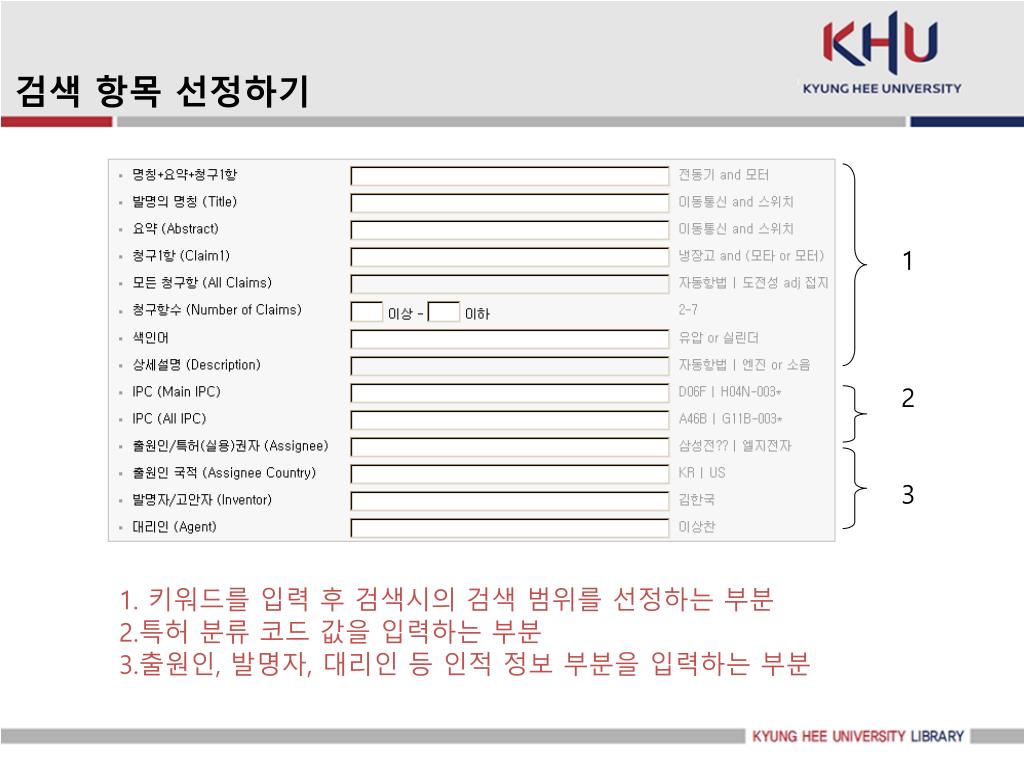

25. 검색 항목 선정하기 1 2 3 1. 키워드를 입력 후 검색시의 검색 범위를 선정하는 부분 2.특허 분류 코드 값을 입력하는 부분 3.출원인, 발명자, 대리인 등 인적 정보 부분을 입력하는 부분

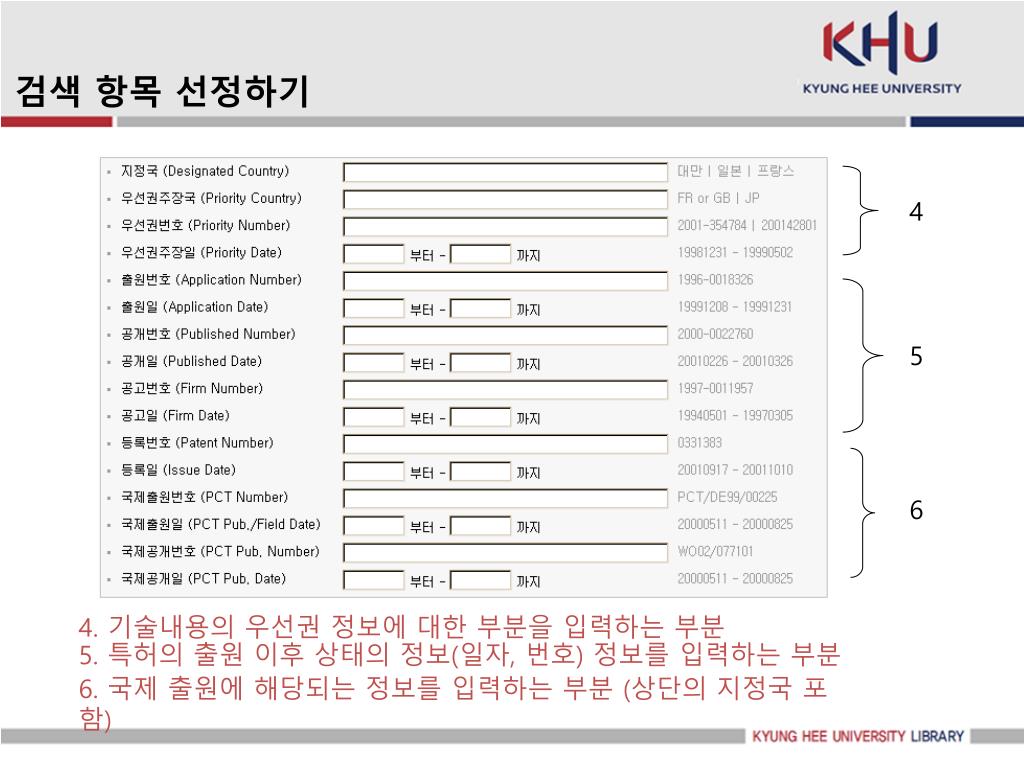

26. 검색 항목 선정하기 4 5 6 4. 기술내용의 우선권 정보에 대한 부분을 입력하는 부분 5. 특허의 출원 이후 상태의 정보(일자, 번호) 정보를 입력하는 부분 6. 국제 출원에 해당되는 정보를 입력하는 부분 (상단의 지정국 포함)

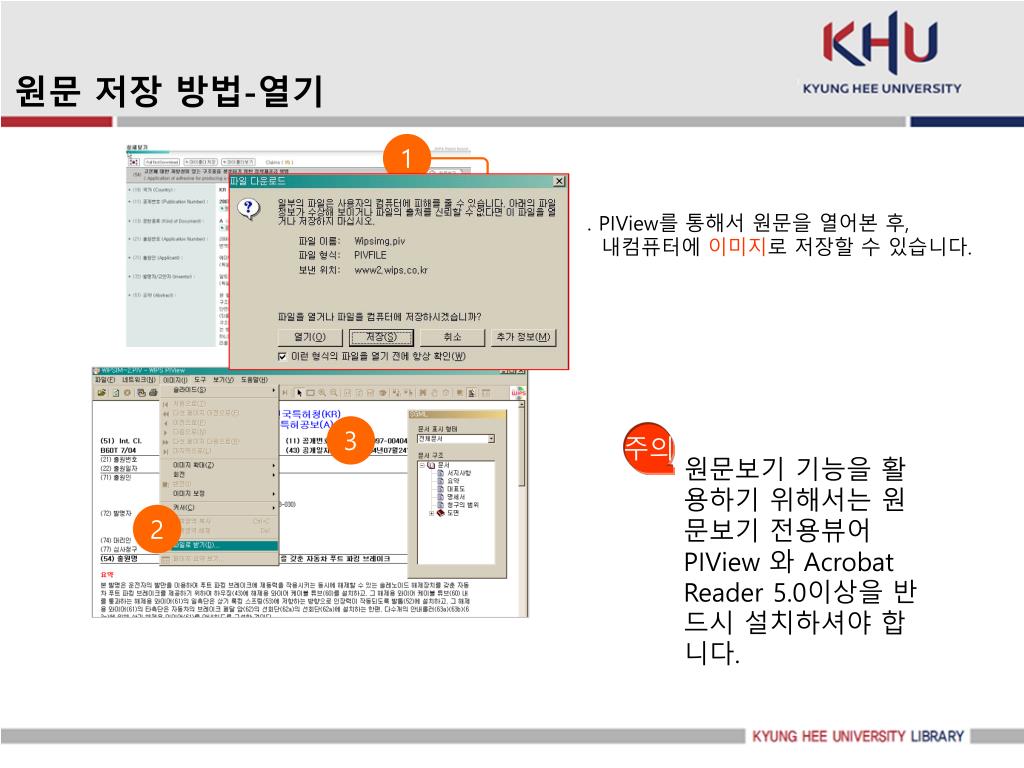

27. 원문 저장 방법-열기 1 . PIView를 통해서 원문을 열어본 후, 내컴퓨터에 이미지로 저장할 수 있습니다. 3 주의 원문보기 기능을 활용하기 위해서는 원문보기 전용뷰어 PIView 와 Acrobat Reader 5.0이상을 반드시 설치하셔야 합니다. 2

28. 원문 저장 방법-저장 주의 원문 이미지가 아닌 경로 저장 입니다. 1 2 3

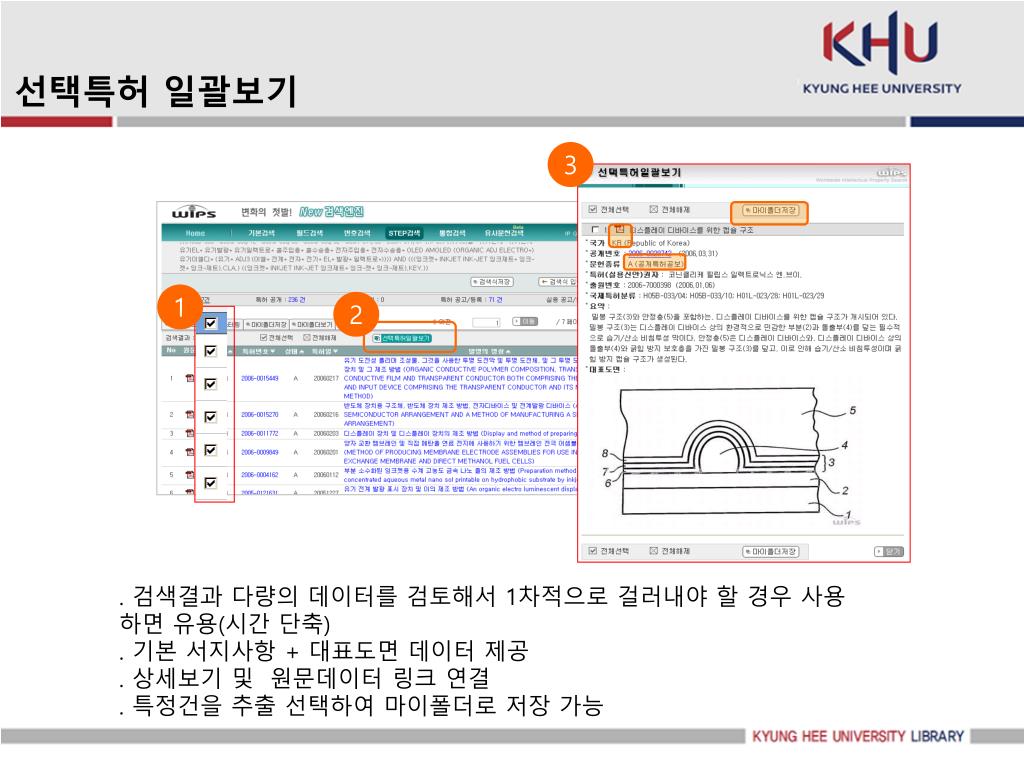

29. 선택특허 일괄보기 3 1 2 . 검색결과 다량의 데이터를 검토해서 1차적으로 걸러내야 할 경우 사용하면 유용(시간 단축) . 기본 서지사항 + 대표도면 데이터 제공 . 상세보기 및 원문데이터 링크 연결 . 특정건을 추출 선택하여 마이폴더로 저장 가능

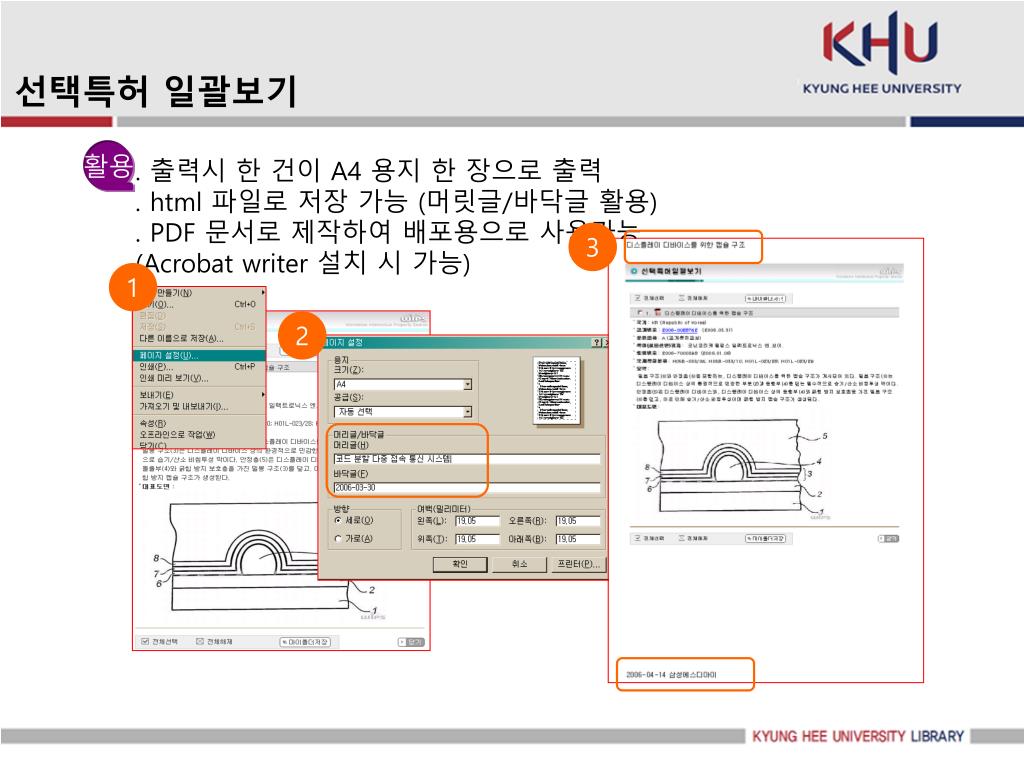

30. 선택특허 일괄보기 활용 . 출력시 한 건이 A4 용지 한 장으로 출력 . html 파일로 저장 가능 (머릿글/바닥글 활용) . PDF 문서로 제작하여 배포용으로 사용가능 (Acrobat writer 설치 시 가능) 3 1 2

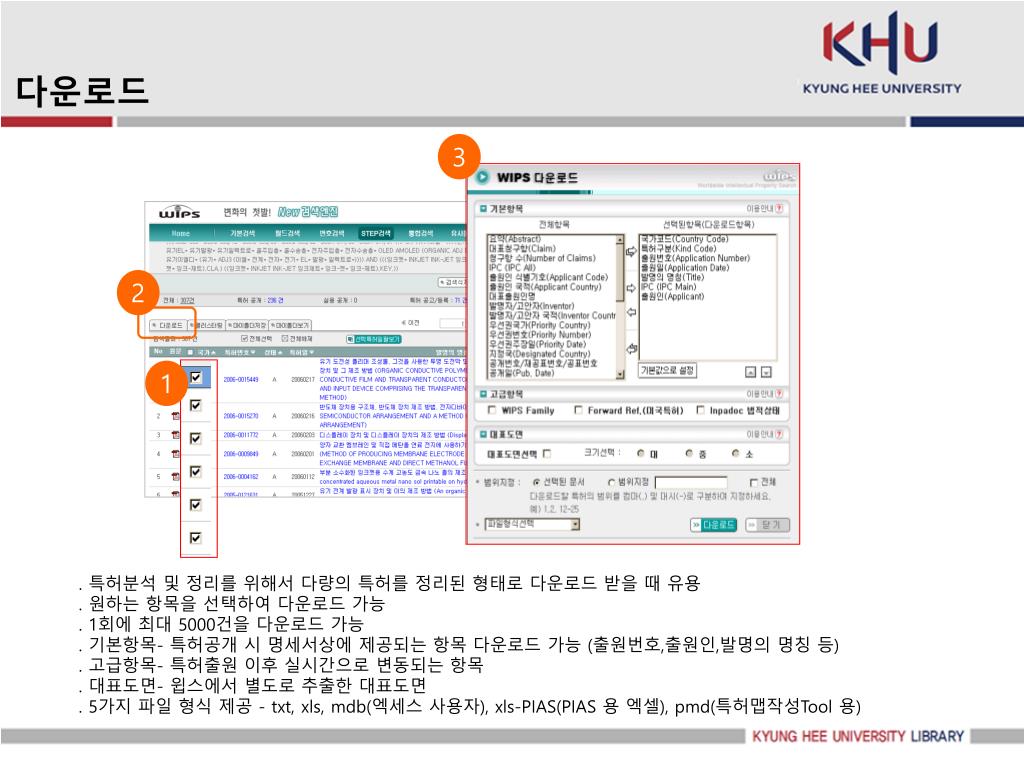

31. 다운로드 3 2 1 . 특허분석 및 정리를 위해서 다량의 특허를 정리된 형태로 다운로드 받을 때 유용 . 원하는 항목을 선택하여 다운로드 가능 . 1회에 최대 5000건을 다운로드 가능 . 기본항목- 특허공개 시 명세서상에 제공되는 항목 다운로드 가능 (출원번호,출원인,발명의 명칭 등) . 고급항목- 특허출원 이후 실시간으로 변동되는 항목 . 대표도면- 윕스에서 별도로 추출한 대표도면 . 5가지 파일 형식 제공 - txt, xls, mdb(엑세스 사용자), xls-PIAS(PIAS 용 엑셀), pmd(특허맵작성Tool 용)

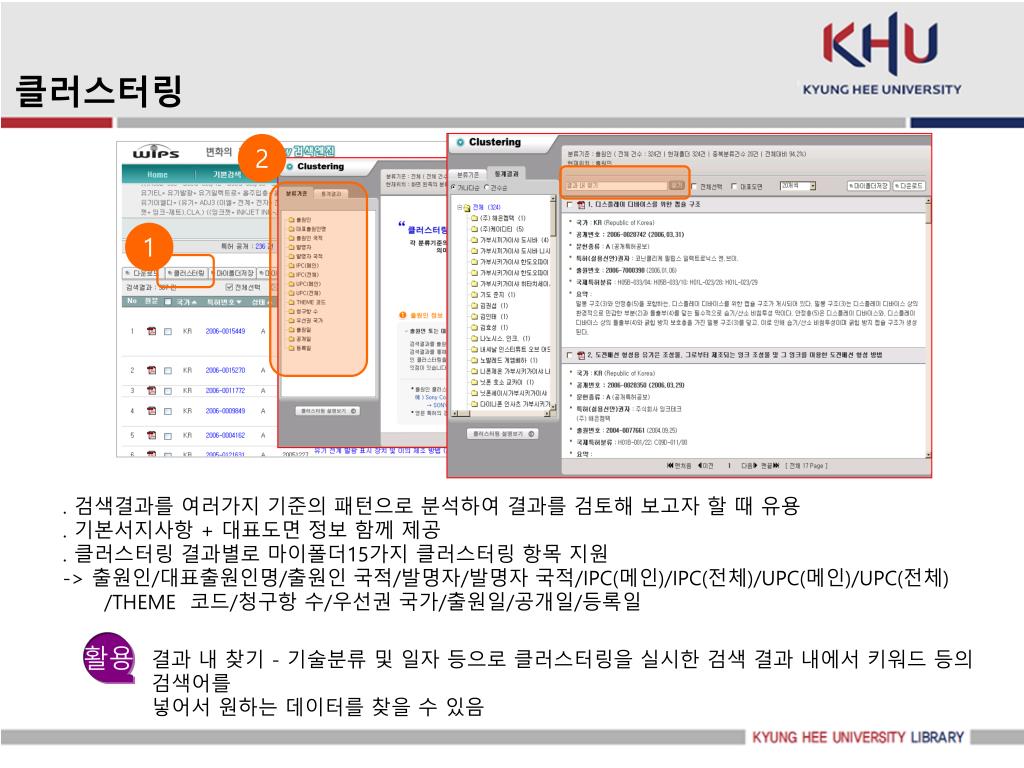

32. 클러스터링 2 1 . 검색결과를 여러가지 기준의 패턴으로 분석하여 결과를 검토해 보고자 할 때 유용 . 기본서지사항 + 대표도면 정보 함께 제공 . 클러스터링 결과별로 마이폴더15가지 클러스터링 항목 지원 -> 출원인/대표출원인명/출원인 국적/발명자/발명자 국적/IPC(메인)/IPC(전체)/UPC(메인)/UPC(전체) /THEME 코드/청구항 수/우선권 국가/출원일/공개일/등록일 활용 결과 내 찾기 - 기술분류 및 일자 등으로 클러스터링을 실시한 검색 결과 내에서 키워드 등의 검색어를 넣어서 원하는 데이터를 찾을 수 있음

33. 검색식 저장하기 2 1 3 . 중요한 검색식의 경우 별도로 마이폴더 내에 검색식을 저장할 수 있습니다. . 저장된 검색식을 다음번 검색시에 다시 불러서 검색할 수 있습니다. . 저장 시 해당 검색식에 대한 별도의 기록을 남겨서 검색식의 특징을 표기할 수 있습니다. 활용 팀별 및 프로젝트, 테마별로 별개의 검색식을 관리할 수 있습니다.

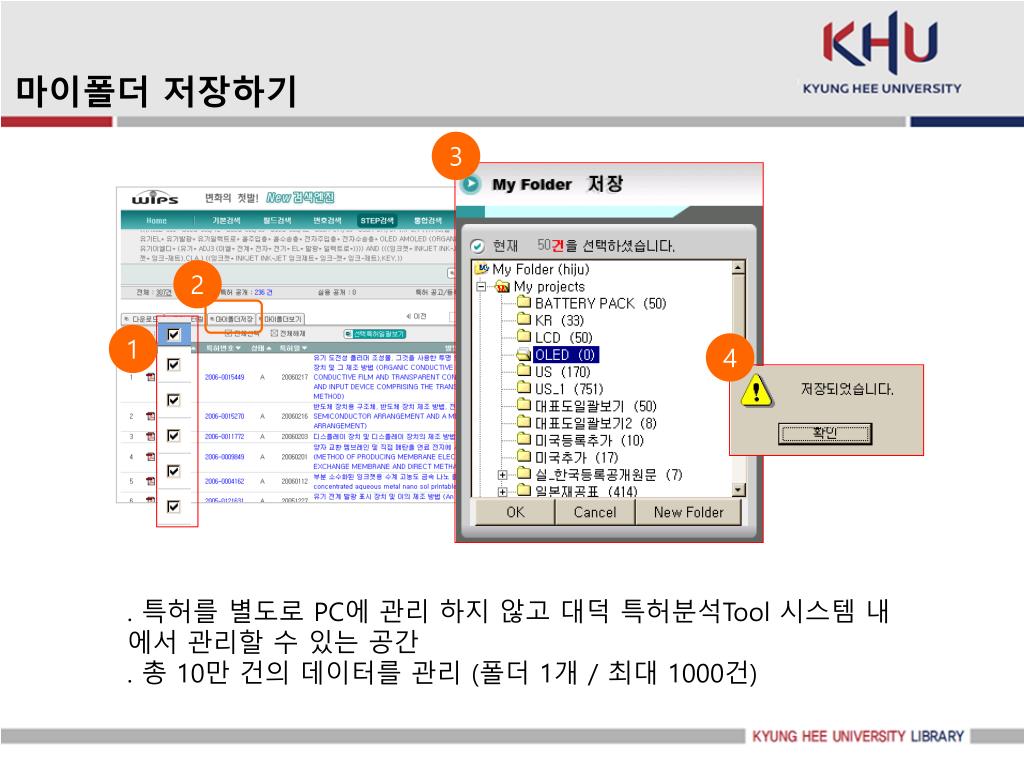

34. 마이폴더 저장하기 3 2 1 4 . 특허를 별도로 PC에 관리 하지 않고 대덕 특허분석Tool 시스템 내에서 관리할 수 있는 공간 . 총 10만 건의 데이터를 관리 (폴더 1개 / 최대 1000건)

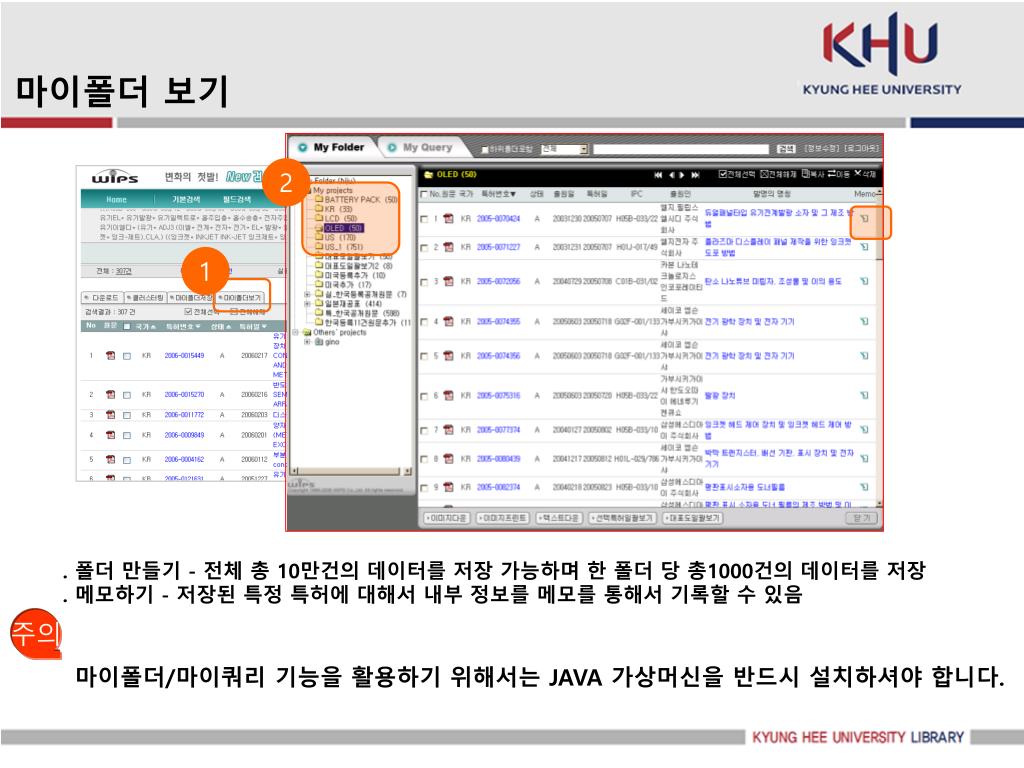

35. 마이폴더 보기 2 1 . 폴더 만들기 -전체 총 10만건의 데이터를 저장 가능하며 한 폴더 당 총1000건의 데이터를 저장 . 메모하기 - 저장된 특정 특허에 대해서 내부 정보를 메모를 통해서 기록할 수 있음 주의 마이폴더/마이쿼리 기능을 활용하기 위해서는 JAVA 가상머신을 반드시 설치하셔야 합니다.
