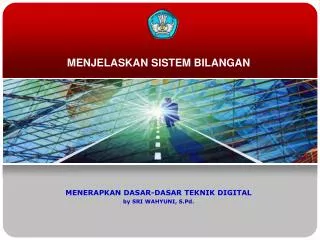

  1. MENJELASKAN SISTEM BILANGAN MENERAPKAN DASAR-DASAR TEKNIK DIGITAL by SRI WAHYUNI, S.Pd.

  2. TUJUAN Siswadapat: • Memahamisistembilangandesimal • Memahamisistembilanganbiner • Memahamisistembilanganoktal • Memahamisistembilanganheksadesimal • Menguasaikonversibilangan • Menguasaioperasiaritmatikabilangan • Menguasaikode-kodebilangan yang digunakanpadarangkaian digital TeknologidanRekayasa

  3. BILANGAN DESIMAL • Sistembilanganberbasis 10 • Angka/digit yang digunakan: 0,1,2,3,4,5,6,7,8,9 • Nilaiposisinya :..,103,102,101,100,10-1,... • Contoh: (1991)10 =(1x 103)+(9x10 2)+(9x10 1)+(1x10 0) = 1x1000+9x100+9x10+1 = 1000+900+90+1 = 1991 Teknologi dan Rekayasa

  4. BILANGAN BINER • Sistembilanganberbasis 2 • Angka/digit yang digunakan: 0 dan 1 • Nilaiposisinya :….25,24,23,22,21,20… • Contoh: (1001)2= = 1x23+0x22+0X21+1x20 = 8+0+0+1 = 9 Teknologi dan Rekayasa

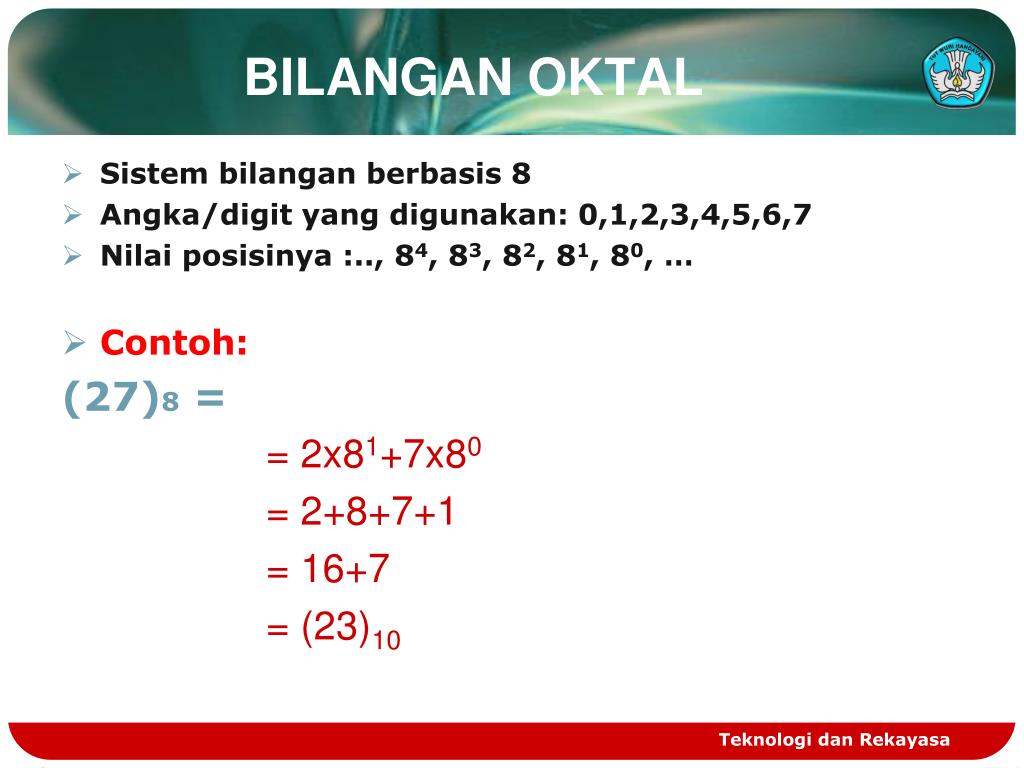

  5. BILANGAN OKTAL • Sistembilanganberbasis 8 • Angka/digit yang digunakan: 0,1,2,3,4,5,6,7 • Nilaiposisinya :.., 84, 83, 82, 81, 80, … • Contoh: (27)8 = = 2x81+7x80 = 2+8+7+1 = 16+7 = (23)10 Teknologi dan Rekayasa

  6. BILANGAN HEKSADESIMAL • Sistembilanganberbasis 16 • Angka/digit yang digunakan: 0,1,2,3,4,5,6,7,8,9,A,B,C,D,E,F • A=10,B=11,C=12,D=13,E=14,F=15 • Nilaiposisinya: :..,163,162,161,160,16-1,... • Contoh: (11)16 = 1x161 + 1x160 = 16+1 = (17)10 Teknologi dan Rekayasa

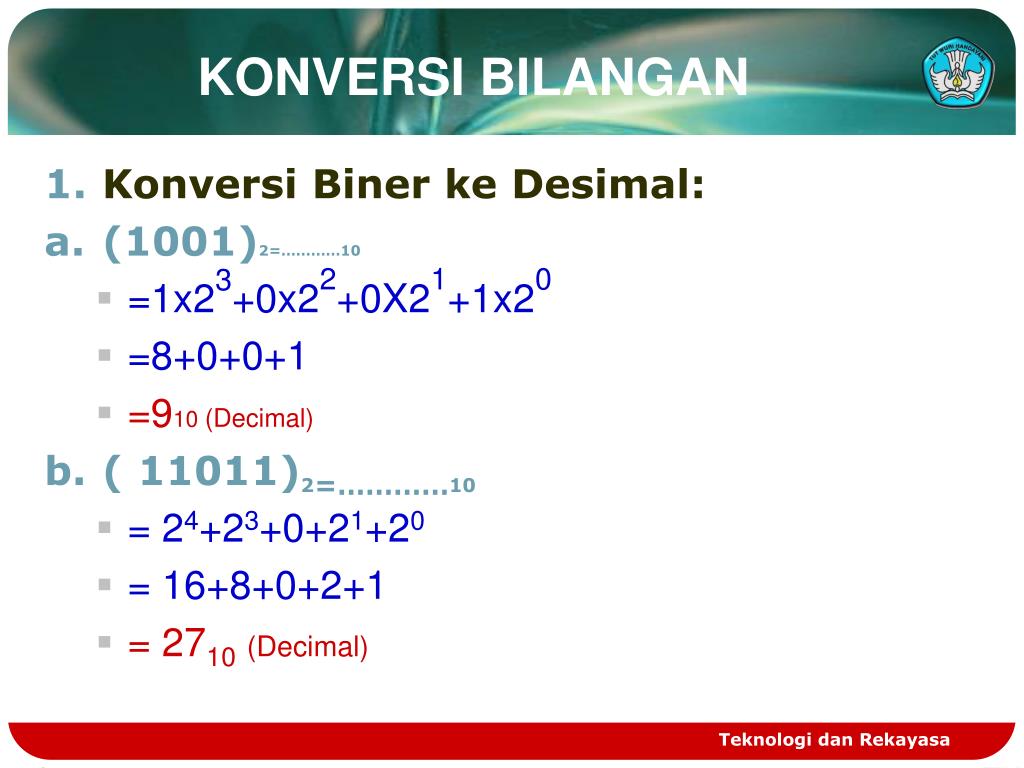

  7. KONVERSI BILANGAN • KonversiBinerkeDesimal: • (1001)2=…………10 • =1x23+0x22+0X21+1x20 • =8+0+0+1 • =910 (Decimal) • ( 11011)2=…………10 • = 24+23+0+21+20 • = 16+8+0+2+1 • = 2710(Decimal) Teknologi dan Rekayasa

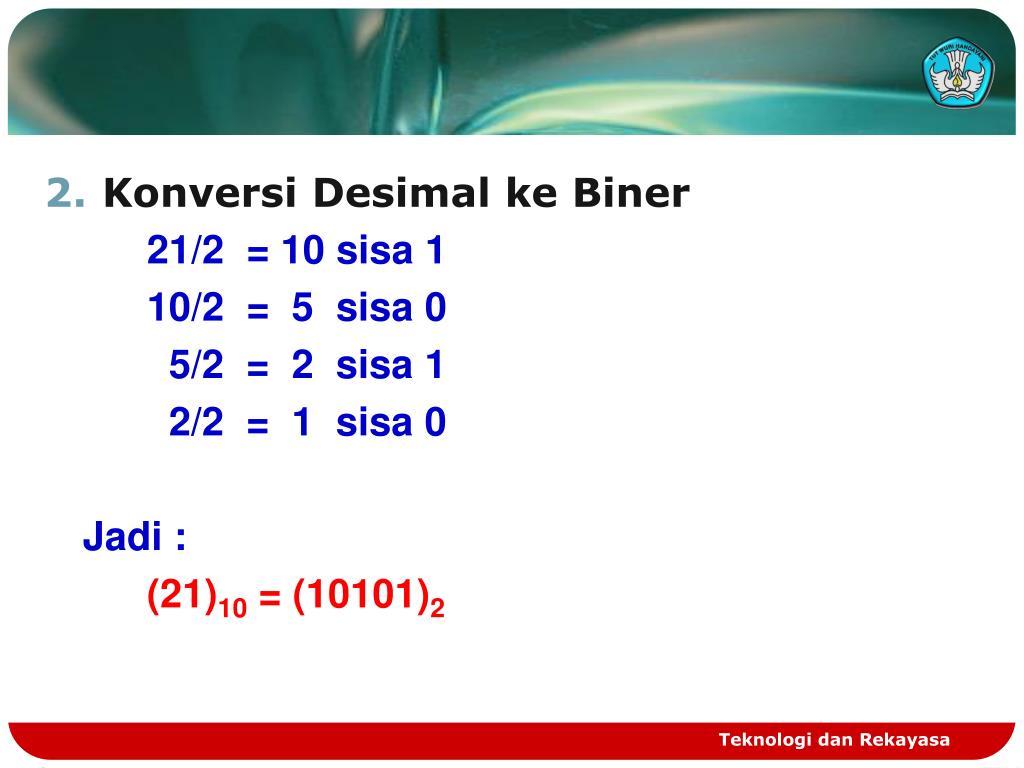

  8. KonversiDesimalkeBiner 21/2 = 10 sisa 1 10/2 = 5 sisa 0 5/2 = 2 sisa 1 2/2 = 1 sisa 0 Jadi : (21)10 = (10101)2 Teknologi dan Rekayasa

  9. KonversiOktalkeDesimal (27)8akandiubahkeDesimal (27)8 = 2 x 81 +7 x 80 = 2 x 8 + 7 x 1 = 16 + 7 = (23)10 Teknologi dan Rekayasa

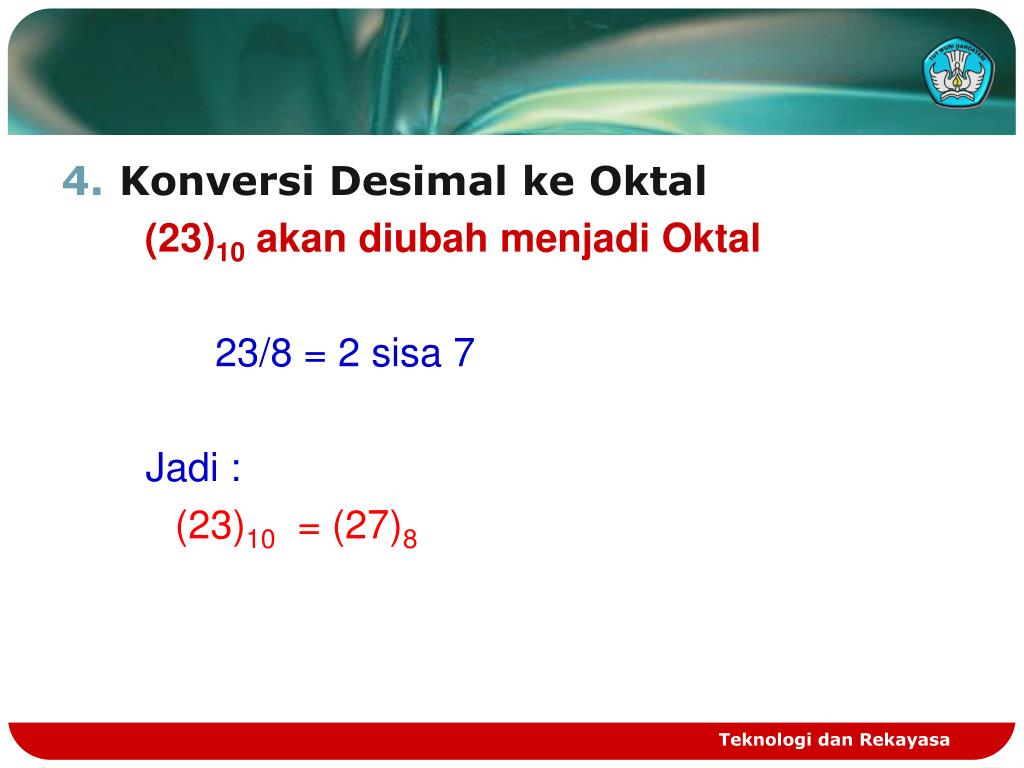

  10. KonversiDesimalkeOktal (23)10akandiubahmenjadiOktal 23/8 = 2 sisa 7 Jadi : (23)10 = (27)8 Teknologi dan Rekayasa

  11. KonversiBinerkeOktal UntukmengubahBinerkeOktal, Binerdikelompokkan ke-3 bit. Contoh: (1011110)2 = 1 011 110 = 1 3 6 Jadi : (101110)2 = (136)8 Teknologi dan Rekayasa

  12. KonversiHeksadesimalkeDesimal (11)16akandiubahkeDesimal (11)16 = 1 X 161 + 1 X 160 = 16 + 1 = (17)10 Teknologi dan Rekayasa

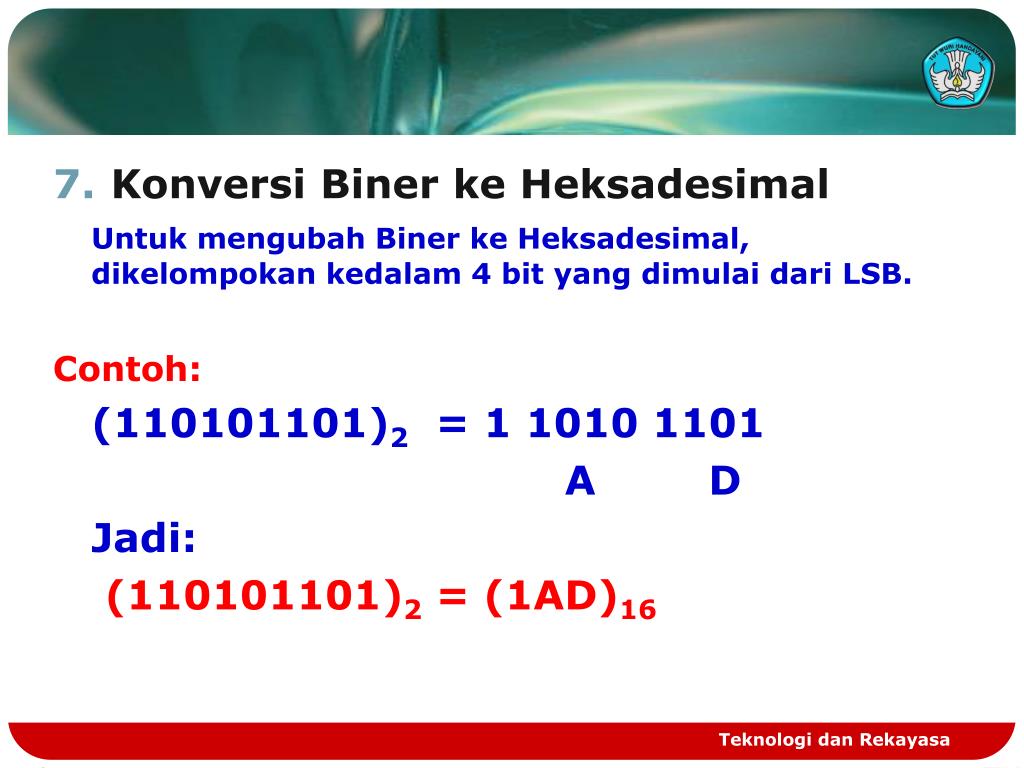

  13. KonversiBinerkeHeksadesimal UntukmengubahBinerkeHeksadesimal, dikelompokankedalam 4 bit yang dimulaidari LSB. Contoh: (110101101)2 = 1 1010 1101 A D Jadi: (110101101)2 = (1AD)16 Teknologi dan Rekayasa

  14. KonversiHeksadesimalkeBiner UntukmengubahHeksadesimalkeBinersau per satuangkadalamheksadesimaldiubah ke-4 bit biner. Contoh: (13)16 = 1 3 0001 0011 Jadi: (13)16 = (10011)2 Teknologi dan Rekayasa

  15. OPERASI ARITMATIKA DENGAN BILANGAN BINER • PenjumlahanBilanganBiner Syarat: 0+0=0,sisa 0 0+1=1,sisa 0 1+0=1,sisa 0 1+1=0,sisa 1 Contoh: 1110 0101 + 10011 Teknologi dan Rekayasa

  16. PenguranganBilanganBiner 1001 1001 0111 – dikomplemenkan1000 + 10001 1 + 0010 Teknologi dan Rekayasa

  17. PerkalianBilanganBiner PerkalianBilanganBinerdilakukndengancarapenjumlahandanpergeseransatuposisisetiaplangkah. Contoh: 10101 X 110 a.KeadaanAwal 00000 Teknologi dan Rekayasa

  18. b. BilanganPengali =1, geser 00000 c.Bilangankedua = 1, bilangan yang dikalidigeserdandijumlahkan. 00000 10101 101010 Teknologi dan Rekayasa

  19. d.Pengali ke-3 = 1, geserdanjumlahkan 101010 10101 1111110 Jadijumlahnyaialah: 1111110 Teknologi dan Rekayasa

  20. PembagianBilanganBiner Pembagianpadabilanganbinersamadenganpembagianbilangandesimal. Teknologi dan Rekayasa

  21. Contoh: 111/100 100/ 1.11 111 -100 110 -100 100 -100 000 Jadi hasilnya adalah: 1.11 Teknologi dan Rekayasa

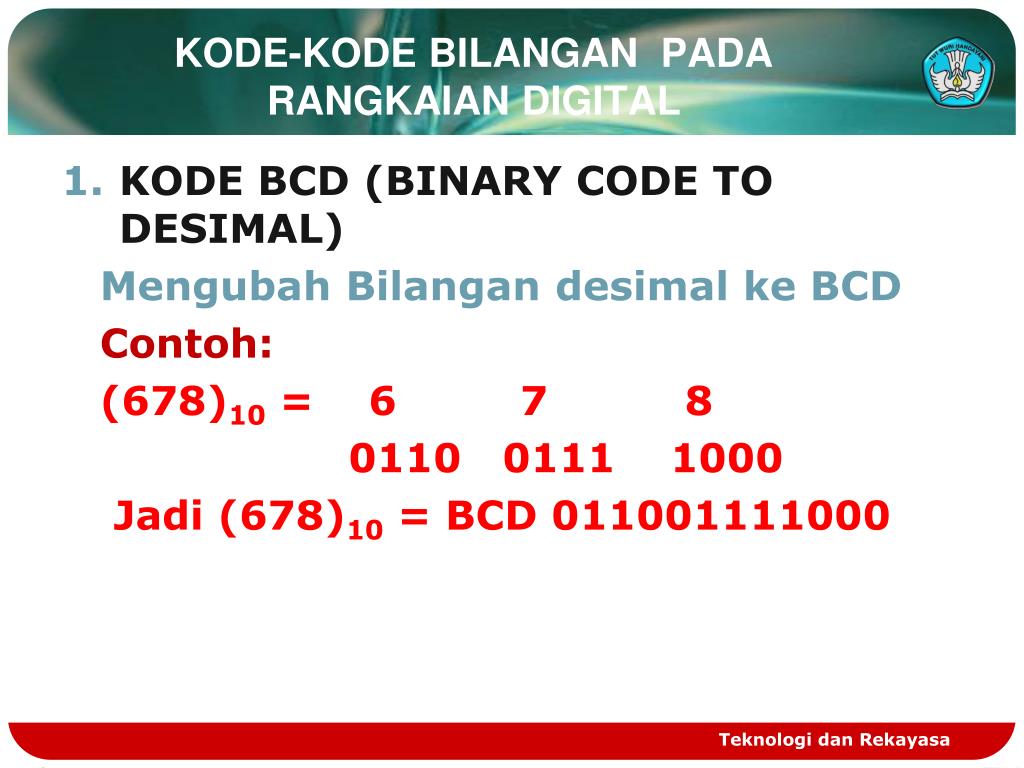

  22. KODE-KODE BILANGAN PADA RANGKAIAN DIGITAL • KODE BCD (BINARY CODE TO DESIMAL) MengubahBilangandesimalke BCD Contoh: (678)10 = 6 7 8 0110 0111 1000 Jadi (678)10 = BCD 011001111000 Teknologi dan Rekayasa

  23. MengubahKode BCD keDesimal. Contoh : BCD 0101100000101001 0101 1000 0010 1001 5 8 2 9 Jadi : BCD 0101100000101001 = (5829)10 Teknologi dan Rekayasa

  24. KODE EXCESS-3 Kodeinibiasanyadigunakanuntukmengantikankode BCD. Contoh: (64)10 • Langkah 1. tambahkan 3 padasetiap angkadesimal 6 4 3 3 9 7 Teknologi dan Rekayasa

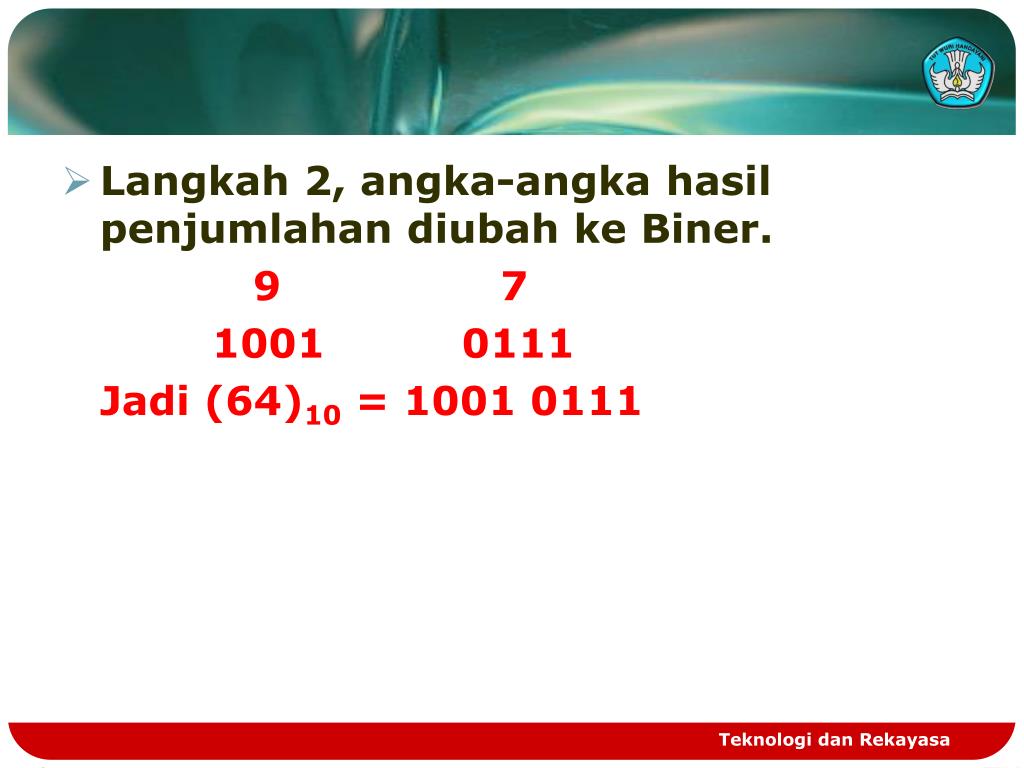

  25. Langkah 2, angka-angkahasilpenjumlahandiubahkeBiner. 9 7 1001 0111 Jadi (64)10 = 1001 0111 Teknologi dan Rekayasa

  26. KODE GRAY MengubahBinerke GRAY. Contoh : (10110)2 1 0 1 1 0 Biner 1 1 1 0 1 GRAY. Teknologi dan Rekayasa

  27. Mengubah GRAY keBiner. Contoh : (101) 1 1 0 1 GRAY 1 0 0 1 Biner Teknologi dan Rekayasa

  28. The End Teknologi dan Rekayasa
