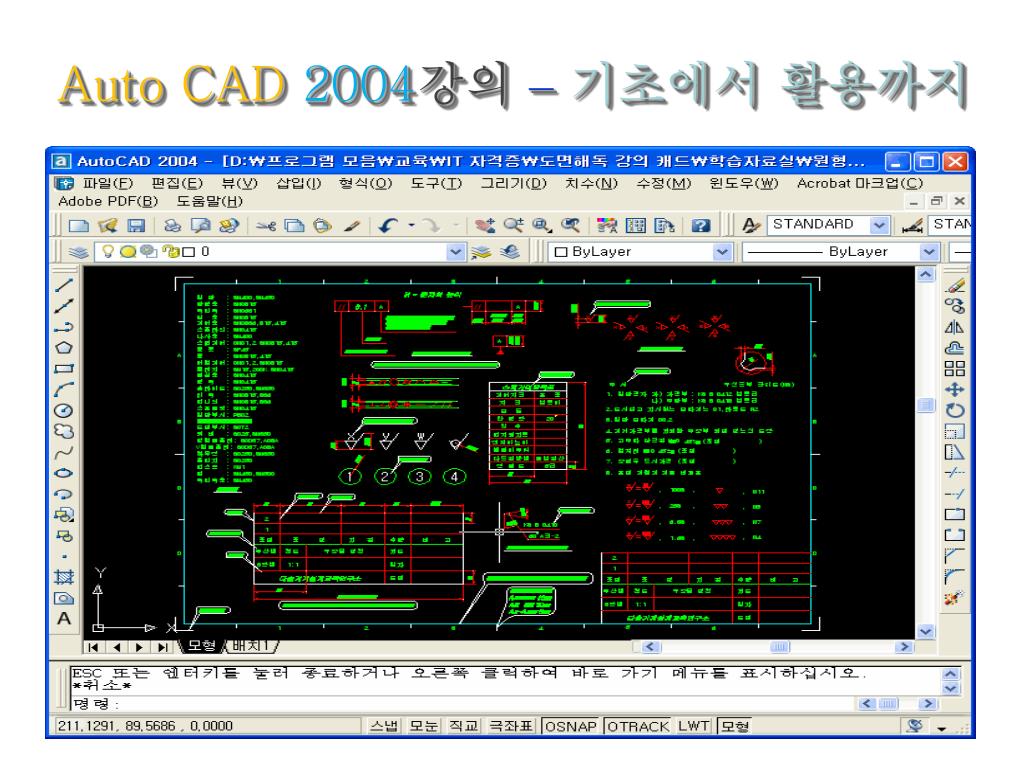

Auto CAD 2004 강의 – 기초에서 활용까지

Auto CAD2004강의–기초에서 활용까지

제 23장 Auto CAD 도면층 사용하기

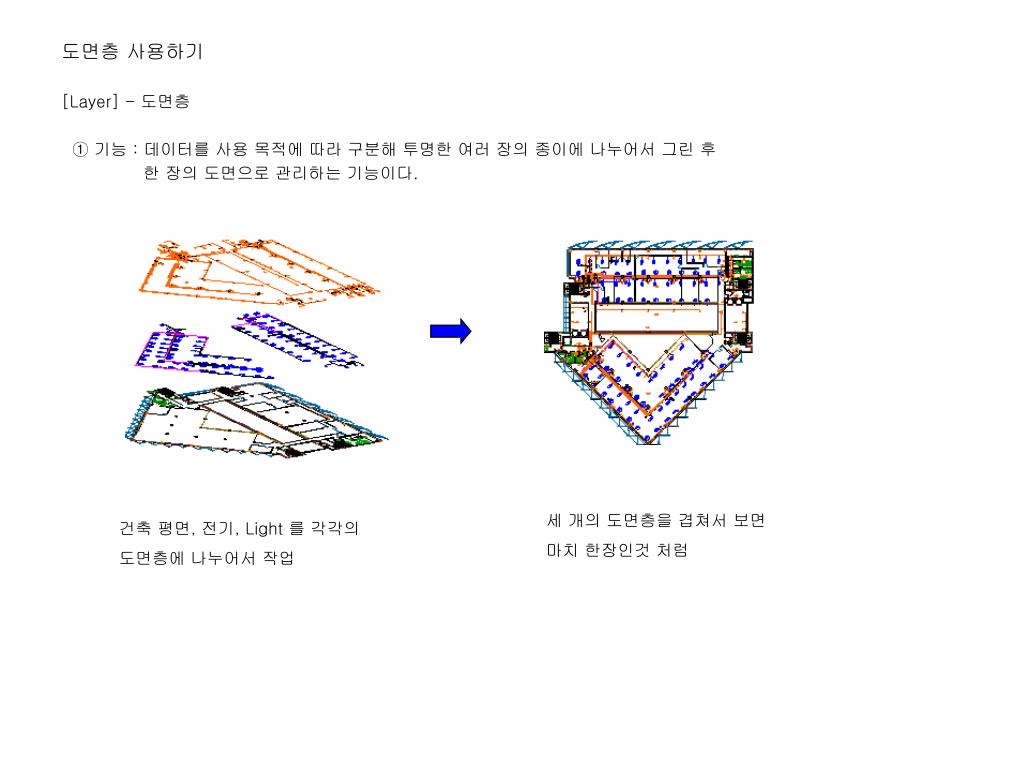

도면층 사용하기 [Layer] - 도면층 ① 기능 : 데이터를 사용 목적에 따라 구분해 투명한 여러 장의 종이에 나누어서 그린 후 한 장의 도면으로 관리하는 기능이다. 세 개의 도면층을 겹쳐서 보면 마치 한장인것 처럼 건축 평면, 전기, Light 를 각각의 도면층에 나누어서 작업

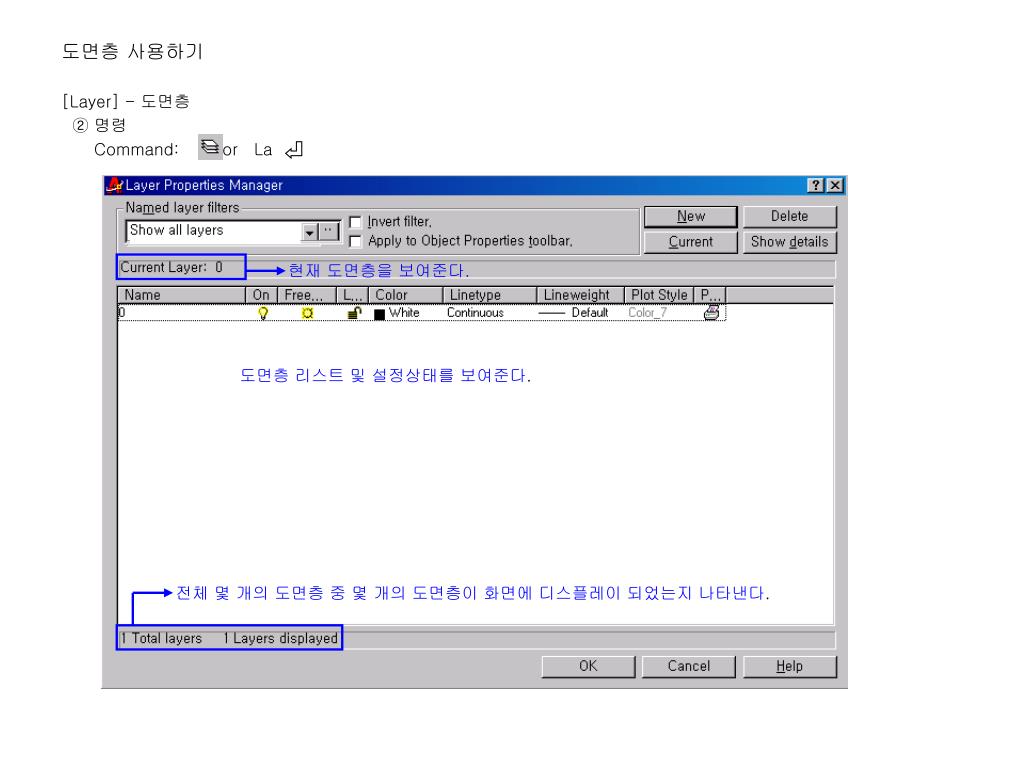

도면층 사용하기 [Layer] - 도면층 ② 명령 Command: or La 현재 도면층을 보여준다. 도면층 리스트 및 설정상태를 보여준다. 전체 몇 개의 도면층 중 몇 개의 도면층이 화면에 디스플레이 되었는지 나타낸다.

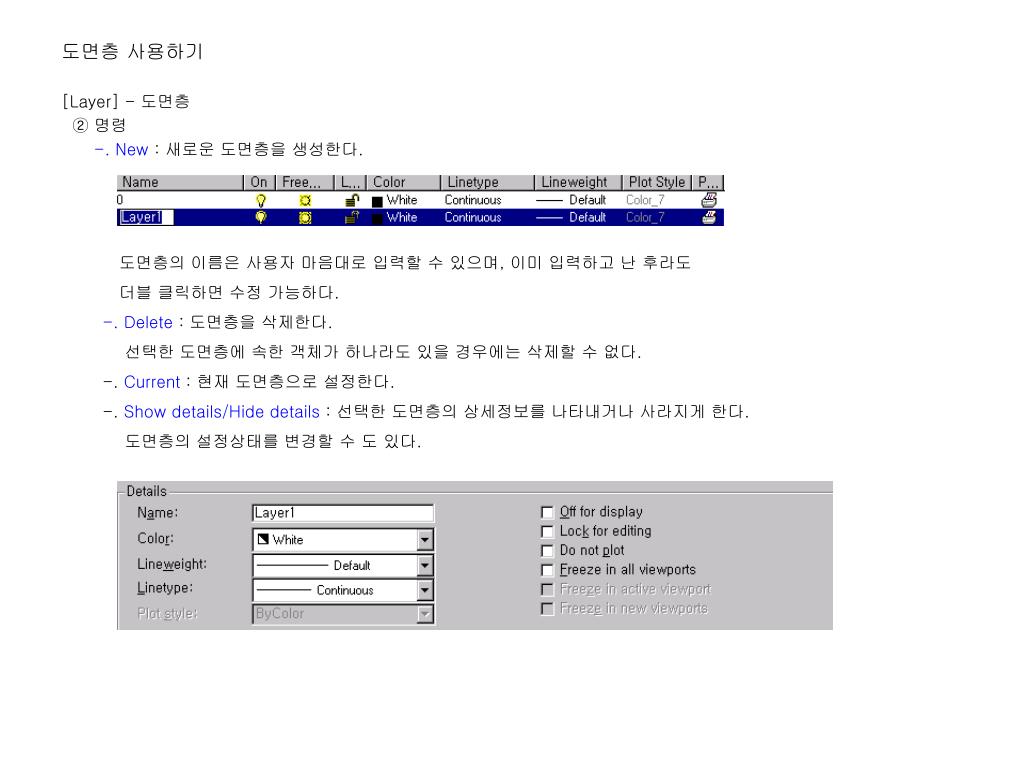

도면층 사용하기 [Layer] - 도면층 ② 명령 -. New : 새로운 도면층을 생성한다. 도면층의 이름은 사용자 마음대로 입력할 수 있으며, 이미 입력하고 난 후라도 더블 클릭하면 수정 가능하다. -. Delete : 도면층을 삭제한다. 선택한 도면층에 속한 객체가 하나라도 있을 경우에는 삭제할 수 없다. -. Current : 현재 도면층으로 설정한다. -. Show details/Hide details : 선택한 도면층의 상세정보를 나타내거나 사라지게 한다. 도면층의 설정상태를 변경할 수 도 있다.

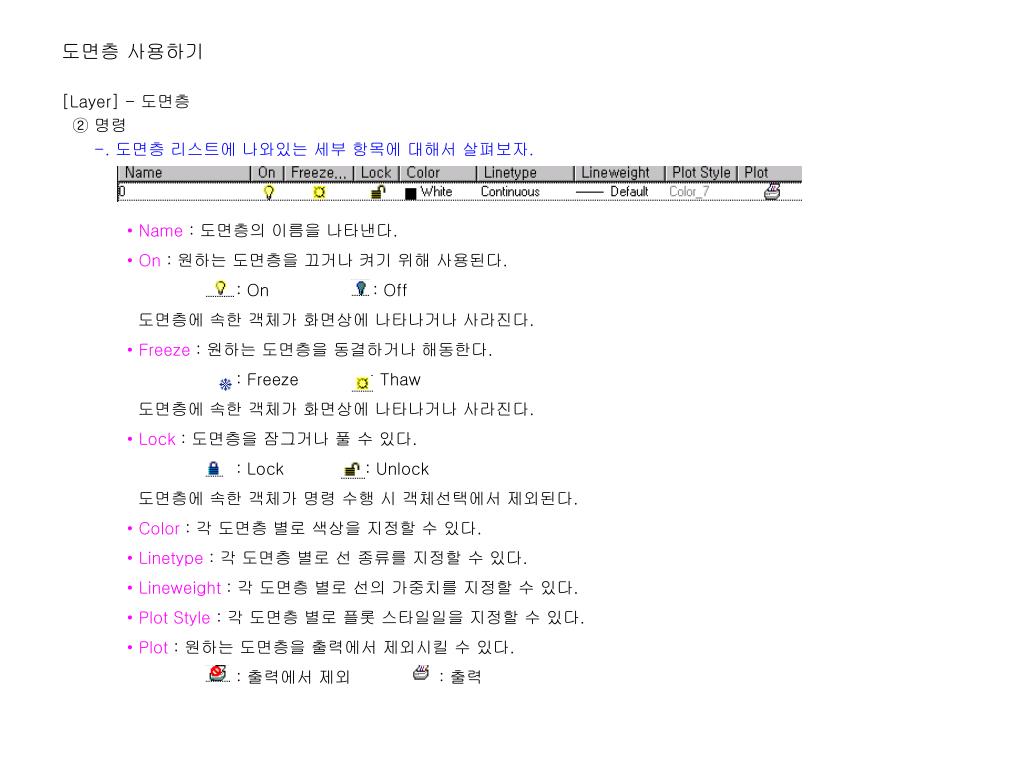

도면층 사용하기 [Layer] - 도면층 ② 명령 -. 도면층 리스트에 나와있는 세부 항목에 대해서 살펴보자. • Name : 도면층의 이름을 나타낸다. • On : 원하는 도면층을 끄거나 켜기 위해 사용된다. : On : Off 도면층에 속한 객체가 화면상에 나타나거나 사라진다. • Freeze : 원하는 도면층을 동결하거나 해동한다. : Freeze : Thaw 도면층에 속한 객체가 화면상에 나타나거나 사라진다. • Lock : 도면층을 잠그거나 풀 수 있다. : Lock : Unlock 도면층에 속한 객체가 명령 수행 시 객체선택에서 제외된다. • Color : 각 도면층 별로 색상을 지정할 수 있다. • Linetype : 각 도면층 별로 선 종류를 지정할 수 있다. • Lineweight : 각 도면층 별로 선의 가중치를 지정할 수 있다. • Plot Style : 각 도면층 별로 플롯 스타일일을 지정할 수 있다. • Plot : 원하는 도면층을 출력에서 제외시킬 수 있다. : 출력에서 제외 : 출력

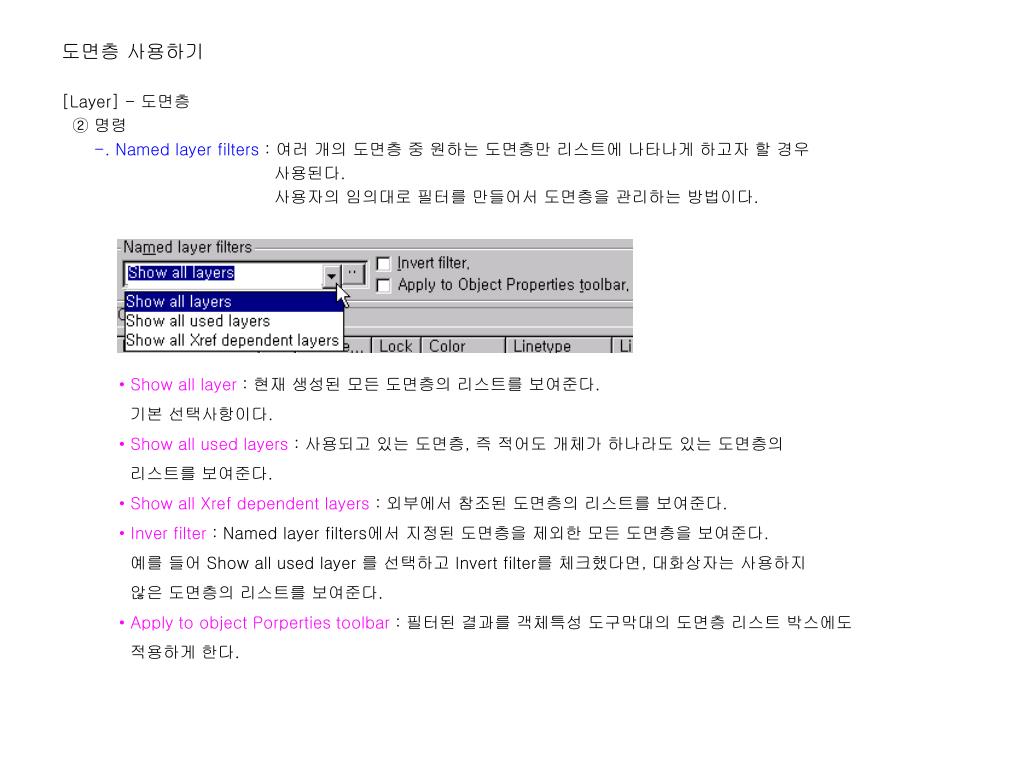

도면층 사용하기 [Layer] - 도면층 ② 명령 -. Named layer filters : 여러 개의 도면층 중 원하는 도면층만 리스트에 나타나게 하고자 할 경우 사용된다. 사용자의 임의대로 필터를 만들어서 도면층을 관리하는 방법이다. • Show all layer : 현재 생성된 모든 도면층의 리스트를 보여준다. 기본 선택사항이다. • Show all used layers : 사용되고 있는 도면층, 즉 적어도 개체가 하나라도 있는 도면층의 리스트를 보여준다. • Show all Xref dependent layers : 외부에서 참조된 도면층의 리스트를 보여준다. • Inver filter : Named layer filters에서 지정된 도면층을 제외한 모든 도면층을 보여준다. 예를 들어 Show all used layer 를 선택하고 Invert filter를 체크했다면, 대화상자는 사용하지 않은 도면층의 리스트를 보여준다. • Apply to object Porperties toolbar : 필터된 결과를 객체특성 도구막대의 도면층 리스트 박스에도 적용하게 한다.

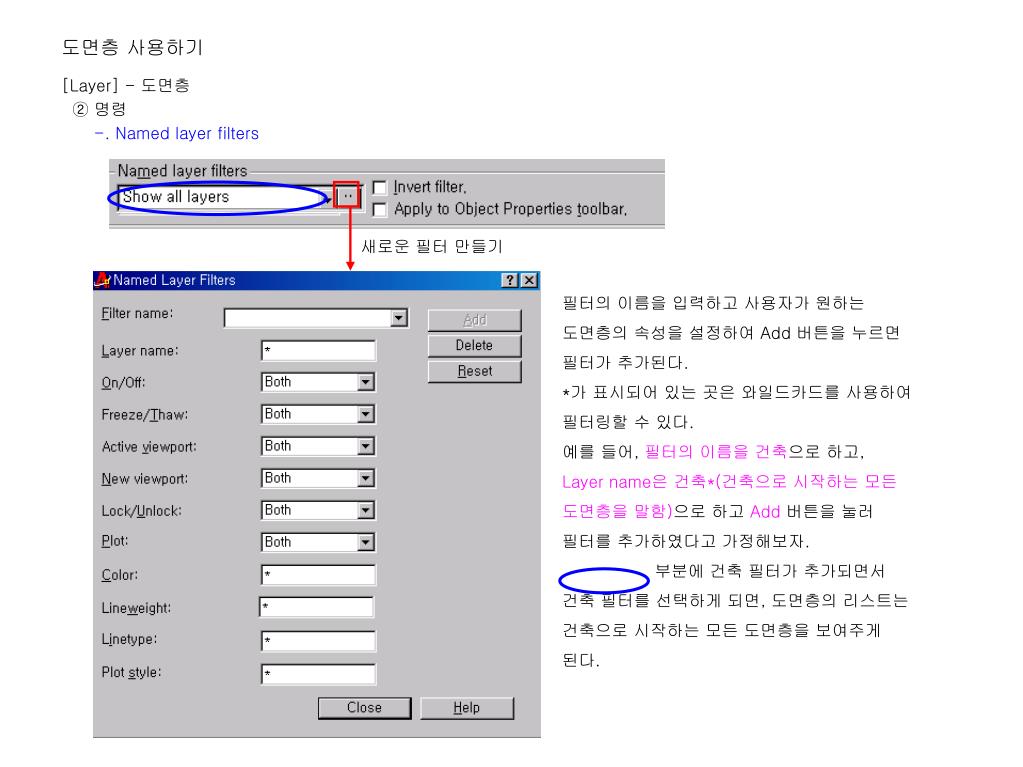

도면층 사용하기 [Layer] - 도면층 ② 명령 -. Named layer filters 새로운 필터 만들기 필터의 이름을 입력하고 사용자가 원하는 도면층의 속성을 설정하여 Add 버튼을 누르면 필터가 추가된다. *가 표시되어 있는 곳은 와일드카드를 사용하여 필터링할 수 있다. 예를 들어, 필터의 이름을 건축으로 하고, Layer name은 건축*(건축으로 시작하는 모든 도면층을 말함)으로 하고 Add버튼을 눌러 필터를 추가하였다고 가정해보자. 부분에 건축 필터가 추가되면서 건축 필터를 선택하게 되면, 도면층의 리스트는 건축으로 시작하는 모든 도면층을 보여주게 된다.

도면층 사용하기 [Layer] - 도면층 ③ 참고 -. 기본 도면층으로 모든 새도면은 0번 도면층을 가지고 있으며, 삭제할 수 없다. 도면에 치수를 기입했을 때 Defpoint 도 기본적으로 생성되어지는 도면층이다. Defpoint 도면층은 치수에 관련된 데이터를 가지고 있으며, 삭제할 수 없다. 또한, Defpoint 도면층은 출력에서 제외되므로 사용자는 다른 객체가 이 도면층에 속하지 않도록 주의해야 한다. -. Bulayer의 의미 : 도면층에서 지정한 색상이란 의미이므로 Color의 속성을 Bylyer로 설정하고 작업했다면. 도면층의 색상이 바뀌면 이는 그려진 객체도 속한 도면층의 속성에 따라 바뀌게 된다. -. 원하는 도면층에서 작업하기 : 원하는 도면층을 Current (현재 도면층) 로 두고 작업하면 된다. 이는 Layer Properties Manager 에서 설정하여도 되고 에서 화살표를 눌러 원하는 도면층을 선택하여 설정하여도 된다. 대부분 도면층 생성 시 Layer Properties Manager 를 많이 이용하고 그 외는 를 많이 사용한다.

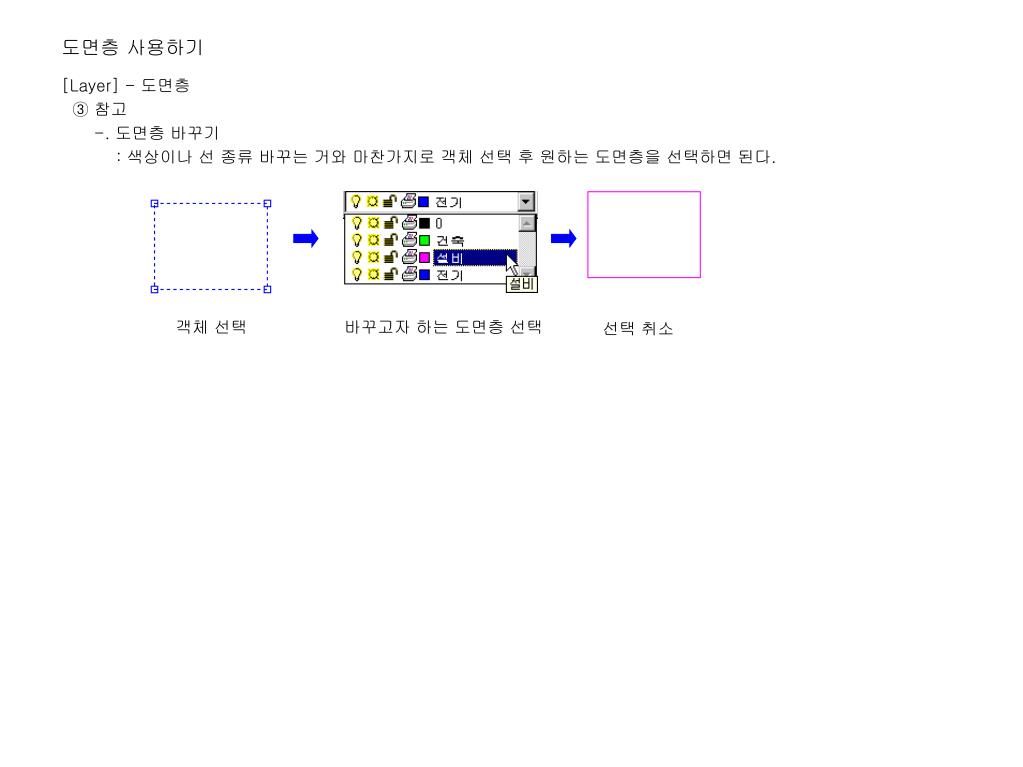

도면층 사용하기 [Layer] - 도면층 ③ 참고 -. 도면층 바꾸기 : 색상이나 선 종류 바꾸는 거와 마찬가지로 객체 선택 후 원하는 도면층을 선택하면 된다. 객체 선택 바꾸고자 하는 도면층 선택 선택 취소

도면층 사용하기 [Ai-molc] – Make Object’s Layer Current : 선택한 객체의 도면층이 현재 도면층으로 바뀐다. 도면은 항상 현재 도면층에서 작성하게 된다. 원하는 도면층을 현재 도면층으로 만들어, 그 도면층에서 새로운 개체를 작성할 수 있다. 다른 도면층을 현재 도면층으로 만들면, 작성하는 새 개체는 새로운 그 현재 도면층에서 작성되며, 그 도면층의 색상, 선 종류, 선 가중치 및 플롯 유형을 사용한다. (모든 객체 특성이 BYLAYER의 기본 설정값을 유지하는 경우) 동결된 도면층이나 외부참조 종속 도면층은 현재 도면층으로 만들 수 없다. 객체와 연관된 도면층을 현재 도면층으로 만들려면, 해당 개체를 선택한 다음 객체 특성 도구막대에서 를 선택한다.

제 24장 Auto CAD 문자 작성하기 1

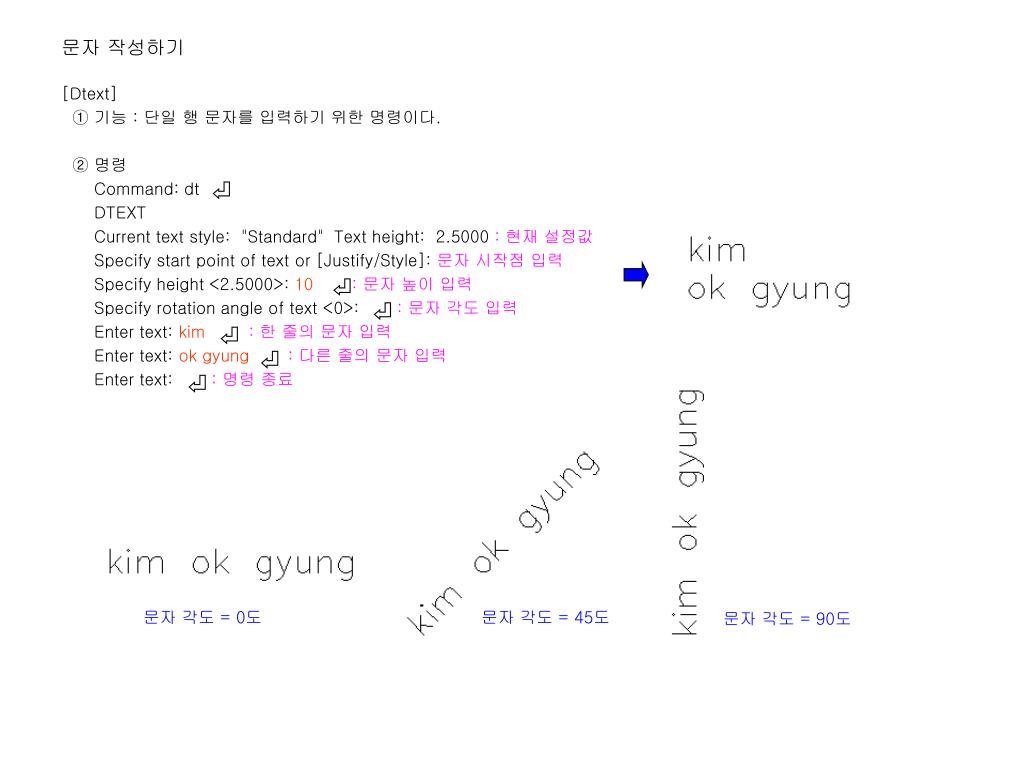

문자 작성하기 [Dtext] ① 기능 : 단일 행 문자를 입력하기 위한 명령이다. ② 명령 Command: dt DTEXT Current text style: "Standard" Text height: 2.5000 : 현재 설정값 Specify start point of text or [Justify/Style]: 문자 시작점 입력 Specify height <2.5000>: 10 : 문자 높이 입력 Specify rotation angle of text <0>: : 문자 각도 입력 Enter text: kim : 한 줄의 문자 입력 Enter text: ok gyung: 다른 줄의 문자 입력 Enter text:: 명령 종료 문자 각도 = 0도 문자 각도 = 45도 문자 각도 = 90도

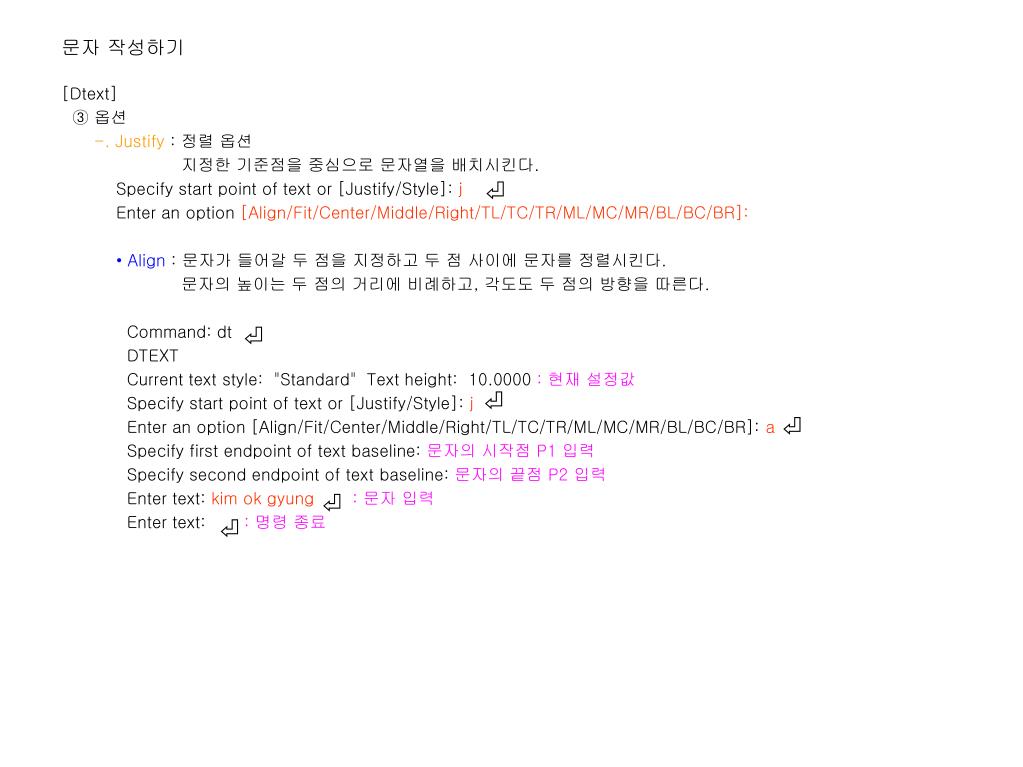

문자 작성하기 [Dtext] ③ 옵션 -. Justify : 정렬 옵션 지정한 기준점을 중심으로 문자열을 배치시킨다. Specify start point of text or [Justify/Style]: j Enter an option [Align/Fit/Center/Middle/Right/TL/TC/TR/ML/MC/MR/BL/BC/BR]: • Align : 문자가 들어갈 두 점을 지정하고 두 점 사이에 문자를 정렬시킨다. 문자의 높이는 두 점의 거리에 비례하고, 각도도 두 점의 방향을 따른다. Command: dt DTEXT Current text style: "Standard" Text height: 10.0000 : 현재 설정값 Specify start point of text or [Justify/Style]: j Enter an option [Align/Fit/Center/Middle/Right/TL/TC/TR/ML/MC/MR/BL/BC/BR]: a Specify first endpoint of text baseline: 문자의 시작점 P1 입력 Specify second endpoint of text baseline: 문자의 끝점 P2 입력 Enter text: kim ok gyung : 문자 입력 Enter text: : 명령 종료

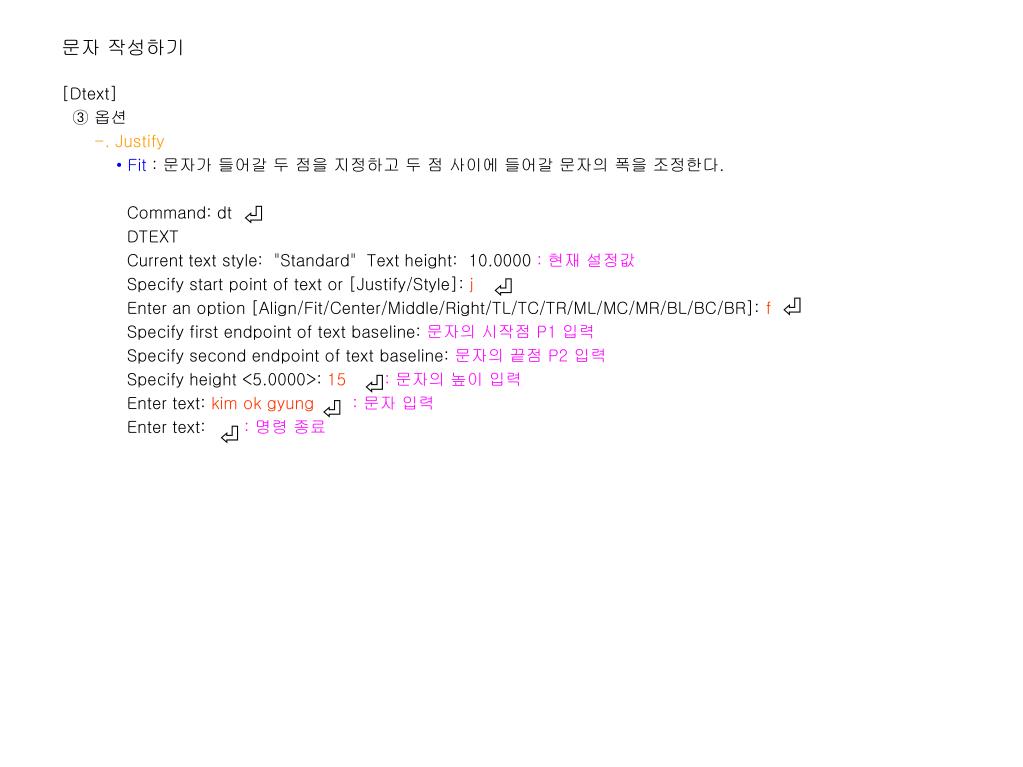

문자 작성하기 [Dtext] ③ 옵션 -. Justify • Fit : 문자가 들어갈 두 점을 지정하고 두 점 사이에 들어갈 문자의 폭을 조정한다. Command: dt DTEXT Current text style: "Standard" Text height: 10.0000 : 현재 설정값 Specify start point of text or [Justify/Style]: j Enter an option [Align/Fit/Center/Middle/Right/TL/TC/TR/ML/MC/MR/BL/BC/BR]: f Specify first endpoint of text baseline: 문자의 시작점 P1 입력 Specify second endpoint of text baseline: 문자의 끝점 P2 입력 Specify height <5.0000>: 15: 문자의 높이 입력 Enter text: kim ok gyung: 문자 입력 Enter text: : 명령 종료

문자 작성하기 [Dtext] ③ 옵션 -. Justify • Center : 입력한 점을 문자의 중심으로 문자를 정렬시킨다. Command: dt DTEXT Current text style: "Standard" Text height: 10.0000 : 현재 설정값 Specify start point of text or [Justify/Style]: j Enter an option [Align/Fit/Center/Middle/Right/TL/TC/TR/ML/MC/MR/BL/BC/BR]: c Specify center point of text:문자의 중심점 P1 입력 Specify height <5.0000>: 15: 문자의 높이 입력 Specify rotation angle of text <0>:: 문자의 각도 입력 Enter text: kim ok gyung: 문자 입력 Enter text: ok gyung: 문자 입력 Enter text:gyung : 문자 입력 Enter text: : 명령 종료

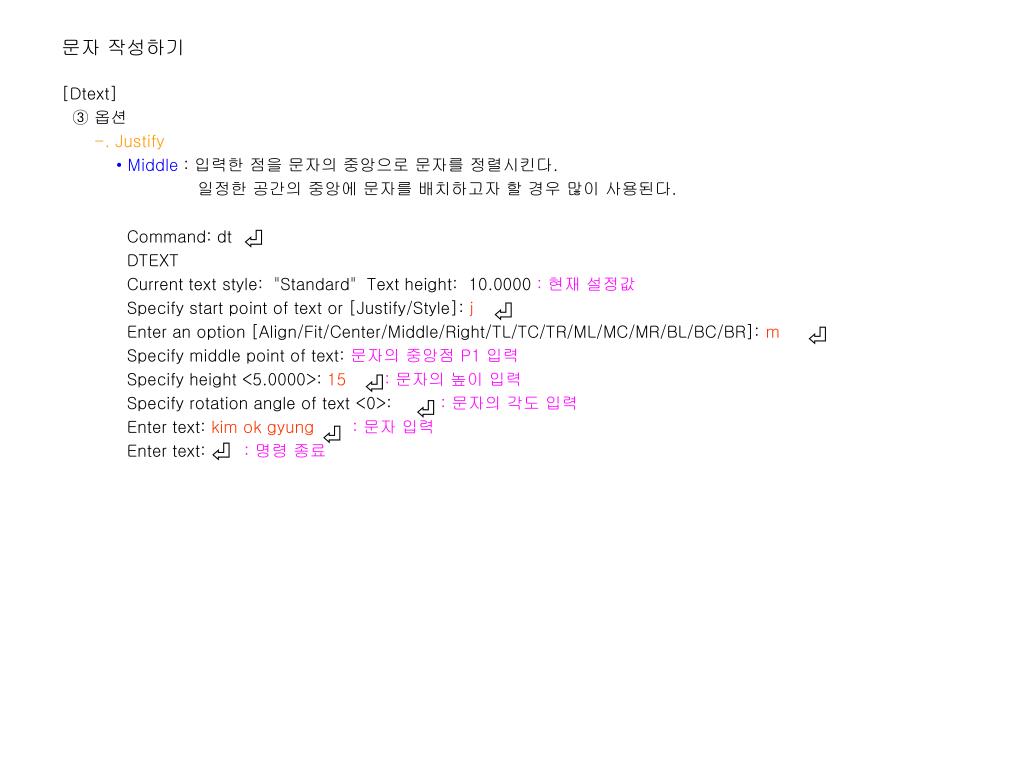

문자 작성하기 [Dtext] ③ 옵션 -. Justify • Middle : 입력한 점을 문자의 중앙으로 문자를 정렬시킨다. 일정한 공간의 중앙에 문자를 배치하고자 할 경우 많이 사용된다. Command: dt DTEXT Current text style: "Standard" Text height: 10.0000 : 현재 설정값 Specify start point of text or [Justify/Style]: j Enter an option [Align/Fit/Center/Middle/Right/TL/TC/TR/ML/MC/MR/BL/BC/BR]: m Specify middle point of text: 문자의 중앙점 P1 입력 Specify height <5.0000>: 15: 문자의 높이 입력 Specify rotation angle of text <0>:: 문자의 각도 입력 Enter text: kim ok gyung: 문자 입력 Enter text: : 명령 종료

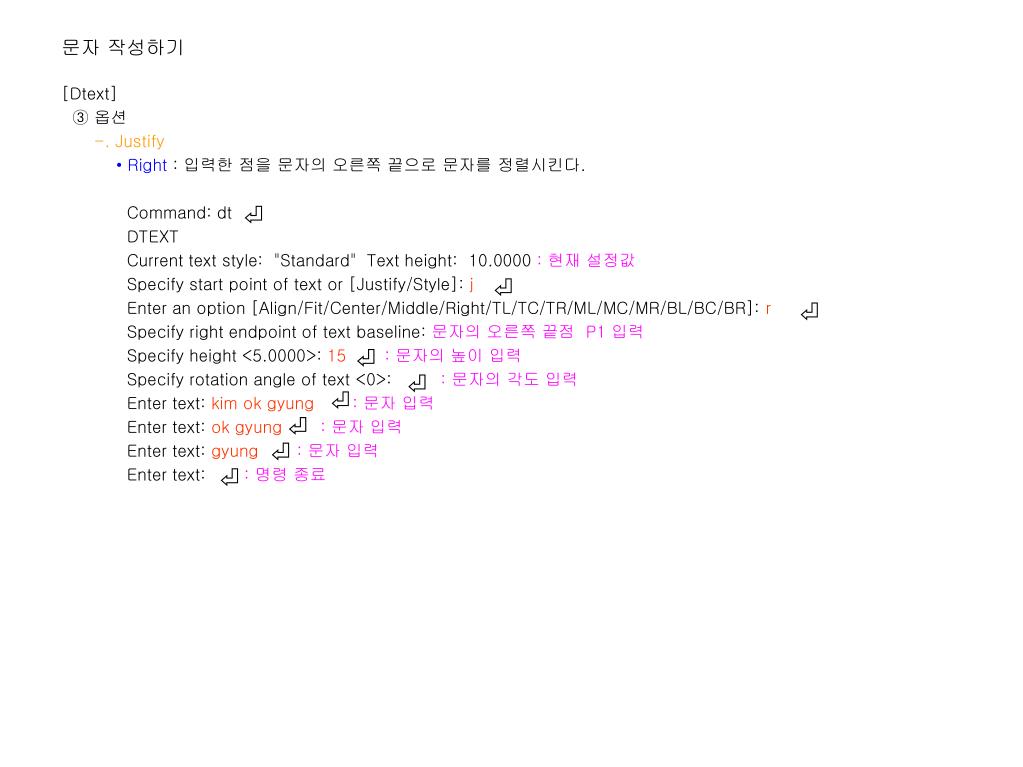

문자 작성하기 [Dtext] ③ 옵션 -. Justify • Right : 입력한 점을 문자의 오른쪽 끝으로 문자를 정렬시킨다. Command: dt DTEXT Current text style: "Standard" Text height: 10.0000 : 현재 설정값 Specify start point of text or [Justify/Style]: j Enter an option [Align/Fit/Center/Middle/Right/TL/TC/TR/ML/MC/MR/BL/BC/BR]: r Specify right endpoint of text baseline:문자의 오른쪽 끝점 P1 입력 Specify height <5.0000>: 15: 문자의 높이 입력 Specify rotation angle of text <0>:: 문자의 각도 입력 Enter text: kim ok gyung: 문자 입력 Enter text: ok gyung: 문자 입력 Enter text:gyung : 문자 입력 Enter text: : 명령 종료

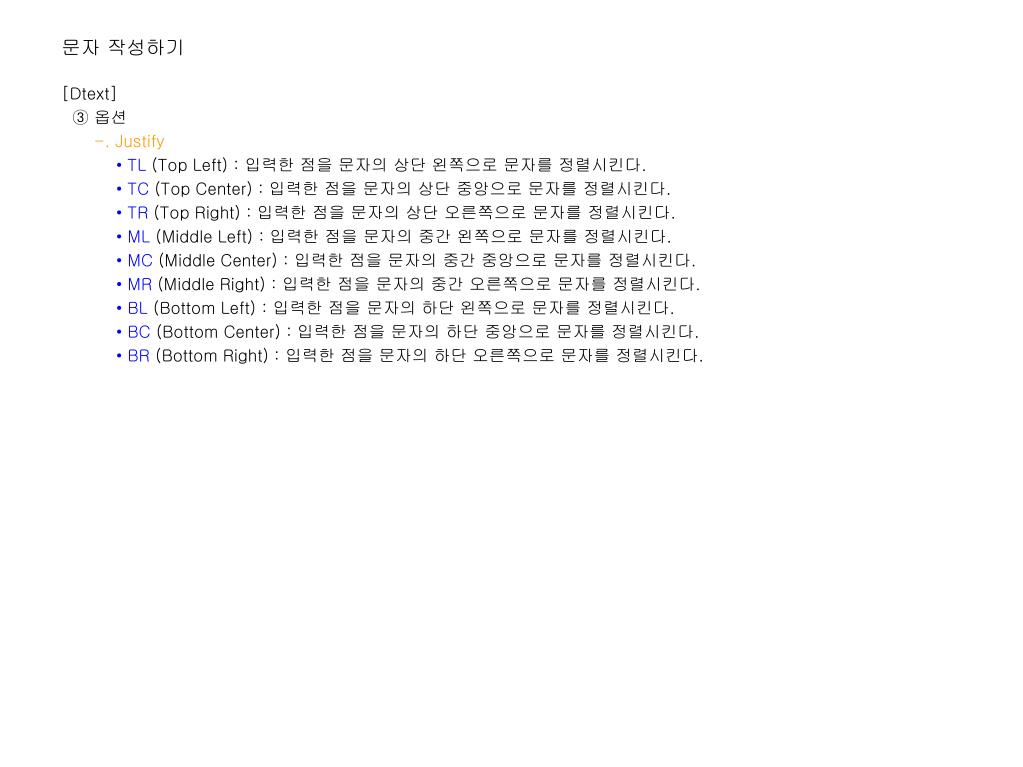

문자 작성하기 [Dtext] ③ 옵션 -. Justify • TL (Top Left) : 입력한 점을 문자의 상단 왼쪽으로 문자를 정렬시킨다. • TC (Top Center): 입력한 점을 문자의 상단 중앙으로 문자를 정렬시킨다. • TR (Top Right): 입력한 점을 문자의 상단 오른쪽으로 문자를 정렬시킨다. • ML (Middle Left): 입력한 점을 문자의 중간 왼쪽으로 문자를 정렬시킨다. • MC (Middle Center) : 입력한 점을 문자의 중간 중앙으로 문자를 정렬시킨다. • MR (Middle Right) : 입력한 점을 문자의 중간 오른쪽으로 문자를 정렬시킨다. • BL (Bottom Left) : 입력한 점을 문자의 하단 왼쪽으로 문자를 정렬시킨다. • BC (Bottom Center): 입력한 점을 문자의 하단 중앙으로 문자를 정렬시킨다. • BR (Bottom Right) : 입력한 점을 문자의 하단 오른쪽으로 문자를 정렬시킨다.

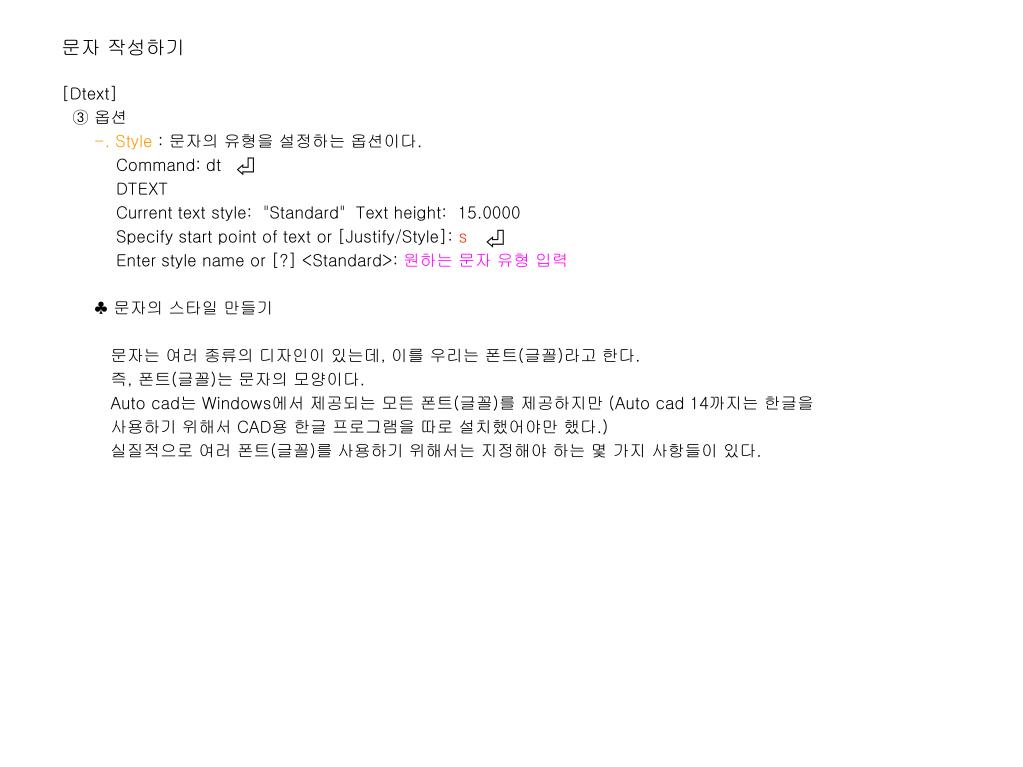

문자 작성하기 [Dtext] ③ 옵션 -. Style : 문자의 유형을 설정하는 옵션이다. Command: dt DTEXT Current text style: "Standard" Text height: 15.0000 Specify start point of text or [Justify/Style]: s Enter style name or [?] <Standard>: 원하는 문자 유형 입력 ♣ 문자의 스타일 만들기 문자는 여러 종류의 디자인이 있는데, 이를 우리는 폰트(글꼴)라고 한다. 즉, 폰트(글꼴)는 문자의 모양이다. Auto cad는 Windows에서 제공되는 모든 폰트(글꼴)를 제공하지만 (Auto cad 14까지는 한글을 사용하기 위해서 CAD용 한글 프로그램을 따로 설치했어야만 했다.) 실질적으로 여러 폰트(글꼴)를 사용하기 위해서는 지정해야 하는 몇 가지 사항들이 있다.

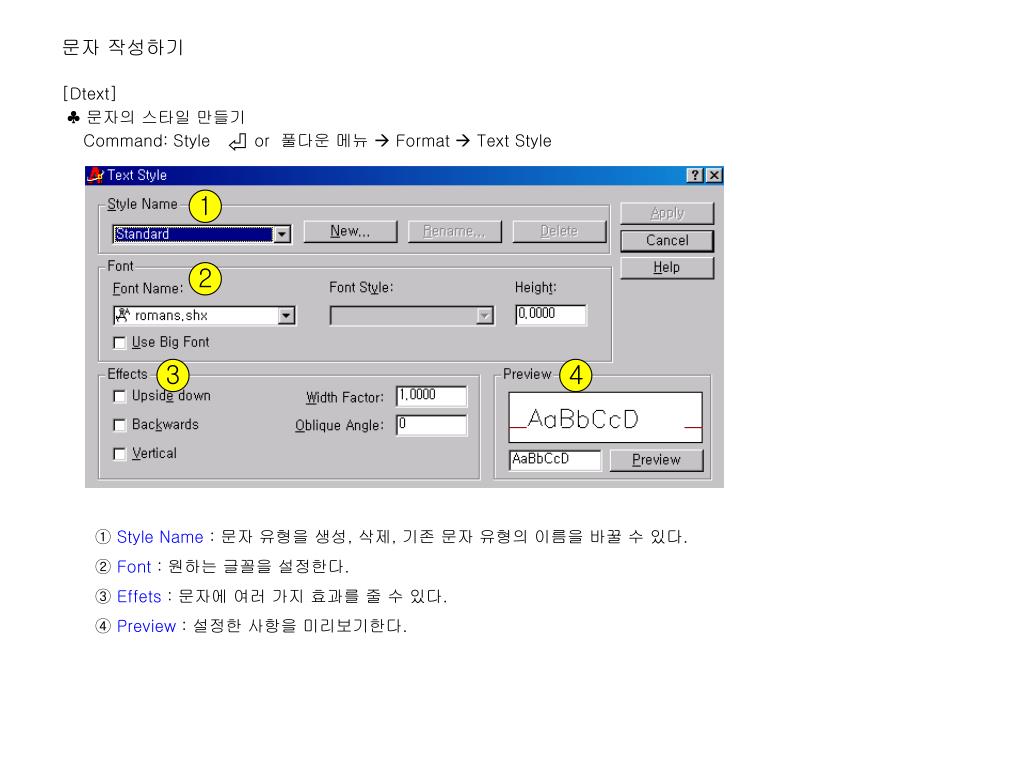

문자 작성하기 [Dtext] ♣ 문자의 스타일 만들기 Command: Style or 풀다운 메뉴  Format  Text Style 1 2 3 4 ① Style Name : 문자 유형을 생성, 삭제, 기존 문자 유형의 이름을 바꿀 수 있다. ② Font : 원하는 글꼴을 설정한다. ③ Effets : 문자에 여러 가지 효과를 줄 수 있다. ④ Preview : 설정한 사항을 미리보기한다.

문자 작성하기 [Dtext] ♣ 문자의 스타일 만들기 ① Style Name : 도면에 여러 개의 글꼴을 사용하고자 할 경우, 반드시 문자 유형도 사용된 글꼴의 종류 만큼 만들어야만 한다. New 버튼을 눌러 New text Style 대화상자에 사용자 임의의 이름을 입력하면 새로운 문자 유형을 생성할 수 있다. 단, 기본 문자 유형인 Standard는 수정도 삭제도 불가능하다. 기존의 문자 유형의 이름도 Rename 버튼을 눌러 수정가능하며, 필요 없는 문자 유형은 Delete 버튼을 눌러 삭제하면 된다.

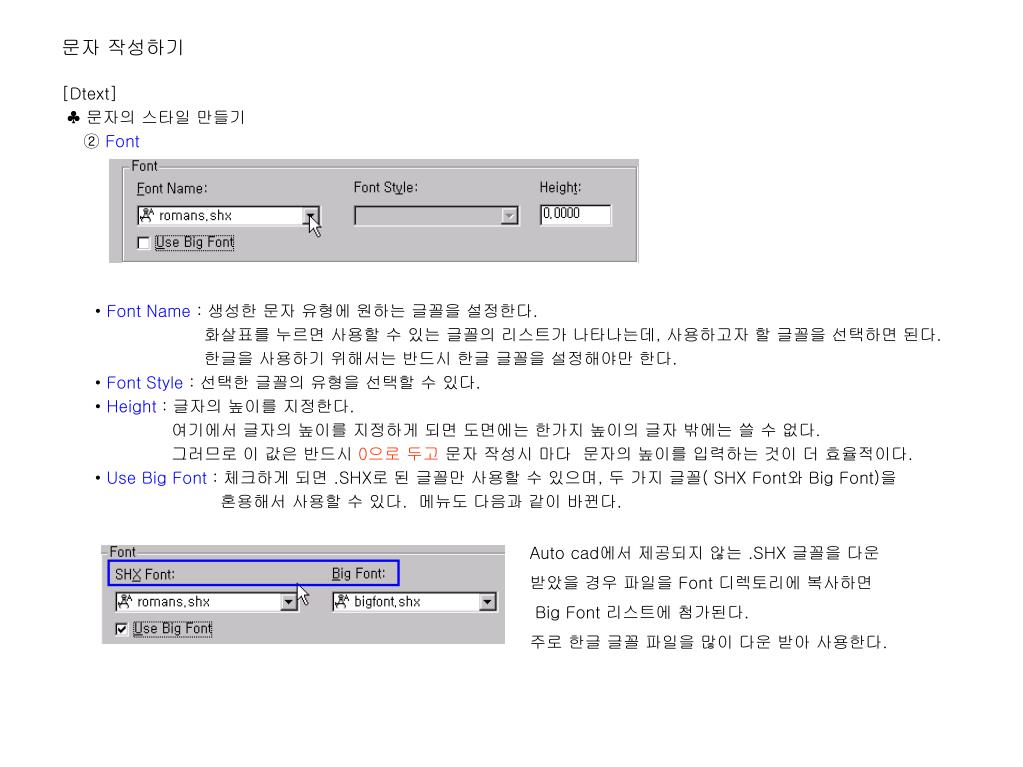

문자 작성하기 [Dtext] ♣ 문자의 스타일 만들기 ② Font • Font Name : 생성한 문자 유형에 원하는 글꼴을 설정한다. 화살표를 누르면 사용할 수 있는 글꼴의 리스트가 나타나는데, 사용하고자 할 글꼴을 선택하면 된다. 한글을 사용하기 위해서는 반드시 한글 글꼴을 설정해야만 한다. • Font Style : 선택한 글꼴의 유형을 선택할 수 있다. • Height : 글자의 높이를 지정한다. 여기에서 글자의 높이를 지정하게 되면 도면에는 한가지 높이의 글자 밖에는 쓸 수 없다. 그러므로 이 값은 반드시 0으로 두고 문자 작성시 마다 문자의 높이를 입력하는 것이 더 효율적이다. • Use Big Font : 체크하게 되면 .SHX로 된 글꼴만 사용할 수 있으며, 두 가지 글꼴( SHX Font와 Big Font)을 혼용해서 사용할 수 있다. 메뉴도 다음과 같이 바뀐다. Auto cad에서 제공되지 않는 .SHX 글꼴을 다운 받았을 경우 파일을 Font 디렉토리에 복사하면 Big Font 리스트에 첨가된다. 주로 한글 글꼴 파일을 많이 다운 받아 사용한다.

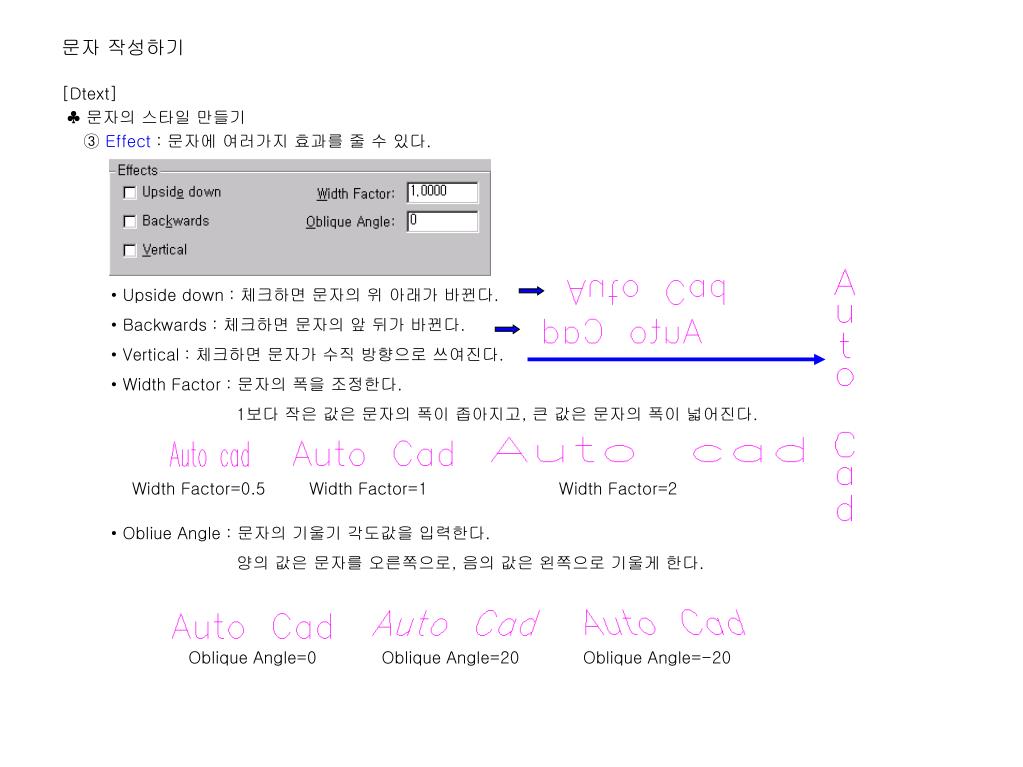

문자 작성하기 [Dtext] ♣ 문자의 스타일 만들기 ③ Effect : 문자에 여러가지 효과를 줄 수 있다. • Upside down : 체크하면 문자의 위 아래가 바뀐다. • Backwards : 체크하면 문자의 앞 뒤가 바뀐다. • Vertical : 체크하면 문자가 수직 방향으로 쓰여진다. • Width Factor : 문자의 폭을 조정한다. 1보다 작은 값은 문자의 폭이 좁아지고, 큰 값은 문자의 폭이 넓어진다. • Obliue Angle : 문자의 기울기 각도값을 입력한다. 양의 값은 문자를 오른쪽으로, 음의 값은 왼쪽으로 기울게 한다. Width Factor=0.5 Width Factor=1 Width Factor=2 Oblique Angle=0 Oblique Angle=20 Oblique Angle=-20

문자 작성하기 [Dtext] ③ 참고 -. 특수 문자 입력하기 (영문 글꼴에서만 가능하다. Command: dtext Current text style: "Standard" Text height: 15.0000 Specify start point of text or [Justify/Style]: Specify height <15.0000>: Specify rotation angle of text <0>: Enter text: 45%%d Enter text: %%C100 Enter text: %%P45 Enter text:

제 25장 Auto CAD 문자 작성하기 2

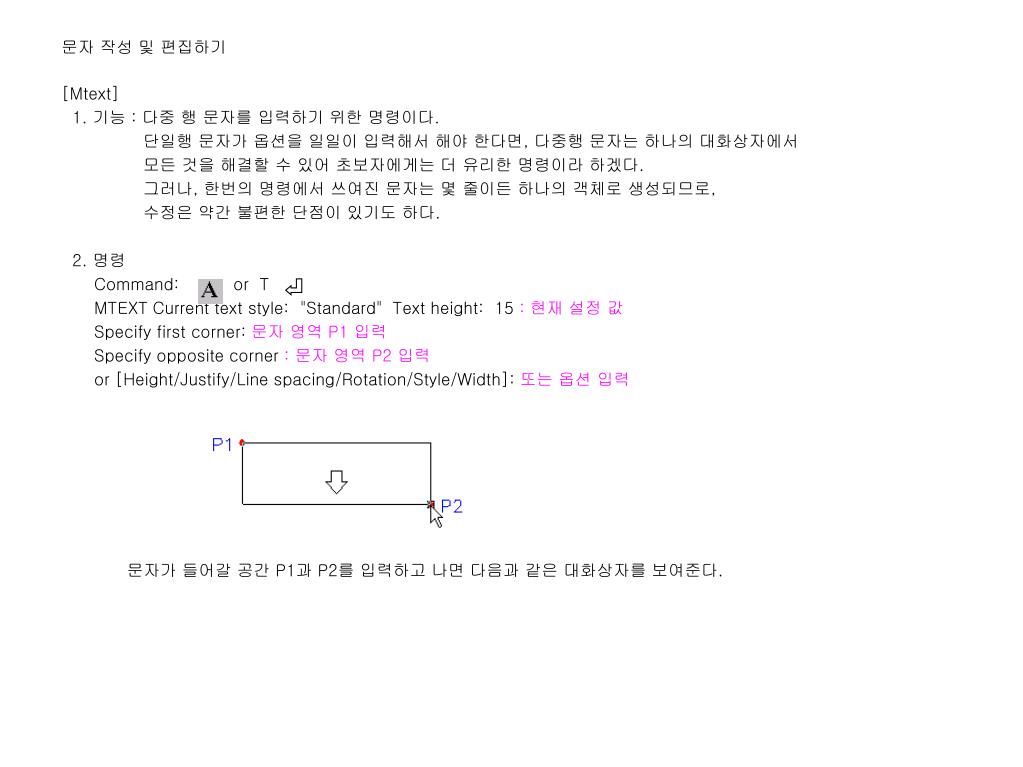

문자 작성 및 편집하기 [Mtext] 1. 기능 : 다중 행 문자를 입력하기 위한 명령이다. 단일행 문자가 옵션을 일일이 입력해서 해야 한다면, 다중행 문자는 하나의 대화상자에서 모든 것을 해결할 수 있어 초보자에게는 더 유리한 명령이라 하겠다. 그러나, 한번의 명령에서 쓰여진 문자는 몇 줄이든 하나의 객체로 생성되므로, 수정은 약간 불편한 단점이 있기도 하다. 2. 명령 Command: or T MTEXT Current text style: "Standard" Text height: 15 : 현재 설정 값 Specify first corner: 문자 영역 P1 입력 Specify opposite corner : 문자 영역 P2 입력 or [Height/Justify/Line spacing/Rotation/Style/Width]: 또는옵션 입력 문자가 들어갈 공간 P1과 P2를 입력하고 나면 다음과 같은 대화상자를 보여준다.

문자 작성 및 편집하기 5 6 7 8 9 1 2 [Mtext] 3 4 문자 입력 공간 ① 사용하고자 할 글꼴을 선택할 수 있다. ② 문자의 높이를 입력할 수 있다. ③ 굵은 문자를 만들 수 있다. ④ 문자를 이탤릭체로 바꿀 수 있다. ⑤ 문자에 밑줄을 그을 수 있다. ⑥ 문자 입력을 취소한다. ⑦ 문자를 분수 모양으로 만들 수 있다. ⑧ 문자의 색상을 지정한다. ⑨ 특수 문자를 입력하기 위해 사용한다. 문자를 먼저 입력하고 속성을 바꾸고자 할 문자를 드래그하여 반전시킨 후 바꾸고자 하는 속성을 선택하면 된다. 또 다른 특수문자를 사용하기 위해

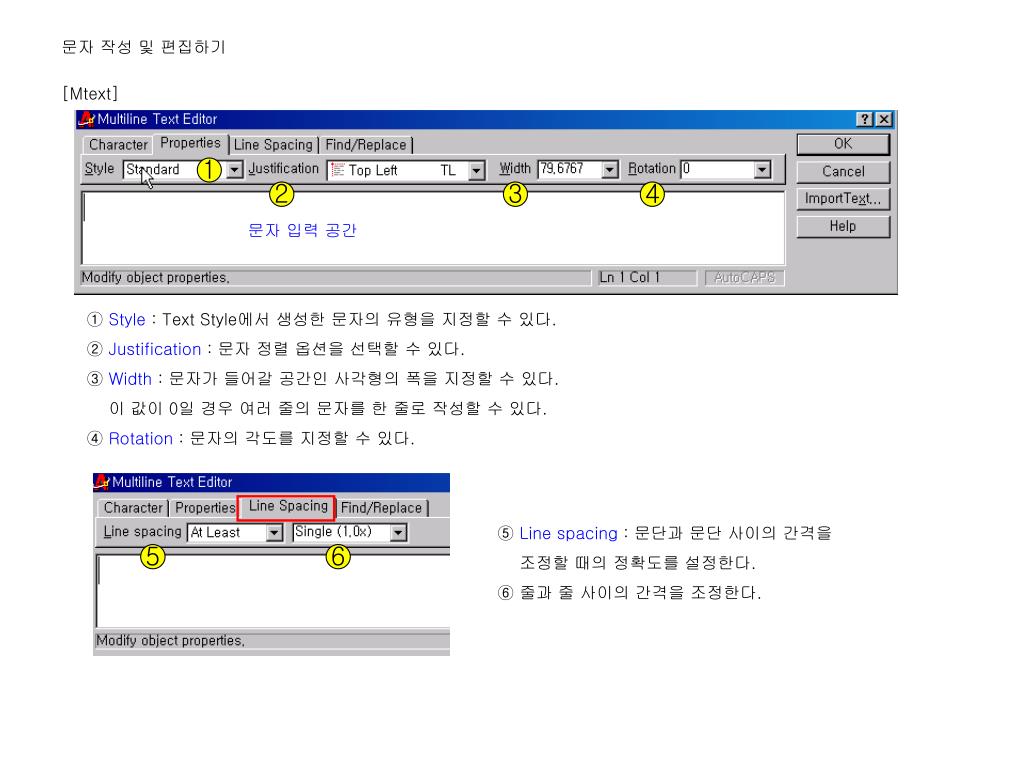

문자 작성 및 편집하기 1 [Mtext] 2 3 4 문자 입력 공간 ① Style : Text Style에서 생성한 문자의 유형을 지정할 수 있다. ② Justification : 문자 정렬 옵션을 선택할 수 있다. ③ Width : 문자가 들어갈 공간인 사각형의 폭을 지정할 수 있다. 이 값이 0일 경우 여러 줄의 문자를 한 줄로 작성할 수 있다. ④ Rotation : 문자의 각도를 지정할 수 있다. ⑤ Line spacing : 문단과 문단 사이의 간격을 조정할 때의 정확도를 설정한다. ⑥ 줄과 줄 사이의 간격을 조정한다. 5 6

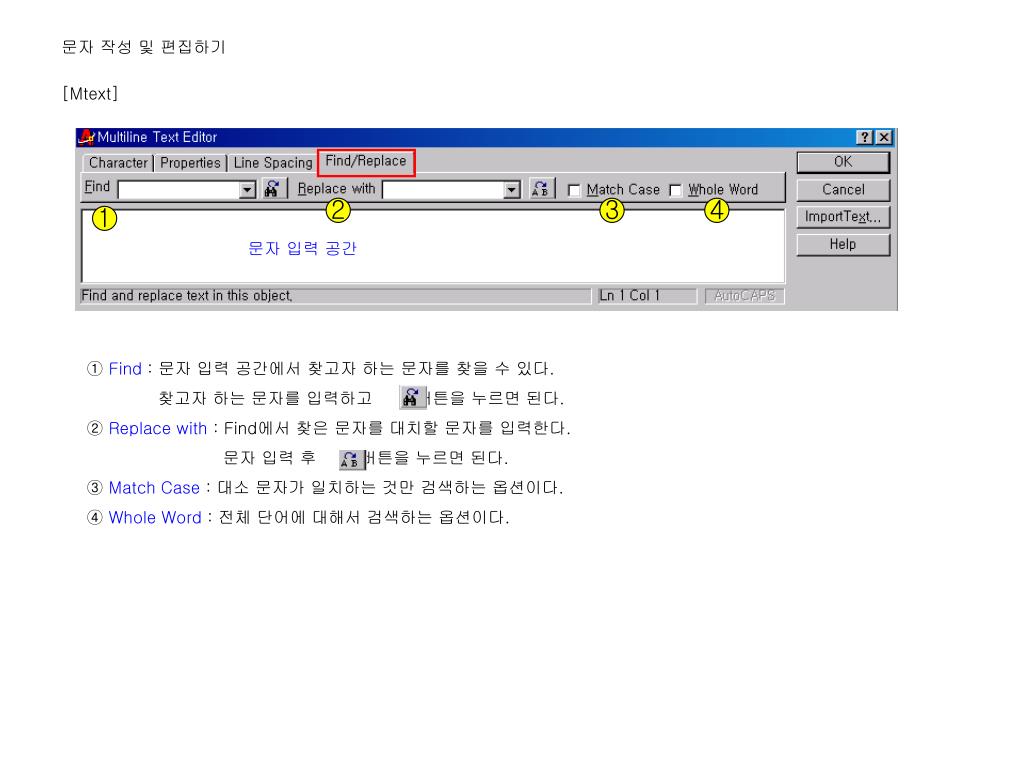

문자 작성 및 편집하기 [Mtext] 2 3 4 1 문자 입력 공간 ① Find : 문자 입력 공간에서 찾고자 하는 문자를 찾을 수 있다. 찾고자 하는 문자를 입력하고 버튼을 누르면 된다. ② Replace with : Find에서 찾은 문자를 대치할 문자를 입력한다. 문자 입력 후 버튼을 누르면 된다. ③ Match Case : 대소 문자가 일치하는 것만 검색하는 옵션이다. ④ Whole Word : 전체 단어에 대해서 검색하는 옵션이다.

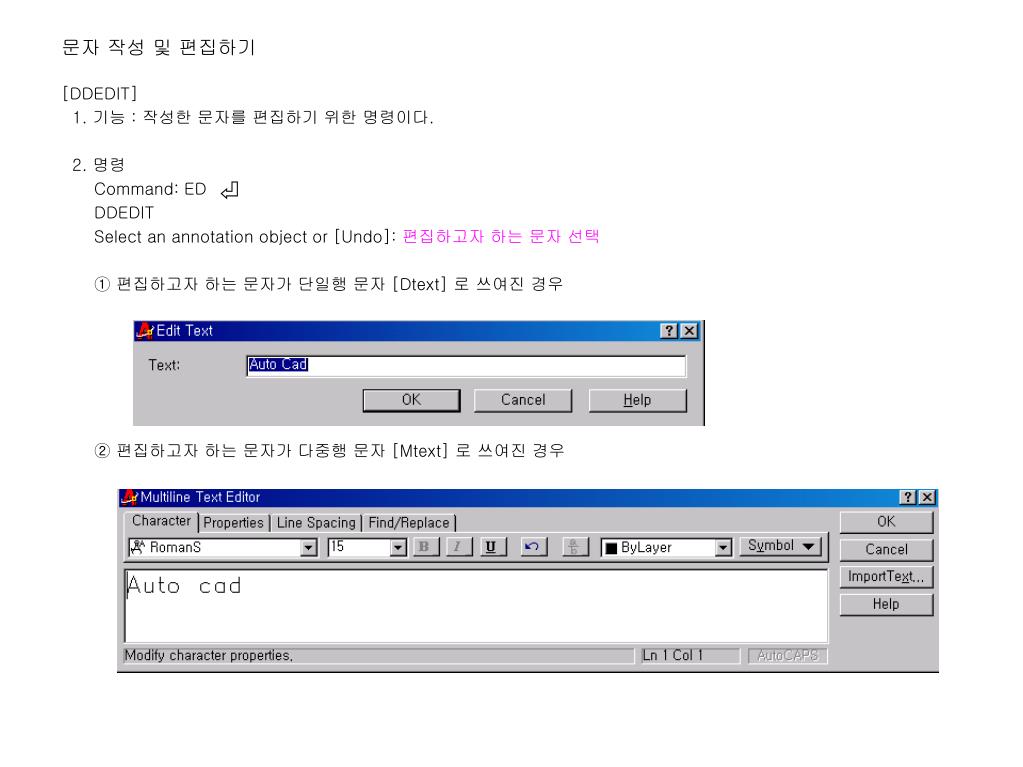

문자 작성 및 편집하기 [DDEDIT] 1. 기능 : 작성한 문자를 편집하기 위한 명령이다. 2. 명령 Command: ED DDEDIT Select an annotation object or [Undo]: 편집하고자 하는 문자 선택 ① 편집하고자 하는 문자가 단일행 문자 [Dtext] 로 쓰여진 경우 ② 편집하고자 하는 문자가 다중행 문자 [Mtext] 로 쓰여진 경우

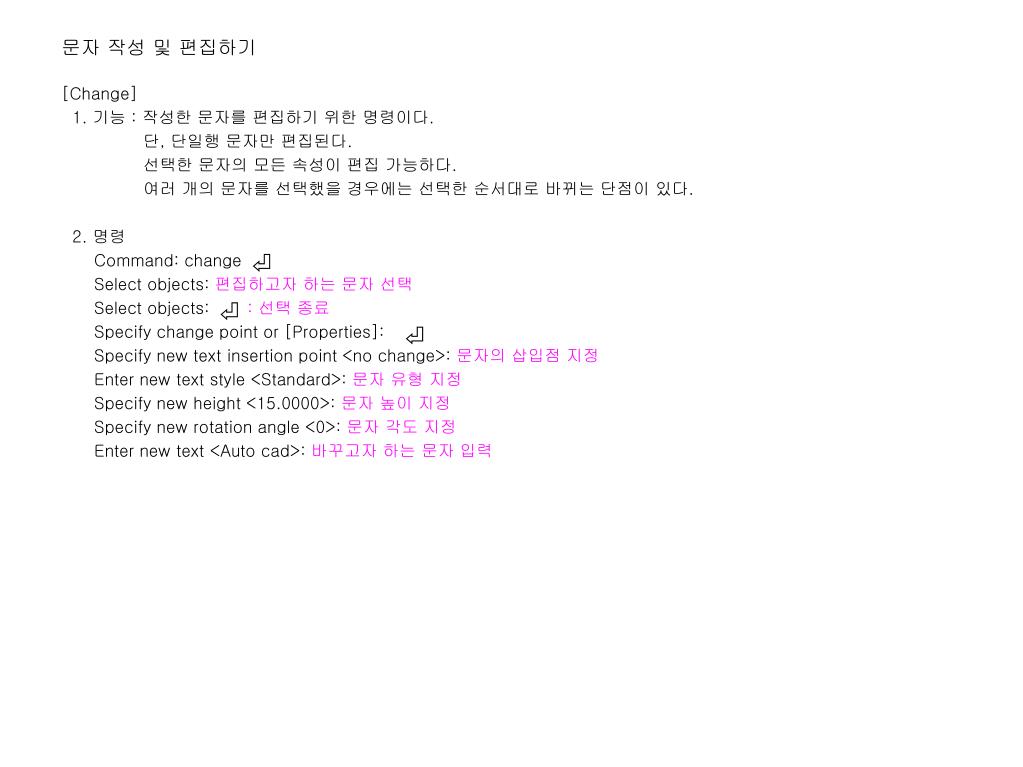

문자 작성 및 편집하기 [Change] 1. 기능 : 작성한 문자를 편집하기 위한 명령이다. 단, 단일행 문자만 편집된다. 선택한 문자의 모든 속성이 편집 가능하다. 여러 개의 문자를 선택했을 경우에는 선택한 순서대로 바뀌는 단점이 있다. 2. 명령 Command: change Select objects: 편집하고자 하는 문자 선택 Select objects: : 선택 종료 Specify change point or [Properties]: Specify new text insertion point <no change>: 문자의 삽입점 지정 Enter new text style <Standard>: 문자 유형 지정 Specify new height <15.0000>: 문자 높이 지정 Specify new rotation angle <0>: 문자 각도 지정 Enter new text <Auto cad>: 바꾸고자 하는 문자 입력

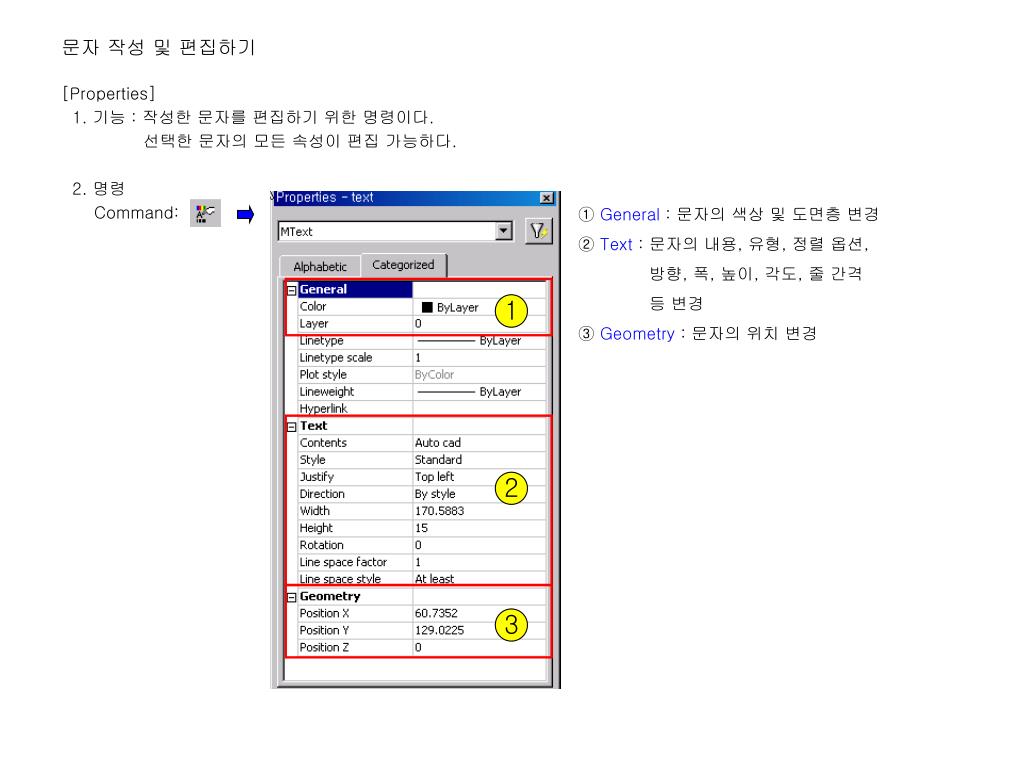

문자 작성 및 편집하기 [Properties] 1. 기능 : 작성한 문자를 편집하기 위한 명령이다. 선택한 문자의 모든 속성이 편집 가능하다. 2. 명령 Command: ① General : 문자의 색상 및 도면층 변경 ② Text : 문자의 내용, 유형, 정렬 옵션, 방향, 폭, 높이, 각도, 줄 간격 등 변경 ③ Geometry : 문자의 위치 변경 1 2 3

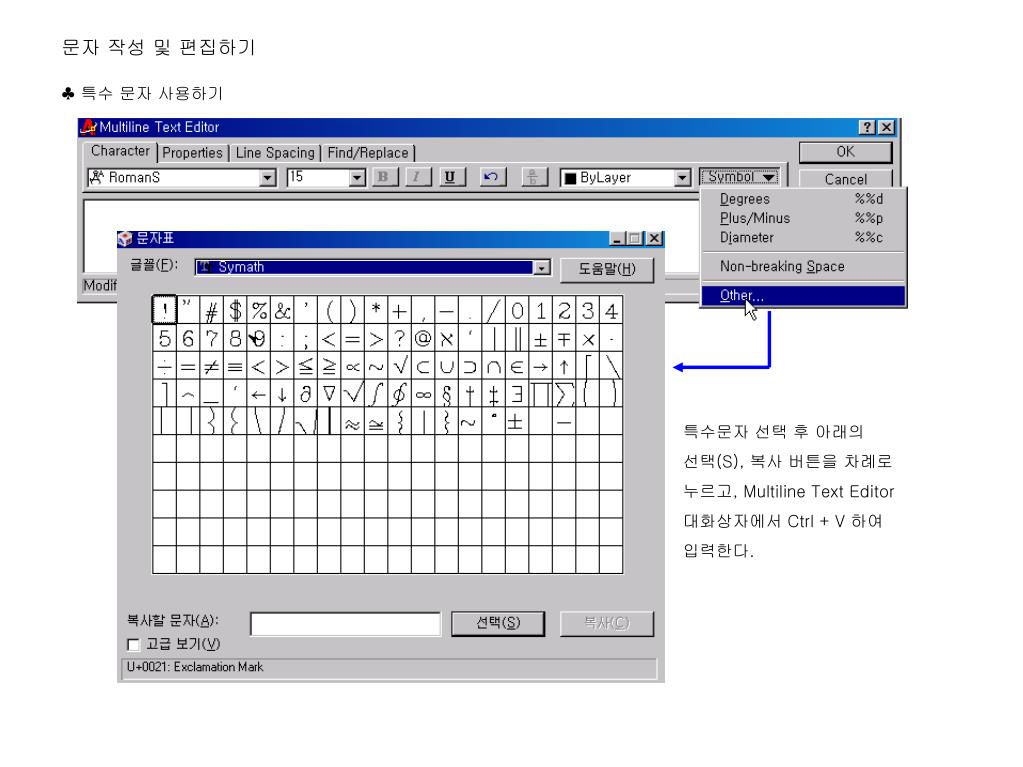

문자 작성 및 편집하기 ♣ 특수 문자 사용하기 특수문자 선택 후 아래의 선택(S), 복사 버튼을 차례로 누르고, Multiline Text Editor 대화상자에서 Ctrl + V 하여 입력한다.

제 26장 Auto CAD 치수 작성하기 1

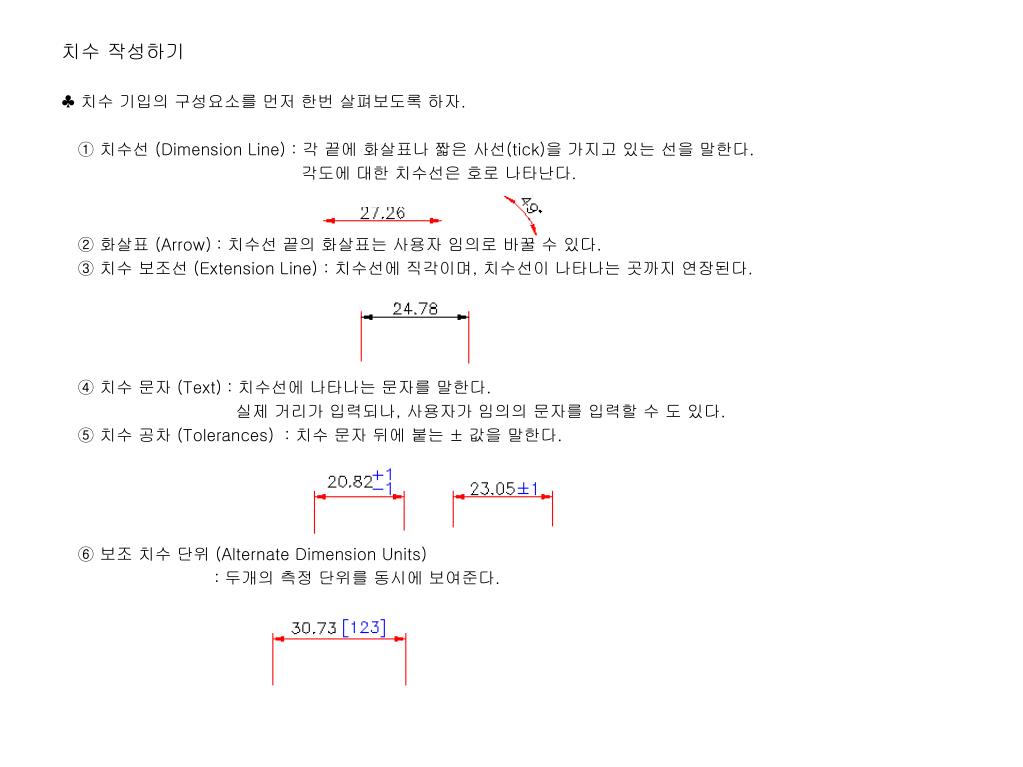

치수 작성하기 ♣ 치수 기입의 구성요소를 먼저 한번 살펴보도록 하자. ① 치수선 (Dimension Line) : 각 끝에 화살표나 짧은 사선(tick)을 가지고 있는 선을 말한다. 각도에 대한 치수선은 호로 나타난다. ② 화살표 (Arrow) : 치수선 끝의 화살표는 사용자 임의로 바꿀 수 있다. ③ 치수 보조선 (Extension Line) : 치수선에 직각이며, 치수선이 나타나는 곳까지 연장된다. ④ 치수 문자 (Text) : 치수선에 나타나는 문자를 말한다. 실제 거리가 입력되나, 사용자가 임의의 문자를 입력할 수 도 있다. ⑤ 치수 공차 (Tolerances) : 치수 문자 뒤에 붙는 ± 값을 말한다. ⑥ 보조 치수 단위 (Alternate Dimension Units) : 두개의 측정 단위를 동시에 보여준다.

치수 작성하기 ♣ 치수 기입의 구성요소를 먼저 살펴보자면 다음과 같다. ⑦ 지시선 (Leader) : 도면의 특정부분을 지시하는데 사용되며, 끝에 문자가 있는 화살표로 된 선이다. ⑧ 중심 표시와 중심선 (Center Mark and Centerline) : 원이나 호의 중심을 나타내는 십자 표시와 원이나 호의 중심에서 교차하는 선을 말한다. ♣ 치수명령의 아이콘은 기본 화면에 나타나 있지 않으므로 끄집어 내서 사용하여야만 한다. 그 방법은 아무 아이콘이나 마우스를 두고 오른쪽 버튼을 누르게 되면 툴바의 리스트가 나타나게 된다. 원하는 툴바를 선택하면 되는데 지금은 Dimension 을 클릭하면 치수의 아이콘을 만날 수가 있다

치수 작성하기 1. 치수 그리기 명령 [DimLinear] ① 기능 : 선형치수 가장 많이 사용되는 명령으로 수평이나 수직의 치수선을 나타낸다. ② 명령 Command: Command: _dimlinear Specify first extension line origin or <select object>: 치수 시작점 P1 지정 Specify second extension line origin: 치수 끝점 P2 지정 Specify dimension line location or : 치수선 위치 P3 지정 [Mtext/Text/Angle/Horizontal/Vertical/Rotated]: 옵션 Dimension text = 60 : 측정된 치수

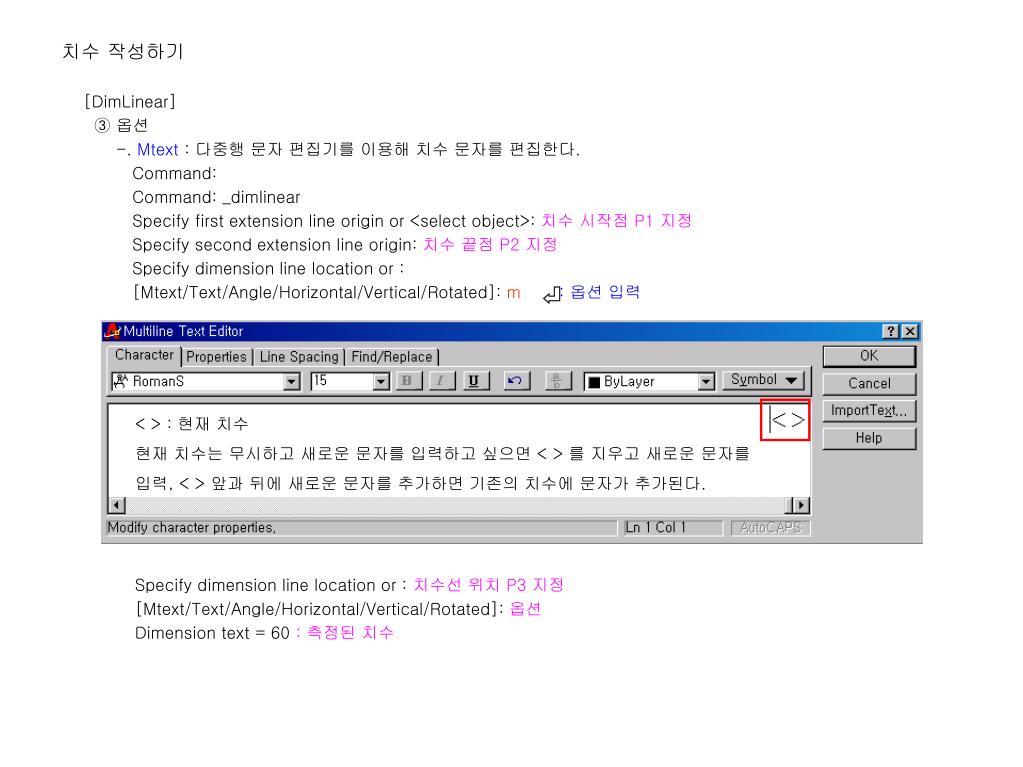

치수 작성하기 [DimLinear] ③ 옵션 -. Mtext : 다중행 문자 편집기를 이용해 치수 문자를 편집한다. Command: Command: _dimlinear Specify first extension line origin or <select object>: 치수 시작점 P1 지정 Specify second extension line origin: 치수 끝점 P2 지정 Specify dimension line location or : [Mtext/Text/Angle/Horizontal/Vertical/Rotated]: m: 옵션 입력 < > : 현재 치수 현재 치수는 무시하고 새로운 문자를 입력하고 싶으면 < > 를 지우고 새로운 문자를 입력, < > 앞과 뒤에 새로운 문자를 추가하면 기존의 치수에 문자가 추가된다. Specify dimension line location or : 치수선 위치 P3 지정 [Mtext/Text/Angle/Horizontal/Vertical/Rotated]: 옵션 Dimension text = 60 : 측정된 치수

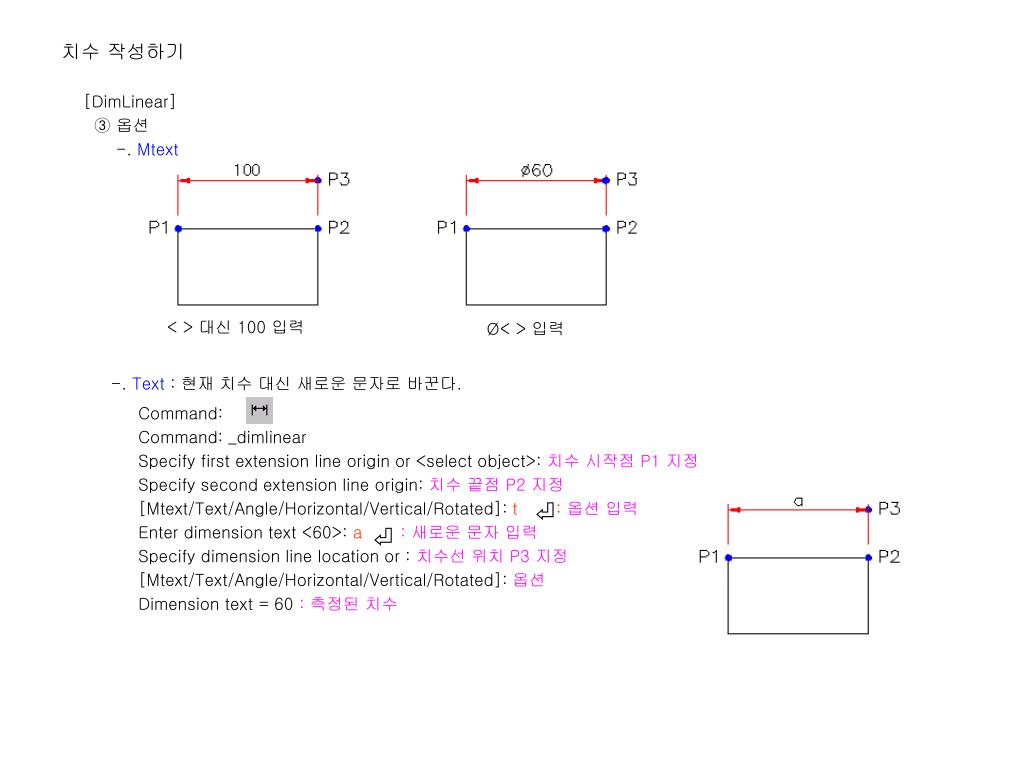

치수 작성하기 [DimLinear] ③ 옵션 -. Mtext < > 대신 100 입력 Ø< > 입력 -. Text : 현재 치수 대신 새로운 문자로 바꾼다. Command: Command: _dimlinear Specify first extension line origin or <select object>: 치수 시작점 P1 지정 Specify second extension line origin: 치수 끝점 P2 지정 [Mtext/Text/Angle/Horizontal/Vertical/Rotated]: t : 옵션 입력 Enter dimension text <60>: a : 새로운 문자 입력 Specify dimension line location or : 치수선 위치 P3 지정 [Mtext/Text/Angle/Horizontal/Vertical/Rotated]: 옵션 Dimension text = 60 : 측정된 치수

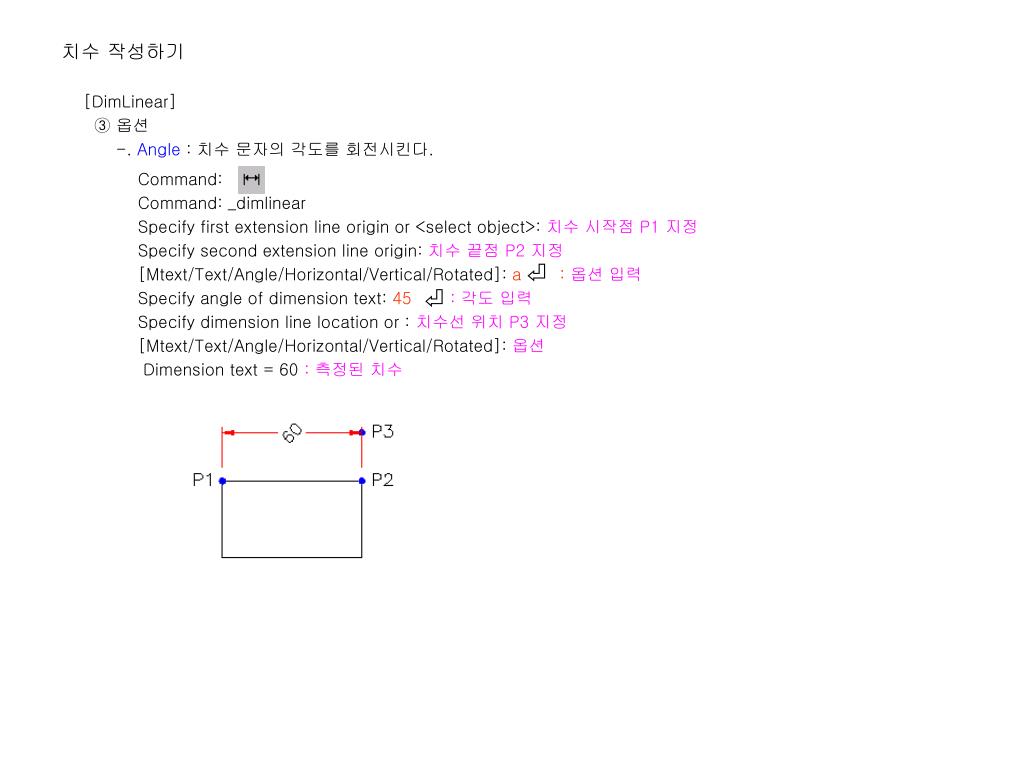

치수 작성하기 [DimLinear] ③ 옵션 -. Angle : 치수 문자의 각도를 회전시킨다. Command: Command: _dimlinear Specify first extension line origin or <select object>: 치수 시작점 P1 지정 Specify second extension line origin: 치수 끝점 P2 지정 [Mtext/Text/Angle/Horizontal/Vertical/Rotated]: a : 옵션 입력 Specify angle of dimension text: 45: 각도 입력 Specify dimension line location or : 치수선 위치 P3 지정 [Mtext/Text/Angle/Horizontal/Vertical/Rotated]: 옵션 Dimension text = 60 : 측정된 치수

치수 작성하기 [DimLinear] ③ 옵션 -. Horizontal : 기본적인 치수 방향을 수평으로 고정한다. -. Vertical : 기본적인 치수 방향을 수직으로 고정한다. Command: Command: _dimlinear Specify first extension line origin or <select object>: 치수 시작점 P1 지정 Specify second extension line origin: 치수 끝점 P2 지정 [Mtext/Text/Angle/Horizontal/Vertical/Rotated]: h or v : 옵션 입력 Specify dimension line location or : 치수선 위치 P3 지정 [Mtext/Text/Angle]: 옵션 Dimension text = 60 : 측정된 치수 Horizontal Vertical

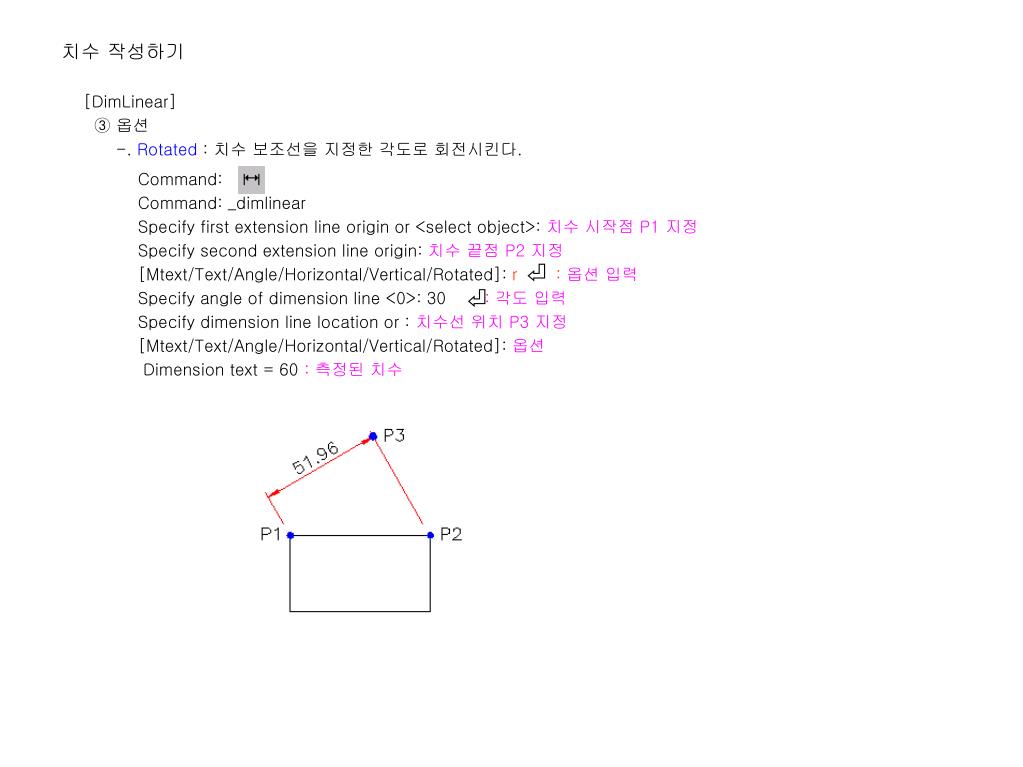

치수 작성하기 [DimLinear] ③ 옵션 -. Rotated : 치수 보조선을 지정한 각도로 회전시킨다. Command: Command: _dimlinear Specify first extension line origin or <select object>: 치수 시작점 P1 지정 Specify second extension line origin: 치수 끝점 P2 지정 [Mtext/Text/Angle/Horizontal/Vertical/Rotated]: r : 옵션 입력 Specify angle of dimension line <0>: 30 : 각도 입력 Specify dimension line location or : 치수선 위치 P3 지정 [Mtext/Text/Angle/Horizontal/Vertical/Rotated]: 옵션 Dimension text = 60 : 측정된 치수

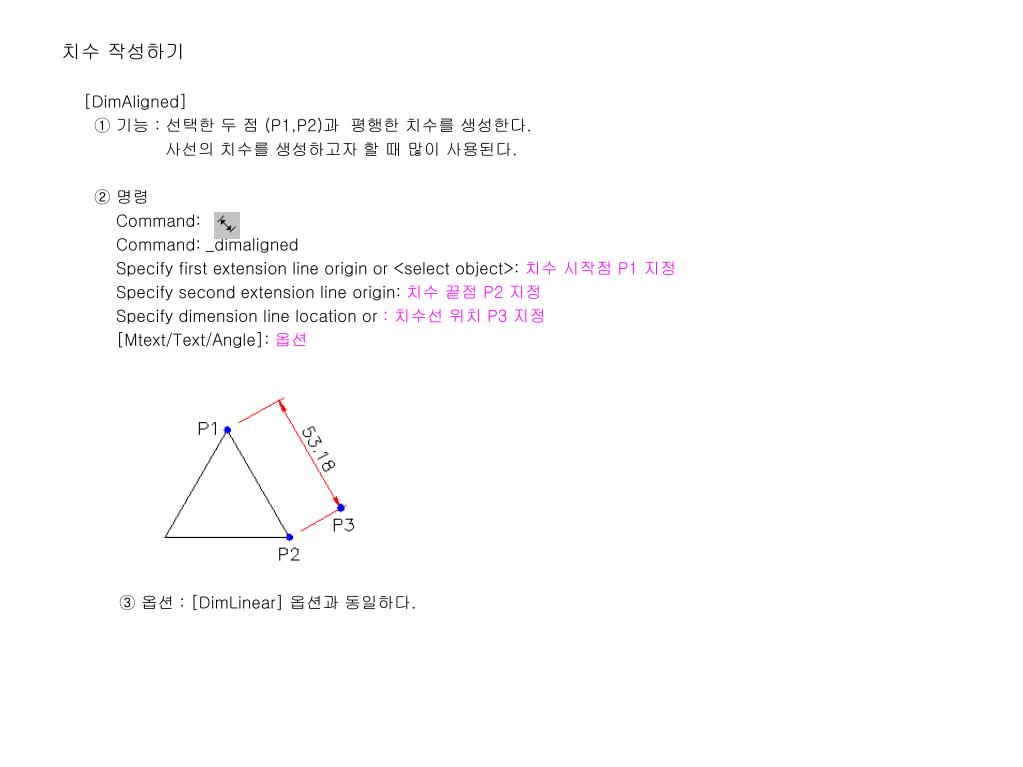

치수 작성하기 [DimAligned] ① 기능 : 선택한 두 점 (P1,P2)과 평행한 치수를 생성한다. 사선의 치수를 생성하고자 할 때 많이 사용된다. ② 명령 Command: Command: _dimaligned Specify first extension line origin or <select object>: 치수 시작점 P1 지정 Specify second extension line origin: 치수 끝점 P2 지정 Specify dimension line location or : 치수선 위치 P3 지정 [Mtext/Text/Angle]: 옵션 ③ 옵션 : [DimLinear] 옵션과 동일하다.

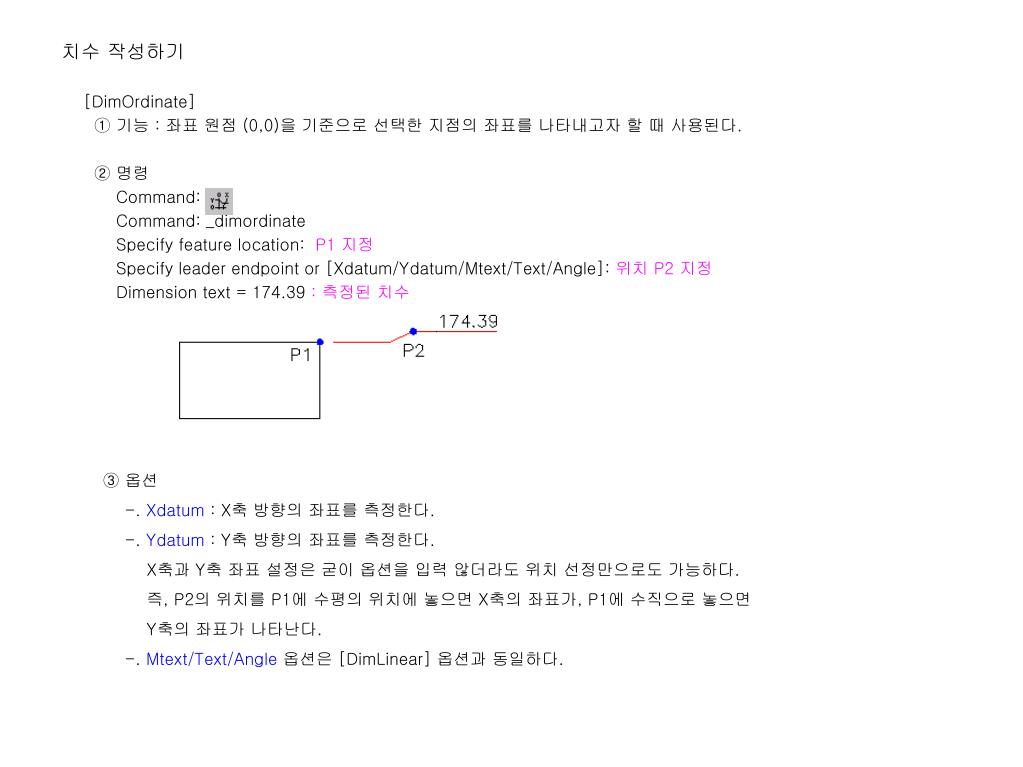

치수 작성하기 [DimOrdinate] ① 기능 : 좌표 원점 (0,0)을 기준으로 선택한 지점의 좌표를 나타내고자 할 때 사용된다. ② 명령 Command: Command: _dimordinate Specify feature location: P1 지정 Specify leader endpoint or [Xdatum/Ydatum/Mtext/Text/Angle]: 위치 P2 지정 Dimension text = 174.39 : 측정된 치수 ③ 옵션 -. Xdatum : X축 방향의 좌표를 측정한다. -. Ydatum : Y축 방향의 좌표를 측정한다. X축과 Y축 좌표 설정은 굳이 옵션을 입력 않더라도 위치 선정만으로도 가능하다. 즉, P2의 위치를 P1에 수평의 위치에 놓으면 X축의 좌표가, P1에 수직으로 놓으면 Y축의 좌표가 나타난다. -. Mtext/Text/Angle 옵션은 [DimLinear] 옵션과 동일하다.

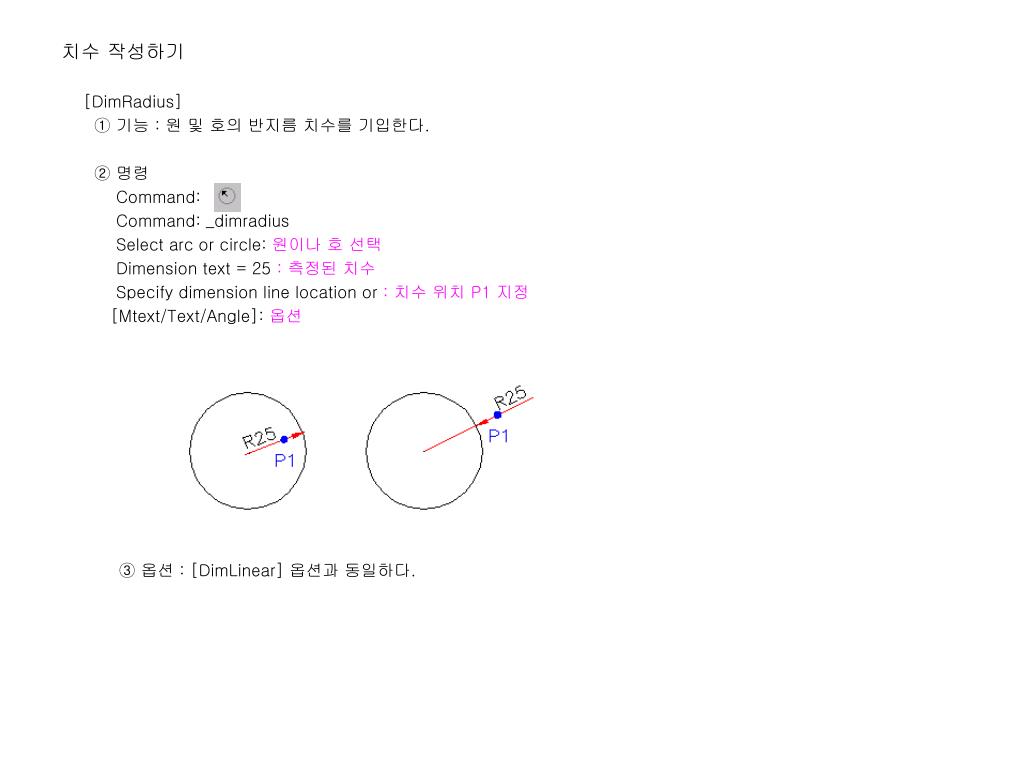

치수 작성하기 [DimRadius] ① 기능 : 원 및 호의 반지름 치수를 기입한다. ② 명령 Command: Command: _dimradius Select arc or circle: 원이나 호 선택 Dimension text = 25 : 측정된 치수 Specify dimension line location or :치수 위치 P1 지정 [Mtext/Text/Angle]: 옵션 ③ 옵션 : [DimLinear] 옵션과 동일하다.

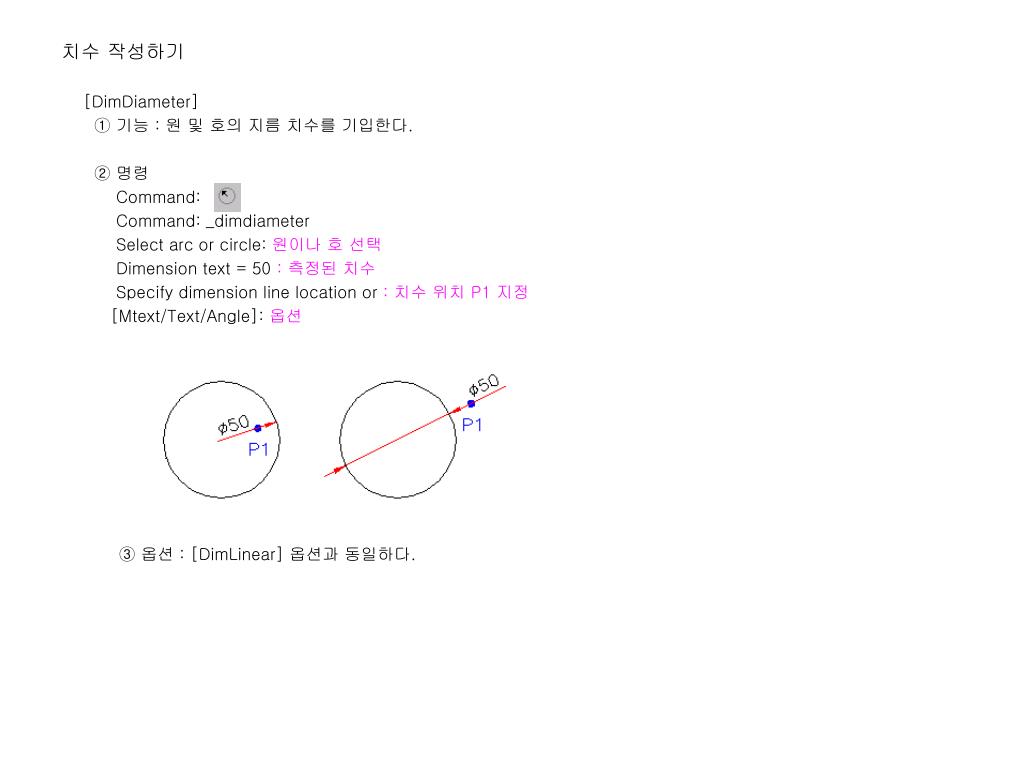

치수 작성하기 [DimDiameter] ① 기능 : 원 및 호의 지름 치수를 기입한다. ② 명령 Command: Command: _dimdiameter Select arc or circle: 원이나 호 선택 Dimension text = 50 : 측정된 치수 Specify dimension line location or :치수 위치 P1 지정 [Mtext/Text/Angle]: 옵션 ③ 옵션 : [DimLinear] 옵션과 동일하다.

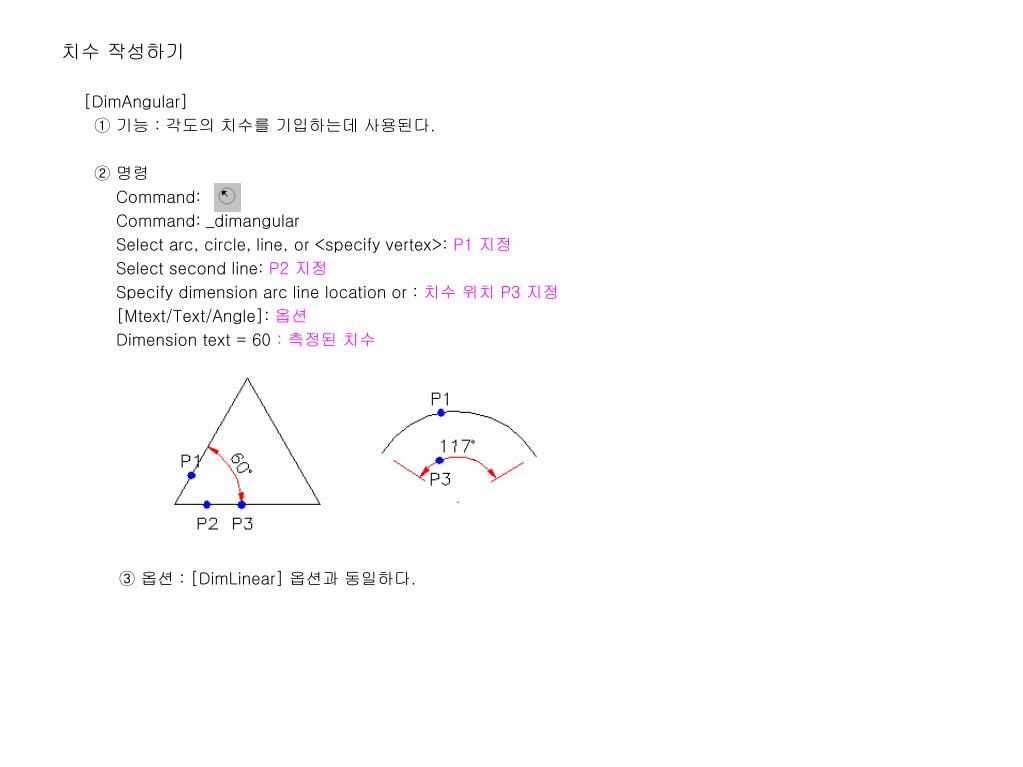

치수 작성하기 [DimAngular] ① 기능 : 각도의 치수를 기입하는데 사용된다. ② 명령 Command: Command: _dimangular Select arc, circle, line, or <specify vertex>: P1 지정 Select second line: P2 지정 Specify dimension arc line location or : 치수 위치 P3 지정 [Mtext/Text/Angle]: 옵션 Dimension text = 60 : 측정된 치수 ③ 옵션 : [DimLinear] 옵션과 동일하다.

치수 작성하기 [DimAngular] ④ 참고 : 특정한 부분을 각도로 지정하고 싶을때 Command: Command: _dimangular Select arc, circle, line, or <specify vertex>: Specify angle vertex: 각도의 정점 P1 지정 Specify first angle endpoint: 각도의 시작점 P2 지정 Specify second angle endpoint: 각도의 끝점 P3 지정 Specify dimension arc line location or : 치수 위치 P4 지정 [Mtext/Text/Angle]: 옵션 Dimension text = 281 : 측정된 치수

제 27장 Auto CAD 치수 작성하기 2
