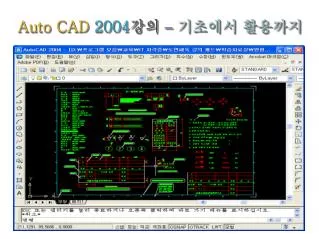

Auto CAD 2004 강의 – 기초에서 활용까지

Auto CAD2004강의–기초에서 활용까지

제 6장 Auto CAD 좌표계 • -. 절대좌표 • -. 상대좌표 • -. 상대극좌표

AUTO CAD 좌표계 표시형식 구 분 절대 좌표계 상대 좌표계 상대직교좌표계 상대극좌표계 X, Y @ X, Y @ X, Y @ D < 

Auto cad의 좌표개념에 대하여 정확한 도면작업을 하기 위해, 정밀한 방법으로 선이나 다른 개체들을 위치시키기 위해 사용되어지는 것이 좌표계이다. 지금부터 그 종류에 대해서 살펴보도록 하자. 1. 절대좌표 ① ② Auto cad의 기본화면 구성은 0,0 으로부터 양의 방향 영역이 표시된다. 물론 –값을 사용할 수 도 있지만, 편의상 출발은 양의 방향 영역에서 하도록 구성되어져 있다. 가장 기준이 되는 좌표계이다. 0,0을 기준으로 수평선은 X축, 수직선은 Y축을 말한다. 이미 좌표값이 심어져 있으므로 원하는 지점의 좌표값을 줏어서 사용하면 된다.

Auto cad의 좌표개념에 대하여 ④ 한변의 길이가 4인 정사각형을 한번 그려보도록 하자. ③ Command: or L Command: _line Specify first point: 2,2 Specify next point or [Undo]: 6,2 Specify next point or [Undo]: 6,6 Specify next point or [Close/Undo]: 2,6 Specify next point or [Close/Undo]: c 점의 입력을 절대좌표값으로 입력한 것이다. 좌표의 표현은 X,Y로 표기되며, 위 보기에서 나타내는 지점은 X축으로 4만큼, Y축으로 3만큼 간 위치를 말하므로 4,3 으로 표기된다.

Auto cad의 좌표개념에 대하여 ♣ 절대좌표를 이용하여 다음과 같은 도면을 한번 작성해보도록 하자. 첫 시작점은 50,50 으로 한다.

Auto cad의 좌표개념에 대하여 2. 상대좌표 : 사실 절대좌표가 가장 기본이 되는 좌표계이기는 하나, 그 계산이 복잡하므로 땅(부지)을 그리는 일 외에는 사용되어지지 않는다. 그래서 계산이 쉬운 상대좌표를 가장 많이 사용한다. 상대좌표는 (0,0)을 기점으로 좌표가 계산되는 것이 아니라, 현재위치를 기준으로 좌표가 계산되어진다. 즉, 현재 출발점을 0,0 으로 하고 다음 점의 좌표를 계산하면 된다. ① 현재 출발점으로부터 다음점의 좌표가 X축의 오른쪽이면 +값을, 왼쪽이면 –값을 Y축의 위쪽이면 +값을, 아래쪽이면 –값을 부여하면 된다.

Auto cad의 좌표개념에 대하여 ② 다음과 같은 선분을 상대좌표를 이용해서 그리고자 한다. Command: or L Command: _line Specify first point: 2,2 Specify next point or [Undo]: @4,3 Specify next point or [Undo]: 시작점을 (2,2)로 하고 다음 점의 좌표가 @4,3이라 함은 시작점 (2,2) 로부터 X축으로 4 만큼,Y축으로 3 만큼 간 지점이라는 것을 의미한다. 위에서 봤듯이 상대좌표의 표기는 @X,Y형식을 취한다. (@는 키보드상의 Shift+2를 사용한다.)

Auto cad의 좌표개념에 대하여 사각형의 시작점은 정확한 좌표값이 있는 지점을 원하는 것이 아니므로 적당한 부분을 마우스의 왼쪽포인트로 선택한다. 그 다음부터는 맨 마지막 지점을 0,0 으로 인식하고 값의 증가분만 +값인지 –값인지를 잘 생각해서 입력하여 주면 된다. ③ 한 변의 길이가 5인 정사각형을 상대좌표를 이용하여 그려보도록 하자. Command: or L Command: _line Specify first point: 시작점 선택 Specify next point or [Undo]: @5,0 : X축의 오른쪽으로 5만큼 Specify next point or [Undo]: @0,5 : Y축의 위로 5만큼 Specify next point or [Close/Undo]: @-5,0 : X축의 왼쪽으로 5만큼 Specify next point or [Close/Undo]: @0,-5 : Y축의 아래로 5만큼 Specify next point or [Close/Undo]: : 명령종료

Auto cad의 좌표개념에 대하여 ♣ 상대좌표를 이용하여 다음과 같은 도면을 한번 작성해보도록 하자. Command: or L Command: _line Specify first point: Specify next point or [Undo]: @0,60 Specify next point or [Undo]: @30,0 Specify next point or [Close/Undo]: @-10,-60 Specify next point or [Close/Undo]: @35.0 Specify next point or [Close/Undo]: @-10,60 Specify next point or [Close/Undo]: @30,0 Specify next point or [Close/Undo]: @0,-60 Specify next point or [Close/Undo]:

Auto cad의 좌표개념에 대하여 3. 상대극좌표 : 현재위치를 기준으로 좌표가 계산된다는 점에서는 상대좌표와 동일하나, 상대극좌표는 거리와 각도로 명시된다. 즉, 현재 출발점을 0,0 으로 하고 다음 점의 좌표를 거리와 각도를 계산하여 입력한다. ① 각도에 대한 기본개념을 살펴보자면, 위와 같이 기본 각도의 회전방향은 반시계방향이며, 영각도에 대한 기본 방향은 오른쪽이다. (이들은 나중에 배울 Units 명령을 사용하면 바꿀 수도 있다)

Auto cad의 좌표개념에 대하여 ② 다음과 같은 선분을 상대극좌표를 이용해서 그리고자 한다. Command: or L Command: _line Specify first point: 2,2 Specify next point or [Undo]: @30<45 Specify next point or [Undo]: 시작점을 (2,2)로 하고 다음 점의 좌표가 @30<45 라 함은 시작점 (2,2) 로부터 45도 방향으로 30만큼 간 지점을 의미한다. 위에서 봤듯이 상대극좌표의 표기는 @길이<각도 형식을 취한다. (<는 키보드상의 Shift+,를 사용한다.)

Auto cad의 좌표개념에 대하여 ③ 한 변의 길이가 100인 정삼각형을 상대극좌표를 이용하여 그려보도록 하자. 각 꼭지점에서의 각도는 60도이다. Command: or L Command: _line Specify first point: 시작점 선택 Specify next point or [Undo]: @100<0 : 0도 방향으로 100만큼 Specify next point or [Undo]: @100<120 : 120도 방향으로 100만큼 Specify next point or [Close/Undo]: @100<240 : 240도 방향으로 100만큼 Specify next point or [Close/Undo]: : 명령종료

Auto cad의 좌표개념에 대하여 ♣ 상대극좌표를 이용하여 다음과 같은 도면을 한번 작성해보도록 하자. Command: or L Command: _line Specify first point: Specify next point or [Undo]: @50<90 Specify next point or [Undo]: @53.85<292 (270+22=292) Specify next point or [Close/Undo]: @53.85<68 (90-22=68) Specify next point or [Close/Undo]: @53.85<292 Specify next point or [Close/Undo]: @53.85<68 Specify next point or [Close/Undo]: @50<270 Specify next point or [Close/Undo]:

제 7장 Auto CAD 정밀한 도면 작성하기 • -. Object Snap 이용하기 • -. Otrack 이용하기 • -. Polar 이용하기

[OSNAP],[OTRACK], [POLAR] 기능 익히기 [Object snap] ① 기능: 도면 작성시 정확한 위치(점)를 지정할 수 있도록 안내하는 도구이다. 즉, 선분의 끝점, 원의 중심점, 선분과 선분의 교차점 등을 좀더 신속히, 정확하게 찾고자 할때 사용할 수 있는 보조 도구이다. 한가지 사용자들이 유의하여야 할 점은 OSNAP은 보조명령이라는 것이다. 그러므로 OSNAP 혼자만으로는 어떤 명령도 수행할 수 없다. 반드시 어떤 명령을 수행한 후 point를 달라는 메시지가 나왔을 때에만 사용할 수 있다. ② 사용 방법 두가지 방법이 있다. -. 임시모드 필요할 때마다 한번에 하나씩 선택하여 사용하는 방법. 명령수행 도중 필요한 OSNAP이 생겼을 때 Shift key를 누른 상태에서 마우스 오른쪽 버튼을 누른 후 필요한 OSNAP을 선택하여 사용하는 방법이다.

[OSNAP],[OTRACK], [POLAR] 기능 익히기 -. 실행 모드 Drafting settings 대화상자의 Object snap modes에서 자주 사용하는 OSNAP의 체크상자를 선택해 놓으면 OSNAP이 필요할 때 굳이 일일이 입력하지 않더라도 자동으로 잡혀지게 된다. Drafting settings 대화상자는 상태바의 OSNAP 버튼에다 두고 마우스 오른쪽버튼을 누른 후 Settings을 선택하면 된다.

[OSNAP],[OTRACK], [POLAR] 기능 익히기 [Midpoint] 선이나 원,호, 타원 등 모든 객체의 중간점을 잡게 해 준다. [Apparent intersect] 두 객체의 보이지 않는 교차점을 잡게 해 준다. 두 객체 중 하나를 먼저 선택하고 나머지 객체를 선택하면 된다. ③ 종류 [Endpoint] 선이나 원,호, 타원 등 모든 객체의 끝점을 잡게 해 준다. [Intersection] 선분과 선분, 선과 원, 원과 원 등 모든 객체의 교차되는 지점을 잡게 해 준다.

[OSNAP],[OTRACK], [POLAR] 기능 익히기 [Extension] 개체의 끝점에서 임시적으로 연장된 선을 보여준다. 다음과 같이 일직선상에 있는 선분을 그리고자 할 때 Extension mode가 어떻게 활용이 되는지 한번 알아보자 Command: L or Command: _line Specify first point: 첫번째 점 입력 Specify next point or [Undo]: @50,0 : X축의 오른쪽으로 50 Specify next point or [Undo]: : 명령 종료 Command: : 이전 명령 실행 LINE Specify first point: _ext of 50 : 첫번째 점을 이전 선분의 끝점에서부터 50 떨어진 지점으로 Specify next point or [Undo]: @50,0 : X축의 오른쪽으로 50 Specify next point or [Undo]: : 명령 종료 Osnap Extension 선택후 마우스의 커서를 선분의 끝에다 두고(절대 선택해서는 안됨) 십자표시의 마크를 확인 후 오른쪽으로 커서를 움직이면 점선의 연장선이 보이게 된다. 이제 띄우고자 하는 거리값 50을 입력하면 된다.

[OSNAP],[OTRACK], [POLAR] 기능 익히기 [Tangent] 원이나 호, 타원 등의 접점을 잡게 해 준다 [Perpendicular] 출발지점에서 선택한 객체의 직각이 되는 지점을 잡게 해 준다. [Center] 원이나 호, 타원 등의 중심점을 잡게 해 준다. 원의 중심이나 원의 일부에 커서를 두고 선택하면 된다. [Quadrant] 원이나 호, 타원 등의 사분점을 잡게 해 준다. 즉, 원의 0˚ , 90˚, 180˚, 270˚ 지점을 말한다.

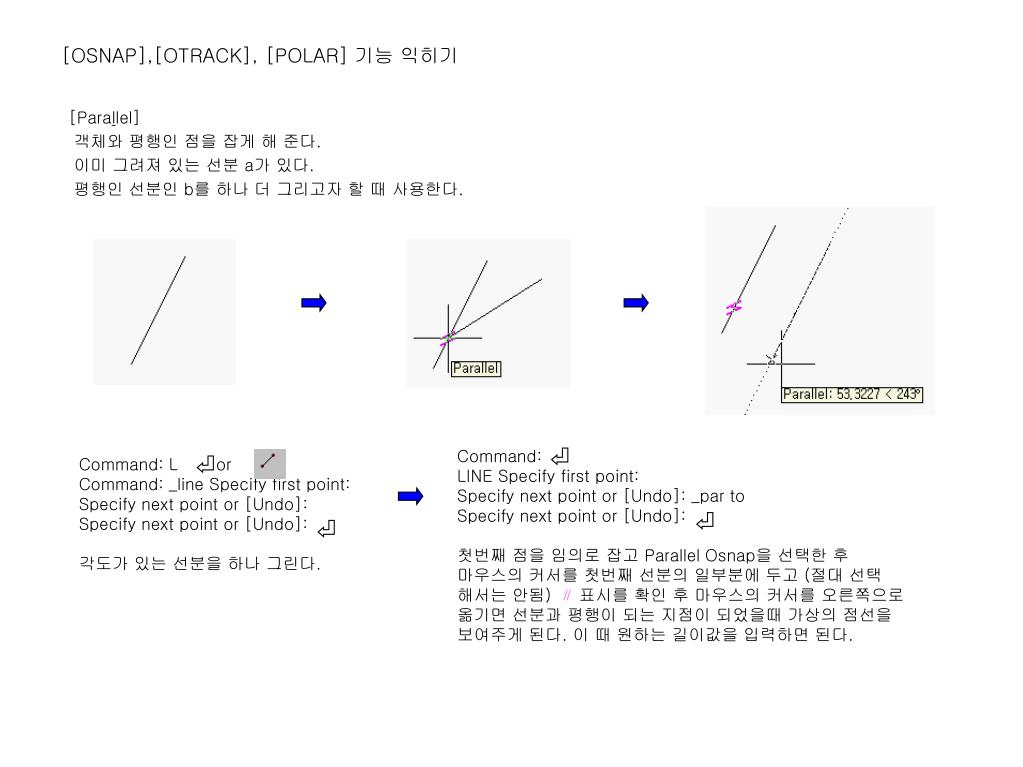

[OSNAP],[OTRACK], [POLAR] 기능 익히기 [Parallel] 객체와 평행인 점을 잡게 해 준다. 이미 그려져 있는 선분 a가 있다. 평행인 선분인 b를 하나 더 그리고자 할 때 사용한다. Command: LINE Specify first point: Specify next point or [Undo]: _par to Specify next point or [Undo]: 첫번째 점을 임의로 잡고 Parallel Osnap을 선택한 후 마우스의 커서를 첫번째 선분의 일부분에 두고 (절대 선택 해서는 안됨) ∥표시를 확인 후 마우스의 커서를 오른쪽으로 옮기면 선분과 평행이 되는 지점이 되었을때 가상의 점선을 보여주게 된다. 이 때 원하는 길이값을 입력하면 된다. Command: L or Command: _line Specify first point: Specify next point or [Undo]: Specify next point or [Undo]: 각도가 있는 선분을 하나 그린다.

[OSNAP],[OTRACK], [POLAR] 기능 익히기 [Nearest] 커서에서 가장 가까운 객체의 일부분을 잡게 해 준다. ④ [OSNAP] 무시하고 사용하기 임시적으로 [OSNAP]모드를 해제하고자 한다면 상태바의 [OSNAP] 버튼을 끄면 된다. 사용자의 편의에 따라 선택해서 사용할 수 있는 부분이다. [Node] Auto cad 명령중 [Point]의 점을 잡게 해 준다. [Insert] 블록이나 속성의 삽입점 , 텍스트의 시작점을 잡게 해 준다.

[OSNAP],[OTRACK], [POLAR] 기능 익히기 [OTRACK] ① 기능 : 객체 스냅을 추적하고자 할 때 사용한다. ② 사용방법 : 상태바의 [OSNAP] Settings에 체크되어있는 Osnap으로 객체를 추적할 수 있다. 다음 예제를 통해서 사용방법을 살펴보도록 하자. -. 사각형을 먼저 하나 그린 후, 같은 선상에 또 다른 사각형을 하나 더 그리고자 한다. 왼쪽의 사각형을 완성한 후 새로운 선그리기 명령을 수행한다. 첫번째 점을 달라는 Specify first point: 라는 메시지가 나왔을 때 왼쪽 사각형의 끝점에다 커서를 두고 십자표지의 마크를 확인한 후(절대 선택해서는 안됨) 커서를 오른쪽으로 옮기면 수평선상에 정렬선을 보여주게 된다. 띄우고자 하는 거리값을 입력한 후 사각형을 완성한다. [OTRACK]도 [OSNAP]과 마찬가지로 Point를 달라는 메시지에서는 언제든지 사용 가능하다.

[OSNAP],[OTRACK], [POLAR] 기능 익히기 -. 사각형의 중앙에 원을 그리고자 한다. 일단은 사각형을 먼저 그리고 원그리기 명령 수행 후 중심점을 달라는 Specify center point for circle 와 같은 메시지가 나왔을 때 사각형의 윗 선분의 중간에 커서를 두고(절대 선택 아님) 십자 확인 후 커서를 아래로 내려 수직의 정렬선을 나타나게 한다. 마찬가지로 오른쪽 선분의 중간에 커서(절대 선택 아님)를 다시 두고 왼쪽으로 옮기면 수평의 정렬이 나타나게 되는데 커서를 수직 정렬선과 교차하는 부분까지 옯기면 정확하게 교차부분이 되었을때 X마크를 보여준다. 이때 선택해 주면 정확히 사각형의 중앙에 원의 중심을 잡을 수 있게 된다. 원그리기에 관련된 상세한 설명을 다음 차수에서 설명하고자 한다.

[OSNAP],[OTRACK], [POLAR] 기능 익히기 [POLAR] ① 기능 : 원형추적을 사용하여 객체를 그리고자 할 때 사용한다. 수평,수직 뿐만 아니라 원하는 각도마다 정렬선을 보여주게 된다. ② 사용방법 : 먼저 원하는 각도마다 정렬선이 나타나게 하려면 Drafting settings 대화상자의 Increment angle 목록상자에 이미 입력되어 있는 각도를 선택하여 사용할 수 도 있고 New 버튼을 눌러 원하는 각도를 추가하여 사용할 수도 있다.

[OSNAP],[OTRACK], [POLAR] 기능 익히기 -. Increment angle 목록상자에서 45도를 선택하게 되면 선 그리기 명령 수행 후 각도가 45도 증분될 때마다 정렬선을 보여주게 된다. 선 그리기 명령 수행 후 첫번째 점을 찍고 커서를 움직이게 되면 45도 증분될때 마다 정렬선을 보여주게 된다. 정렬선이 나타날 때 원하는 길이값을 입력하게 되면 위와 같은 사각형을 좀 더 손 쉽게 그릴 수 있다. 항상 길이값을 입력하고 나서는 엔터버튼을 눌러야만 한다.

요점 정리 ♣ [OSNAP] [OTRACK] : 객체 스냅 추적 [POLAR] : 원형 추적

제 8장 Auto CAD 도면 작성 2 • -. Line 명령 익히기 • -. Circle 명령 익히기 • -. Arc 명령 익히기 • -. Donut 명령 익히기

선, 원,호,도넛 명령 익히기 [Line] ① 기능 : 선을 그리기 위한 명령이다. ② 명령 Command: or L 상대 직교좌표로 지정

선, 원,호,도넛 명령 익히기 [Circle] ① 기능 : 원을 그리기 위한 명령이다. ② 명령 Command: or C Command: _circle Specify center point for circle or [3P/2P/Ttr (tan tan radius)]: 원의 중심 입력 Specify radius of circle or [Diameter]: 50 : 반지름 값 입력 원의 중심 입력은 마우스의 왼쪽 포인터로 임의의 지점 선택, 정확한 지점을 찾기 위해 [OSNAP]과 절대좌표를 사용하여 중심을 지정할 수 있다. 반지름값도 마찬가지로 임의의 값을 입력하기 위해서는 마우스의 왼쪽 포인터로 적당한 부분을 선택하면 되고, 정확한 값을 입력하고자 할 경우에는 수치값을 입력하고 엔터버튼을 누르면 된다.

선,원,호,도넛 명령 익히기 ③ 옵션 -. Diameter : 중심점과 직경으로 원을 그리는 방법이다. Command: or C Command: _circle Specify center point for circle or [3P/2P/Ttr (tan tan radius)]: 원의 중심점 입력 Specify radius of circle or [Diameter]: d : 옵션 D 입력 (직경을 지정하기 위하여) Specify diameter of circle: 10 : 원하는 직경 입력

선,원,호,도넛 명령 익히기 ③ 옵션 -. 3p : 원주의 세점을 입력하여 원을 그리는 방법이다. Command: or C Command: _circle Specify center point for circle or [3P/2P/Ttr (tan tan radius)]: 3p :옵션 3p 입력 Specify first point on circle: 첫번째 점 입력 Specify second point on circle: 두번째 점 입력 Specify third point on circle: 세번째 점 입력 임의의 세점을 입력하여 원을 완성한다. 각 선분의 끝점(osnap 사용)을 입력하여 삼각형에 외접한 원을 생성할 수 있다.

선,원,호,도넛 명령 익히기 ③ 옵션 -. 2p : 원주의 두점을 입력하여 원을 그리는 방법이다. Command: or C Command: _circle Specify center point for circle or [3P/2P/Ttr (tan tan radius)]: 2p :옵션 2p 입력 Specify first point on circle: 첫번째 점 입력 Specify second point on circle: 두번째 점 입력 ♣ 정확한 값의 입력을 위해 두번째 점의 입력을 상대좌표값을 이용할 수도 있다. Command: or C Command: _circle Specify center point for circle or [3P/2P/Ttr (tan tan radius)]: 2p :옵션 2p 입력 Specify first point on circle: 첫번째 점 입력 Specify second point on circle: @(0,50) :두번째 점 입력

선,원,호,도넛 명령 익히기 ③ 옵션 -. ttr : 두개의 접선과 반지름값을 가지고 원을 생성하는 방법이다. Command: or C Command: _circle Specify center point for circle or [3P/2P/Ttr (tan tan radius)]: ttr :옵션 ttr 입력 Specify point on object for first tangent of circle: 처음 접하는 객체 위의 지점 선택 Specify point on object for second tangent of circle: 두번째로 접하는 객체 위의 지점 선택 Specify radius of circle: 20 : 반지름값 입력

P2 P1 P3 o ellipse  el 클릭 ; 타원을 그리는 명령어 세 점에 의한 방법

중심점과 두축의 끝점 P3 P1 P2

선,원,호,도넛 명령 익히기 [Arc] ① 기능 : 호를 그리기 위한 명령이다. ② 명령 Command: or A Command: _arc Specify start point of arc or [CEnter]: 첫번째 점 입력 Specify second point of arc or [CEnter/ENd]: 두번째 점 입력 Specify end point of arc: 세번째 점 입력 ③ 옵션 호를 그리기 위한 방법에는 11가지 옵션이 있다. 호 그리기 만큼은 옵션을 사용고자 할 경우 풀다운 메뉴에서 선택하고자 한다. 그 이유는 아이콘을 선택하거나 단축키를 사용할 경우 위와 같이 기본인 3 Point로 그려지므로 옵션을 일일이 입력해서 사용해야 하나 풀다운 메뉴에서 옵션을 선택할 경우 옵션을 일일이 입력하지 않아도 된다는 장점이 있기 때문이다. 굉장히 많은 옵션인 것 같지만 그것들을 다 사용하는 데는 몇 가지 원칙만 이해하면 된다. 자, 그럼 지금부터 그 원칙들을 공부해 보도록 하자.

③ 옵션 호가 그려지는 방향은 항상 시계반대방향을 우선한다. 그러므로 호가 그려지는 시작점을 어디로 선택하느냐에 따라서 결과가 틀려질 수 있다. 또, 호는 원의 일부분이므로 원과 같이 중심점과 반지름값도 가지고 있으며 선분과 같이 시작점과 끝점도 가지고 있다. 점을 입력하는 방법에는 앞 차수에서도 설명한 바가 있지만, 마우스 왼쪽포인트로 임의의 점을 선택하는 방법, Osnap과 상대좌표,상대극좌표 값을 사용하여 정확한 지점을 입력하는 방법이 있다. (이것은 모든 명령에서도 통용되는 방법이라고 생각하면 된다.) -. Start, Center, End (S,C,E) :호가 시작되는 시작점과 중심점, 끝점으로 호를 생성하는 방법이다. 시작점과 중심점으로 반지름이 결정되어진다. Command: 풀다운 메뉴 DrawArcStart,Center,End 선택 Command: _arc Specify start point of arc or [CEnter]: 시작점 입력 Specify second point of arc or [CEnter/ENd]: _c Specify center point of arc: 중심점 입력 Specify end point of arc or [Angle/chord Length]: 끝점 입력

③ 옵션 -. Start, Center, Angle (S,C,A) : 시작점과 중심점, 각도로 호를 생성하는 방법이다. 각도가 양의 값이면 시계 반대방향으로 , 음의 값이면 시계 방향으로 호가 생성된다. Command: 풀다운 메뉴 Draw  Arc  Start,Center, Angle선택 Command: _arc Specify start point of arc or [CEnter]: 시작점 입력 Specify second point of arc or [CEnter/ENd]: _c Specify center point of arc: 중심점 입력 Specify end point of arc or [Angle/chord Length]: _a Specify included angle: 140 : 각도 입력 각도가 양수이므로 호의 방향은 반시계방향 각도가 음수이므로 호의 방향은 시계방향

③ 옵션 -. Start, Center, Length (S,C,L) : 시작점과 중심점, 현의 길이로 호를 생성하는 방법이다. 현의 길이란 호의 시작점과 끝점을 연결한 직선의 길이를 말한다. Command: 풀다운 메뉴 Draw  Arc  Start, Center, Length 선택 Command: _arc Specify start point of arc or [CEnter]: 시작점 입력 Specify second point of arc or [CEnter/ENd]: _c Specify center point of arc: 중심점 입력 Specify end point of arc or [Angle/chord Length]: _l Specify length of chord: 50: 현의 길이 입력

선,원,호,도넛 명령 익히기 ③ 옵션 -. Start, End, Angle (S,E,A) : 시작점과 끝점, 각도로 호를 생성하는 방법이다. 각도가 양의 값이면 시계 반대방향으로 , 음의 값이면 시계 방향으로 호가 생성된다 Command: 풀다운 메뉴 Draw  Arc  Start, End, Angle선택 Command: _arc Specify start point of arc or [CEnter]: 시작점 입력 Specify second point of arc or [CEnter/ENd]: _e Specify end point of arc: : 끝점 입력 Specify center point of arc or [Angle/Direction/Radius]: _a Specify included angle: 70 : 원하는 각도 입력 각도가 양수이므로 호의 방향은 반시계방향 각도가 음수이므로 호의 방향은 시계방향

선,원,호,도넛 명령 익히기 ③ 옵션 -. Start, End, Direction (S,E,D) : 시작점과 끝점, 호가 그려지는 방향 설정으로 호를 생성하는 방법이다. Command: 풀다운 메뉴 Draw  Arc  Start, End, Direction선택 Command: _arc Specify start point of arc or [CEnter]: 시작점 입력 Specify second point of arc or [CEnter/ENd]: _e Specify end point of arc: : 끝점 입력 Specify center point of arc or [Angle/Direction/Radius]: _d Specify tangent direction for the start point of arc:원하는 방향의 점 선택

선,원,호,도넛 명령 익히기 ③ 옵션 -. Start, End, Radius (S,E,R) : 시작점과 끝점, 호가 그려지는 방향 설정으로 호를 생성하는 방법이다. Command: 풀다운 메뉴 Draw  Arc  Start, End, Radius선택 Command: _arc Specify start point of arc or [CEnter]: 시작점 입력 Specify second point of arc or [CEnter/ENd]: _e Specify end point of arc: : 끝점 입력 Specify center point of arc or [Angle/Direction/Radius]: _r Specify radius of arc: 30:반지름값 입력

선,원,호,도넛 명령 익히기 ③ 옵션 -. Center, Start, End (C,S,E) : 중심점과 시작점, 끝점으로 호를 생성하는 방법이다. -. Center, Start, Angle (C,S,A) : 중심점과 시작점, 각도로 호를 생성하는 방법이다. -. Center, Start, Length (C,S,L) : 중심점과 시작점, 현의 길이로 호를 생성하는 방법이다. -. Continue 호의 생성은 3Point로 그려지는 것이 기본이지만, 호 그리기 명령을 입력한 후 첫번째 점을 달라는 메시지에서 엔터키를 눌러주게 되면 호의 생성은 이전에 그려진 선이나 호에 연결해서 2Point로 생성되게 된다. Command: or A Command: _arc Specify start point of arc or [CEnter]: Specify end point of arc: 호의 마지막 점 입력 시작점보다 중심점을 먼저 입력하는 것을 제외하고는 앞에서 설명한 S,C,E S,C,A S.C,L 옵션과 유사하다.

선,원,호,도넛 명령 익히기 [Donut] ① 기능 : 속이 채워진 원이나 도넛을 생성하는 명령이다 ② 명령 Command: donut Specify inside diameter of donut <0.5000>: 10 : 안쪽 원의 지름 입력 Specify outside diameter of donut <1.0000>: 20: 바깥쪽 원의 지름 입력 Specify center of donut or <exit>:도넛이 위치할 지점 선택 Specify center of donut or <exit>:: 명령 종료 Command: donut Specify inside diameter of donut <0.5000>: 0 : 안쪽 원의 지름 입력 Specify outside diameter of donut <1.0000>: 20: 바깥쪽 원의 지름 입력 Specify center of donut or <exit>:도넛이 위치할 지점 선택 Specify center of donut or <exit>:: 명령 종료

제 9장 Auto CAD 도면 작성 3 • -. Zoom 명령 익히기 • -. Pan 명령 익히기

화면의 축소와 확대 사용자들이 작업할 대부분의 도면은 컴퓨터 모니터 크기의 화면에서 작업하기에는 너무 크다. 그래서, 사용자들은 작은 영역을 확대해서 작업해야 하는데 여기에 사용되어지는 명령이 [Zoom] 명령이다. [Zoom] 명령은 화면에서 도면의 크기를 늘이거나 줄일 수 있지만, 도면의 실제 크기를 바꿀 수는 없다. 크게 확대한다면 자세히 보일 것이고, 작게 축소한다면 도면의 보다 많은 부분을 볼 수 있다. 대부분의 Auto cad 명령들이 옵션은 아이콘화 되어 있지 않지만, [Zoom] 명령은 옵션까지도 아이콘화 되어 있어 편리하게 사용할 수 있다. 물론 단축키 “Z”를 입력하여 Zoom 명령을 실행시킨 뒤 옵션을 입력하여 사용할 수 도 있다. 다음은 화면의 확대와 축소에 관련된 아이콘들이다. 버튼을 누르고 있으면 4개의 아이콘 외에 또 다른 옵션의 아이콘들이 나타나게 된다.

화면의 축소와 확대 [Zoom] ① 기능 : 대상물을 확대하거나 축소하는 명령이다. ② 옵션 -. Zoom All : [Limits]로 설정된 영역을 전부 보여주는 명령이다. (단, 생성되어진 객체가 도면의 한계를 넘어가더라도 넘어간 영역까지 다 보여준다. = Zoom Extents) Command: Command: '_zoom Specify corner of window, enter a scale factor (nX or nXP), or [All/Center/Dynamic/Extents/Previous/Scale/Window] <real time>: _all Regenerating model.

화면의 축소와 확대 ♣ 여기서 잠깐 !!! Auto cad를 시작하면 화면의 구성은 A4 size 420,297로 설정되어 있다. 하지만 매번 도면이 A4 size로만 작성되어지는 것은 아니므로 도면의 설정을 바꾸어 줄 필요가 있는데, 여기에 관련된 명령이 [Limits]이다. [Limits] ① 기능 : 도면의 한계를 바꾸고자 하는 명령이다. ② 명령 Command: limits Reset Model space limits: Specify lower left corner or [ON/OFF] <0.0000,0.0000>: : 왼쪽 하단 지점 설정 Specify upper right corner <420.0000,297.0000>: 817,570 : 오른쪽 상단 지점 설정 [limits] 로 영역을 설정하고 난 다음에는 반드시 [Zoom] All명령을 사용하여야만 한다. 그렇지 않으면 [Limits]명령은 아무 소용이 없게 된다. Command: z ZOOM Specify corner of window, enter a scale factor (nX or nXP), or [All/Center/Dynamic/Extents/Previous/Scale/Window] <real time>: a

화면의 축소와 확대 ② 옵션 -. Zoom Center : 도면의 축소나 확대를 중심점을 기점으로 높이를 입력하여 실행한다. Command: Command: ‘zoom Specify corner of window, enter a scale factor (nX or nXP), or [All/Center/Dynamic/Extents/Previous/Scale/Window] <real time>: _c Specify center point: 중심점 입력 Enter magnification or height <221.3800>: 50 : 높이값 입력
