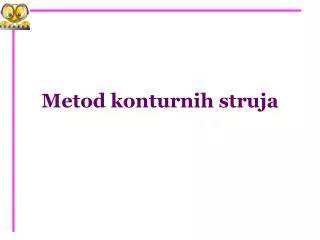

  1. Metod konturnih struja

  2. Metod konturnih struja primjenjuje samo drugi Kirhofov zakon. Z1 A Z2 - broj čvorova je: nč=2 - broj grana je: nG=3 I3 I2 + I1 IB ~ IA E2 - odredimo broj nezavisnih kontura: nG – nč + 1 = 2 Z3 E1 + ~ B - označimo dvije nezavisne konture - svakoj konturi dodjelimo po jednu konturnu struju: IA i IB

  3. Z1 A Z2 odredimo ukupnu impedansu za prvu konturu: ZAA=Z1+Z3 I3 I2 + I1 IB ~ odredimo ukupnu impedansu za drugu konturu: ZBB=Z2+Z3 IA E2 Z3 E1 + odredimo impedansu zajedničke grane: ZAB=ZBA=Z3 ~ B Sada za svaku nezavisnu konturu pišemo jednačinu po drugom Kirhofovom zakonu: IAZAA + IBZAB= E1 u napisani sistem jednačina uvrstimo podatke i izračunamo konturne struje IA i IB IBZBB + IAZBA= E2

  4. Z1 A Z2 Kroz granu sa strujom I1 teče samo jedna konturna struja IA u istom smjeru kao i I1, pa je: I1 = IA I3 I2 + I1 IB ~ IA E2 Z3 Kroz granu sa strujom I2 teče samo jedna konturna struja IB u istom smjeru kao i I2, pa je: I2 = IB E1 + ~ B Kroz granu sa strujom I3 teku dvije konturne struje IA i IB . Struja I3 koja teče kroz zajedničku granu dobija se superpozicijom ( konturna struja koja ima isti smjer kao i I3 uvrštava se sa predznakom +, a ako ima suprotan smjer u odnosu na I3 uvrštava se sa predznakom -) I3 = IA + IB

  5. A Zadatak: Odredite struje I1 Z1 Z2 I2 I3 E1=j40 [ V ] E2=80 [V ] Z1=j200 [ Ω ] Z2= 100 + j100 [ Ω ] Z3=-j100 [ Ω ] + + IB ~ ~ IA E1 Z3 E2 B ZAA = Z1 + Z3 =j200-j100=j100 ZBB = Z2 + Z3=100+j100-j100=100 ZAB = ZBA=Z3 =-j100

  6. A ZAAIA+ZAB IB= E1 ZBB IB+ZBAIA= E2 I1 Z1 Z2 I2 I3 + + IB ~ ~ IA E1 Z3 E2 j100IA–j100IB= j40 100IB–j100IA= 80 B j100IA–j100IB= j40 -j100IA+100IB= 80 + -j100 IB+100IB= 80+j40 100 IB(1-j)= 40(2+j)

  7. :20 100 IB(1-j)= 40(2+j) 5 IB(1-j)= 2(2+j) j100IA–j100IB= j40 j100IA=j40 + j100IB 5IA=2+5IB :j20

  8. A I1 Z1 Z2 I2 I3 I1=IA= + + IB ~ ~ IA E1 Z3 E2 I2=IB= B I3=IA+IB I3=
