Presentation Transcript


Solid state actuators and its applications

Solid State Actuators

and Its

Applications

ปัญญรักษ์ งามศรีตระกูล 27 ก.ย. 2543


Solid state actuators and its applications

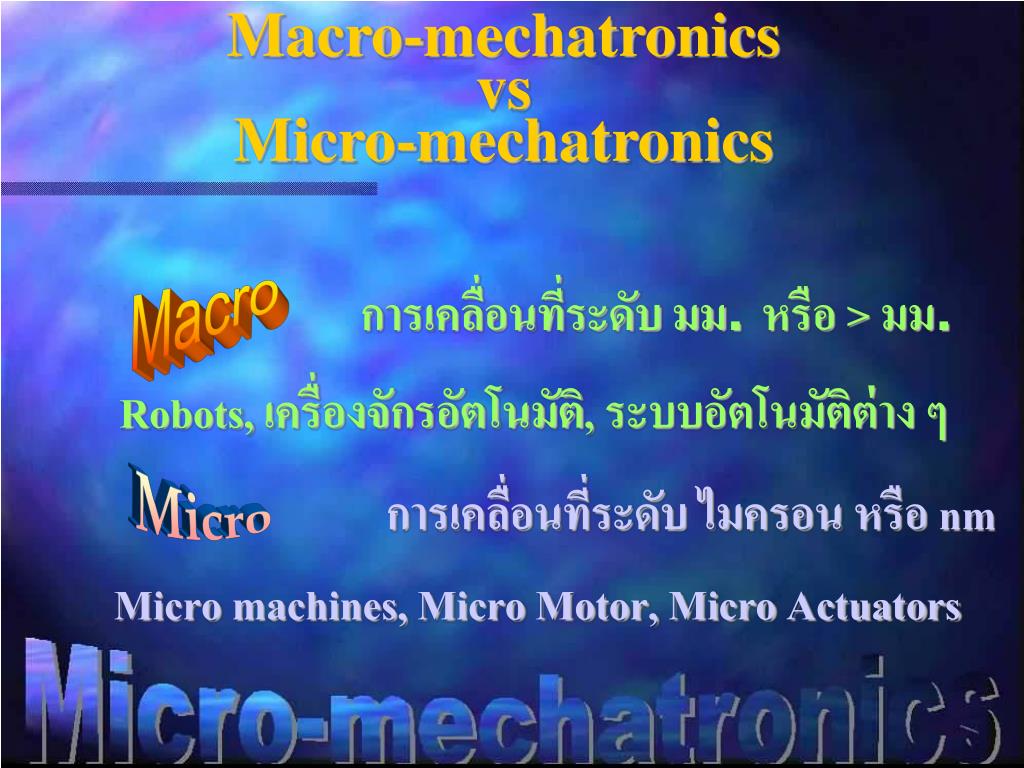

Macro-mechatronics vsMicro-mechatronics

Macro

การเคลื่อนที่ระดับ มม. หรือ > มม.

Robots, เครื่องจักรอัตโนมัติ, ระบบอัตโนมัติต่าง ๆ

Micro

การเคลื่อนที่ระดับ ไมครอน หรือ nm

Micro machines, Micro Motor, Micro Actuators


Solid state actuators and its applications

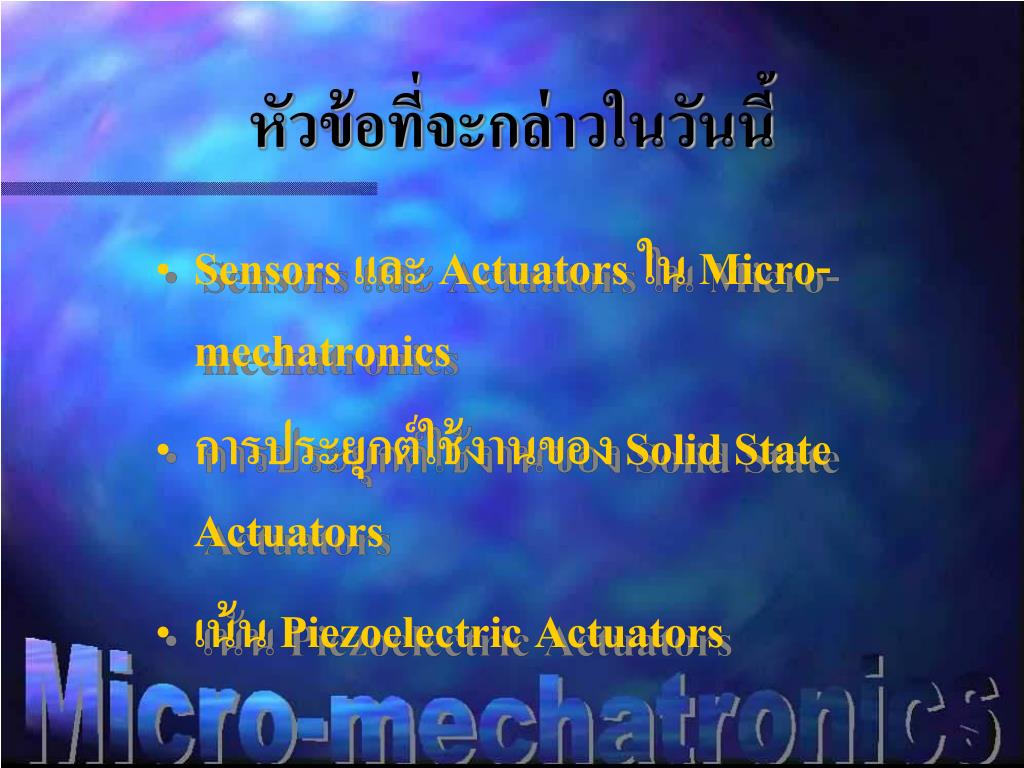

หัวข้อที่จะกล่าวในวันนี้

  • Sensors และ Actuators ใน Micro-mechatronics

  • การประยุกต์ใช้งานของ Solid State Actuators

  • เน้น Piezoelectric Actuators


Actuator

Actuator คืออะไร

Actuator is a transducer which can convert some input energy into mechanical displacement and/or force.

Actuator คือ อุปกรณ์(แปลง)ที่สามารถเปลี่ยนพลังงานบางส่วนที่ป้อนเข้าให้กลายเป็นการกระจัด(การเคลื่อนที่) และ/หรือ แรง


Actuator mechatronics

Actuator ในงาน Mechatronics

Range Acc. Force Response

(mm) (mm)

  • AC Servo Motor-- 3 kg m 100ms

  • DC Servo Motor--20 kg m 10ms

  • Step Motor 1000 1030 kg 100ms

  • Voice Coil Motor 1 0.130 kg 1ms

  • Pneumatic Motor- - 5 kg m 10 s

  • Pneumatic Cylinder 100 100 0.01kg/mm2 10 s

  • Hydraulic Motor- - 10 kg m 1 s

  • Hydraulic Cylinder 1000 10 10 kg/mm2 1 s

  • Piezoelectric Actuator 0.1 0.01 3 kg/mm2 0.1 ms


New actuators

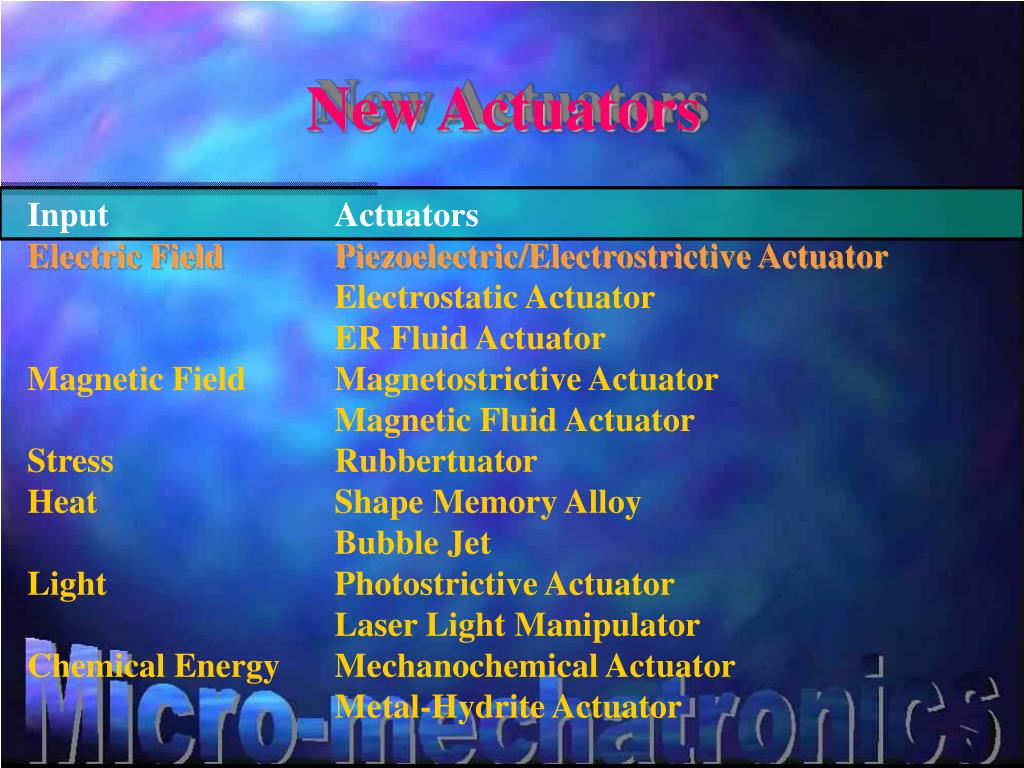

New Actuators

InputActuators

Electric FieldPiezoelectric/Electrostrictive Actuator

Electrostatic Actuator

ER Fluid Actuator

Magnetic FieldMagnetostrictive Actuator

Magnetic Fluid Actuator

StressRubbertuator

HeatShape Memory Alloy

Bubble Jet

LightPhotostrictive Actuator

Laser Light Manipulator

Chemical EnergyMechanochemical Actuator

Metal-Hydrite Actuator

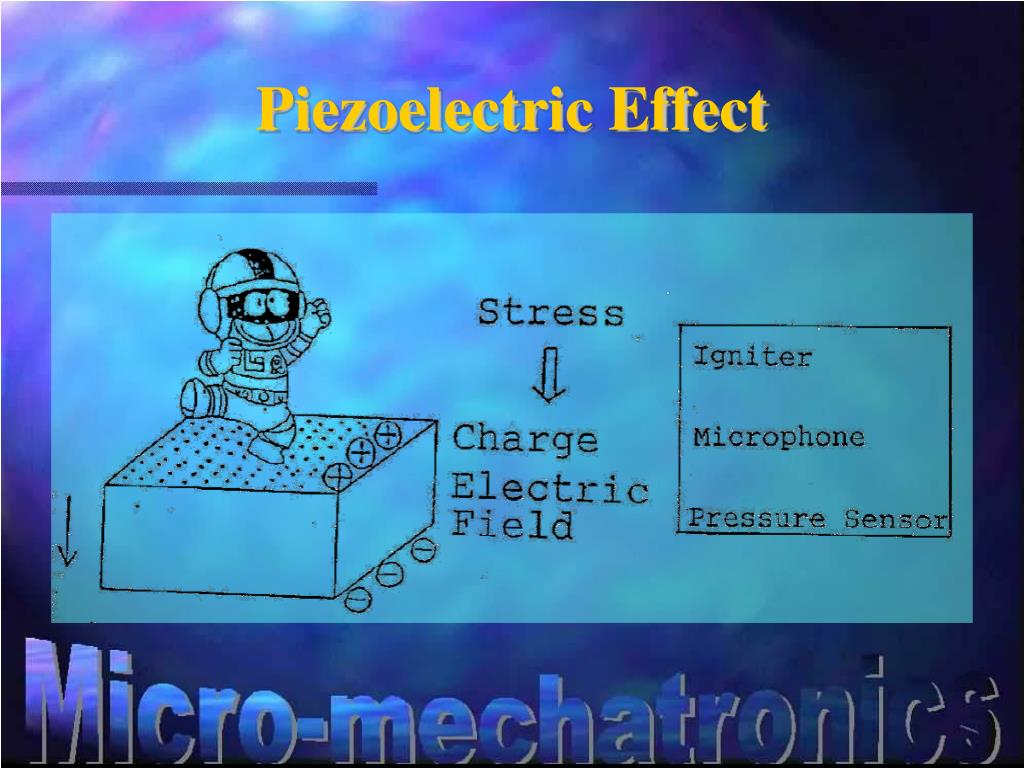

Piezoelectric effect

Piezoelectric Effect


Inverse piezoelectric effect

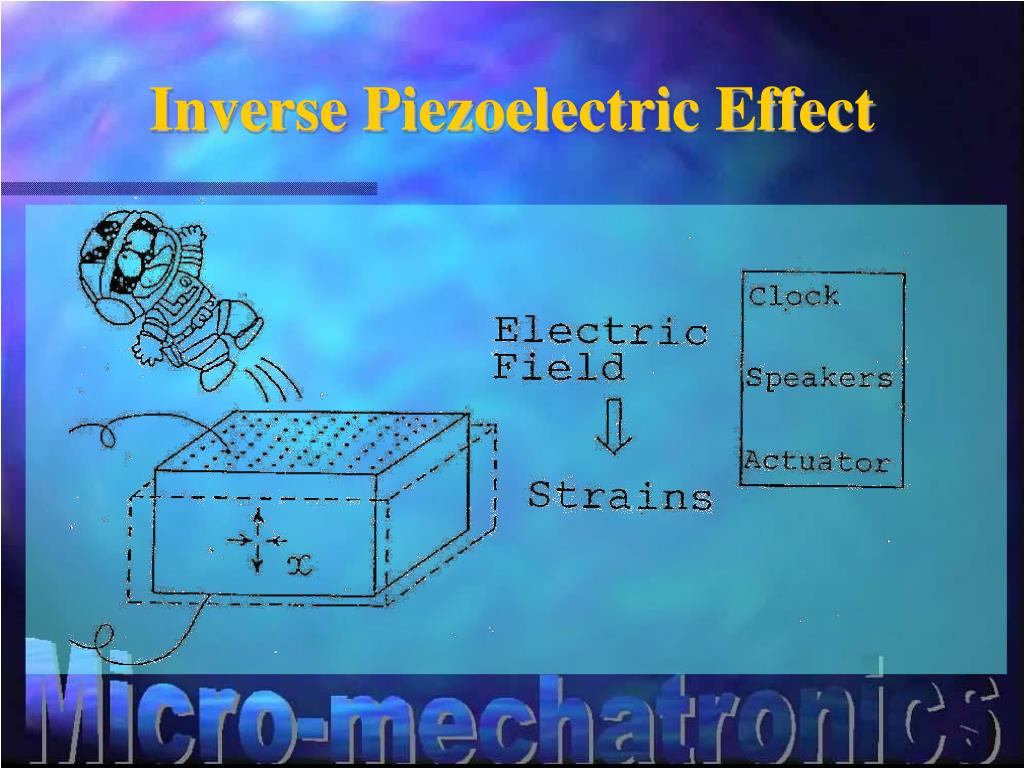

Inverse Piezoelectric Effect


Materials for piezoelectric actuator

Materials for Piezoelectric Actuator

PZT -- Pb(Zr,Ti)O3

Piezostrictive Ceramic

PMN -- Pb(Mg1/3Nb2/3)O3

Electrostatic Ceramic


Structure of piezoelectric actuator

Structure of Piezoelectric Actuator


Structure of piezoelectric actuator1

Structure of Piezoelectric Actuator


Applications of piezoelectric actuator

Applicationsof Piezoelectric Actuator


Piezo speaker

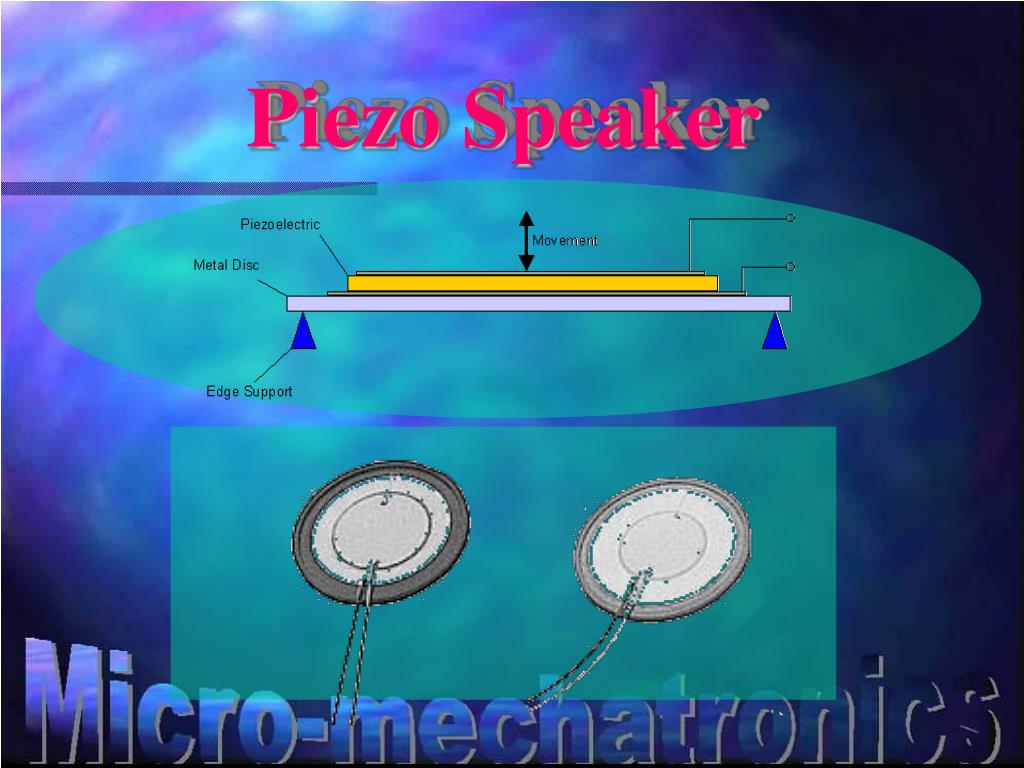

Piezo Speaker


Nikon s high precision lathe

Nikon’s High Precision Lathe


Nikon s high precision lathe1

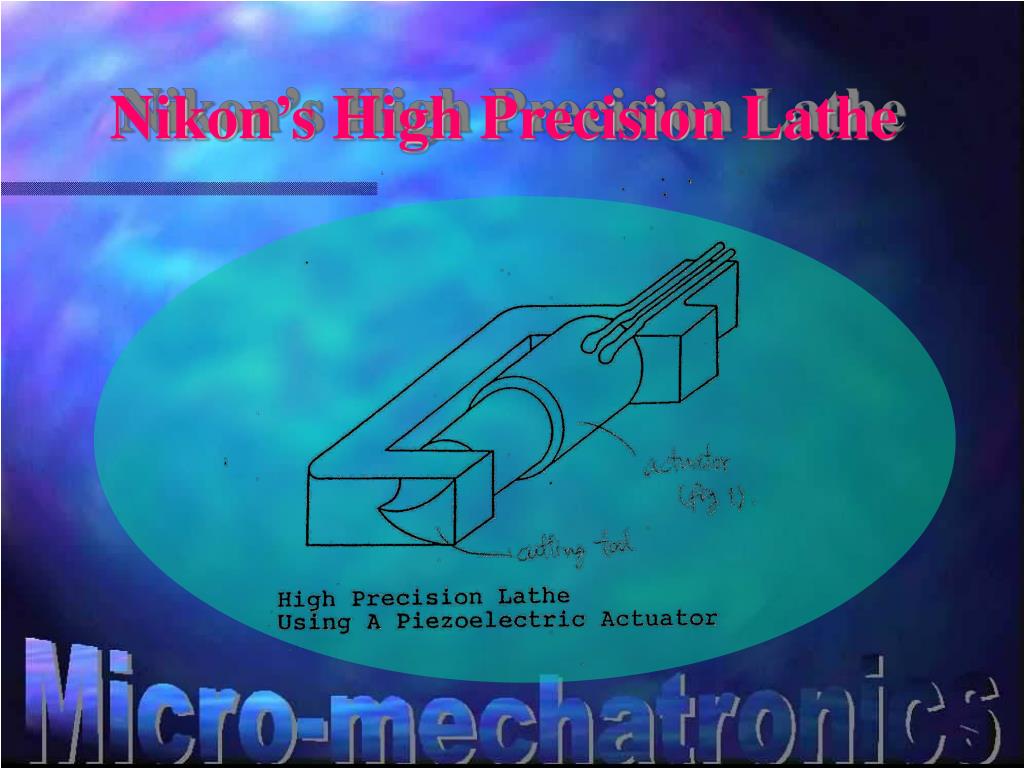

Nikon’s High Precision Lathe


High precision x y stage

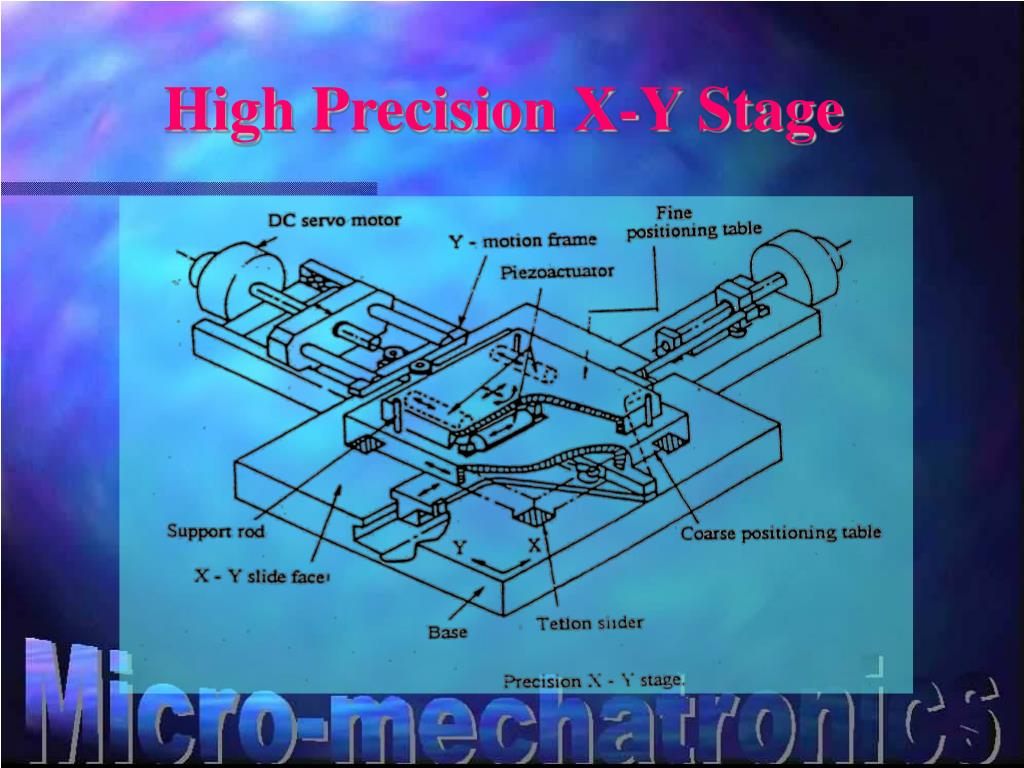

High Precision X-Y Stage

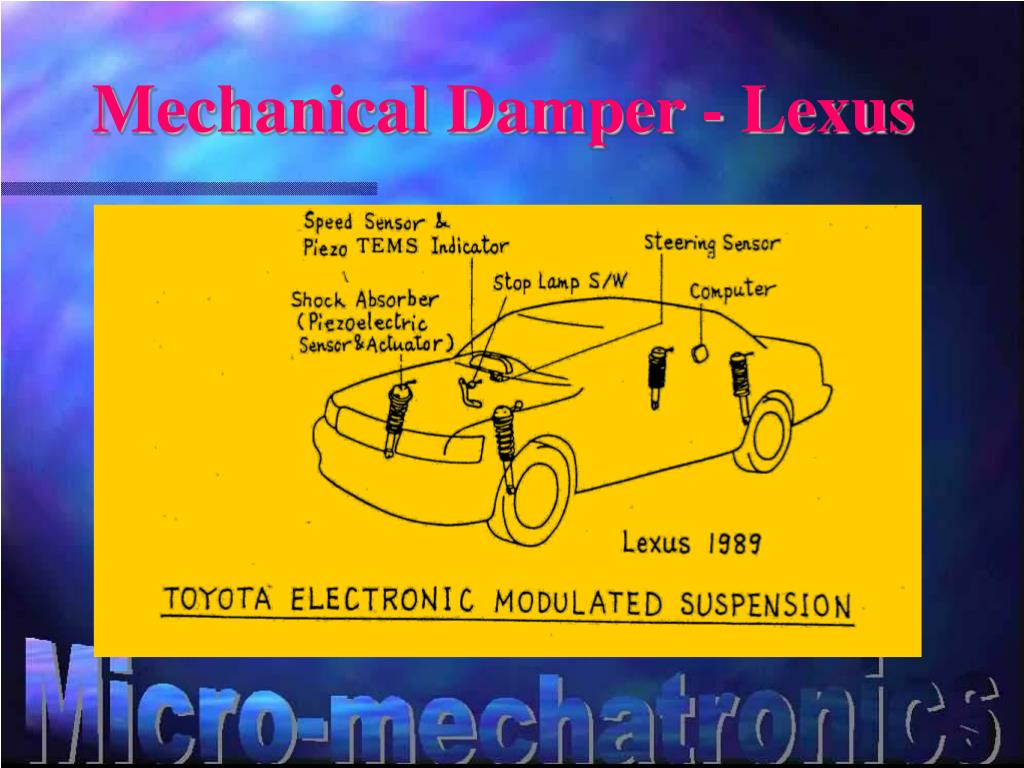

Mechanical damper lexus

Mechanical Damper - Lexus

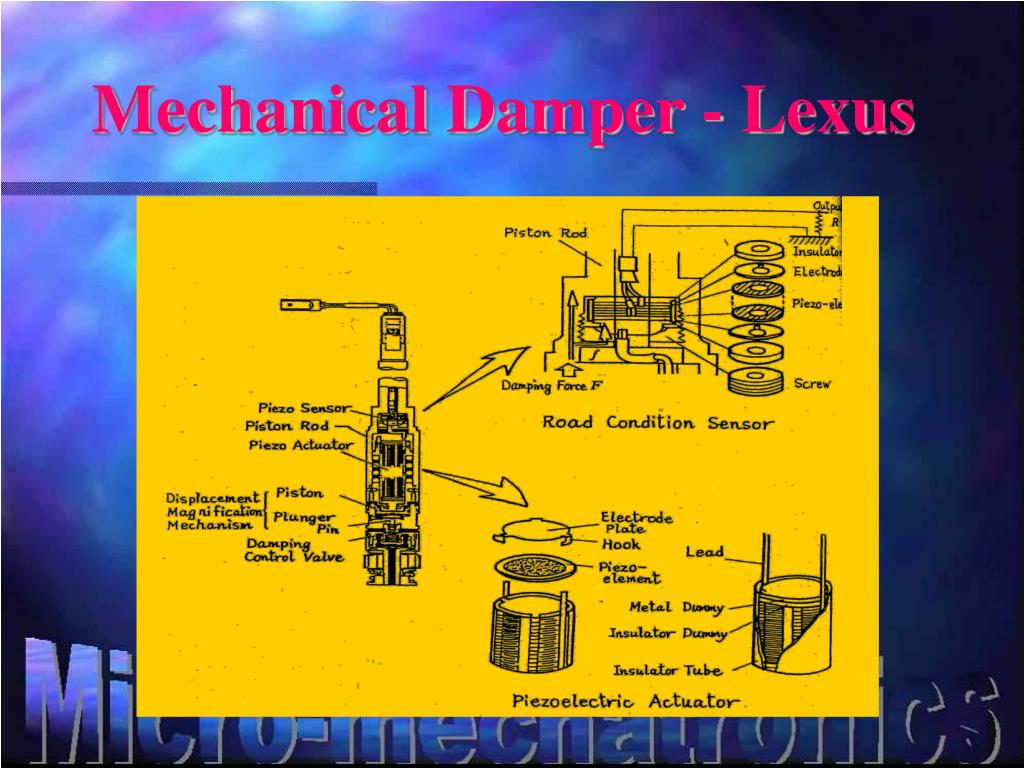

Mechanical damper lexus1

Mechanical Damper - Lexus


Camera s shutter

Camera’s Shutter


Walking piezo motor

Walking Piezo Motor


Dot matrix printer head 1

Dot Matrix Printer Head (1)


Dot matrix printer head 2

Dot Matrix Printer Head (2)

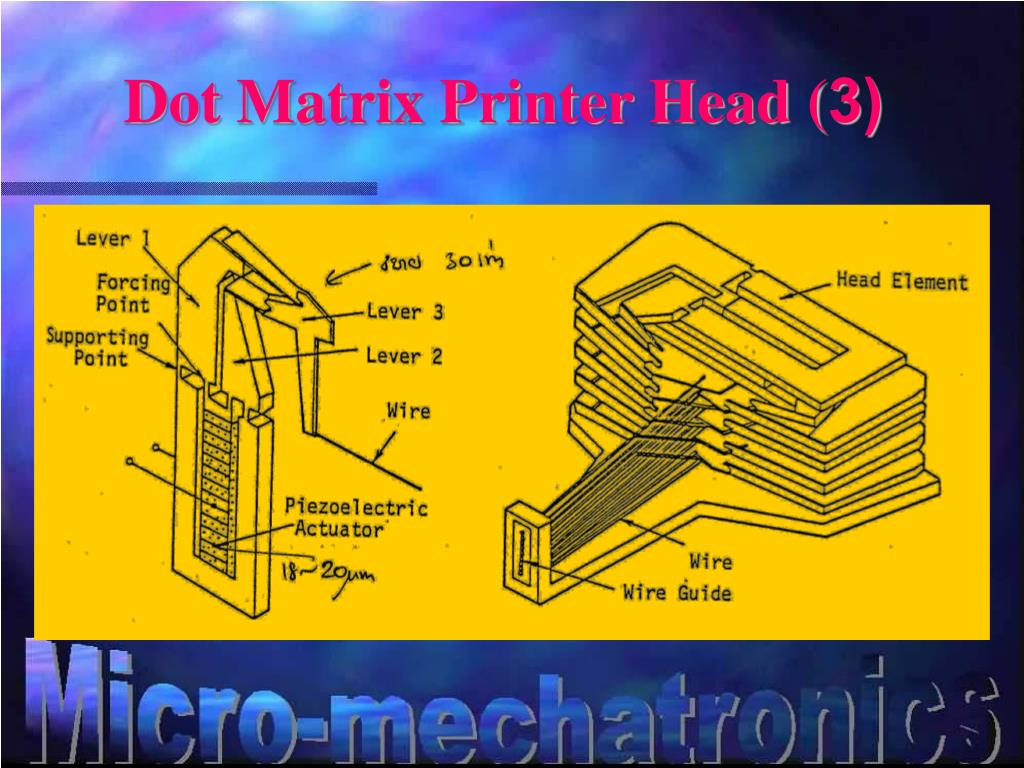

Dot matrix printer head 3

Dot Matrix Printer Head (3)


Inkjet printer head

Inkjet Printer Head

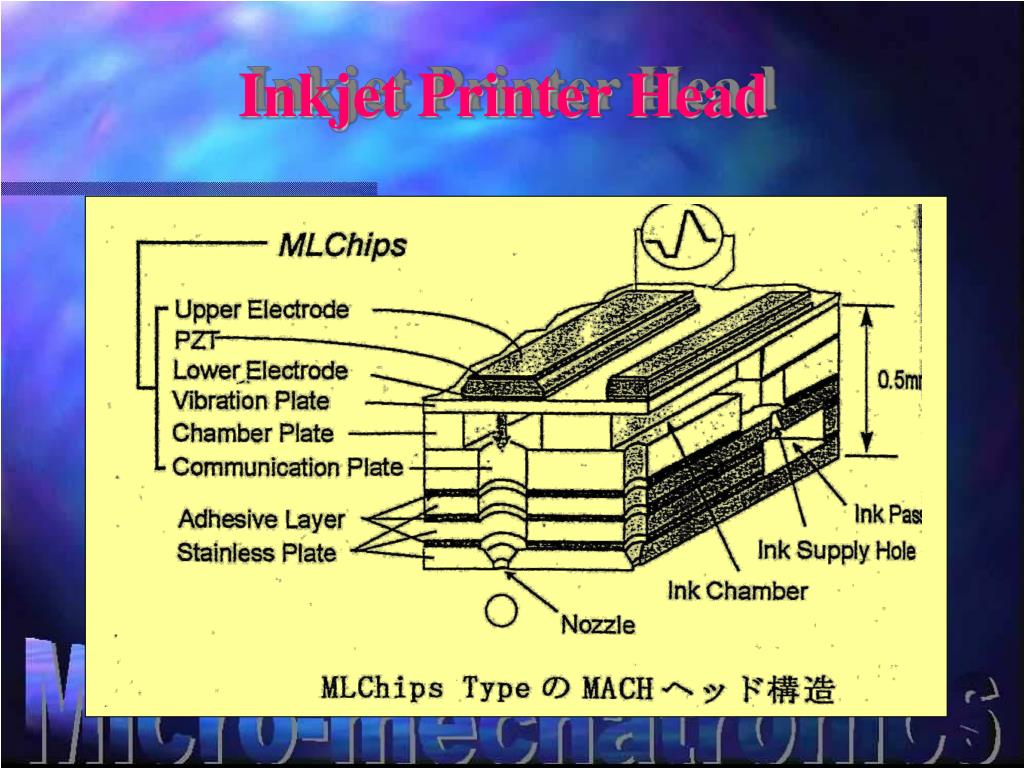

Inkjet printer head1

Inkjet Printer Head


Piezo transformer

Piezo Transformer


Piezo transformer1

Piezo Transformer

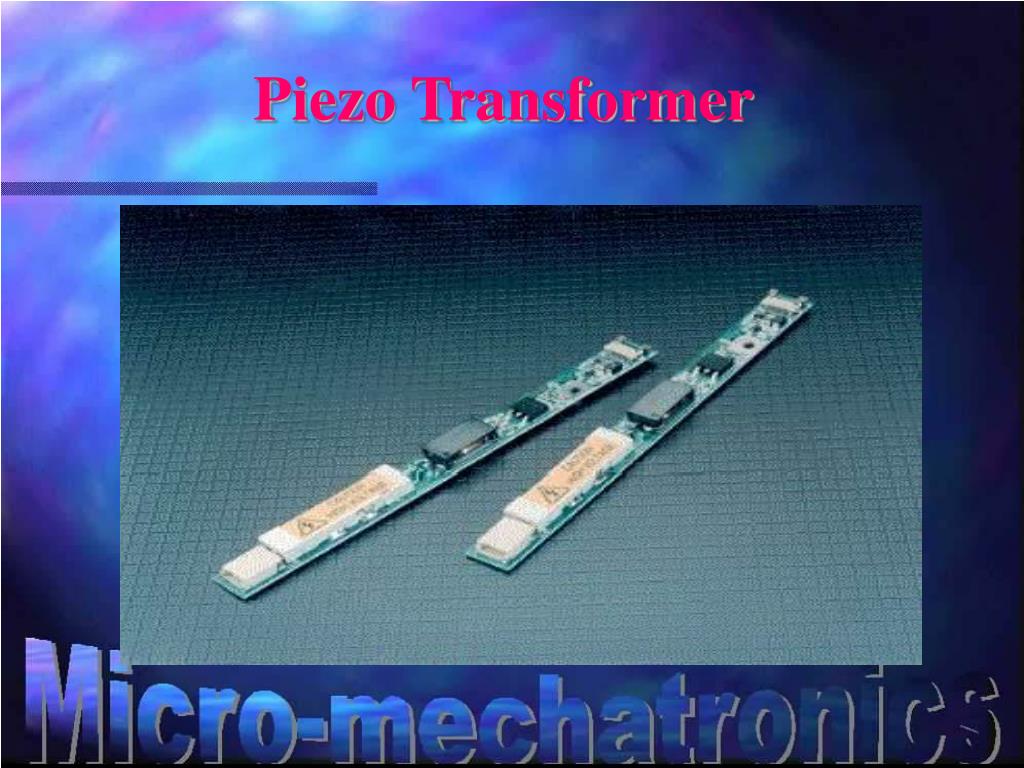

Piezo transformer2

Piezo Transformer

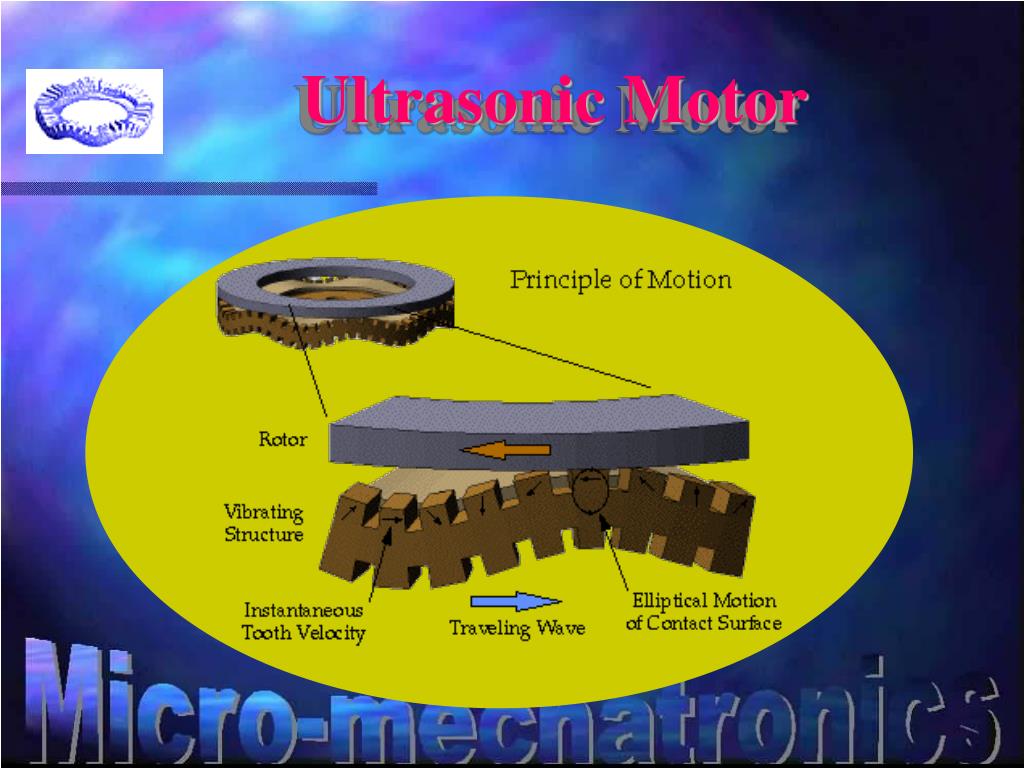

Ultrasonic motor

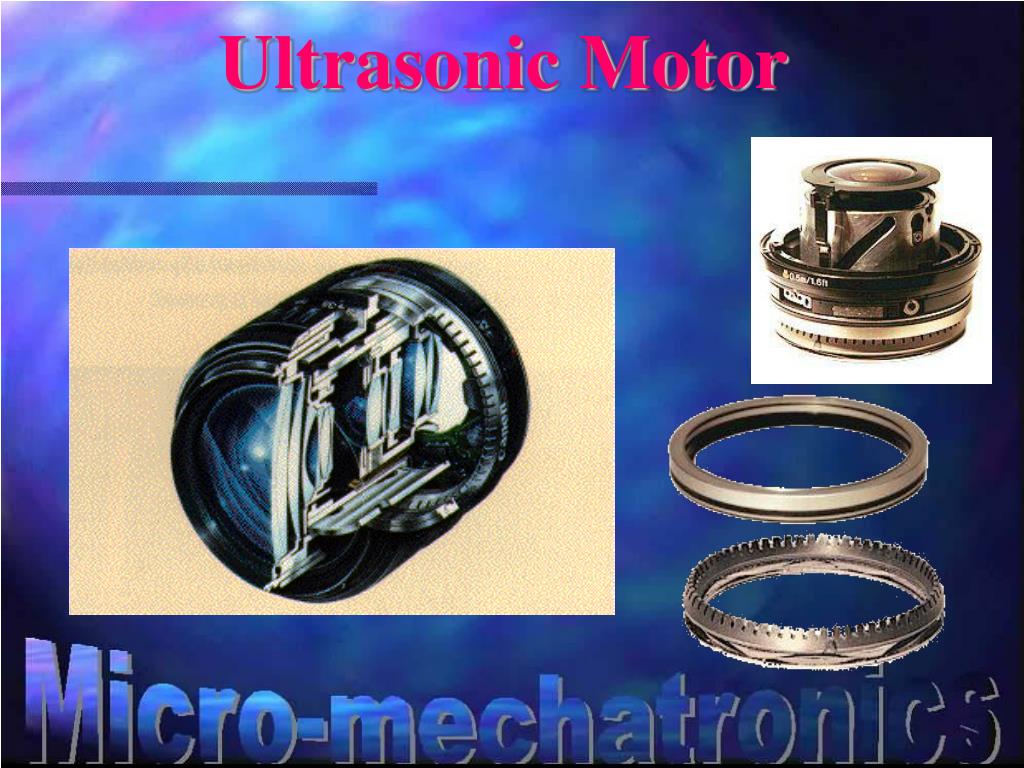

Ultrasonic Motor


Ultrasonic motor1

Ultrasonic Motor


Ignitor

Ignitor


Patents of piezoelectric actuators

1. NEC

2. TOTO

3. Matsushita

4. Brother Industry

5. Toyota Motors

6. Tokin

7. Hitachi Metal

8. Toshiba

9. Nippon Denso

10. Fuji Electric

Patents of Piezoelectric Actuators


Market of piezoelectric actuator

Market of Piezoelectric Actuator

pcs/year

Camera Shutter300,000

Camera Auto Focus Mechanism100,000

Part Feeder 30,000

Dot-Matrix Printer 10,000


Market share expected in 2000

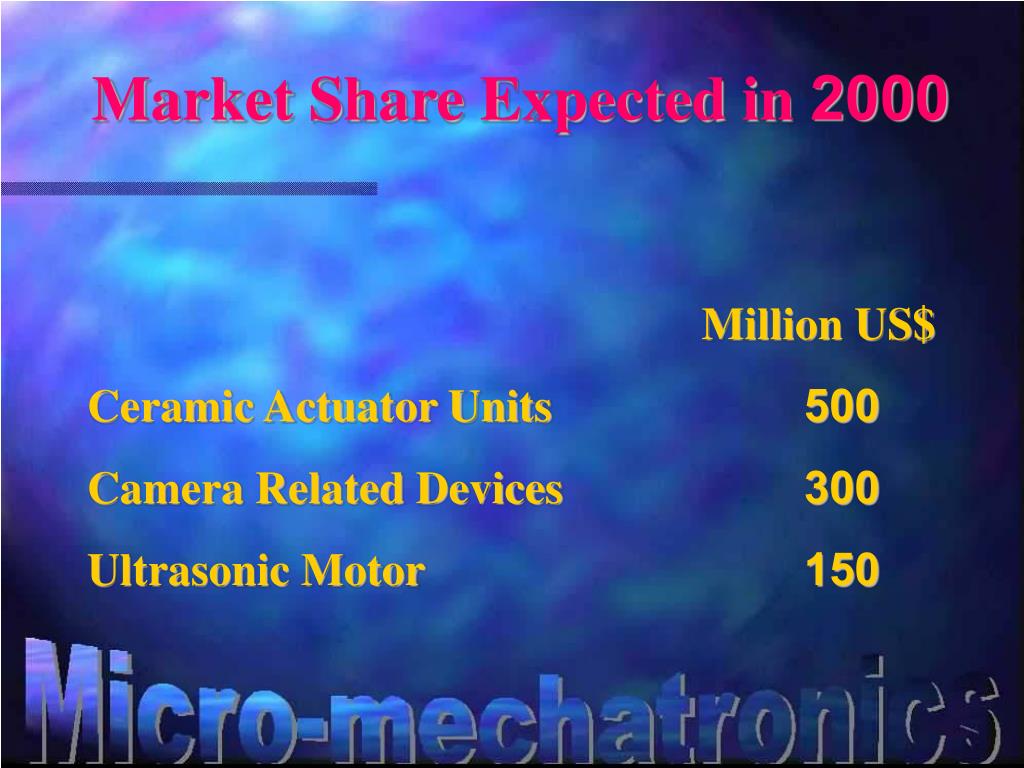

Market Share Expected in 2000

Million US$

Ceramic Actuator Units500

Camera Related Devices300

Ultrasonic Motor 150


The end

The End
