Presentation Transcript

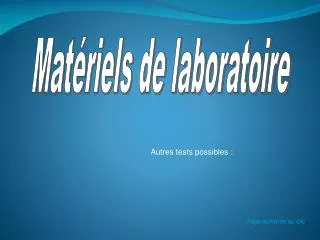

Mat riels de laboratoire

Matériels de laboratoire

Autres tests possibles :

Page suivante au clic


Microscope compte fils ils permettent d identifier le type d toffe ses caract ristiques de tissage

Microscope / compte fils :Ils permettent d’identifier le type d’étoffe, ses caractéristiques de tissage.

Composition de la fibre textileLa composition de la fibre est déterminée par des analyses mécaniques, chimiques et microscopiques.


Microm tre mesureur d paisseur

MicromètreMesureur d’épaisseur

Contrôleur de laboratoire

Au 100ème ou au 1000èmeAction manuelle ou motoriséAdaptable à toutes les normes existantes sur le marché


Visiteuse

Visiteuse

Le tissu se déroule à vitesse variable, il est vérifié sur toute sa longueur. Chaque défaut est signalé en lisière (sonnette).

La longueur de la pièce est enregistrée ainsi que les variations de laize.


Mat riels de laboratoire

stop

B

A

10

NF G07 121Le boulochage réside en l’apparition de petite boules ou bouloches constituées de fibres emmêlées adhérent à l’étoffe par une ou plusieurs fibres. L’abrasion est l’action d’user par frottement, par grattage. Ce test met en évidence la tenue dans le temps des tissus sujets à ce défaut.Abrasimètre / Boulochage :

Test de boulochage

Socle

Test d’usure à l’abrasion


Abrasim tre boulochage test

Abrasimètre / Boulochage : test


Cylindre creux

Cylindre creux

  • Détermination de l’autodéfroissabilité des étoffes

  • NF EN 22313 ISO 9867.

  • Évaluation de l'autodéfroissabilitéAppareil RPT: cylindre creux

  • Introduire l'éprouvette dans le cylindre en la poussant à l'aide de la tige. Introduire par l'autre bout le cylindre de masse 700g. Laisser agir la masse pendant 1 min. Relaxer le tissu en le suspendant par deux pointes écartées de 18 cm et placées sur deux repères du tissu écartés de 20cm. On cote par rapport à des étalons immédiatement après le retrait et une heure plus tard.


Cylindre creux1

Cylindre creux

  • Permet de sélectionner les tissus ayant la meilleure défroissabilité ou d’exiger de l’ennoblisseur un traitement infroissable.

Étalon


Mat riels de laboratoire

Scrub-Tester Froissement des tissus

ISO 5981 - NG F37-110 - ISO 5981 - PSA D42 1073 -Renault 1007

Le Scrub-Tester est destiné aux essais de comportement au froissement de tous supports textiles revêtus de caoutchouc ou de plastique.

Il peut ainsi, par exemple, évaluer la solidité d’un matériau (tel que le cuir) à une flexion répétée.

Cet appareil trouve donc une application pour de nombreux essais et sur de nombreux matériaux souples (cuir, tissu, TEP, tissu d’airbag, etc.) notamment dans le secteur automobile.

   Point clefs :

♦ Simplicité d’utilisation

♦ Réalisation des essais sur tous types de matériaux souples

♦ Entretien simple et rapide


Mat riels de laboratoire

Imperméabilimétre :Permet demesurer la résistance d’un tissu à la pénétration d’une colonne d’eau. Test évidemment nécessaire pour tester les tissus imperméables.

Résistance à l’eau

essai par pression hydrostatiqueCe test mesure la résistance du tissu à la pénétration d’eau sous pression hydrostatique.


Perm abilim tre schmerber

Perméabilimètre Schmerber

Perméabilité à la vapeur d’eauCe test mesure le transfert de vapeur d’eau. Un côté du tissu est peu humide, et l’autre est très humide. Avec la méthode de la tasse d’eau renversée, il signifie que le tissu peut transférer l’humidité d’un côté très humide à un côté peu humide.


Mat riels de laboratoire

Pouvoir adiathermique :Pouvoir isolant Mesure la transmission de la chaleur à travers les matériaux textiles. Très utile pour valider des tissus de doublage, des tissus techniques pour le sport, etc.…La mesure s'effectue à partir d'une éprouvette tubulaire fabriquée dans l'étoffe à contrôler.

Skin Model:


Eclatom tre

Eclatomètre:

  • L’éclatomètre permet la mesure de la résistance à l’éclatement ou de mesurer l’allongement des matériaux souples (textile, papier, cuir, non tissé, plastique, etc.).

  •   Le principe est d’exercer une pression croissante (accroissement régulé) par l’intermédiaire d’une membrane en élastomère sur un morceau d’étoffe maintenu entre deux disques en inox. Lors de l’éclatement de l’étoffe la pression nécessaire ainsi que l’allongement sont enregistrés par un automate, également responsable de la gestion de l’essai


X notest chambre de tests de vieillissement la lumi re uv fluorescente et la condensation

Xénotest: Chambre de tests de vieillissement à la lumière UV / fluorescente et la condensation

  • Éviter la dégradation des coloris après exposition à la lumière

  • Des lampes UV fluorescentes, présentant des propriétés mécaniques et électriques semblables à celles utilisées pour l’éclairage domestique et commercial. Les essais réalisés avec ces lampes fluorescentes sont utiles pour comparer la tenue de différents produits dans des conditions définies.


Mat riels de laboratoire

Perspirométre /Étuve :Cet appareil permet de déterminer la tenue des couleurs à l’eau, à la sueur, à l’eau de mer. La tenue des teintures à l’humidité et à la chaleur associée d’un vêtement porté est ainsi fidèlement reproduite .


Mat riels de laboratoire

Résistance de la couleur Après le conditionnement, le changement de couleur du tissu est mesuré au moyen d’une échelle de transfert chromatique, et la décoloration sur les échantillons de test est évaluée à l’aide d’une échelle de gris.

cabine de lumière


Chelles de gris

Échelles de gris

PARAMÈTRES D’ESSAI :

Certaines conclusions du rapport sont accompagnées d’une note :1 = pauvre   3 = moyen   5 = excellent


Mat riels de laboratoire

Comportement au feu: Résistance à la flamme verticale

NF EN ISO 6941

Propagation de la flamme:

Mesure la vitesse de propagation de la flamme.

NF EN ISO 12952

Inflammation:

Estimer l’aptitude à l’inflammation par mesurage du temps minimal d’allumage.


R sistance la flamme

Résistance à la flamme

  • tests à 45° : normes CFR 1610, ASTM D 1230, BIFMA.

  • tests avec échantillons verticaux : normes Federal Test Method 5903, FAA, Boeing, Airbus, CPAI 84.

  • tests avec échantillons horizontaux : normes FAA, Boeing, Airbus, SAE J 369, ASTM D 5132, ISO 3795.

  • tests avec brûleur radiant : normes ASTM E 970, ASTM E 648, NPFA 253, FAA Insulation test (FAR Part 25 appx F),

  • mesure de la densité de fumées : normes ASTM E 662, ASTM F 814, NPFA 258, BSS 7238, AITM 2.0007.


Centres d essais textiles

Centres d’essais Textiles:

  • Laboratoire de référence pour les tests, certifications et actions de normalisation, l'IFTH participe au développement de la qualité à tous les stades de la filière du Textile et de l'Habillement.

  • SMT Laboratoire d'essais Accrédité Cofrac

  • CETELOR Centre d’essais Textile Lorain:

  • SONAKAL


Mat riels de laboratoire

FIN

  • Ce diaporama n’est pas exhaustif, le matériel évolue, les Normes peuvent aussi être modifiées.

  • Chaque méthode et appareil seront développés en fonction des besoins de formation.

    (sources : Le cerpet Portail STI Matériaux Souples)
