Konsep dasar sistem cellular

Konsep Dasar Sistem Cellular

Sigit Yatmono


Definisi

DEFINISI.

Sistem komunikasi yang memberikan layanan jasa telekomunikasi bagi pelanggan bergerak dimana daerah layanannya dibagi-bagi menjadi daerah yang kecil-kecil yang disebut CELL / sel..

.

SIFAT : Pelanggan mampu bergerak secara bebas di dalam area layanan sambil berkomunikasi tanpa terjadi pemutusan hubungan.


Konsep dasar sistem cellular

CELL.

DEFINISI :

Area Cakupan (coverage area) dari Radio Base Station

Ukuran :

Makrocell (>5km), Microcell (3-<5km),Picocell (<1km)

  • Konsep bentuk sel dalam perencanaan :

Konsep Sel


Konsep dasar sistem cellular

Disain frekuensi sederhana

Cluster - 3

GSM

CDMA

1

2

a

a

3

4

5

1

a

a

a

a

2

a

a

a

a

a

a

6

7

a

3

4

a

a

5

a

a

a

6

a

a

a

7

1

2

3

4

5

Cluster - 1

6

7

Cluster - 2


Sistem komunikasi bergerak seluler

Sistem Komunikasi Bergerak Seluler.

Yang mendasari perkembangan

  • Keterbatasan spektrum frekuensi

  • Efisiensi penggunaan spektrum frekuensi

Parameter Dasar

  • Frequency Reuse

  • Konsep Hand Off


Frequency reuse

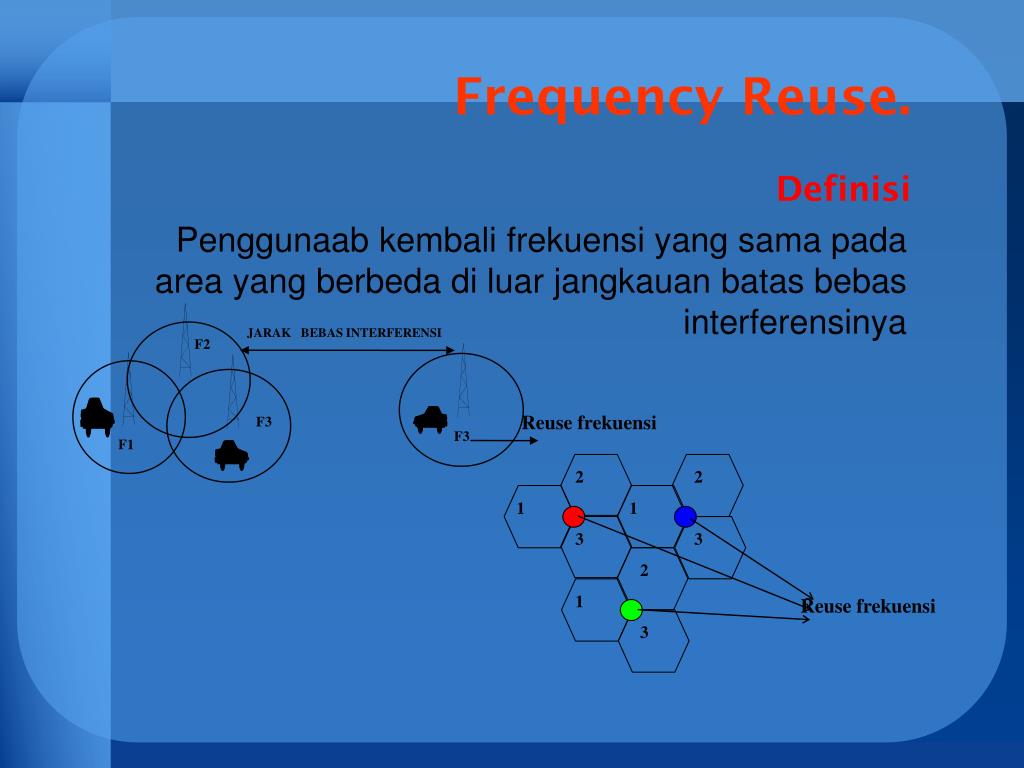

Frequency Reuse.

2

2

JARAK BEBAS INTERFERENSI

F2

1

1

3

3

2

Reuse frekuensi

F3

1

Reuse frekuensi

F3

F1

3

Definisi

Penggunaab kembali frekuensi yang sama pada area yang berbeda di luar jangkauan batas bebas interferensinya


Parameter parameter dasar

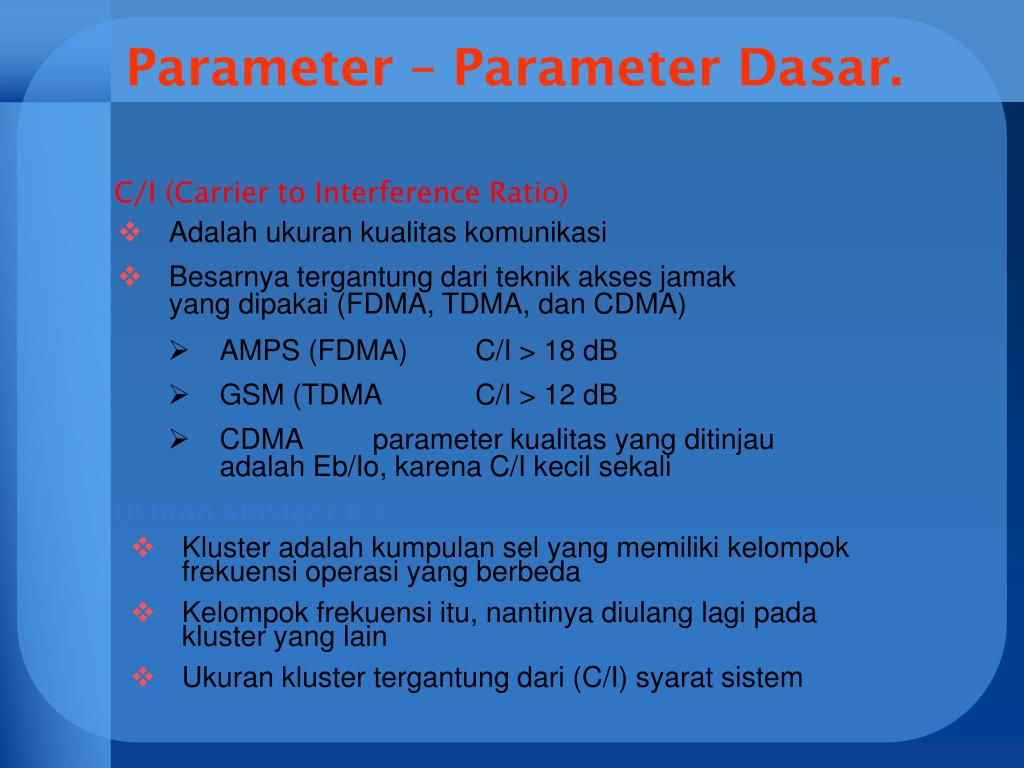

Parameter – Parameter Dasar.

C/I (Carrier to Interference Ratio)

  • Adalah ukuran kualitas komunikasi

  • Besarnya tergantung dari teknik akses jamak yang dipakai (FDMA, TDMA, dan CDMA)

  • AMPS (FDMA) C/I > 18 dB

  • GSM (TDMAC/I > 12 dB

  • CDMAparameter kualitas yang ditinjau adalah Eb/Io, karena C/I kecil sekali

Ukuran Kluster ( K )

  • Kluster adalah kumpulan sel yang memiliki kelompok frekuensi operasi yang berbeda

  • Kelompok frekuensi itu, nantinya diulang lagi pada kluster yang lain

  • Ukuran kluster tergantung dari (C/I) syarat sistem


Kluster

Kluster.

K = 7

1 kluster


Rumus rumus

R

D

Rumus-Rumus.

AMPS, C/I = 18 dB

GSM, C/I = 12 dB

N = Jumlah sel penginterferensi


Kaidah penentuan nomor sel

KAIDAH PENENTUAN NOMOR SEL.


Frequnecy reuse

Frequnecy Reuse.


Konsep dasar sistem cellular

Cell Splitting.

  • To increase the capacity, the operator performs cell splittings


Latar belakang frequency re use

Latar Belakang Frequency Re-Use.

  • Keterbatasan alokasi frekuensi

  • Keterbatasan area cakupan cell (coverage area).

  • Menaikkan jumlah kanal.

  • Membentuk cluster yang berisi beberapa cell.

  • Co-channel interference.


Definisi handover

Sel #2

Sel #3

Sel #1

F1

F2

F3

pergerakan MS

HO

HO

F1 ke F2

F2 ke F3

Definisi HandOver.

  • HandOver adalah proses perpindahan kanal trafik user pada saat user aktif tanpa terjadi pemutusan hubungan dan campur tangan pengguna.

  • Penyebab HandOver sel :

    - RF kriteria (RF Level dan Kualitas Hubungan).

    - Network kriteria (masalah trafik load,O&M).

  • Jenis HandOver :

    I. Internal HandOver (Dikendalikan oleh BSC)

    • Intra-cell HandOver: pemindahan hubungan ke kanal yang berbeda pada satu BTS yang sama.

    • Inter-cell HandOver: pemindahan hubungan antar BTS yang berbeda dalam satu BSC.

      II. External HandOver (Dikendalikan oleh MSC)

    • MSC intra HandOver: pemindahan hubungan yang terjadi antar BSC dalam satu MSC.

    • MSC inter HandOver : perpindahan hubungan yang terjadi pada 2 MSC yg berbeda.


Konsep dasar sistem cellular

HandOver.

  • Handoff or Handover is

  • a process of transferring a mobile station from one channel or base station to another one.

  • Margin:  = Pr,HO - Pr,min

  • - Too big Margin --> HO traffic burden

  • - Too small Margin -->higher Drop Call

  • MAHO (Mobile Assisted Hand Over) in GSM

  • Soft HO in IS-95


Konsep dasar sistem cellular

HandOver Pada FDMA/TDMA.

Level at B

RSL

Level dimana terjadi HO

time

BS1

BS2

A

B


Konsep dasar sistem cellular

CDMA : Soft HandOver.

  • The same signal is sent from BS1 and BS2 within one RNC, Except Power Control Command


Konsep dasar sistem cellular

Perkembangan Sistem Komunikasi Seluler

FDMA


Jalur evolusi ke 3g

Jalur evolusi ke 3G


Struktur jaringan gsm

Struktur Jaringan GSM

SIM : subscriberidentity module


Gsm enhanced data services

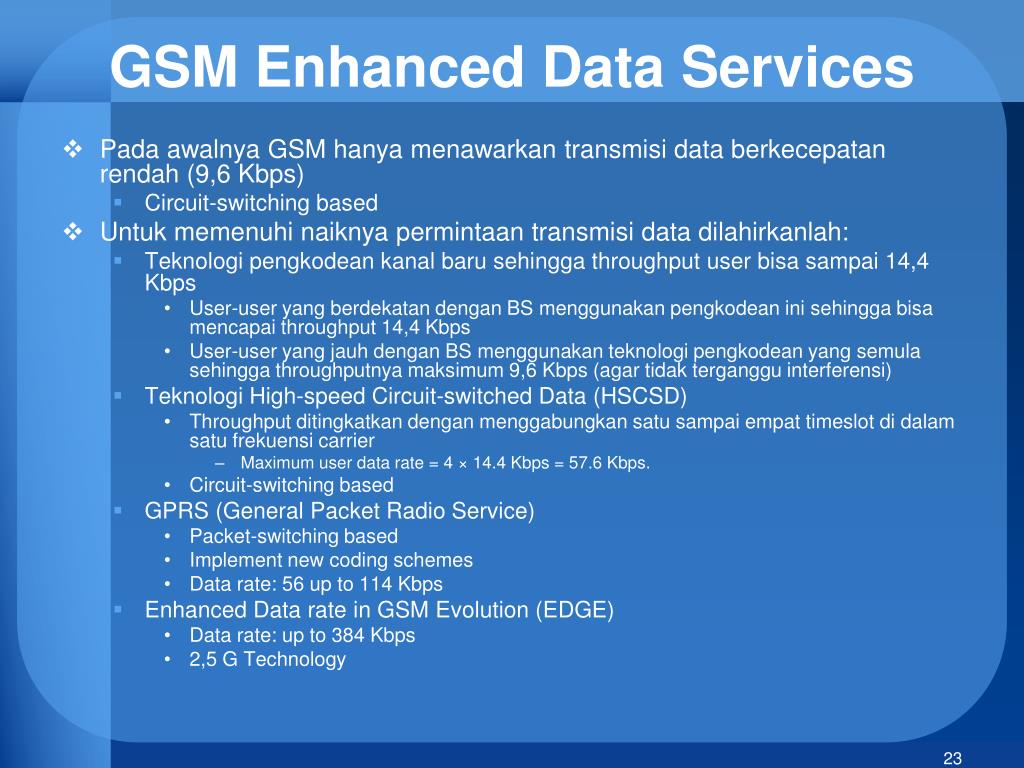

GSM Enhanced Data Services

  • Pada awalnya GSM hanya menawarkan transmisi data berkecepatan rendah (9,6 Kbps)

    • Circuit-switching based

  • Untuk memenuhi naiknya permintaan transmisi data dilahirkanlah:

    • Teknologi pengkodean kanal baru sehingga throughput user bisa sampai 14,4 Kbps

      • User-user yang berdekatan dengan BS menggunakan pengkodean ini sehingga bisa mencapai throughput 14,4 Kbps

      • User-user yang jauh dengan BS menggunakan teknologi pengkodean yang semula sehingga throughputnya maksimum 9,6 Kbps (agar tidak terganggu interferensi)

    • Teknologi High-speed Circuit-switched Data (HSCSD)

      • Throughput ditingkatkan dengan menggabungkan satu sampai empat timeslot di dalam satu frekuensi carrier

        • Maximum user data rate = 4 × 14.4 Kbps = 57.6 Kbps.

      • Circuit-switching based

    • GPRS (General Packet Radio Service)

      • Packet-switching based

      • Implement new coding schemes

      • Data rate: 56 up to 114 Kbps

    • Enhanced Data rate in GSM Evolution (EDGE)

      • Data rate: up to 384 Kbps

      • 2,5 G Technology


Hsdpa

HSDPA

  • High Speed Downlink Packet Access

  • Merupakan layanan packet-based data servicedalam jaringan W-CDMA downlink

  • Kecepatan transmisi data sampai 8-10 Mbps

    • Ada yang menyebut-nyebut bahwa HSDPA merupakan teknologi 3,5G

  • HSDPA merupakan bagian dari teknologi pada UMTS yang disebut HSPA (High Speed Packet Access)

    • Pada sisi uplink, digunakan teknologi HSUPA (High Speed Uplink Packet Access)

    • HSUPA speed: up to 5,5 Mbps


Prinsip kerja cdma

Prinsip kerja CDMA


Cdma2000

CDMA2000

  • CDMA2000 merupakan keluarga standard yang meliputi:

    • CDMA2000 1X

    • CDMA2000 1xEV-DO Technologies

      • CDMA2000 1xEV-DO Rel 0

      • CDMA2000 1xEV-DO Rev A

      • CDMA2000 1xEV-DO Rev B

    • CDMA2000 EV-DV

    • Ultra Mobile Broadband - UMB


Cdma2000 1x

CDMA2000 1X

Key features:

  • Voice Capacity

    • Bisa mendukung 33-35 sampai 40 panggilan voice per satu kanal FDD 1.25 MHz

    • Teknologi codec baru, 4GV, untuk CDMA2000 1X akan meningkatkan kapasitas voice sampai 40%

  • High-Speed Data

    • Release 0 : up to 153 kbps

    • Release 1 : up to 307 kbps

  • Aplikasi:

    • circuit-switched voice, short messaging service (SMS), multimedia messaging service (MMS), games, GPS-based location services, music and video downloads

  • Handset CDMA2000 1X backwards compatibledengan cdmaOne


Cdma2000 network diagram

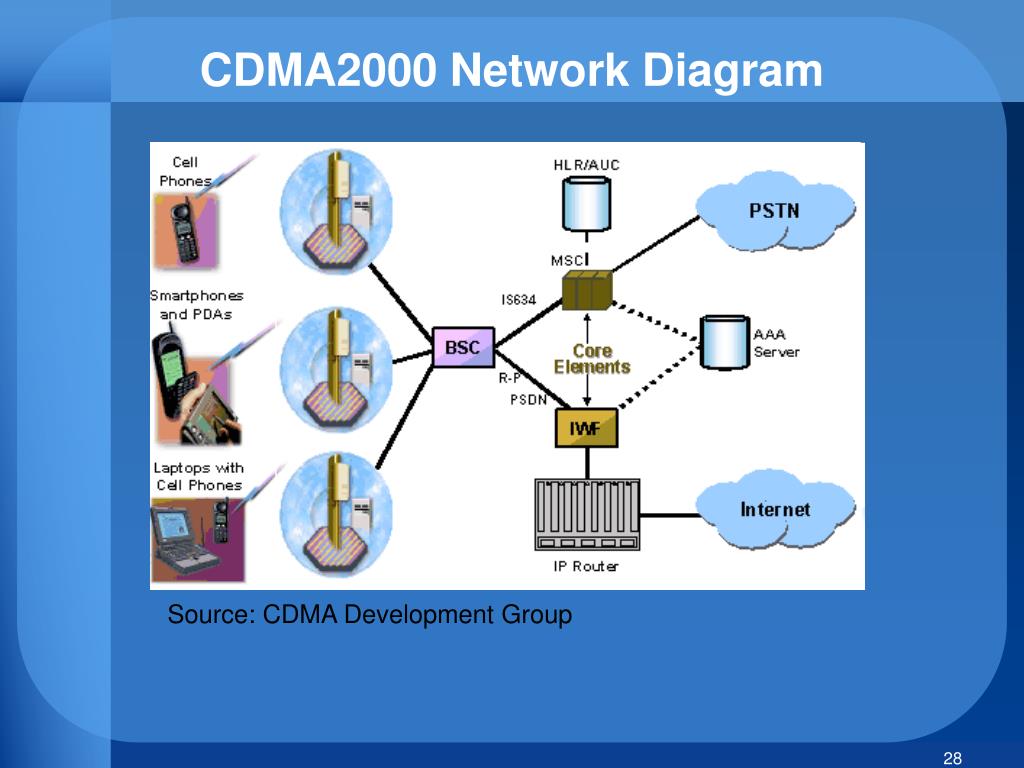

CDMA2000 Network Diagram

Source: CDMA Development Group

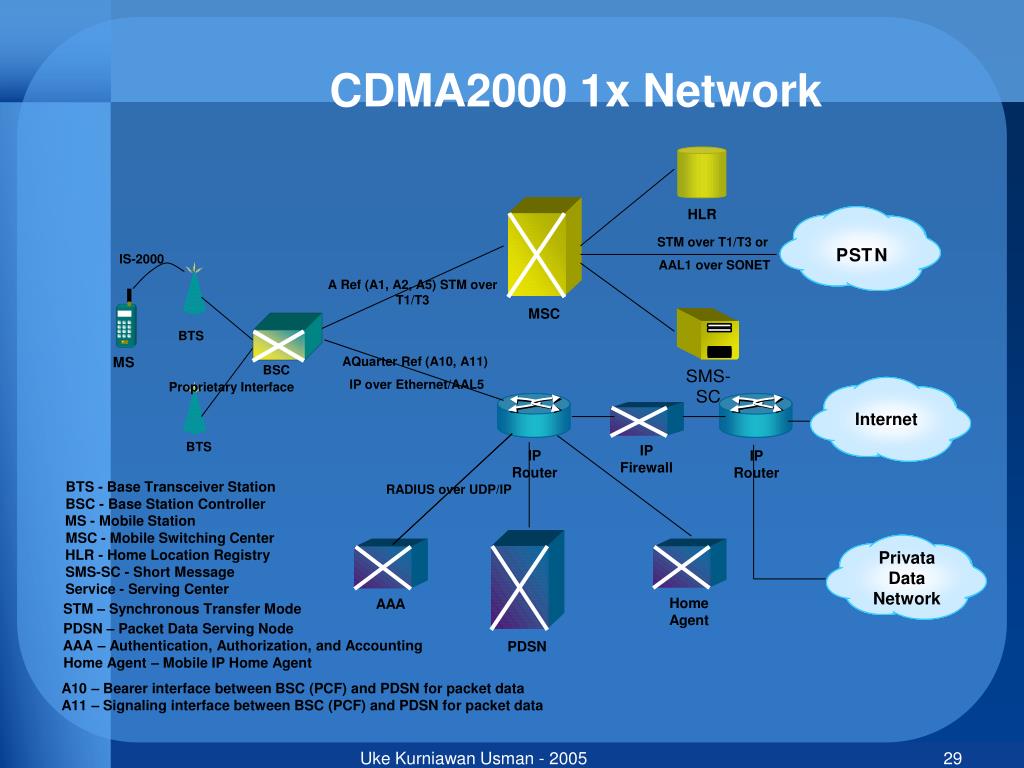

Cdma2000 1x network

BTS - Base Transceiver Station

BSC - Base Station Controller

MS - Mobile Station

MSC - Mobile Switching Center

HLR - Home Location Registry

SMS-SC - Short Message

Service - Serving Center

STM – Synchronous Transfer Mode

IS-2000

STM over T1/T3 or

AAL1 over SONET

BTS

A Ref (A1, A2, A5) STM over T1/T3

MS

BSC

Proprietary Interface

AQuarter Ref (A10, A11)

IP over Ethernet/AAL5

BTS

RADIUS over UDP/IP

PDSN – Packet Data Serving Node

AAA – Authentication, Authorization, and Accounting

A10 – Bearer interface between BSC (PCF) and PDSN for packet data

Home Agent – Mobile IP Home Agent

A11 – Signaling interface between BSC (PCF) and PDSN for packet data

CDMA2000 1x Network

Uke Kurniawan Usman - 2005


Cdma2000 1xev do technologies

CDMA2000 1xEV-DO Technologies

  • CDMA2000 1xEV-DO (Evolution-Data Optimized) menawarkan peak data rates lebih dari 2 Mbps

    • CDMA200 1xEV-DO Release 0 (Rel 0) menawarkan high-speed data accesssampai 2.4 Mbps

      • Pada jaringan komersial, menawarkan throughput 300-700 pada forward link dan 70-90 kbps pada reverse link

    • CDMA2000 1xEV-DO Revision A (Rev A)

      • Evolusi dari CDMA2000 1xEV-DO Rel 0 yang menawarkan peak data rate sampai 3,1 Mbps pada forward link dan 1,8 Mbps pada reverse link

        • Pada jaringan komersial menawarkan throughput 450-800 kbps pada forward link dan 300-400 kbps pada reverse link

    • CDMA2000 1xEV-DO Revision B

      • Evolusi dari Rev A

      • Dapat memberikan peak rates 46.5 Mbps pada forward linkdan 27 Mbps pada reverse link

      • Baru akan ada tahun 2008

  • CDMA2000 EV-DV (Evolution-Data/Voice)

    • Supports downlink (forward link) data rates up to 3.1 Mbit/s and uplink (reverse link) data rates of up to 1.8 Mbit
