Physique du Bâtiment III – Cours 6 D r Jérôme KAEMPF

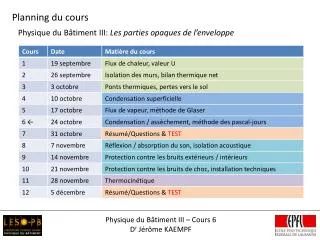

1. Planning du cours Physique du Bâtiment III: Les parties opaques de l’enveloppe Physique du Bâtiment III – Cours 6 Dr Jérôme KAEMPF

2. Condensation / assèchement, méthode des pascal-jours Retour sur l’Exercice Série 5 - Flux de vapeur avec condensation Zone de condensation déterminée par la méthode de Glaser Ce qui condense dans le mur: 7 cm 13 cm ci ce zone de condensation Physique du Bâtiment III – Cours 6 Dr Jérôme KAEMPF

3. Condensation / assèchement, méthode des pascal-jours Rappel - Règles en matière de condensation dans les parties opaques • Dans la zone de condensation, pas de matériau présentant des risques de corrosion, de moisissure ou de décomposition. • En hiver, la quantité d’eau condensée • Sur tout l’hiver, la quantité d’eau condensée • Quantité d’eau se résorbant durant l’été quantité d’eau se condensant durant l’hiver Dans les toitures chaudes, elle ne doit pas excéder sur tout l’hiverdans la zone comprise entre la couche d’isolation et celle d’étanchéité La barrière de vapeur doit toujours se trouver du côté chaud Source: Soprema AG, toiture chaude avec EPS et végétalisation extensive (pare-vapeur, isolant, étanchéité) Physique du Bâtiment III – Cours 6 Dr Jérôme KAEMPF

4. Condensation / assèchement, méthode des pascal-jours Condensation sur l’hiver = OK! Eau condensée dans le mur: par heure 2ème règle Eau condensée dans le mur sur l’hiver: OK! 3ème règle hiver Suisse • Quantité d’eau se résorbant durant l’été quantité d’eau se condensant durant l’hiver 4ème règle Comment déterminer la quantité d’eau qui se résorbe pendant l’été? Physique du Bâtiment III – Cours 6 Dr Jérôme KAEMPF

5. Condensation / assèchement, méthode des pascal-jours Assèchement ou désorption estivale, une vérification de la 4ème règle • Hypothèses: • Pendant 3 mois d’été (juin, juillet, août) int. ext. 7 cm 13 cm ci ce Annexe A.2.2 zone de condensation =70 % HR 100 % =70 % Physique du Bâtiment III – Cours 6 Dr Jérôme KAEMPF

6. Condensation / assèchement, méthode des pascal-jours Assèchement ou désorption estivale = Eau résorbée dans le mur: par heure Eau résorbée dans le mur sur l’été: OK! été Suisse • Quantité d’eau se résorbant durant l’été quantité d’eau se condensant durant l’hiver 4ème règle Y-a-t-il un moyen de simplifier les calculs? Oui! Par la méthode des pascal-jours. Physique du Bâtiment III – Cours 6 Dr Jérôme KAEMPF

7. Condensation / assèchement, méthode des pascal-jours Méthode des pascal-jours Hypothèse: 1 plan de condensation (c) à la limite de l’isolation et du côté froid Définition: - Couche d’air équivalente (m) pour chaque matériau int. ext. c : épaisseur du matériau j (m) Méthode: - Déterminer la couche d’air équivalente intérieure et extérieure de part de d’autre du plan de condensation - Déterminer la quantité d’eau condensée par: Physique du Bâtiment III – Cours 6 Dr Jérôme KAEMPF

8. Condensation / assèchement, méthode des pascal-jours Méthode des pascal-jours, couche d’air équivalente Questions: Déterminer les couches d’air équivalentes de - 10 cm de Brique de terre cuite creuse, - 15 cm d’EPS, - 1 mm de pare-vapeur en polyéthylène. Indice: Trouver sur internet et les , ou Réponses: - 10 cm de Brique (): 1.5 m d’air - 15 cm d’EPS (): 9 m d’air - 0.2 mm de PE (00’000): 20 m d’air Unités des : on trouve aussi: Unité de : - (plus facile) Physique du Bâtiment III – Cours 6 Dr Jérôme KAEMPF

9. Condensation / assèchement, méthode des pascal-jours Méthode des pascal-jours, quantité d’eau condensée Eau condensée est donnée par: int. Avec les couches d’air équivalentes et : ext. c Sur k heures d’hiver (d’où l’indice k): Valeurs tabulées Physique du Bâtiment III – Cours 6 Dr Jérôme KAEMPF

10. Condensation / assèchement, méthode des pascal-jours Méthode des pascal-jours, extrait du tableau des et Fonction du lieu et de l’humidité relative pour un local chauffé à 20°C Pré-calculé au moyen des conditions climatiques du lieu régit par le paramètre Qu’en est-il de la désorption estivale? Physique du Bâtiment III – Cours 6 Dr Jérôme KAEMPF

11. Condensation / assèchement, méthode des pascal-jours Méthode des pascal-jours, le paramètre Condensation annuelle donnée par: Les valeurs de et sont remplacées par leurs valeurs annuelles (indice a) Condition pour l’assèchement complet du mur sur une année: En mettant ces éléments ensemble on obtient: Inutile de tabuler et, on donne directement le rapport des deux que l’on définit Au final, condition d’assèchement du mur: Physique du Bâtiment III – Cours 6 Dr Jérôme KAEMPF

12. Condensation / assèchement, méthode des pascal-jours Méthode des pascal-jours, limites de la méthode Méthode facile, mais ne fonctionne pas sur certains cas pour lesquels le plan de condensation n’est pas clair. Rappel de l’hypothèse: 1 plan de condensation (c) à la limite de l’isolation et du côté froid Physique du Bâtiment III – Cours 6 Dr Jérôme KAEMPF

13. Condensation / assèchement, méthode des pascal-jours Limiter les risques de condensation dans les murs Pour diminuer drastiquement les risques de condensation, on peut faire appel à une façade ventilée ext. Ventilation du mur par une lame d’air du côté froid de l’isolant Physique du Bâtiment III – Cours 6 Dr Jérôme KAEMPF

14. Condensation / assèchement, méthode des pascal-jours Limiter les risques de condensation dans les toits • Pour les structures légères telles que les toitures • Utiliser un pare-vapeur accolé à l’isolation du côté chaud (intérieur) • Le pare-vapeur ralentit le flux de vapeur en direction des zones plus froides de la structure (où les risques de condensation sont les plus importants) • Attention: Le pare-vapeur doit être parfaitement scellé, même un infime petit trou pour générer une importante condensation potentielle. Source: Soprema AG, toiture chaude avec EPS et végétalisation extensive (pare-vapeur, isolant, étanchéité) Physique du Bâtiment III – Cours 6 Dr Jérôme KAEMPF

15. Condensation / assèchement, méthode des pascal-jours Résumé Assèchement du mur en été 12°C, 70% HR 4ème règle Méthode des pascal-jours Condensation et tabulés • Définition d’un plan de condensation → zones intet ext • Calcul des couches d’air équivalentes → et Couche d’air équivalente pour chaque matériau Méthode des pascal-jours Condition d’assèchement tabulés Physique du Bâtiment III – Cours 6 Dr Jérôme KAEMPF
