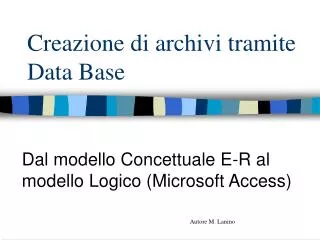

  1. Creazione di archivi tramiteData Base Dal modello Concettuale E-R al modello Logico (Microsoft Access) Autore M. Lanino

  2. Testo del problema • Le informazioni relative alle Opere d’arte di molti artisti di epoche diverse, devono essere catalogate e registrate in un archivio che dovrà contenere informazioni circa la città ed il museo che ospita ciascuna opera. • N.B.: In una stessa città ci possono essere più musei. Le opere possono essere di tipo diverso (tele, sculture…). Uno stesso artista può avere opere presso più musei e ogni museo ospita opere di artisti diversi. Dell’artista si deve conoscere la data di nascita ed eventualmente quella di morte, per definire il periodo storico. • Si richiede di • Individuare Entità, Relazioni ed Attributi • Disegnare il modello E-R completo di relazioni • Definire gli archivi attraverso le Regole di derivazionee descrivere gli archivi con tabelle che riportino il nome dell’archivio, i campi, le chiavi il formato dei dati • Implementare le Tabelle con Access e creare le relazioni

  3. Analisi del testo I dati che devono essere archiviati sono rappresentabili attraverso quattro entità ben distinte fra loro, tutte indispensabili se si vogliono rispettare le specifiche imposte dal problema. Le entità sono le seguenti: ARTISTA – OPERA – MUSEO – CITTA’ • Fra Artista e Opera la relazione è di 1:N, infatti un artista può creare molte opere, ma ciascuna opera è di paternità di un solo artista • Fra Opera e Museo la relazione è di N:1, infatti molte opere sono custodite in un solo museo, ma ciascuna opera è custodita in un solo museo. • Fra Museo e Città la relazione è di N:1, infatti in una città ci possono essere più musei, ma ogni museo sorge in un’unica città.

  4. Attributi entità Artista L’entità artista deve contenere tutti i dati essenziali per individuare l’autore di un’opera d’arte ed il periodo storico in cui ha operato. Torna al Modello E-R Torna Analisi del testo

  5. Attributi entità Opera L’entità Opera deve contenere le informazioni relative ad un’opera d’arte Torna al Modello E-R Torna Analisi del testo

  6. Attributi entità Museo L’entità Museo contiene i dati identificativi di un museo che ospita opere d’arte Torna al Modello E-R Torna Analisi del testo

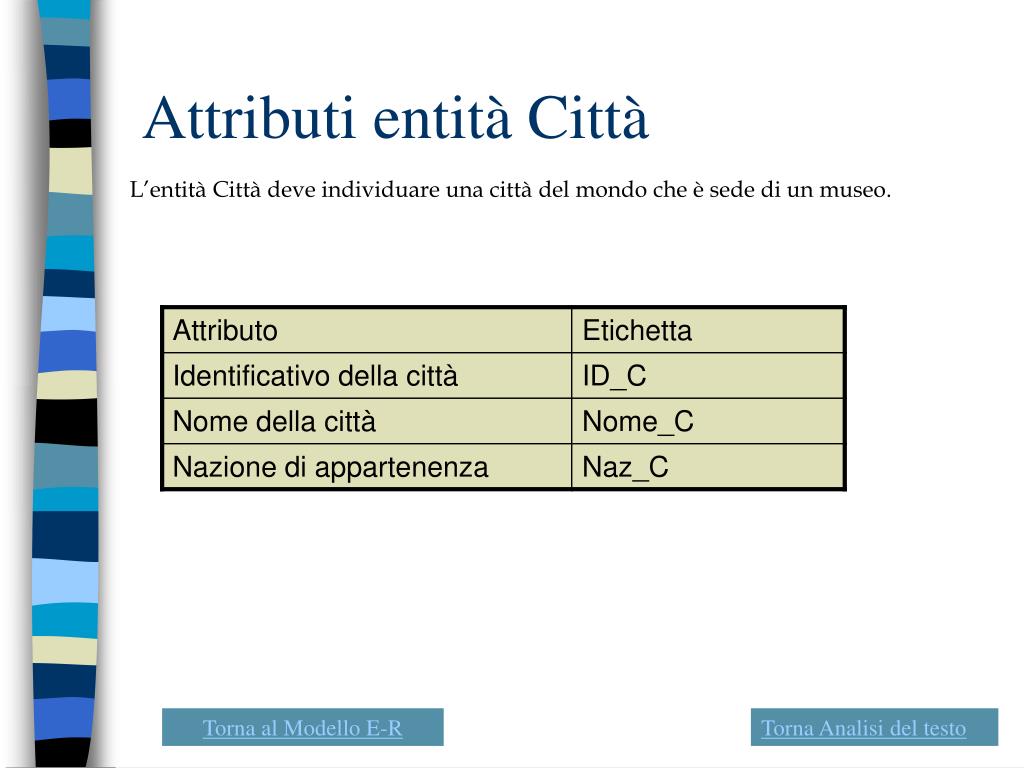

  7. Attributi entità Città L’entità Città deve individuare una città del mondo che è sede di un museo. Torna al Modello E-R Torna Analisi del testo

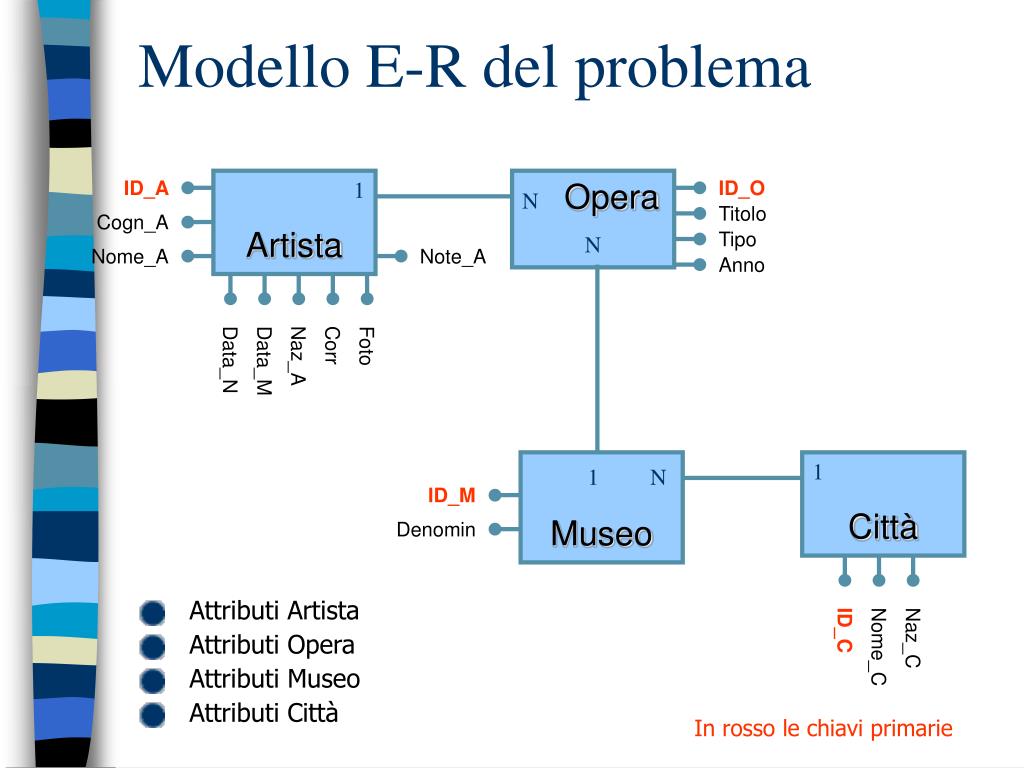

  8. Modello E-R del problema ID_A 1 Artista NOpera N ID_O Titolo Cogn_A Tipo Nome_A Note_A Anno Data_N Data_M Naz_A Corr Foto 1 N Museo 1 Città ID_M Denomin Attributi Artista Attributi Opera ID_C Nome_C Naz_C Attributi Museo Attributi Città In rosso le chiavi primarie

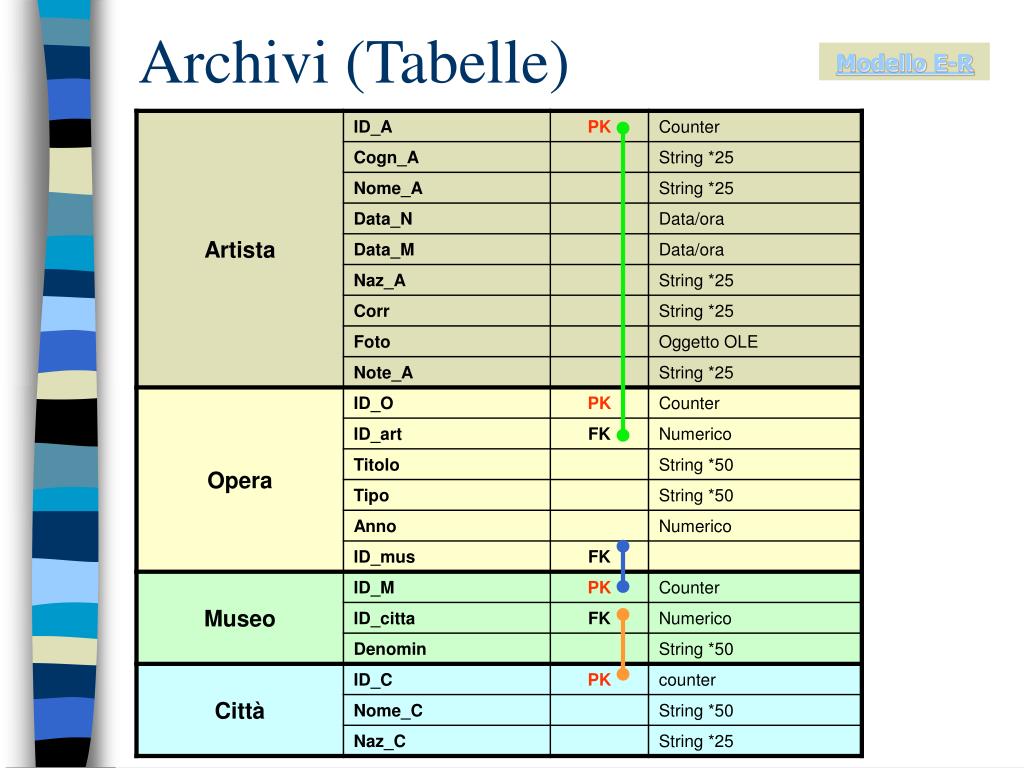

  9. Modello E-R Archivi (Tabelle)

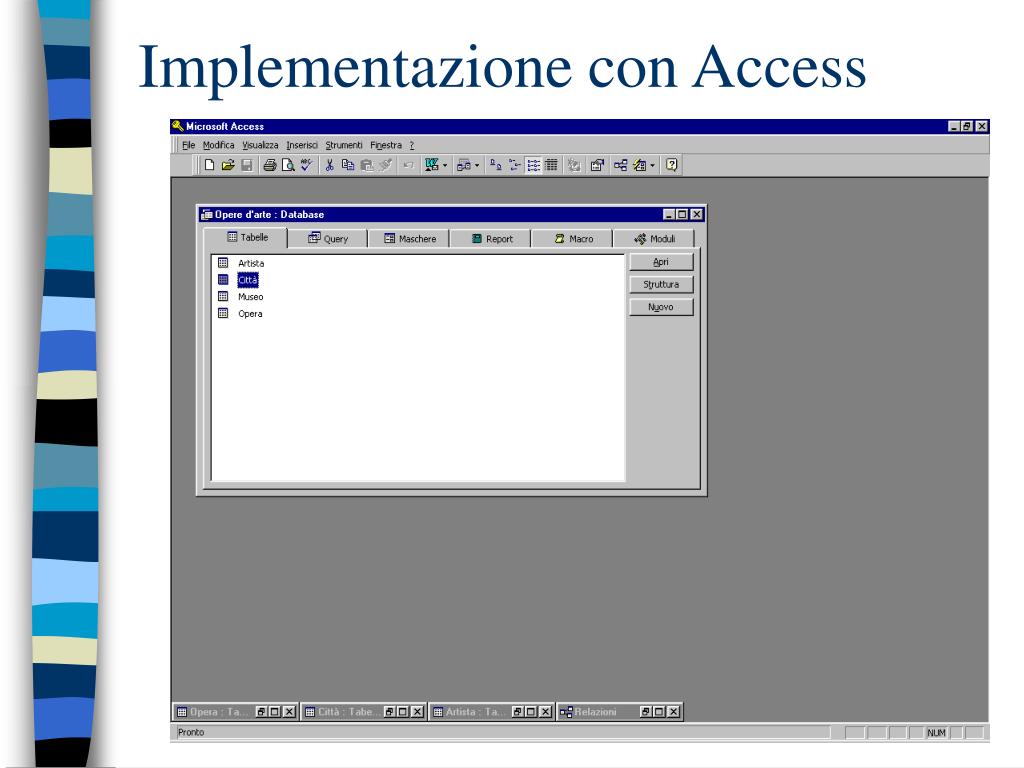

  10. Implementazione con Access

  11. Tabella Artista

  12. Tabella Opera

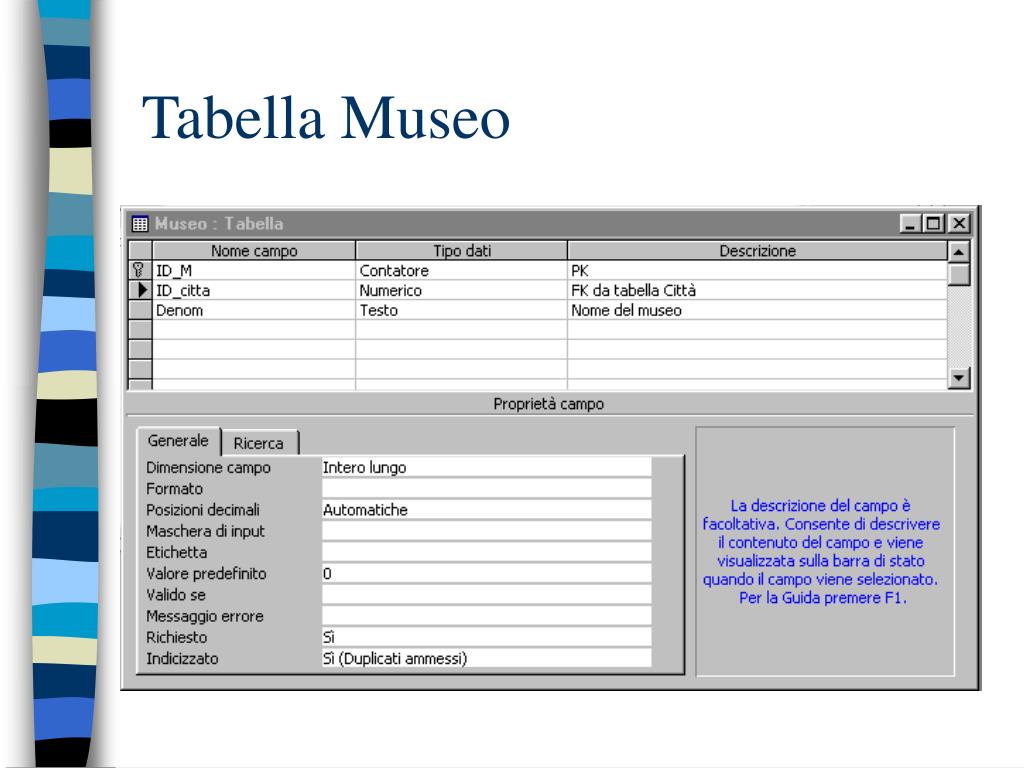

  13. Tabella Museo

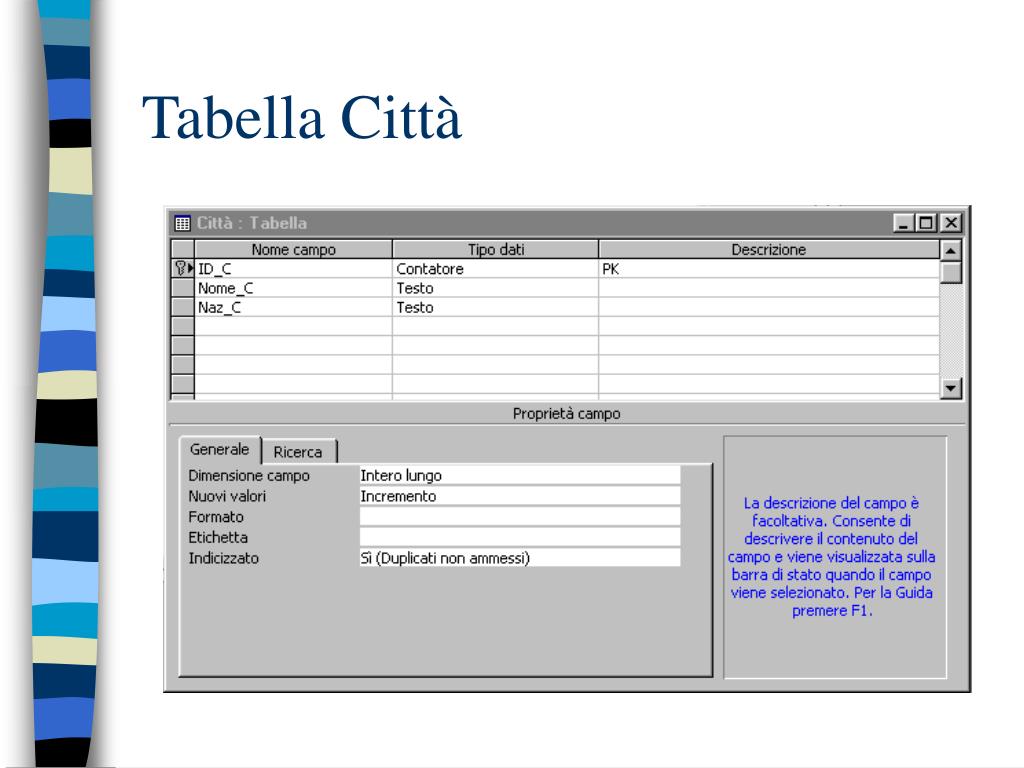

  14. Tabella Città

  15. Relazioni fra tabelle Rel N:1 Più opere possono stare in un solo museo Rel N:1 Più musei possono sorgere in una stessa città Rel 1:N Un artista crea molte opere

  16. Relazione Artista-Opera Integrità Referenziale Assicura che per ogni riga di una tabella chiave esterna (FK), esista una riga corrispondente nella tabella chiave primaria (PK). Inoltre impedisce che una riga di tabella PK venga eliminata se esiste ancora una relazione con una tabella FK Torna a Relazioni fra tabelle

  17. Relazione Opera-Museo Torna a Relazioni fra tabelle

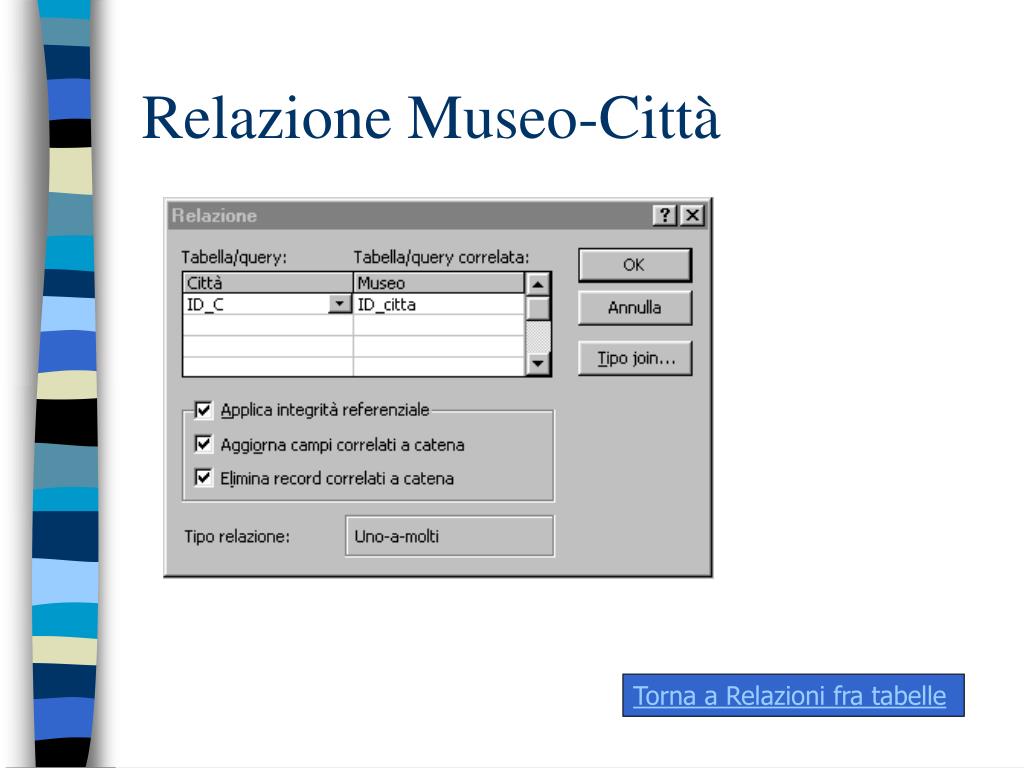

  18. Relazione Museo-Città Torna a Relazioni fra tabelle

  19. Regole di derivazione • Ogni ENTITA’ diventa un ARCHIVIO (Tabella in Access) • Ogni istanza di un’entità sarà perciò un Record dell’archivio (Tabella) • Ogni ATTRIBUTO di un’entità diventa un CAMPO di ciascuno dei record dell’ archivio (Tabella) e ne eredita le caratteristiche • L’identificatore univoco di un’entità diventa Chiave Primaria (Primary Key) del record dell’archivio (Tabella) • L’associazione UNO a UNO diventa un archivio unico (Tabella unica) contenente gli attributi di entrambe le entità • L’associazione UNO a MOLTI si traduce in due archivi, uno per ciascuna delle entità della relazione • L’identificatore univoco dell’entità di partenza nell’associazione UNO a MOLTI diventa Chiave Esterna (Foreign Key) dell’entità di arrivo, cioè l’attributo che è PK del primo archivio diventa un campo dei record del secondo archivio • L’associazione MOLTI a MOLTI diventa un nuovo archivio (Tabella) in aggiunta ai due archivi derivati dalle due entità legate dall’associazione. Questo nuovo archivio sarà formato da record che contengono le PK degli altri archivi più gli eventuali attributi dell’associazione Torna al Testo
