innovator

Innovator

Die Komponenten

die innovator komponenten im berblick
Die INNOVATOR Komponenten im Überblick
  • INNOVATOR Business
    • Geschäftsprozessmodellierung mit UML
  • INNOVATOR Object
    • Objektorientierte Software-modellierung mit UML
  • INNOVATOR Data
    • Entity Relationship Modellierung,

Datenbankdesign

  • INNOVATOR Function
    • Strukturierte Analyse und Design, Strukturierte Programmierung
  • INNOVATOR Meta
    • Metadaten-Management im Data-Warehouse-Umfeld
die innovator komponenten

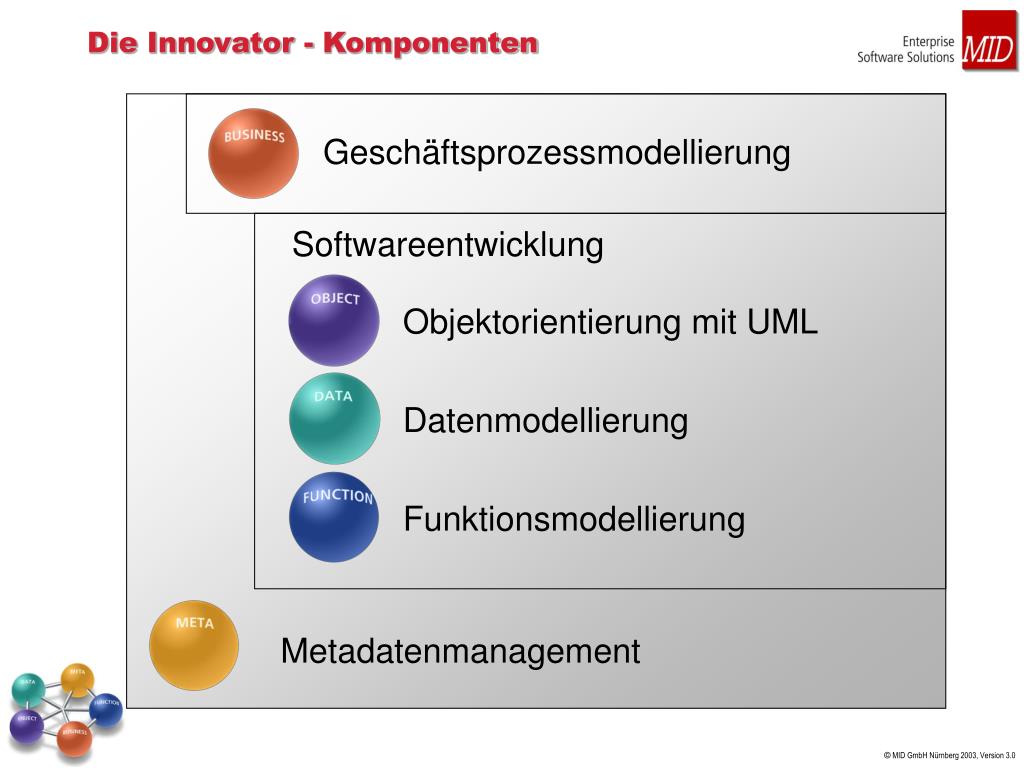

Die Innovator - Komponenten

Geschäftsprozessmodellierung

Softwareentwicklung

Objektorientierung mit UML

Datenmodellierung

Funktionsmodellierung

Metadatenmanagement

innovator1

Innovator

Vorgehensweise mit Innovator

abdeckung des entwicklungsprozesses mit innovator

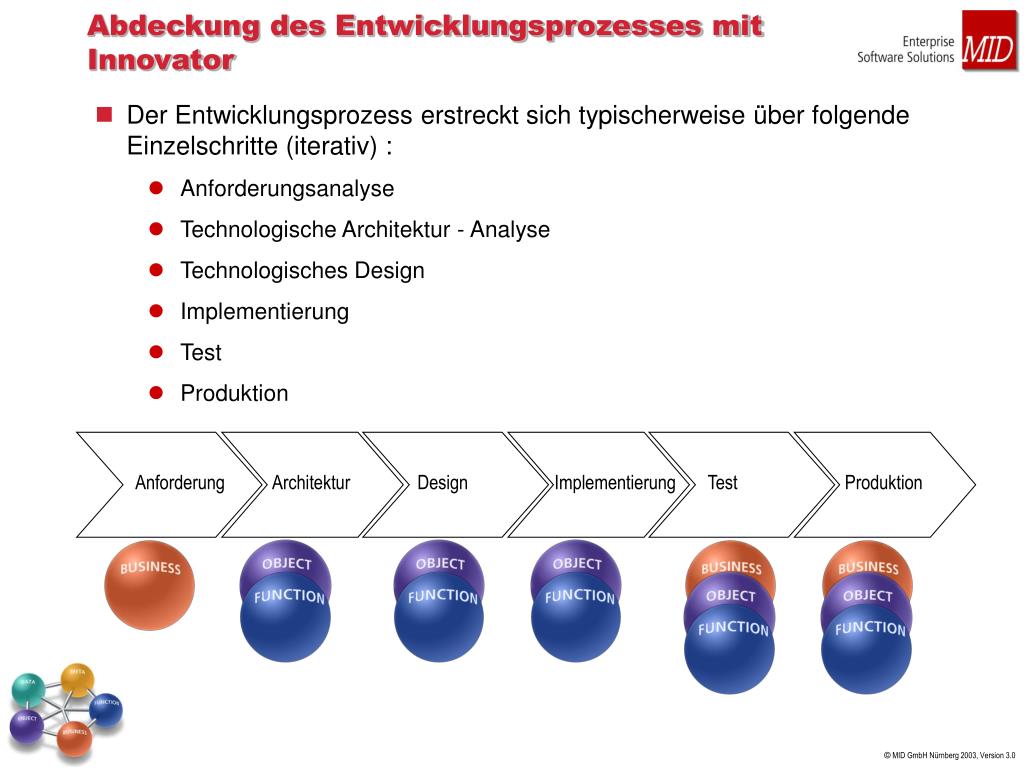

Abdeckung des Entwicklungsprozesses mit Innovator
  • Der Entwicklungsprozess erstreckt sich typischerweise über folgende Einzelschritte (iterativ) :
    • Anforderungsanalyse
    • Technologische Architektur - Analyse
    • Technologisches Design
    • Implementierung
    • Test
    • Produktion

Anforderung

Architektur

Design

Implementierung

Test

Produktion

typisches vorgehen konkretisiert
Typisches Vorgehen konkretisiert

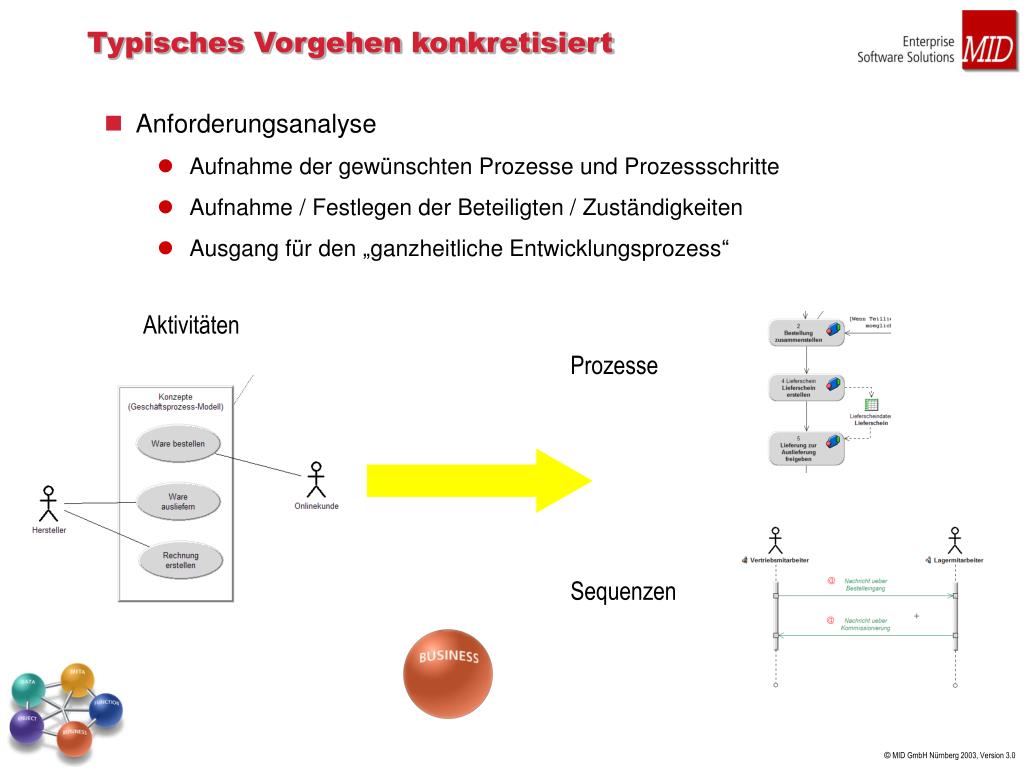

  • Anforderungsanalyse
    • Aufnahme der gewünschten Prozesse und Prozessschritte
    • Aufnahme / Festlegen der Beteiligten / Zuständigkeiten
    • Ausgang für den „ganzheitliche Entwicklungsprozess“

Aktivitäten

Prozesse

Sequenzen

typisches vorgehen konkretisiert1
Typisches Vorgehen konkretisiert

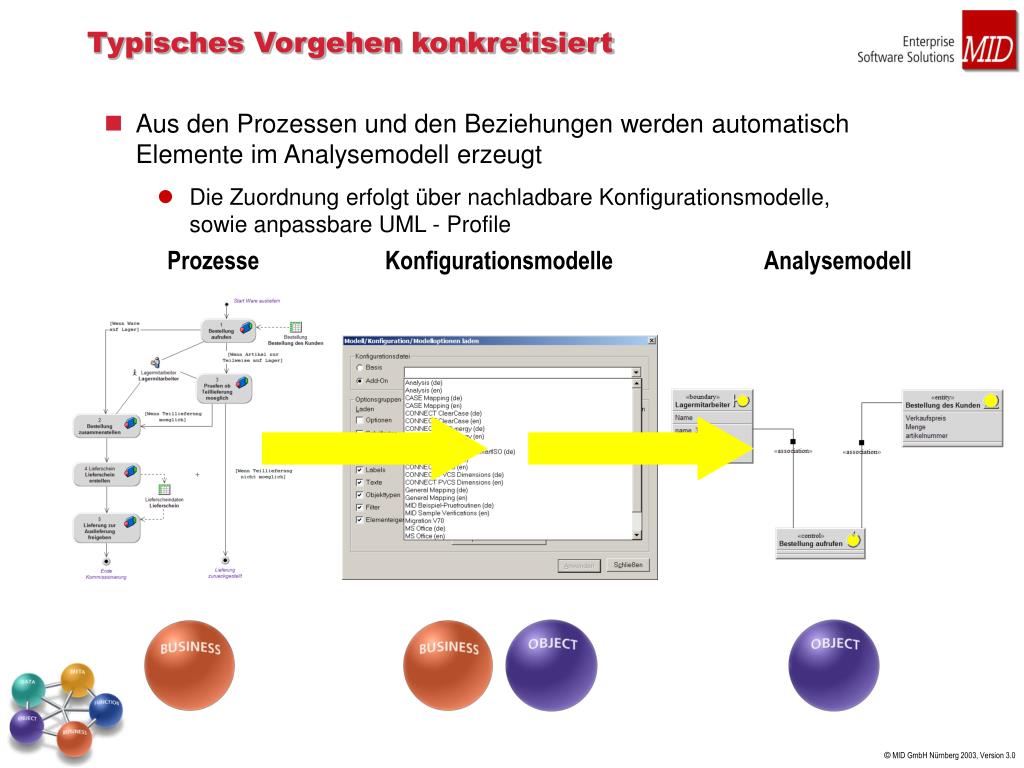

  • Aus den Prozessen und den Beziehungen werden automatisch Elemente im Analysemodell erzeugt
    • Die Zuordnung erfolgt über nachladbare Konfigurationsmodelle,sowie anpassbare UML - Profile

Prozesse

Konfigurationsmodelle

Analysemodell

typisches vorgehen konkretisiert2
Typisches Vorgehen konkretisiert

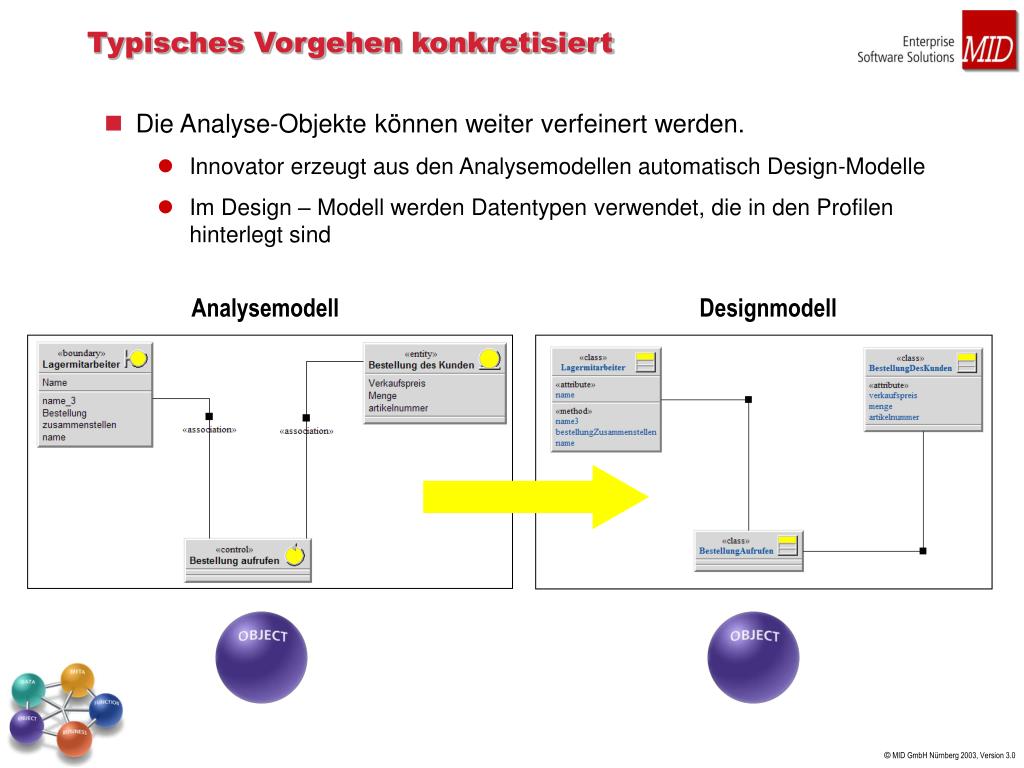

  • Die Analyse-Objekte können weiter verfeinert werden.
    • Innovator erzeugt aus den Analysemodellen automatisch Design-Modelle
    • Im Design – Modell werden Datentypen verwendet, die in den Profilen hinterlegt sind

Analysemodell

Designmodell

typisches vorgehen konkretisiert3
Typisches Vorgehen konkretisiert

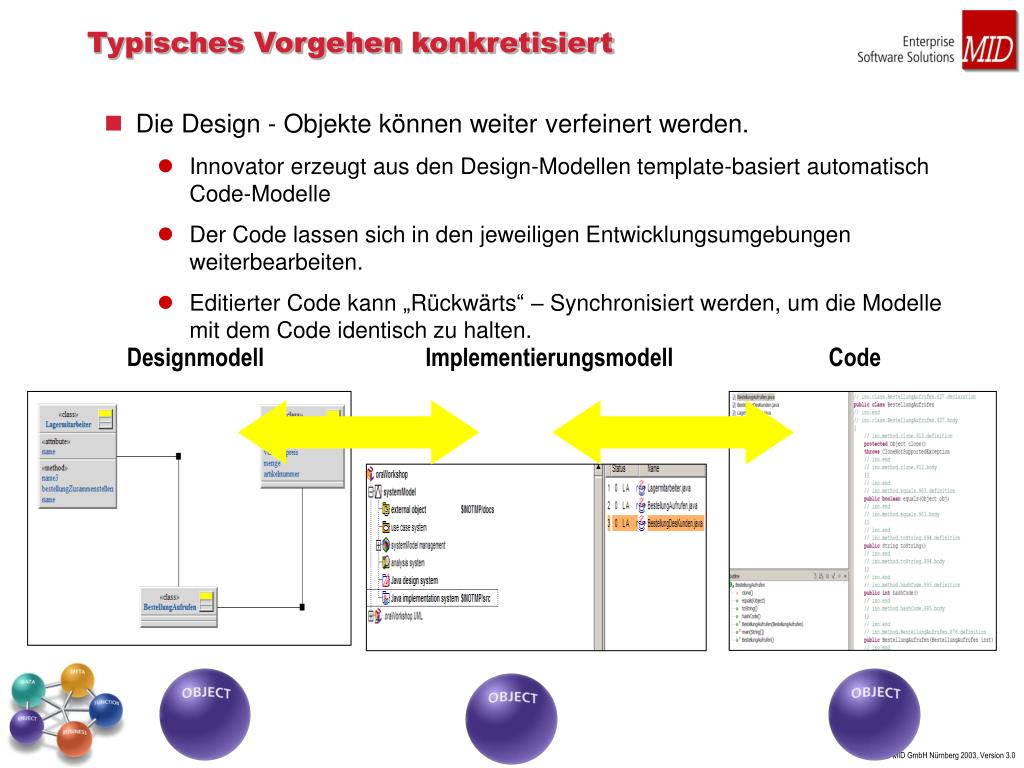

  • Die Design - Objekte können weiter verfeinert werden.
    • Innovator erzeugt aus den Design-Modellen template-basiert automatisch Code-Modelle
    • Der Code lassen sich in den jeweiligen Entwicklungsumgebungen weiterbearbeiten.
    • Editierter Code kann „Rückwärts“ – Synchronisiert werden, um die Modelle mit dem Code identisch zu halten.

Designmodell

Implementierungsmodell

Code

innovator2

Innovator

Kurze Live-Demonstration

was haben wir heute gelernt

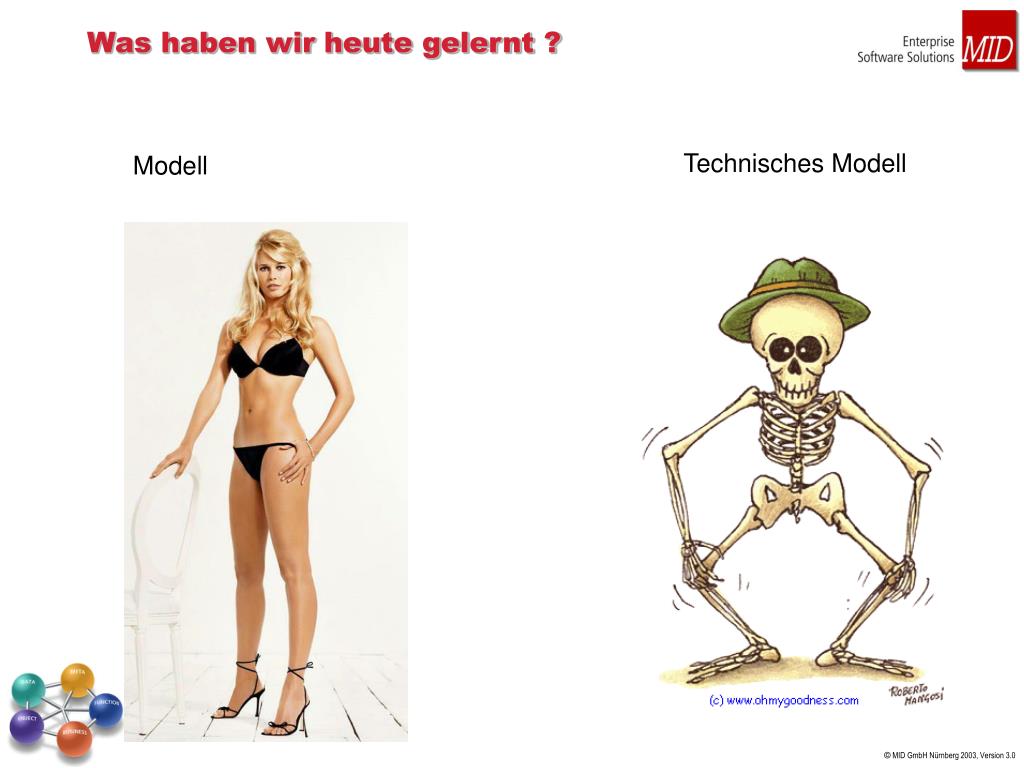

Was haben wir heute gelernt ?

Technisches Modell

Modell
