  1. Chapter IIArsitektur Client Server MAIL : aenal.abie@stmikbumigora.ac.id aenal.abie@gmail.com SITE : aenal.stmikbumigora.ac.id

  2. Arsitektur Client Server • 1 – Tier • (File Server/Standlone) • 2 – Tier • (Database Server Arsitektur) • 3 – Tier • Aplikasi Client • Aplikasi Server • DBMS

  3. Apa yang dimaksud dengan Tier? • Awal 1980-an, vendor-vendor minicomputer memperkenalkan pola 3-tier (sebagai arsitektur 3-tier) untuk menjelaskan pembagian secara fisik dari sebuah aplikasi yang melalui terminal (tier ke-1), minicomputer (tier ke-2), dan mainframe (tier ke-3). Ini memberikan kesempatan pada vendor-vendor ini untuk menjual komputer level menengah (mid-range) mereka sebagai front-end untuk mainframe.

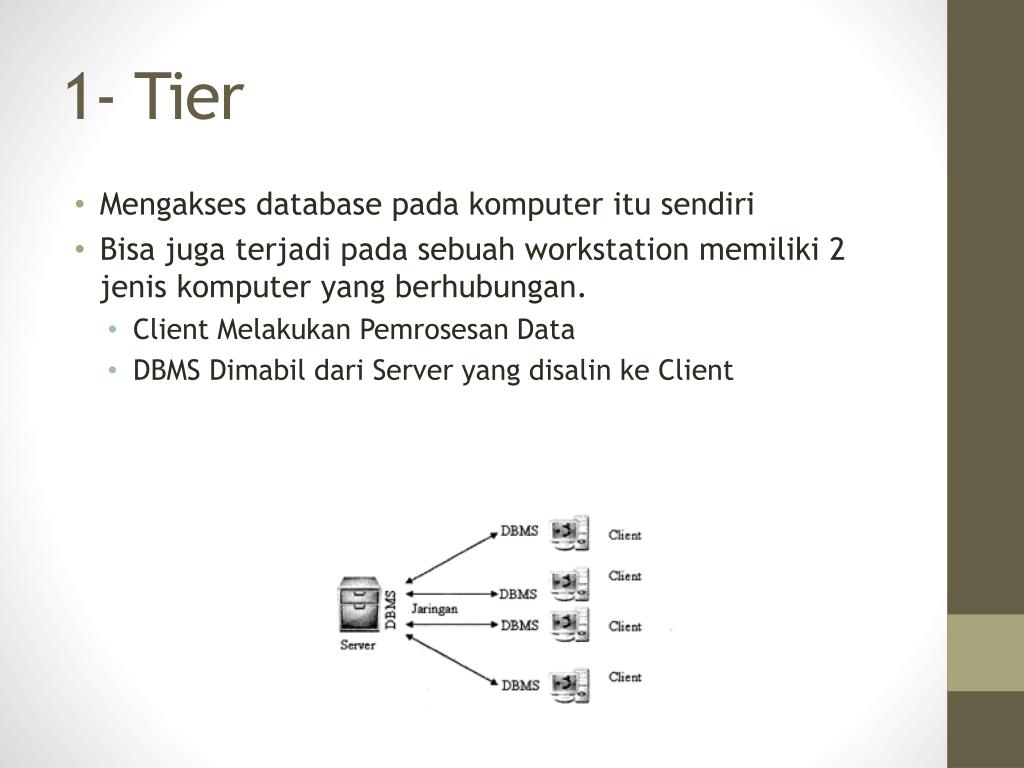

  4. 1- Tier • Mengakses database pada komputer itu sendiri • Bisa juga terjadi pada sebuah workstation memiliki 2 jenis komputer yang berhubungan. • Client Melakukan Pemrosesan Data • DBMS Dimabil dari Server yang disalin ke Client

  5. Bentuk

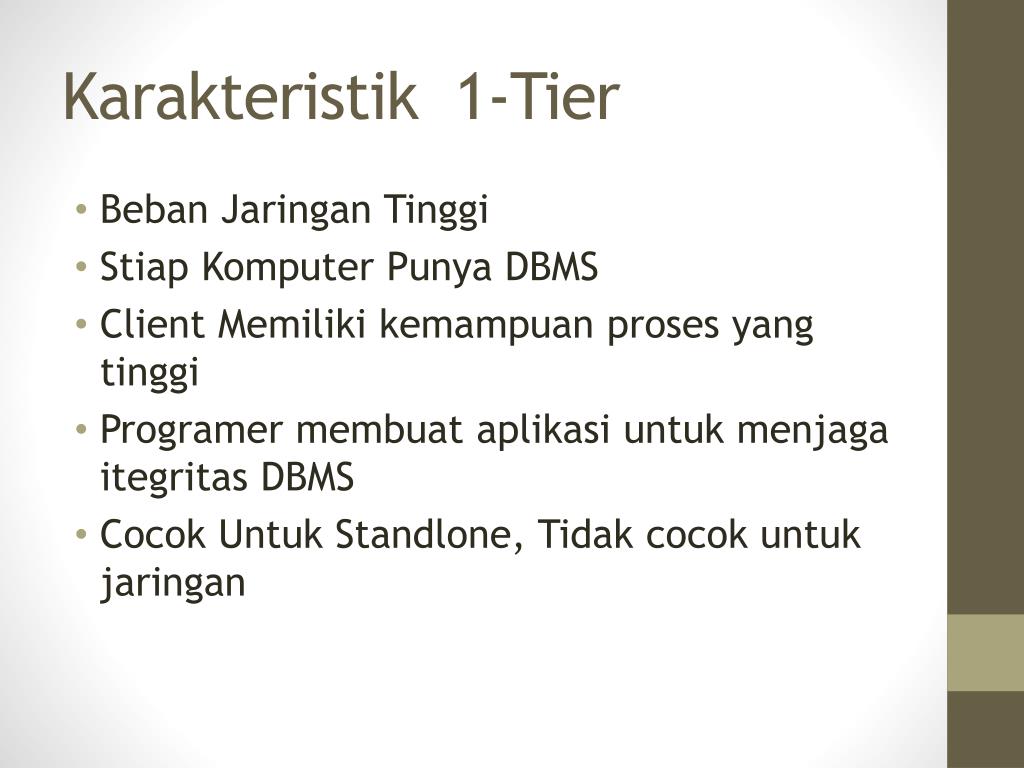

  6. Karakteristik 1-Tier • Beban Jaringan Tinggi • Stiap Komputer Punya DBMS • Client Memiliki kemampuan proses yang tinggi • Programer membuat aplikasi untuk menjaga itegritas DBMS • Cocok Untuk Standlone, Tidak cocok untuk jaringan

  7. 2 - Tier • Membagi Tugas Antara Client dan Server • Client menyediakan antar muka (interface) untuk user, permintaan (request data). • Server bertugas terhadapap basis data, seperti penyimpanan, pengelolaan, melayani akses data, dan pemrosesan data. • Server juga menyediakan stored procedure, trigers dan query yang dilakukan oleh client.

  8. Karakteristik 2-Tier • Dibagi menjadi dua tingkat, yaitu client dan server • Client sebagai penyedia aplikasi user antar muka. • Server sebagai penyedia DBMS • Client mengirim statment sql ke server • Komputer server memiliki pemrosesan yang tinggi. • Otentifikasi user, pemeriksa itegritas dilakukan di server • Cocok untuk usaha kecil.

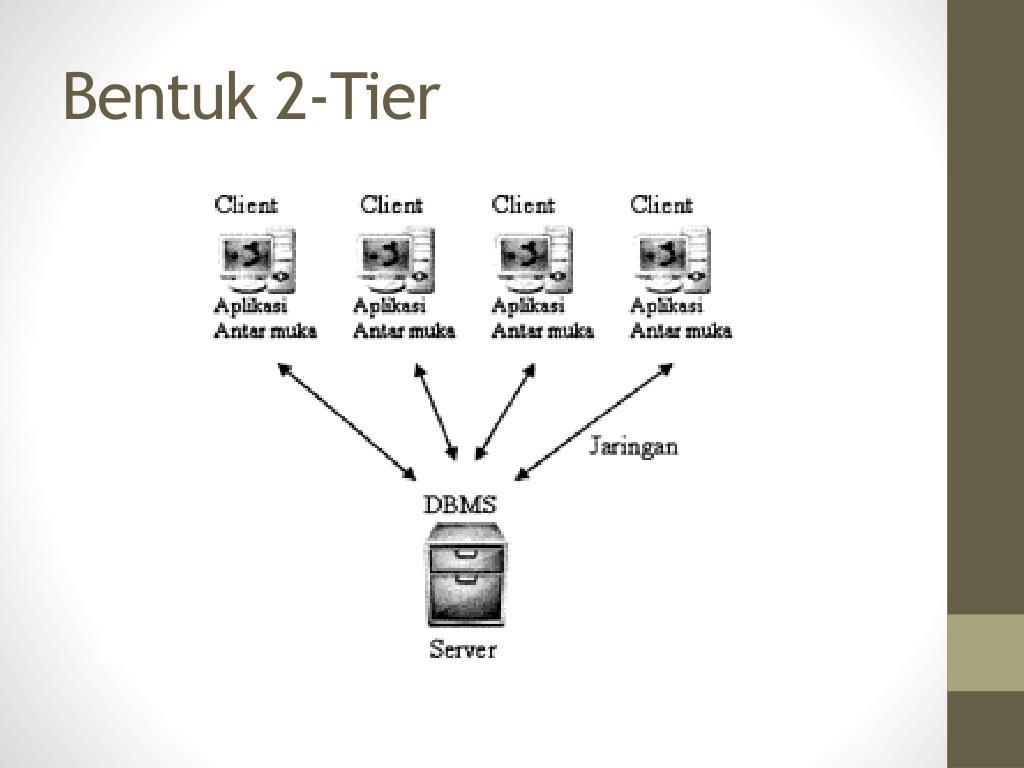

  9. Bentuk 2-Tier

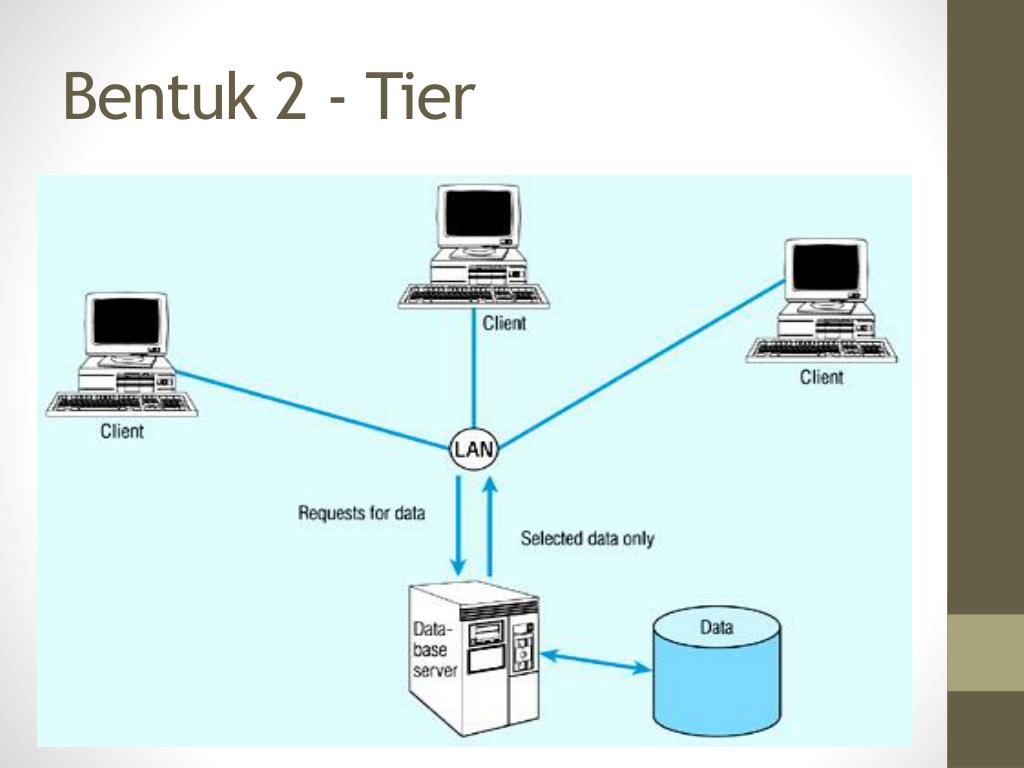

  10. Bentuk 2 - Tier

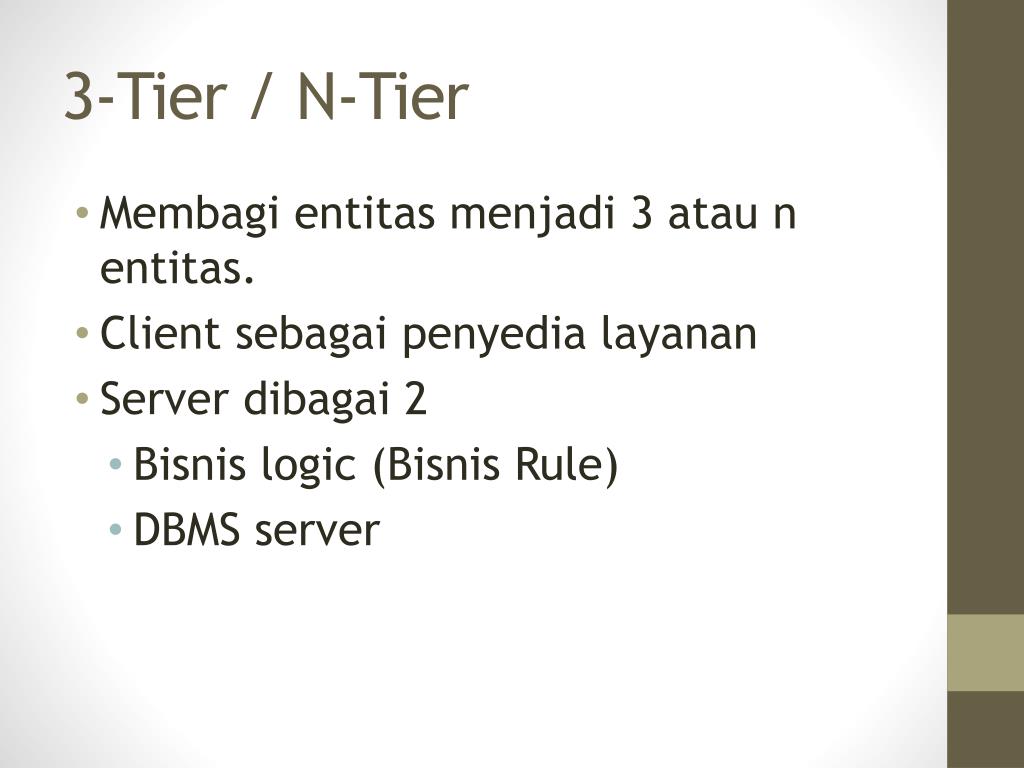

  11. 3-Tier / N-Tier • Membagi entitas menjadi 3 atau n entitas. • Client sebagai penyedia layanan • Server dibagai 2 • Bisnis logic (Bisnis Rule) • DBMS server

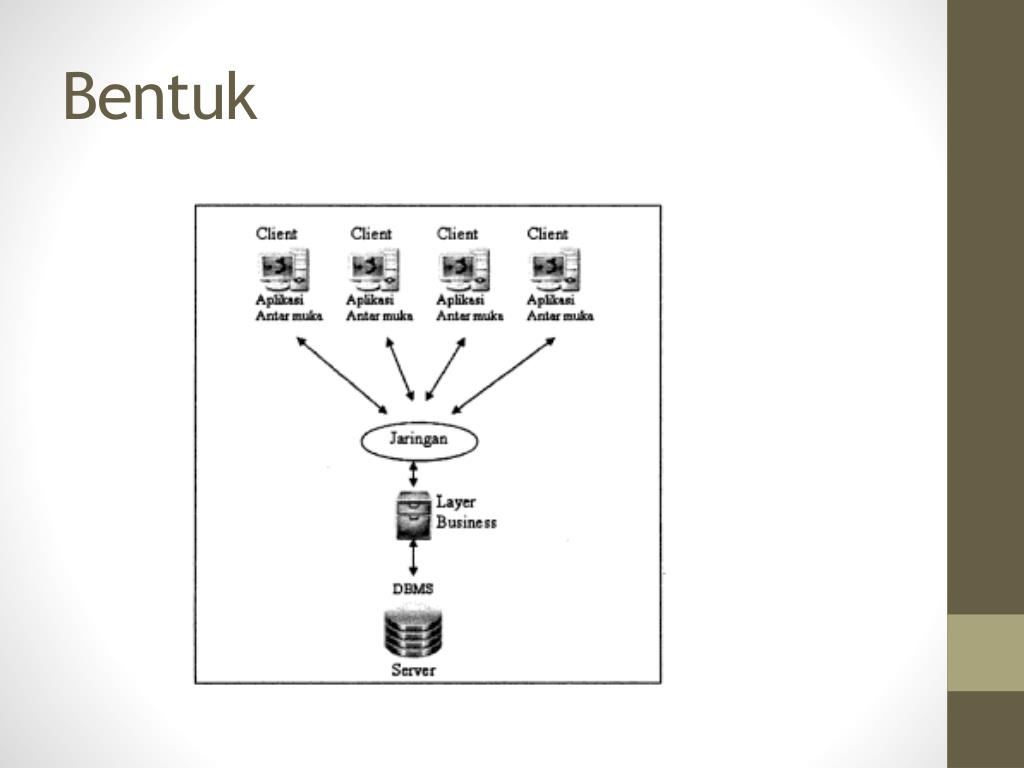

  12. Bentuk

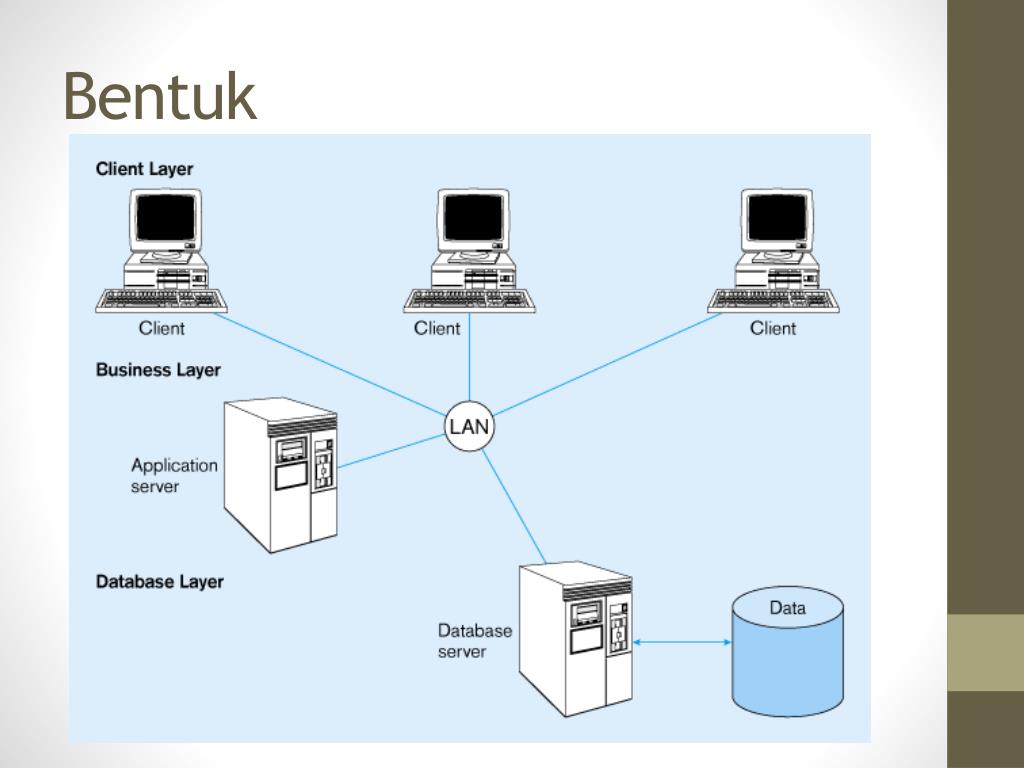

  13. Bentuk

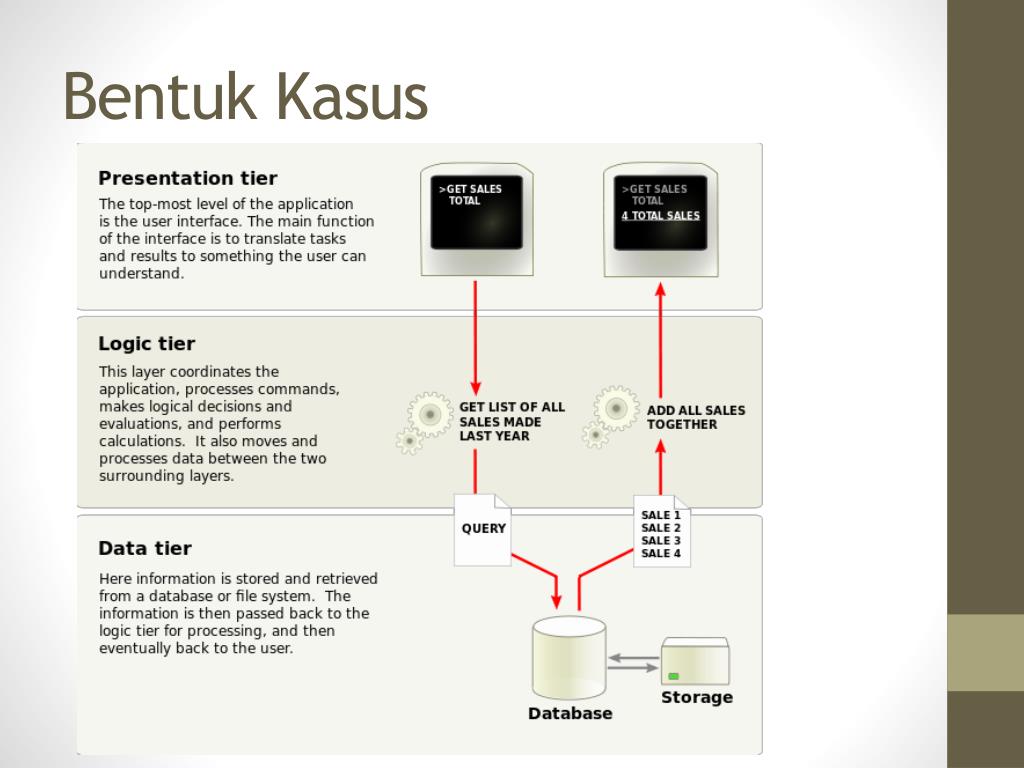

  14. BentukKasus

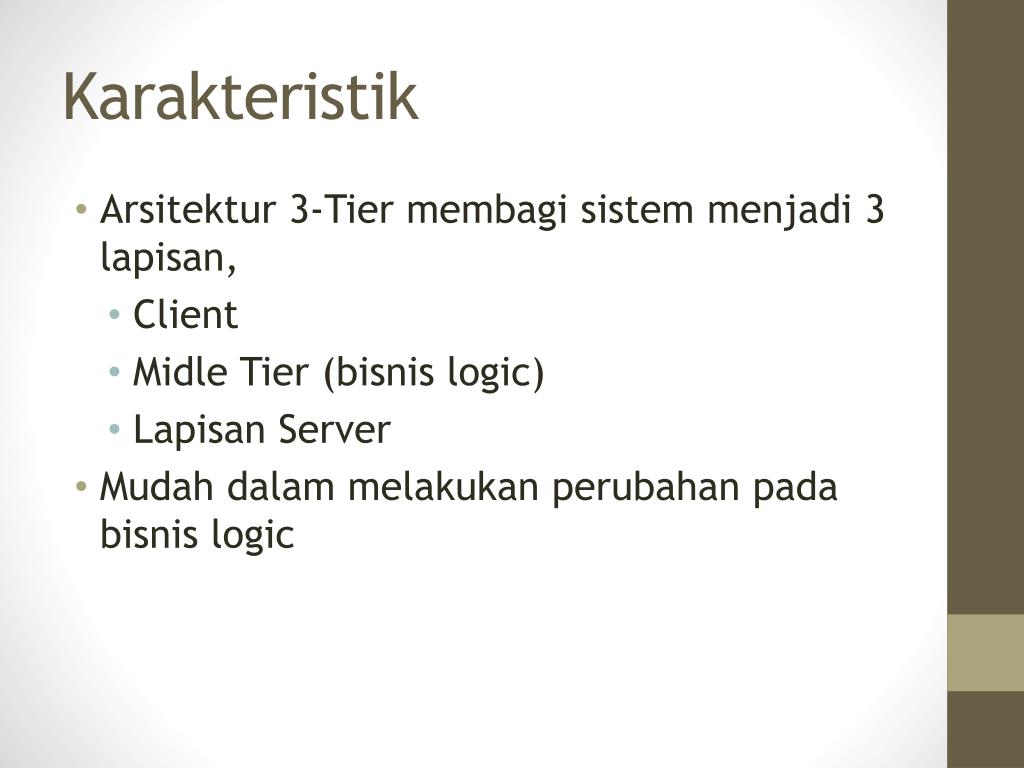

  15. Karakteristik • Arsitektur 3-Tier membagi sistem menjadi 3 lapisan, • Client • Midle Tier (bisnis logic) • Lapisan Server • Mudah dalam melakukan perubahan pada bisnis logic

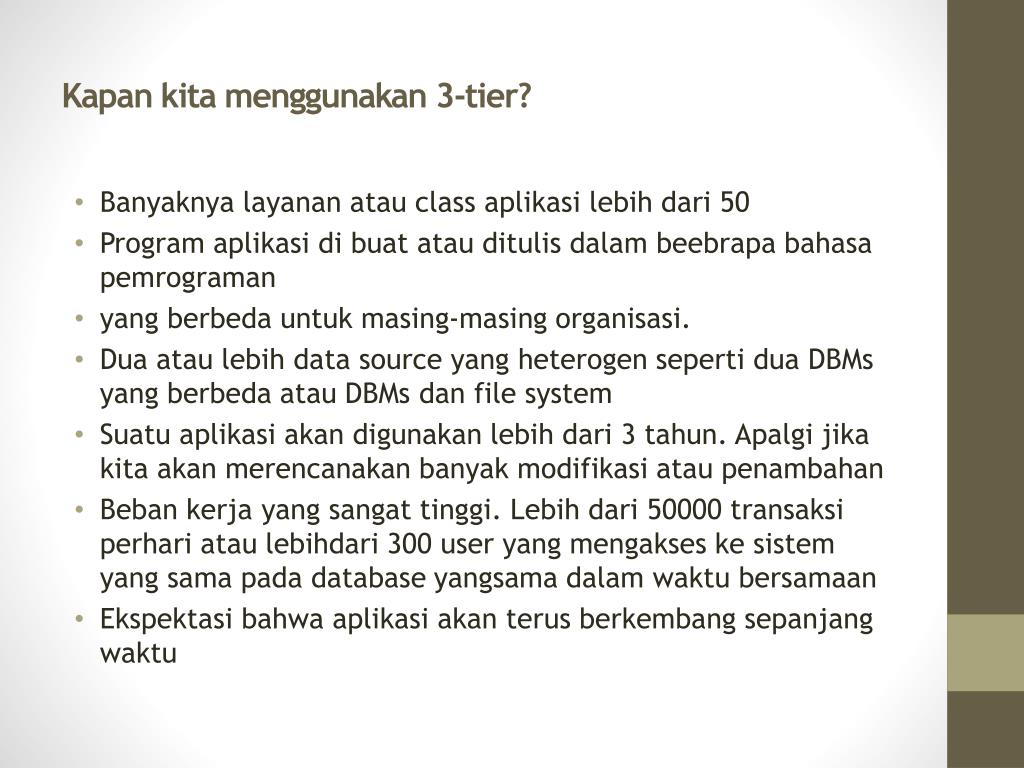

  16. Kapan kita menggunakan 3-tier? • Banyaknya layanan atau class aplikasi lebih dari 50 • Program aplikasi di buat atau ditulis dalam beebrapa bahasa pemrograman • yang berbeda untuk masing-masing organisasi. • Dua atau lebih data source yang heterogen seperti dua DBMs yang berbeda atau DBMs dan file system • Suatu aplikasi akan digunakan lebih dari 3 tahun. Apalgi jika kita akan merencanakan banyak modifikasi atau penambahan • Beban kerja yang sangat tinggi. Lebih dari 50000 transaksi perhari atau lebihdari 300 user yang mengakses ke sistem yang sama pada database yangsama dalam waktu bersamaan • Ekspektasi bahwa aplikasi akan terus berkembang sepanjang waktu

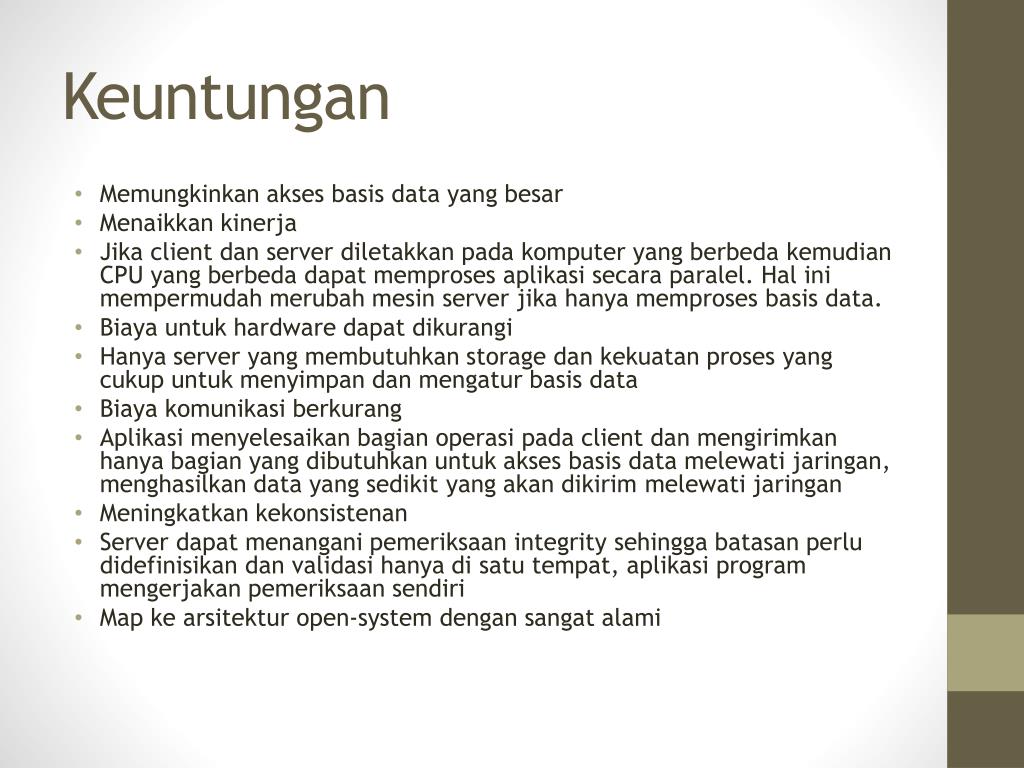

  17. Keuntungan • Memungkinkan akses basis data yang besar • Menaikkan kinerja • Jika client dan server diletakkan pada komputer yang berbeda kemudian CPU yang berbeda dapat memproses aplikasi secara paralel. Hal ini mempermudah merubah mesin server jika hanya memproses basis data. • Biaya untuk hardware dapat dikurangi • Hanya server yang membutuhkan storage dan kekuatan proses yang cukup untuk menyimpan dan mengatur basis data • Biaya komunikasi berkurang • Aplikasi menyelesaikan bagian operasi pada client dan mengirimkan hanya bagian yang dibutuhkan untuk akses basis data melewati jaringan, menghasilkan data yang sedikit yang akan dikirim melewati jaringan • Meningkatkan kekonsistenan • Server dapat menangani pemeriksaan integrity sehingga batasan perlu didefinisikan dan validasi hanya di satu tempat, aplikasi program mengerjakan pemeriksaan sendiri • Map ke arsitektur open-system dengan sangat alami

  18. Refrensi • Wahana Komputer, Membuat aplikasi cleint server dengan Visual Basic 2008, Andi Publisher, 2010 • http://dunovteck.wordpress.com/ • http://rendr4.wordpress.com • http://sce.umkc.edu/ • http://cs.gmu.edu/
