  1. Informatica Blok 2Hoofdstuk 5 Netwerken

  2. §1 De onderdelen • In een netwerk zijn computers met elkaar verbonden. • Via een kabel • Via een radiogolf (draadloos) • Elk item in een netwerk heeft een eigen adres (IP) Stedelijk Gymnasium Breda RCM

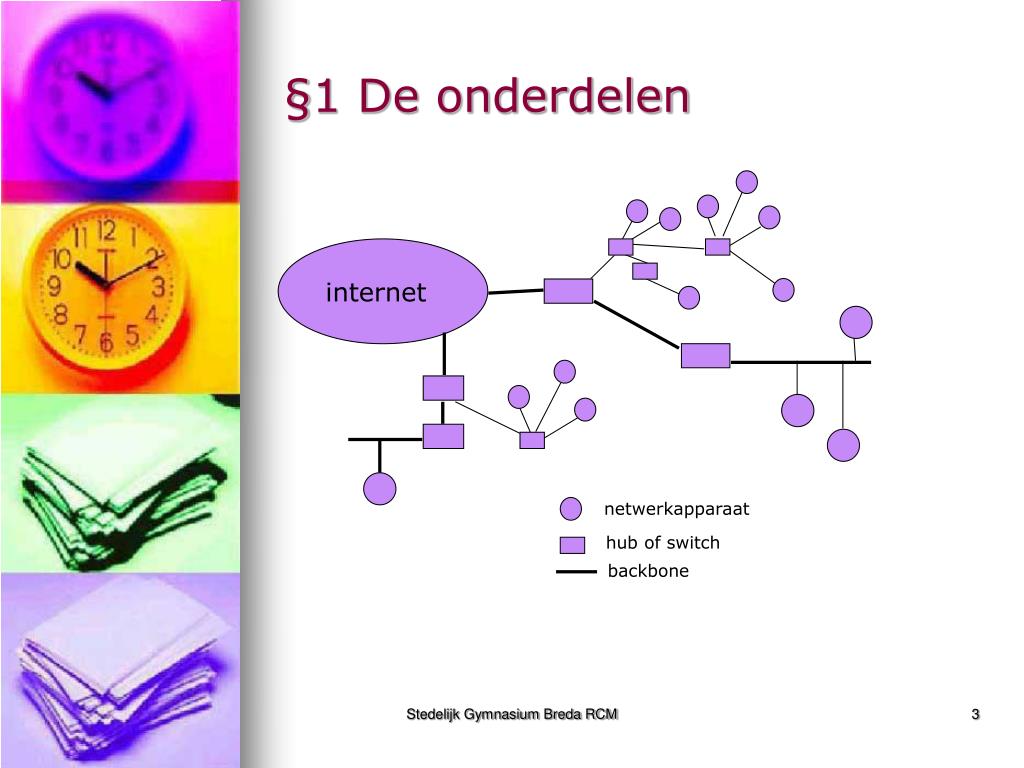

  3. internet netwerkapparaat hub of switch backbone §1 De onderdelen Stedelijk Gymnasium Breda RCM

  4. §1 De onderdelen Stedelijk Gymnasium Breda RCM

  5. §1 Berichten versturen • Unicastnaar één adres • Multicastnaar meerdere adressen • Broadcastnaar alle adressen Stedelijk Gymnasium Breda RCM

  6. §2 topologie Typen netwerken • ster • bus • ring Stedelijk Gymnasium Breda RCM

  7. hub §2 topologie - sternetwerk sternetwerk Alles wordt aan iedereen doorgegeven door de hub. Stedelijk Gymnasium Breda RCM

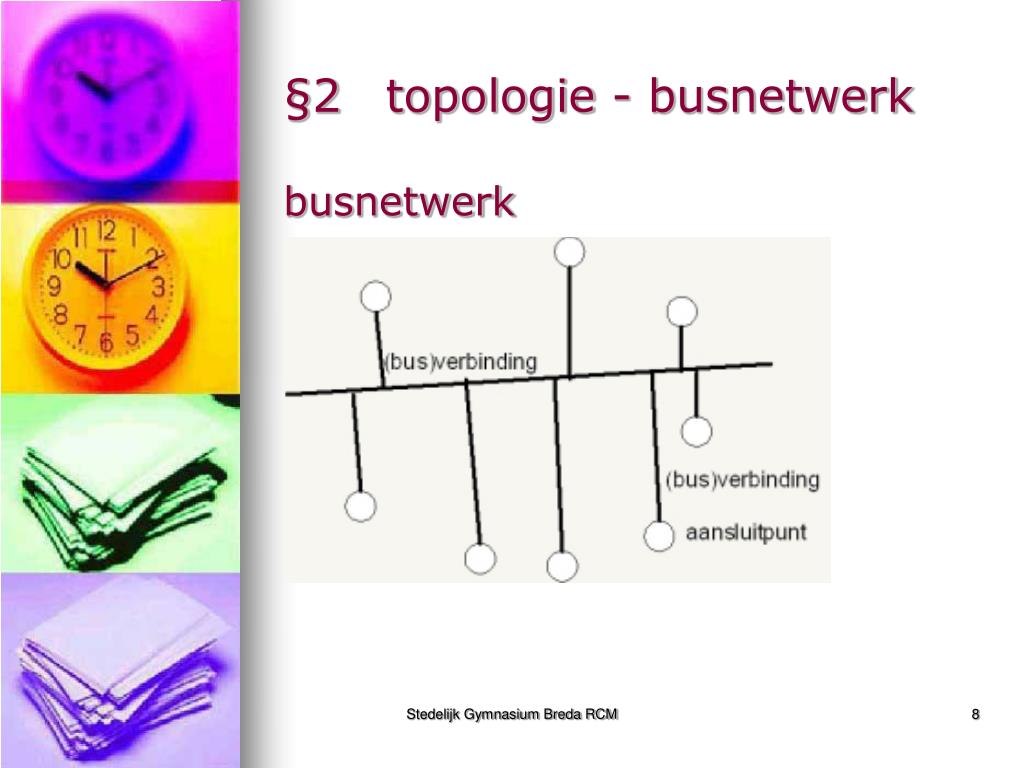

  8. §2 topologie - busnetwerk busnetwerk Stedelijk Gymnasium Breda RCM

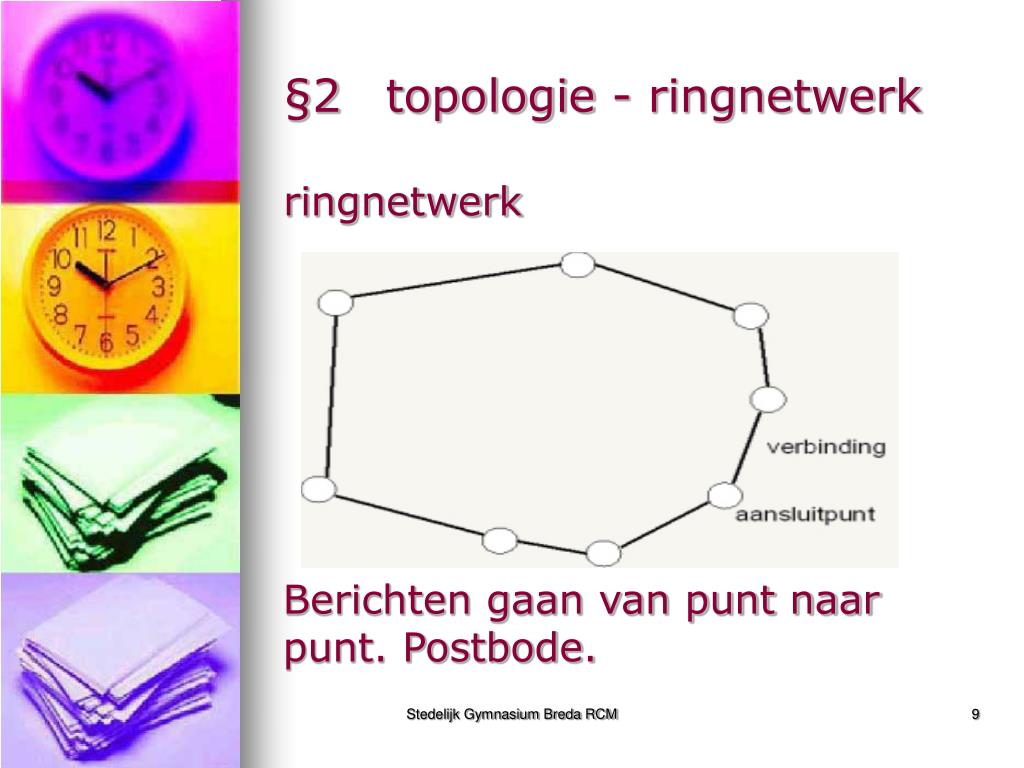

  9. §2 topologie - ringnetwerk ringnetwerk Berichten gaan van punt naar punt. Postbode. Stedelijk Gymnasium Breda RCM

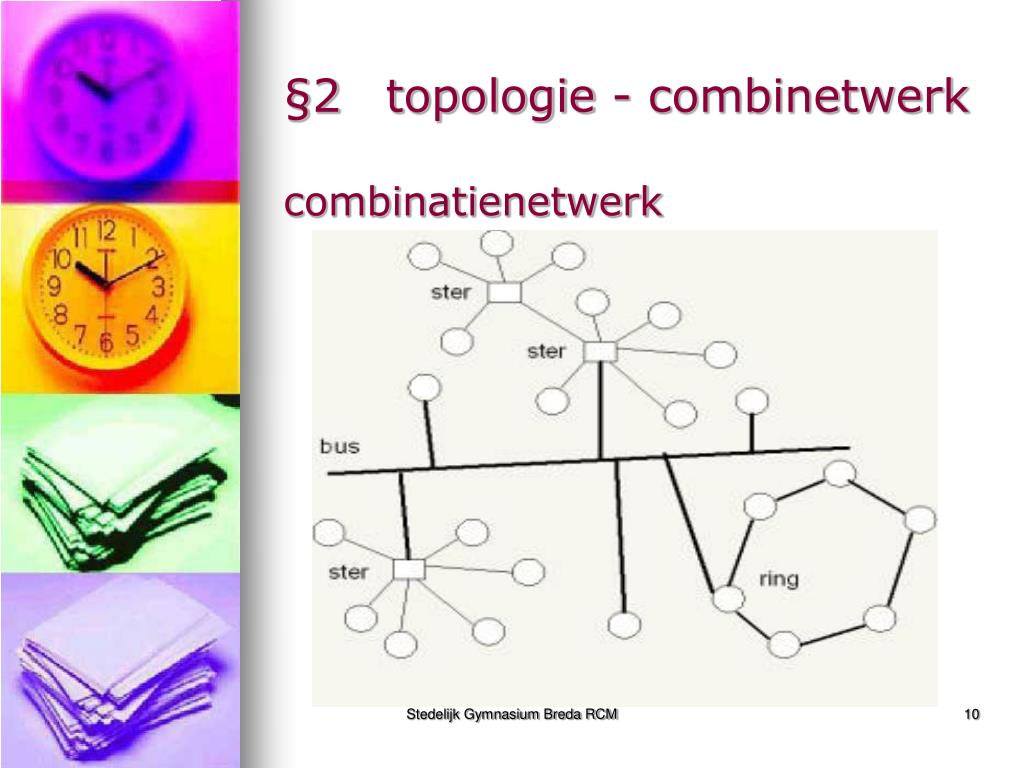

  10. §2 topologie - combinetwerk combinatienetwerk Stedelijk Gymnasium Breda RCM

  11. §3 schakelpunten Typen • hub • switch • router • brug Stedelijk Gymnasium Breda RCM

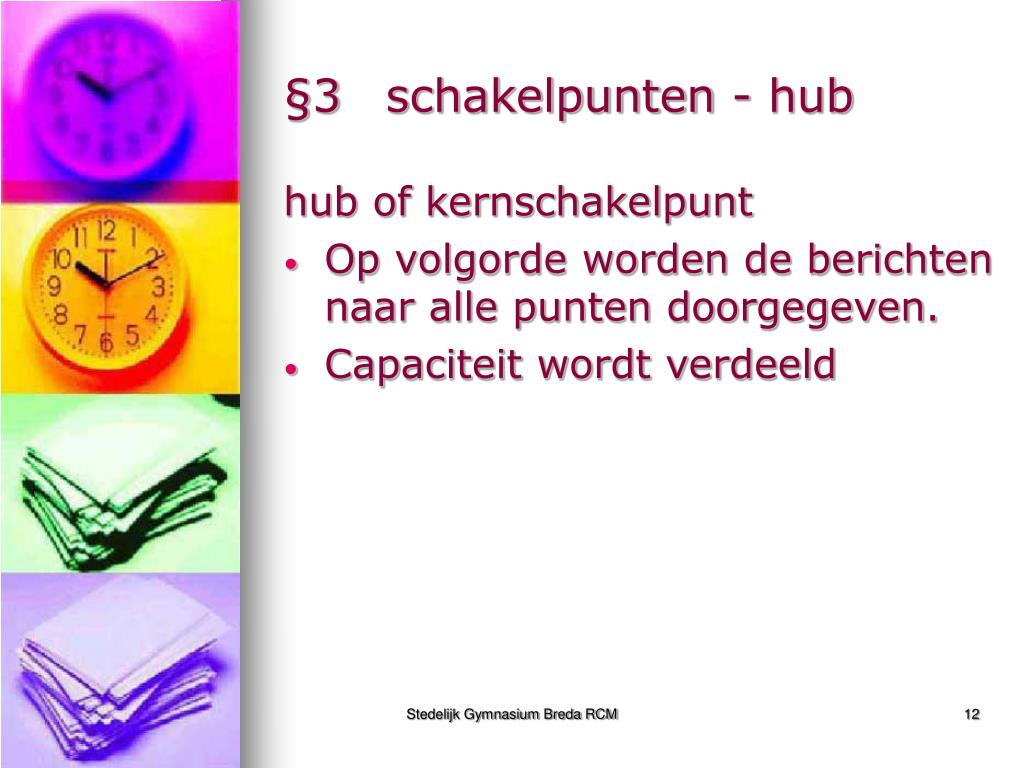

  12. §3 schakelpunten - hub hub of kernschakelpunt • Op volgorde worden de berichten naar alle punten doorgegeven. • Capaciteit wordt verdeeld Stedelijk Gymnasium Breda RCM

  13. §3 schakelpunten - switch switch of kruisschakelpunt • De berichten worden gericht doorgegeven. • Elke verbinding krijgt de maximale capaciteit. Stedelijk Gymnasium Breda RCM

  14. §3 schakelpunten - router router • Een router bepaald de meest optimale route voor het bericht. • Verschillende kabels kunnen worden gebruikt voor één bericht. Stedelijk Gymnasium Breda RCM

  15. §3 schakelpunten - bridge bridge of brug • Een brug kan verschillende typen netwerk koppelen. Stedelijk Gymnasium Breda RCM

  16. §3 schakelpunten Berichten doorgegeven Schakelpunten doen dat Packetswitching Een bericht in pakketjes knippen. Elke pakketje kan een andere route volgen (router). Stedelijk Gymnasium Breda RCM

  17. §3 schakelpunten Tegenhanger van packetswitching is circuitswitching. Eerst wordt de fysisieke verbinding gemaakt, daarna het bericht verzonden. Voorbeeld: vaste telefoonnet Stedelijk Gymnasium Breda RCM

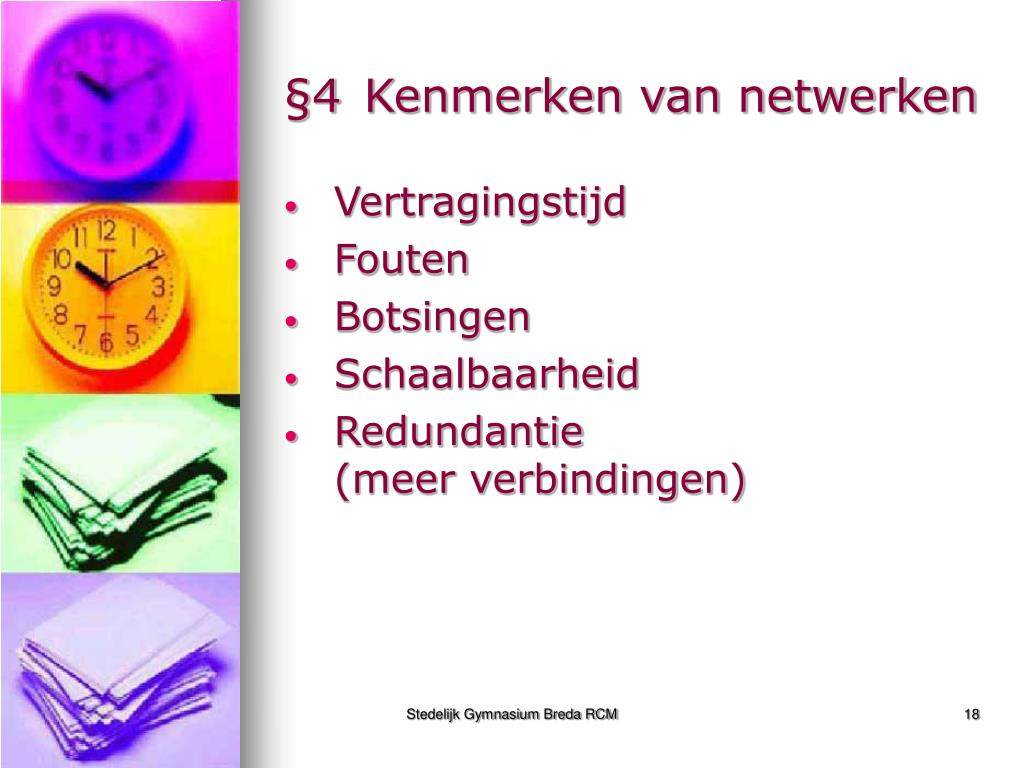

  18. §4 Kenmerken van netwerken • Vertragingstijd • Fouten • Botsingen • Schaalbaarheid • Redundantie(meer verbindingen) Stedelijk Gymnasium Breda RCM

  19. §5 Standaardisatie in een netwerk • Afspraken hoe berichten verstuurt en ontvangen moeten worden. • Open Systems Interface (OSI) • Zeven niveaus of lagen Stedelijk Gymnasium Breda RCM

  20. §5 Standaardisatie in een netwerk 7. Applicatielaag(het programma heeft de optie) 6. Presentatie(het programma maakt het bericht klaar) 5. Sessie(contact onderhouden met de andere kant) 4. Transport (verdelen in pakketjes) 3. Netwerk (route bepalen per pakketje) 2. Dataverbinding (foutcontrole en herstellen) 1. Fysieke verbinding (Het signaal op de lijn zetten) Stedelijk Gymnasium Breda RCM

  21. §5 Standaardisatie in een netwerk Gebruiker 1 zender:laag 7 - 6 - 5 - 4 - 3 - 2 - 1 via de draad Ontvanger: laag 1 - 2 - 3 - 4 - 5 - 6 - 7 gebruiker 2 Stedelijk Gymnasium Breda RCM

  22. §6 VLAN Aansluitpunten met dezelfde functie. Bijvoorbeeld computers voor leerlingen Stedelijk Gymnasium Breda RCM

  23. §7 Firewall Het tegenhouden van berichten of verbindingen. Verbindingen en berichten gaan via poorten (65.536=216) FTP poort 21 http poort 80 MSN poort 1366 etc Stedelijk Gymnasium Breda RCM

  24. Informatica Blok 2Hoofdstuk 5 Einde H5 Netwerken

  25. Informatica Blok 2Hoofdstuk 6 Geschiedenis van de computer

  26. Geschiedenis van de computer Twee paragrafen met informatie en links. Extra verdieping Leerwerk. Stedelijk Gymnasium Breda RCM
