業務分析プロセスのモデリングについて 2001.9.6REWG宇和島　橋本正明

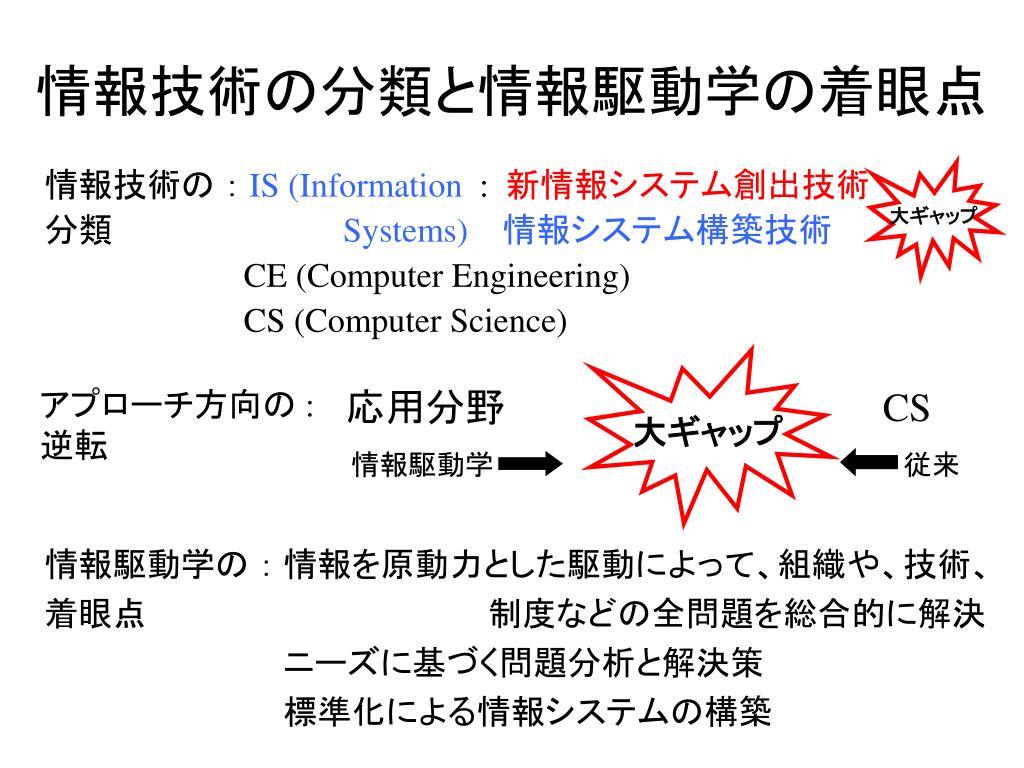

情報技術の分類と情報駆動学の着眼点 情報技術の： IS (Information : 新情報システム創出技術分類　　　 Systems)情報システム構築技術 CE (Computer Engineering) CS (Computer Science) 大ギャップ大ギャップ応用分野　　　　　　　　　　　　 CS 情報駆動学　　　　　　　　　　　　　　　　　　　　　従来アプローチ方向の : 逆転情報駆動学の：情報を原動力とした駆動によって、組織や、技術、着眼点　　　　　　　　　制度などの全問題を総合的に解決ニーズに基づく問題分析と解決策標準化による情報システムの構築

情報駆動学の構造と技術例 情報駆動生産分析・統合技術業務の分析･改革新情報システムの創出設計生産技術 CAD/CAM/CAE CALS 分析・統合技術設計過程モデルモデル化技術生産工程モデル製品モデル分析カーネル技術情報駆動機器形状モデル CS CE 情報駆動システム工学 (組織) 電子商取引き LSI ITS 情報家電ビジネスモデルデータベース企業情報システムネットワーク統合一般化モデリング技術産業知識の抽象化モデルの構築一般化による水平移転実現抽象化技術ニーズへ着目実現要素技術の捨象抽象化の階層実現抽象化メディア工学

哲学ゼミ １９９７年度　アリストテレス: 形而上学オブジェクトによる対象世界の把握１９９８年度　ハイデガー: 存在と時間立場によるオブジェクト把握の違い１９９９年度　レヴィ=ストロース: 構造主義オブジェクト群の抽象構造２０００年度　リオタール: ポストモダンの条件知識の現状２００１年度　ポラニ－: 暗黙知の次元産業知識の中の暗黙知

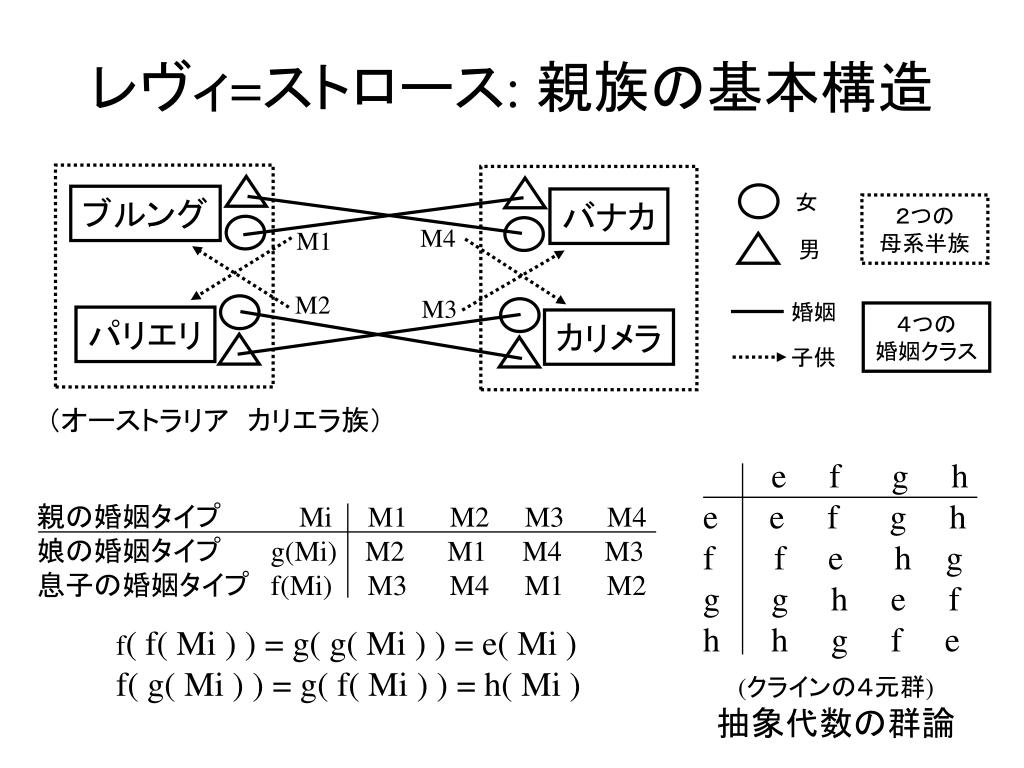

レヴィ=ストロース: 親族の基本構造 女ブルングバナカ２つの母系半族 M4 M1 男 M2 M3 婚姻４つの婚姻クラスパリエリカリメラ子供（オーストラリア　カリエラ族） e f g h e e f g h f f e h g g g h e f h h g f e 親の婚姻タイプ Mi M1 M2 M3 M4 娘の婚姻タイプ g(Mi) M2 M1 M4 M3 息子の婚姻タイプ f(Mi) M3 M4 M1 M2 f( f( Mi ) ) = g( g( Mi ) ) = e( Mi ) f( g( Mi ) ) = g( f( Mi ) ) = h( Mi ) (クラインの４元群) 抽象代数の群論

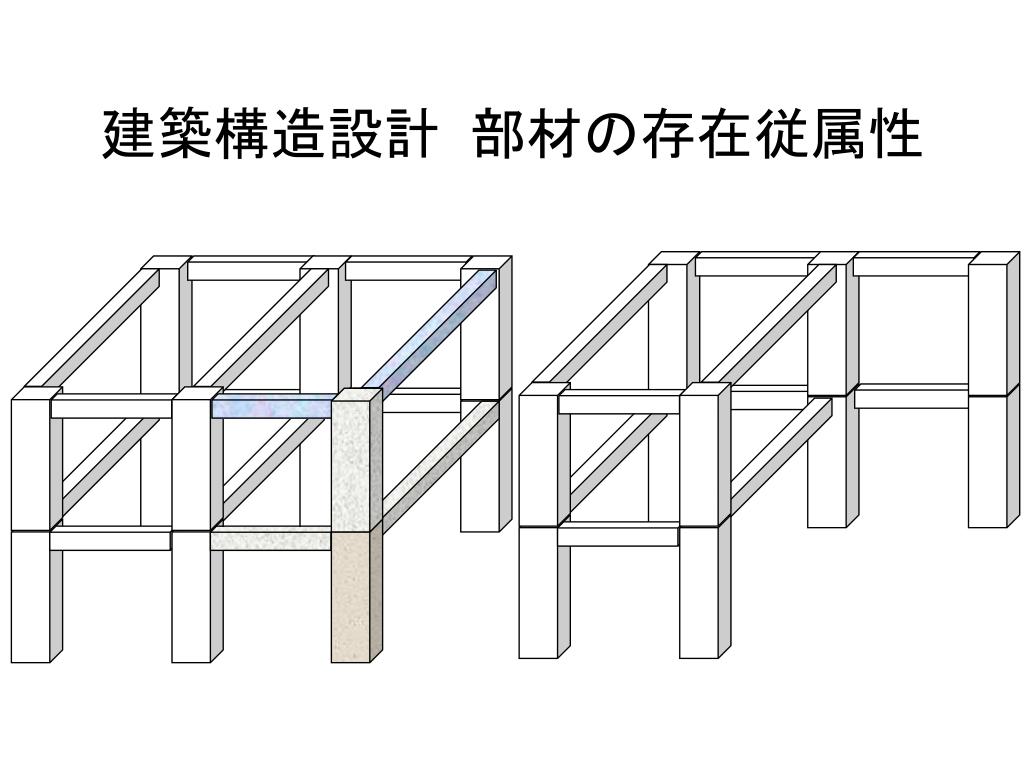

建築構造設計部材の存在従属性

建築構造設計部材の存在従属性 柱梁柱 plug socket PART 東西大梁 PLUG 西側依存部材 INTO 主柱::東側大梁; 東側依存部材 INTO 主柱::西側大梁; END SOCKET 　　・　・　・ END ATTRIBUTE ・　・　・ END ENDPART PART 主柱 PLUG ・　・　・ END SOCKET 東側大梁 TAKE 東西大梁::西側依存部材; 西側大梁 TAKE 東西大梁::東側依存部材; END ATTRIBUTE ・　・　・ END ENDPART

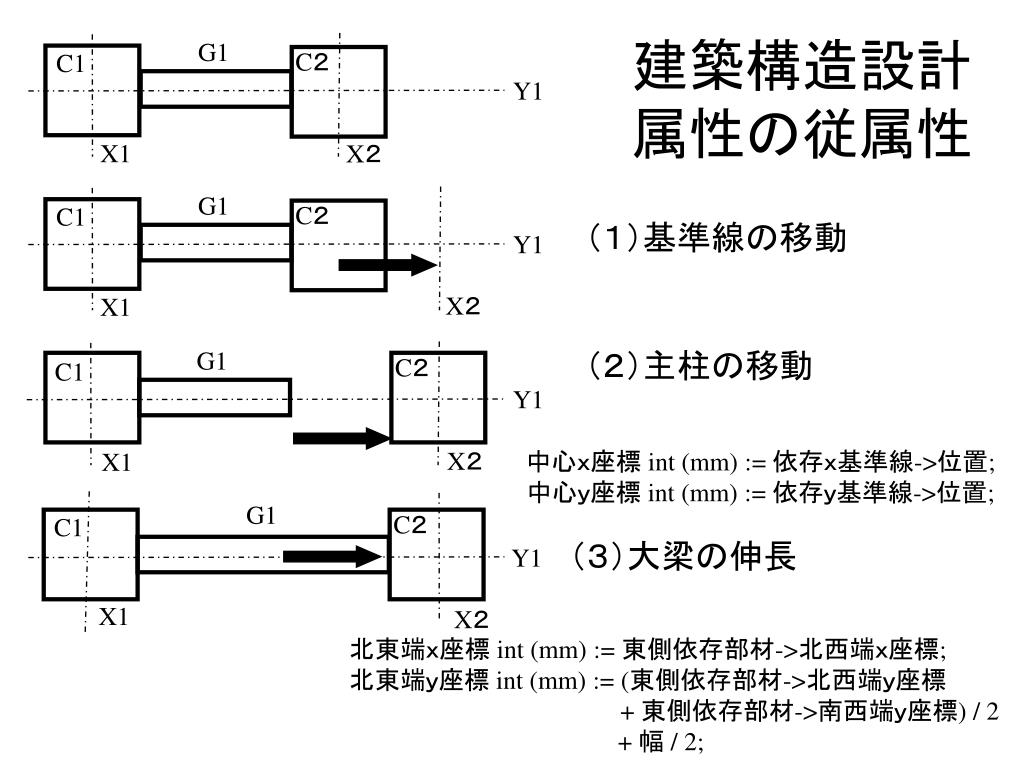

C２ C２ C２ C２ G1 建築構造設計属性の従属性 C1 Y1 X1 X２ G1 C1 （１）基準線の移動 Y1 X２ X1 （２）主柱の移動 G1 C1 Y1 X２中心ｘ座標 int (mm) := 依存ｘ基準線->位置; 中心ｙ座標 int (mm) := 依存ｙ基準線->位置; X1 G1 C1 （３）大梁の伸長 Y1 X1 X２北東端ｘ座標 int (mm) := 東側依存部材->北西端ｘ座標; 北東端ｙ座標 int (mm) := (東側依存部材->北西端ｙ座標 + 東側依存部材->南西端ｙ座標) / 2 + 幅 / 2;

建築　自動火災報知設備設計CADシステム

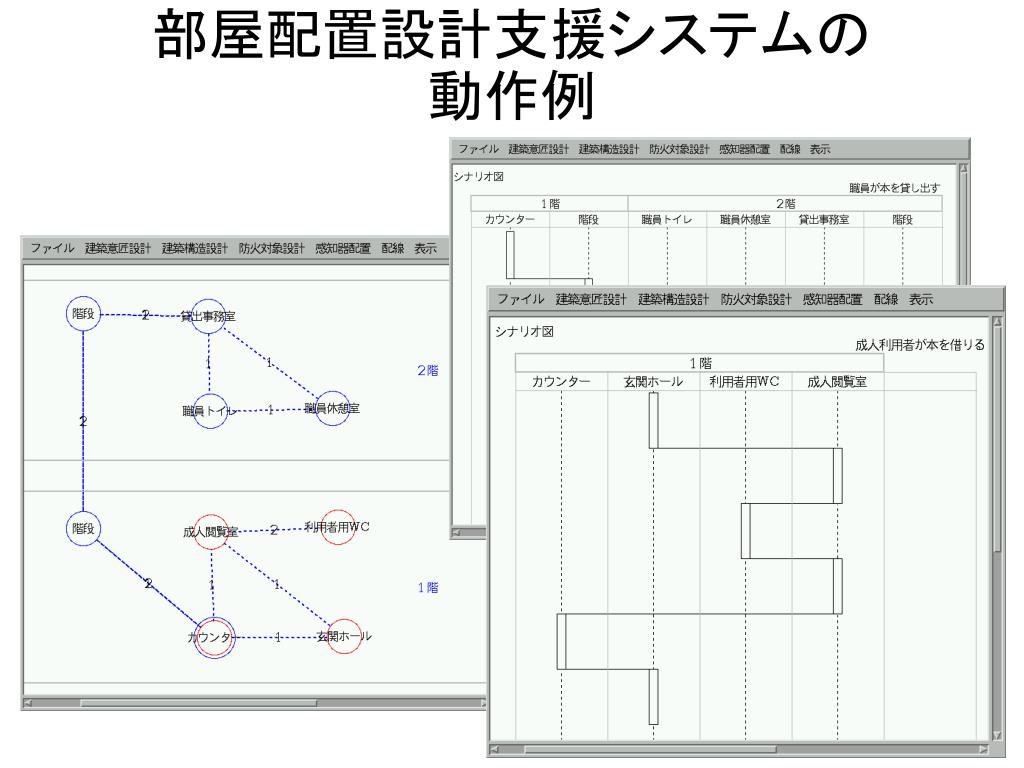

部屋配置設計支援システムの動作例

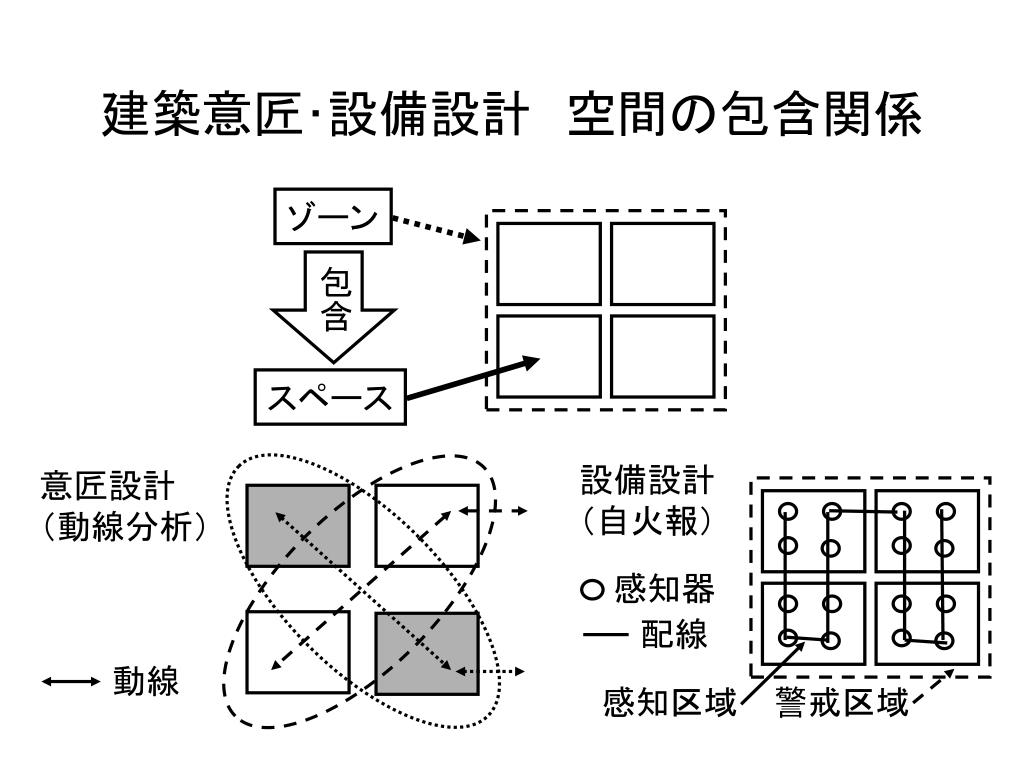

感知器 動線配線建築意匠･設備設計　空間の包含関係ゾーン包含スペース設備設計（自火報）意匠設計（動線分析）感知区域警戒区域

ＣＡＤシステム生成・統合のレファレンス･モデルＣＡＤシステム生成・統合のレファレンス･モデル

ビジネス･リエンジニアリングの視点 具象的変更容易表層：可視的組織構造業務構造適用技術中間層：下部構造経営方法評価方法報償のし方深層：価値観抽象的変更困難組織文化個人の信念政治力 (D. C. Andrews, S. K. Stalick, Business Reengineering - The Survival Guide -, 1994)

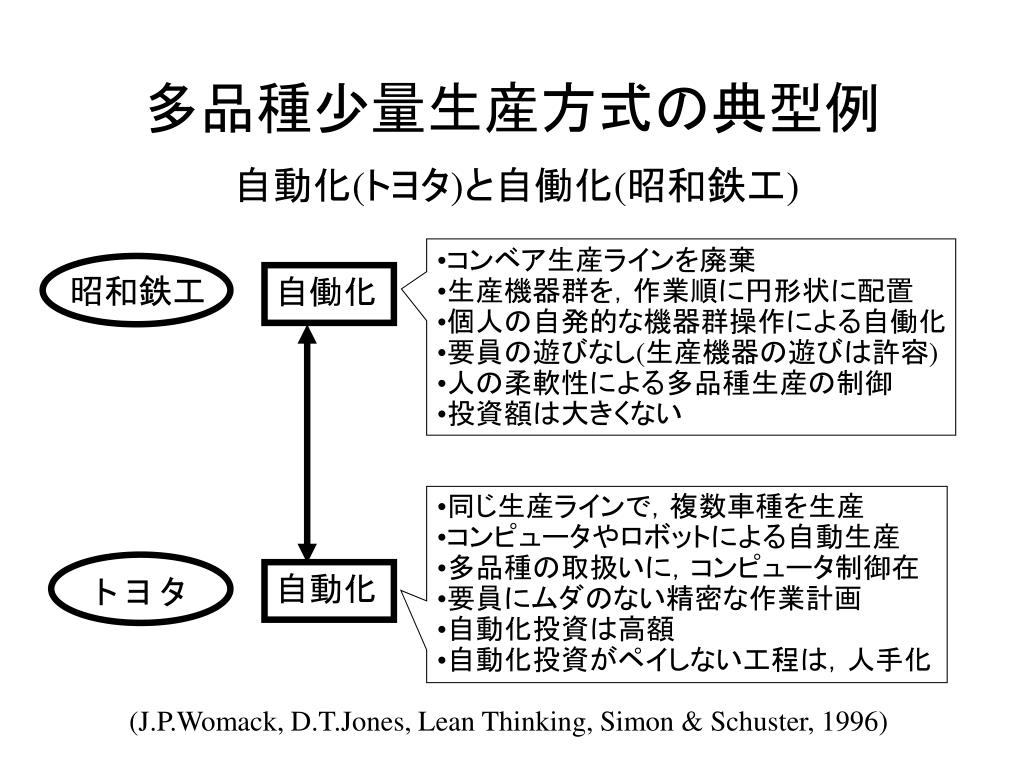

多品種少量生産方式の典型例 自動化(トヨタ)と自働化(昭和鉄工) • コンベア生産ラインを廃棄 • 生産機器群を，作業順に円形状に配置 • 個人の自発的な機器群操作による自働化 • 要員の遊びなし(生産機器の遊びは許容) • 人の柔軟性による多品種生産の制御 • 投資額は大きくない昭和鉄工自働化 • 同じ生産ラインで，複数車種を生産 • コンピュータやロボットによる自動生産 • 多品種の取扱いに，コンピュータ制御在 • 要員にムダのない精密な作業計画 • 自動化投資は高額 • 自動化投資がペイしない工程は，人手化自動化トヨタ (J.P.Womack, D.T.Jones, Lean Thinking, Simon & Schuster, 1996)

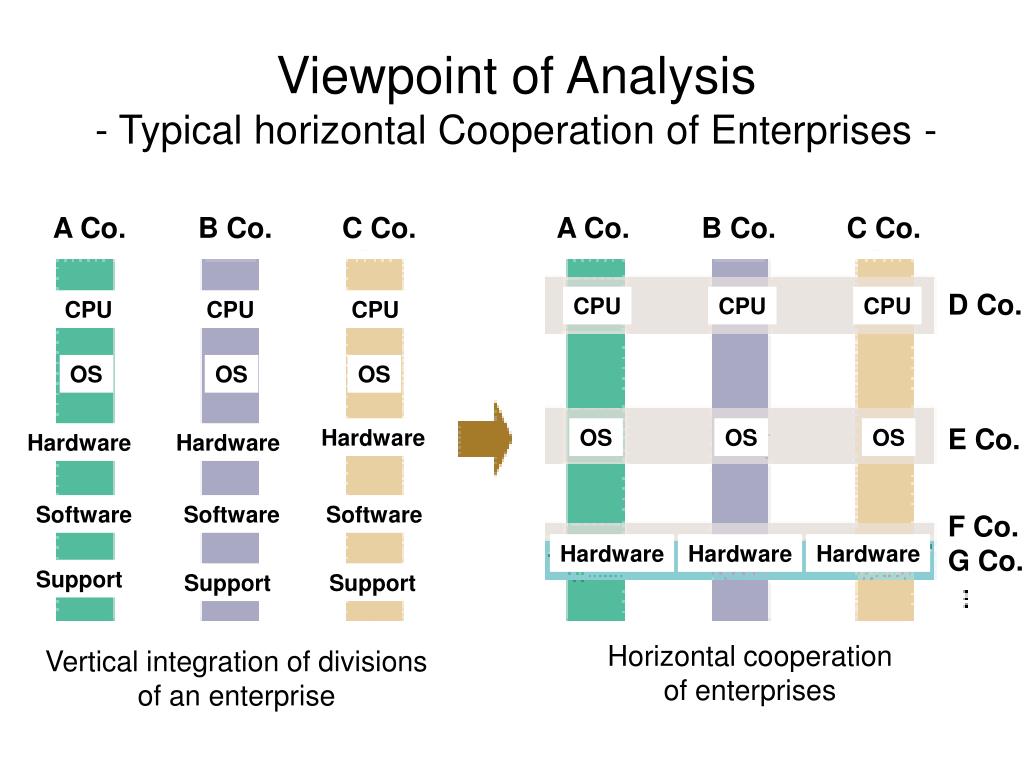

A Co. B Co. C Co. A Co. B Co. C Co. D Co. CPU CPU CPU CPU CPU CPU OS OS OS E Co. Hardware OS OS OS Hardware Hardware Software Software Software F Co. Hardware Hardware Hardware G Co. Support Support Support Horizontal cooperation of enterprises Vertical integration of divisions of an enterprise Viewpoint of Analysis- Typical horizontal Cooperation of Enterprises -

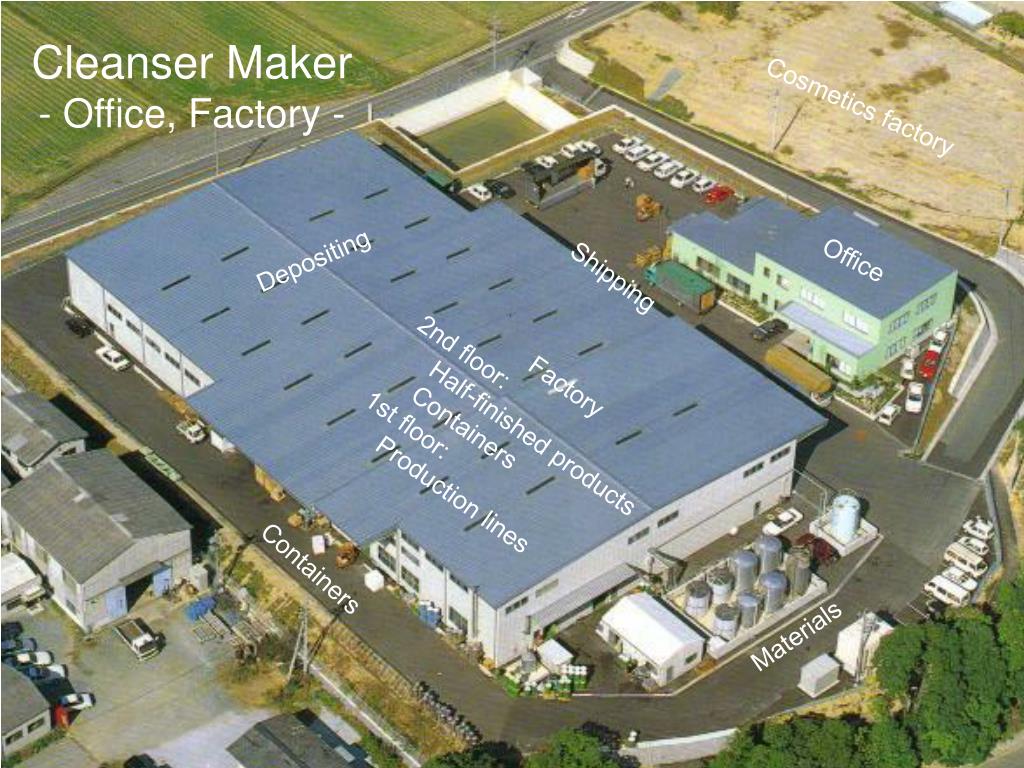

Cleanser Maker- Office, Factory - Cosmetics factory Depositing Office Shipping Factory 2nd floor: Half-finished products Containers 1st floor: Production lines Containers Materials

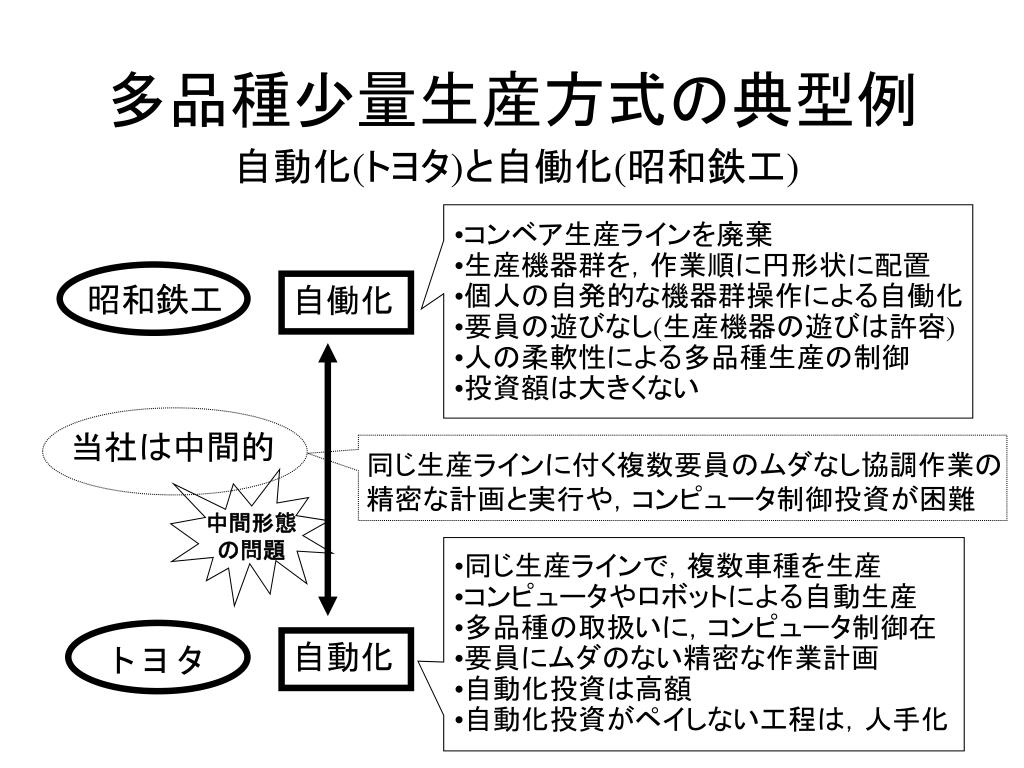

多品種少量生産方式の典型例 自動化(トヨタ)と自働化(昭和鉄工) • コンベア生産ラインを廃棄 • 生産機器群を，作業順に円形状に配置 • 個人の自発的な機器群操作による自働化 • 要員の遊びなし(生産機器の遊びは許容) • 人の柔軟性による多品種生産の制御 • 投資額は大きくない昭和鉄工自働化当社は中間的同じ生産ラインに付く複数要員のムダなし協調作業の精密な計画と実行や，コンピュータ制御投資が困難中間形態の問題 • 同じ生産ラインで，複数車種を生産 • コンピュータやロボットによる自動生産 • 多品種の取扱いに，コンピュータ制御在 • 要員にムダのない精密な作業計画 • 自動化投資は高額 • 自動化投資がペイしない工程は，人手化自動化トヨタ

Architecture Construction Enterprises- Interior works- (Small and medium size) Co. : kind of work A : Electrical services B : Metallic fitments C : ALC (Autoclaved Lightweight Concrete) D : Air conditioner, water equipment E : Paint F : Glass G : Wooden fittings H : Tile I : Sliding door (husuma) J : Partition , floor and ceiling A general contractor enterprise (Large size)

Architecture Construction Enterprises- Complicated relationship -

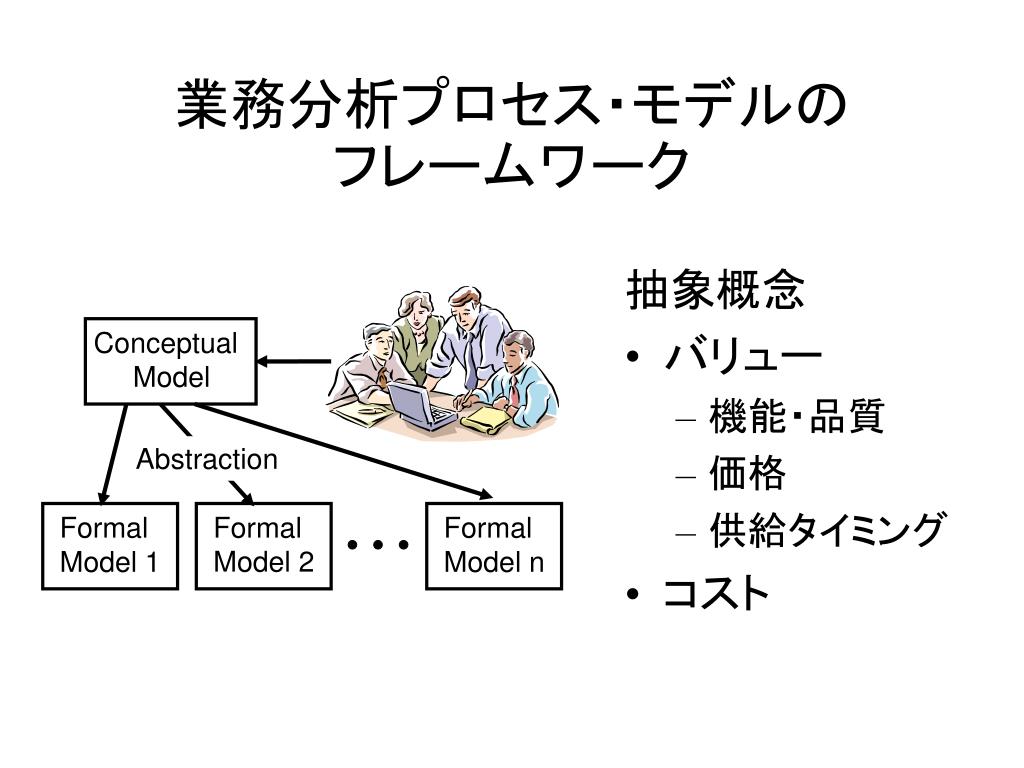

業務分析プロセス・モデルのフレームワーク 抽象概念 • バリュー • 機能・品質 • 価格 • 供給タイミング • コスト Conceptual Model Abstraction Formal Model 1 Formal Model 2 Formal Model n
