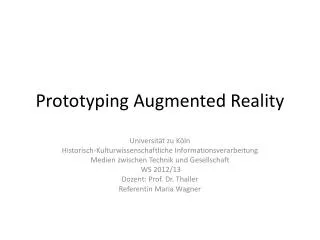

Prototyping augmented reality

PrototypingAugmented Reality

Universität zu Köln

Historisch-Kulturwissenschaftliche Informationsverarbeitung

Medien zwischen Technik und Gesellschaft

WS 2012/13

Dozent: Prof. Dr. Thaller

Referentin Maria Wagner


Inhaltsverzeichnis
Inhaltsverzeichnis

  • Augmented Reality

  • Processing

  • Blender Modeling

  • Low-PolyAnimatedCharacter

  • 3D-Programming in Processing

  • AR mit Processing

  • Physikalische Welt

  • Webbasierte AR

  • jMonkeyEngine

  • Android


Augmented reality
Augmented Reality

  • Beschreibt eine Kombination von Technologien, die es ermöglichen, reale Zeit von computergenerierten Inhalt mit Live Video Bildschirmen zu mischen

  • Sie erzeugen, was nicht wirklich da ist

  • Vermischt Live Medien mit virtuellen Inhalt um des Nutzungswillen

  • VR vs. AR

  • Smartphone, Mobile Plattformen: eröffnet neue Möglichkeiten und Potential


  • Billig und einfach, für Marketingzwecke

  • AR funktioniert durch

    • Location und Orientation (GPS)

      • Printed Markers

    • Aktuelles Bild, markerlos – computervision

  • Interagieren durch:

    • Bild Verarbeitung

    • Computer Vision: wie man Computer gemachte 3D Inhalte verschmilzt mit Live Video und physikalischen Markern


Geschichte der ar
Geschichte der AR

  • Terminator (1984): Graphische Overlays in dem Sehkraft-System

  • 1990: Tom Caudell

  • Ende der ´90: ARToolKit



Umgebung
Umgebung

  • Nicht unbedingt für Computer Programmierer

  • Eine Extension von Java Programm Sprache


Die ersten schritte
Die ersten Schritte

  • Ein Fenster erstellen:

    size (600, 400);

  • Ein Kreis zeichnen:

    background (0);

    fill (255, 255 0);

    stroke (255, 0 ,255);

    strokeWeight (10);

    ellipse (300, 200, 200, 200);


Interaktiver modus animation
Interaktiver Modus, Animation

setup () --> nur einmal executed

draw() --> wiederholt den Code immer wieder

inti = -50

voidsetup () {

size (300, 300);

fill (255);

stroke (0);

strokeWeight (3); }

voiddraw () {

background (100);

ellipse(150, i, 100, 100);

i++;

if (i > 350) {

i = -50;

} }


Weitere formen
Weitere Formen

  • Point ()

  • Line ()

  • Triangle ()

  • Quad ()

  • Rect ()

  • Ellipse ()

  • Arc ()


Farbe
Farbe

  • RGB

    Voidsetup () {

    Size (500, 500);

    Colormode (HSB, 1)  HGB

    }

    Voiddraw () {

    For (int x = 0; x <=500; x++) {

    Stroke (x/500.0, mouseX/500.0, 0.7);

    Line (x, 0, x, 500);

    }}


Bouncers klassen mausinteraktion
Bouncers: Klassen, Mausinteraktion

  • Wie die Kugeln gemalt werden:

    Class Spot {

    Int x, y;

    Int rate = 1;

    IntinitialY;

    Boolean fall = true;

    Boolean active = false; …

    voiddisplay ()

    {noStroke(); fill(255); ellipse…}

  • Mausinteraktion:

    VoidmouseReleased /Pressed(){

    Spots [spotcount-1].initialY = mouseY;

    Spots [spotcount-1].active= true;



Blender1
Blender

  • Modellieren, Texturieren, Animieren im 3D Kontext

  • Open Source

  • www.blender.org – Version 2.58

  • Man kann einen animierten Charakter erstellen, der mit AR interagieren kann


Tipps
Tipps

  • Symmetrische Objekte: eine Hälfte modellieren, die andere duplizieren

  • Low – poly Charakter

  • Ambientocclusion (AO) als Lichteffekt

  • UV Texturing


Low poly animated character

Low-PolyAnimatedCharacter


Animation
Animation

  • Armature: Charakter – Skelet erstellen (bones)

  • 3D Elemente platzieren, keying in verschiedenen Positionen in einer Zeit



Einf hrung
Einführung

Voidsetup () {

Size (500, 500, P3D); }

Voiddraw () {

Background (255);

Sphere (100); }


Weiterf hrung
Weiterführung

int y = -100

Voidsetup () {

Size (500, 500, P3D);

noStroke ();}

Voiddraw () {

Background (255);

Lights ();

Translate (250, y, 0);

Sphere (100);

Y++;

If ( y > 600){

Y = -100;

}}


Licht
Licht

int y = -100

FloatdirY;

FloatdirX;

Voidsetup () {

Size (500, 500, P3D);

noStroke();

Fill (255, 0, 255);}

Voiddraw () {

Background (255);

If (mouseY <= y) {

dirY = -(1.0-(mouseY/float(y)));} else {

dirY = float (mouseY-y/float(height-y);}

dirX= (mouseX/float(width) –0.5)*2;

directionalLight (255, 255, 255, -dirX, -dirY, -0.5);

Translate(250, y, 0);

Sphere (100);

Y++;

If ( y > 600){

Y = -100;

}}


Obj dateien
OBJ Dateien

  • Text basierte Dateien, welche die Koordinaten von Eckpunkten und ihre Verbindungen beschreiben

  • Beinhalten Text Dateien, die 3D Daten enthalten

  • OBJ library in Processing importieren

  • Auch möglich:

    • Animation durch Schleifen, Boolean (true: es wird gemalt)


Obj dateien nutzung
OBJ Dateien: Nutzung

Import processing.opengl.*;

Import saito.objloader.*;

OBJModelourModel;

FloatrotX, rotY;

Voidsetup () {

Size (800, 600, OPENGL);

ourModel = newOBJModel (this, „sa.obj“, TRIANGLES);

ourModel.enableDebug();

ourModel.scale (80);

ourModel.translateToCenter();

noStroke();}

Voiddraw () {

Background (200);

Lights ();

Translate (width/2, height/2, 0);

rotateX(rotY);

rotateY(rotX);

ourModel.draw (); }

VoidmouseDragged () {

rotX += (mouseX – pmouseX) * 0.01;

rotY -= (mouseY – pmouseY) * 0.01; }


Ar mit processing

AR mit Processing


Nyar4psg library
NyAR4psg Library

  • Von dem Projekt NyARToolkitby Rio Iizuka

    GSCapturecam;

    NyARMultiBoardnya;

    Pfontfont, font2D;

    Voidsetup () {

    …colorMode (RGB, 100);

    Font = createFont („FFScala“, 32);

    Font2d = createFont („FFScala“, 10);

    Cam = newGSCapture (this, width, height);

    Cam.play ();

    String [] patts = {„patt.hiro“, „patt.kanji“};

    Double [] widths = {80, 80};


Nya=new

NyARMultiBoard(this, width, height,

„camera_para.dat“, patts, widths);

Nya.gsThreshold = 120;//(0>n>255) default=110

Nya.cfThreshold=0.4;//(0.0>n>1.0) default=0.4

VoiddrawMarkerPos(int[][]pos2d){

textFont(font, 10.0);

Stroke(100,0,0);

Fill(100,0,0);

For (int i=0; i<4; i++) {

Ellipse (pos2d[i][0], pos2d[i][1],5,5);}


Voiddraw() {

If (cam.available() !=true){

Return;}

Cam.read();

Hint (DISABLE_DEPTH_TEST);

Image (cam,0,0);

Hint(ENABLE_DEPTH_TEST);

If(nya.detect(cam)){

Hint(DISABLE_DEPTH_TEST);

For (int i=0; i<nya.markers.lenght;i++){

If(nya.markers[i].detected){

drawMarkerPos(nya.markers[i].pos2d);}}

Hint (ENABLE_DEPTH_TEST);  3D


Nya.markers[i].beginTransform();

Translate (0,0,20);

If (i==0){

Stroke (255, 200, 0);

Box(40);

}else{

Stroke (0,200,255);

Sphere(25); }

Nya.markers[i].endTransform();}}}



Physical computing
Physicalcomputing

  • Software – basiertes System

  • Beispiele:

    • Hausalarm-System

    • Bewegungsmelder

  • Verändert die Umwelt


Arduino
Arduino

  • Mikrokontroller, Programmiersprache, Kontrolle der Beiden

  • CPU

  • Interagiert mit Processing



Flarmanager ar toolset
FLARManager AR Toolset

private funktiononMarkerAdded (evt:FLARMarkerEvent):void{

Trace („[+evt.marker.patternID+“]added“);

This.modelContainer.visible=true;

This.activeMarker=evt.marker;

}

um ein Marker zu erkennen



ProvatePatternMarkerProcessormarkerProcessor;

Private NideRotateTranslateListenerrtl;
