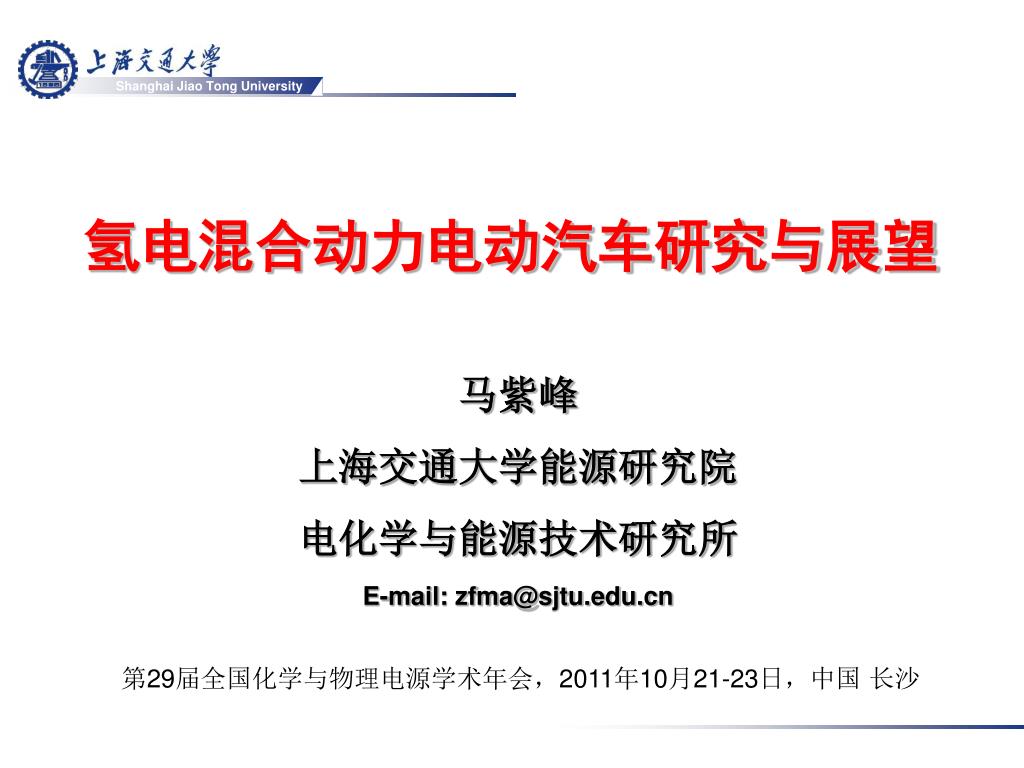

  1. 氢电混合动力电动汽车研究与展望 马紫峰 上海交通大学能源研究院 电化学与能源技术研究所 E-mail: zfma@sjtu.edu.cn 第29届全国化学与物理电源学术年会，2011年10月21-23日，中国 长沙

  2. 前言 从GEF/UNDP 燃料电池公共汽车示范可行性论证(1996.10-2008.7)，到电动汽车到新能源汽车示范应用（2001-2011）

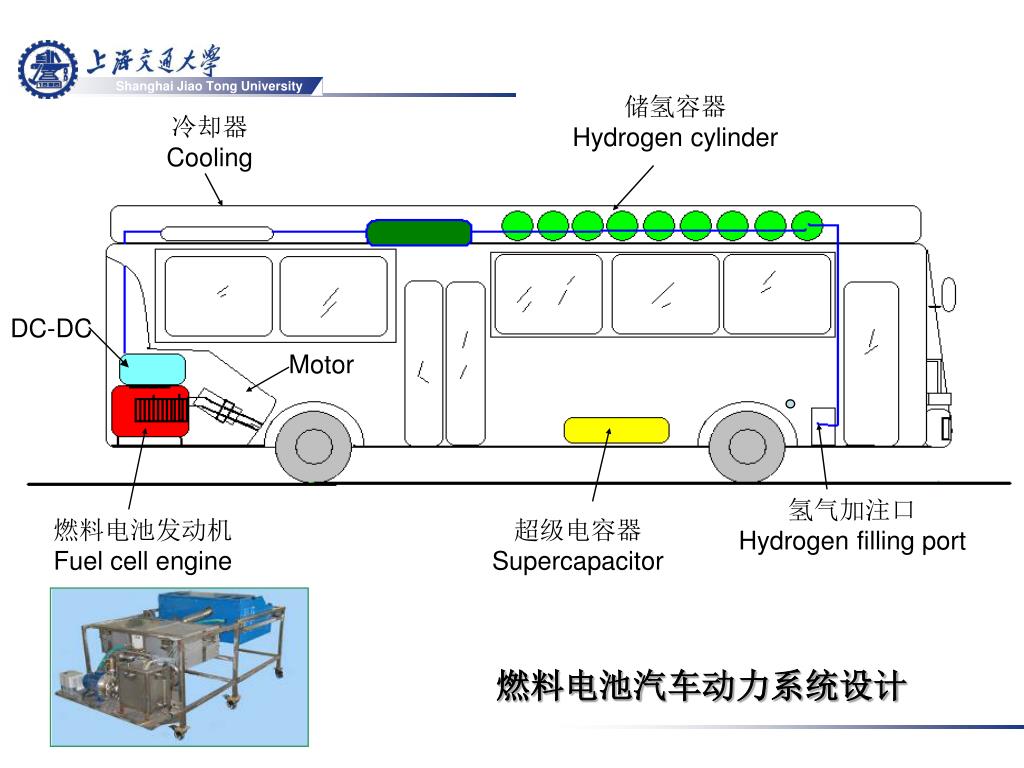

  3. 储氢容器 Hydrogen cylinder 冷却器 Cooling DC-DC Motor 氢气加注口 Hydrogen filling port 燃料电池发动机 Fuel cell engine 超级电容器 Supercapacitor 燃料电池汽车动力系统设计

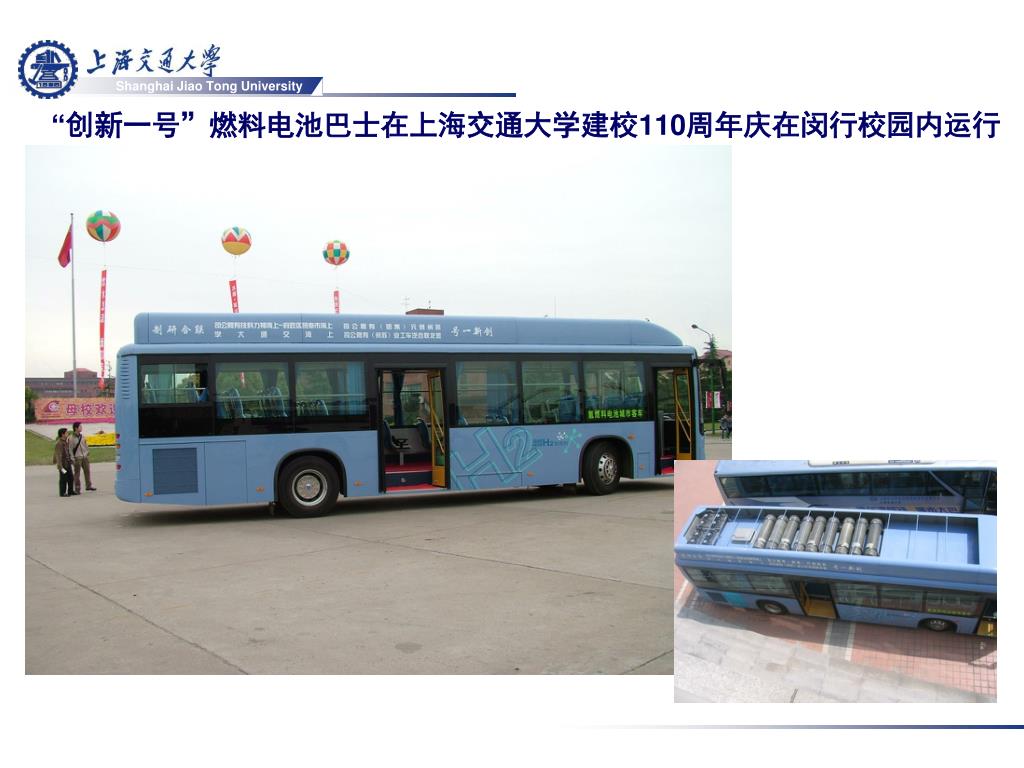

  4. “创新一号”燃料电池巴士在上海交通大学建校110周年庆在闵行校园内运行“创新一号”燃料电池巴士在上海交通大学建校110周年庆在闵行校园内运行

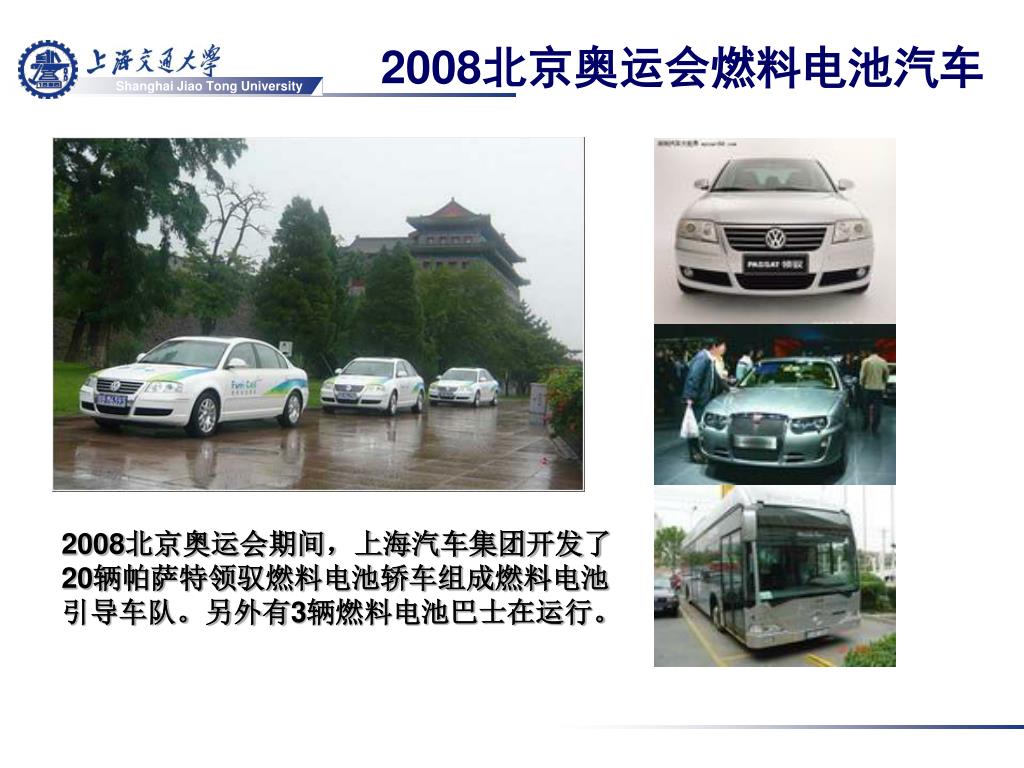

  5. 2008北京奥运会燃料电池汽车 2008北京奥运会期间，上海汽车集团开发了20辆帕萨特领驭燃料电池轿车组成燃料电池引导车队。另外有3辆燃料电池巴士在运行。

  6. 2010上海世博会燃料电池汽车 • 世博会期间，共有196辆燃料电池汽车在运行中，是所有新能源汽车中表现最稳定的。 • 90辆燃料电池轿车 • 6辆燃料电池巴士 • 100燃料电池观光车

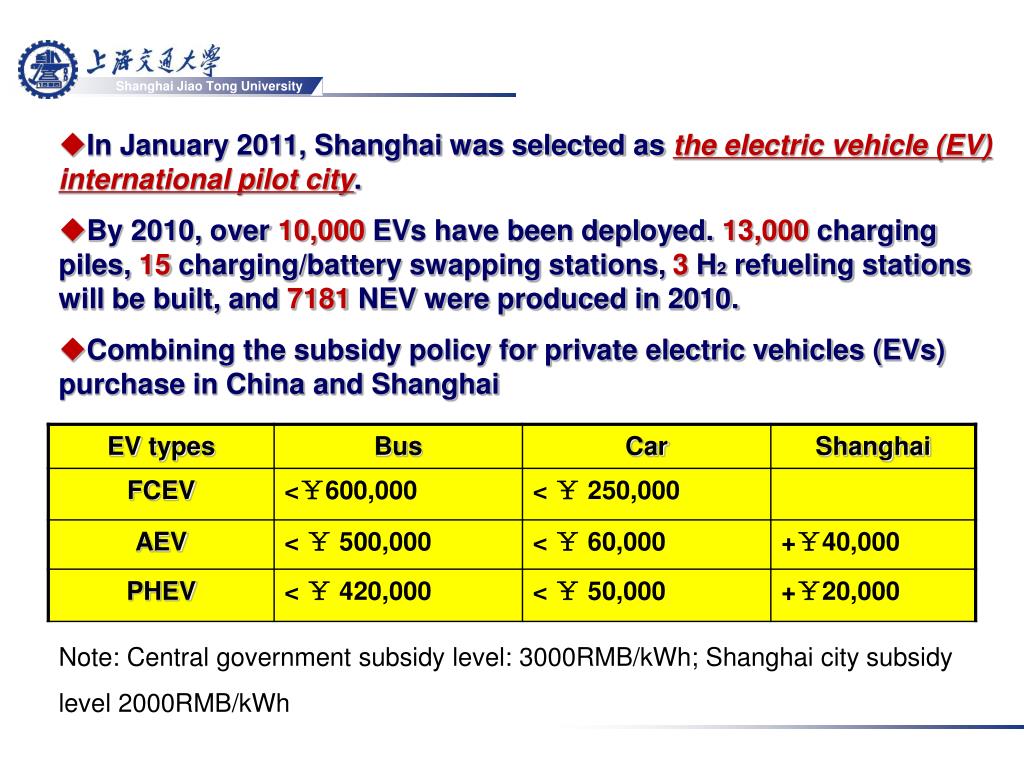

  7. In January 2011, Shanghai was selected as the electric vehicle (EV) international pilot city. • By 2010, over 10,000 EVs have been deployed. 13,000 charging piles, 15 charging/battery swapping stations, 3 H2 refueling stations will be built, and 7181 NEV were produced in 2010. • Combining the subsidy policy for private electric vehicles (EVs) purchase in China and Shanghai Note: Central government subsidy level: 3000RMB/kWh; Shanghai city subsidy level 2000RMB/kWh

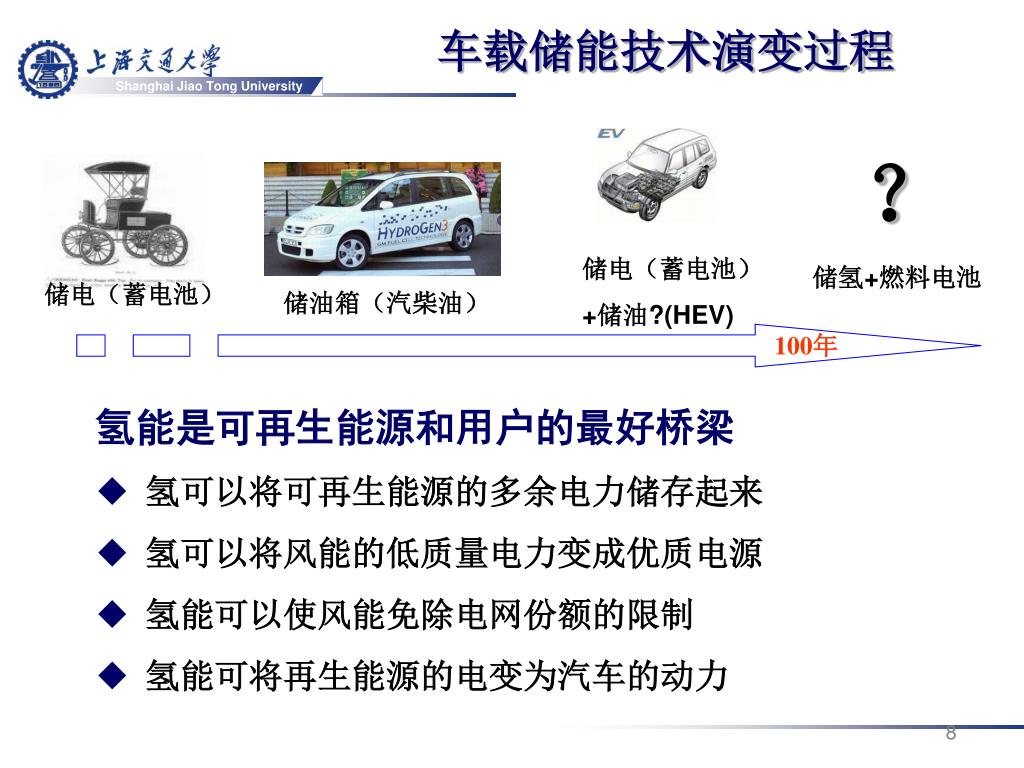

  8. 氢能是可再生能源和用户的最好桥梁 氢可以将可再生能源的多余电力储存起来 氢可以将风能的低质量电力变成优质电源 氢能可以使风能免除电网份额的限制 氢能可将再生能源的电变为汽车的动力 ？ 储电（蓄电池） +储油?(HEV) 储氢+燃料电池 储电（蓄电池） 储油箱（汽柴油） 100年 车载储能技术演变过程 8

  9. 未来汽车动力特点：能量多样性

  10. 车载储能密度比较 Battery improvements are expected, but still 100X lower density than liquid fuel. Hydrogen has significantly higher storage density than batteries

  11. 车载储能系统重量与体积比较 Weight & Volume of Energy Storage System for 300 mile Range

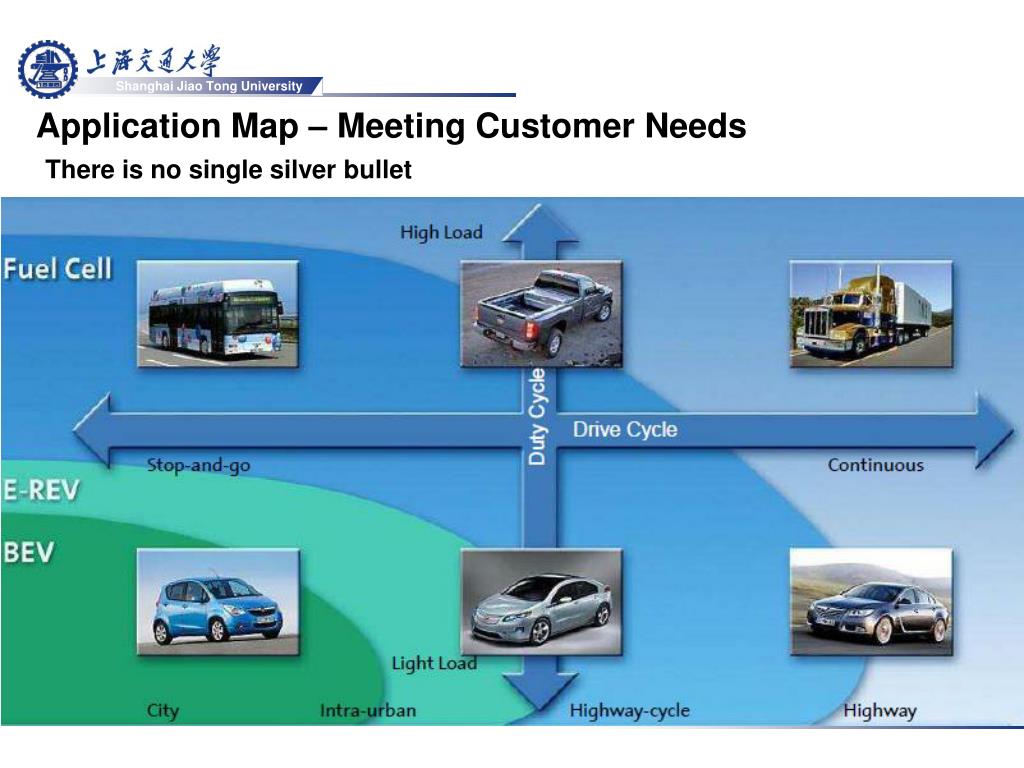

  12. Application Map – Meeting Customer Needs There is no single silver bullet

  13. Hawaii Hydrogen Power Park 实施时间：2009.4-2013.1

  14. 多能源控制器 蓄电装置 储氢装置 电动机 燃料电池堆 车载储能技术：新能源汽车核心 氢电混合燃料电池汽车动力基本结构

  15. GM Project Driveway Vehicle Deployment Real World Experience

  16. GM has developed 100 fuel cell vehicles. This fuel cell vehicles are running in NY, CA and CT state in US. Fuel cell technology is ready for commercialization.

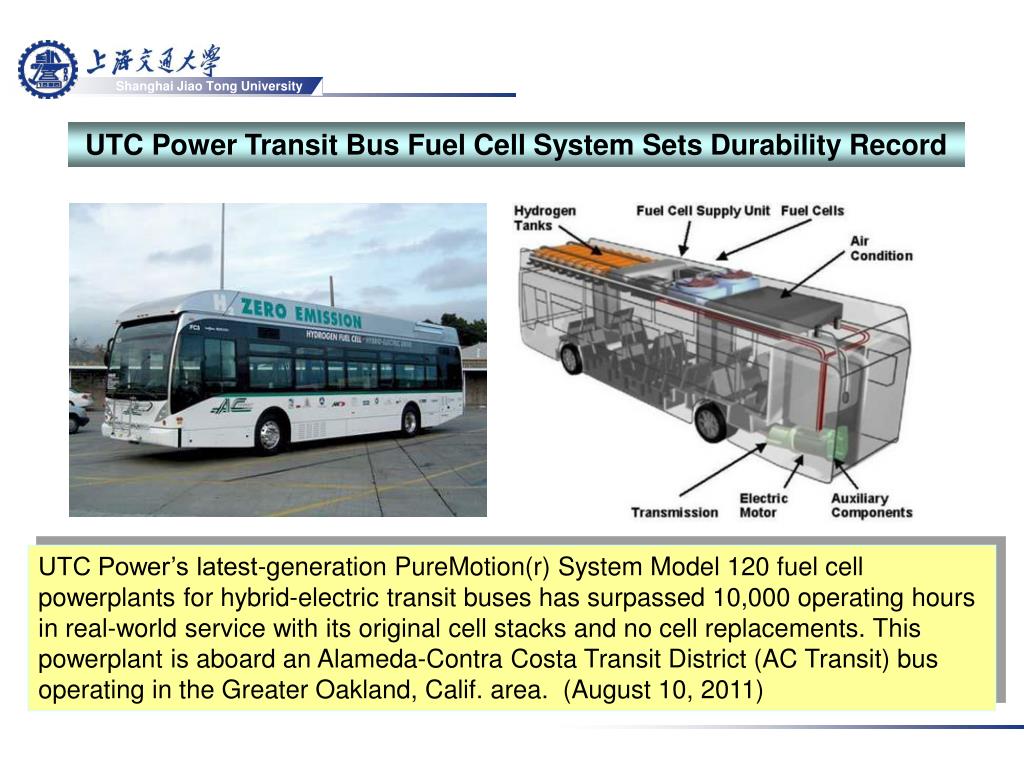

  17. UTC Power Transit Bus Fuel Cell System Sets Durability Record UTC Power’s latest-generation PureMotion(r) System Model 120 fuel cell powerplants for hybrid-electric transit buses has surpassed 10,000 operating hours in real-world service with its original cell stacks and no cell replacements. This powerplant is aboard an Alameda-Contra Costa Transit District (AC Transit) bus operating in the Greater Oakland, Calif. area. (August 10, 2011)

  18. http://www.wired.com/autopia/2010/05/toyota-50000-fuel-cell-vehicle/http://www.wired.com/autopia/2010/05/toyota-50000-fuel-cell-vehicle/ Toyota Aims for $50,000 Fuel-Cell Car by 2015 May 7, 2010: Toyota says it has cut the cost of building fuel-cell vehicles by 90 percent and could sell its first hydrogen vehicle for $50,000 by 2015

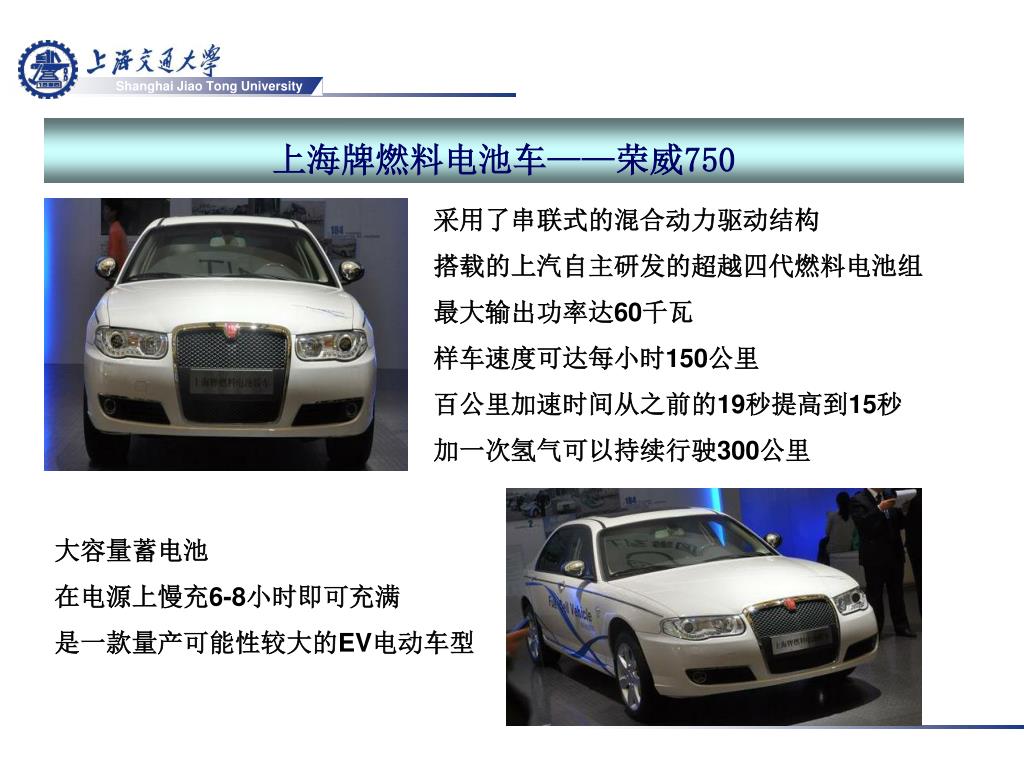

  19. 上海牌燃料电池车——荣威750 采用了串联式的混合动力驱动结构 搭载的上汽自主研发的超越四代燃料电池组 最大输出功率达60千瓦 样车速度可达每小时150公里 百公里加速时间从之前的19秒提高到15秒 加一次氢气可以持续行驶300公里 大容量蓄电池 在电源上慢充6-8小时即可充满 是一款量产可能性较大的EV电动车型

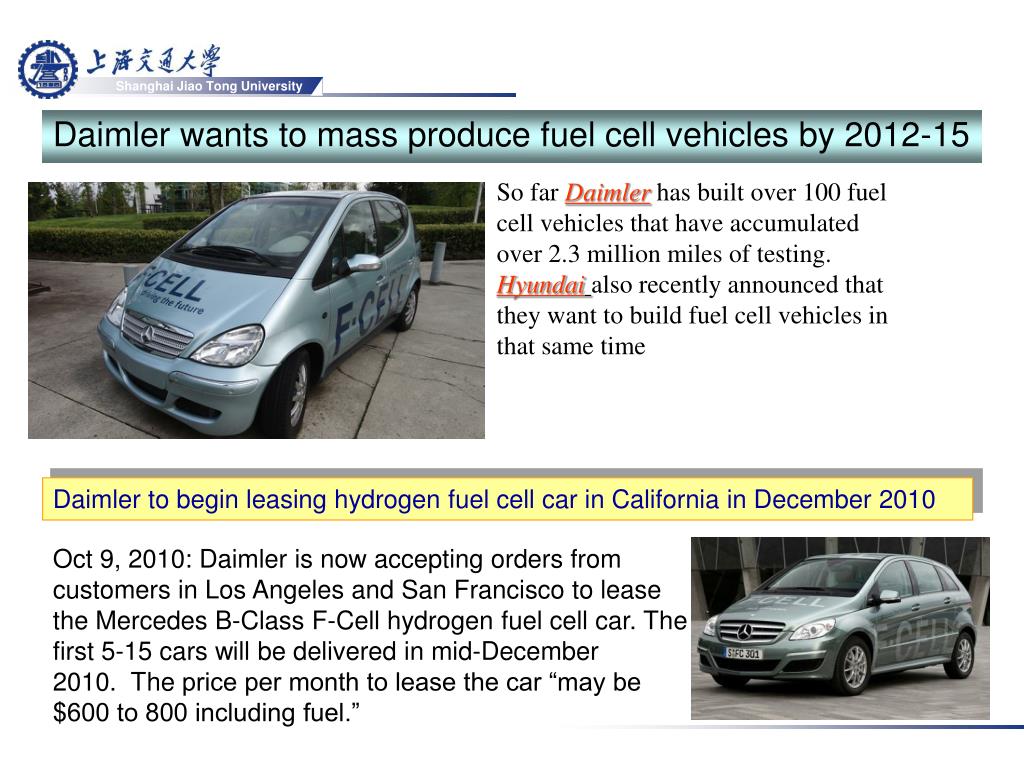

  20. Daimler wants to mass produce fuel cell vehicles by 2012-15 So far Daimler has built over 100 fuel cell vehicles that have accumulated over 2.3 million miles of testing. Hyundaialso recently announced that they want to build fuel cell vehicles in that same time Daimler to begin leasing hydrogen fuel cell car in California in December 2010 Oct 9, 2010: Daimler is now accepting orders from customers in Los Angeles and San Francisco to lease the Mercedes B-Class F-Cell hydrogen fuel cell car. The first 5-15 cars will be delivered in mid-December 2010.  The price per month to lease the car “may be $600 to 800 including fuel.”

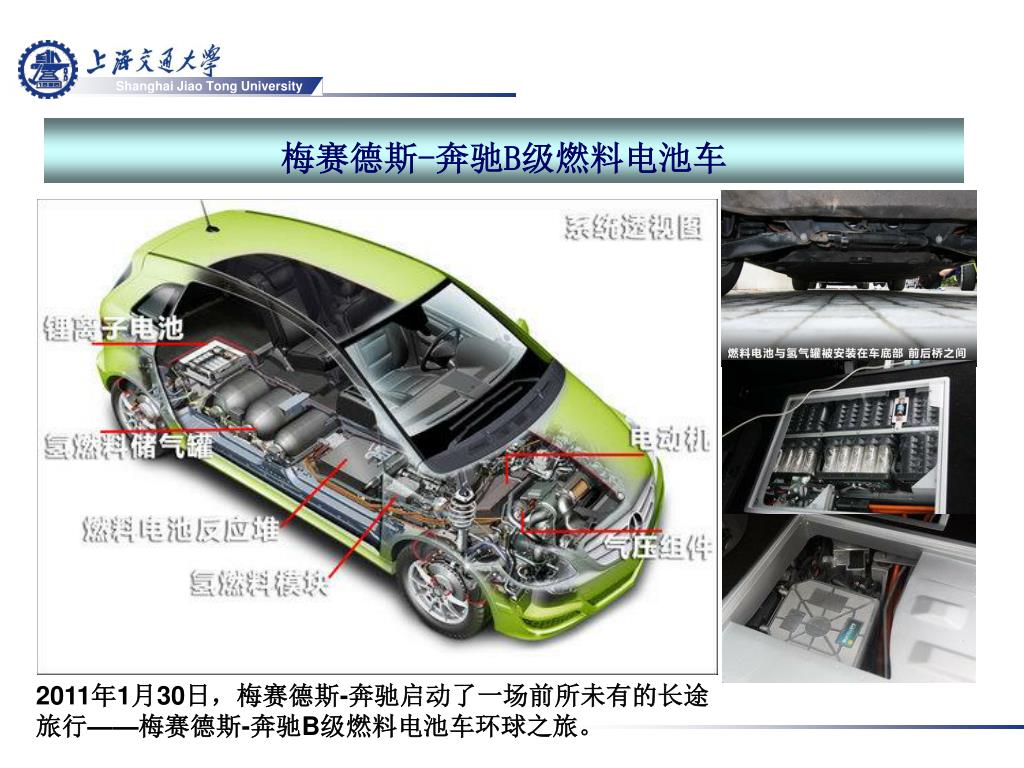

  21. 梅赛德斯-奔驰B级燃料电池车 2011年1月30日，梅赛德斯-奔驰启动了一场前所未有的长途旅行——梅赛德斯-奔驰B级燃料电池车环球之旅。

  22. 梅赛德斯-奔驰B级燃料电池车 B 级燃料电池车的驱动系统采用了最新一代燃料电池技术，相比2004款梅赛德斯-奔驰 A 级燃料电池车的驱动系统，体积缩小约40%，燃料消耗降低 30%，但输出功率却增加了 30%。 B 级燃料电池车驱动系统的主要部件包括：小型氢气燃料电池反应堆、位于后备箱底部的高效能的锂离子电池、三个700巴高压储氢罐、一个位于前轴的紧凑的、轻量化的驱动电机 B级燃料电池车续航里程达到了400公里，而每次充满燃料仅需3分钟，通过移动加氢站补充满燃料的时间也仅为20分钟。非常适合长途旅行以及日常使用。

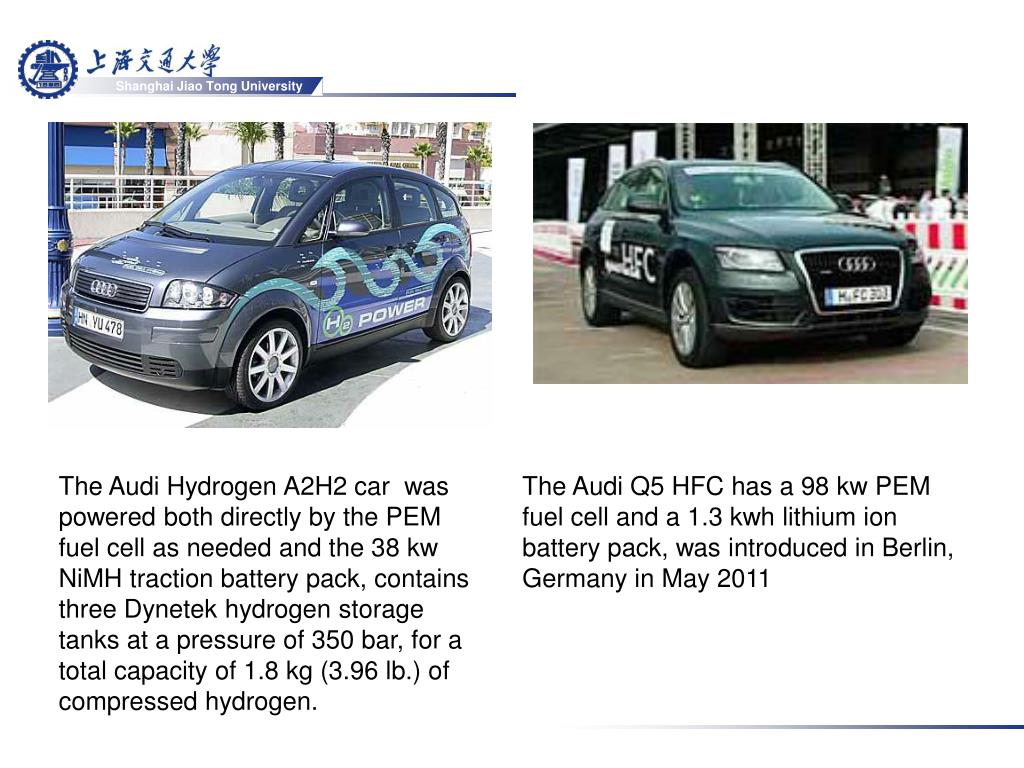

  23. The Audi Hydrogen A2H2 car was powered both directly by the PEM fuel cell as needed and the 38 kw NiMH traction battery pack, contains three Dynetek hydrogen storage tanks at a pressure of 350 bar, for a total capacity of 1.8 kg (3.96 lb.) of compressed hydrogen. The Audi Q5 HFC has a 98 kw PEM fuel cell and a 1.3 kwh lithium ion battery pack, was introduced in Berlin, Germany in May 2011

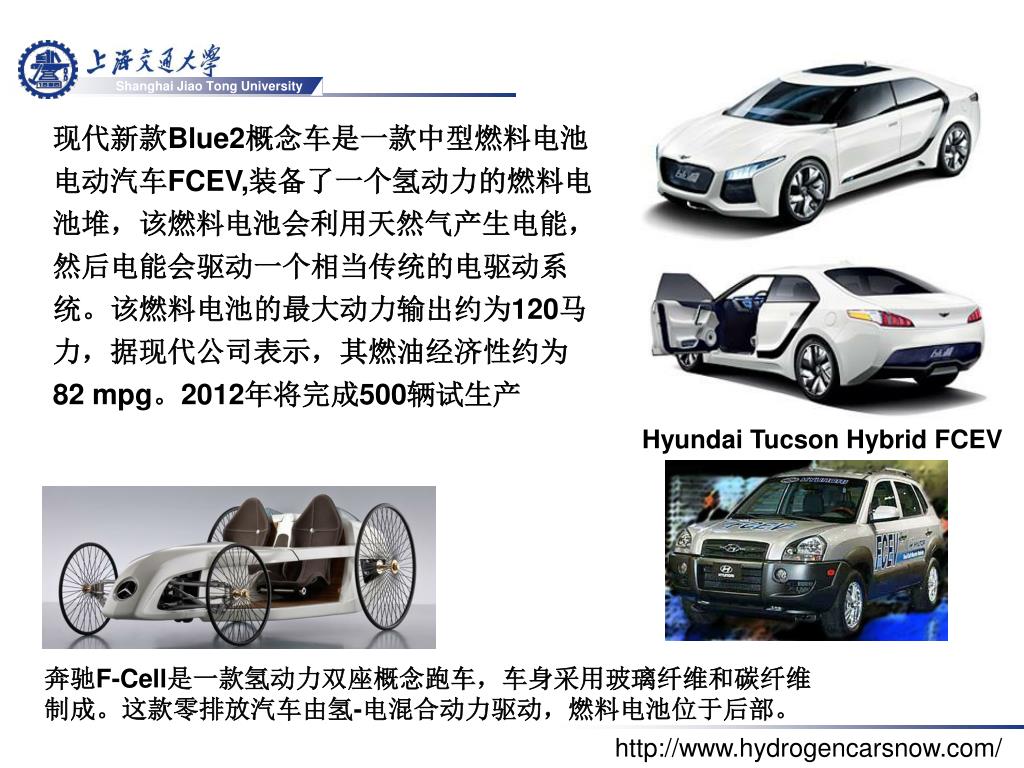

  24. 现代新款Blue2概念车是一款中型燃料电池电动汽车FCEV,装备了一个氢动力的燃料电池堆，该燃料电池会利用天然气产生电能，然后电能会驱动一个相当传统的电驱动系统。该燃料电池的最大动力输出约为120马力，据现代公司表示，其燃油经济性约为82 mpg。2012年将完成500辆试生产 Hyundai Tucson Hybrid FCEV 奔驰F-Cell是一款氢动力双座概念跑车，车身采用玻璃纤维和碳纤维制成。这款零排放汽车由氢-电混合动力驱动，燃料电池位于后部。 http://www.hydrogencarsnow.com/

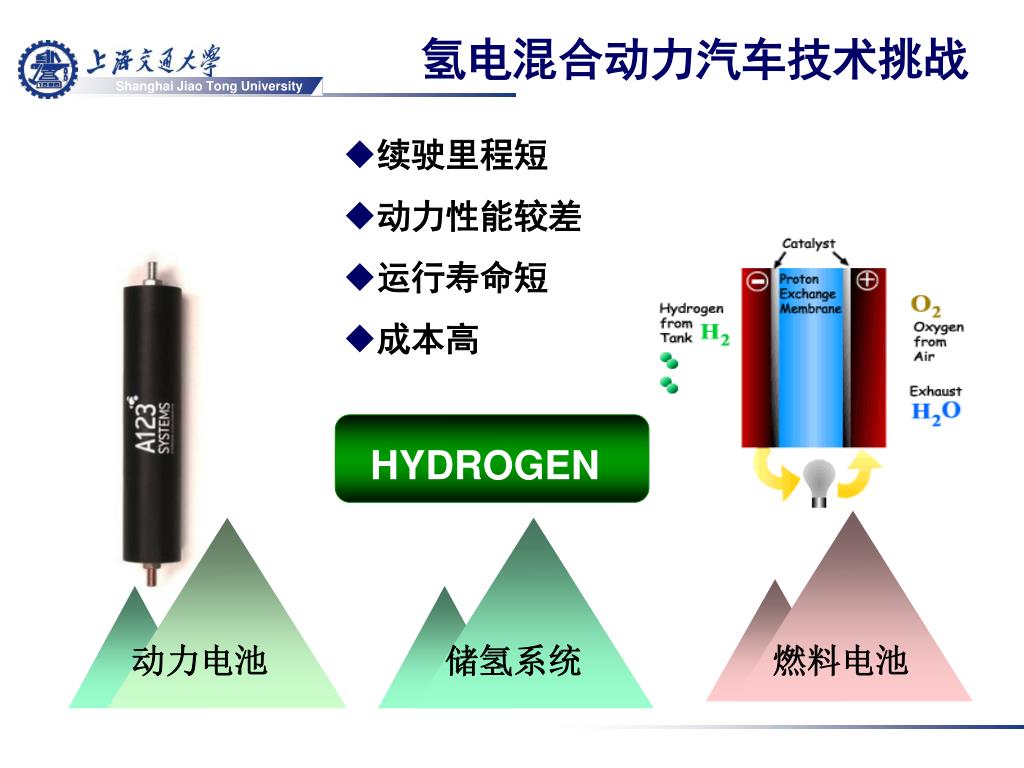

  25. HYDROGEN 动力电池 储氢系统 燃料电池 氢电混合动力汽车技术挑战 • 续驶里程短 • 动力性能较差 • 运行寿命短 • 成本高

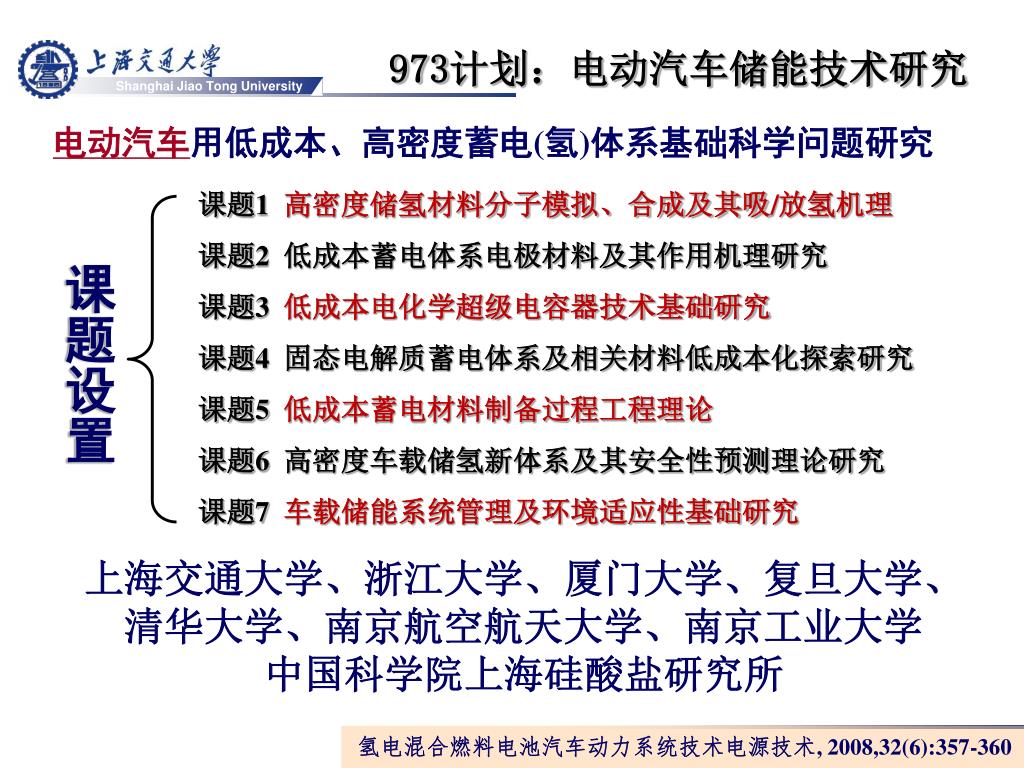

  26. 973计划：电动汽车储能技术研究 电动汽车用低成本、高密度蓄电(氢)体系基础科学问题研究 课题1 高密度储氢材料分子模拟、合成及其吸/放氢机理 课题2 低成本蓄电体系电极材料及其作用机理研究 课题3 低成本电化学超级电容器技术基础研究 课题4 固态电解质蓄电体系及相关材料低成本化探索研究 课题5 低成本蓄电材料制备过程工程理论 课题6 高密度车载储氢新体系及其安全性预测理论研究 课题7 车载储能系统管理及环境适应性基础研究 课题设置 上海交通大学、浙江大学、厦门大学、复旦大学、清华大学、南京航空航天大学、南京工业大学 中国科学院上海硅酸盐研究所 氢电混合燃料电池汽车动力系统技术电源技术, 2008,32(6):357-360

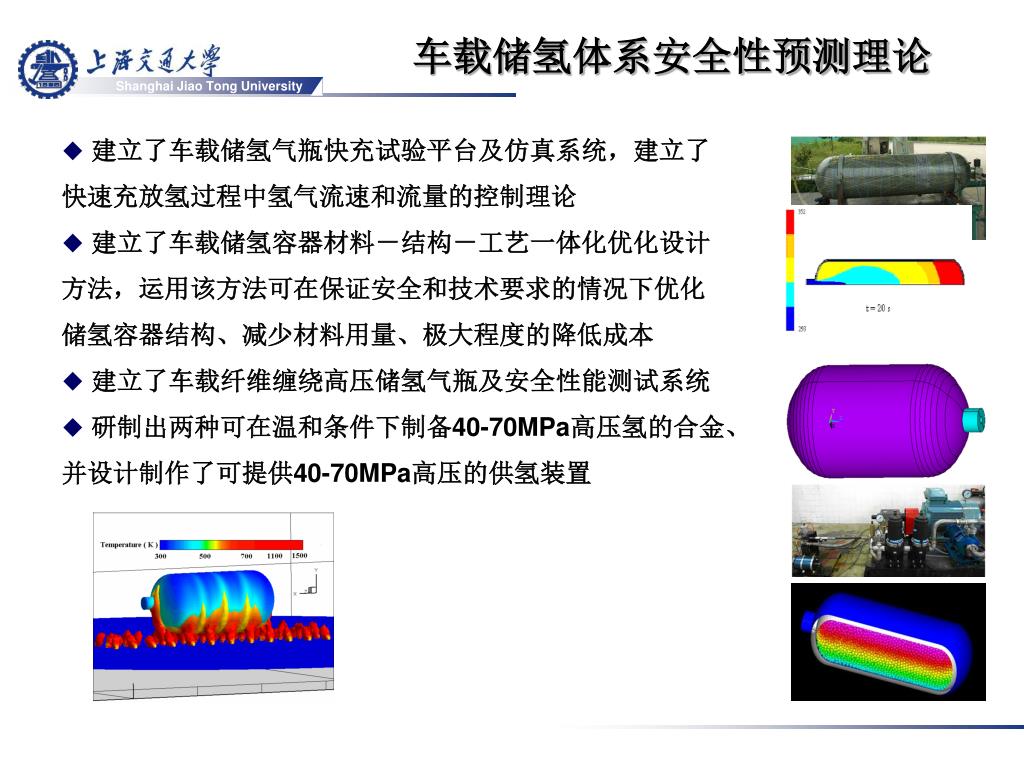

  27. 车载储氢体系安全性预测理论 • 建立了车载储氢气瓶快充试验平台及仿真系统，建立了快速充放氢过程中氢气流速和流量的控制理论 • 建立了车载储氢容器材料－结构－工艺一体化优化设计方法，运用该方法可在保证安全和技术要求的情况下优化储氢容器结构、减少材料用量、极大程度的降低成本 • 建立了车载纤维缠绕高压储氢气瓶及安全性能测试系统 • 研制出两种可在温和条件下制备40-70MPa高压氢的合金、并设计制作了可提供40-70MPa高压的供氢装置

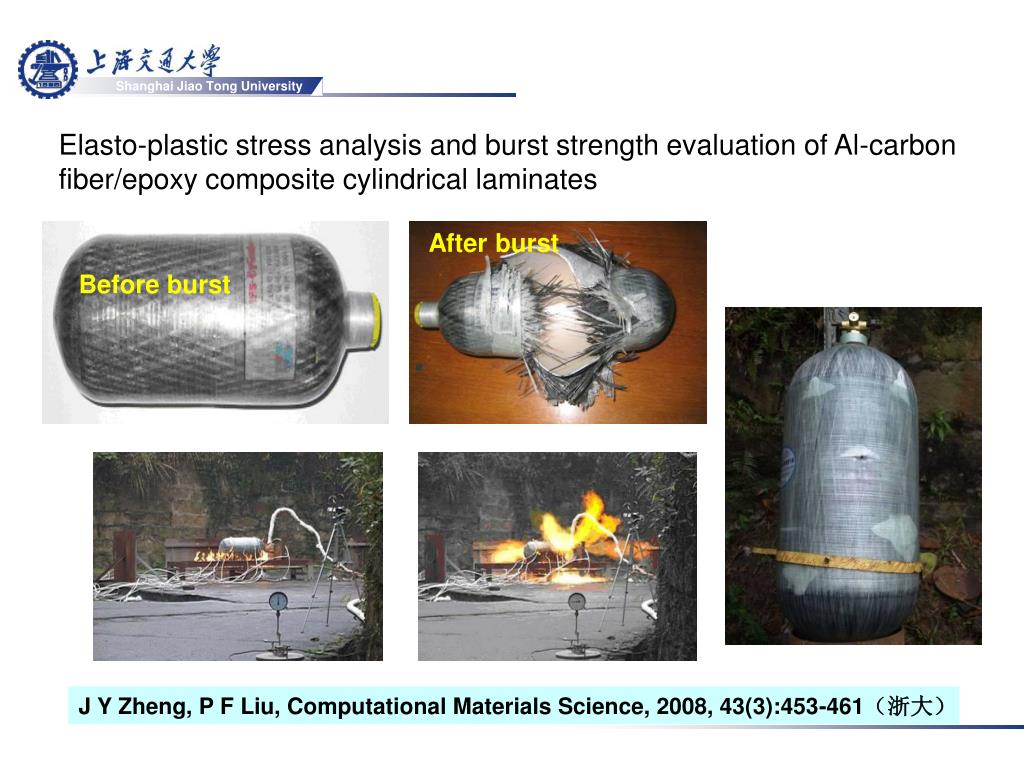

  28. Elasto-plastic stress analysis and burst strength evaluation of Al-carbon fiber/epoxy composite cylindrical laminates After burst Before burst J Y Zheng, P F Liu, Computational Materials Science, 2008, 43(3):453-461（浙大）

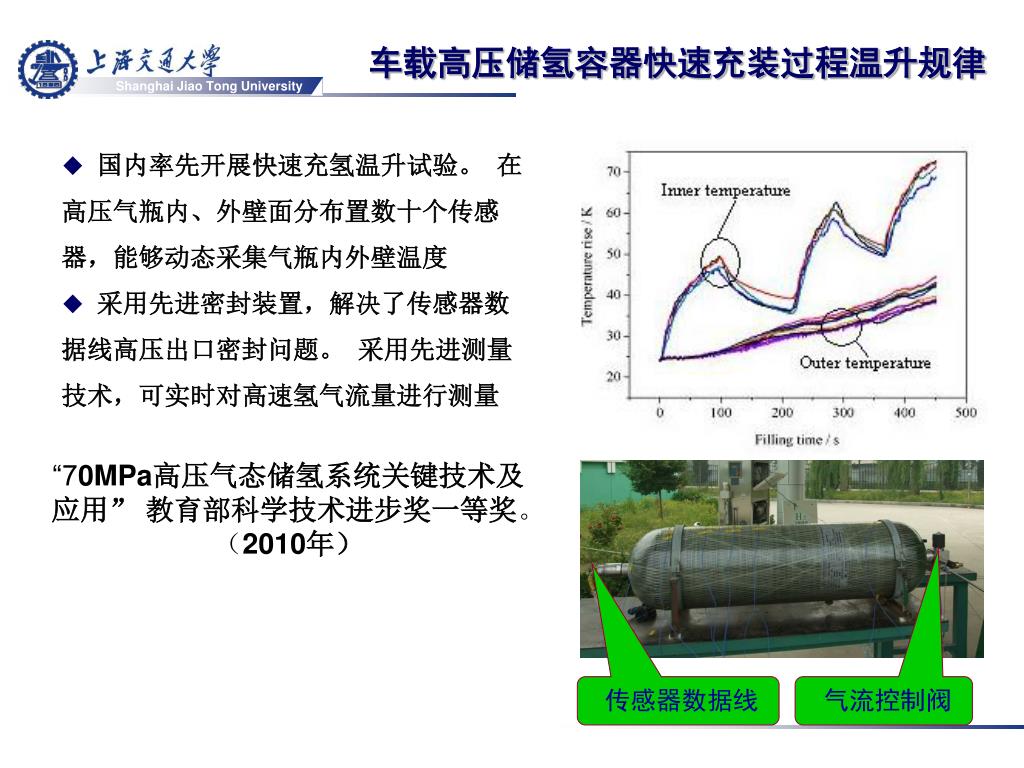

  29. 车载高压储氢容器快速充装过程温升规律 • 国内率先开展快速充氢温升试验。 在高压气瓶内、外壁面分布置数十个传感器，能够动态采集气瓶内外壁温度 • 采用先进密封装置，解决了传感器数据线高压出口密封问题。 采用先进测量技术，可实时对高速氢气流量进行测量 “70MPa高压气态储氢系统关键技术及应用”教育部科学技术进步奖一等奖。（2010年） 传感器数据线 气流控制阀

  30. 碳包覆纳米多孔Li4Ti5O12微球电极材料的制备 Xia YY, et al. Energy Environ. Sci., 2011 (online)（复旦）

  31. 石墨烯水凝胶薄膜制备过程 新一代电导性水凝胶薄膜：化学转化石墨烯（CCG)有序凝胶化过程 OGH film Reduction Xiaowei Yang, Zi-Feng Ma, Dan Li,, Angewandte Chemie International Edition, 2011, 50(32):7325-7328

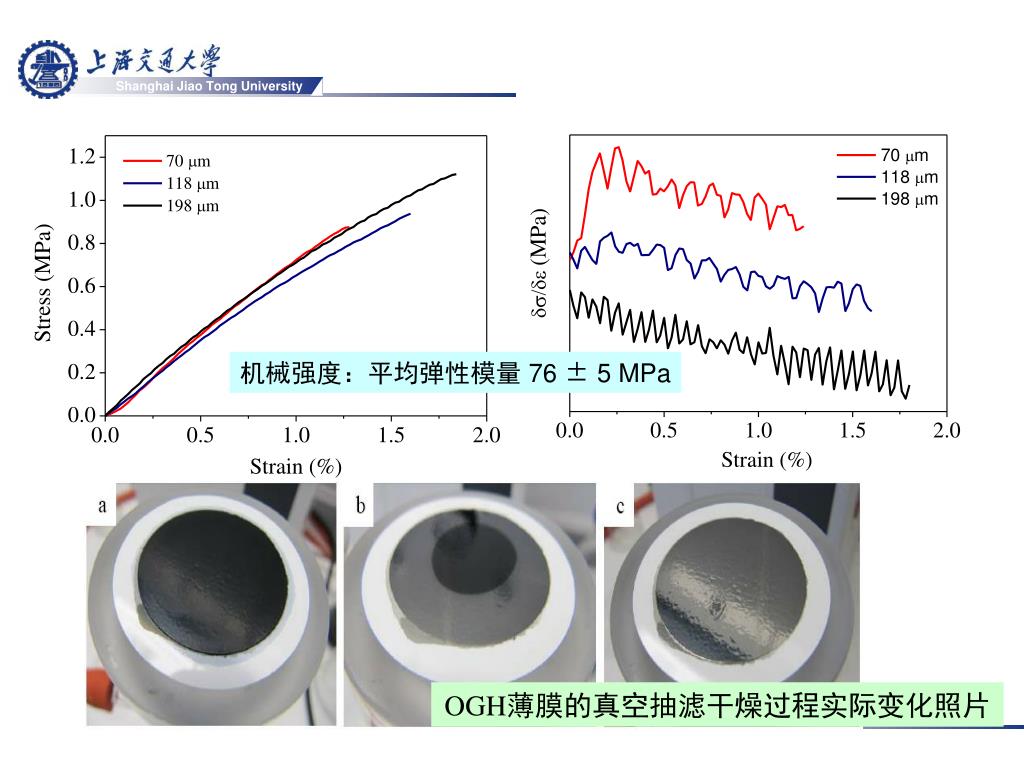

  32. 机械强度：平均弹性模量 76 ± 5 MPa OGH薄膜的真空抽滤干燥过程实际变化照片

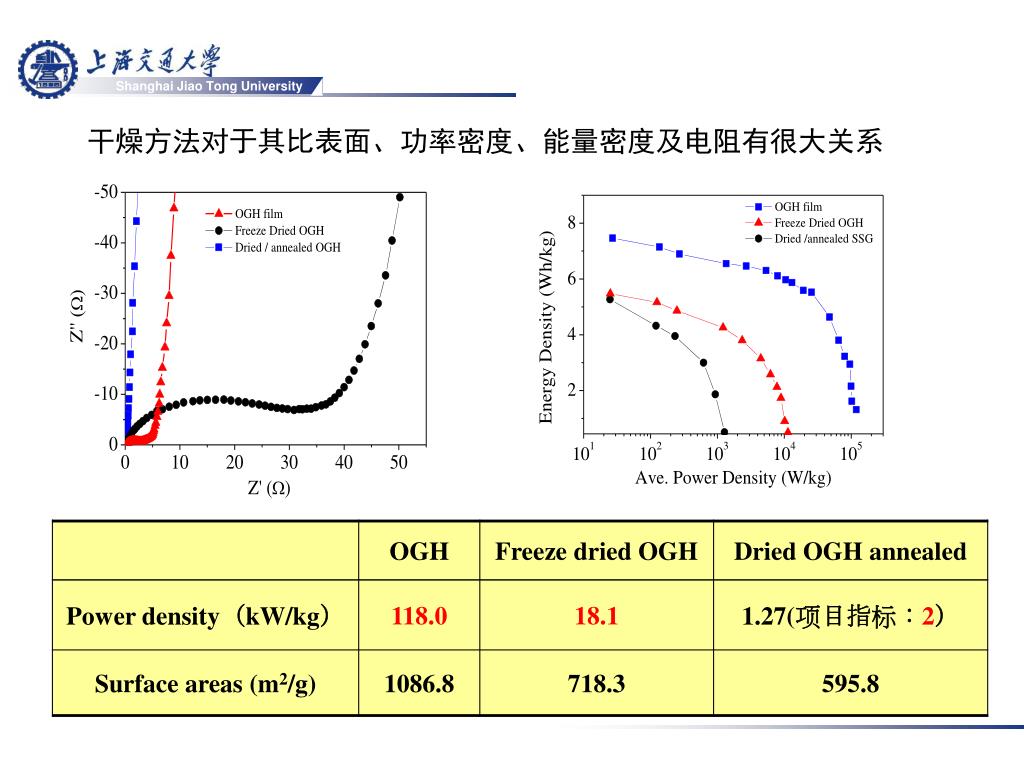

  33. 干燥方法对于其比表面、功率密度、能量密度及电阻有很大关系干燥方法对于其比表面、功率密度、能量密度及电阻有很大关系 Freeze dried SSG MB

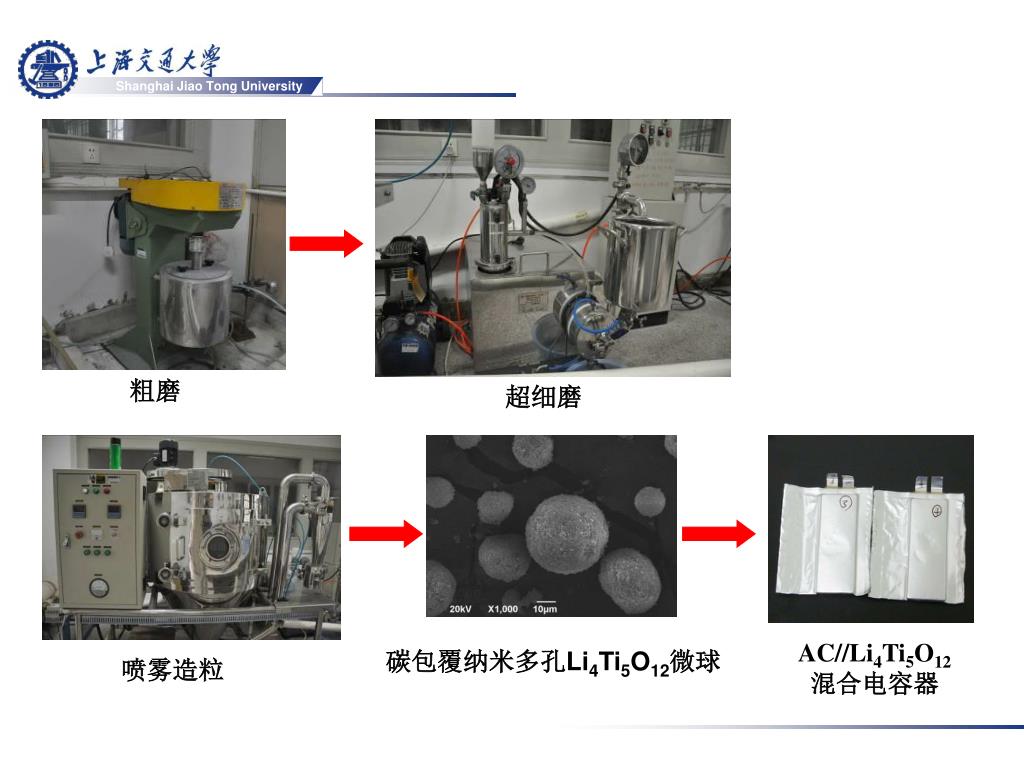

  34. 粗磨 超细磨 AC//Li4Ti5O12 混合电容器 碳包覆纳米多孔Li4Ti5O12微球 喷雾造粒

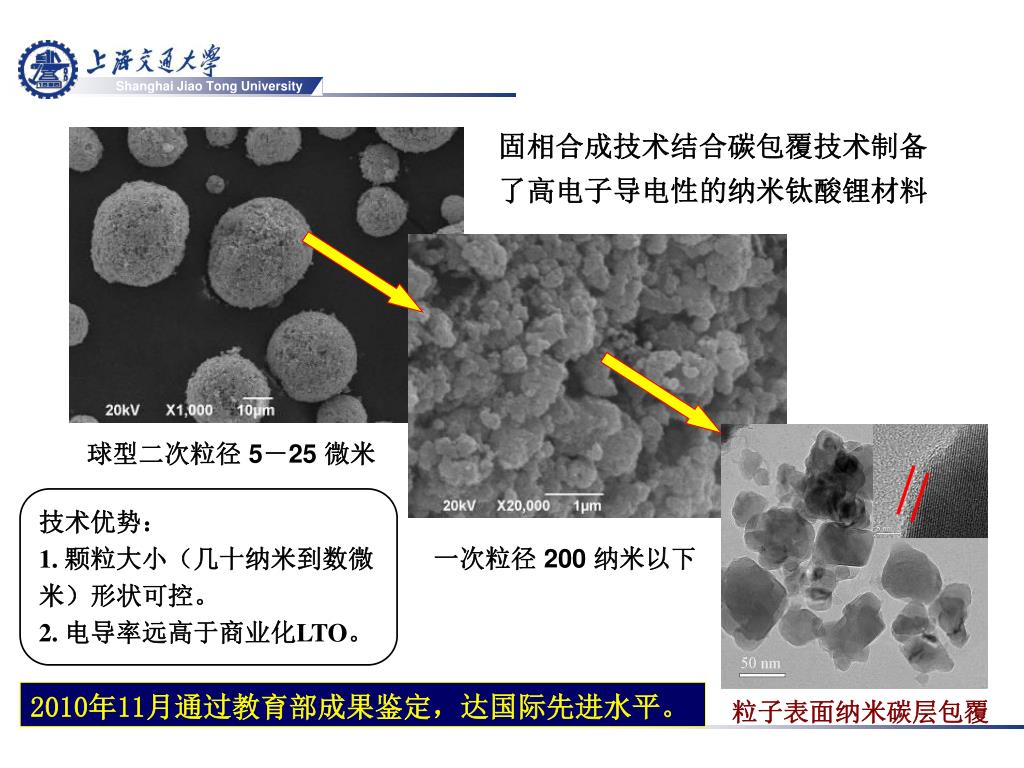

  35. 固相合成技术结合碳包覆技术制备了高电子导电性的纳米钛酸锂材料固相合成技术结合碳包覆技术制备了高电子导电性的纳米钛酸锂材料 球型二次粒径 5－25 微米 技术优势： 1. 颗粒大小（几十纳米到数微米）形状可控。 2. 电导率远高于商业化LTO。 一次粒径 200 纳米以下 2010年11月通过教育部成果鉴定，达国际先进水平。 粒子表面纳米碳层包覆

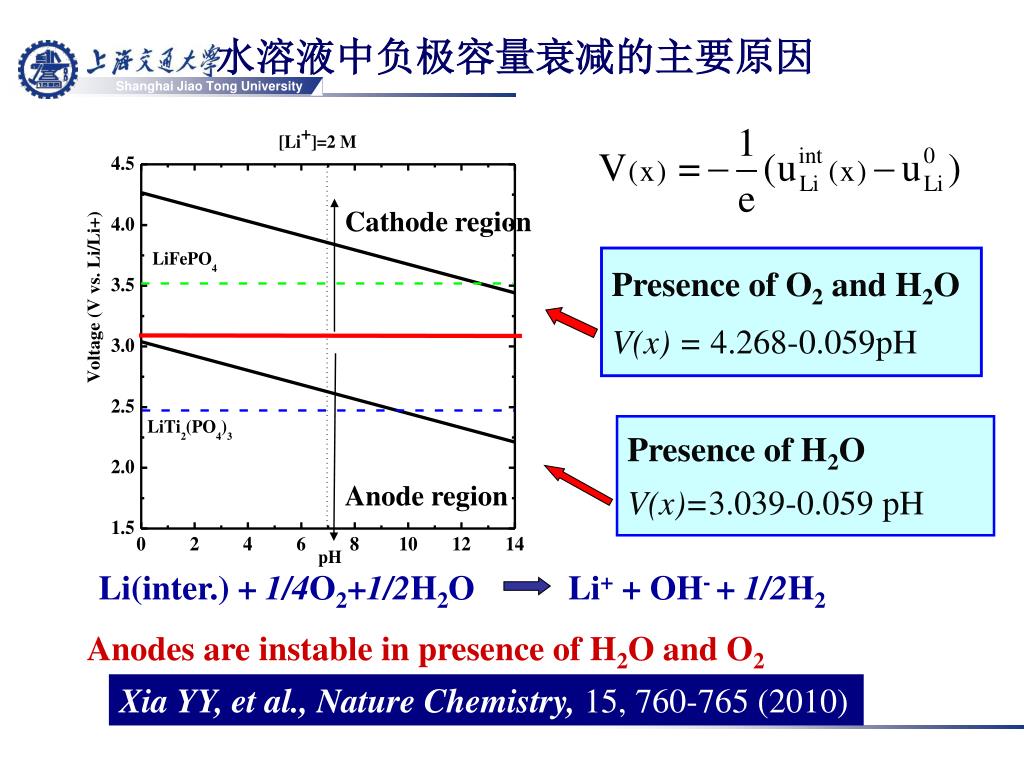

  36. Li(inter.) + 1/4O2+1/2H2O Li+ + OH- + 1/2H2 Anodes are instable in presence of H2O and O2 水溶液中负极容量衰减的主要原因 Cathode region Presence of O2 and H2O V(x) = 4.268-0.059pH Presence of H2O V(x)=3.039-0.059 pH Anode region Xia YY, et al., Nature Chemistry, 15, 760-765 (2010)

  37. 反应粉碎制备LiFePO4/C过程 • 在横店东磁建立了150吨/年试验生产线，产品通过国家电池质量( 苏州）检测中心评价，2010年7月7日通过浙江省科技厅组织的项目验收。 • 2011年向浙江台州新能源提供LiFePO4材料生产专利许可。

  38. Pt, Pt 合金 Pd, Pd 合金 catalyst 金属大环化合物 CoTMPP 金属氧化物 阴极: O2 + 4H+ + 4e-2H2O 非贵金属燃料电池电催化剂设计 Pt or Pt alloys Pd, Ag Pd, Ag alloys Metal macrocycles MnO2/C Perovskite (ABO3) 燃料电池电化学反应过程中，阴极缓慢的氧还原反应动力学限制了燃料电池性能的提高。是燃料电池电催化活性的控制反应步骤

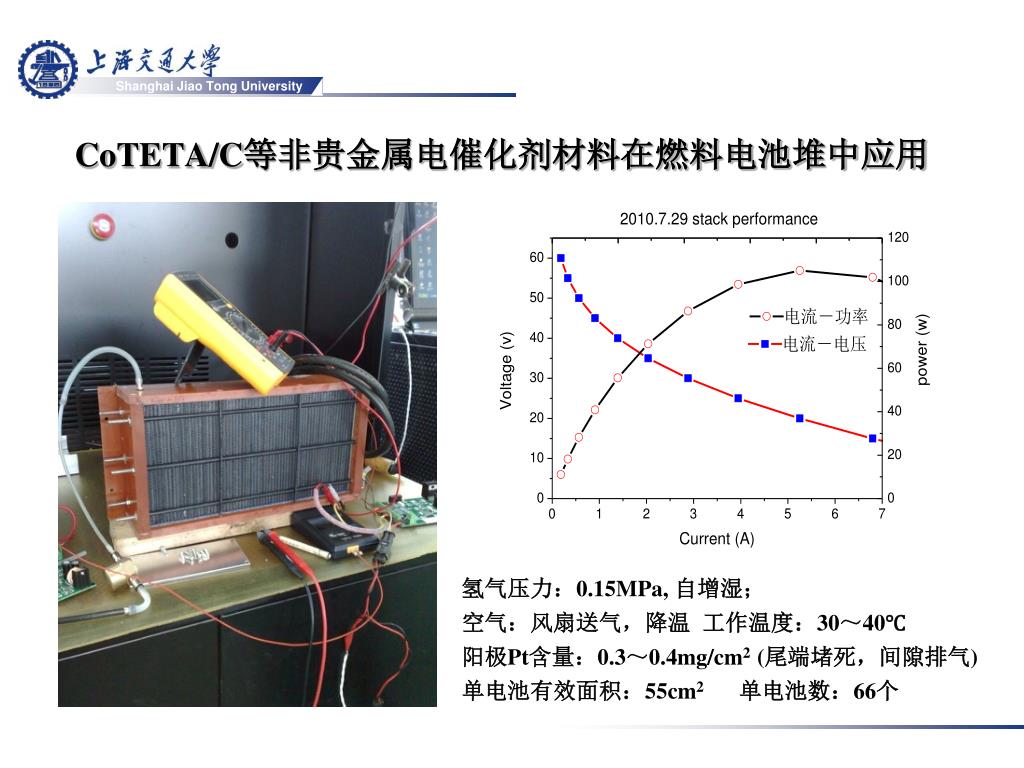

  39. CoTETA/C等非贵金属电催化剂材料在燃料电池堆中应用CoTETA/C等非贵金属电催化剂材料在燃料电池堆中应用 氢气压力：0.15MPa, 自增湿； 空气：风扇送气，降温 工作温度：30～40℃ 阳极Pt含量：0.3～0.4mg/cm2 (尾端堵死，间隙排气) 单电池有效面积：55cm2单电池数：66个

  40. p-Toluenesulfonic Acid Doped Co-PPy/C Cathode Electrocatalyst Xianxia Yuan, Xin Zeng, Hui-Juan Zhang, Zi-Feng Ma*, Improved Performance of PEMFC with p-Toluenesulfonic Acid-Doped Co-PPy/C as Cathode Electrocatalyst, Journal of the American Chemical Society, 2010, 132(6):1754-1755 .

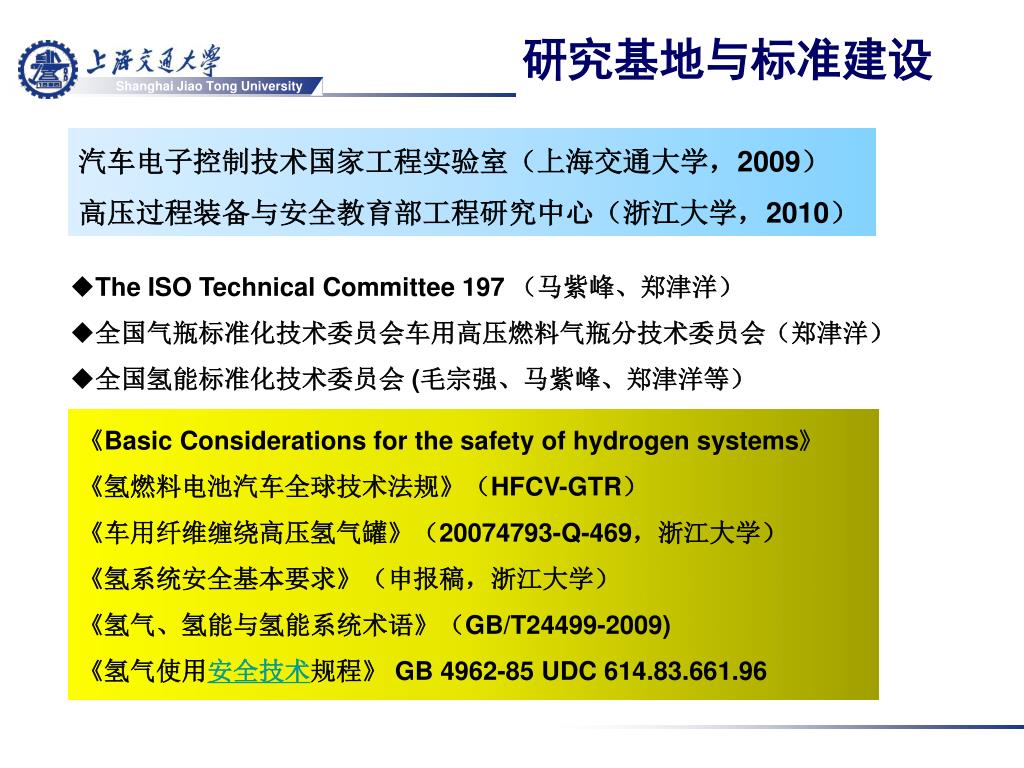

  41. 研究基地与标准建设 汽车电子控制技术国家工程实验室（上海交通大学，2009） 高压过程装备与安全教育部工程研究中心（浙江大学，2010） • The ISO Technical Committee 197 （马紫峰、郑津洋） • 全国气瓶标准化技术委员会车用高压燃料气瓶分技术委员会（郑津洋） • 全国氢能标准化技术委员会 (毛宗强、马紫峰、郑津洋等） 《Basic Considerations for the safety of hydrogen systems》 《氢燃料电池汽车全球技术法规》（HFCV-GTR） 《车用纤维缠绕高压氢气罐》（20074793-Q-469，浙江大学） 《氢系统安全基本要求》（申报稿，浙江大学） 《氢气、氢能与氢能系统术语》（GB/T24499-2009) 《氢气使用安全技术规程》GB 4962-85 UDC 614.83.661.96

  42. 973项目研究基地建设 中聚电池有限公司研究院 上海德朗能动力电池有限公司

  43. 中聚电池奖学金 • “中聚电池奖学金”每年在全国高等院校及科学院系统从事电化学专业学习和研究的本科生和研究生中遴选，2011年计划选择20-30人，每人奖学金5000元。 • 推荐或自荐材料在2011年12月16日前邮寄到中聚电池研究院（上海市闵行 上海紫竹高新技术产业开发区紫月路1299号1号楼） • 电子邮箱：ztliu@sinoplybattery.com; lyli@sinopolybattery.cn

  44. 结 语

  45. 致 谢 • National Basic Research Program of China (973Program) • Natural Science Foundation of China • Science & Technology Commission of Shanghai • Unit Technologies Research Center,

  46. 2013年 第30届全国化学与物理电源学术年会 上海交通大学欢迎您
