  1. FÍSICA Prof. Emerson Módulo 5

  2. :: GRÁFICOS DO MU e MUV ::

  3. MOVIMENTO UNIFORME • VELOCIDADE: v = Ds/Dt • FUNÇÃO HORÁRIA DOS ESPAÇOS: s = s0 + vt

  4. MOVIMENTO UNIFORMEMENTE VARIADO • ACELERAÇÃO: a = Dv/Dt • FUNÇÃO HORÁRIA DA VELOCIDADE: v = v0 + at • FUNÇÃO HORÁRIA DO ESPAÇO: s = s0 + v0t + at²/2 • TORRICELLI: v² = v0² + 2aDs

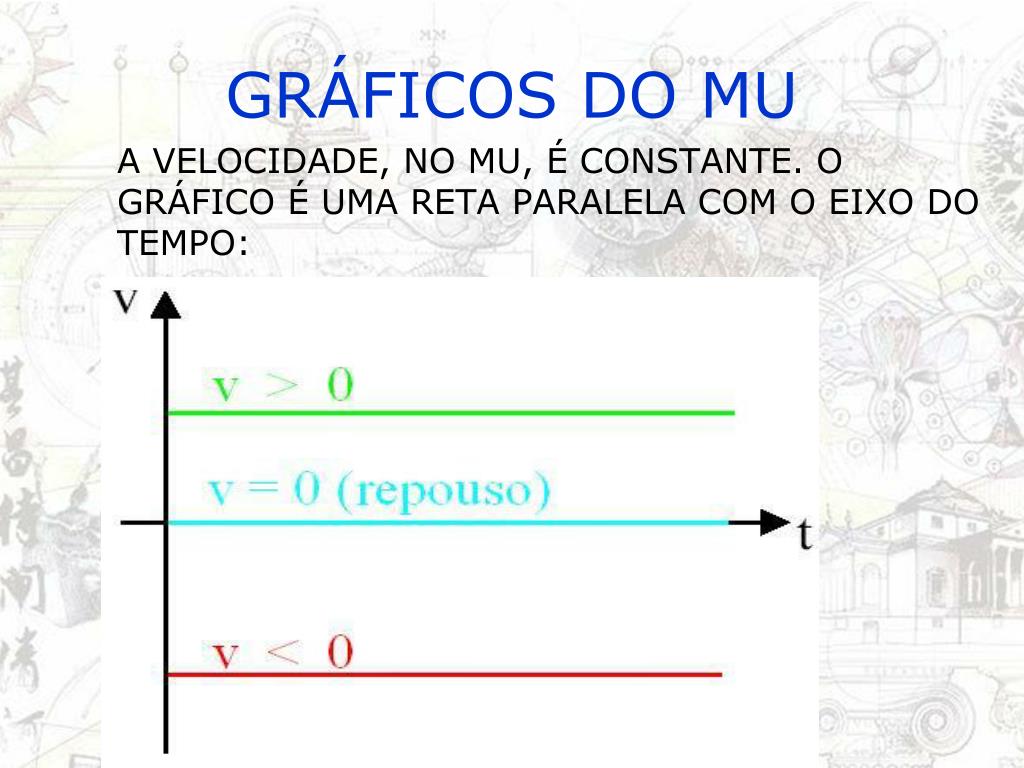

  5. GRÁFICOS DO MU A VELOCIDADE, NO MU, É CONSTANTE. O GRÁFICO É UMA RETA PARALELA COM O EIXO DO TEMPO:

  6. s s s s V > 0 V > 0 V > 0 V > 0 s0 s0 s0 s0 s0 s0 s0 s0 V< 0 V< 0 V< 0 V< 0 t t t t GRÁFICOS DO MU O GRÁFICO DO ESPAÇO NO MU É UMA RETA, POIS A EQUAÇÃO É DO PRIMEIRO GRAU: s = s0 + vt

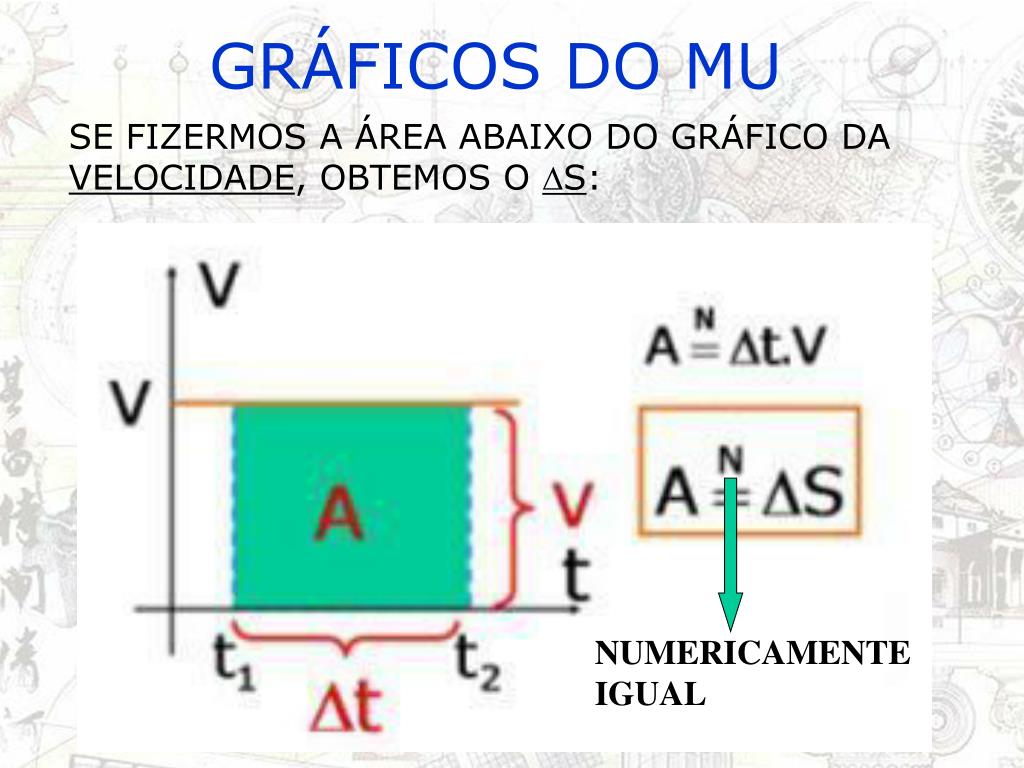

  7. GRÁFICOS DO MU SE FIZERMOS A ÁREA ABAIXO DO GRÁFICO DA VELOCIDADE, OBTEMOS O DS: NUMERICAMENTE IGUAL

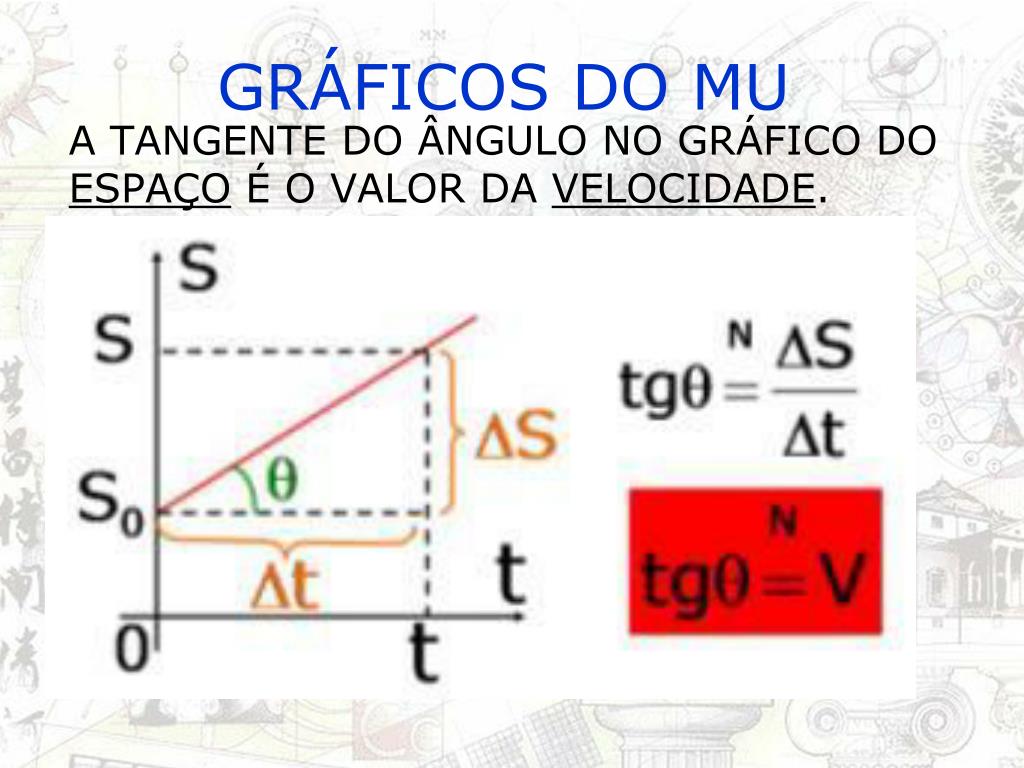

  8. GRÁFICOS DO MU A TANGENTE DO ÂNGULO NO GRÁFICO DO ESPAÇO É O VALOR DA VELOCIDADE.

  9. a a > 0 t a < 0 GRÁFICOS DO MUV O GRÁFICO DA ACELERAÇÃO É UMA RETA PARALELA COM O EIXO DO TEMPO, POIS NO MUV A ACELERAÇÃO É CONSTANTE:

  10. GRÁFICOS DO MUV O GRÁFICO DA VELOCIDADE É UMA RETA. A FUNÇÃO HORÁRIA DA VELOCIDADE É UMA EQUAÇÃO DO 1° GRAU: v = v0 + at v a > 0 v0 v0 a < 0 t

  11. s s0 a > 0 t s a < 0 s0 t GRÁFICOS DO MUV O GRÁFICO DO ESPAÇO (s x t) É UMA PARÁBOLA, POIS A FUNÇÃO DO ESPAÇO NO MUV É DO 2° GRAU: s = s0 + v0t + at²/2 HÁ MUDANÇA DE SENTIDO!! (V = 0)

  12. GRÁFICOS DO MUV A ÁREA ABAIXO DO GRÁFICO DA ACELERAÇÃO NOS FORNECE O Dv:

  13. GRÁFICOS DO MUV DO GRÁFICO DA VELOCIDADE TEMOS DUAS RELAÇÕES: 1. A ÁREA ABAIXO DO GRÁFICO NOS FORNECE O DS.

  14. GRÁFICOS DO MUV 2. A TANGENTE DO ÂNGULO É A ACELERAÇÃO.

  15. GRÁFICOS DO MUV NO GRÁFICO DO ESPAÇO PODEMOS ACHAR O VALOR DA VELOCIDADE FAZENDO A TANGENTE DO ÂNGULO

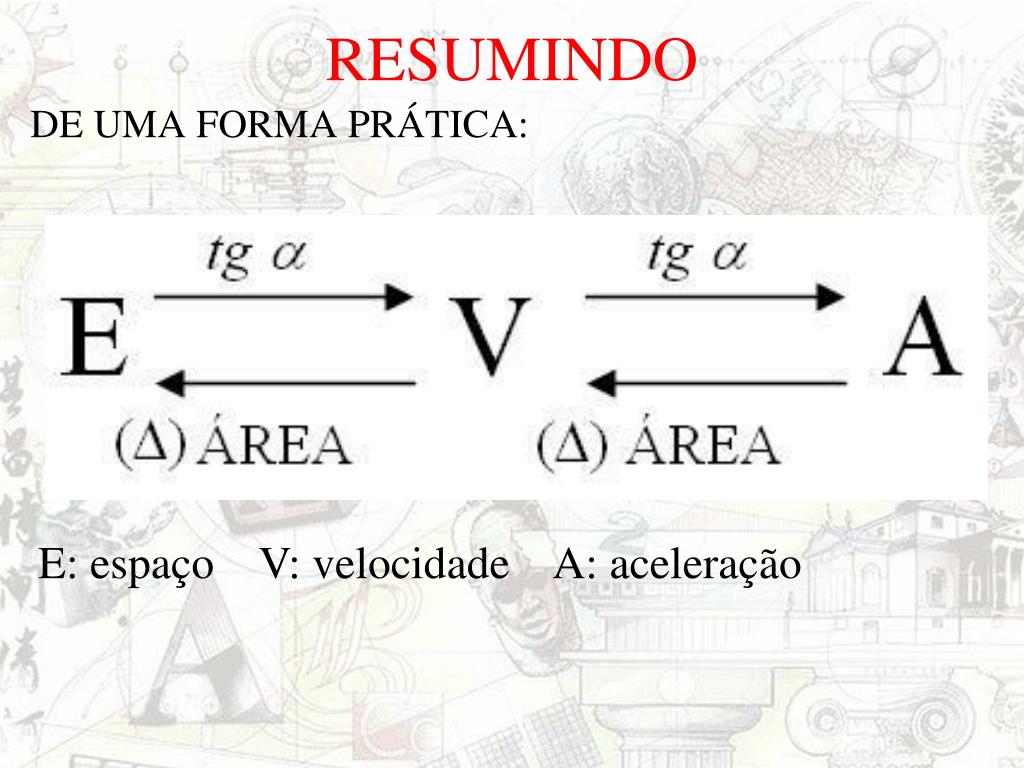

  16. RESUMINDO DE UMA FORMA PRÁTICA: E: espaço V: velocidade A: aceleração
