  1. SW COMOS Feed

  2. SW pro podporu tvorby projekce a řízení výrobně technologických procesů

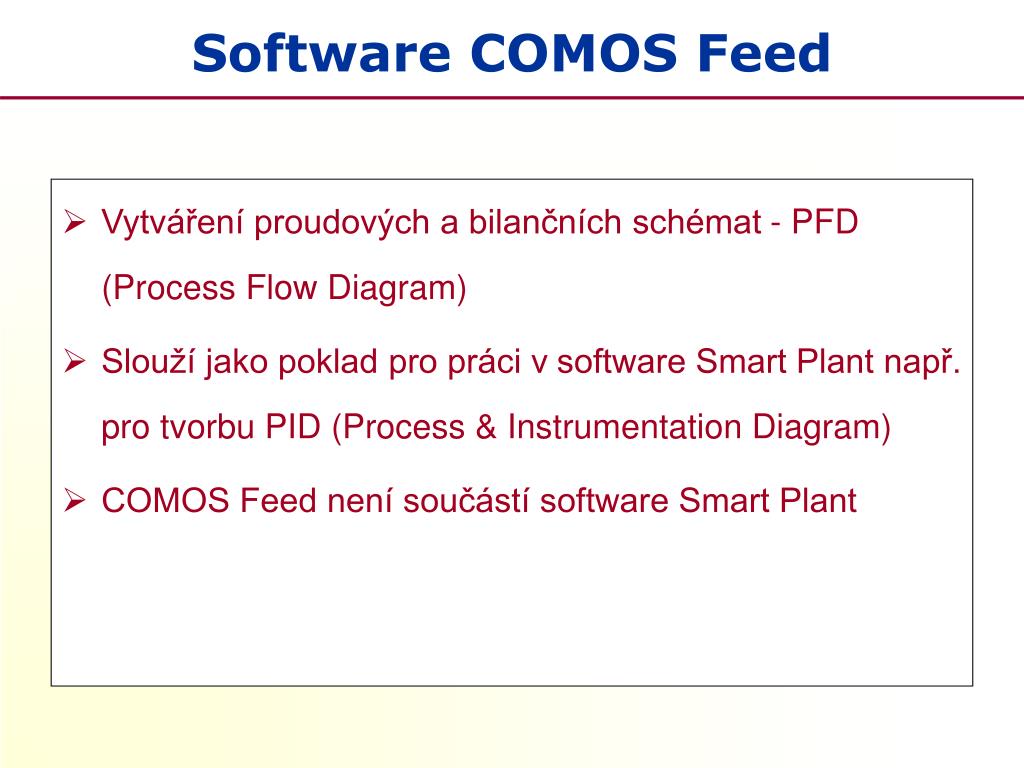

  3. Software COMOS Feed • Vytváření proudových a bilančních schémat - PFD (Process Flow Diagram) • Slouží jako poklad pro práci v software Smart Plant např. pro tvorbu PID (Process& Instrumentation Diagram) • COMOS Feed není součástí software Smart Plant

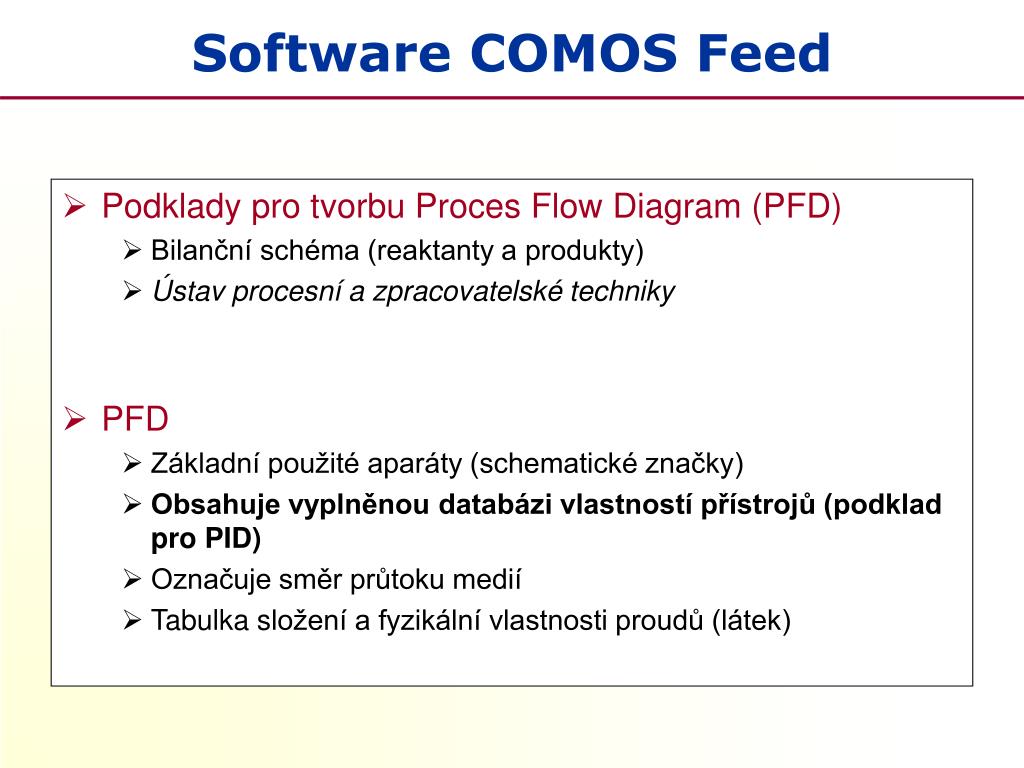

  4. Software COMOS Feed • Podklady pro tvorbu Proces Flow Diagram (PFD) • Bilanční schéma (reaktanty a produkty) • Ústav procesní a zpracovatelské techniky • PFD • Základní použité aparáty (schematické značky) • Obsahuje vyplněnou databázi vlastností přístrojů (podklad pro PID) • Označuje směr průtoku medií • Tabulka složení a fyzikální vlastnosti proudů (látek)

  5. Proces Flow Diagram výroby kyseliny dusičné • Základní použité aparáty • Naznačuje směr průtoku medií • Složení látek a jejich fyzikální vlastnosti • Měření a regulace jen náznakem • Syntéza řízení dodaná • Oxidace amoniaku 4NH3 + 5O2 4NO + 6H2O • Oxidace oxidu disného 2NO + O2 2NO2 • Absorpce oxidů dusíku 3NO2+ H2O  2 HNO3+ NO

  6. PFD výroby kyseliny dusičné - sekundární chladič vzduchu

  7. PIDkyseliny dusičné

  8. PIDkyseliny dusičné • Vytvořeno z PFD • Přesný tvar, propojení, podrobné schéma regulace (je dodané, nenavrhuje se)

  9. PID - Chladič sekundárního vzduchu • Zařízení zobrazené skutečným tvarem, ne schematickou značkou • Jde vidět, jak jsou jednotlivé prvky propojeny • Obsahuje pomocná média a aparáty (provoz, čištění apod.) • Podrobně pracované schéma regulace

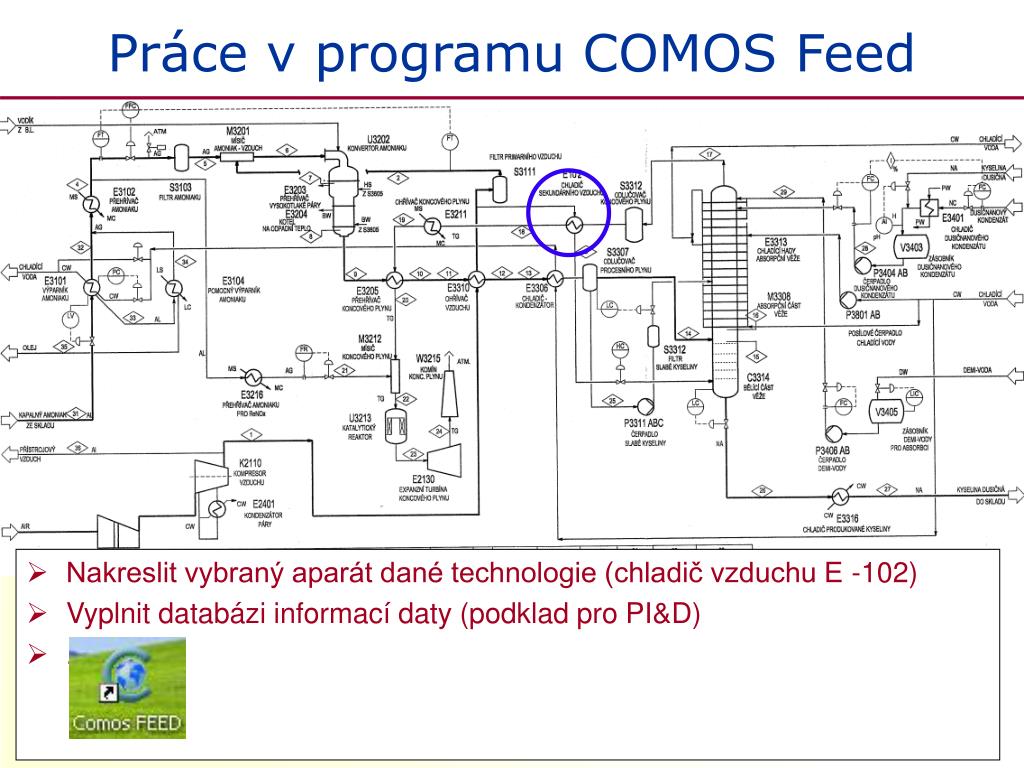

  10. Práce v programu COMOS Feed • Nakreslit vybraný aparát dané technologie (chladič vzduchu E -102) • Vyplnit databázi informací daty (podklad pro PI&D) • ..

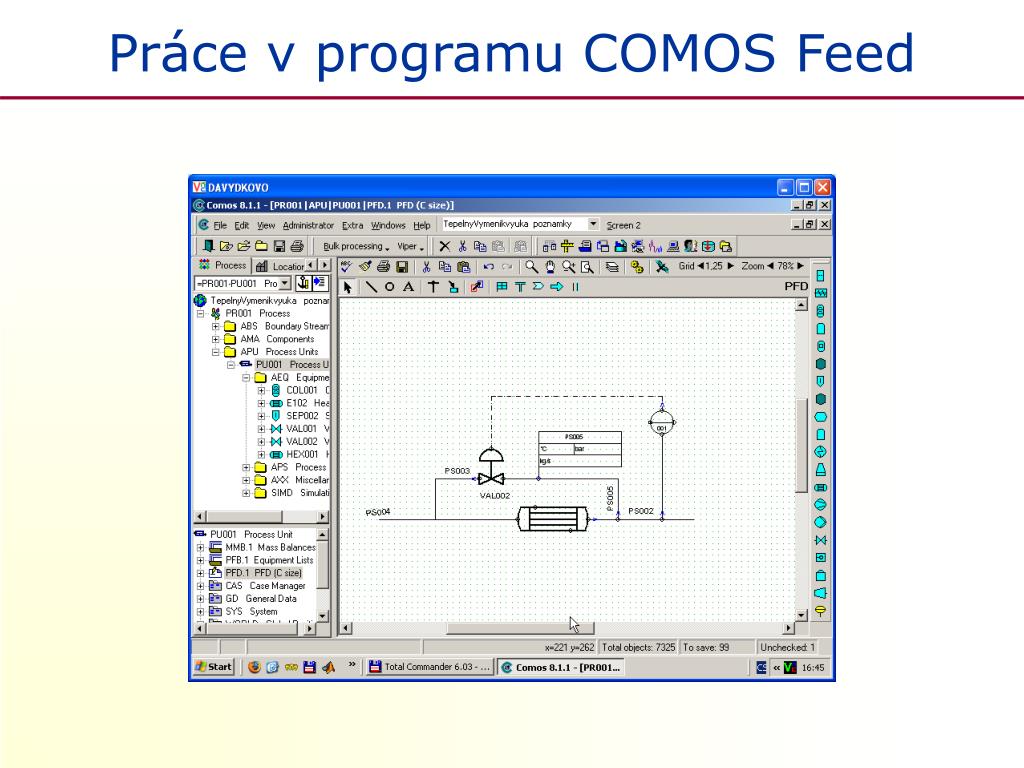

  11. Práce v programu COMOS Feed
