Wprowadzenie do Areny. Ryzy papieru

1. Wprowadzenie do Areny. Ryzy papieru Dr inż. Bożena Mielczarek

2. Przykład • Ryzy papieru przybywają na halę co EXPO(10) minut w partiach (70% to partia jednoelementowa, 20%-dwuelementowa i 10%-trzyelementowa). W dalszej części procesu poszczególne elementy partii traktowane są oddzielnie. • Około 1% ryz papieru jest zawracanych (nie są dopuszczane do dalszej obróbki). • Na hali stoją dwa stanowiska przycinarek: Stanowisko nr 1 z jedną (nową) Przycinarką i Stanowisko nr 2 z dwiema (starszego typu) Przycinarkami. • Jeżeli w kolejce do przycinarki pierwszej czeka mniej niż 6 ryz papieru, kolejna ryza jest również tam kierowana. Czas trwania czynności na przycinarce nr 1 to TRIA(8,11,14) minut. W przypadku dłuższej kolejki do przycinarki nr 1 (6 ryz i więcej), ryzy kierowane są do stanowiska nr 2. Czas trwania czynności na przycinarce stanowiska nr 2 to TRIA(16, 18, 20) minut.

3. Przykład, c.d. • Przed opuszczeniem hali ryzy papieru są pakowane w kontenery po 10 ryz w każdym. Pakowaniem zajmuje się odrębny pracownik i zajmuje mu to NORM(30,10) minut. Ryzy czekają przed stanowiskiem pakowania w jednej kolejce. • Po zapakowaniu, paczki są układane w stosy z podziałem na stanowisko przycinarek, na którym odbywał się proces przycinania (dwa oddzielne wyjścia) • Proszę zbudować model z animacją i uruchomić go dla 10 dni (1 dzień = 8 godzin, 5 powtórzeń) • Należy zebrać i opracować statystyki dotyczące: czasu pobytu w systemie z podziałem na ryzy przycinane na Przycinarce 1 i 2, długości kolejek i czasu oczekiwania w kolejkach (oddzielnie dla obu przycinarek i pakowacza), liczby ryz przyciętych na Stanowisku nr 1 i nr 2.

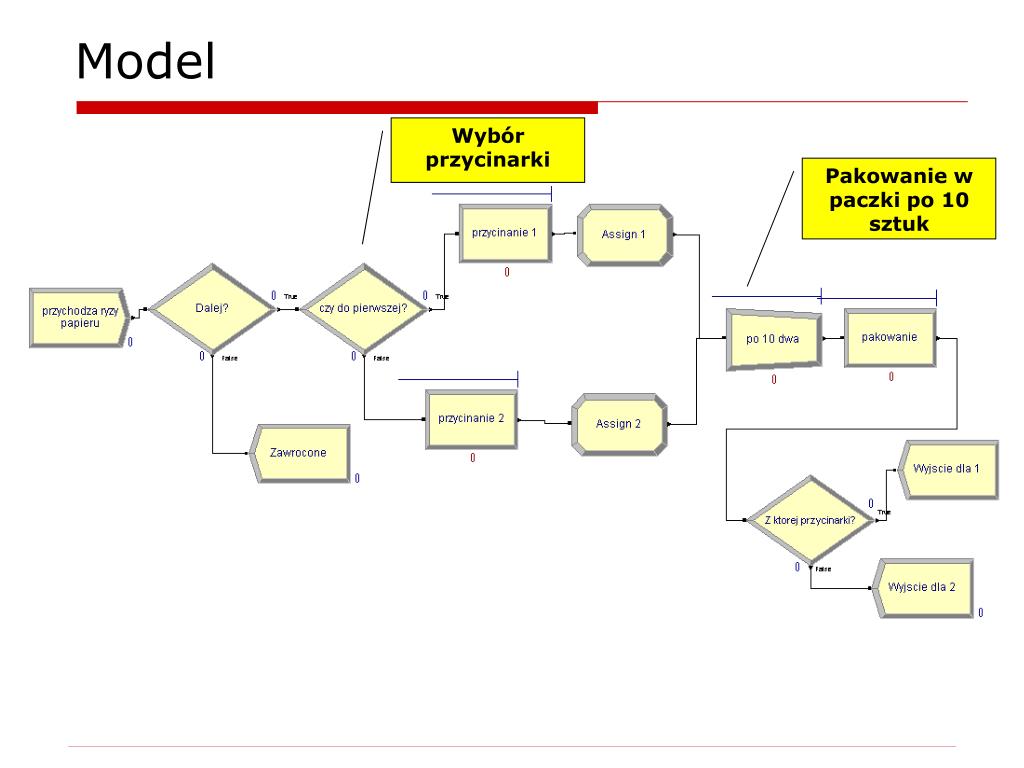

4. Model Wybór przycinarki Pakowanie w paczki po 10 sztuk

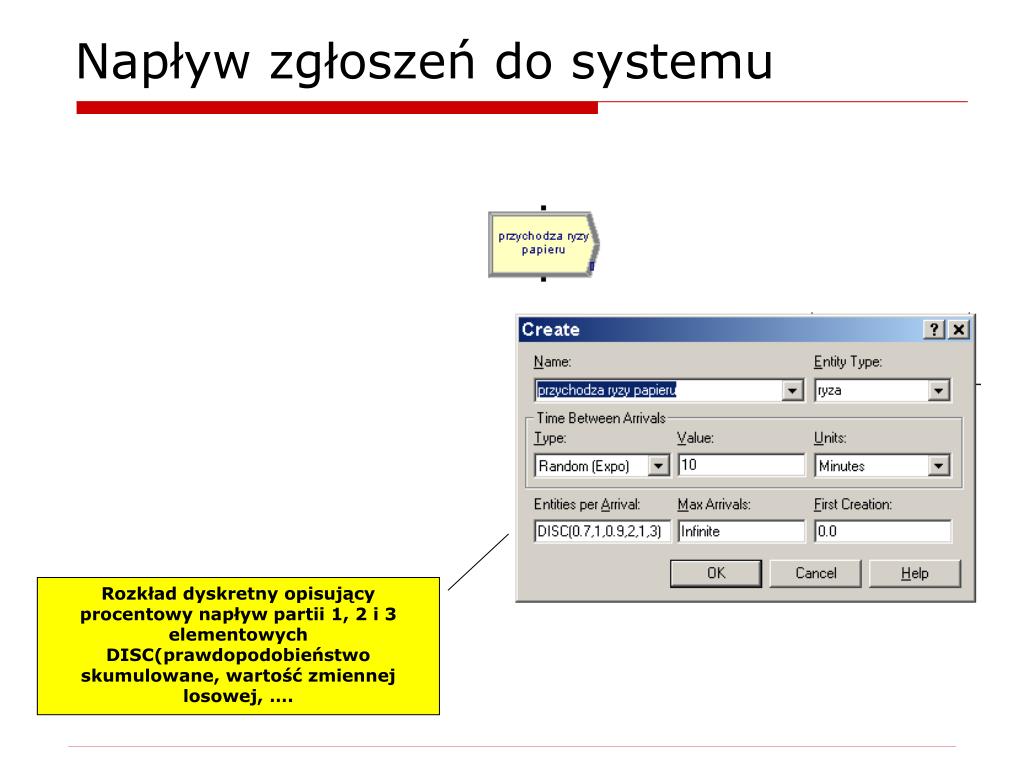

5. Napływ zgłoszeń do systemu Rozkład dyskretny opisujący procentowy napływ partii 1, 2 i 3 elementowych DISC(prawdopodobieństwo skumulowane, wartość zmiennej losowej, ….

6. Pierwszy blok decyzyjny

7. Drugi blok decyzyjny Funkcja NQ() zwraca informację o aktualnej (chwilowej) długości kolejki zdefiniowanej w procesie przycinanie 1 Expression Builder wywołujemy prawym przyciskiem myszy gdy kursor jest na dowolnym polu wartościowym

8. Jedna „stara” przycinarka jest potrzebna do przycięcia jednej ryzy Procesy przycinania Dwie „stare” przycinarki pracują na hali

9. Atrybuty Nadawanie wartości atrybutowi „Która przycinarka”. Dzięki temu będziemy mogli przy pakowaniu i przed opuszczeniem hali określić, z której przycinarki pochodzi ryza. Atrybut ma dwie wartości: „1” oznacza przycinarkę nr 1, „2” oznacza przycinarkę numer 2. wartości atrybutom nadawane są umownie.

10. Pakowanie Pakowanie według atrybutu Po połączeniu ryz powstaje nowe zgłoszenie „kontener” „Kontenerowi” nadajemy inny wygląd

11. Wyjście Ryzy kierowane są do wysyłki oddzielne – zależnie od tego na której przycinarce były przycinane

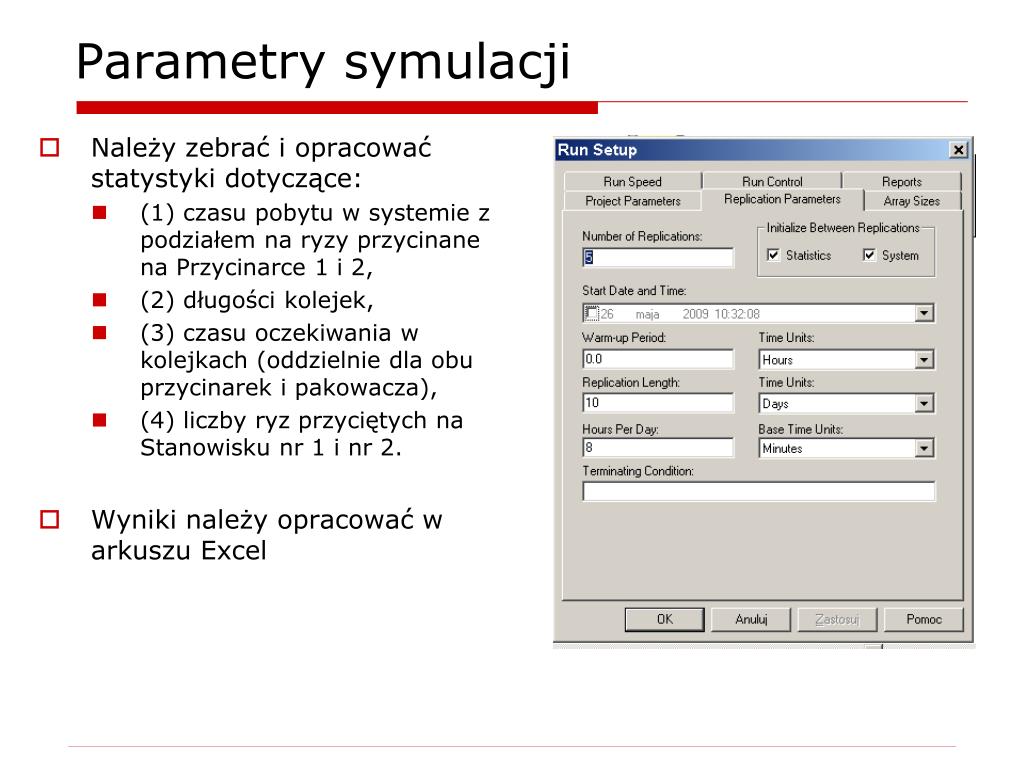

12. Parametry symulacji • Należy zebrać i opracować statystyki dotyczące: • (1) czasu pobytu w systemie z podziałem na ryzy przycinane na Przycinarce 1 i 2, • (2) długości kolejek, • (3) czasu oczekiwania w kolejkach (oddzielnie dla obu przycinarek i pakowacza), • (4) liczby ryz przyciętych na Stanowisku nr 1 i nr 2. • Wyniki należy opracować w arkuszu Excel

13. Zmodyfikowany model Modyfikacja modelu umożliwia pomiar czasu pobytu w systemie
