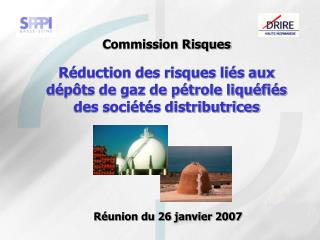

  1. Commission Risques Réduction des risques liés aux dépôts de gaz de pétrole liquéfiés des sociétés distributrices Réunion du 26 janvier 2007

  2. Réduction des risques liés aux gaz de pétrole liquéfiés Réunion du 26 janvier 2007 • Conseil d ’orientation SPPPI de 1994 • Orientation : Appliquer les meilleures technologies de stockage connues et économiquement acceptables sur les dépôts de gaz combustibles liquéfiés (plus de 120 m3) • Circulaire ministérielle du 5 juin 2003 • Programme national de renforcement de la sécurité des sites de stockage de GPL : • Phase de proposition de mesures de réduction des risques • Prescriptions et phase d’exécution des travaux • Définition d ’un calendrier en fonction du classement des sites

  3. Réduction des risques liés aux gaz de pétrole liquéfiés Réunion du 26 janvier 2007 • Le calendrier fixé par la circulaire

  4. Réduction des risques liés aux gaz de pétrole liquéfiés Réunion du 26 janvier 2007 • Rappel des risques associés aux GPL • PRINCIPAUX PHENOMENES DANGEREUX RENCONTRES • UVCE (Unconfined Vapour Cloud Explosion) ou explosion de gaz à l ’air libre en milieu non confiné • Effets thermiques et de pression • ouFlash fire ou feu de nuage en champ libre • Effets thermiques • BLEVE (Boiling Liquid Expanding Vapour Explosion) ou vaporisation explosive du gaz liquéfié porté à ébullition • Effets de pression, thermiques, missiles • Jet enflammé • Effets thermiques

  5. Réduction des risques liés aux gaz de pétrole liquéfiés Réunion du 26 janvier 2007 • Les techniques de stockage • (par ordre de sécurité croissante) • réservoir aérien sous pression • réservoir aérien sous pression ignifugé (programme GASAFE de 1994) • réservoir aérien réfrigéré • réservoir sous talus (obligatoire depuis 1989 pour nouveaux stockages de plus de 500 m3) • réservoir sous coque béton et sécurités associées • mise sous talus de sable armé de sphères aériennes (procédé Texsol) • stockage souterrain en caverne

  6. Réduction des risques liés aux gaz de pétrole liquéfiés Réunion du 26 janvier 2007 • Les moyens de prévention et de protection • Prévention et limitation des pertes de confinement • conception éprouvée des équipements • surveillance des équipements (plans d ’inspection) • protection physique des installations vis à vis des agressions (talus, coque, rideaux d ’eau, cuvette déportée…) • sécurités exploitation (niveau, pression, débit…) • réduction des durées de fuites (sectionnement asservi à détection, arrêts d ’urgence…) • Prévention des risques d ’inflammation (conformité ATEX, interdiction feux nus, détection incendie…) • Mise en œuvre de moyens de défense (incendie, secours…)

  7. Réduction des risques liés aux gaz de pétrole liquéfiés Réunion du 26 janvier 2007 5 sites concernés en Haute Normandie (Seveso seuil haut) Butagaz(site B) Aumale Butagaz (site A) Petit Couronne Norgal (site B) Gonfreville l ’Orcher Primagaz (site C) Notre Dame de Gravenchon Sigalnor (site C) Gonfreville l ’Orcher

  8. Réduction des risques liés aux gaz de pétrole liquéfiés Réunion du 26 janvier 2007

  9. Réduction des risques liés aux gaz de pétrole liquéfiés Réunion du 26 janvier 2007

  10. Réduction des risques liés aux gaz de pétrole liquéfiés Réunion du 26 janvier 2007 Distances de dangers à valider

  11. Réduction des risques liés aux gaz de pétrole liquéfiés Réunion du 26 janvier 2007

  12. Réduction des risques liés aux gaz de pétrole liquéfiés Réunion du 26 janvier 2007

  13. Réduction des risques liés aux gaz de pétrole liquéfiés Réunion du 26 janvier 2007

  14. Réduction des risques liés aux gaz de pétrole liquéfiés Réunion du 26 janvier 2007 NORGAL

  15. Réduction des risques liés aux gaz de pétrole liquéfiés Réunion du 26 janvier 2007

  16. Réduction des risques liés aux gaz de pétrole liquéfiés Réunion du 26 janvier 2007

  17. Réduction des risques liés aux gaz de pétrole liquéfiés Réunion du 26 janvier 2007

  18. Réduction des risques liés aux gaz de pétrole liquéfiés Réunion du 26 janvier 2007 Zones de dangers AVANT réduction des risques Zones de dangers APRES réduction des risques
