  1. Исследование сдвига и уширения линии вращательного перехода молекулы воды на частоте 752 ГГц давлением кислорода Работу выполнили: Студенты РФФ ННГУ гр.421 Калимулин Р.Р. Федосеев Г.В. Володин А.А. Научные руководители: Отдел микроволновой спектроскопии ИПФ РАН Третьяков М. Ю. Кошелев М. А.

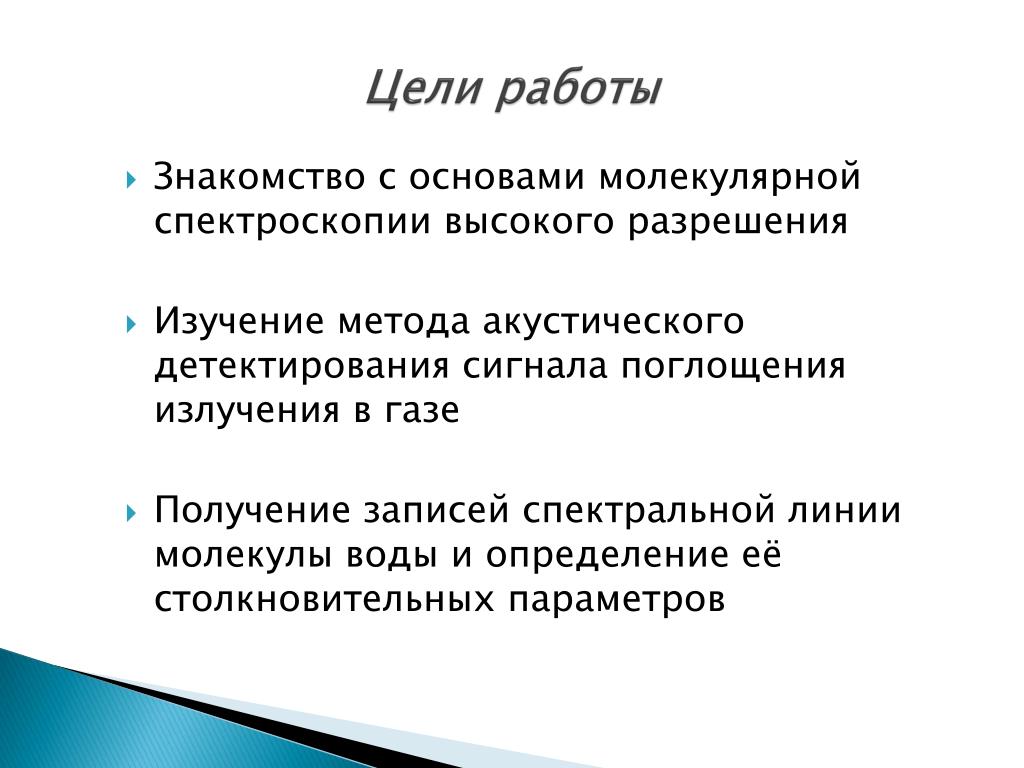

  2. Цели работы • Знакомство с основами молекулярной спектроскопии высокого разрешения • Изучение метода акустического детектирования сигнала поглощения излучения в газе • Получение записей спектральной линии молекулы воды и определение её столкновительных параметров

  3. Вращательный спектр молекулы Молекула воды – молекула типа асимметричного волчка, имеет 3 неравных момента инерции, дипольный момент. Квантование момента импульса и энергии вращения , , B - вращательная постоянная J – вращательное квантовое число  - круговая частота вращения молекулы I – момент инерции h – постоянная Планка J W 5 4 3 2 1 Правило отбора: 0

  4. Форма и ширина спектральной линии. • Wt  ħ= h/2- соотношение неопределенности Отсюда следует неопределенность частоты перехода или радиационная ширина линии: • Доплеровское уширение: m– масса молекулы,k– постоянная Больцмана,T –температура. • Столкновительное уширение: • В реальном разреженном газе: - Функция Гаусса или Доплеровский контур с полушириной на половине интенсивности - Функция Лоренца - Свертка функций Гаусса и Лоренца. Это выражение называют формой спектральной линии Фойгта.

  5. Принцип действия спектрометра I = I0×e-()·L Закон Бугера-Ламберта-Бэра Сигнал с ячейки: S() ~ I0 – I = I0×(1 – e –()·L) ≈ I0·()·L () – коэффициент поглощения в газе L – длина ячейки

  6. Параметры спектральной линии, измеряемые в эксперименте I. Первичные параметры: 0- интенсивность спектральной линии с- частота центра наблюдаемой линии L- столкновительная ширина линии II. Параметрыизвлекаемые из первичных: 0- не смещенная давлением центральная частота линии - параметр сдвига частоты линии давлениемгаза с = 0 +  р( р- давление газа)  - параметр столкновительного уширения линии давлением газаL =  р

  7. Данные, полученные в эксперименте

  8. Обработка данных Модельная функция S()≈I0·()·L

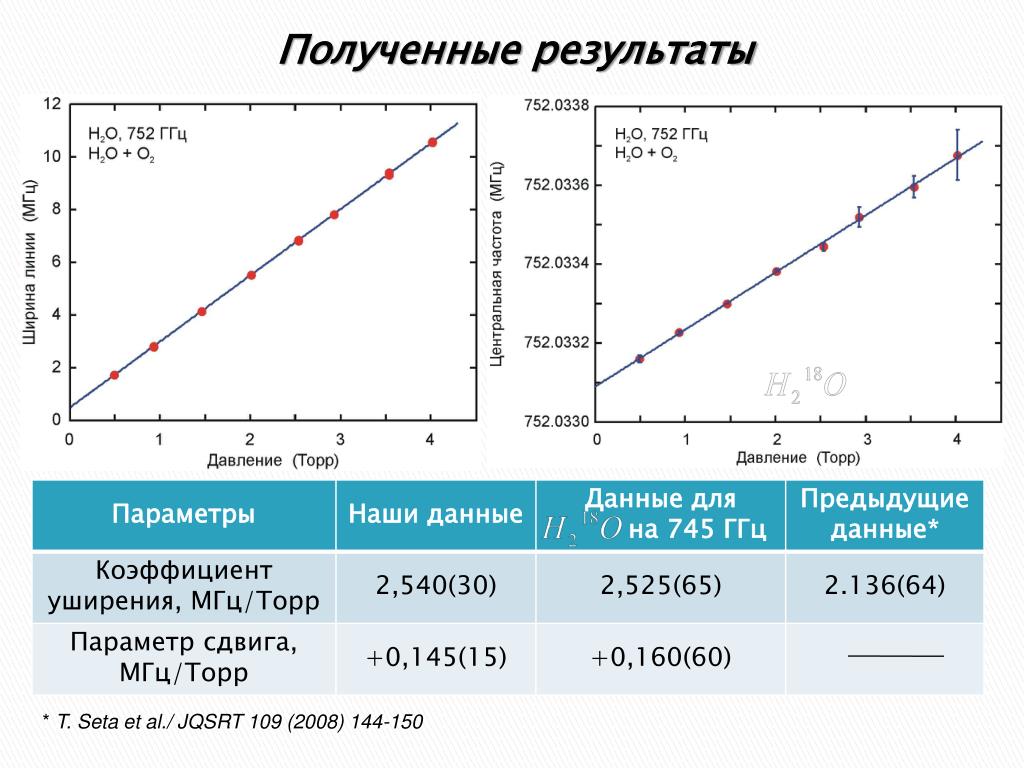

  9. Полученные результаты * T. Seta et al./ JQSRT 109 (2008) 144-150

  10. Выводы • Познакомились с основами молекулярной спектроскопии высокого разрешения • Изучили метод акустического детектирования сигнала поглощения излучения в газе • Получили записи спектральной линии молекулы воды и определили её столкновительные параметры • Для этой важной диагностической атмосферной линии получено уточнённое значение параметра уширения. Впервые измерен параметр сдвига.

  11. Спасибо за внимание.
