  1. PacSec.JP/core04 Voice over IP (VoIP)セキュリティ Nicolas FISCHBACH シニアマネジャ, IP エンジニアリング/セキュリティ - COLT Telecom nico@securite.org - http://www.securite.org/nico/ version 1.0

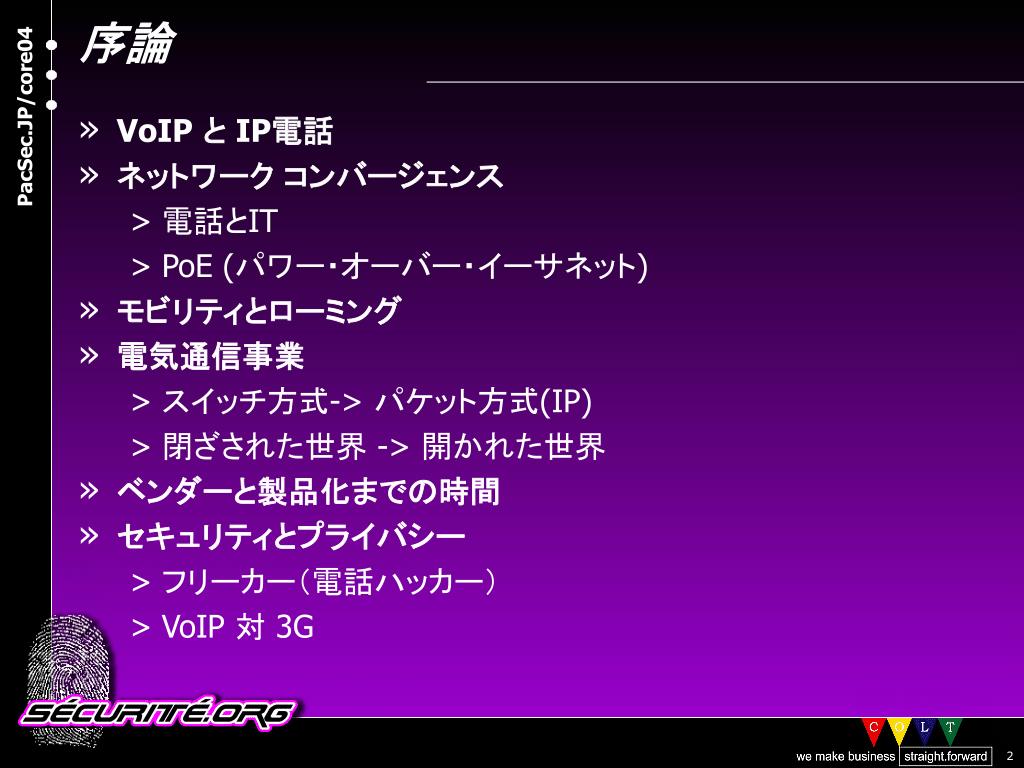

  2. 序論 • VoIP と IP電話 • ネットワーク コンバージェンス • 電話とIT • PoE (パワー・オーバー・イーサネット) • モビリティとローミング • 電気通信事業 • スイッチ方式-> パケット方式(IP) • 閉ざされた世界 -> 開かれた世界 • ベンダーと製品化までの時間 • セキュリティとプライバシー • フリーカー(電話ハッカー) • VoIP 対 3G

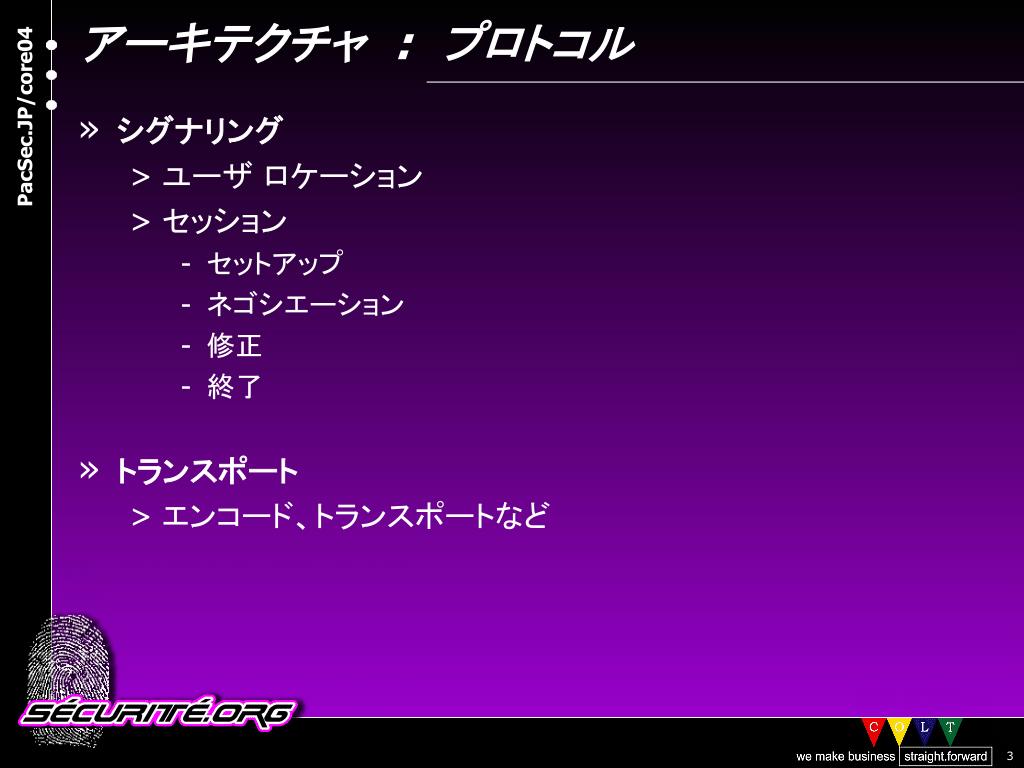

  3. アーキテクチャ : プロトコル • シグナリング • ユーザロケーション • セッション • セットアップ • ネゴシエーション • 修正 • 終了 • トランスポート • エンコード、トランスポートなど

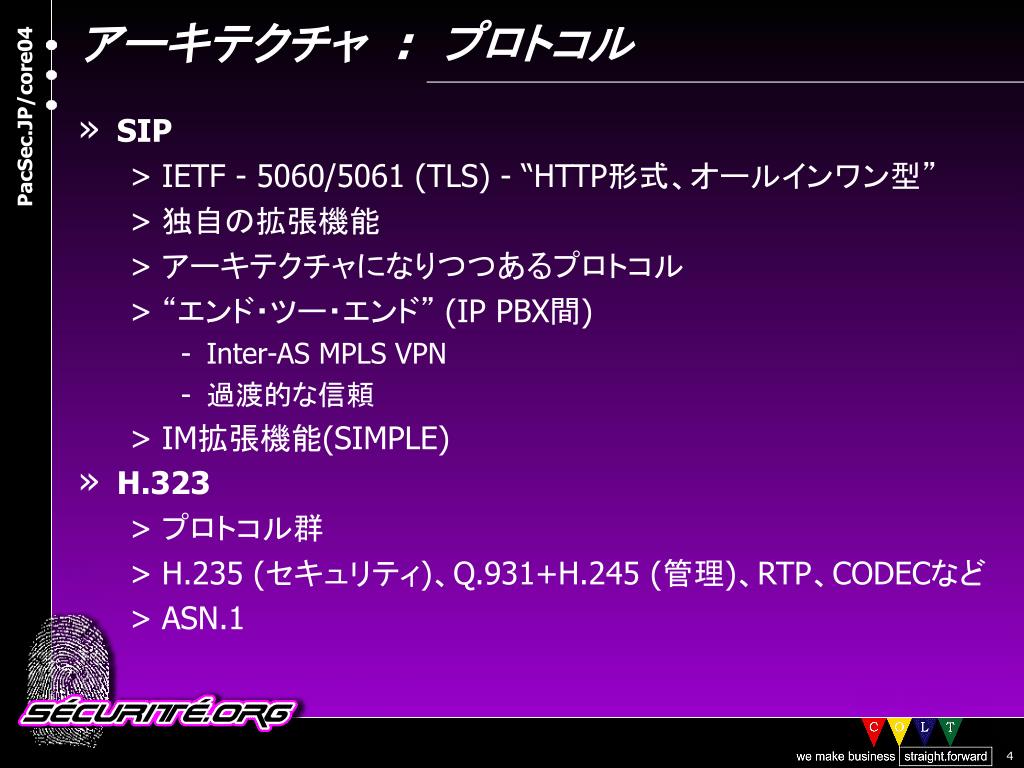

  4. アーキテクチャ : プロトコル • SIP • IETF - 5060/5061 (TLS) - “HTTP形式、オールインワン型” • 独自の拡張機能 • アーキテクチャになりつつあるプロトコル • “エンド・ツー・エンド” (IP PBX間) • Inter-AS MPLS VPN • 過渡的な信頼 • IM拡張機能(SIMPLE) • H.323 • プロトコル群 • H.235 (セキュリティ)、Q.931+H.245 (管理)、RTP、CODECなど • ASN.1

  5. アーキテクチャ : プロトコル • RTP (リアルタイムプロトコル) • 5004/udp • RTCP • No QoS/帯域幅管理 • パケットリオーダリング(並び替え) • CODECs • 旧: G.711 (PSTN/POTS - 64Kb/s) • 現: G.729 (8Kb/s)

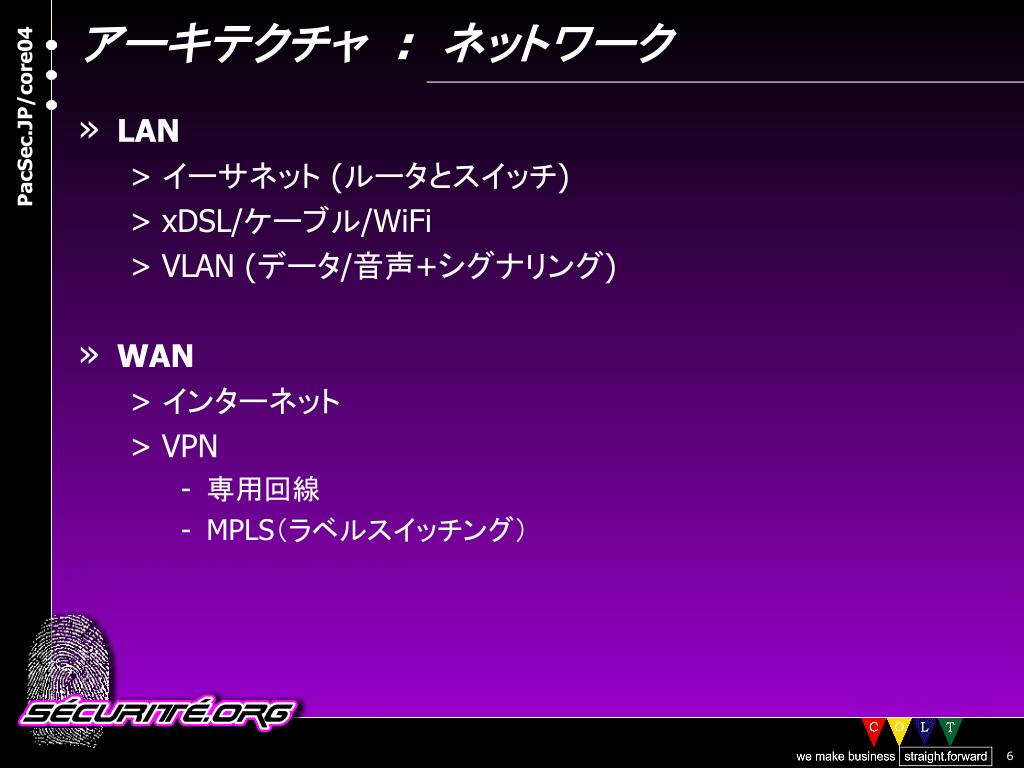

  6. アーキテクチャ : ネットワーク • LAN • イーサネット (ルータとスイッチ) • xDSL/ケーブル/WiFi • VLAN (データ/音声+シグナリング) • WAN • インターネット • VPN • 専用回線 • MPLS(ラベルスイッチング)

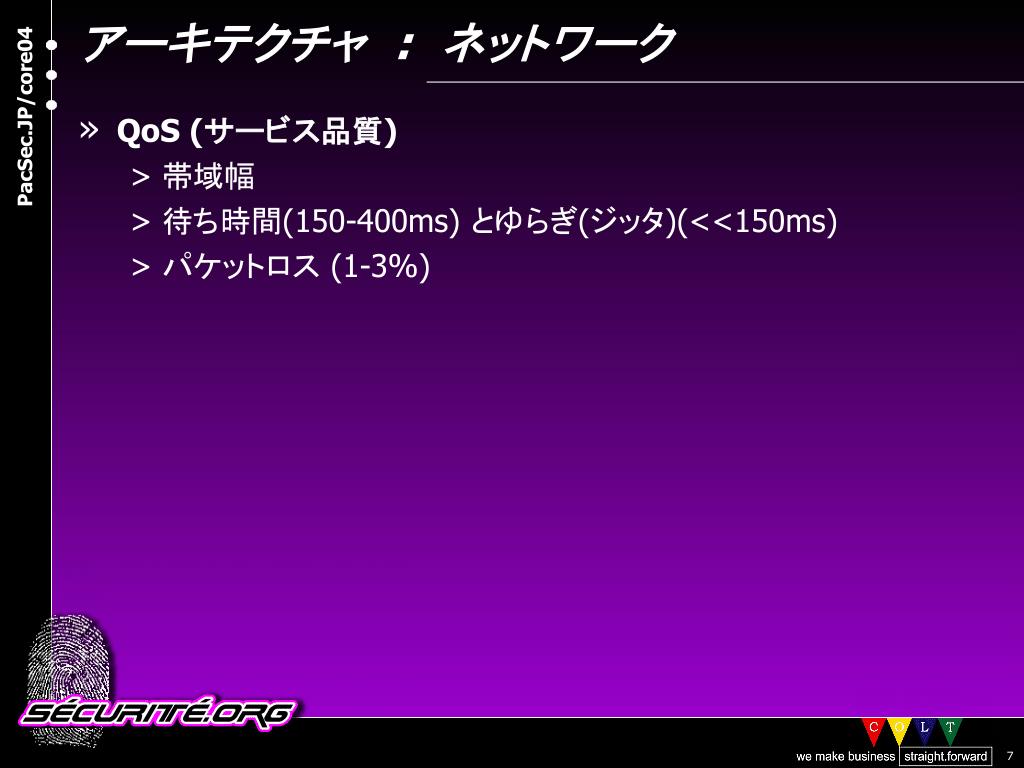

  7. アーキテクチャ : ネットワーク • QoS (サービス品質) • 帯域幅 • 待ち時間(150-400ms) とゆらぎ(ジッタ)(<<150ms) • パケットロス (1-3%)

  8. アーキテクチャ : システム • システム • SIPプロキシ • コールマネジャ/IP PBX • ユーザ管理とレポーティング(HTTPなど) • IPでのオフパス • H.323: GK (GateKeeper) • 認証サーバ(Radius) • 課金サーバ(CDR/billing) • DNS、TFTP、 DHCPサーバ

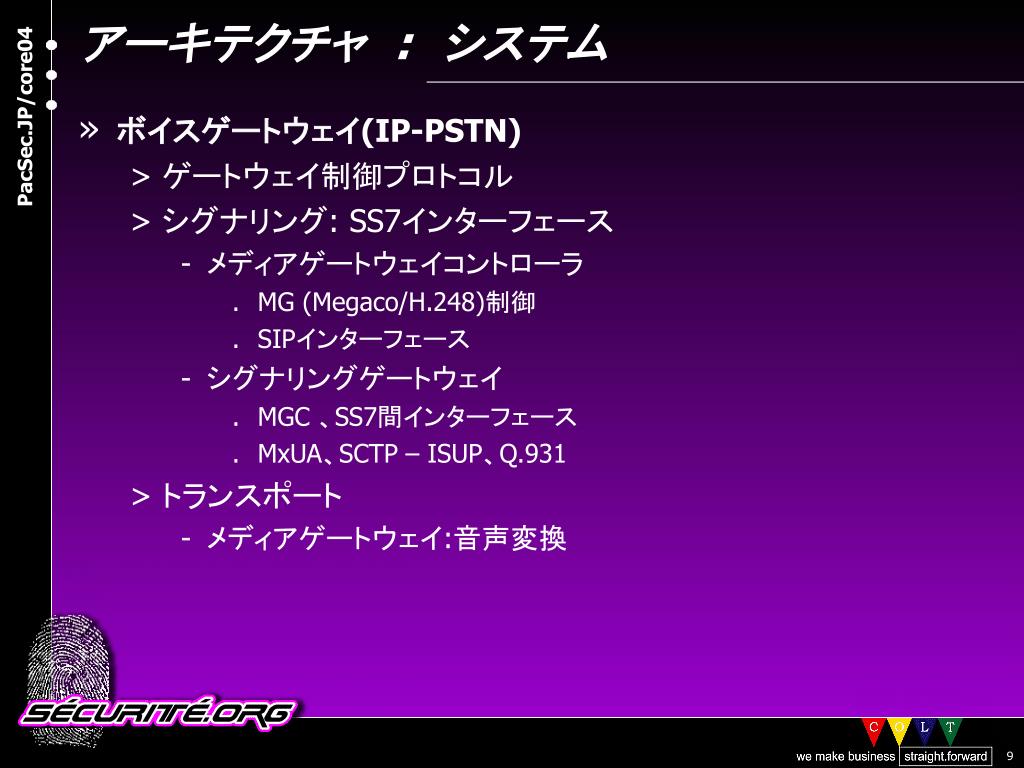

  9. アーキテクチャ : システム • ボイスゲートウェイ(IP-PSTN) • ゲートウェイ制御プロトコル • シグナリング: SS7インターフェース • メディアゲートウェイコントローラ • MG (Megaco/H.248)制御 • SIPインターフェース • シグナリングゲートウェイ • MGC 、SS7間インターフェース • MxUA、SCTP – ISUP、Q.931 • トランスポート • メディアゲートウェイ:音声変換

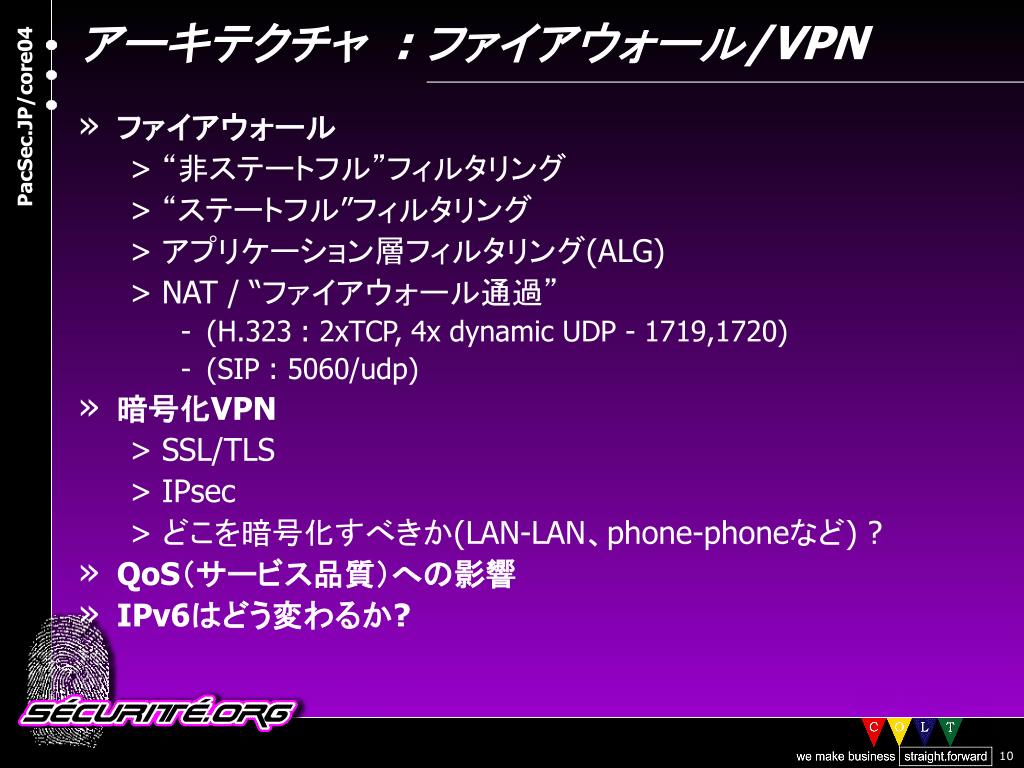

  10. アーキテクチャ :ファイアウォール/VPN • ファイアウォール • “非ステートフル”フィルタリング • “ステートフル”フィルタリング • アプリケーション層フィルタリング(ALG) • NAT / “ファイアウォール通過” • (H.323 : 2xTCP, 4x dynamic UDP - 1719,1720) • (SIP : 5060/udp) • 暗号化VPN • SSL/TLS • IPsec • どこを暗号化すべきか(LAN-LAN、phone-phoneなど) ? • QoS(サービス品質)への影響 • IPv6はどう変わるか?

  11. アーキテクチャ : 電話 • IP電話 • ソフトフォンかハードフォンか? • “Toaster (編集システム)” • 更新/パッチ • インテリジェンス • ネットワークから取り除かれ端末機器に置かれたインテリジェンス • 電話と他のシステム間のフロー • SIP • RTP • (T)FTP • CRL • その他

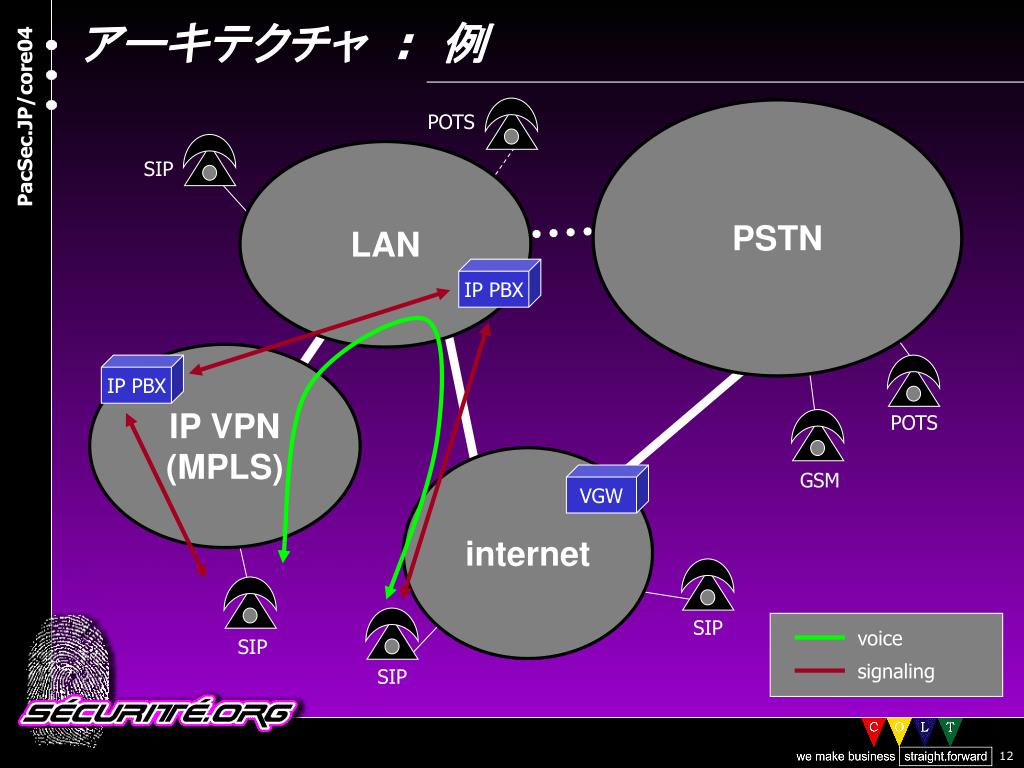

  12. アーキテクチャ : 例 PSTN POTS LAN SIP IP PBX IP VPN (MPLS) IP PBX POTS internet GSM VGW SIP voice SIP signaling SIP

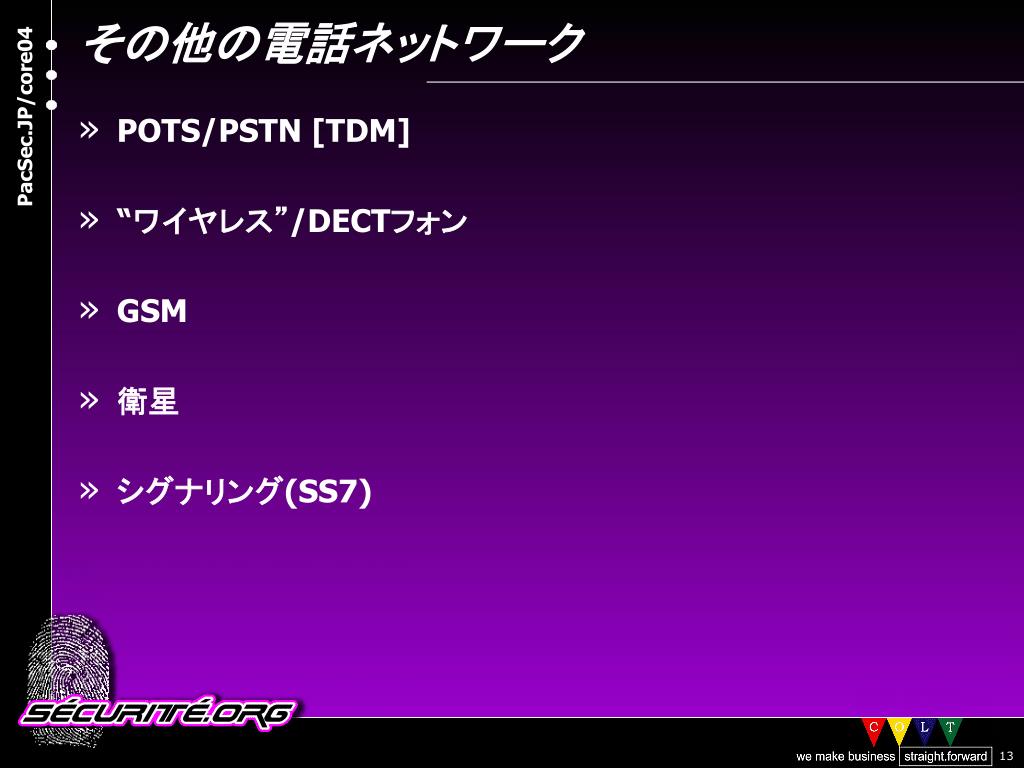

  13. その他の電話ネットワーク • POTS/PSTN [TDM] • “ワイヤレス”/DECTフォン • GSM • 衛星 • シグナリング(SS7)

  14. 攻撃 • フリーカー( IP電話ハッカー) • IP知識 • 既知の脆弱性 • Evolution 2600Hz -> ボイスメール/int’l GW -> IPテレフォニー • 内部、それとも外部の脅威 ? • ターゲット:ホームユーザ、企業、政府など ? • プロトコル実装 • PROTOS • 人的要因

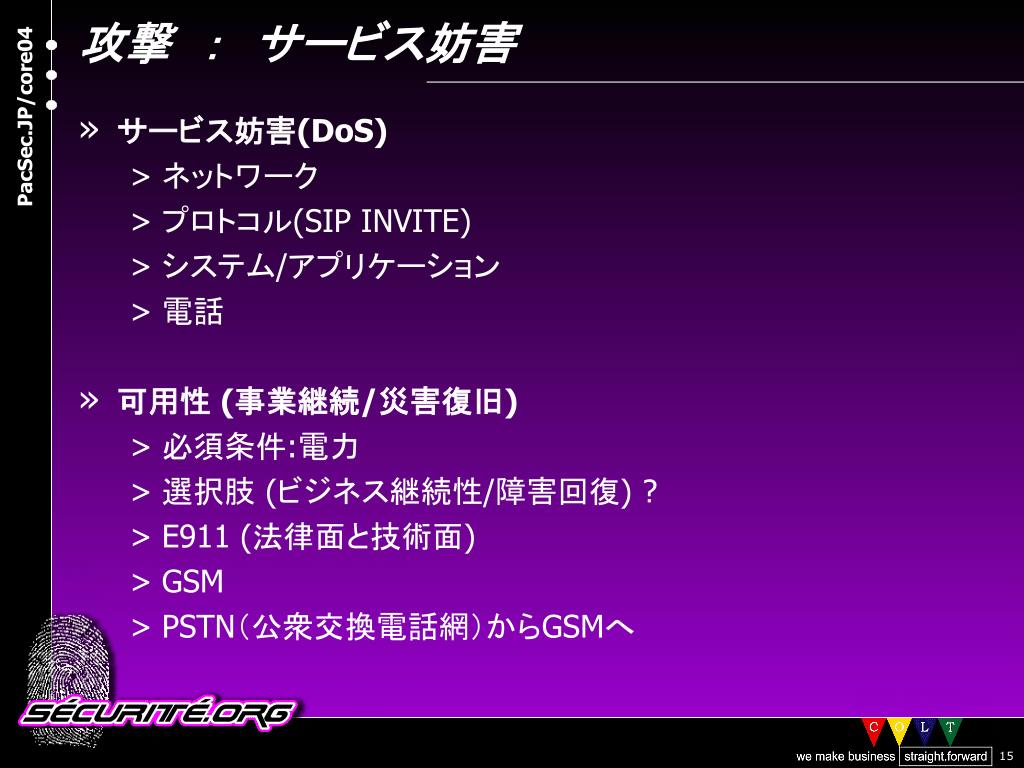

  15. 攻撃 : サービス妨害 • サービス妨害(DoS) • ネットワーク • プロトコル(SIP INVITE) • システム/アプリケーション • 電話 • 可用性 (事業継続/災害復旧) • 必須条件:電力 • 選択肢 (ビジネス継続性/障害回復) ? • E911 (法律面と技術面) • GSM • PSTN(公衆交換電話網)からGSMへ

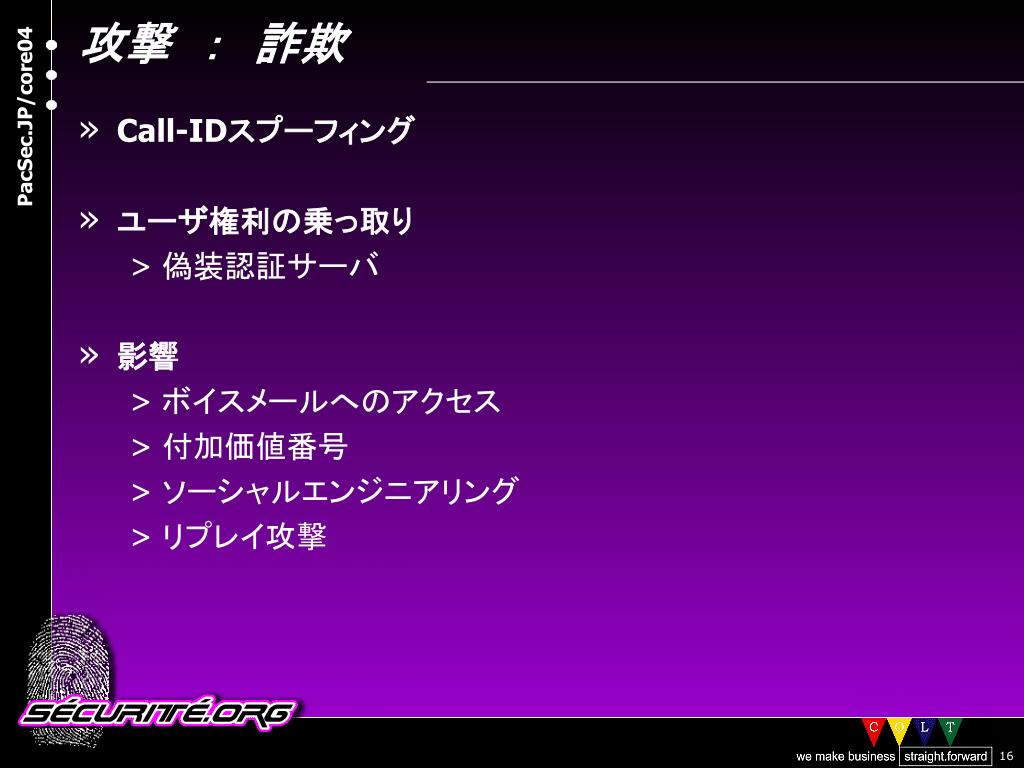

  16. 攻撃 : 詐欺 • Call-IDスプーフィング • ユーザ権利の乗っ取り • 偽装認証サーバ • 影響 • ボイスメールへのアクセス • 付加価値番号 • ソーシャルエンジニアリング • リプレイ攻撃

  17. 攻撃 : 盗聴 • 盗聴 • ディスカッション • “だれがだれと話しているか” • ネットワーク傍受 • サーバ(SIP、CDRなど) • LAN • LANへの物理的アクセス • ARP攻撃 • 非認証デバイス(電話とサーバ) • さまざまな階層(MACアドレス、ユーザ、物理的ポートなど)

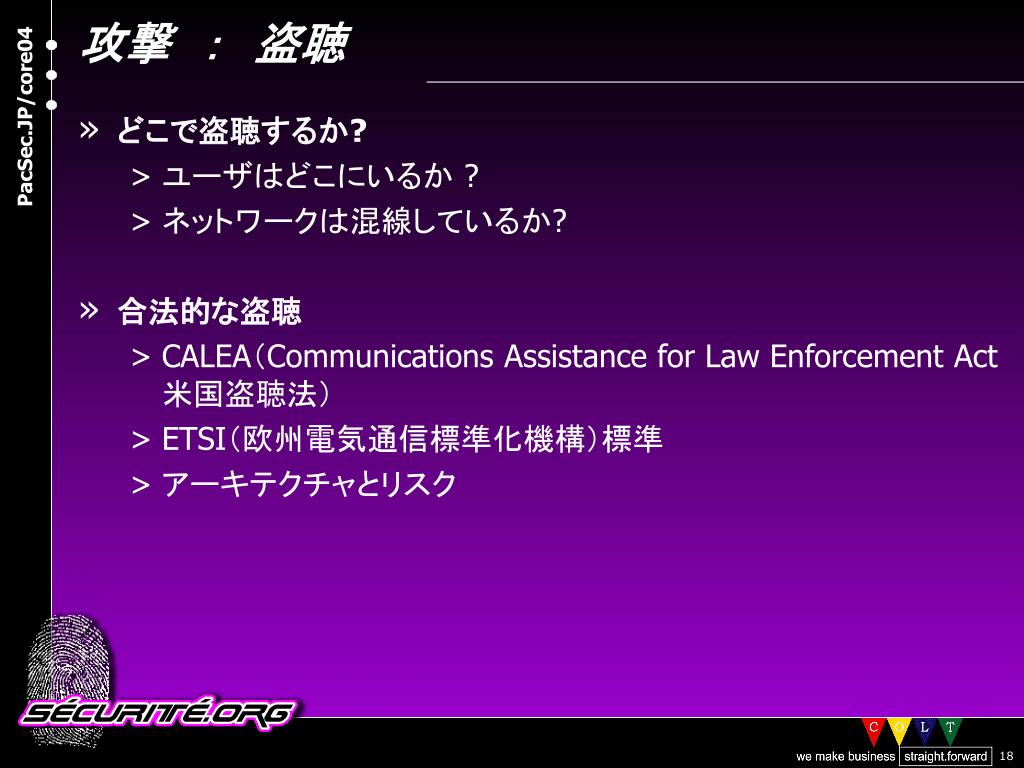

  18. 攻撃 : 盗聴 • どこで盗聴するか? • ユーザはどこにいるか ? • ネットワークは混線しているか? • 合法的な盗聴 • CALEA(Communications Assistance for Law Enforcement Act 米国盗聴法) • ETSI(欧州電気通信標準化機構)標準 • アーキテクチャとリスク

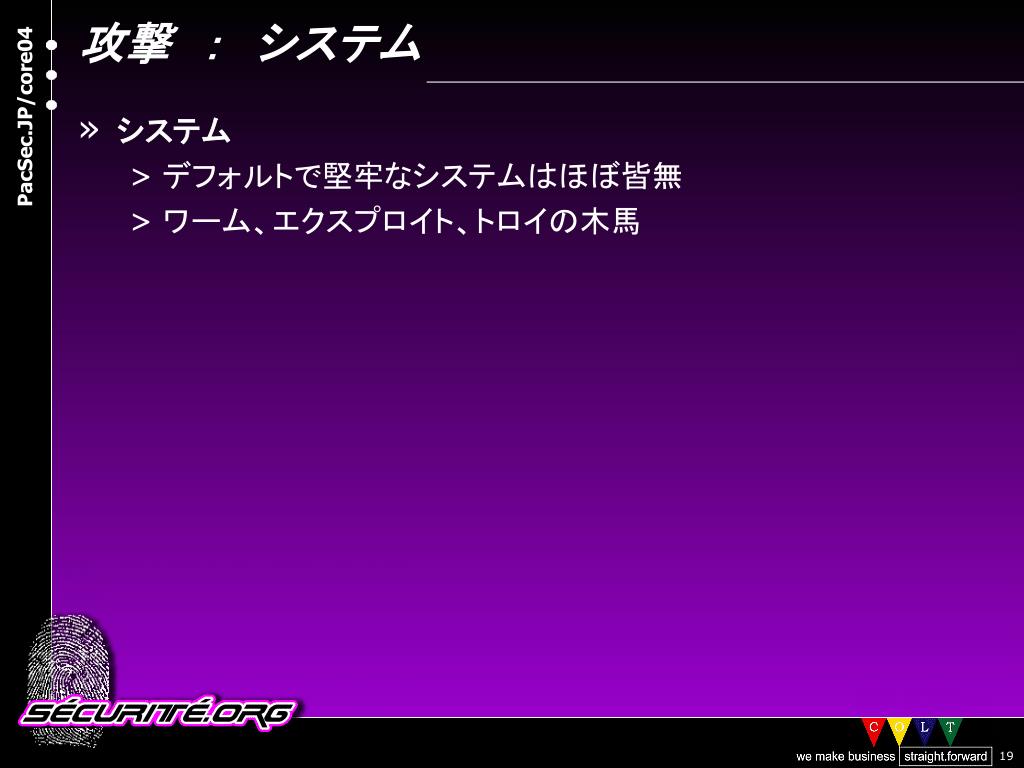

  19. 攻撃 : システム • システム • デフォルトで堅牢なシステムはほぼ皆無 • ワーム、エクスプロイト、トロイの木馬

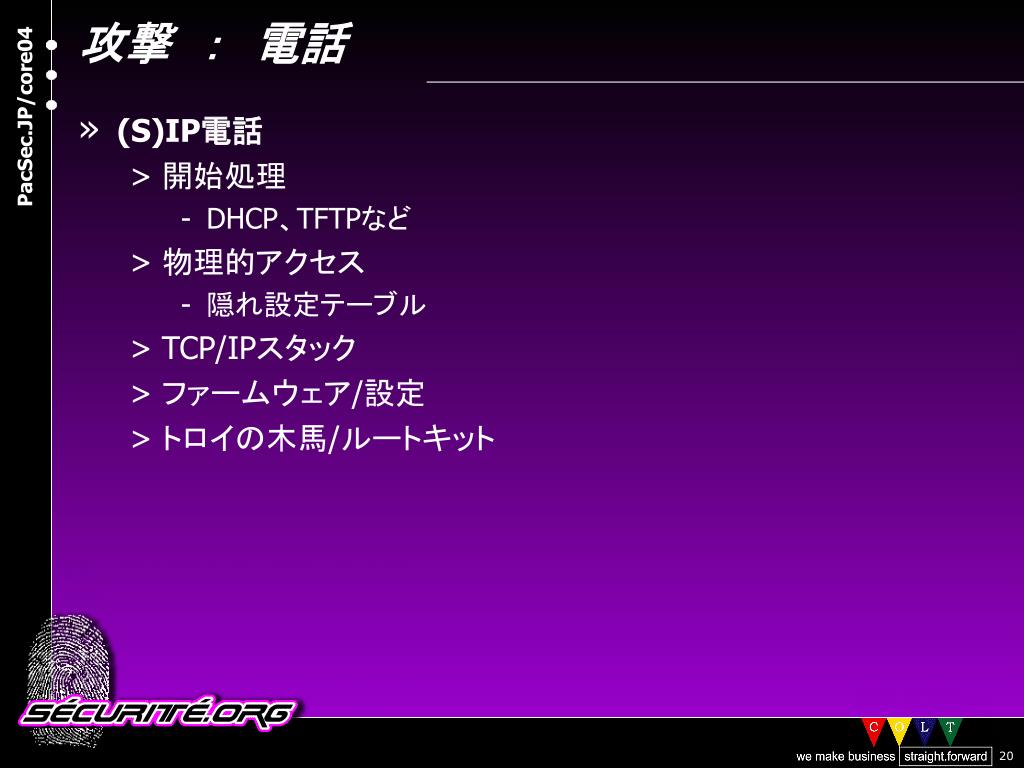

  20. 攻撃 : 電話 • (S)IP電話 • 開始処理 • DHCP、TFTPなど • 物理的アクセス • 隠れ設定テーブル • TCP/IPスタック • ファームウェア/設定 • トロイの木馬/ルートキット

  21. 防御 • シグナリング: SIP • Secure SIP 対 SS7 (物理的セキュリティ) • トランスポート: Secure RTP (MiKEYとともに使用) • ネットワーク: QoS(サービス品質) [LLQ(低遅延キューイング)] (および帯域制限) • ファイアウォール: アプリケーションレベルのフィルタリング • 電話: 署名付きファームウェア • 認証: TLS • サーバによるクライアントの識別 • クライアントによるサーバの識別 • 3つのP : project(計画)、security processes(セキュリティプロセス) およびpolicies(セキュリティポリシー)

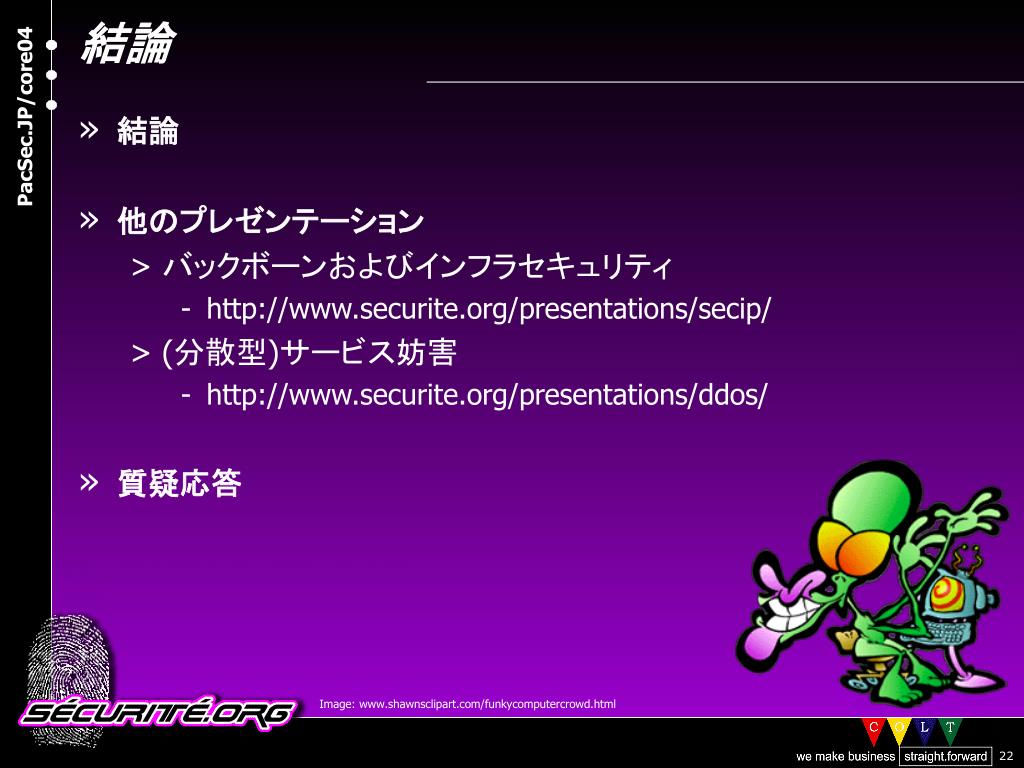

  22. 結論 • 結論 • 他のプレゼンテーション • バックボーンおよびインフラセキュリティ • http://www.securite.org/presentations/secip/ • (分散型)サービス妨害 • http://www.securite.org/presentations/ddos/ • 質疑応答 Image: www.shawnsclipart.com/funkycomputercrowd.html
