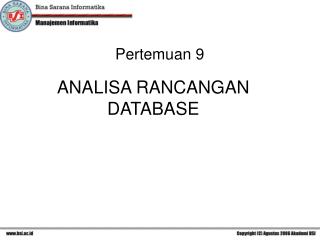

  1. Pertemuan 9 ANALISA RANCANGAN DATABASE

  2. Database File Record Data item atau Field Characters Rancangan Database

  3. TEKNIK NORMALISASI Merupakan proses pengelompokan data elemen menjadi tabel-tabel yang menunjukkan entity dan relasinya, dimana kondisi yang diuji apakah mengalami kesulitan pada saat insert, delete, update, retrieve. Beberapa hal yang perlu diperhatikan pada saat normalisasi adalah: 1. Field Atribute Kunci a. Candidate Key, yaitu satu set minimal atribute yang mengidentifikasi secara unik suatu kejadian spesifik dari entity. b. Primary Key, yaitu satu atribute atau satu set minimal atribute yang mengidentifikasi secara unik suatu kejadian spesifik dan dapat mewakili setiap kejadian dari suatu entity. c. Alternate Key, yaitu kunci kandidat yang tidak dipakai sebagai primary key. d. Foreign Key, yaitu satu atribute yang melengkapi satu relationship yang menunjukkan ke induknya.

  4. 2. Bentuk-bentuk Normalisasi a. Bentuk tidak normal (Unnormalized Form) Data yang direkam dengan tidak memperhatikan format tertentu. b. Bentuk Normal Kesatu (1NF) Ciri-ciri : - setiap data dibentuk dalam flat file, data dibentuk dalam dalam satu record demi satu record dan nilai dari field-field berupa “atomic value”. - Mempunyai ketergantungan secara parsial - Tidak ada set attribut/field yang berulang atau bernilai ganda - Tiap field/attribut field hanya satu pengertian

  5. Bentuk Normal Kedua (2NF) Ciri-ciri : • Menghilangkan Ketergantungan Parsial • Memenuhi kriteria bentuk normal kesatu dan atribut bukan kunci haruslah bergantung secara fungsi pada kunci utama. • Mempunyai hubungan transitif d. Bentuk Normal Ketiga Ciri-ciri : • Sudah dalam bentuk normal kedua dan semua atribut bukan primer tidak mempunyai hubungan yang transitif. • Atribut non-key haruslah bergantung hanya pada primary-key dan pada primary key secara menyeluruh

  6. e. Boyce-Codd Normal Form (BCNF) Yaitu relasi harus berada dalam bentuk normal kesatu dan setiap atribut harus bergantung fungsi pada atribute superkey. f.Bentuk Normal Ke Empat (4 NF) Relasi R adalah bentuk 4 NF jika dan hanya jika relasi tersebut juga termasuk BCNF dan semua ketergantungan multivalue adalah juga ketergantungan fungsional

  7. g. Bentuk Normal Ke Lima (5 NF) Disebut juga PJNF (Projection Join Normal Form) dari 4 NF dilakukan dengan menghilangkan ketergantungan join yang bukan merupakan kunci kandidat. Studi Kasus Masing-masing Dosen memberikan tugas dari dokumen keluaran untuk Dibuatkan Normalisasi

  8. BENTUK TIDAK NORMAL UNNORMALIZED MENGHILANGKAN ELEMEN DATA BERULANG FIRST NORMAL FORM (INF) MENGHILANGKAN KETERGANTUNGAN PARTIAL SECOND NORMAL FORM (2NF) MENGHILANGKAN KETERGANTUNGAN TRANSITIF THIRD NORMAL FORM (3NF) Menghilangkan kunci kandidat yg bkn merupakan determinan BOYCE-CODD NORMAL FORM (BCNF) Menghilangkan ketergantungan multi value yg bkn merup. Ketergantungan fungsional FOURTH NORMAL FORM (4NF) Menghilangkan ketergantungan join yg bkn merupakan kunci kandidat FIFTH NORMAL FORM (5NF) LANGKAH BENTUK NORMALISASI:

  9. Studi Kasus Masing-masing Dosen memberikan tugas dari dokumen keluaran dan masukan untuk Dibuatkan Normalisasi

  10. Tipe-Tipe File • 1. File Induk • - File Induk Acuan • - File Induk Dinamik • 2. File Transaksi • 3. File Laporan • 4. File Sejarah • 5. File Pelindung • 6. File Kerja

  11. Spesifikasi File a. File Barang Nama file :File Barang Akronim :Barang Fungsi : Untuk menyimpan data barang Tipe :File Master Organisasi file :Indexed Sequential Akses file :Random Media :Hard Disk Panjang record :50 Karakter Kunci Field :Kode_Brg Tabel IV.1. Spesifikasi File Barang

  12. Dosen mengarahkan mahasiswa membuat tugas Menentukan Spesifikasi File yang meliputi : Nama file, Akronim File, Fungsi File, Tipe File, Organisasi file, Akses file, Media File, Panjang record, Kunci Field dari File, Tabel dari Spesifikasi File

  13. Latihan Soal • Proses pengelompokan data elemen menjadi tabel-tabel yang menunjukan entity dan relasinya disebut : • a. Normalisasi c. Database • b. Kamus data d. DFD • Key yang terdapat pada nomal bentuk pertama (1NF) adalah: • a. Primary key c. Foreign key • b. Candidate key d. Alternate key

  14. 3. Bentuk normal dengan ciri setiap data dibentuk dalam flat file adalah: a. bentuk tidak normal c. Normal kedua b. Normal kesatu d. Normal Ketiga 4. Yang bukan merupakan Jenis-jenis kunci (key) yang dikenal dalam normalisasi adalah : a. Candidate key b. Foreign key c. Alternate Key d. Normal key

  15. 5. Data yang direkam tanpa memperhatikan format tertentu: a. Bentuk tidak normal c. Bentuk Normal Kedua b. Bentuk Normal kesatu d. bentuk Normal ketiga
