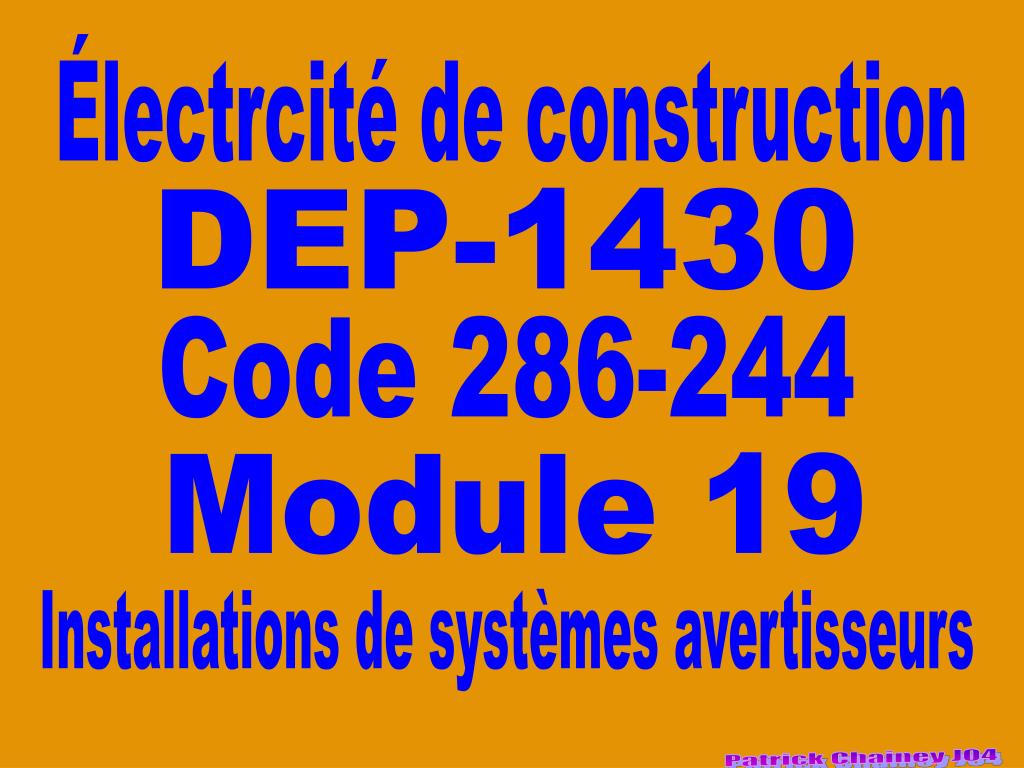

  2. Électrcité de construction DEP-1430 Code 286-244 Module 19 Installations de systèmes avertisseurs Patrick Chainey J04

  3. Contact NF (NC) NO (NO) RFL (EOL) Sabotage (Tamper) Patrick Chainey J04

  4. NF (NC) Normalement Fermé (Normaly Close) Condition au repos = 0 ohms Condition activé = Ligne Ouverte Patrick Chainey J04

  5. NF (NC) Not OK = ligne ouverte (open line) OK = 0 ohm Patrick Chainey J04

  6. NO (NO) Normalement Ouvert (Normaly Open) Condition au repos = Ligne Ouverte Condition activé = 0 ohms Patrick Chainey J04

  7. NO (NO) OK = ligne ouverte (open line) Not OK = 0 ohm Patrick Chainey J04

  8. R RFL (EOL) Résistance de Fin de Ligne (End Of Line resistor) Patrick Chainey J04

  9. Sabotage (Tamper) Condition au repos = 0 ohms Condition activé = Ligne Ouverte Toujours NF en serie Patrick Chainey J04

  10. Sabotage (Tamper) Condition au repos = 0 ohms Condition activé = Ligne Ouverte Toujours NF en serie Patrick Chainey J04

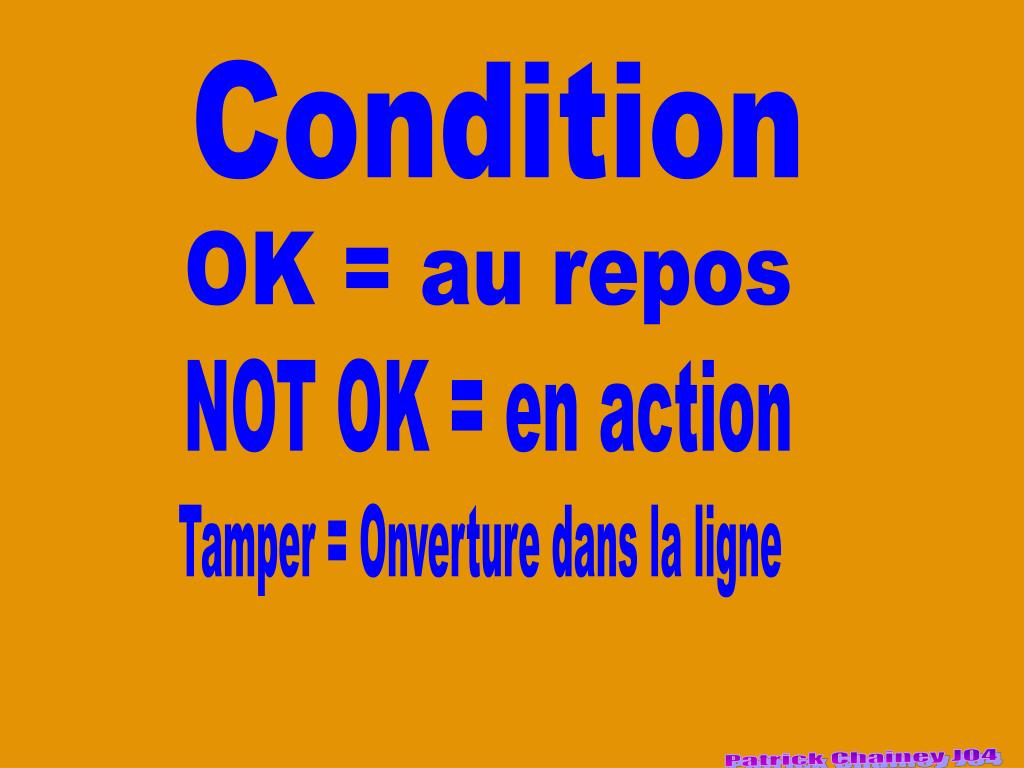

  11. Condition OK = au repos NOT OK = en action Tamper = Onverture dans la ligne Patrick Chainey J04

  12. Au repos Activé C C NO NF NO NF Patrick Chainey J04

  13. Au repos C NO NF Patrick Chainey J04

  14. Activé C NO NF Patrick Chainey J04

  15. 0 1 Patrick Chainey J04

  16. 1 0 Patrick Chainey J04

  17. 0 1 Patrick Chainey J04

  18. 1 0 Patrick Chainey J04

  19. 0 1 Patrick Chainey J04

  20. Sachant qu’un aimant Pôle Sud est attiré par un Pôle Nord, en approchant le gros aimant du petit, celui-ci s’approchera au maximum. On peut tout faire avec un Patrick Chainey J04 Pôle Sud Pôle Sud Pôle Sud Pôle Nord Pôle Nord Pôle Nord NO NO Clic! C C Pôle Sud Pôle Nord NF 0 ohms NF Infini 0 ohms Infini Patrick Chainey J04

  21. Pôle Sud Pôle Sud Pôle Nord Pôle Nord NO C NF Infini 0 ohms Patrick Chainey J04

  22. Pôle Sud Pôle Nord NO C Pôle Sud Pôle Nord 0 ohms NF Infini Patrick Chainey J04

  23. Pôle Sud Pôle Sud Pôle Nord Pôle Nord NO C NF Infini 0 ohms Patrick Chainey J04

  24. Pôle Sud Pôle Nord NO C Pôle Sud Pôle Nord 0 ohms NF Infini Patrick Chainey J04

  25. Pôle Sud Pôle Sud Pôle Nord Pôle Nord NO C NF Infini 0 ohms Patrick Chainey J04

  26. Pôle Sud Pôle Nord NO C Pôle Sud Pôle Nord 0 ohms NF Infini Patrick Chainey J04

  27. Pôle Sud Pôle Sud Pôle Nord Pôle Nord Infini 0 ohms Patrick Chainey J04

  28. Pôle Sud Pôle Nord 0 ohms Infini Pôle Sud Pôle Nord Patrick Chainey J04

  29. Pôle Sud Pôle Sud Pôle Nord Pôle Nord 1 0 Patrick Chainey J04

  30. Pôle Sud Pôle Nord 0 1 Pôle Sud Pôle Nord Patrick Chainey J04

  31. Pôle Sud Pôle Sud Pôle Nord Pôle Nord 1 0 Patrick Chainey J04

  32. Pôle Sud Pôle Nord 0 1 Pôle Sud Pôle Nord Patrick Chainey J04

  33. Pôle Sud Pôle Sud Pôle Nord Pôle Nord 1 0 Patrick Chainey J04

  34. Pôle Sud Pôle Nord 0 1 Pôle Sud Pôle Nord Patrick Chainey J04

  35. Pôle Sud Pôle Sud Pôle Nord Pôle Nord 1 0 Patrick Chainey J04

  36. Pôle Sud Pôle Nord 0 1 Pôle Sud Pôle Nord Patrick Chainey J04

  37. Pôle Sud Pôle Sud Pôle Nord Pôle Nord 1 0 Patrick Chainey J04

  38. Pôle Sud Pôle Nord 0 1 Pôle Sud Pôle Nord Patrick Chainey J04

  39. Patrick Chainey J04

  40. Patrick Chainey J04

  41. Patrick Chainey J04

  42. Patrick Chainey J04

  43. Patrick Chainey J04

  44. C A+B T-1 NO OK 2.2k Not OK 0 ohm R 2.2 K T-2 T-1 2.2K T-2 O.L. A B Type de circuit NO avec RFL en parallèle Patrick Chainey J04

  45. C A+B T-1 NF OK 0 ohm Not OK 2.2k R 2.2 K T-2 T-1 2.2K T-2 O.L. A B Type de circuit NF avec RFL en parallèle Patrick Chainey J04

  46. C A+B T-1 NF OK 2.2k Not OK O.L. R 2.2 K T-1 O.L. A B Type de circuit NF avec RFL en série Patrick Chainey J04

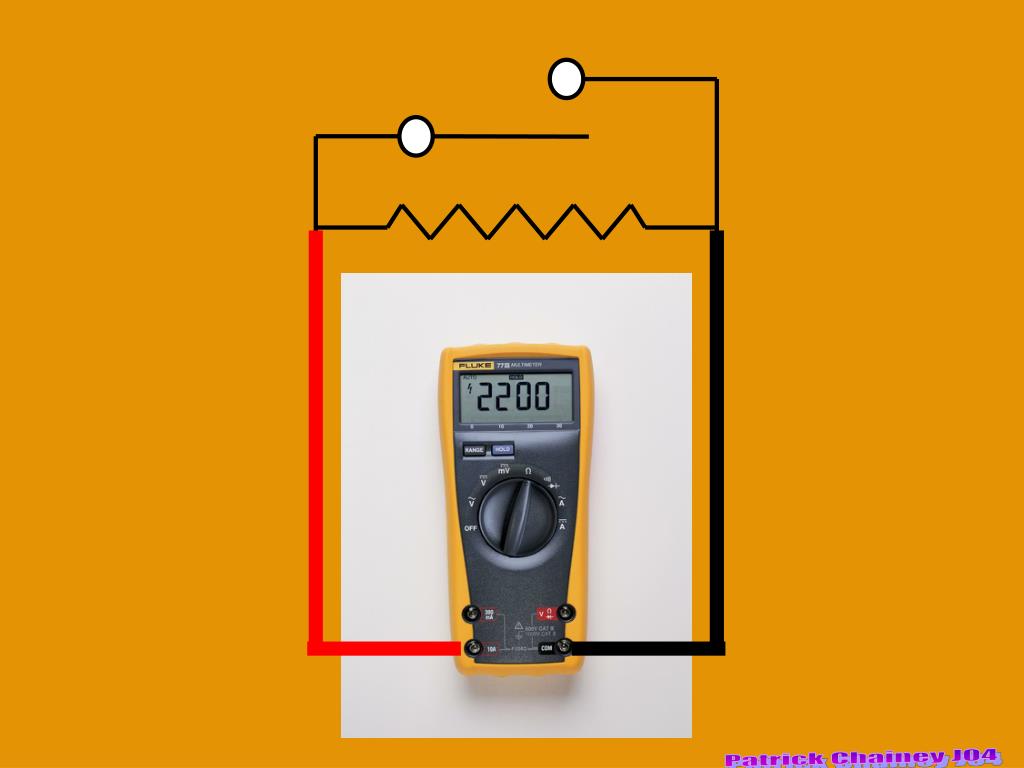

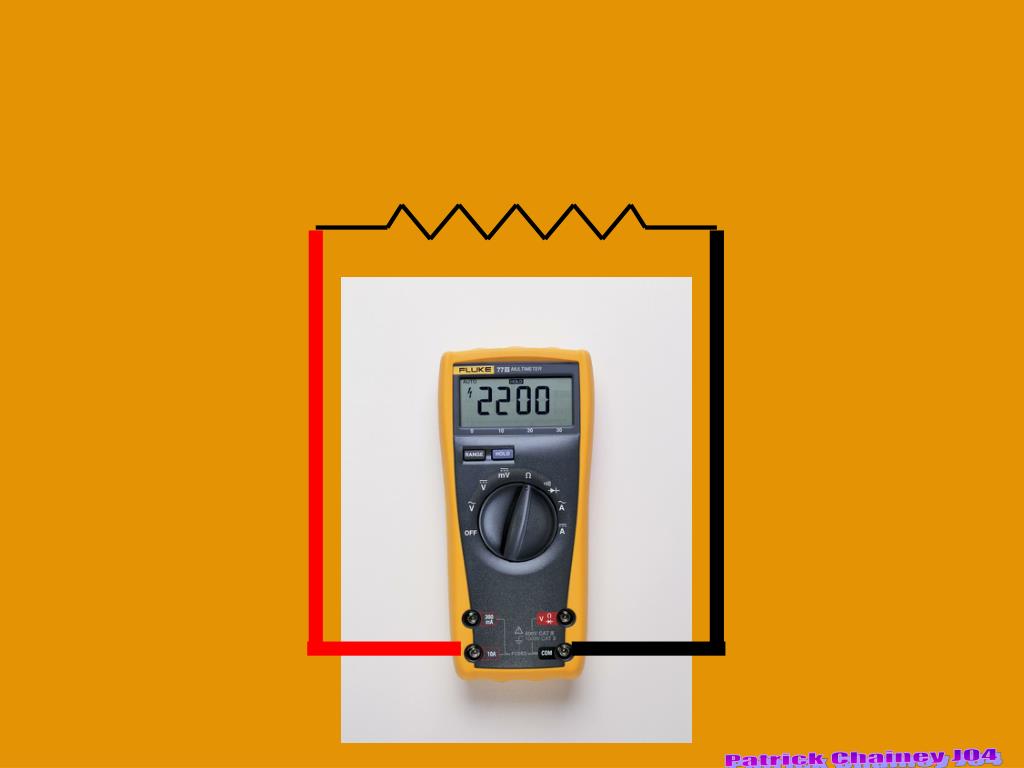

  47. Lecture d'ohmmètre à l'oeil (( 0 - 2200 - O.L. )) en Ohms OK Condition au repos, donc porte fermé, détecteur de mouvement étein, etc.. = NOT OK Changement d’état (de 0 à 1 ou 1 à 0), porte ouverte, mouvement, etc.. = TAMPER Ouverture dans un fil conduisant au détecteur, = Ex.. OK NOT OK 2200 ohms TAMPER Patrick Chainey J04

  48. Série (-), parralèlle (ll) OK 0 ohm Not OK 2,2K Tamper O.L. NF ( NC ) OK 2,2K Not OK 0 ohm Tamper O.L. Zone NO ( NO ) Zone Patrick Chainey J04

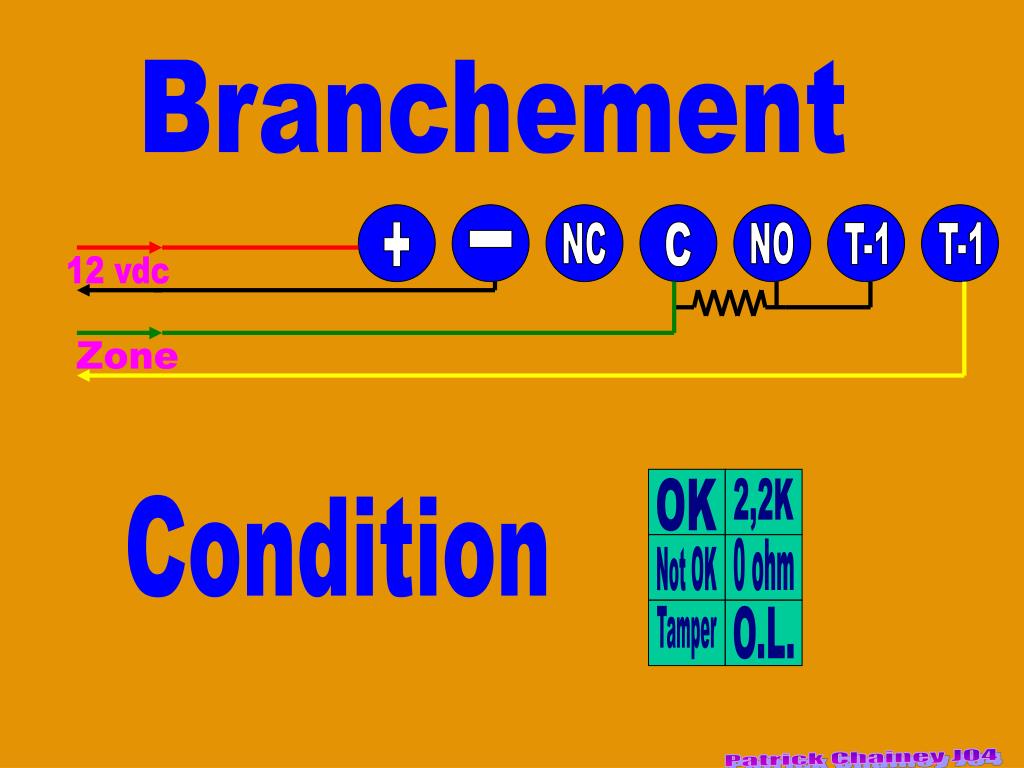

  49. NC C OK 2,2K + T-1 0 ohm Not OK NO Tamper O.L. - T-1 Branchement 12 vdc Zone Condition Patrick Chainey J04

  50. NC C OK 2,2K + T-1 0 ohm Not OK NO Tamper O.L. - T-1 Branchement 12 vdc Zone Condition Patrick Chainey J04
