Bulbe de l oeil

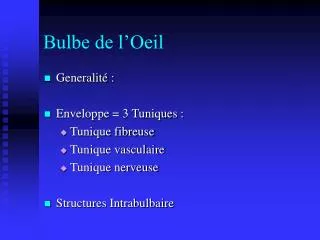

Bulbe de l’Oeil

  • Generalité :

  • Enveloppe = 3 Tuniques :

    • Tunique fibreuse

    • Tunique vasculaire

    • Tunique nerveuse

  • Structures Intrabulbaire


Generalit s

Generalités

  • Situé dans l’orbite

  • 2 segments de sphère accolé :

    • Segment cornéal

    • Segment sclérale

  • Repère géometriques

    • Poles

    • Equateur

    • Axes


Globe oculaire dans l orbite

Globe oculaire dans l’orbite


Segments corn al scl rale

Segments cornéal / sclérale


Rep re g ometrique

Repère géometrique :

  • Poles :

    • Anterieur

      • Vertex de la cornée

    • Posterieur

      • Post de la sclère


Bulbe de l oeil

Axes

  • Axe optique :

    • Pole ant. – pole post.

  • Axe visuel :

    • Centre cristallin– Fovéa

    • ~ parallèle

    • 5 ° de l’axe optique


Equateur

Equateur

  • Cercle perpendiculaire à l’ Axe optique

    Equidistant des poles anterieurs et posterieurs

  • Meridiens :

    • Cercles passant par les 2 poles


En chiffres

En Chiffres

  • Ø sagittal = 24 mm

    • > 25 mm = myope

    • < 22 mm = hypermétrope

  • Ø transversal = 2 3 mm

  • Ø vertical = 2 3 mm

  • Poids : 7 gr


Enveloppe 3 tuniques

Enveloppe = 3 tuniques

  • Tunique fibreuse :

    • sclère

    • cornée

    • limbe de la cornée

  • Tunique Vasculaire :

    • choroide

    • corps ciliaire

    • Iris

  • Tunique nerveuse = retine


Tunique fibreuse 1 la scl re

Tunique fibreuse : 1) la sclère

  • Homologue de la dure-mère

  • Tissu fibreux dense, lamelles entrecroisées

  • 5 / 6 post du globe

  • Surface externe :

    • m. oculomoteur

    • Orifices vasculo – nerveux

  • Surface interne :

    • Cellules pigmentés = lamina Fusca


Orifices vasculo nerveux

Orifices vasculo - nerveux

  • Orifice Posterieur :

    • Nerf optique

    • Art. et N. cilliaires

  • Orifices retro-equatoriaux :

    • V. Vorticineuses

  • Orifices anterieures :

    • Art. et V. cilliaires anterieurs


Orifice posterieur

Orifice Posterieur :

  • Nerf Optique :

    • En DD + Bas du Pole post.

    • Lame criblée.

  • Art. et N. cilliaires :

    • 15 à 20 autour du N. Optique

    • 2 + en av. = art.cilliaires longues


Tunique fibreuse 2 la corn e

Tunique fibreuse : 2) la Cornée

  • Hublot transparent

  • 1/6 ant. du globe

  • En rapport avec :

    • la conjonctive en av.

    • l’humeur acqueuse en arr.

  • 5 couches


5 couches de la corn es

5 couches de la cornées

  • Epithélium anterieur

  • Limitante anterieur

    • mbr de Bowman

  • Susbstance propre de la cornée

    • = 90 % de la cornée

    • leucocyte

  • Lame limitante postérieure

    • mbr de Descemet

  • Endothelium

    • Capital cellulaire limité


Tunique fibreuse 3 limbe

Tunique fibreuse : 3) Limbe

  • Jonction Sclère–Cornée–Tunique vasculaire

  • Ligament Pectiné

    • Structure trabeculaire

    • Passage de l’humeur acqueuse

  • Sinus veineux de la sclère

    • Canal de Schlemm

    •  V. episclérale  V.ciliaires


Tunique fibreuse vascularisation

Tunique fibreuse :Vascularisation

  • Sclère :

    • Art. ciliaires

      • courtes post.

      • Anterieurs

    • Veines

      • Ciliaires

      • Vorticineuses

    • Ø Lymphatique


Tunique fibreuse vascularisation1

Tunique fibreuse :Vascularisation

  • cornée = non vascularisée


Tunique fibreuse innervation

Tunique fibreuse : Innervation

  • Nerf ciliaire

    • Branche du n. Ophtalmique ( V1)

    • Innerve Sclère + cornée

    • Reflexe cornéen


Tunique vasculaire

Tunique vasculaire

  • = Uvée

  • Homologue de la Pie-mère

  • Role : nutrition + pression + T° de l’œil

  • 3 éléments :

    • Choroïde

    • Corps ciliaire

    • iris


1 la choro de

1) La Choroïde

  • 5 / 6 de la tunique vasculaire

  • 4 couches

  • Reliée au corps ciliaire en av.

    = Ora serrata


4 couches choro de

4 couches choroïde

  • Lame suprachoroïdienne :

    • collagène + elastique

    • Melanocyte

  • Lame vasculaire :

    • Plexus capillaire riche

    • Cellule pigmentaire

  • Lame choroido-capillaire :

    • Capillaires denses

    • Non pigmentée

  • Lame basale :

    • Elastique + collagene


  • 2 corps ciliaire

    2) Corps ciliaire

    • Entre la choroide et l’iris

    • Triangulaire à la coupe :

      • Bord centrale =

        • orbiculus ciliaire

        • couronne ciliaire

      • Bord peripherique :muscle ciliaire

      • Base anterieur : lgm pectiné + iris


    Bord centrale du corps ciliaire

    Bord centrale du corps ciliaire

    • Orbiculus ciliaire

      • = post.

      • Relié à la choroïde = ora serrata

    • Couronne ciliaire

      • 70 replis radiés = procès ciliaire

      • Relié aux fibres zonulaire = suspend cristallin


    Bord periph muscles ciliaires

    Bord periph. = Muscles ciliaires

    • Fibres meridiennes

      • Externe

      • Longitudinales

      • + myope

    • Fibres circulaires

      • Internes

      • Circulaires

      • + hypermetrope


    3 l iris

    3) L’iris

    • Diaphragme circulaire

    • Face ant. = Bleu / brune

    • Face post = brune / noire

    • Bord peripherique = angle irido-cornéen

    • Percé au centre = pupille


    3 couches de l iris

    3 couches de l’iris

    • Endothelium anterieur

    • Muscles :

      • Sphincter de la pupille = central

      • Dilatateur de la pupille = peripherique

    • Epithelium posterieur


    Vascularisation de la tunique vasculaire

    Vascularisationde la tunique vasculaire

    • Choroide :

      • Art.ciliaire courte

    • Iris :

      • Art.ciliaire longue

      • Art.ciliaire anterieur


    Veine et nerfs de la tunique vasculaire

    Veine et nerfsde la tunique vasculaire

    • Veine choroïdienne  V.vorticieneuse

    • Veine ciliaires anterieur

    • Lymphatiques : Non

    • Nerf nasal et ggl ophtalmique :

      • Parasympathique (III) = sphincter pupille

      • Sympathique = dilatateur de la pupille


    Tunique nerveuse

    Tunique nerveuse

    • 3 parties :

      • Partie iridienne

      • Partie ciliaire

      • Partie optique = retine


    Retine

    Retine :

    • Completement transparente

    • 2 zones importantes :

      • Papille du nerf optique

        • = dd + sous pole post

      • Macula

        • = au pole post

        • Fovéa centralis


    Retine structure

    Retine : structure

    • Couche pigmentaire = periph.

      • C pigmentaire

    • Couche nerveuse = centrale

      • C neurosensorielle :

      • C bipolaire

      • C ganglionnaire


    R tine c neurosensorielles

    Rétine : C Neurosensorielles

    • Photorécepteur = opsine

    • Cônes :

      • Vision précise des formes + couleur

      • Macula

    • Bâtonnets :

      • Vision crépusculaire


    R tine vascularisation

    Rétine : vascularisation

    • Art. centrale de la rétine :

      • Issue de l’art. Ophtalmique

      • 1 branche superieure

      • 1 branche inferieure

    • V. Ophtalmiques


    Structures intrabulbaires

    Structures Intrabulbaires

    • Chambres de l’œil

    • Cristallin

    • Corps vitré.


    Chambres de l oeil

    Chambres de l’oeil

    • 2 chambres limitées par l’iris :

      • Chambre anterieur

      • Chambre posterieur

    • Humeur aqueuse


    Cristallin

    Cristallin

    • Lentille convexe souple

    • Equateur

    • Zonule ciliaire


    Cristallin structure

    Cristallin : structure

    • Capsule

    • Epithelium du cristallin

    • Substance du cristallin

      • Cortex = mou

      • Noyau= ferme

      • Fibre arciformes


    Corps vitr

    Corps vitré

    • Liquide visqueux transparent

    • Centre du globe

    • En arr. cristallin = fosse hyaloide

    • Membrane vitrée

    • Canal hyaloide


    Voies optiques

    Voies optiques

    • Rétine : C. ganglionnaire

    • Nerf optique

    • Chiasma optique

    • Tractus optique

    • Corps geniculé laterale

    • Radiation optique

    • Cortex visuel


    Projection des voies optiques

    Projection des voies optiques

    • Cortico-Corticales :

      • Aire 18 = precision du mouvement

      • Aire 19 = interpretation

    • Cortico- colliculus sup

      • Images d’info non traité

    • Cortico-pulvinar

      • attentionnel


    Projection en amont

    Projection en amont

    • Chiasma  hypothalamus

      • Circadien

    • Retine  tectum

      • Colliculus superieur : saccade
