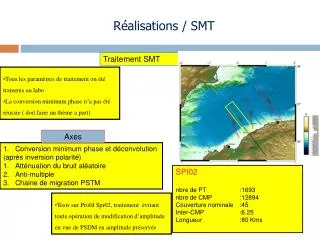

  1. Réalisations / SMT Traitement SMT • Tous les paramètres de traitement on été transmis au labo • La conversion minimum phase n’a pas été réussie ( doit faire un thème a part) Axes Conversion minimum phase et déconvolution (après inversion polarité) Atténuation du bruit aléatoire Anti-multiple Chaine de migration PSTM SPI02 nbre de PT :1693 nbre de CMP :12894 Couverture nominale :45 Inter-CMP :6.25 Longueur :80 Kms • Tests sur Profil Spi02, traitement évitant toute opération de modification d’amplitude en vue de PSDM en amplitude préservée

  2. Deconvolution( Surface consistent) Point de tir 91 Autocorrelogramme Après Avant Avant DECSC Après DECSC Avant DECSC Après DECSC Spectres d’amplitudes

  3. Antibruit (SPARN) Apres SPARN Avant SPARN

  4. CMP Avant antimultiples

  5. CMP après (SOMUL+RADON)

  6. PSTM • FLOW: • Migration 1 (vitesse 1/Smooth) • Perturbation (Vscan à I=2%) • Migration 2 (Vitesse sortie Vscan) • Perturbation (RMO à 2%) • Migration 3 (vitesse sortie RMO/Smooth)

  7. Migration /RMO( Residual move out)

  8. Portion de stack (Brut)

  9. Portion de stack après PSTM Pull up

  10. Spi02 traitement à bord

  11. Spi02 après PSTM

  12. comparaison Spi02 Ligne SH N S

  13. SPI-02 SH S
