Presentation Transcript


D a integrace odbavovac ch syst m

ČD a integrace odbavovacích systémů

Martin Čejka, Odbor strategie a informatiky GŘ ČD

České dráhy, a.s., www.cd.cz


D a integrace odbavovac ch syst m

Představení Českých drah, a.s.

České dráhy - partner pro integraci odbavovacích systémů IDS

Základní informace o ČD a.s.

  • 78 600 zaměstnanců (největší zaměstnavatel v ČR)

  • 50,66 miliard korun celkové tržby a výnosy, z toho tržby z osobní dopravy 5,05 miliard Kč, dotace osobní dopravy 7,24 miliard Kč

  • 172 milionů přepravených osob (z toho 21 milionů v rámci IDS)

  • 4 675 osobních vozů

  • 791 motorových vozů

  • 95 elektrických jednotek

  • 1 373 motorových lokomotiv

  • 938 elektrických lokomotiv (všechny trakce)

    zdroj: koncept Výroční zprávy ČD 2003

České dráhy, a.s., www.cd.cz


D a integrace odbavovac ch syst m

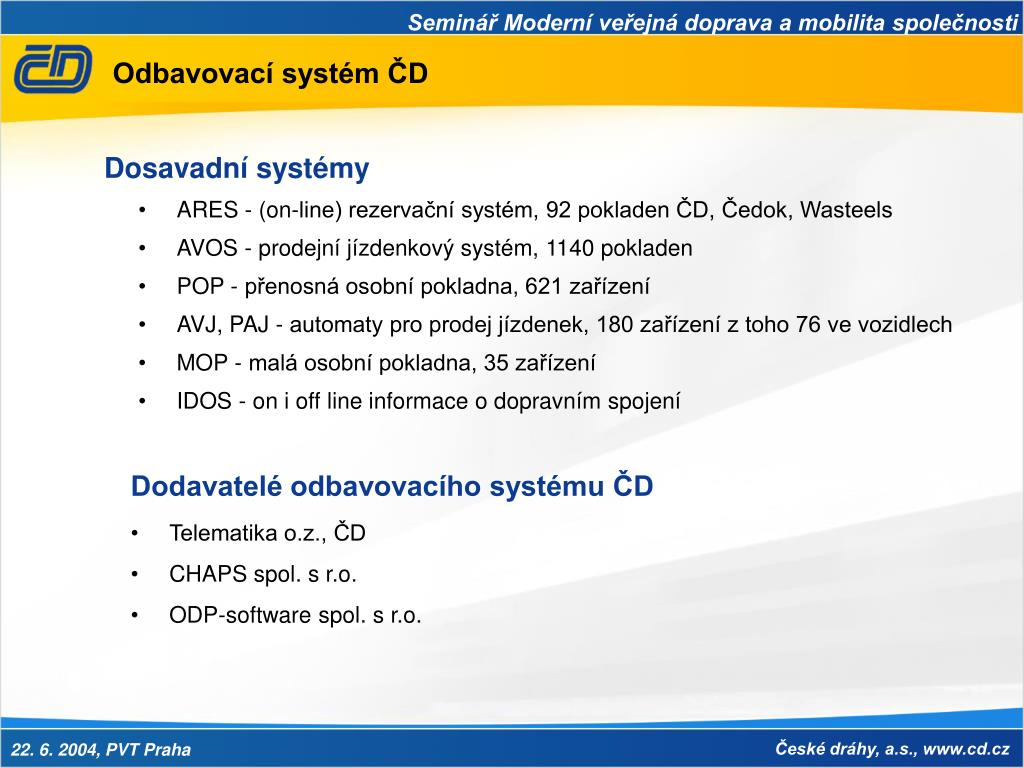

Odbavovací systém ČD

Dosavadní systémy

  • ARES - (on-line) rezervační systém, 92 pokladen ČD, Čedok, Wasteels

  • AVOS - prodejní jízdenkový systém, 1140 pokladen

  • POP - přenosná osobní pokladna, 621 zařízení

  • AVJ, PAJ - automaty pro prodej jízdenek, 180 zařízení z toho 76 ve vozidlech

  • MOP - malá osobní pokladna, 35 zařízení

  • IDOS - on i off line informace o dopravním spojení

Dodavatelé odbavovacího systému ČD

  • Telematika o.z., ČD

  • CHAPS spol. s r.o.

  • ODP-software spol. s r.o.

České dráhy, a.s., www.cd.cz


D a integrace odbavovac ch syst m

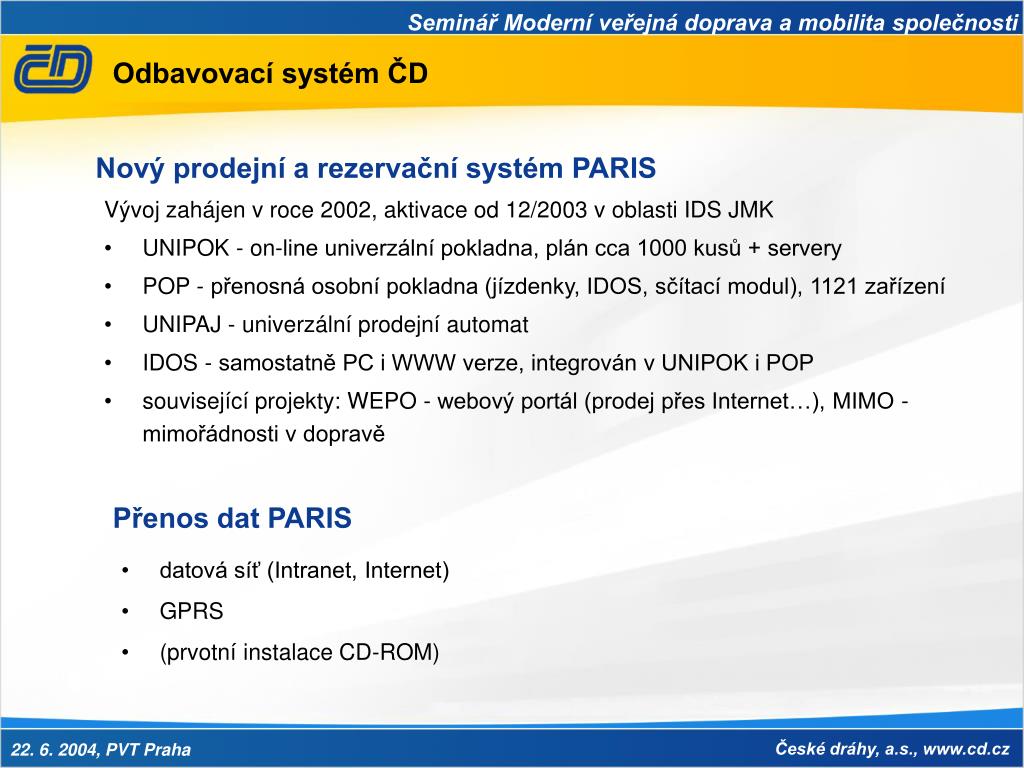

Odbavovací systém ČD

Nový prodejní a rezervační systém PARIS

Vývoj zahájen v roce 2002, aktivace od 12/2003 v oblasti IDS JMK

  • UNIPOK - on-line univerzální pokladna, plán cca 1000 kusů + servery

  • POP - přenosná osobní pokladna (jízdenky, IDOS, sčítací modul), 1121 zařízení

  • UNIPAJ - univerzální prodejní automat

  • IDOS - samostatně PC i WWW verze, integrován v UNIPOK i POP

  • související projekty: WEPO - webový portál (prodej přes Internet…), MIMO - mimořádnosti v dopravě

Přenos dat PARIS

  • datová síť (Intranet, Internet)

  • GPRS

  • (prvotní instalace CD-ROM)

České dráhy, a.s., www.cd.cz


D a integrace odbavovac ch syst m

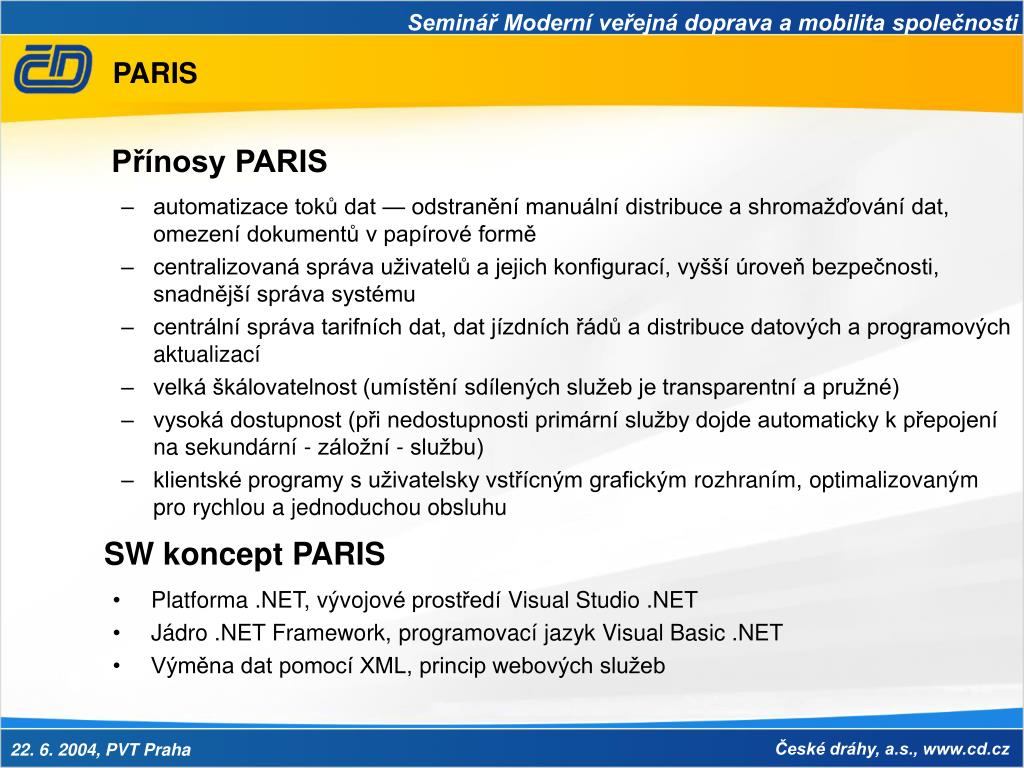

PARIS

Přínosy PARIS

  • automatizace toků dat — odstranění manuální distribuce a shromažďování dat, omezení dokumentů v papírové formě

  • centralizovaná správa uživatelů a jejich konfigurací, vyšší úroveň bezpečnosti, snadnější správa systému

  • centrální správa tarifních dat, dat jízdních řádů a distribuce datových a programových aktualizací

  • velká škálovatelnost (umístění sdílených služeb je transparentní a pružné)

  • vysoká dostupnost (při nedostupnosti primární služby dojde automaticky k přepojení na sekundární - záložní - službu)

  • klientské programy s uživatelsky vstřícným grafickýmrozhraním, optimalizovaným pro rychlou a jednoduchou obsluhu

SW koncept PARIS

  • Platforma .NET, vývojové prostředíVisual Studio .NET

  • Jádro .NET Framework, programovací jazyk Visual Basic .NET

  • Výměna dat pomocí XML, princip webových služeb

České dráhy, a.s., www.cd.cz


D a integrace odbavovac ch syst m

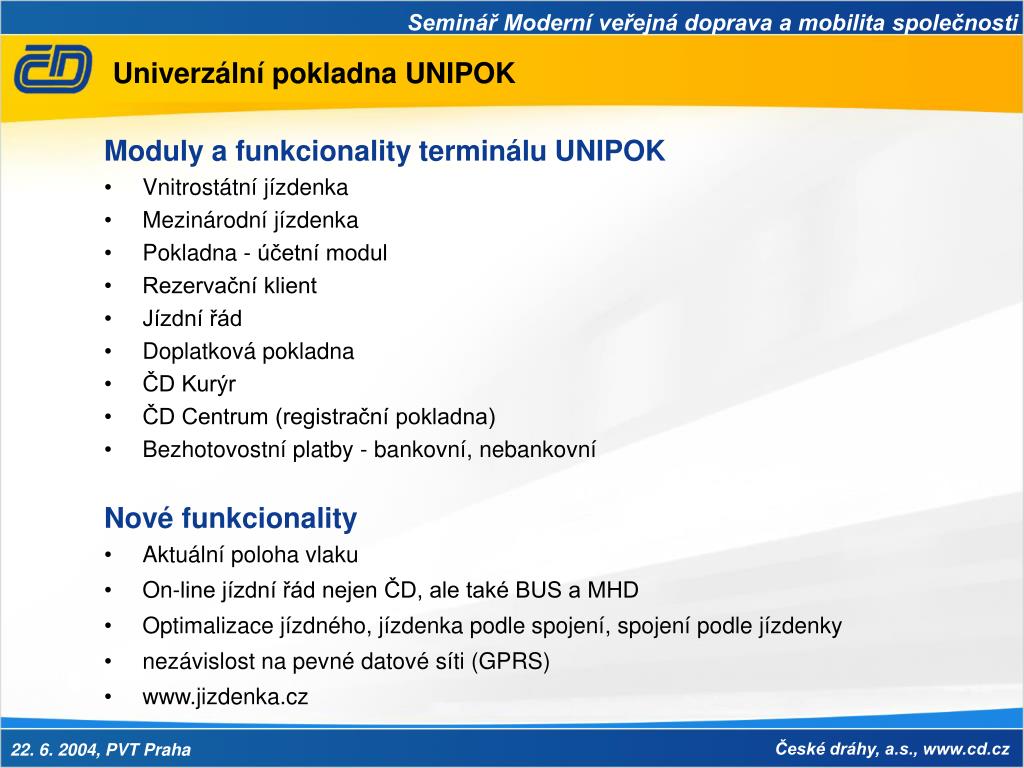

Univerzální pokladna UNIPOK

Moduly a funkcionality terminálu UNIPOK

  • Vnitrostátní jízdenka

  • Mezinárodní jízdenka

  • Pokladna - účetní modul

  • Rezervační klient

  • Jízdní řád

  • Doplatková pokladna

  • ČD Kurýr

  • ČD Centrum (registrační pokladna)

  • Bezhotovostní platby - bankovní, nebankovní

Nové funkcionality

  • Aktuální poloha vlaku

  • On-line jízdní řád nejen ČD, ale také BUS a MHD

  • Optimalizace jízdného, jízdenka podle spojení, spojení podle jízdenky

  • nezávislost na pevné datové síti (GPRS)

  • www.jizdenka.cz

České dráhy, a.s., www.cd.cz


D a integrace odbavovac ch syst m

Autorizační systém

Databáze

instancí

Databáze

uživatelů

Primární pokladna

Primární pokladna

Primární pokladna

Mezinárodní jízdenky

Mezinárodní jízdenky

Mezinárodní jízdenky

Vnitrostátní jízdenky

Vnitrostátní jízdenky

Vnitrostátní jízdenky

Rezervační klient

Rezervační klient

Rezervační klient

Jízdní řády

Jízdní řády

Jízdní řády

Doplatková pokladna

Doplatková pokladna

Doplatková pokladna

ČD Kurýr

ČD Kurýr

ČD Kurýr

ČD Centrum

ČD Centrum

ČD Centrum

UNIPOK

UNIPOK

UNIPOK

UNIPOK

UNIPOK

UNIPOK

UNIPOK

UNIPOK

UNIPOK

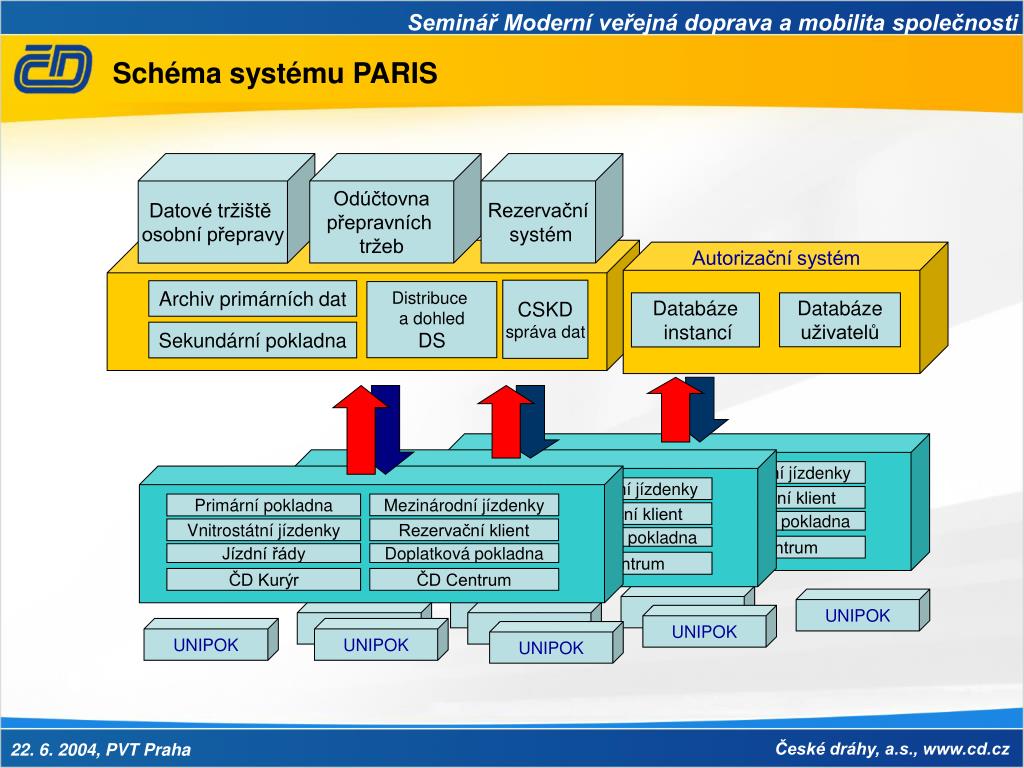

Schéma systému PARIS

Datové tržiště

osobní přepravy

Odúčtovna

přepravních

tržeb

Rezervační

systém

CSKD

správa dat

Archiv primárních dat

Distribuce

a dohled

DS

Sekundární pokladna

České dráhy, a.s., www.cd.cz


D a integrace odbavovac ch syst m

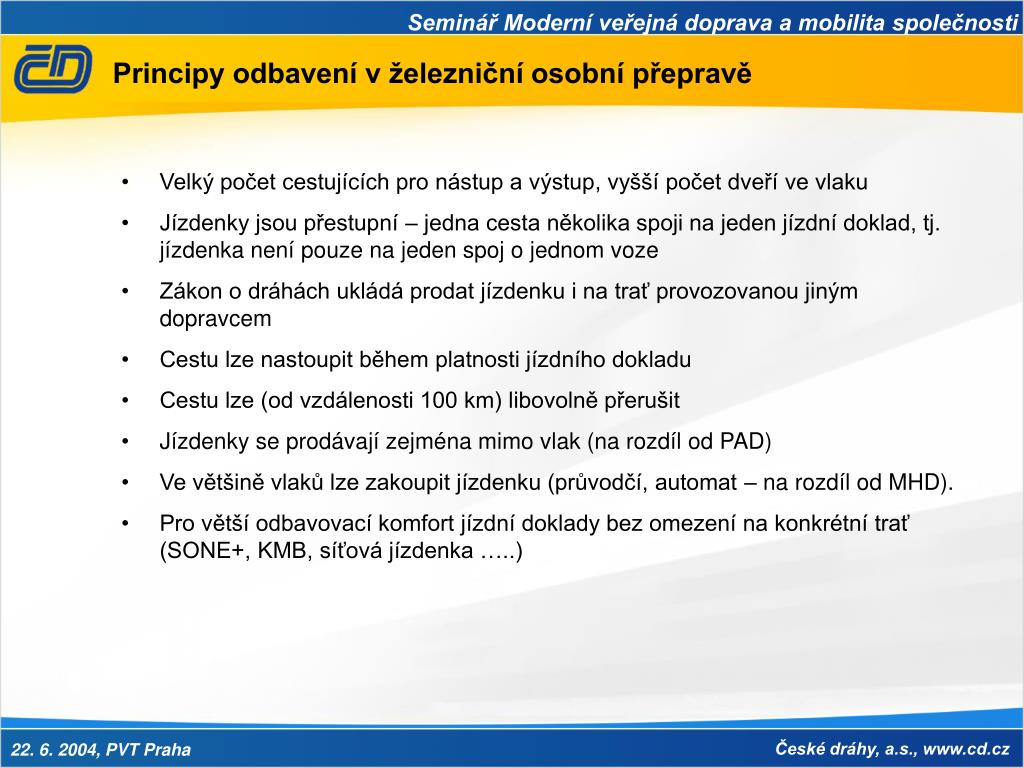

Principy odbavení v železniční osobní přepravě

  • Velký počet cestujících pro nástup a výstup, vyšší počet dveří ve vlaku

  • Jízdenky jsou přestupní – jedna cesta několika spoji na jeden jízdní doklad, tj. jízdenka není pouze na jeden spoj o jednom voze

  • Zákon o dráhách ukládá prodat jízdenku i na trať provozovanou jiným dopravcem

  • Cestu lze nastoupit během platnosti jízdního dokladu

  • Cestu lze (od vzdálenosti 100 km) libovolně přerušit

  • Jízdenky se prodávají zejména mimo vlak (na rozdíl od PAD)

  • Ve většině vlaků lze zakoupit jízdenku (průvodčí, automat – na rozdíl od MHD).

  • Pro větší odbavovací komfort jízdní doklady bez omezení na konkrétní trať (SONE+, KMB, síťová jízdenka …..)

České dráhy, a.s., www.cd.cz


D a integrace odbavovac ch syst m

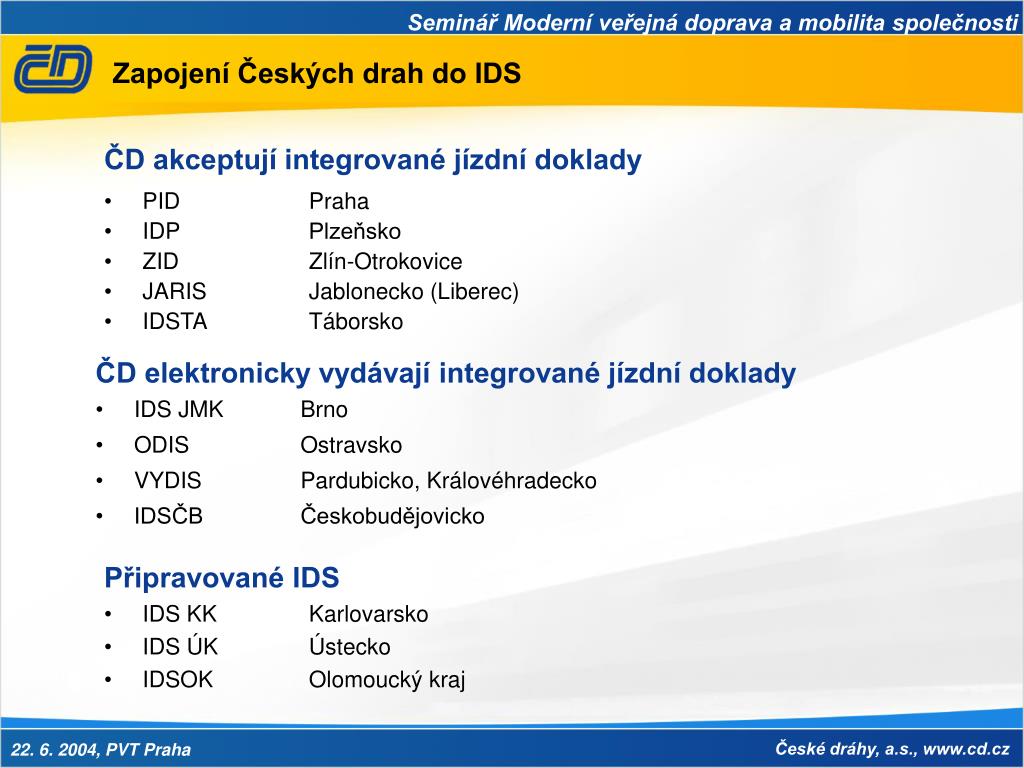

Zapojení Českých drah do IDS

ČD akceptují integrované jízdní doklady

  • PID Praha

  • IDP Plzeňsko

  • ZIDZlín-Otrokovice

  • JARIS Jablonecko (Liberec)

  • IDSTATáborsko

ČD elektronicky vydávají integrované jízdní doklady

  • IDS JMK Brno

  • ODIS Ostravsko

  • VYDISPardubicko, Královéhradecko

  • IDSČB Českobudějovicko

Připravované IDS

  • IDS KKKarlovarsko

  • IDS ÚKÚstecko

  • IDSOK Olomoucký kraj

České dráhy, a.s., www.cd.cz


D a integrace odbavovac ch syst m

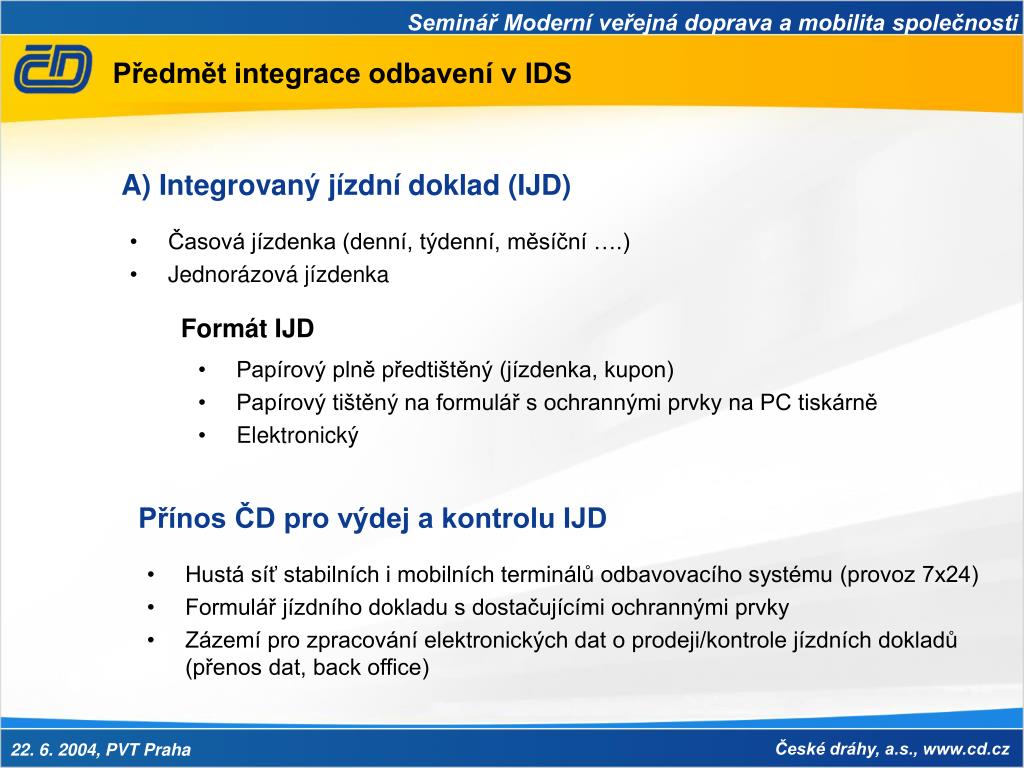

Předmět integrace odbavení v IDS

A) Integrovaný jízdní doklad (IJD)

  • Časová jízdenka (denní, týdenní, měsíční ….)

  • Jednorázová jízdenka

Formát IJD

  • Papírový plně předtištěný (jízdenka, kupon)

  • Papírový tištěný na formulář s ochrannými prvky na PC tiskárně

  • Elektronický

Přínos ČD pro výdej a kontrolu IJD

  • Hustá síť stabilních i mobilních terminálů odbavovacího systému (provoz 7x24)

  • Formulář jízdního dokladu s dostačujícími ochrannými prvky

  • Zázemí pro zpracování elektronických dat o prodeji/kontrole jízdních dokladů (přenos dat, back office)

České dráhy, a.s., www.cd.cz


D a integrace odbavovac ch syst m

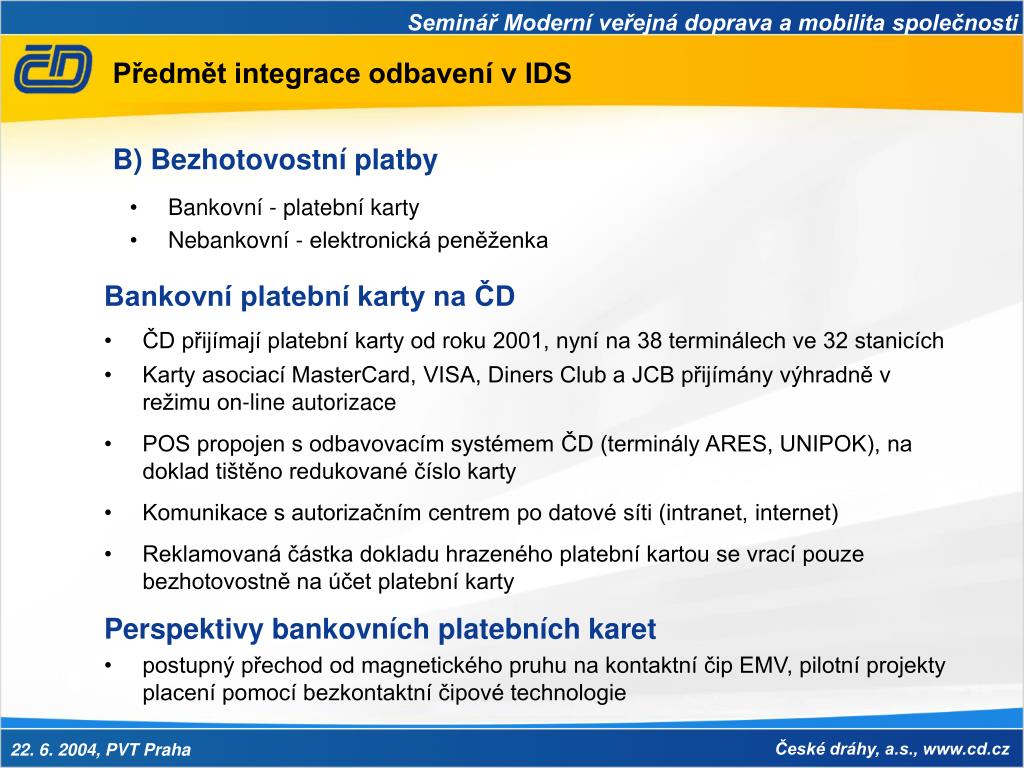

Předmět integrace odbavení v IDS

B) Bezhotovostní platby

  • Bankovní - platební karty

  • Nebankovní - elektronická peněženka

Bankovní platební karty na ČD

  • ČD přijímají platební karty od roku 2001, nyní na 38 terminálech ve 32 stanicích

  • Karty asociací MasterCard, VISA, Diners Club a JCB přijímány výhradně v režimu on-line autorizace

  • POS propojen s odbavovacím systémem ČD (terminály ARES, UNIPOK), na doklad tištěno redukované číslo karty

  • Komunikace s autorizačním centrem po datové síti (intranet, internet)

  • Reklamovaná částka dokladu hrazeného platební kartou se vrací pouze bezhotovostně na účet platební karty

Perspektivy bankovních platebních karet

  • postupný přechod od magnetického pruhu na kontaktní čip EMV, pilotní projekty placení pomocí bezkontaktní čipové technologie

České dráhy, a.s., www.cd.cz


D a integrace odbavovac ch syst m

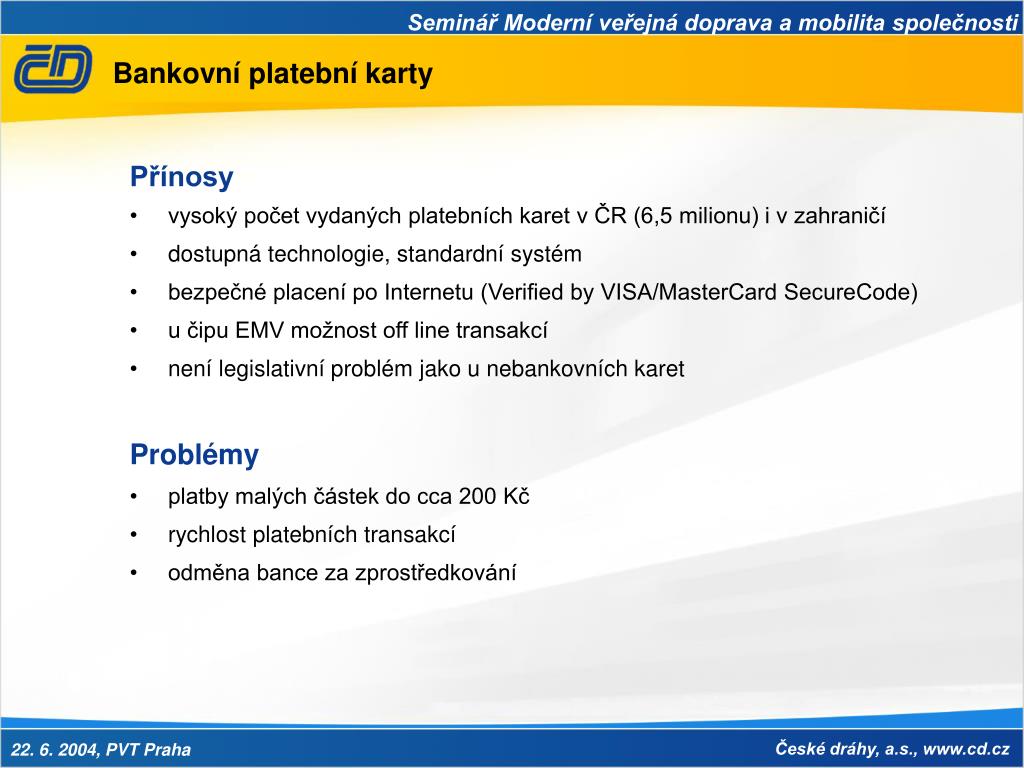

Bankovní platební karty

Přínosy

  • vysoký počet vydaných platebních karet v ČR (6,5 milionu) i v zahraničí

  • dostupná technologie, standardní systém

  • bezpečné placení po Internetu (Verified by VISA/MasterCard SecureCode)

  • u čipu EMV možnost off line transakcí

  • není legislativní problém jako u nebankovních karet

    Problémy

  • platby malých částek do cca 200 Kč

  • rychlost platebních transakcí

  • odměna bance za zprostředkování

České dráhy, a.s., www.cd.cz


D a integrace odbavovac ch syst m

Problémy plošné integrace a přístup ČD

Problémy integrace

  • Odbavení náhodných cestujících

  • Právní úprava (Zákon o platebním styku, Zákon o ochraně osobních údajů, kodifikace elektronické jízdenky, ….)

  • Lokální standardy odbavovacích systémů, vycházejících z místních podmínek a z technologie rozhodujících regionálních dopravců

  • Neexistence celostátních standardů odbavovacích systémů IDS

Přístup Českých drah

  • Celosíťový operátor IDS s vlastní technologií (odlišnosti proti PAD a MHD)

  • Zájem prosadit standardizaci prvků odbavovacích systémů v IDS.

  • Vlastní karetní program (pracovně “Modrá karta”), nový tarifní systém s prvky věrnostního programu

  • Nabídka využití nového odbavovacího systému ČD

  • Neohrozit dříve realizované investice jiných dopravců do odbavovacích systémů

České dráhy, a.s., www.cd.cz


D a integrace odbavovac ch syst m

Bezkontaktní čipové karty

Bezkontaktní čipová karta

  • Optimální medium pro identifikaci, rychlé bezhotovostní platby a elektronickou jízdenku

  • Krátká doba transakce

  • Necitlivost na znečištění a klimatické vlivy

  • Dlouhá životnost karty

Standardizace bezkontaktní čipové karty pro dopravu

  • V dubnu 2004 pracovní skupina pro standardy dopravní bezkontaktní čipové karty (Mikroelektronika, EM Test ČR, CHAPS, ODP-software, SVT ČSAD, PVT a LogicaCMG).

  • Cílem iniciativy ČD definovat standardy otevřené platformy “dopravní” karty, standardy vhodnou formou prosadit a případně založit pro přípravu a/nebo realizaci záměru zájmové sdružení.

  • V delším horizontu možný vznik národního operátora pro systém (dopravních) čipových karet.

České dráhy, a.s., www.cd.cz


D a integrace odbavovac ch syst m

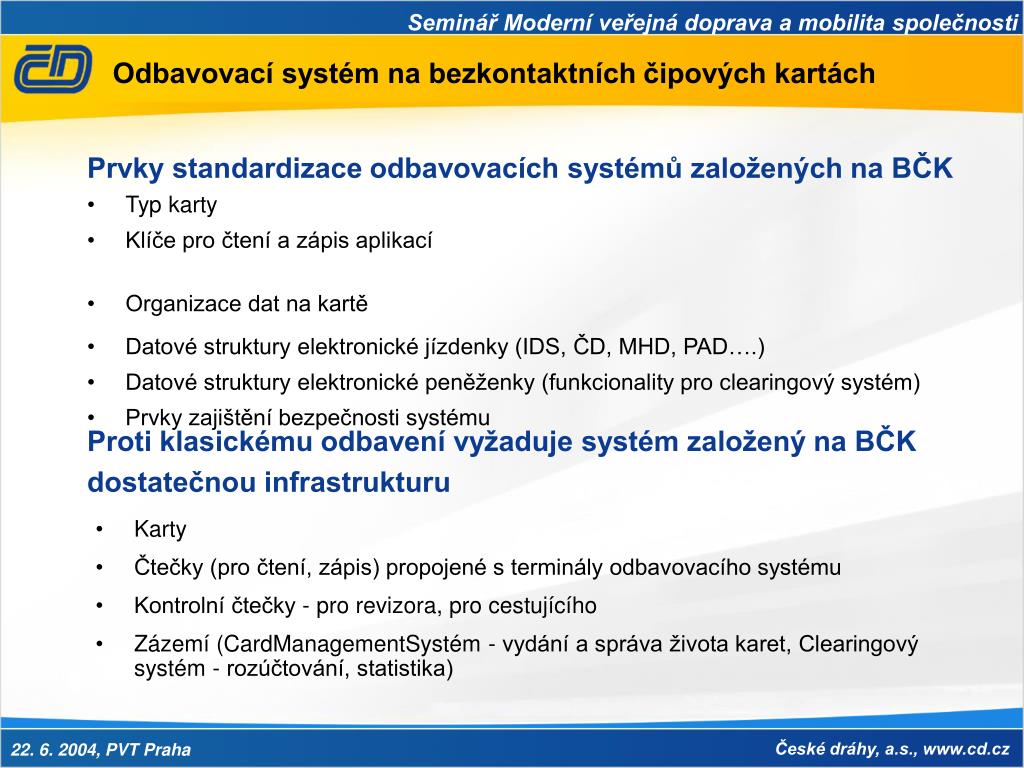

Odbavovací systém na bezkontaktních čipových kartách

Prvky standardizace odbavovacích systémů založených na BČK

  • Typ karty

  • Klíče pro čtení a zápis aplikací

  • Organizace dat na kartě

  • Datové struktury elektronické jízdenky (IDS, ČD, MHD, PAD….)

  • Datové struktury elektronické peněženky (funkcionality pro clearingový systém)

  • Prvky zajištění bezpečnosti systému

Proti klasickému odbavení vyžaduje systém založený na BČK

dostatečnou infrastrukturu

  • Karty

  • Čtečky (pro čtení, zápis) propojené s terminály odbavovacího systému

  • Kontrolní čtečky - pro revizora, pro cestujícího

  • Zázemí (CardManagementSystém - vydání a správa života karet, Clearingový systém - rozúčtování, statistika)

České dráhy, a.s., www.cd.cz


D a integrace odbavovac ch syst m

Odbavovací systém na bezkontaktních čipových kartách

Infrastruktura karetního systému je nákladná, optimálním řešením je sdílení

Sdílení karet

  • Bankovní platební karty doplněné o samostatný bezkontaktní čip

  • Městské karty (Plzeňská karta…..)

  • Dopravní karty jednotlivých dopravců (MHD, PAD, ….)

  • Identifikační průkazy (Karty ISIC, Studentské průkazy, stravovací karty….)

Sdílení aplikací na kartách

  • aplikace pro jednorázovou jízdenku

  • elektronická peněženka

Sdílení platebních terminálů

  • kombinované POS pro bankovní aplikace a bezkontaktní aplikace

  • prodejní automaty s funkcí kontroly záznamu na čipu

Sdílení clearingového centra

České dráhy, a.s., www.cd.cz


D a integrace odbavovac ch syst m

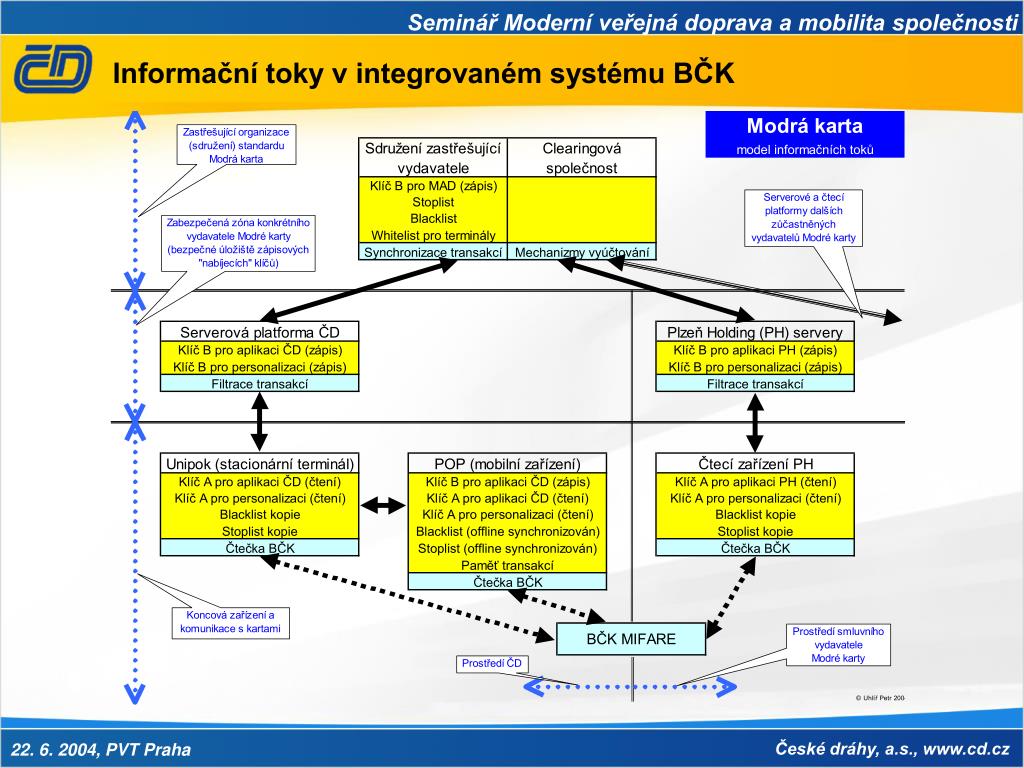

Informační toky v integrovaném systému BČK

České dráhy, a.s., www.cd.cz


D a integrace odbavovac ch syst m

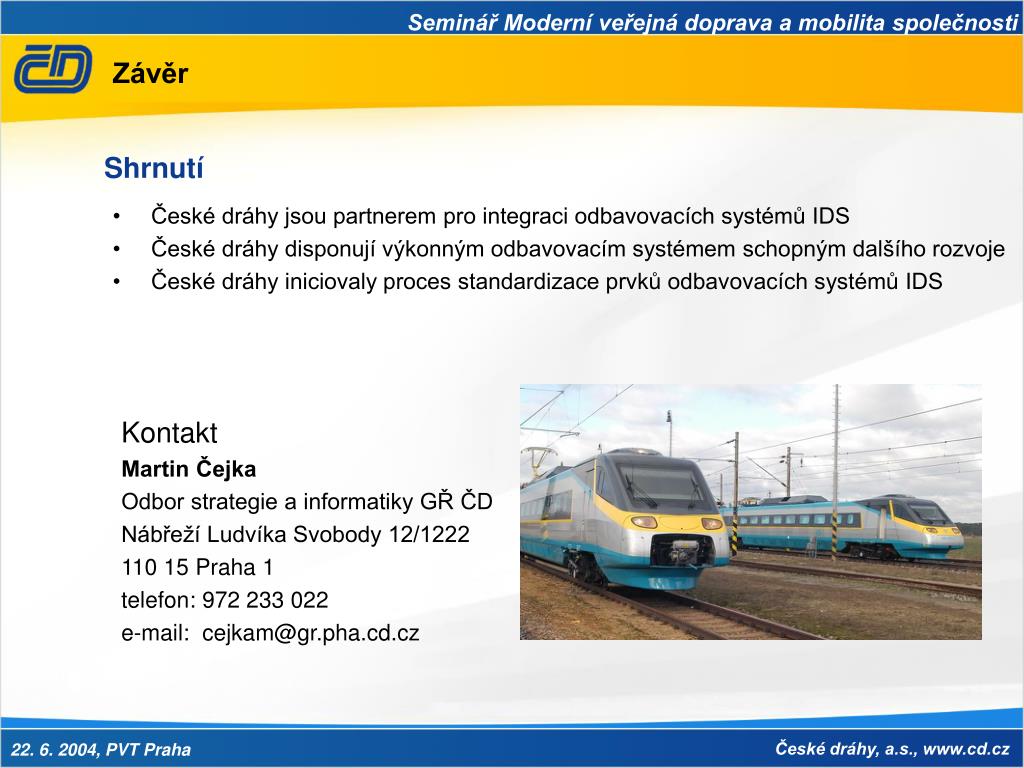

Závěr

Shrnutí

  • České dráhy jsou partnerem pro integraci odbavovacích systémů IDS

  • České dráhy disponují výkonným odbavovacím systémem schopným dalšího rozvoje

  • České dráhy iniciovaly proces standardizace prvků odbavovacích systémů IDS

Kontakt

Martin Čejka

Odbor strategie a informatiky GŘ ČD

Nábřeží Ludvíka Svobody 12/1222

110 15 Praha 1

telefon: 972 233 022

e-mail: [email protected]

České dráhy, a.s., www.cd.cz
