  1. Bab 2 MENGINSTAL SOFTWARE JARINGAN DAN MENGOPERASIKANNYA

  2. Menginstal Software JaringandanMengoperasikannya • D • I • S • U • S • U • N • Oleh : 1. Lily Agustina 2. NesyaAulia 3. PutriNazli 4. PutriRamadhani 5. SitiMasita R. TP : 2012-2013 SMK LAKSAMANA MARTADINATA

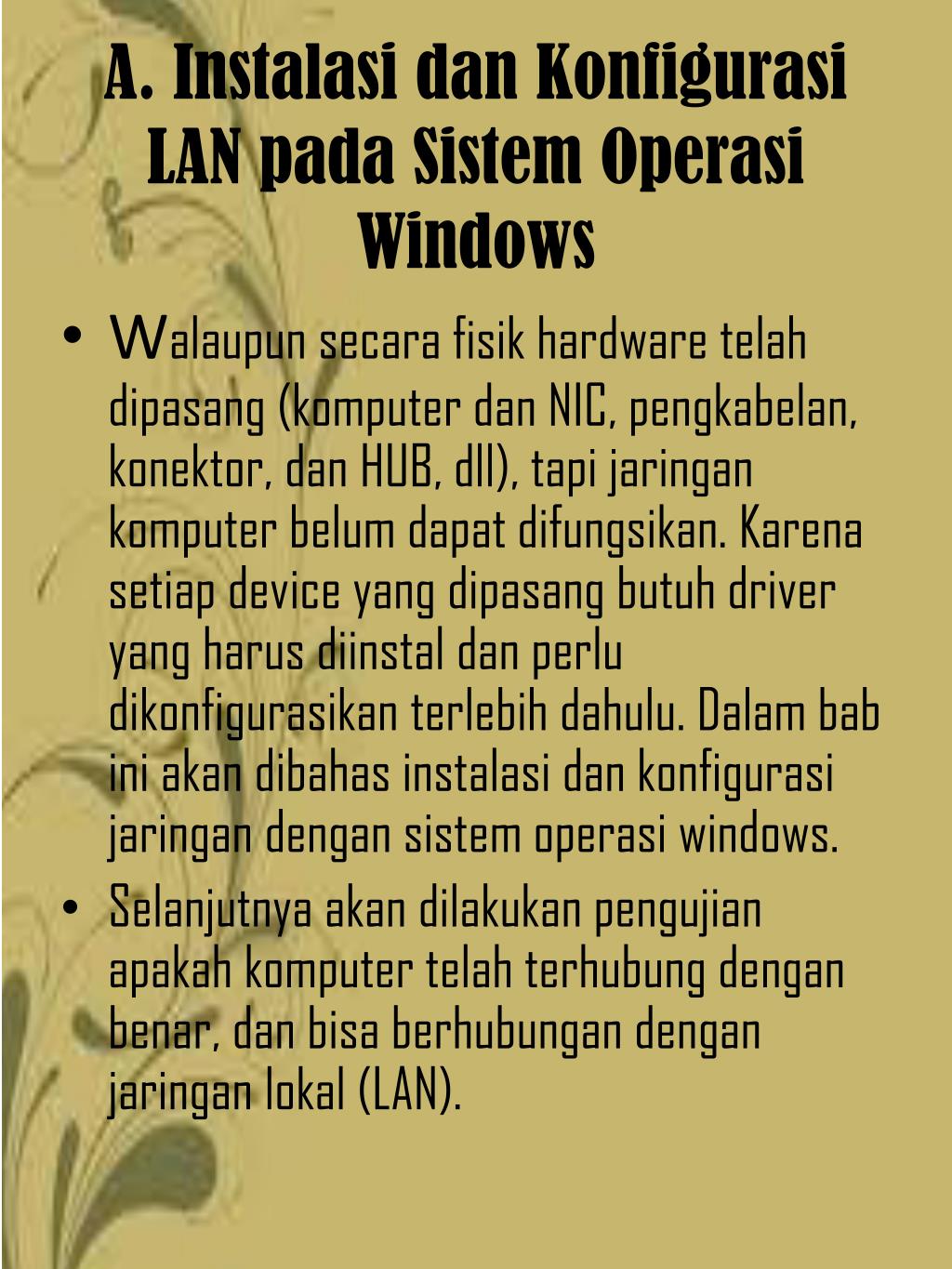

  3. A. InstalasidanKonfigurasi LAN padaSistemOperasi Windows • Walaupunsecarafisik hardware telahdipasang (komputerdan NIC, pengkabelan, konektor, dan HUB, dll), tapijaringankomputerbelumdapatdifungsikan. Karenasetiap device yang dipasangbutuh driver yang harusdiinstaldanperludikonfigurasikanterlebihdahulu. Dalambabiniakandibahasinstalasidankonfigurasijaringandengansistemoperasi windows. • Selanjutnyaakandilakukanpengujianapakahkomputertelahterhubungdenganbenar, danbisaberhubungandenganjaringanlokal (LAN).

  4. 1)  Mengidentifikasikomputerdidalamjaringan • 1)  Mengidentifikasikomputerdidalamjaringan • Komputerdengansistemoperasi Windows 98 didalamjaringankomputerharusmenggunakannama yang unikuntukmenghindariadanyatumpang-tindihdengankomputer lain. Untukmemberikannamadapatmengikutilangkah-langkahberikut : • a)     PilihStart, Settings, danControl Panel. • b)     Double-klikikonNetwork danklik tab Identification. • Akanmunculkotak dialog sepertigambar…. • c)     Masukkannamakomputer, workgroup dandeskripsikomputeruntukkomputer yang akandigunakan. • d)     KlikOK. • GambarKotak Dialog untukMemberikanNamaKomputernalamJaringan

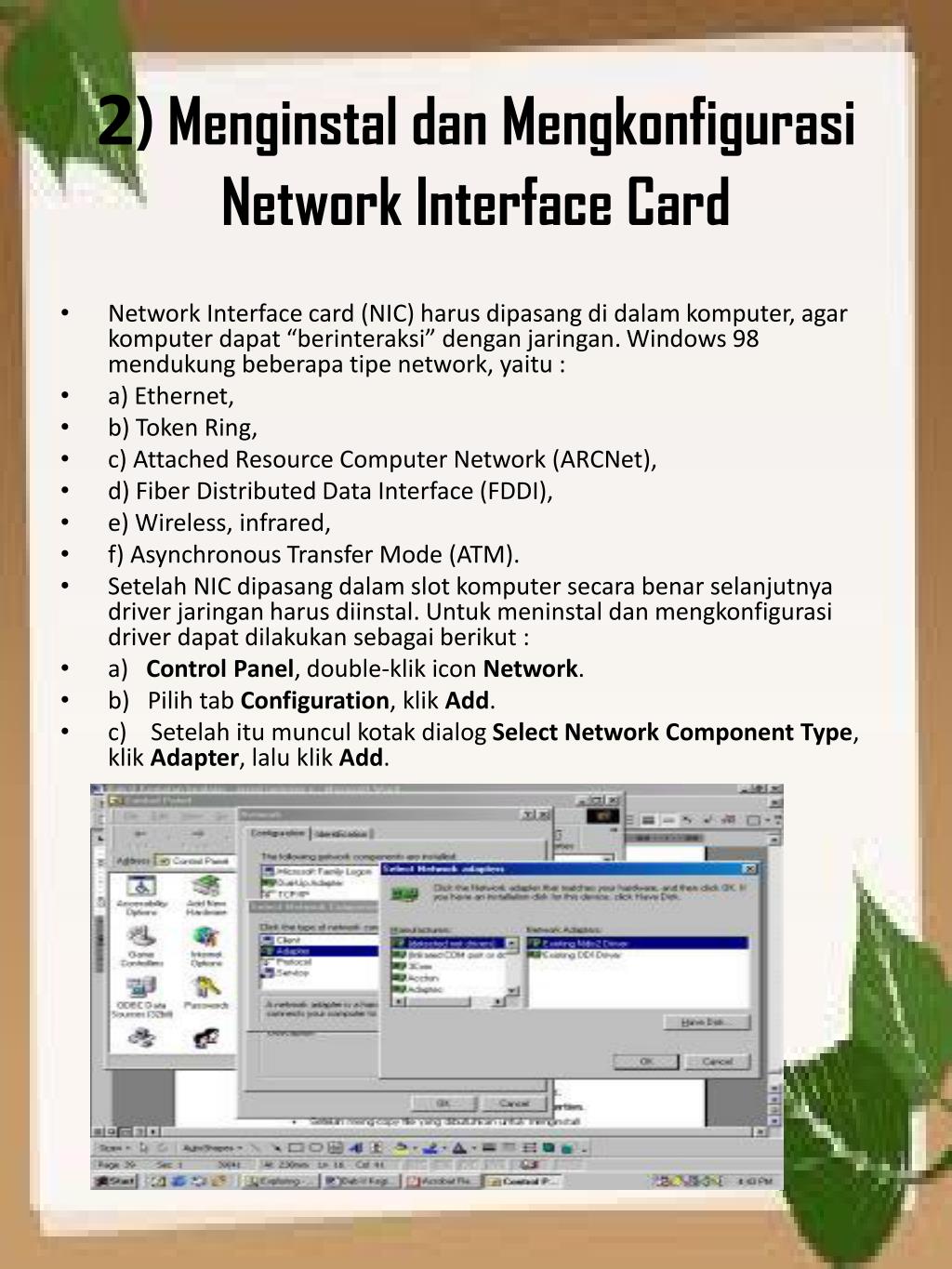

  5. 2) MenginstaldanMengkonfigurasi Network Interface Card • Network Interface card (NIC) harusdipasangdidalamkomputer, agar komputerdapat “berinteraksi” denganjaringan. Windows 98 mendukungbeberapatipe network, yaitu : • a) Ethernet, • b) Token Ring, • c) Attached Resource Computer Network (ARCNet), • d) Fiber Distributed Data Interface (FDDI), • e) Wireless, infrared, • f) Asynchronous Transfer Mode (ATM). • Setelah NIC dipasangdalam slot komputersecarabenarselanjutnya driver jaringanharusdiinstal. Untukmeninstaldanmengkonfigurasi driver dapatdilakukansebagaiberikut : • a)   Control Panel, double-klik icon Network. • b)   Pilih tab Configuration, klikAdd. • c)    Setelahitumunculkotak dialog Select Network Component Type, klikAdapter, laluklikAdd.

  6. 3) MenginstalProtokolJaringan • Untukdapat “berkomunikasi” dalamjaringankomputer, komputerharusmempunyaiprotokol. Prosedur yang dapatdilakukanuntukmenginstallprotokoljaringanadalah : • a)    BukaControl Panel dan double-klik icon Network. • b)   Dalam tab ConfigurasiklikAdd. • c)    Padakotak dialog Select Network Component Type, pilihProtocol danklikAdd. • d)   PilihManufacturer danNetwork Protocol danklikOK. • GambarKotak Dialog untukMenginstalProtokol

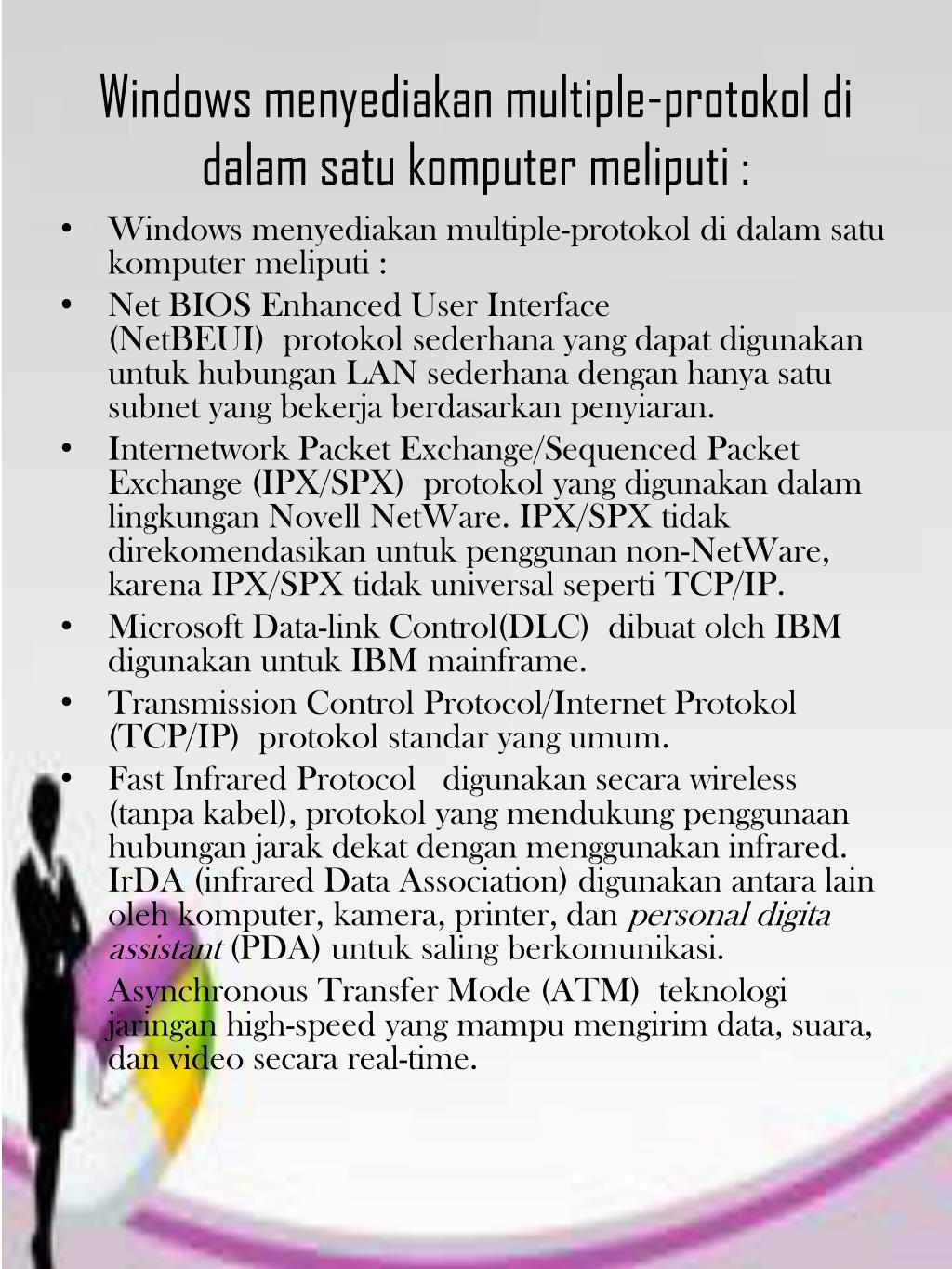

  7. Windows menyediakan multiple-protokoldidalamsatukomputermeliputi : • Windows menyediakan multiple-protokoldidalamsatukomputermeliputi : • Net BIOS Enhanced User Interface (NetBEUI)  protokolsederhana yang dapatdigunakanuntukhubungan LAN sederhanadenganhanyasatu subnet yang bekerjaberdasarkanpenyiaran. • Internetwork Packet Exchange/Sequenced Packet Exchange (IPX/SPX)  protokol yang digunakandalamlingkungan Novell NetWare. IPX/SPX tidakdirekomendasikanuntukpenggunan non-NetWare, karena IPX/SPX tidak universal seperti TCP/IP. • Microsoft Data-link Control(DLC)  dibuatoleh IBM digunakanuntuk IBM mainframe. • Transmission Control Protocol/Internet Protokol (TCP/IP)  protokolstandar yang umum. • Fast Infrared Protocol   digunakansecara wireless (tanpakabel), protokol yang mendukungpenggunaanhubunganjarakdekatdenganmenggunakan infrared. IrDA (infrared Data Association) digunakanantara lain olehkomputer, kamera, printer, danpersonal digita assistant (PDA) untuksalingberkomunikasi. • Asynchronous Transfer Mode (ATM)  teknologijaringan high-speed yang mampumengirim data, suara, dan video secara real-time.

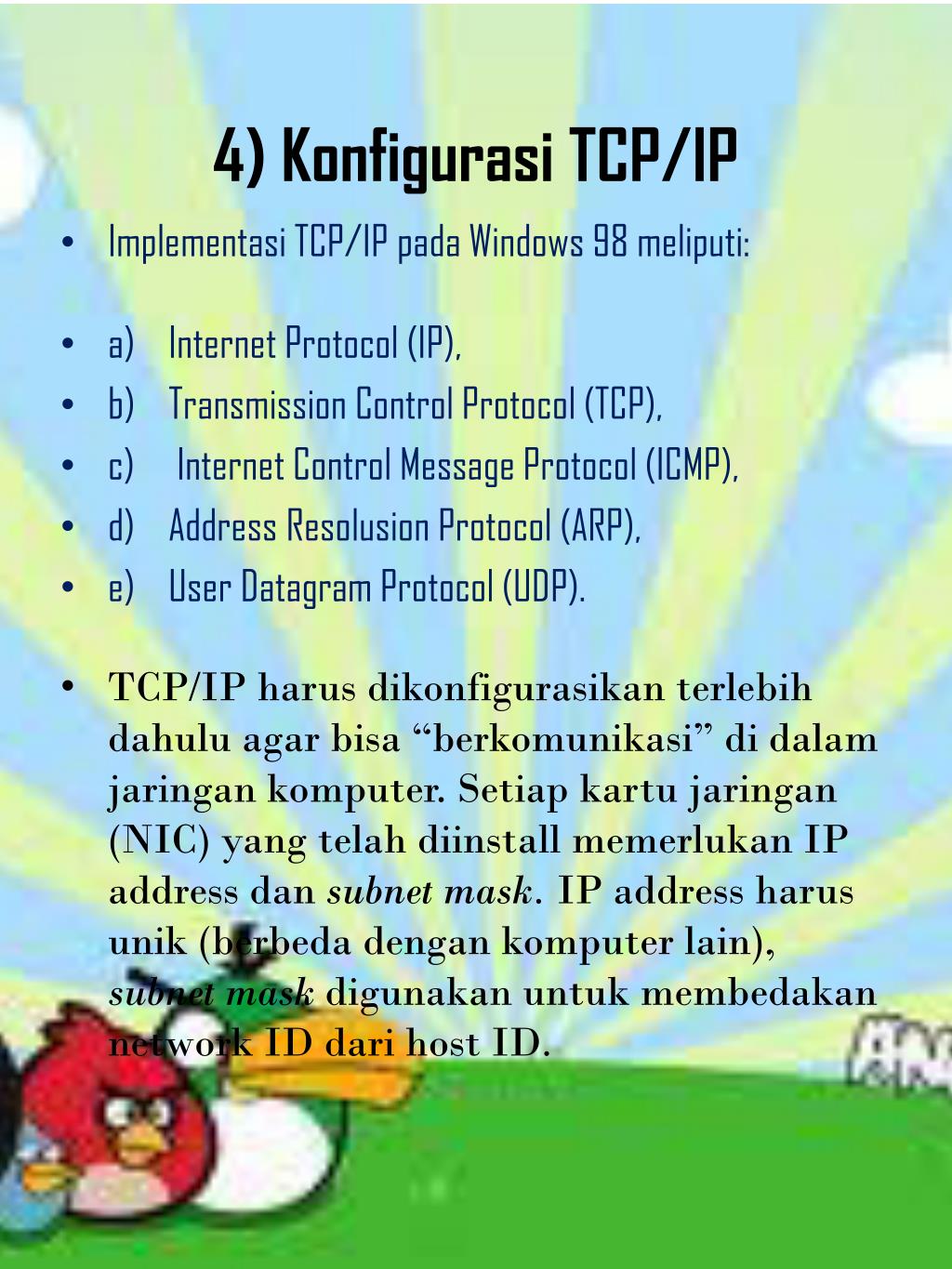

  8. 4) Konfigurasi TCP/IP • Implementasi TCP/IP pada Windows 98 meliputi: • a)    Internet Protocol (IP), • b)    Transmission Control Protocol (TCP), • c)     Internet Control Message Protocol (ICMP), • d)    Address Resolusion Protocol (ARP), • e)    User Datagram Protocol (UDP). • TCP/IP harusdikonfigurasikanterlebihdahulu agar bisa “berkomunikasi” didalamjaringankomputer. Setiapkartujaringan (NIC) yang telahdiinstallmemerlukan IP address dansubnet mask. IP address harusunik (berbedadengankomputer lain), subnet maskdigunakanuntukmembedakan network ID dari host ID.

  9. 5) Memberikan IP Address • IP address dan subnet mask dapatdiberikansecaraotomatismenggunakan Dynamic Host Configuration Protocol (DHCP) ataudiisisecara manual. • Prosedur yang dilakukanuntukmengisikan IP address : • a)    BukaControl Panel dan double-klik icon Network. • b)   Di dalam tab Configuration, klik TCP/IP yang adadalamdaftaruntukkartujaringan yang telahdiinstall. • c)    KlikProperties. • GambarKotak Dialog untukMemberikan IP Address

  10. a)    Di dalam tab IP Address, terdapat 2 pilihan: • Obtain an IP address automatically • IP address akandiperolehmelaluifasilitas DHCP. DHCP berfungsiuntukmemberikan IP address secaraotomatispadakomputer yang menggunakanprotokol TCP/IP. DHCP bekerjadenganrelasi client-server, dimana DHCP server menyediakansuatukelompok IP address yang dapatdiberikanpada DHCP client. Dalammemberikan IP address ini, DHCP hanyameminjamkan IP address tersebut. Jadipemberian IP address iniberlangsungsecaradinamis. Specify an IP address • IP address dan subnet mask diisisecara manual. • b)   KlikOK. • c)    Jikadiperlukanmasukkembalikedalamkotak dialog TCP/IP Properties, klik tab Gateway, masukkannomoralamat server. • d)   KlikOK. • e)    Jikadiperlukanuntukmengaktifkan Windows Internet Naming Service (WINS) server, kembalikedalamkotak dialog TCP/IP Properties, klik tab WINS Configuration, danklikEnable WINS Resolution sertamasukannomoralamat server. • f)     Jikadiperlukanuntukmengaktifkan domain name system (DNS), kembalikedalamkotak dialog TCP/IP Properties, klik tab DNS Configuration, klikEnable DNS, masukkannomoralamat server. • g)   KlikOK.

  11. 6) Menguji/Test Jaringan • Setelahprosesinstalasidankonfigurasisistemjaringan(baik hardware maupun software) selesai, makaperludilakukan test/uji.  Hal inidimaksudkanuntukmelihatapakahinstalasi (mulaidarimemasangkabelsampaidengankonfigurasisistemsecara software) telahdilakukandenganbenar. • Untukmengetest TCP/IP, salahsatucaranyadapatdilakukandenganinstruksiipconfig yang dijalankan under DOS. • GambarTest TCP/IP Menggunakanipconfig

  12. MemeriksaKoneksiJaringan^_^ • Untukmendeteksiapakahhubungankomputerdenganjaringansudahberjalandenganbaik, utilitaspingdapatdigunakan. • GambarUtilitasPinguntukMemeriksaKoneksiJaringan

  13. UtilitasPing ^_^ • Utilitas ping digunakanuntukmengecekapakahjaringankitasudahbisaberfungsidanterhubungdenganbaik, misalkanpadagambardiatasterlihatperintah ping LocalHost, jikakitamelihatadakeluarpesanReplay form No IP ( 127.0.0.1 )besarnyaberapa bites danwaktunyaberapadetikitumenandakanbahwaperintahuntukmenghubungkankeLocalHostdapatberjalandanditerimadenganbaik, namunseandainyajikakitamelakukan ping untuknomor IP yang tidakdikenalsepertigambar 20 diatasmakaakandikeluarkanpesanRequest Time Out yang berartinomor IP tidakdikenaldalamjaringantersebut ( ping 192.168.0.90 ). Untuklebihjelasnyaperhatikancontohberikut : • Misalkanandatelah men-setup 2 buah terminal denganalamat IP 202.159.0.1 dan 202.159.0.2, andadapatmelakukan test ping di mode dos denganmengetik “PING 202.159.0.2″ dari terminal dengan IP address 202.159.0.1 danandaakanmendapatkanresponseperti : • Pinging 202.159.0.2 with 32 bytes of data: • Reply from 202.159.0.2: bytes=32 time<10ms TTL=32 • Reply from 202.159.0.2: bytes=32 time<10ms TTL=32 • Reply from 202.159.0.2: bytes=32 time<10ms TTL=32 • Reply from 202.159.0.2: bytes=32 time<10ms TTL=32

  14. Catatan : TTL adalah Time To Live, yaitubatasanwaktu agar paket data tersebuttidakmengambangdijaringan

  15. PengertiandanManfaatSharing Device • sharing berartiberbagidan device berartialayataukelengkapan, sehingga sharing device yang dimaksuddalamkonteksinidapaatdiartikansebagaiberbagaiperalatan (sumberdaya ) dan data ( informasi ) dalambentuk file, gambar, musik, printer dansebagainya. Tujuanutamadarishaing device adalahuntukmempermudahkinerjasuatukomputer yang salingberhubungandalamsuatujaringan. • Alat(sumberdaya ) yang dapatdisharing ( dibagikan ) dalamjaringanberupa :1. Printer2. Scanner3. Hardisk4. Floppy disk drive5. CD ROM drive6. File ataufolder

  16. D. Melakukan Sharing Folder,Printer,HardDisk,dan CD-ROM Drive •  Cara inisangatpraktisuntukmengirimkanberkasataudokumendanprosesnyasangatcepat. Berikutlangkah-lakngkah sharing file atau folder pada windows 7Syaratuntukberbagidokumen (Sharing file) : • Koneksijaringanantarkomputer • Aktivasi Permission Share • Gunakan Password jikainginlebihamandalammembagikanberkasataudokumen (option) • Langkah 1 • Cara terlebihdahulu folder ataudirektori yang dibagikan :

  17. Langkah 2 • Aktifkan permission share

  18. Langkah 3 • HasilAktivasi share

  19. Cara mengambil file yang sudahdishareataudibagikan • A. Denganmenggunakanalamatatau IP Adress • Langkah 1 • harusmengetahuialamat host yang telahmemberikanaksesuntukmengambil file kepada user Langkah 2 • masukkanalamatatau IP Adress

  20. B. Denganmenggunakannamakomputer • Langkah 1 • Harusmengetahuinamakomputer yang telahmemberikanaksesuntukmengambil file kapada user Langkah 2 • Masukkannamakomputerpadakolomaddrespada windows explorer

  21. C. Menggunakan Password gunauntukkeamananpada Share Folder • Langkah 1 • Membuat Password

  22. Langkah 2 • Memberiakses password untuk share • Sumber : http://fikrismkn1cjr.blogspot.com/2013/04/cara-sharing-file-atau-folder-pada.html#ixzz2TsH79A2N

  23. sharing printer: • sharing printer: • PertamaInstalkandulu driver printer anda • Sambungkankabel UTP ataubisalewatjaringanapa pun mis(Adhoc) asalkanterkoneksikesemua PC . • Setelahitukasih IP Address keseluruh PC anda • Lalu setting pada PC server yang mempunyai printer lalu sharing printernya, Jikasahabattidaktahucaranyabisaikutilangkahberikut : • Pertama setting dulupada sharing nya agar pas nantidibukatidakmemerlukan password dankitabisamemakainyatidakhanyamembacanyasaja . Inidiacaranya : BukaStart > Control Panel > Network and Internet > Network and Sharing Center > Change advance sharing setting, "TURN ON kansemuakecuali yang Password Protected Sharing itucentang TURN OFF agar pas nantikitamemakainyatidakmenggunakan password. Jikaandakurangjelasperhatikangambarberikut:

  24. Okesetelahitukitaakan men Sharing printernya agar semua PC dapatmenggunakan printer tersebuttanpange print di server , OkeCaranyasepertiberikut : • 1. BukaStart > Devices And Printer > Klikkananpada printer yang akandi sharing > Pilih tab "sharing" lalucentangpadaopsi "Share this Folder"  • 2., Klik “Additionel drivers”, agar printer share bisadiaksesolehsistemoperasiberbeda (missal Windows XP), makaCentangx64danx86. •     5.  Sekarangkita Settingpada PC client agar kitabisamenggunakan printer yang telahdisharingtadidi PC kitasendiridengancara :  • Buka Start > Devices And Printer  • Pada window Device and Printers, klik “Add a printer” pada menu bagianatas. • PilihAdd network, wireless, or Bluetooth printer, laluklik Next.

  25. Padatahapberikutnyaandatinggalmengikutilangkah-langkahnyasajaatauklik Next, Next , Next dan Finish . • Sekangandabisamenggunakan printer server di PC anda.  hhemudahkan ?? Tanpaandaharusmondar-mandirke PC server . itukanribet . hehe sumberinformasi : http://dickysahabat.blogspot.com/2013/04/cara-sharing-printer-lewat-jaringan.html http://dickysahabat.blogspot.com/2013/04/cara-sharing-printer-lewat-jaringan.html

  26. Sharing CD-ROOM : • 1. Klik Start, kemudianmasukke My Computer • 2. Klikkananpada CD-ROM yang akandi share, kemudianklik Share and Security • 3. Kliktulisan If you ........ 5. Jikaberhasil, makaakanmuncul icon tanganpadasisi icon yang dishare

  27. 4. Centang "Share this folder on the network". Kemudianberinamapada "Share name“ 5. Jikaberhasil, makaakanmuncul icon tanganpadasisi icon yang dishare.

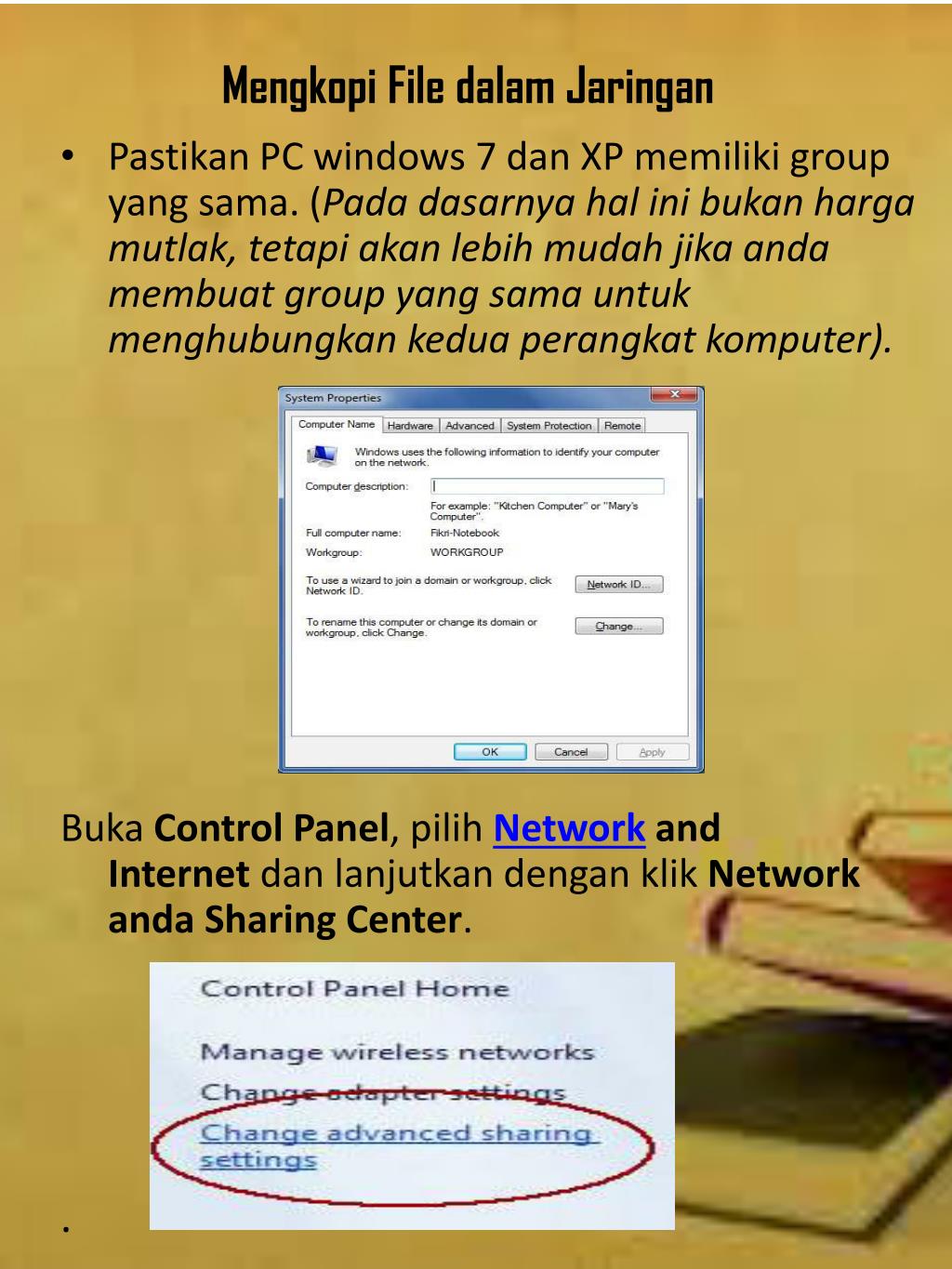

  28. Mengkopi File dalamJaringan • Pastikan PC windows 7 dan XP memiliki group yang sama. (Padadasarnyahalinibukanhargamutlak, tetapiakanlebihmudahjikaandamembuat group yang samauntukmenghubungkankeduaperangkatkomputer). BukaControl Panel, pilihNetwork and InternetdanlanjutkandenganklikNetwork anda Sharing Center. .

  29. Klik Change Advanced Sharing Setting danrubahsemua setting agar mengijinkankomputer lain bisamengakseskomputer windows 7 ini. Kalauperlu, jangangunakanpilihan password protection sharing agar orang yang mengakseskomputerandatidakperlulagimengaksesmenggunakan password (Demikeamanan data-data anda, janganpernahgunakanpilihaninipadajaringanpublikseperti hotspot dikafe, mall atauwilayahpublik yang lain). • Setelahitu, klikSave Changes. • Lanjutkandenganmembuat folder yang akandi share dengankomputer lain. • Buka windows explorer danbuat folder baru. Klikkanan folder tersebutdanpilihproperties.

  30. Mencetakdokumenmenggunakan sharing Printer 1. BukaControl Panel > Printer and Faxes, klikkananpadaPrinterAnda > PilihSharing. DalamcontohinisayapakaiPrinter Epson C90 Stylus Series. 2. Selanjutnyaakanmuncul Tab Sharing Properties sepertidibawahini. PastikanAndamemilih Checkbox Share this printer, BerinamasesukaAndadanakhiridenganklik OK. Jikaadapermintaan CD Windows, ataukonfirmasidari printer sharing, pilih “Just Enable File and Printer Sharing” danKlikOK.

  31. 3. Sampaidisini setting komputer host sudahselesai.SelanjutnyaTahapkedua, yakni Setting Printer dikomputerklien. Berikutlangkah-langkahnya:1. BukaControl Panel > Printer and Faxes > Pada tab disebelahkiripilih Add a Printer. Lebihjelasnyaperhatikangambarberikut: 4. SelanjutnyaakanterbukaAdd Printer Wizard, KlikNext.

  32. 5.Pilihtipe printer yang akandigunakan, pastikanAndamemilihNetwork Printer > Next • 6. Browse printer padajaringanAnda, pastikanAndatidaksalahalamatakhiridenganNext

  33. 7. Komputerakanmengkonfirmasiapakah Printer Jaringaniniakandijadikan Printer Utama? Pilihsesuaikebutuhan. SayamenyarankanAndapilihYes > Next • 8. AkhiriWizarddenganklikFinish. • Andasudahberhasilmengkoneksikankomputerklienke printer jaringan. Berikutnya, silakanAnda print sebuahdokumendarikomputerklienmenggunakan printer yang barusajaAnda setting.

  34. Demikianlahpersentasidarikami,jikaadasalahkataataumateri yang kurangmohondimaklumi,karenatidakadamanusia yang taklekangdarikesalahan….. Thanks ^_^
