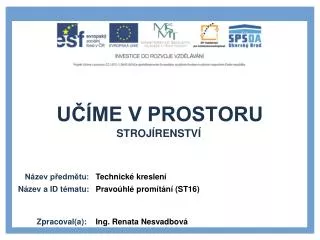

Technick kreslen

  • Technické kreslení

  • Pravoúhlé promítání (ST16)

  • Ing. Renata Nesvadbová

  • Strojírenství


Pravo hl prom t n

Pravoúhlé promítání


Pravo hl prom t n1

PRAVOÚHLÉ PROMÍTÁNÍ

Nejrozšířenější metoda promítání.

Objekt promítáme na max. šest průměten rovnoběžnými promítacími přímkami, které svírají s průmětnou pravý úhel.

Metody pravoúhlého promítání:

  • Promítání v 1. kvadrantu – promítání „evropské“

    Objekt leží mezi pozorovatelem a průmětnou (metoda používaná v Evropě).

  • Promítání ve 3. kvadrantu – promítání „americké“

    Objekt leží pro pozorovatele za průmětnami.


Prom t n v 1 kvadrantu

PROMÍTÁNÍ V 1. KVADRANTU

Sdružené pohledy na zobrazovaný objekt – promítání v 1. kvadrantu


Prom t n v 1 kvadrantu1

PROMÍTÁNÍ V 1. KVADRANTU

Sdružené pohledy na rotační objekt – promítání v 1. kvadrantu


Pravidla pro kreslen sou st

PRAVIDLA PRO KRESLENÍ SOUČÁSTÍ

  • Počet obrazů volíme co nejmenší, ale těleso musí být úplně a jasně zobrazeno

  • Musíme dodržet pravidla pravoúhlého promítání

  • Pohled zepředu má nejlépe vystihnout tvar součásti

  • Součást má být zobrazena ve funkční nebo výrobní poloze (rotační součásti)

  • Viditelné hrany a obrysy se kreslí souvislou tlustou čarou

  • Neviditelné hrany se kreslí čárkovanou tenkou čarou, ale jen pokud je to nutné pro objasnění tvaru (nejčastěji vnitřního)


Volba po tu pohled

VOLBA POČTU POHLEDŮ

  • Pravidla pro volbu pohledů

    • pohled zepředu musí být na výkrese vždy nakreslen

    • pohled shora má přednost před pohledem zdola

    • pohled zleva má přednost před pohledem zprava

Součást zobrazená třemi pohledy pravoúhlého promítání


Volba po tu pohled1

VOLBA POČTU POHLEDŮ

Součást zobrazená pouze dvěma pohledy pravoúhlého promítání


Zobrazen slo it ho t lesa

ZOBRAZENÍ SLOŽITÉHO TĚLESA

Složitá součást zobrazená třemi pohledy pravoúhlého promítání


Seznam pou it ch zdroj

Seznam použitých zdrojů

  • KLETEČKA, Jaroslav a FOŘT Petr. Technické kreslení. Vyd. 1. Brno: CP Books, 2005, 252 s. ISBN 80-251-0498-2
