1. Rescate Vertical, Cuerdas y Nudos Elaborado por Allen Blanco R.

2. CUERDAS • Las cuerdas se hallan compuestas por un ALMA y una CORAZA, el almaconfiere a la cuerda la correcta proporción entre resistencia y elasticidad, mientrasque el entramado de la coraza nos proporciona una mayor o menor manejabilidady protege el alma de la abrasión. Bomberos Costa Rica

3. Construcción • El interior de la cuerda está compuesto porinfinidad de capilares de fibra de 0.1 mm dediámetro que forman los cordones. • Estos cordones se entrelazan mediantetres sistemas: • Torsión, que puede ser a la derecha oizquierda • Trenzado, en cuerdas de granelasticidad. • Paralelo, empleado en cuerdas conmuy poca elasticidad. Bomberos Costa Rica

4. Construcción Bomberos Costa Rica

5. Carácterísticas • Elongación • Peso por unidad de longitud • Diametro • Longitud • Color • Resistencia Estática o punto de quiebra • Resistencia a la Abrasión • Coeficiente de choque • Maniobrabilidad • Impermeabilización Bomberos Costa Rica

6. Cuerdas Naturales • Durante muchos años, la cuerda de fibra natural fue el principal tipo de cuerda utilizada para el rescate. • Las cuerdas de fibra natural se fabrican de manila, sisal y algodón. • Sin embargo, después de largas pruebas y evaluaciones, ya no se acepta el uso de cuerdas de fibras naturales para las aplicaciones de salvamento. Bomberos Costa Rica

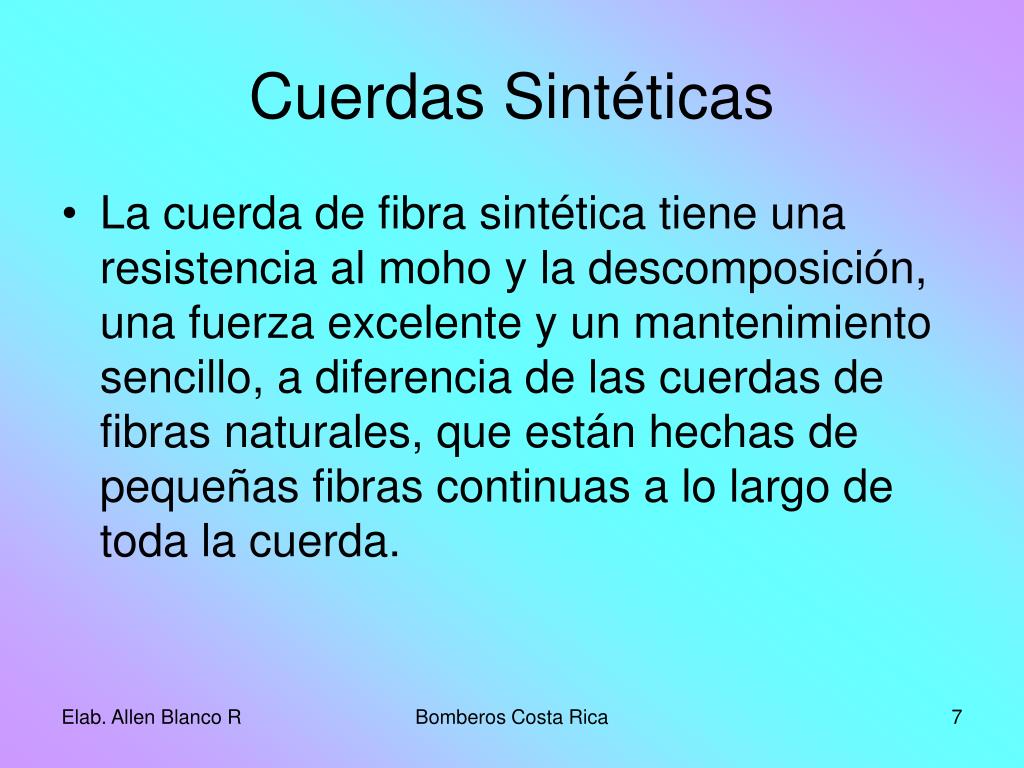

7. Cuerdas Sintéticas • La cuerda de fibra sintética tiene una resistencia al moho y la descomposición, una fuerza excelente y un mantenimiento sencillo, a diferencia de las cuerdas de fibras naturales, que están hechas de pequeñas fibras continuas a lo largo de toda la cuerda. Bomberos Costa Rica

8. Cuerdas Dinámicas • La cuerda dinámica (elástica) se utiliza cuando existe la posibilidad de una caída, como cuando se escala una montaña. • La cuerda dinámica esta diseñada para tener una gran elasticidad sin romperse y poder reducir el choque de impacto en los escaladores y en sus sistemas de anclaje en caídas. • La cuerda dinámica tiene la característica de mayor estiramiento de un 17% a un 21% que otras cuerdas, Bomberos Costa Rica

9. Cuerdas Estáticas • La cuerda estática (no elástica)es la que se escoge en la mayoría de los incidentes de rescate. Está diseñada para tener una elasticidad baja sin romperse, lo que la hace más adecuada para subir y bajar cargas pesadas. • La cuerda estática se utiliza para alzamientos, rescates, bajar en rapel y en situaciones en las que no es probable que se produzca una caída o en las que sólo pueden producirse caídas de una altura baja. Bomberos Costa Rica

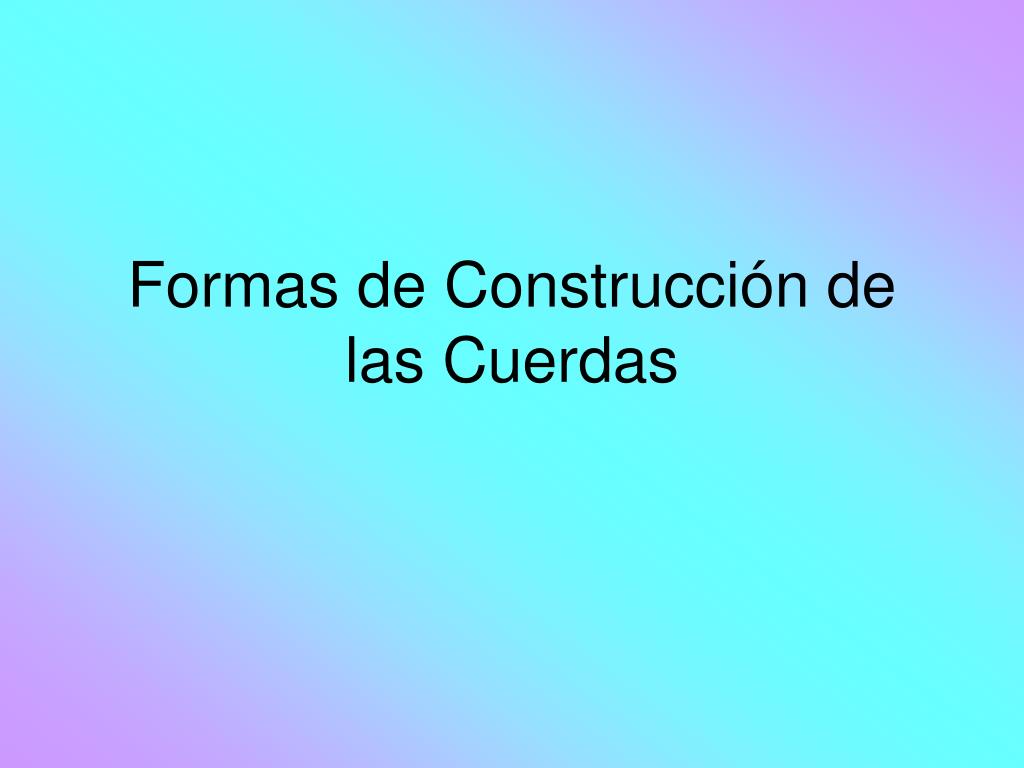

10. Formas de Construcción de las Cuerdas

11. Cuerdas Torcidas • Las cuerdas torcidas se construyen con hilos trenzados que forman una espiral. La cuerda torcida es susceptible de sufrir abrasiones y otros tipos de daños físicos. • Esta construcción deja expuestas las tres hebras de carga en varios puntos a lo largo de la cuerda. Aunque esta exposición permite una inspección más fácil, también significa que cualquier daño afecta inmediatamente a la fuerza de la cuerda. Bomberos Costa Rica

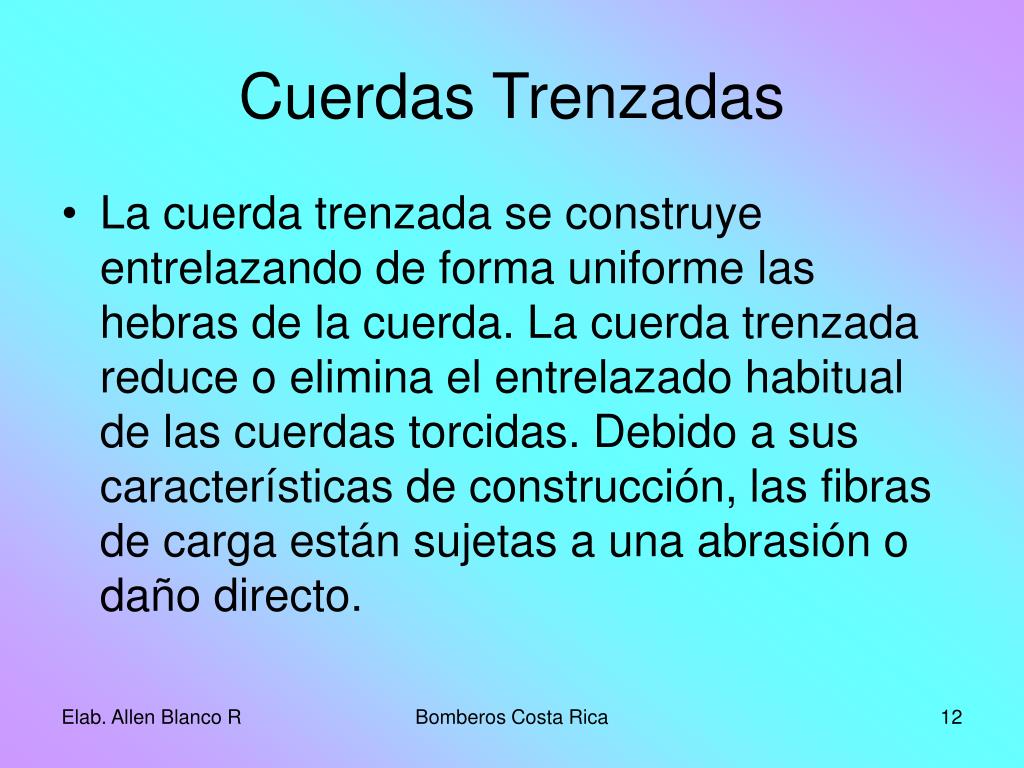

12. Cuerdas Trenzadas • La cuerda trenzada se construye entrelazando de forma uniforme las hebras de la cuerda. La cuerda trenzada reduce o elimina el entrelazado habitual de las cuerdas torcidas. Debido a sus características de construcción, las fibras de carga están sujetas a una abrasión o daño directo. Bomberos Costa Rica

13. Cuerda de Trenzado Doble • Este tipo de cuerda está formada por un núcleo trenzado y un revestimiento también trenzado. El revestimiento tiene un patrón cruzado. • La cuerda de trenzado doble es muy fuerte. • La mitad de su fuerza recae en el revestimiento y la otra en el núcleo. Bomberos Costa Rica

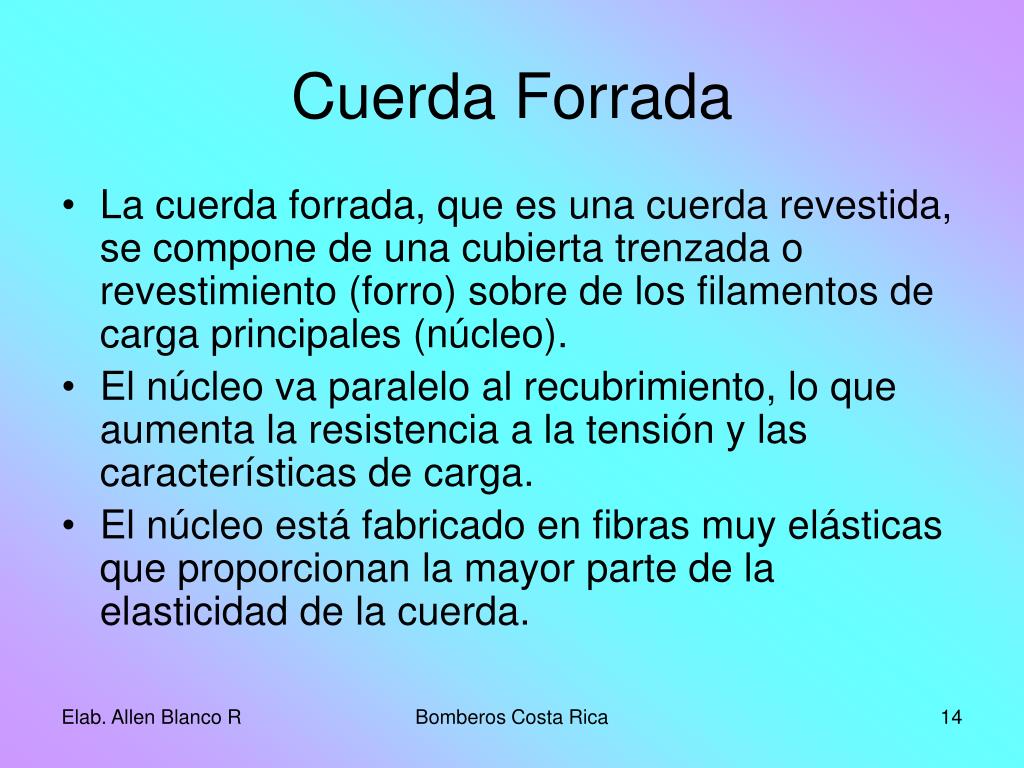

14. Cuerda Forrada • La cuerda forrada, que es una cuerda revestida, se compone de una cubierta trenzada o revestimiento (forro) sobre de los filamentos de carga principales (núcleo). • El núcleo va paralelo al recubrimiento, lo que aumenta la resistencia a la tensión y las características de carga. • El núcleo está fabricado en fibras muy elásticas que proporcionan la mayor parte de la elasticidad de la cuerda. Bomberos Costa Rica

15. Cuerda Flotante • La cuerda flotante está diseñada para efectuar trabajos sobre el agua. Entre sus materiales encontramos nylon y polipropileno. • Su característica principal es que flota en el agua, es utilizada por el cuerpo de bomberos durante rescate en ríos o en aguas turbias. Bomberos Costa Rica

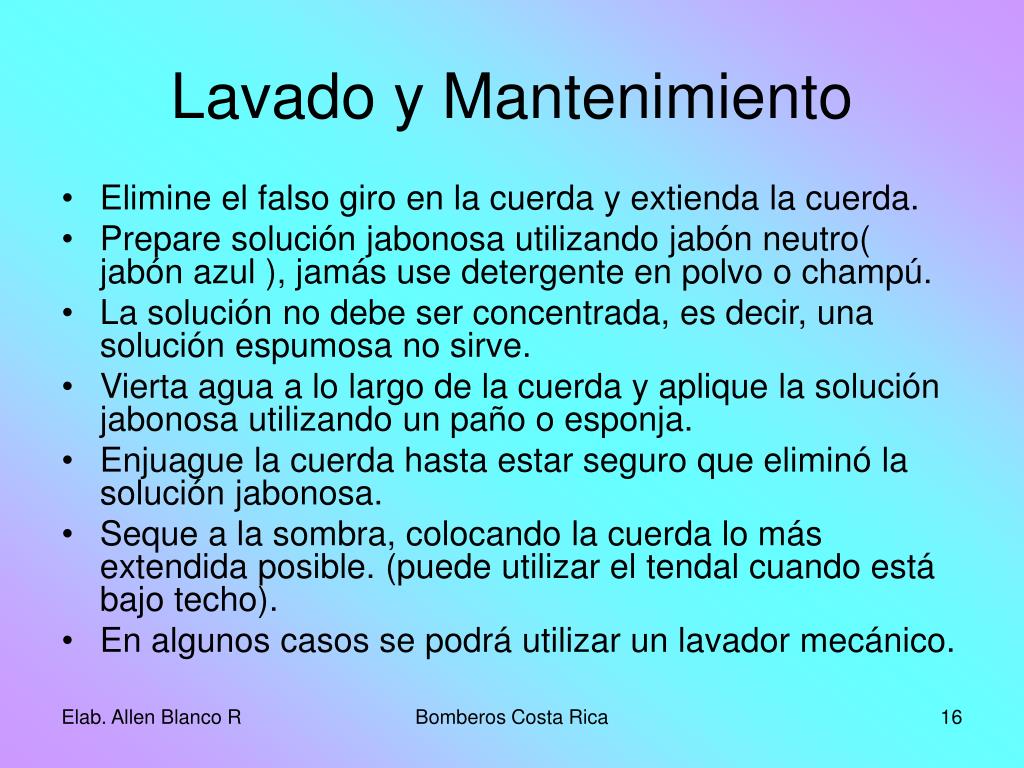

16. Lavado y Mantenimiento • Elimine el falso giro en la cuerda y extienda la cuerda. • Prepare solución jabonosa utilizando jabón neutro( jabón azul ), jamás use detergente en polvo o champú. • La solución no debe ser concentrada, es decir, una solución espumosa no sirve. • Vierta agua a lo largo de la cuerda y aplique la solución jabonosa utilizando un paño o esponja. • Enjuague la cuerda hasta estar seguro que eliminó la solución jabonosa. • Seque a la sombra, colocando la cuerda lo más extendida posible. (puede utilizar el tendal cuando está bajo techo). • En algunos casos se podrá utilizar un lavador mecánico. Bomberos Costa Rica

17. Revisión de la Cuerda • La cuerda no debe presentar daños visibles. • La cuerda no debe haberse expuesto a calor, a contacto directo con la llama o a abrasión. • La cuerda no debe haber sufrido ninguna carga repentina (una fuerza procedente de la caída de una carga aplicada de repente a una cuerda). • La cuerda no debe haberse expuesto a líquidos, sólidos, gases nubes o vapores de ningún producto químico y otros materiales que pueda deteriorarla. Bomberos Costa Rica

18. Almacenamiento de las Cuerdas • El almacenado se debe hacer en un lugar fresco, no húmedo, aislado de componentes químicos fuertes (ácidos o alcalinos), con luz tenue y temperatura entre 14 °C y 30 °C. • Se debe realizar el plegado de acuerdo al uso. Bomberos Costa Rica

19. Accesorios • Mosquetones • Descensores o descendedores(ocho, rapel rack, • Ascensores Bomberos Costa Rica

20. Poleas • Son excelentes aparatos si se desea minimizar el coeficiente de roce en el sistema. Son ideales para la confección de sistemas de tracción para la ascensión de cargas. • Encontramos a: • Poleas Fijas • Poleas Móviles • Aparejos • Sistemas de poleas Bomberos Costa Rica

21. Equipos de Seguridad • Casco • Linterna • Navaja • Guantes Bomberos Costa Rica

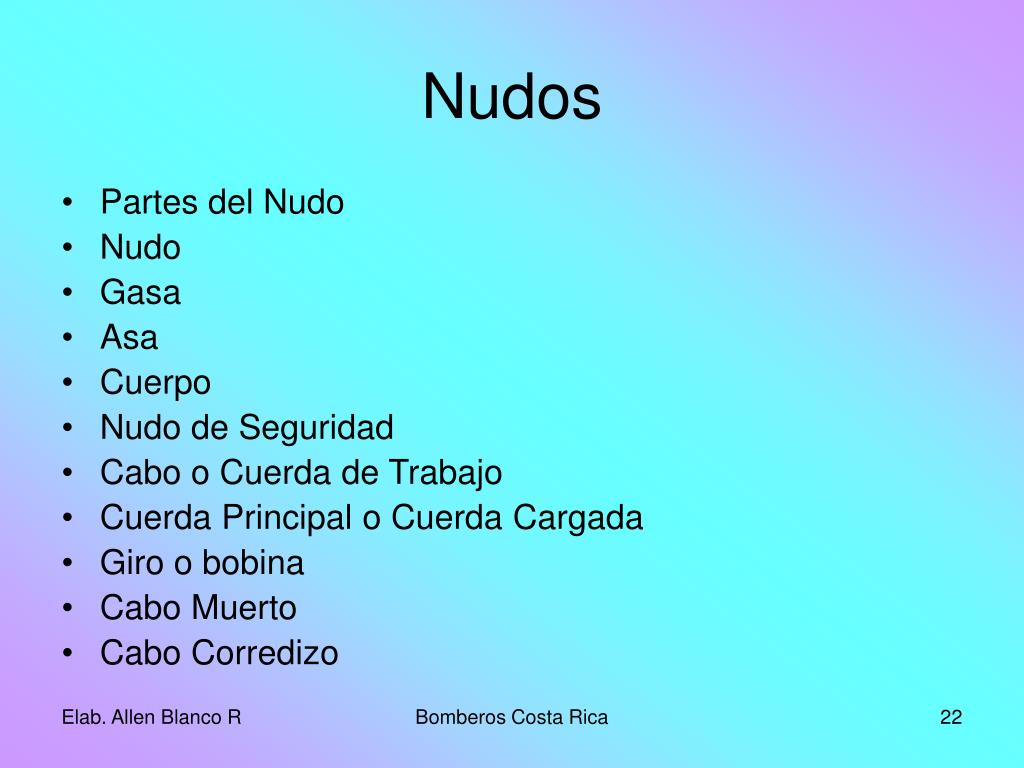

22. Nudos • Partes del Nudo • Nudo • Gasa • Asa • Cuerpo • Nudo de Seguridad • Cabo o Cuerda de Trabajo • Cuerda Principal o Cuerda Cargada • Giro o bobina • Cabo Muerto • Cabo Corredizo Bomberos Costa Rica

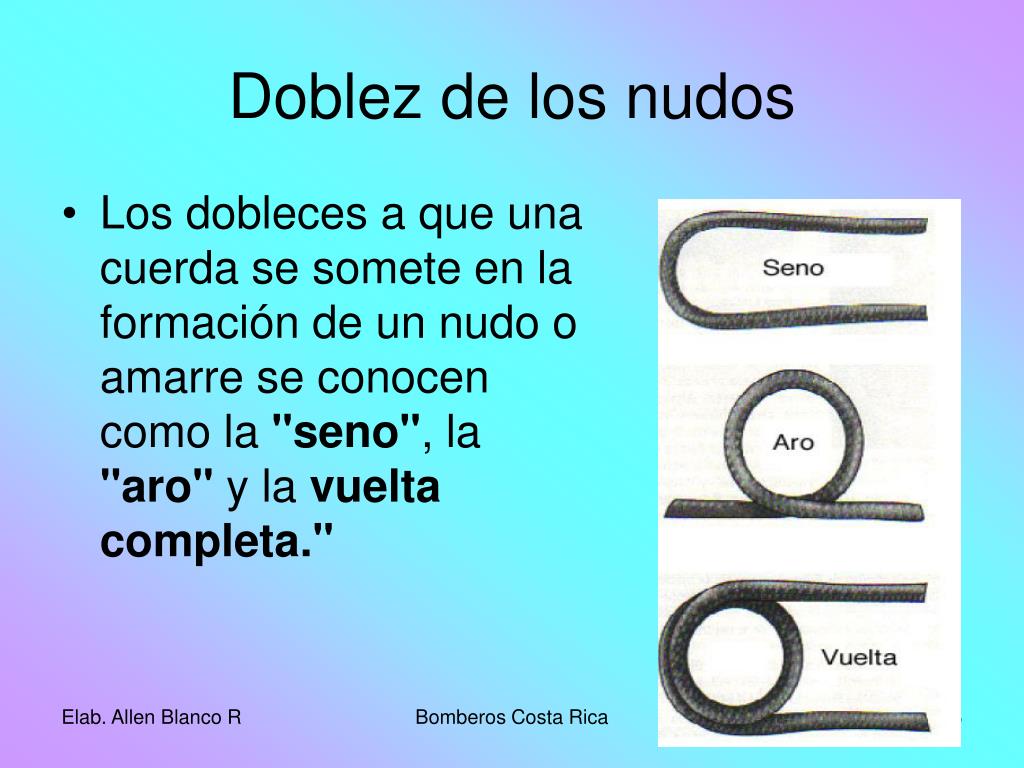

23. Doblez de los nudos • Los dobleces a que una cuerda se somete en la formación de un nudo o amarre se conocen como la "seno", la "aro" y la vuelta completa." Bomberos Costa Rica

24. Tipos de Nudos • Nudos de empalme • Nudo Pescador • Rizo Plano • Nudo de Agua • Vuelta de escota • Nudos de Anclaje • Ballestrinque • Ballestrinque aplicado a un objeto • Nudo figura ocho con asa • Nudo Mariposa • As de guía Bomberos Costa Rica

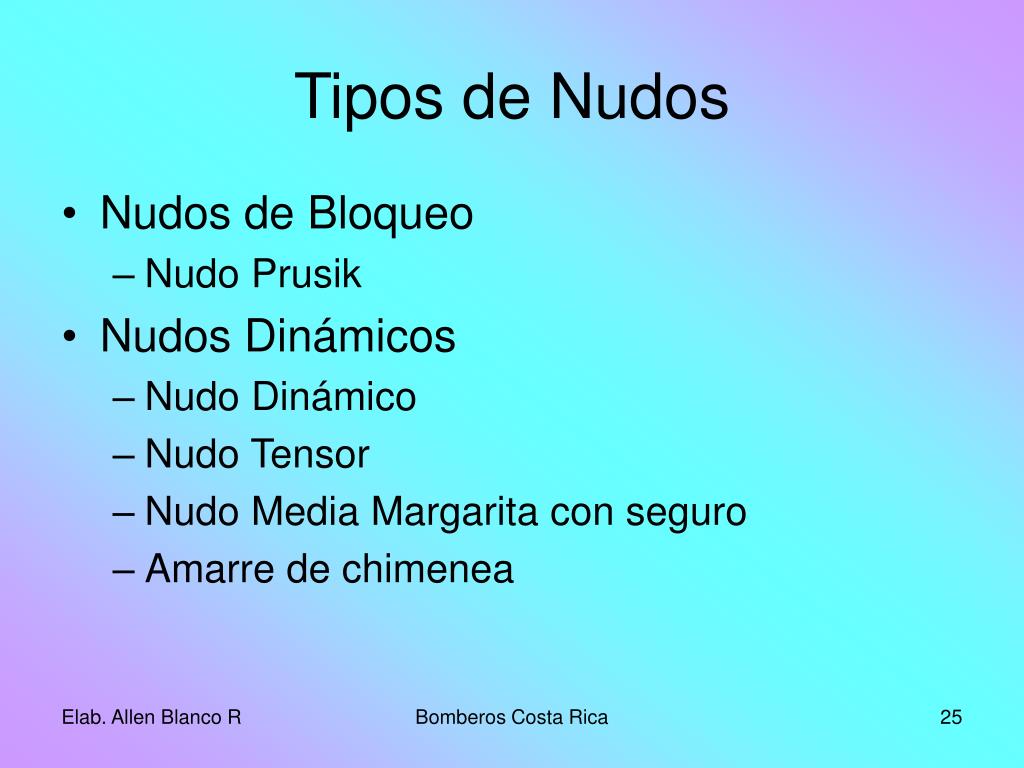

25. Tipos de Nudos • Nudos de Bloqueo • Nudo Prusik • Nudos Dinámicos • Nudo Dinámico • Nudo Tensor • Nudo Media Margarita con seguro • Amarre de chimenea Bomberos Costa Rica

26. Tipos de Anclaje Bomberos Costa Rica

27. Ascenso y descenso de equipo Bomberos Costa Rica

28. Ascenso y descenso de equipo Bomberos Costa Rica

29. Normas de seguridad • No pisar la cuerda • Llevar un Historial de la cuerda • Delimitar el área de trabajo con cintas • Todo personal en el área de trabajo debe estar anclado • Evitar exceder los límites de la cuerda • Usar protecciones de orillas (contra los filos) • Tratar de arrastrar la cuerda • No someterla a altas temperaturas • Chequear continuamente • Protegerla de roces y bordes filosos • Alejarlas de elementos corrosivos • Evitar exposiciones innecesarias al sol • Lavar la cuerda Bomberos Costa Rica
