  1. Cuerdas y Nudos Cuerdas y Nudos

  2. Introducción • La cuerda es uno de los instrumentos más importantes y rutinariamente usados en el los cuerpos de bombero. • Los bomberos tienen que saber los usos primarios de la cuerda; como atar los nudos usados; como inspeccionar, mantener, y almacenar correctamente las cuerdas.

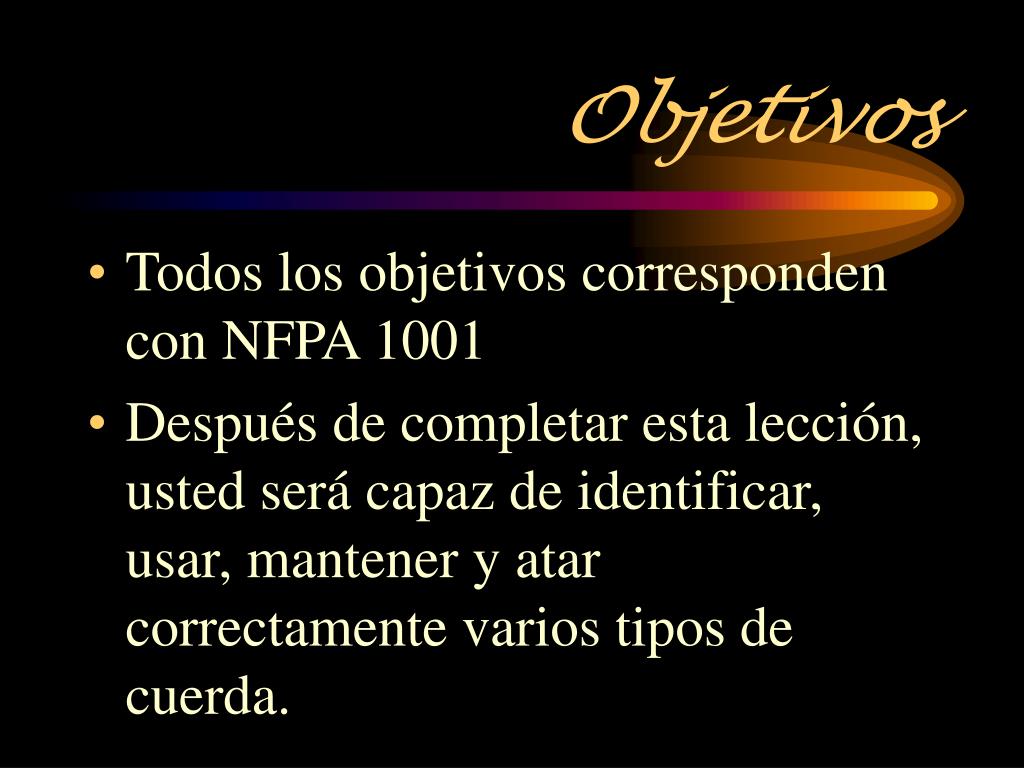

  3. Objetivos • Todos los objetivos corresponden con NFPA 1001 • Después de completar esta lección, usted será capaz de identificar, usar, mantener y atar correctamente varios tipos de cuerda.

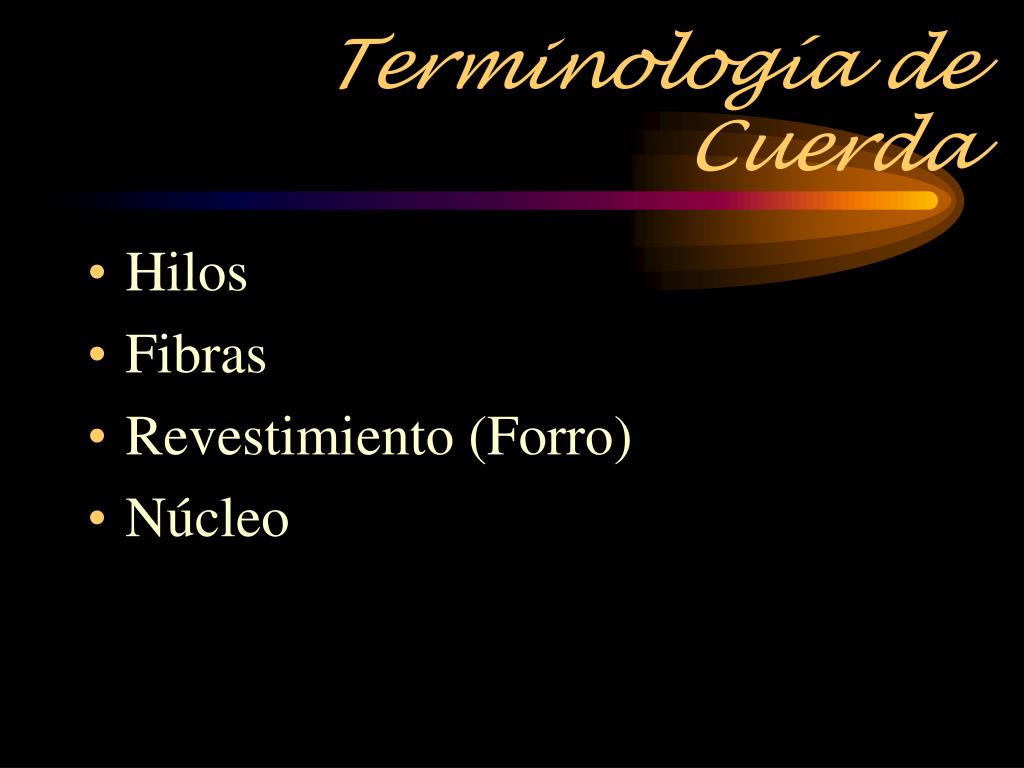

  4. Terminología de Cuerda • Hilos • Fibras • Revestimiento (Forro) • Núcleo

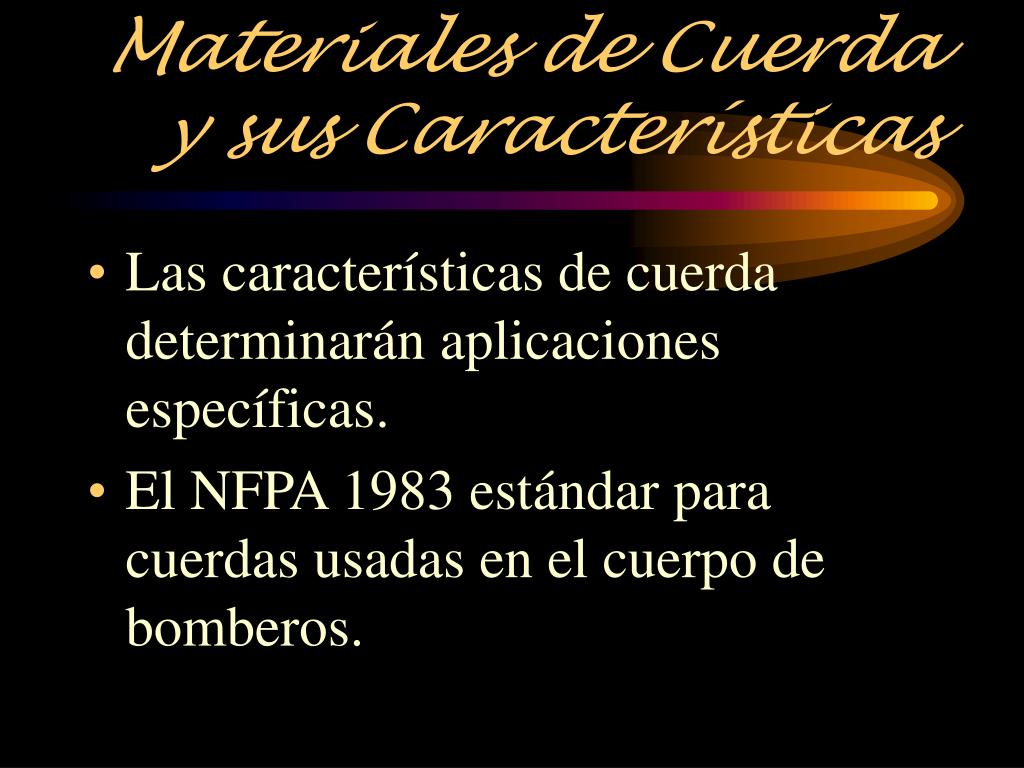

  5. Materiales de Cuerda y sus Características • Las características de cuerda determinarán aplicaciones específicas. • El NFPA 1983 estándar para cuerdas usadas en el cuerpo de bomberos.

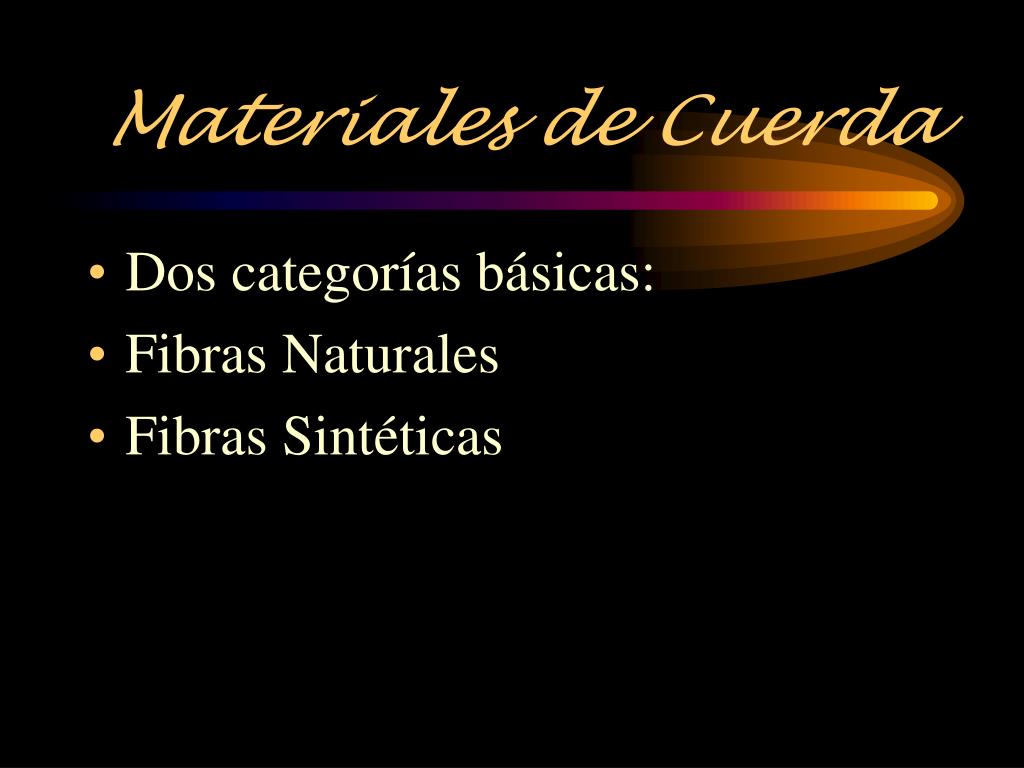

  6. Materiales de Cuerda • Dos categorías básicas: • Fibras Naturales • Fibras Sintéticas

  7. Fibras Naturales • Ya no aceptado en aplicaciones salvamento. • Objetivos de Utilidad Sólo

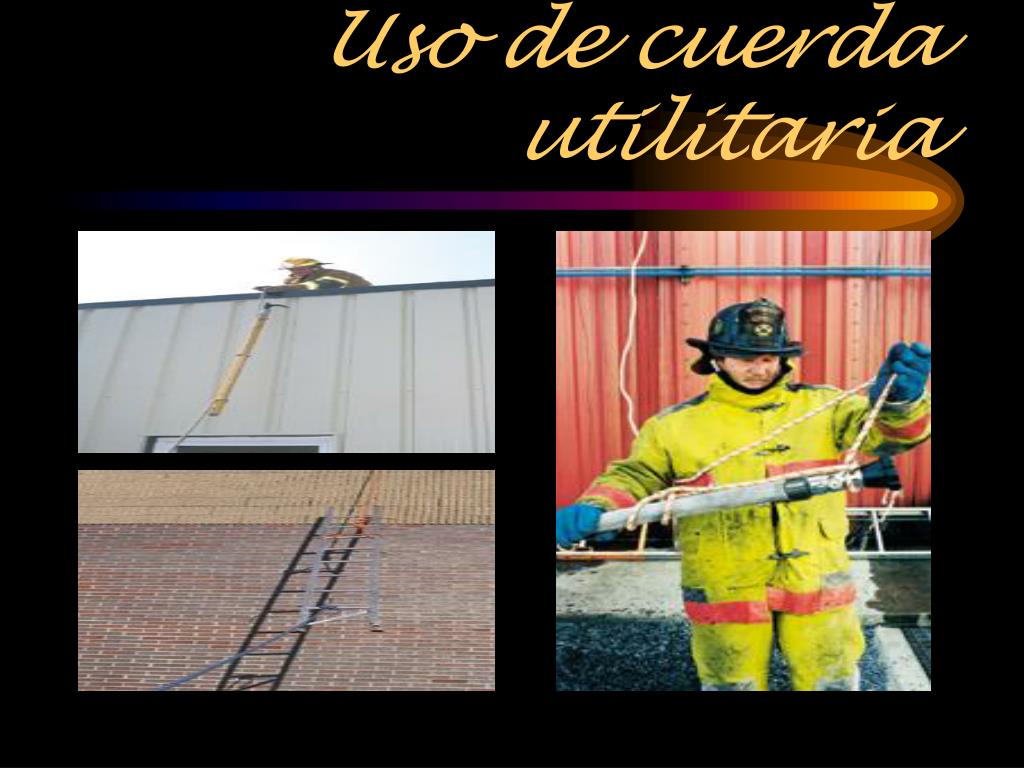

  8. Uso de cuerda utilitaria

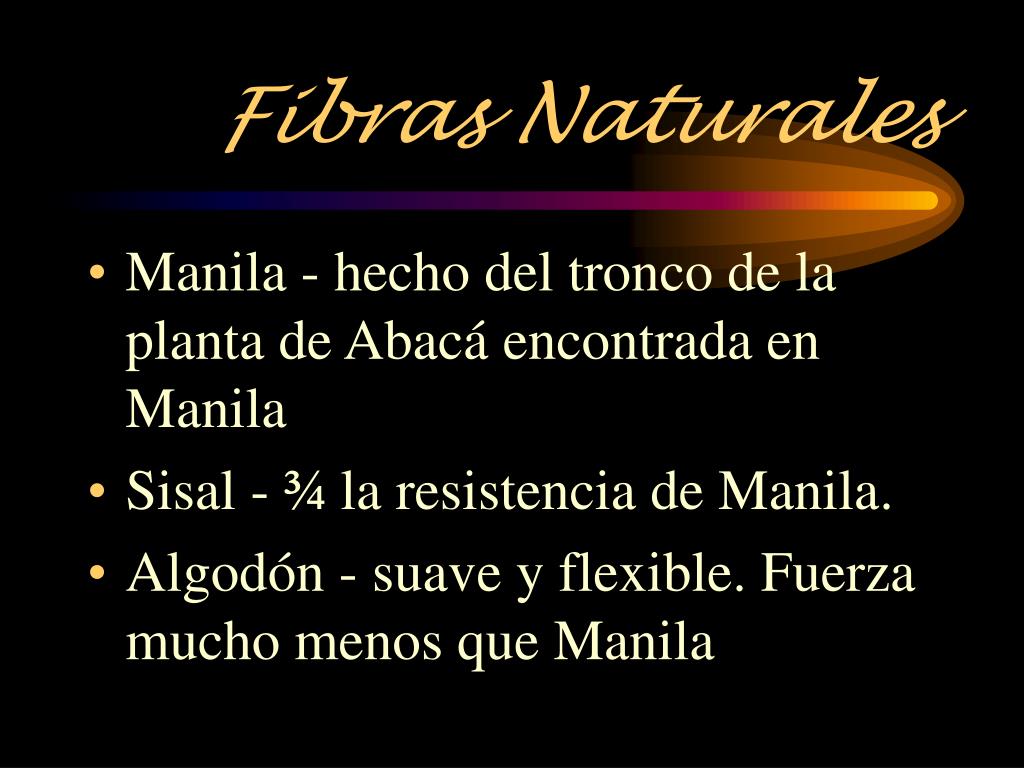

  9. Fibras Naturales • Manila - hecho del tronco de la planta de Abacá encontrada en Manila • Sisal - ¾ la resistencia de Manila. • Algodón - suave y flexible. Fuerza mucho menos que Manila

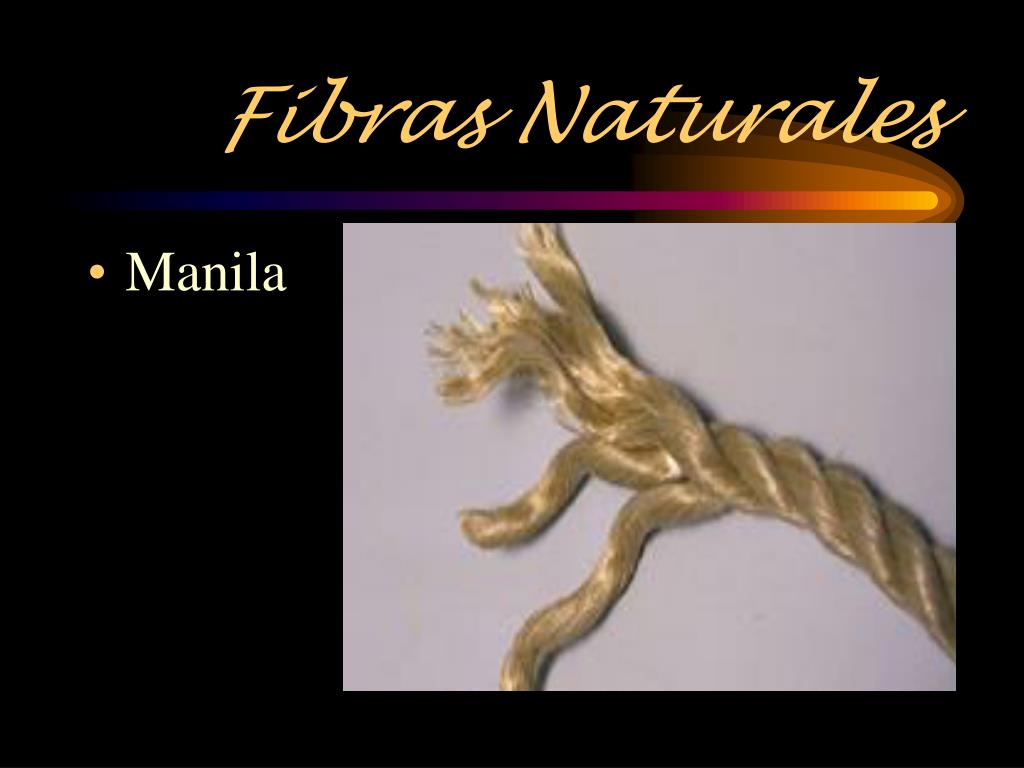

  10. Fibras Naturales • Manila

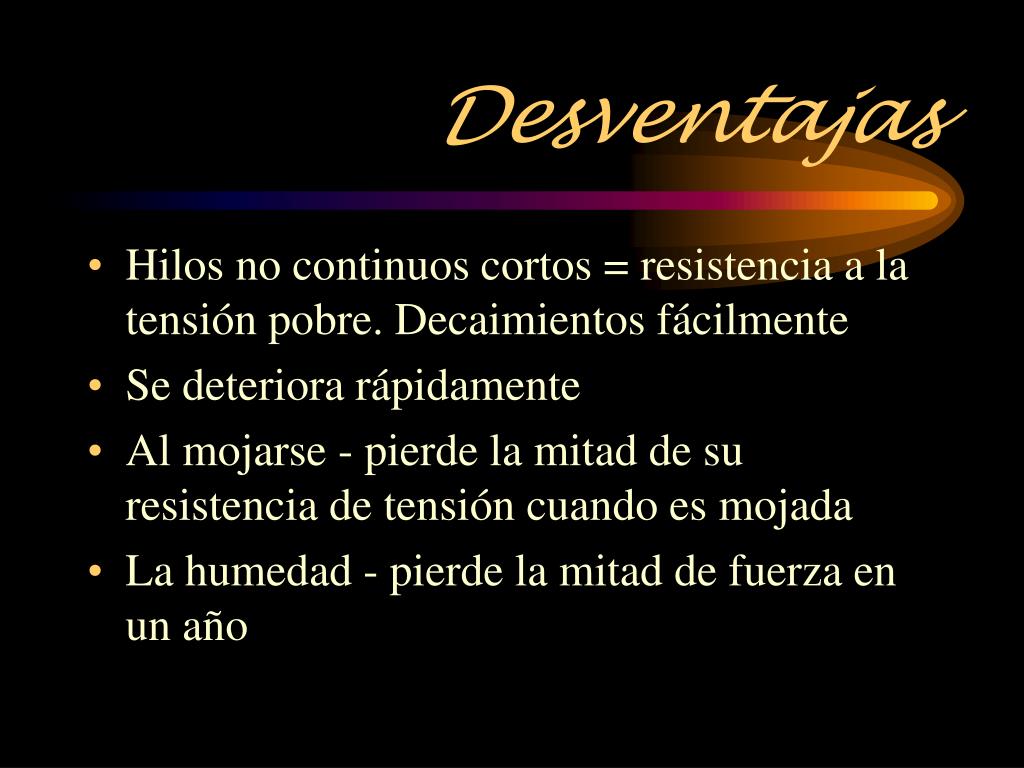

  11. Desventajas • Hilos no continuos cortos = resistencia a la tensión pobre. Decaimientos fácilmente • Se deteriora rápidamente • Al mojarse - pierde la mitad de su resistencia de tensión cuando es mojada • La humedad - pierde la mitad de fuerza en un año

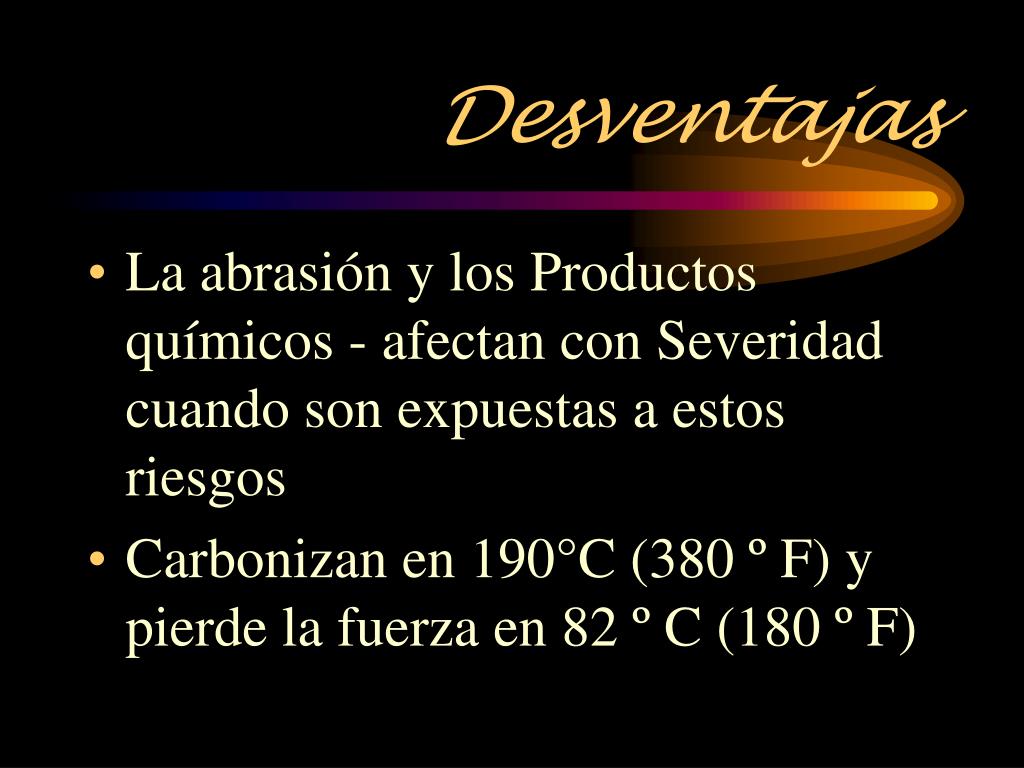

  12. Desventajas • La abrasión y los Productos químicos - afectan con Severidad cuando son expuestas a estos riesgos • Carbonizan en 190°C (380 º F) y pierde la fuerza en 82 º C (180 º F)

  13. Ventajas • Baratas • Biodegradable

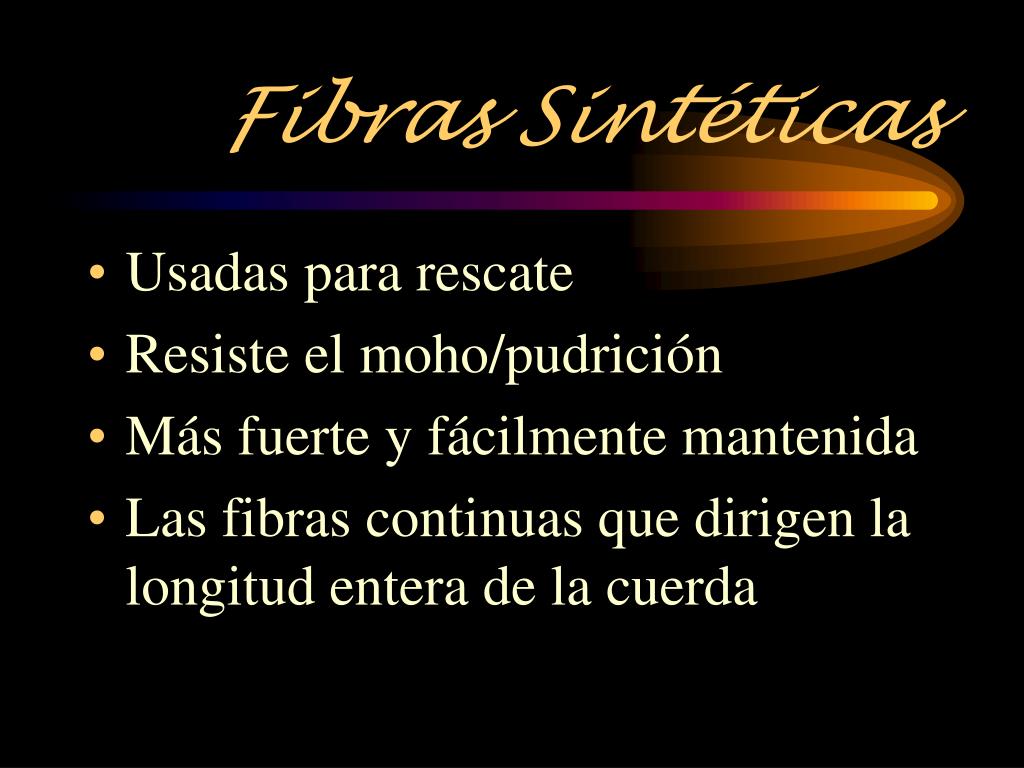

  14. Fibras Sintéticas • Usadas para rescate • Resiste el moho/pudrición • Más fuerte y fácilmente mantenida • Las fibras continuas que dirigen la longitud entera de la cuerda

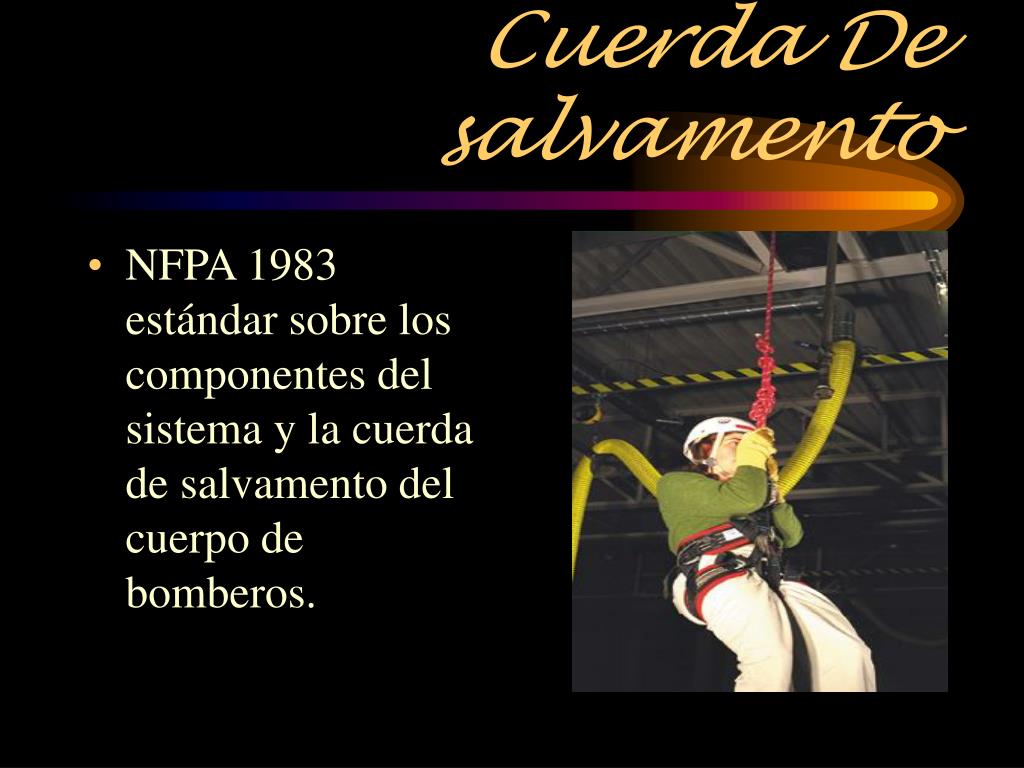

  15. Cuerda De salvamento • NFPA 1983 estándar sobre los componentes del sistema y la cuerda de salvamento del cuerpo de bomberos.

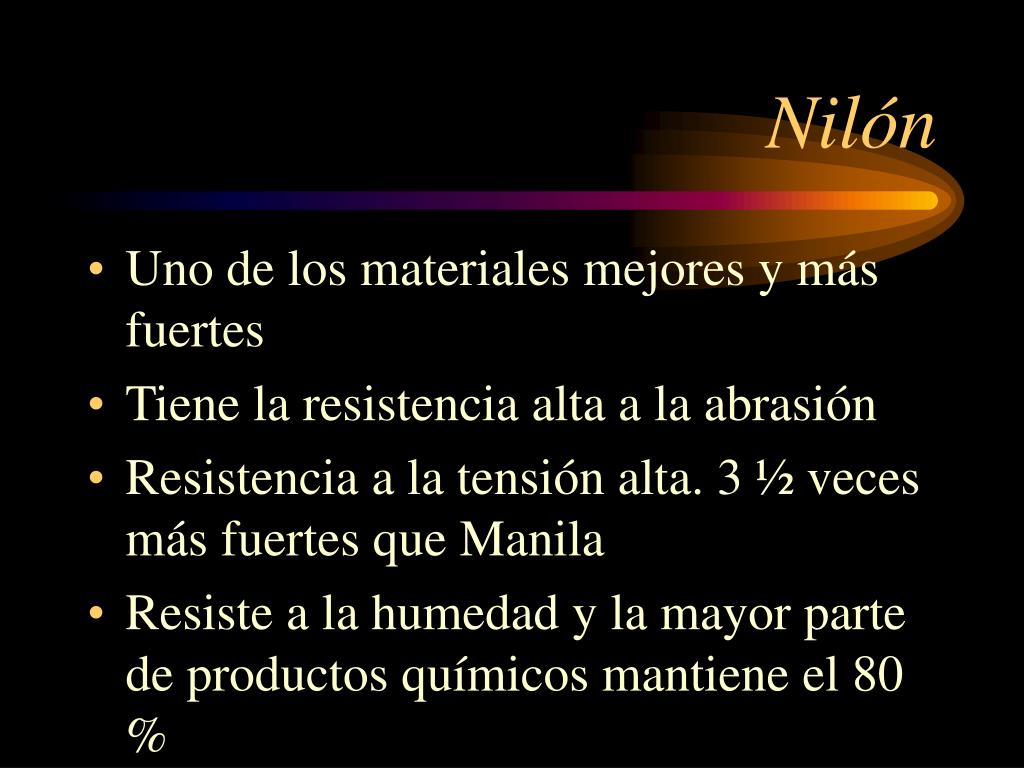

  16. Nilón • Uno de los materiales mejores y más fuertes • Tiene la resistencia alta a la abrasión • Resistencia a la tensión alta. 3 ½ veces más fuertes que Manila • Resiste a la humedad y la mayor parte de productos químicos mantiene el 80 %

  17. Nilón • Punto de fusión de 204 º - 260 º C (400 º - 500 º F) • No conveniente para la estabilización de vehículo porque la cuerda se estira bajo peso

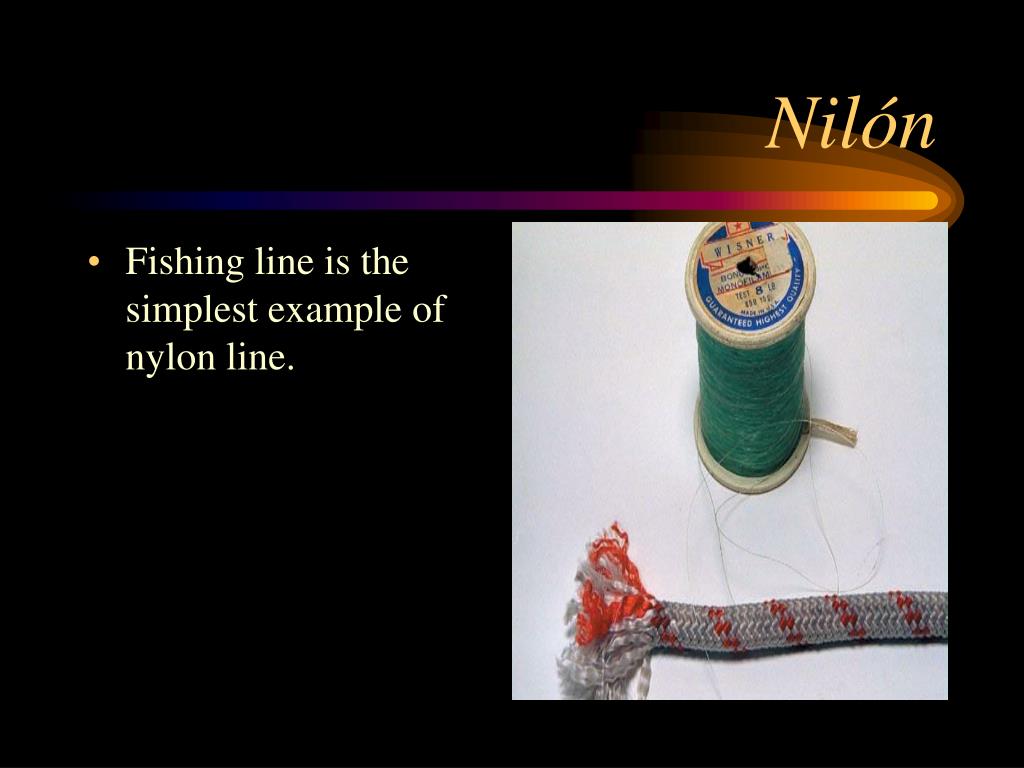

  18. Nilón • Fishing line is the simplest example of nylon line.

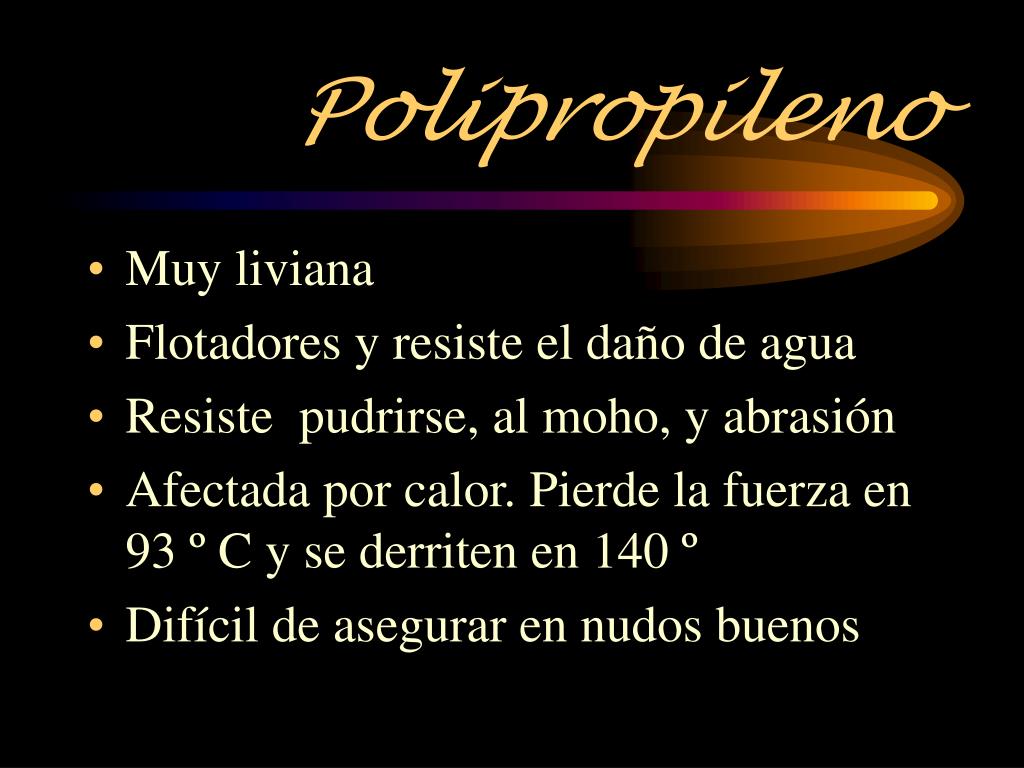

  19. Polipropileno • Muy liviana • Flotadores y resiste el daño de agua • Resiste pudrirse, al moho, y abrasión • Afectada por calor. Pierde la fuerza en 93 º C y se derriten en 140 º • Difícil de asegurar en nudos buenos

  20. Polipropileno • Polypropylene rope floating on water.

  21. Poliéster • No sujeto al daño de agua, luz del sol, y la mayor parte de los químicos • Pierde la fuerza en 149 º C y comienza a derretirse en 232 º C

  22. Fibra Kevlar Aramid • Resiste a temperaturas de 260 º C • Fácilmente dañada por abrasión • fuerte para atar nudos

  23. Construcción de Cuerda • Cuerda Natural o Sintética Torcida -Los hilos trenzados forman una espiral -Tres trenzas forman cuerda - Susceptible a abrasiones y otro tipo de daños físico -Fácilmente inspeccionada

  24. Construcción de Cuerda • Cuerda Trenzada - La mayoría son sintéticas - Reduce o elimina el entrelazado - No tiene forro o núcleo - Sujeta a abrasión y daño directo

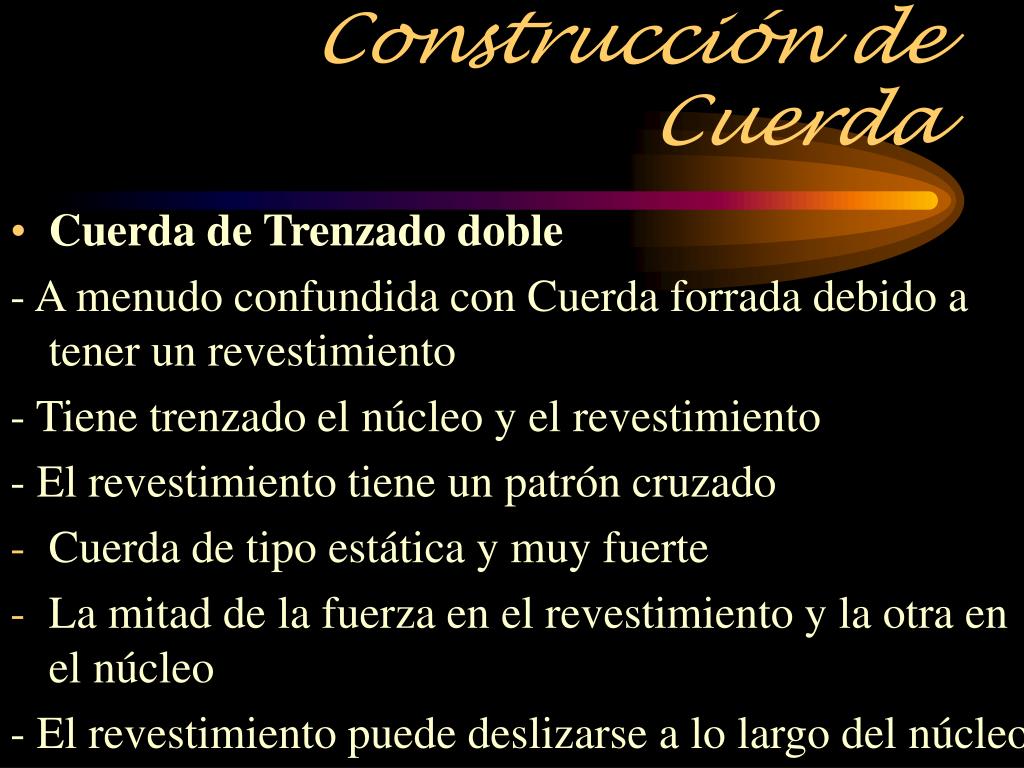

  25. Construcción de Cuerda • Cuerda de Trenzado doble - A menudo confundida con Cuerda forrada debido a tener un revestimiento - Tiene trenzado el núcleo y el revestimiento - El revestimiento tiene un patrón cruzado • Cuerda de tipo estática y muy fuerte • La mitad de la fuerza en el revestimiento y la otra en el núcleo - El revestimiento puede deslizarse a lo largo del núcleo

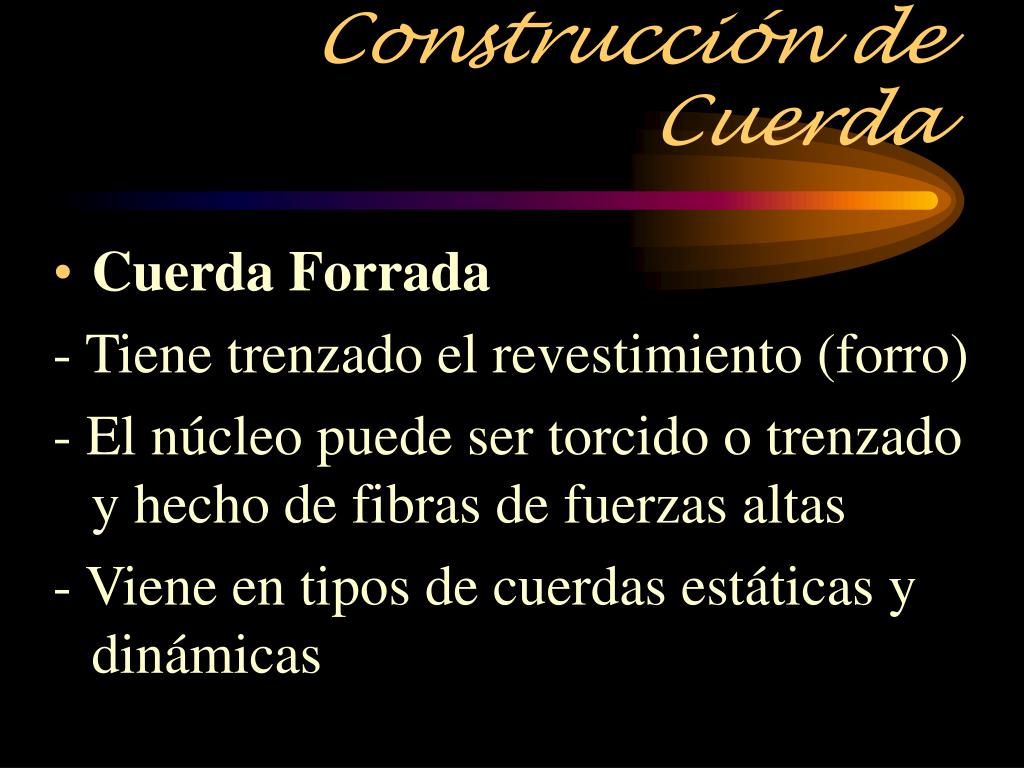

  26. Construcción de Cuerda • Cuerda Forrada - Tiene trenzado el revestimiento (forro) - El núcleo puede ser torcido o trenzado y hecho de fibras de fuerzas altas - Viene en tipos de cuerdas estáticas y dinámicas

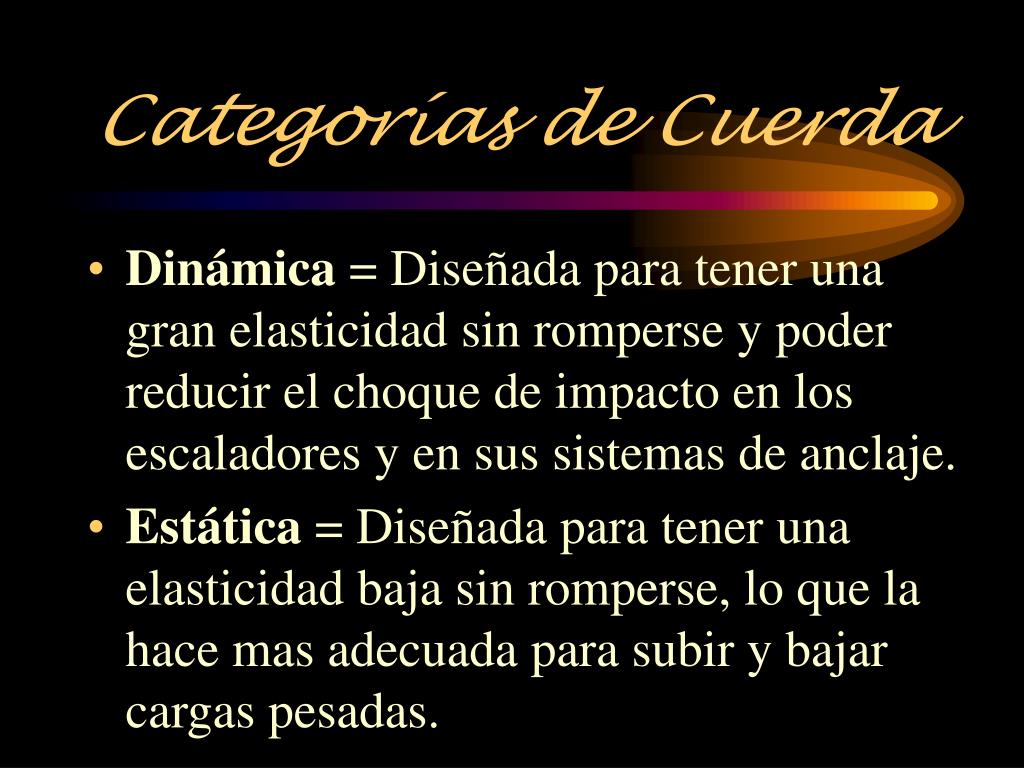

  27. Categorías de Cuerda • Dinámica = Diseñada para tener una gran elasticidad sin romperse y poder reducir el choque de impacto en los escaladores y en sus sistemas de anclaje. • Estática = Diseñada para tener una elasticidad baja sin romperse, lo que la hace mas adecuada para subir y bajar cargas pesadas.

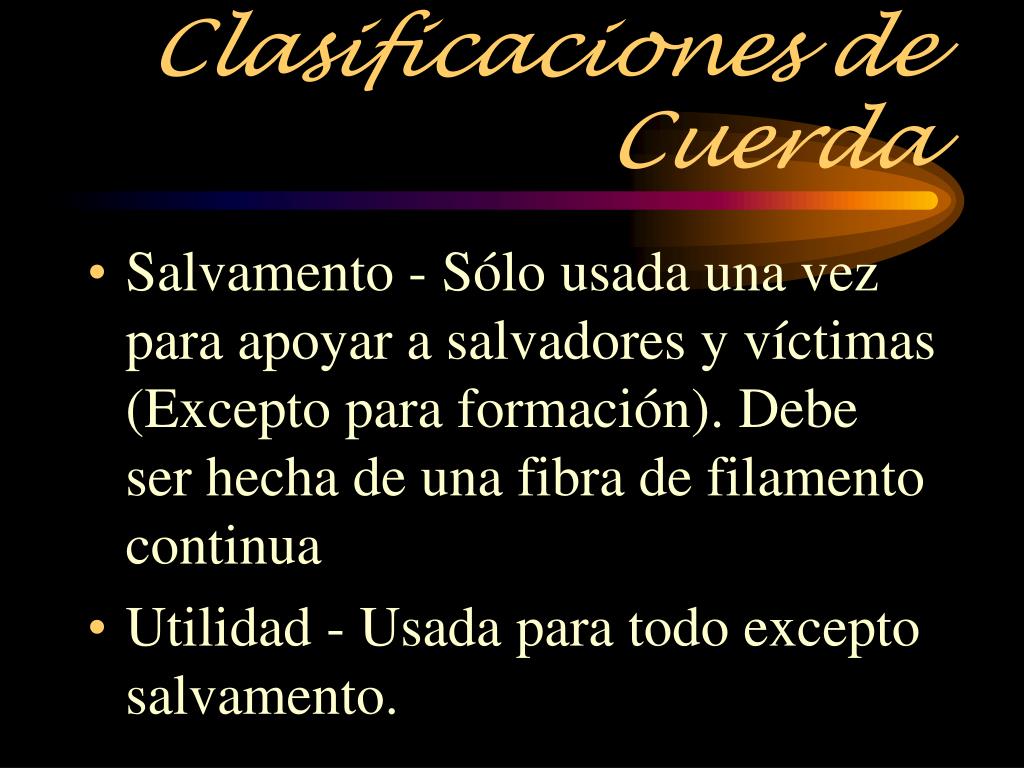

  28. Clasificaciones de Cuerda • Salvamento - Sólo usada una vez para apoyar a salvadores y víctimas (Excepto para formación). Debe ser hecha de una fibra de filamento continua • Utilidad - Usada para todo excepto salvamento.

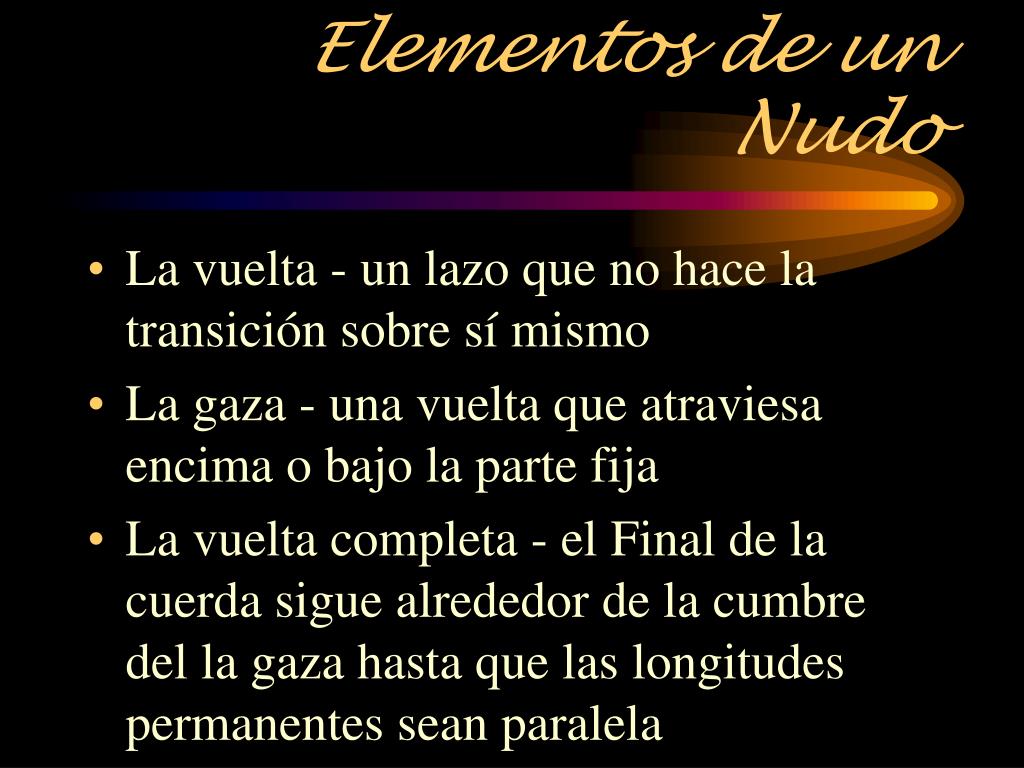

  29. Elementos de un Nudo • La vuelta - un lazo que no hace la transición sobre sí mismo • La gaza - una vuelta que atraviesa encima o bajo la parte fija • La vuelta completa - el Final de la cuerda sigue alrededor de la cumbre del la gaza hasta que las longitudes permanentes sean paralela

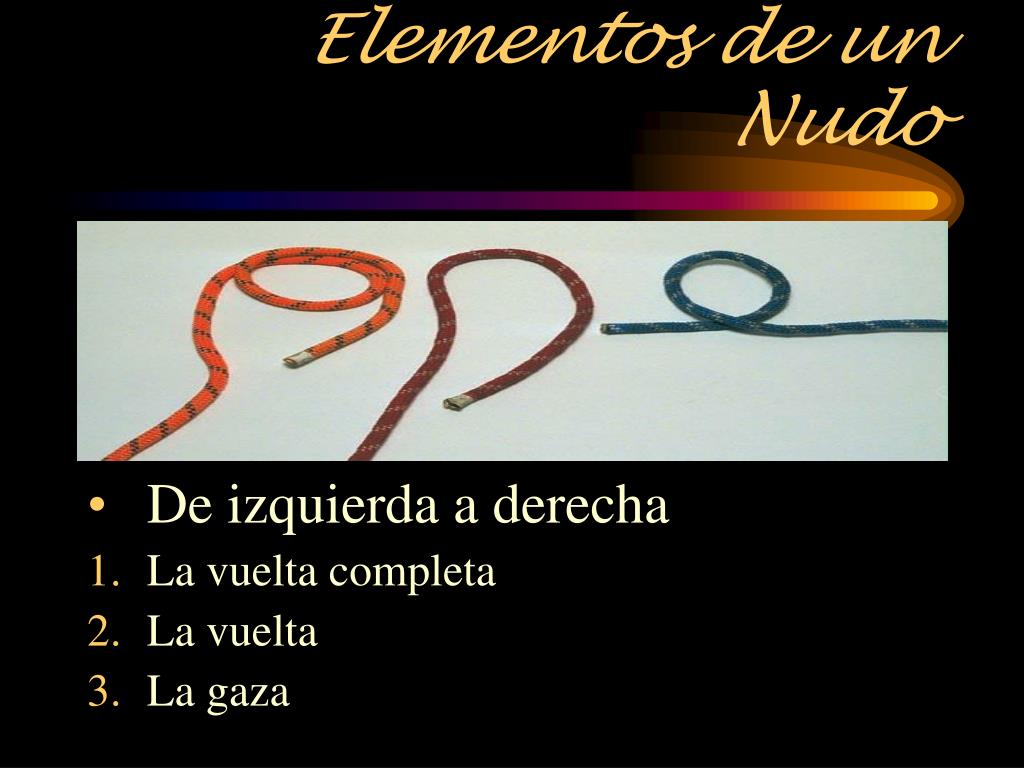

  30. Elementos de un Nudo • De izquierda a derecha • La vuelta completa • La vuelta • La gaza

  31. Elementos de un Nudo • Nudo simple • Cabo corredizo (forma el nudo) • Parte fija (Usada para trabajo es decir tiramiento, levantamiento, y aseguración) • Cabo muerto (Usado para trabajo)

  32. Tipos de Nudos • As de guía • Cote • Nudo de ballestrinque • Familia de nudos de Ocho

  33. As De Guía • Uso en salvamento como para otras aplicaciones • Se desata fácilmente y no aprieta el objeto que sujeta

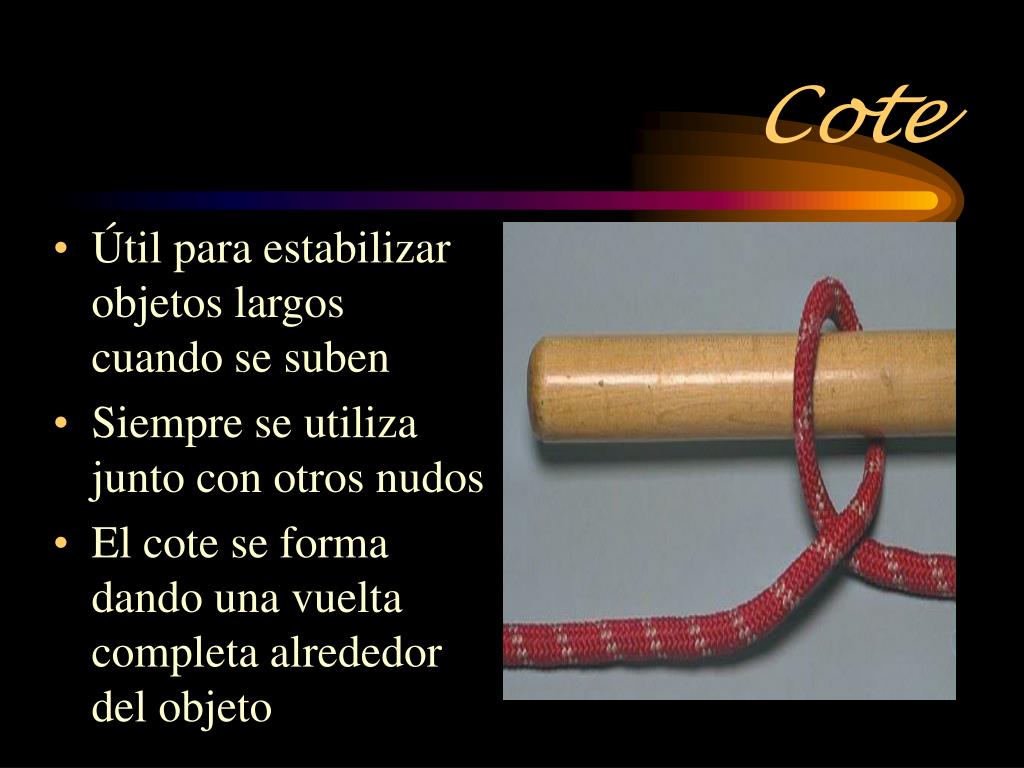

  34. Cote • Útil para estabilizar objetos largos cuando se suben • Siempre se utiliza junto con otros nudos • El cote se forma dando una vuelta completa alrededor del objeto

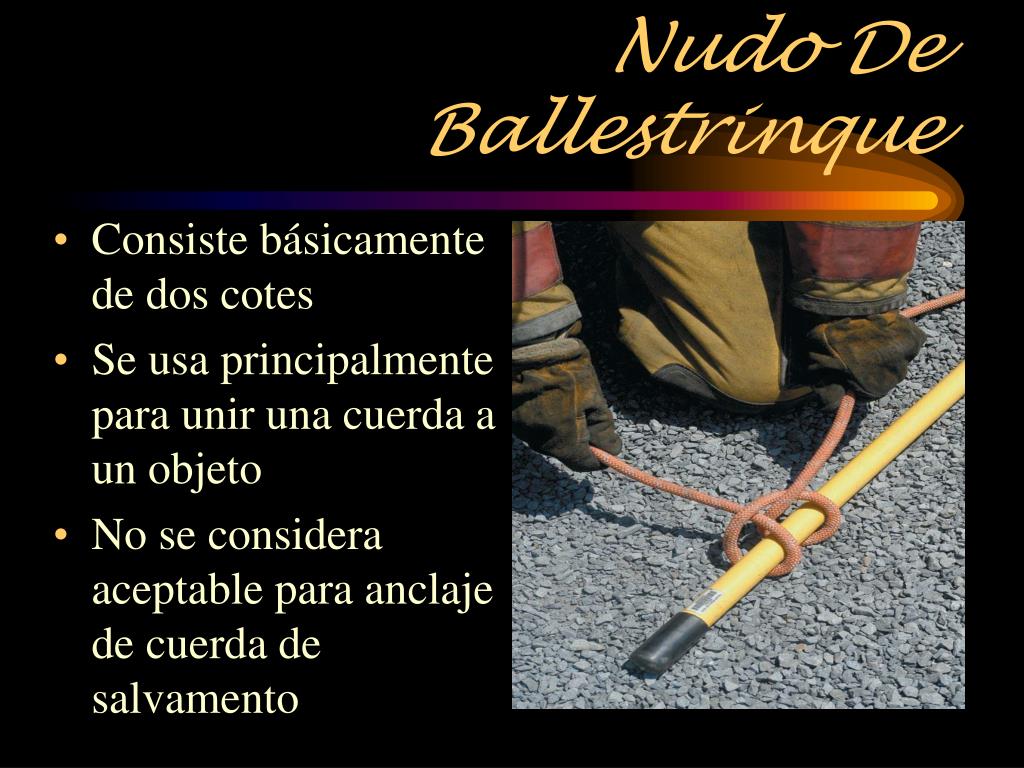

  35. Nudo De Ballestrinque • Consiste básicamente de dos cotes • Se usa principalmente para unir una cuerda a un objeto • No se considera aceptable para anclaje de cuerda de salvamento

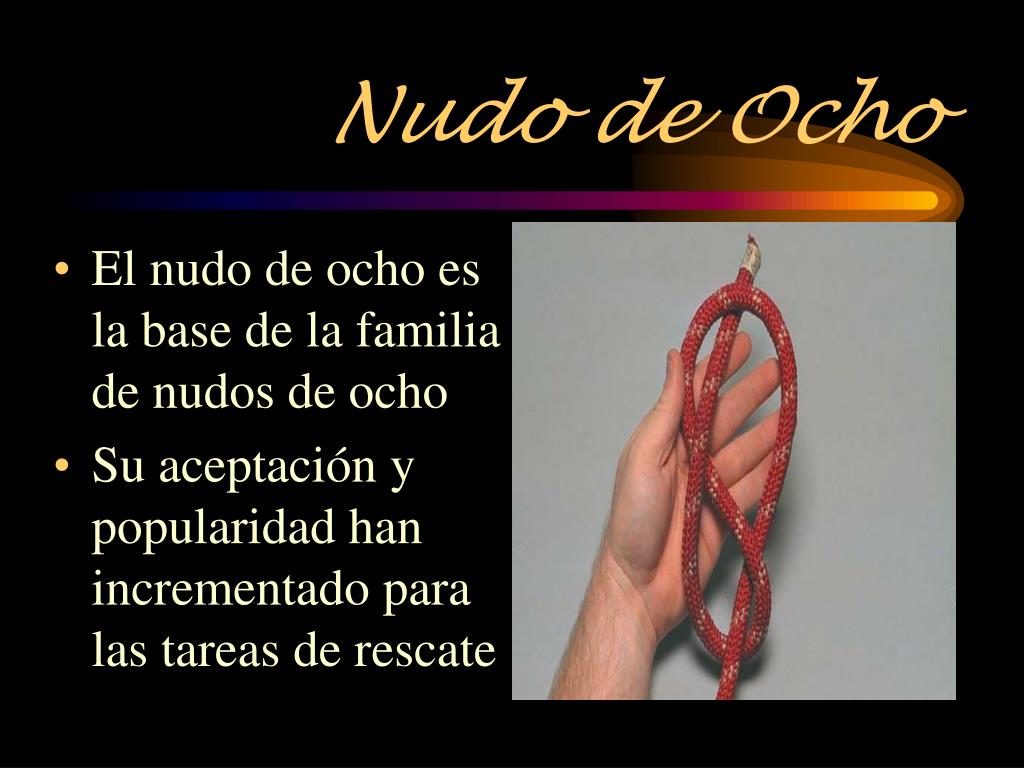

  36. Nudo de Ocho • El nudo de ocho es la base de la familia de nudos de ocho • Su aceptación y popularidad han incrementado para las tareas de rescate

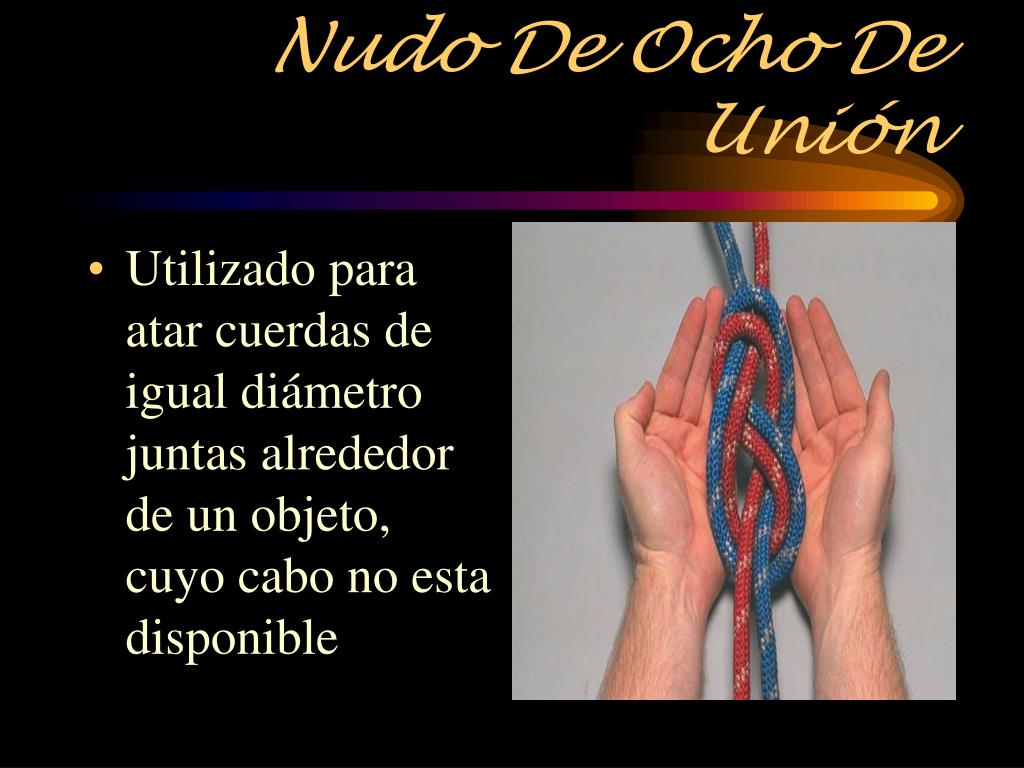

  37. Nudo De Ocho De Unión • Utilizado para atar cuerdas de igual diámetro juntas alrededor de un objeto, cuyo cabo no esta disponible

  38. Nudo De Ocho De Una Vuelta • Un buen modo para atar una gaza a mitad o al final de la cuerda

  39. Vuelta De Escota (Nudo Tejedor) • Utilizado para unir dos cuerdas de diámetros diferentes o unir una cuerda con una cadena

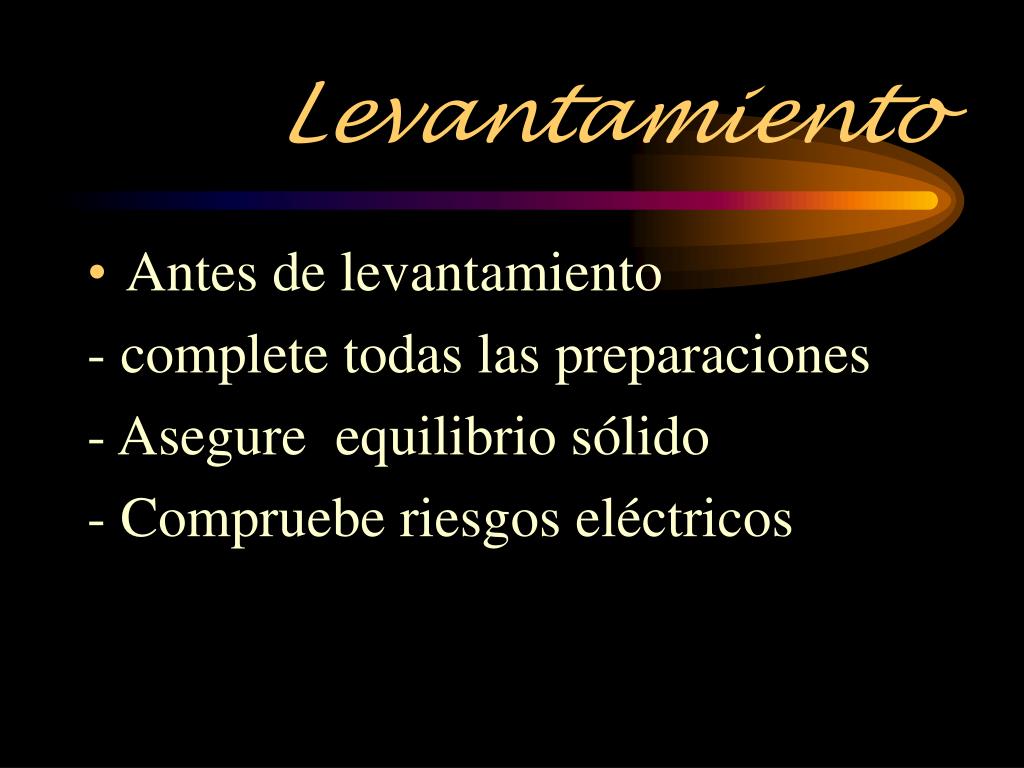

  40. Levantamiento • Antes de levantamiento - complete todas las preparaciones - Asegure equilibrio sólido - Compruebe riesgos eléctricos

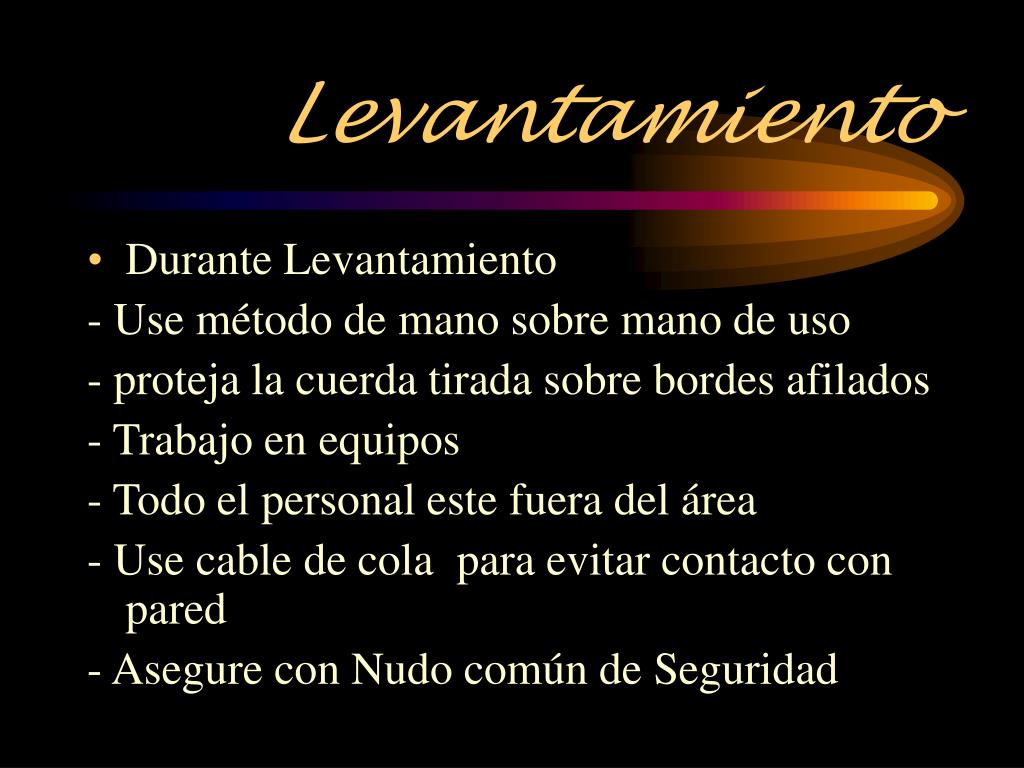

  41. Levantamiento • Durante Levantamiento - Use método de mano sobre mano de uso - proteja la cuerda tirada sobre bordes afilados - Trabajo en equipos - Todo el personal este fuera del área - Use cable de cola para evitar contacto con pared - Asegure con Nudo común de Seguridad

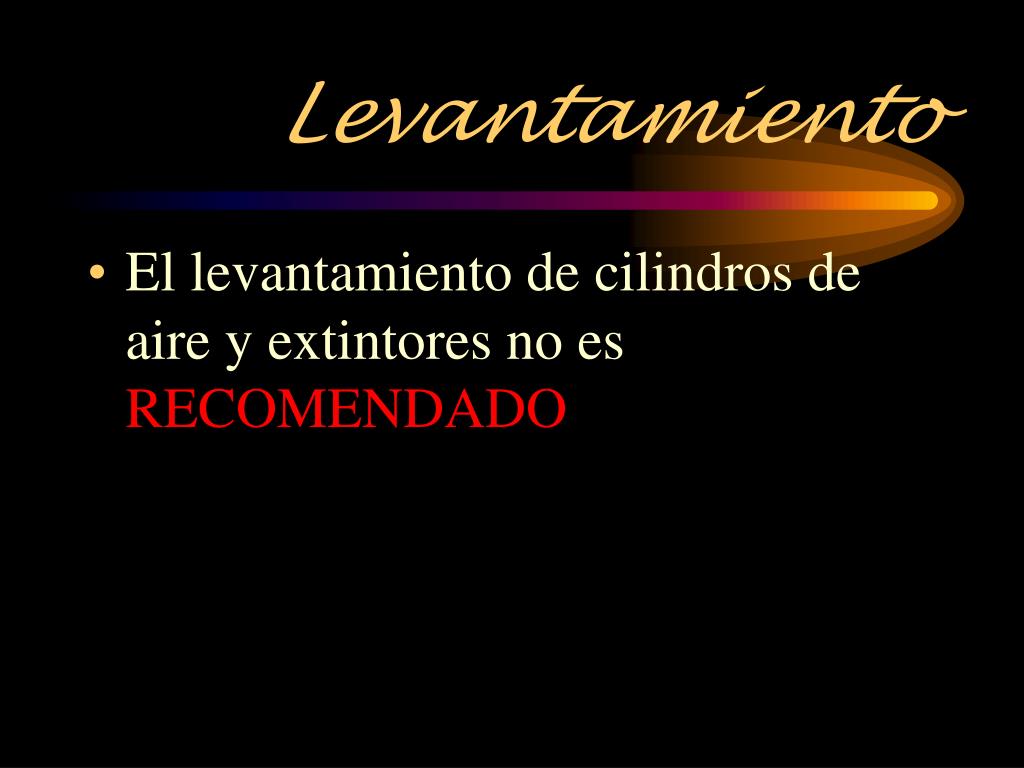

  42. Levantamiento • El levantamiento de cilindros de aire y extintores no es RECOMENDADO

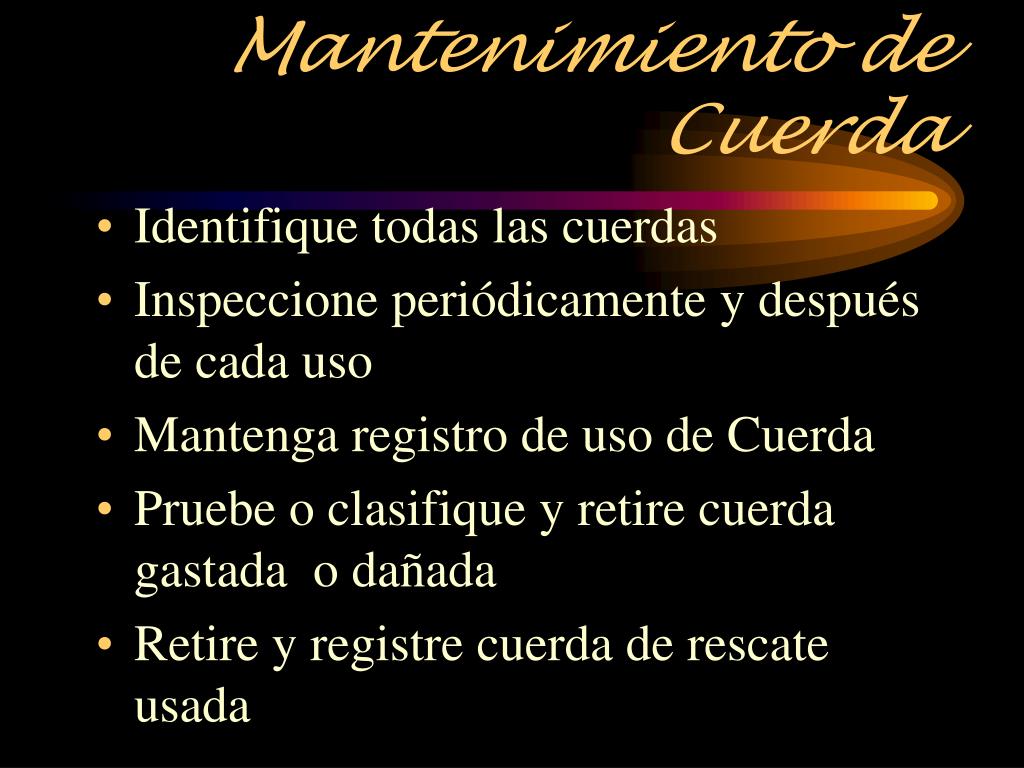

  43. Mantenimiento de Cuerda • Identifique todas las cuerdas • Inspeccione periódicamente y después de cada uso • Mantenga registro de uso de Cuerda • Pruebe o clasifique y retire cuerda gastada o dañada • Retire y registre cuerda de rescate usada

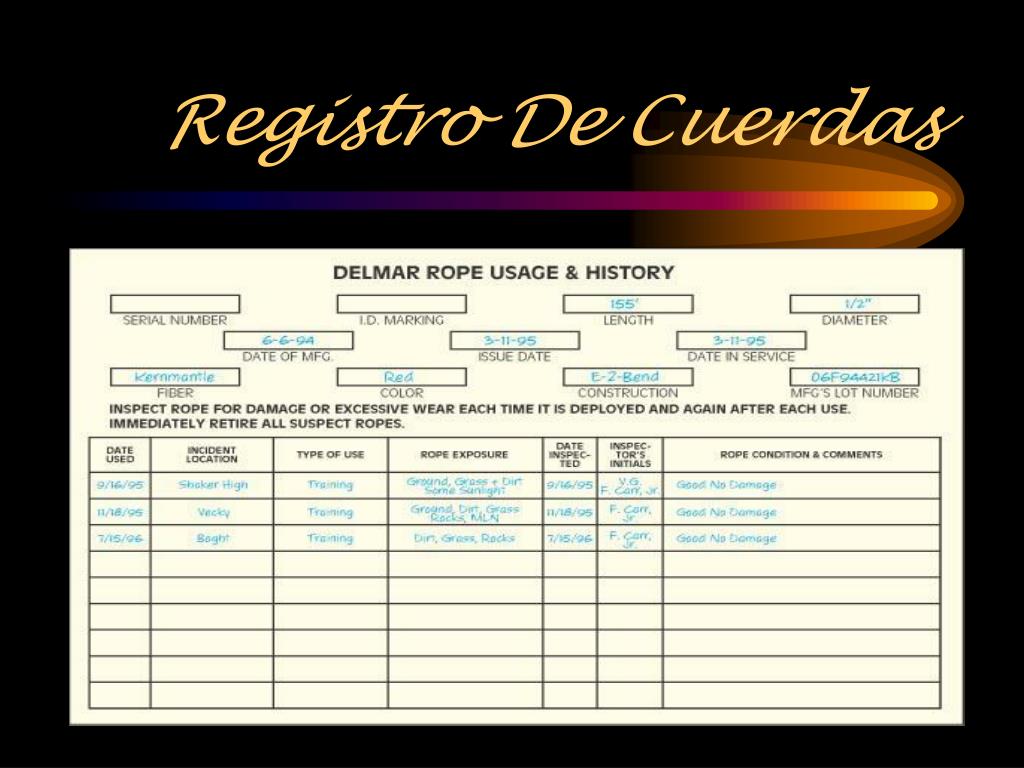

  44. Registro De Cuerdas

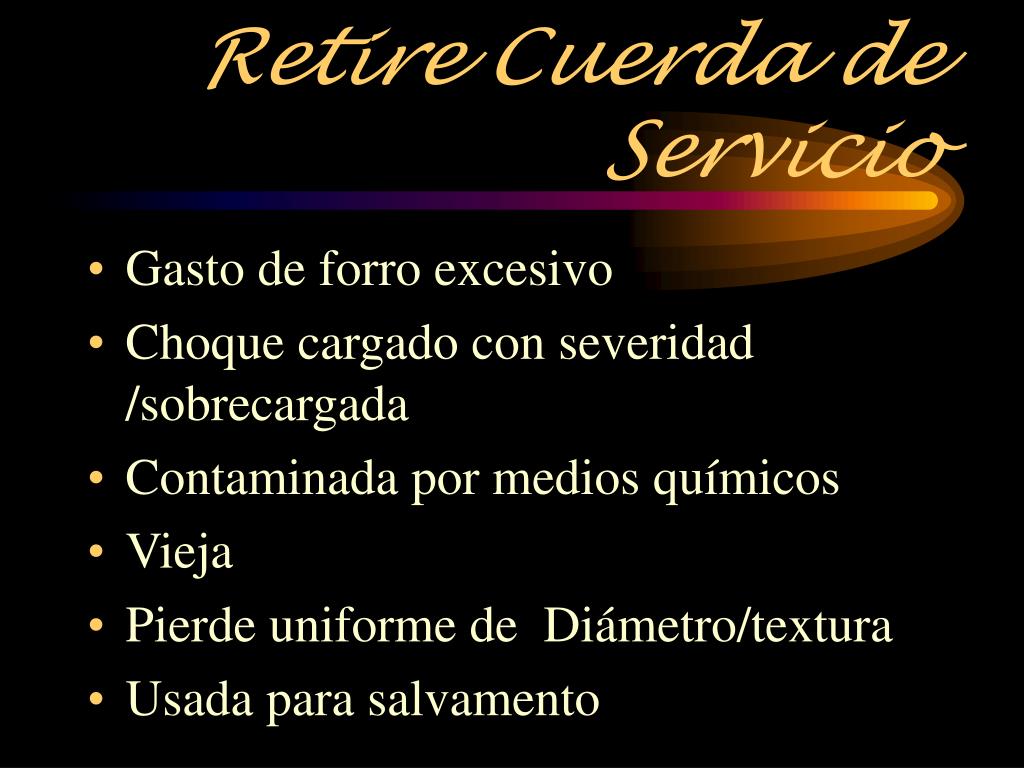

  45. Retire Cuerda de Servicio • Gasto de forro excesivo • Choque cargado con severidad /sobrecargada • Contaminada por medios químicos • Vieja • Pierde uniforme de Diámetro/textura • Usada para salvamento

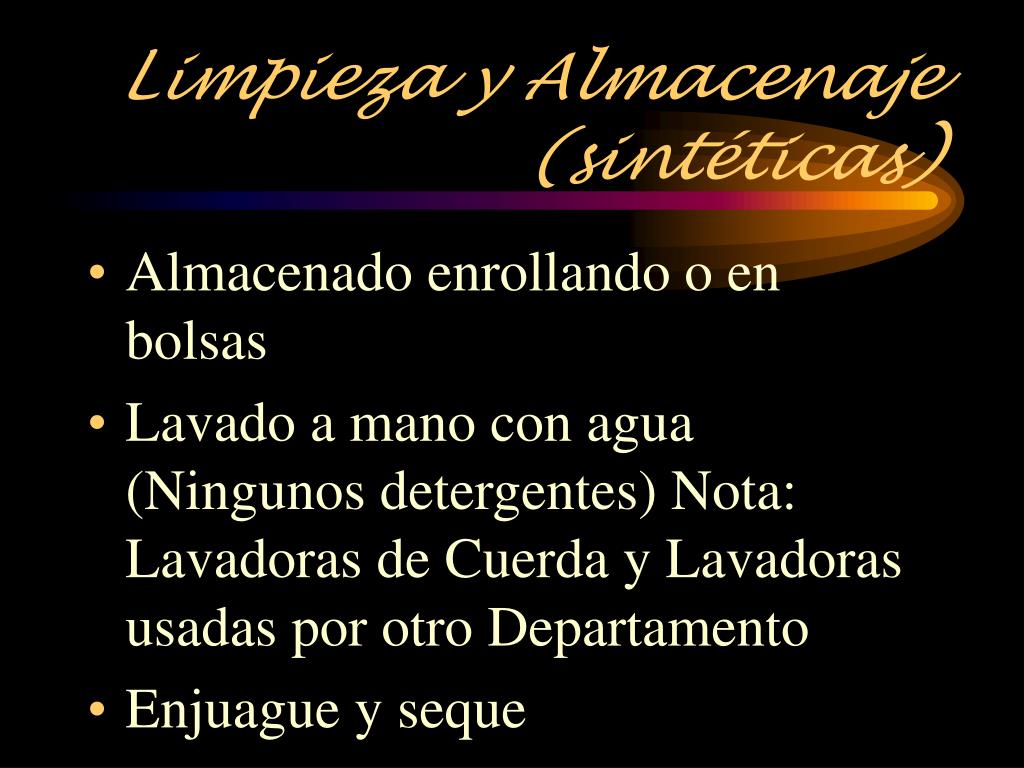

  46. Limpieza y Almacenaje (sintéticas) • Almacenado enrollando o en bolsas • Lavado a mano con agua (Ningunos detergentes) Nota: Lavadoras de Cuerda y Lavadoras usadas por otro Departamento • Enjuague y seque

  47. Inspección y Almacenaje

  48. Limpieza y Almacenaje (Naturales) • No se puede limpiar bien ya que no se puede usar el agua • Hay que limpiarla suavemente con un trapo o un cepillo para quitarle tanta suciedad y tierra como sea posible

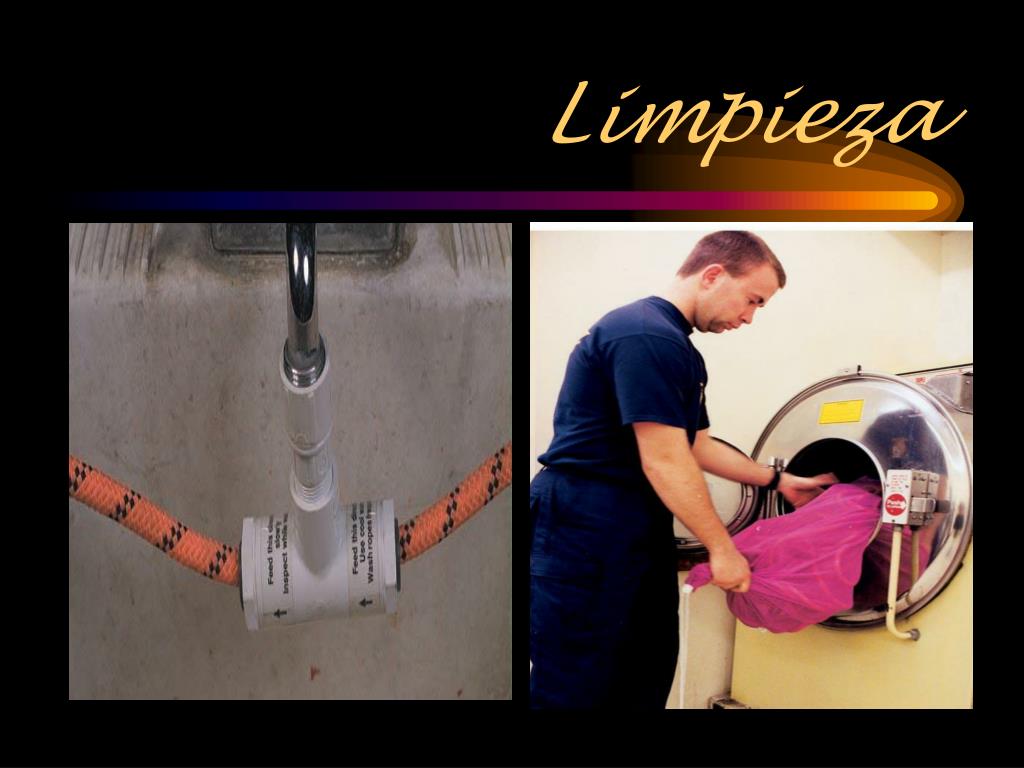

  49. Limpieza

  50. Limpieza
