Presentation Transcript


Digital projektplanl gning r dgiverens erfaringer

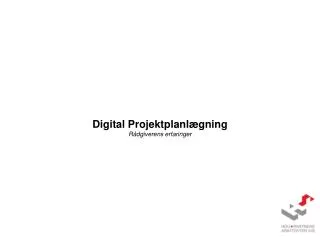

Digital ProjektplanlægningRådgiverens erfaringer


Overblik

overblik?


Digital projektplanl gning r dgiverens erfaringer

overblik?


Digital projektplanl gning r dgiverens erfaringer

Påstand:Bygherres primære fokusområder

Overholdes den planlagte pris

Overholdes den planlagte tid

Overholdes den planlagte kvalitet


Digital projektplanl gning r dgiverens erfaringer

”Med en god objektmodel tror vi, at muligheden øgesfor - gennem hele processen - at sikre tid, pris og kvalitet.”


Hvad gjorde vi

Hvad gjorde vi ?

  • Opstart

  • Opmåling

  • Registrering

  • (Program)

  • Forslagsfasen

  • Hovedprojekt

  • Udbud

  • Licitation

  • Udførelse


Aftalegrundlag

Opstart

Aftalegrundlag

  • Inden opmåling blev der afholdt opstartsmøde med landinspektøren

  • Det var et ønske at afprøve om rådgivers indsats i forbindelse med registreringen kunne lettes..

Kontrakter

IKT

spec.

ParterBygherreIKT koordinatorArkitektIngeniørLandinspektør

Baseret påJusteret GK CAD manual (bips CAD manual 2007)

Forudsætninger for digitalt grundlag (L3D model)

Landinspektør

Opmåling

Registrering- bygningsdele- tekniske installationer

- fotoregistrering

Dokumentation

Geometrisk modelLogisk model

Rådgivere

Klassifikation af bygningsdele


Aftalegrundlag1

Opstart

Aftalegrundlag

Den ”geometriske model” indeholder de rå opmålingsdata

  • Rådgiver ønskede sig 2 modeller

  • Geometrisk modelLogisk model

Den ”logiske model” er renset for de værste skævheder, geometrien er konverteret til objekter


Digital udveksling

Opstart

Digital udveksling

  • Projektweb

  • Udveksling

  • Udveksling foregår via projektweb.bips C204 arkiv- og dokumentstrukur anvendes.

  • ”Brugere” henter digitale plot i fagmapper.

  • ”Aktørerne” anvender en ny mappe til udveksling ”07-10 BIM-model”

  • En tilføjelse til bips C204 arkiv- og dokumentstruktur.

  • Udveksling er foregået smertefrit.


Registrering og opm ling

Registrering og opmåling

Registrering og opmåling

  • Den perfekte model?

  • Projekteringsgrund-laget består af en IFC-model fremkommet ved digital opmåling.

  • IFC-modellen er efterfølgende delvis konverteret til ADT (L3D-modellen).

  • Kun 1 model. Mellemting mellem geometrisk model og logisk model

”I starten betragtede vi nok L3D-modellen som endegyldig..som et udtryk for de reelle eksisterende forhold.”

Stikprøve-kontrolmål viste ingen fejl i L3D-modellen.


Registrering og opm ling1

Registrering og opmåling

Registrering og opmåling

  • Forståelseskløft mellem landinspektør og rådgiver

  • Eksempler på uhensigtsmæssigheder ved opmålingen

  • Mål på døre er dørbladsmål

  • Åbningsretning på døre er tilfældig

  • Trappeløb er tilfældige

  • Eksempler på uhensigtsmæssigheder ved registreringen

  • Ingen registrering af gennemføringer

  • Ingen registrering af rørføring

  • Ikke brugbar registrering af tekniske installationer

  • Fotoregistrering af urelevante emner (ikke brugbar)


Registrering og opm ling2

Registrering og opmåling

Registrering og opmåling

  • Det var et ønske at afprøve om rådgivers indsats i forbindelse med registreringen kunne lettes..

  • Det kunne den ikke…helt

  • Registrering og opmåling bør udføres i samme arbejdsgang og med deltagelse af både landinspektør og rådgiver.

  • Fotoregistrering koblet på 3D model giver overblik

  • Tryghed i efterfølgende projektering

  • Ad-hoc opmåling begrænses

Forudsætninger for digitalt grundlag (L3D model)

Registrering- bygningsdele- tekniske installationer

- fotoregistrering

Landinspektør

Opmåling

Dokumentation

Geometrisk modelLogisk model

Rådgivere

Klassifikation af bygningsdele


Projektering

L3D

Geometriskmodel

Reference

Logisk model overtages af ark

Projektering

(fagmodeller)

3Dnedr.

2Dadmin.

3Deksist.

3Dnyt

Tegningsmateriale

Fælles model

A3

Projektering

Projektering

Opmåling (landinspektørs fagmodel)

  • Arbejdsmetode

  • L3D som fagmodel

  • Landinspektør

  • L3D geometrisk fagmodel

  • L3D logisk overtages af arkitekten til ark-fagmodel

  • Rådgivere

  • 3D fagmodeller,

  • nye bygningsdele

  • 3D fagmodeller,

  • nedrevne bygningsdele

  • 2D fagmodeller, administration

L3D

+

Logiskmodel


Hvor langt var vi i projektforslag

BD

beskriv.

Teknisk

beskriv.

Projektering

Hvor langt var vi i projektforslag

  • Arkitekt

  • Tidlig fastlæggelse af byggeprincipper

  • 3D modeller af primære bygningsdele

  • Overordnet teknisk beskrivelse

  • Detaljeret BMF – struktureret i processer

  • Overskrifter til bygningsdelsbeskrivelser i BMF

Hurtig afprøvning af idéer i 3D modellen

Skitse

BMF dannes sideløbende med modellen

BMF / budget

BMF grundlag for BD-beskrivelser


Hvor langt var vi i projektforslag1

Projektering

Hvor langt var vi i projektforslag

  • Ingeniør

  • 3D modeller at alle fag

  • Principløsning i skakten

  • Rå BMF

  • Skitser til Bygningsdels beskrivelser


Hvor langt var der tilbage

Projektering

Hvor langt var der tilbage

Undervurdér ikke den traditionelle projektering!

  • Arkitekt

  • Ingen væsentlige ændringer i byggearbejder / omfang

  • Løsning af alle detaljer

  • Optegning af 1:20 snit

  • Færdiggørelse af tegninger

  • Mængdeudtræk på kompletterende bygningsdele / processer

  • (Vanskelig)

  • Arbejdsbeskrivelser

  • Bygningsdelsbeskrivelser

3D modellen gør det ikke alene

Beskrivelser og endelig BMF


Hvor langt var der tilbage1

Projektering

Hvor langt var der tilbage

  • Ingeniør

  • Løsning af alle detaljer

  • Optegning af enkelte snit

  • Færdiggørelse af tegninger

  • Arbejdsbeskrivelser

  • Færdiggørelse af BD-beskrivelser


Projektering efter 3d arbejdesmetode

Projektering

Projektering efter 3D arbejdesmetode


Ndrede faser

Projektering

Ændrede faser

  • Faserne

  • Faserne ændrer sig.

  • Med en god objektmodel øges det kvalitative beslutningsgrundlag.

Projekt

Mulighed for at ændre

Mulighed for at ændre

Viden

Viden

Start

Faseskift

Faseskift

Slut


Det endelige udbudsmateriale

Udbud

Det endelige udbudsmateriale

Fokus på sammenhæng i 3Dmodel / tegninger / beskrivelser og BMF

  • De fleste poster i BMF er genereret på baggrund af mængdeudtræk i modellen.

  • Alle poster i BMF har tilhørende bygningsdelsbeskrivelse.

  • BMF er udarbejdet manuelt. Bør opdateres sideløbende med projektering.

  • Links

  • Samlet pakke

Poster i BMF kan identificeres i 3D modellen

BMF

BD-beskrivelse

Poster i BMF er linket til BD-beskrivelse


Dwf bygningsmodeller

Udbud

DWF bygningsmodeller

  • Digitale plot kan ses af brugere i en gratis viewer.

  • De enkelte komponenter / bygningsdele kan fremhæves for bedre overblik.


Dwf bygningsmodeller1

Udbud

DWF bygningsmodeller

  • Digitale plot kan ses af brugere i en gratis viewer.

  • De enkelte komponenter / bygningsdele kan fremhæves for bedre overblik.


Elektronisk udbud

Udbud

Elektronisk udbud

  • Samlet materiale lægges som en pakke


Udfordringer potentialer

Udfordringer /Potentialer

  • Digital opmålingGiver overblik

  • -Giver tryghed i geometri

  • Brug af 3D modellerEr vanedannende

  • -Godt til kommunikation

  • -Ændrer på faserne

  • Digitalt udbudBedre ”orden” i udbudsmaterialet

  • -Letter selve udbudsprocessen

  • KompetencerKræver nye kompetencer

  • -Erstatter ikke eksisterende byggefaglige kompetencer

  • SoftwareVærktøjerne er stadig for vanskelige at bruge

  • -Store forhåbninger om værktøjer der har ”overblik”


Digital projektplanl gning r dgiverens erfaringer

Ville vi gøre det igen?

JA!
