  1. Výstupné zariadenia na permanentné zobrazovanie informácií Kristína Laciková II. P

  2. Výstupné zariadenia • sú periférie počítača, ktorými vystupujú údaje alebo signály z počítača tak, aby ich mohol vidieť, počuť alebo spracovať človek • delíme ich na zariadenia: • na dočasné zobrazovanie informácií (monitor, displej, dataprojektor, projekčný panel) • na premanentné zobrazovanie informácií (tlačiareň, plotter, cutter) • pre zvukový výstup (reproduktory, slúchadlá) • na sieťové a telekomunikačné dátové výstupy (modem)

  3. Výstupné zariadenia na permanentné zobrazovanie informácií • tlačiarne • ihličkové • atramentové • laserové • tepelné • 3D • súradnicové zapisovače • plotter • cutter • fotoplotter

  4. Ihličková tlačiareň • mechanický prenos ihličkami cez pásku na papier • od roku 1964/1970 • jednofarebná tlač • 9 alebo 24 ihličiek • nízka kvalita tlače

  5. Atramentová tlačiareň • vystrelenie kvapôčky špeciálneho atramentu cez dýzu v tlačovej hlave na tlačové médium • 1) podávač papiera • 2) držiak cartridge-u • 3) motorček • 4) posuvná tyč • 5) lanko • 6) tlačová hlava • 7) cartridge • 8) trysky • 9) atram. komory • 10) kvapky • 11) rezistor

  6. Atramentová tlačiareň • uzávery trysiek sú ovládané elektromagneticky • atrament nesmie zaschnúť v náplni, ale musí rýchlo zaschnúť na papieri; poznáme atrament: • pigmentový (zostáva na povrchu papiera) • homogénny (preniká do tlačového média) • 1951 • 1977 • CMYK • atramentová farba • zásobník na čiernu oddelene • farebná spolu alebo zvlášť

  7. Laserová tlačiareň • svetlocitlivý valec sa elektrostaticky nabije, laser niektoré miesta vybije a na nenabité miesta sa nalepia pigmenty, ktoré sa prenesú na papier a tepelne vytvrdia v piecke • 1) regulátor obvodov • 2) fotocitlivý valec • 3) nabíjací valec • 4) laserový lúč • 5) rotujúce zrkadlo • 6) posuvný valec • 7) násypka na toner • 8) pás alebo valček • 9) zásobník papiera • 10) prenosový valec/nabíjací drôt • 11) čistiaca čepeľ 12) tepelno-tlakový valec

  8. Laserová tlačiareň • 1969/1976 • celá strana sa načíta do pamäte a vytlačí sa naraz • najkvalitnejšia čierna tlač

  9. Tepelná tlačiareň • obraz je vytváraný pomocou radu tepelných teliesok (cca 90°C)na papier potiahnutý teplocitlivou fóliou • dvojfarebná tlač pomocou dvoch rôznych teplôt • tlačí sa celý riadok naraz • tlač nie je farebne stála

  10. 3D tlačiareň • dokáže vytvoriť pevné trojrozmerné objekty z digitálneho modelu • Metódy: • vyrezávanie tenkých vrstiev rozličných materiálov • využitie tekutých materiálov, ktoré sú ošetrené rôznymi technológiami • tavenie a zmäkčovanie plastov • postupne ukladá vrstvy plastu, pričom využíva informácie z CAD softvéru (dizajnérsky program)

  11. Plotter • výstupné kresliace zariadenie, ktoré umožňuje kreslenie výkresov až do veľkosti A0 • využíva sa v oblasti počítačovej grafiky a CAD systémov • kreslia pomocou pohybu špeciálnych pier po papieri (alebo pohybom papiera v jednom smere a pera v druhom) • dnes už využívajú technológie moderných tlačiarní • delenie: • stolové • valcové • tušové • fixové • guľôč- kové

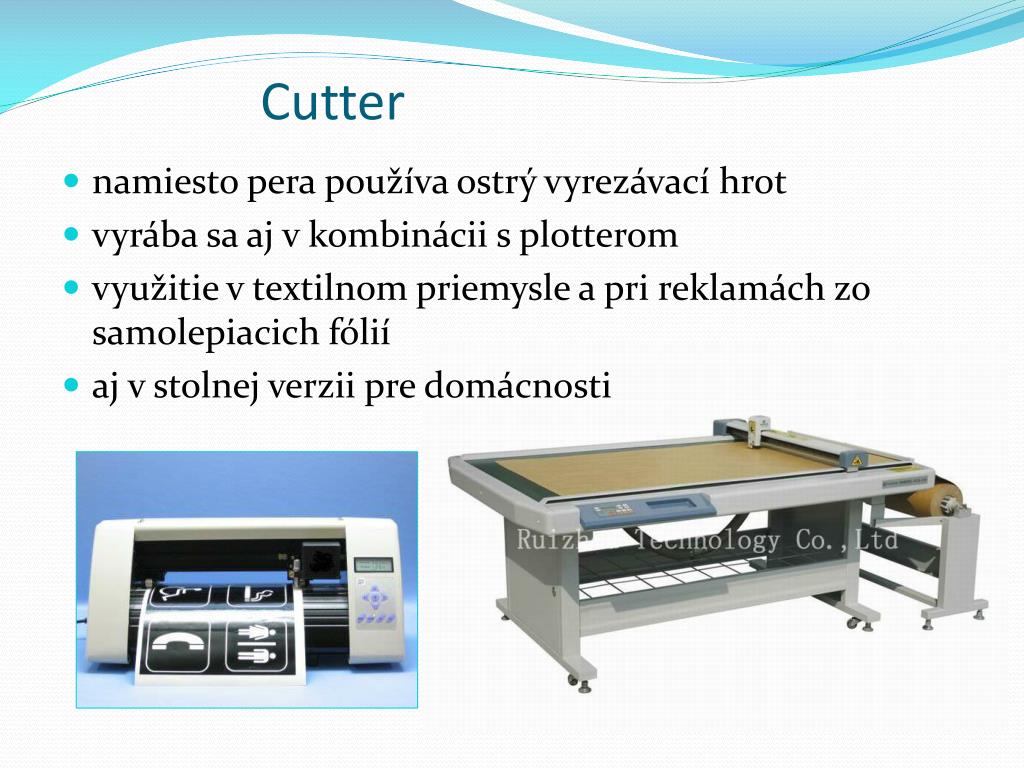

  12. Cutter • namiesto pera používa ostrý vyrezávací hrot • vyrába sa aj v kombinácii s plotterom • využitie v textilnom priemysle a pri reklamách zo samolepiacich fólií • aj v stolnej verzii pre domácnosti

  13. Fotoplotter • namiesto papiera sa používa fotocitlivý film • namiesto pera má osvetľovaciu hlavu (laserovú) • použitie pri litografii, výrobe plošných spojov obvodových dosiek a obalov integrovaných obvodov

  14. Ďakujem za pozornosť Dnešná prezentácia je len jednou z dvoch častí o výstupných zariadeniach Zdroje: zošit z prvého ročníka http://computershopper.com/feature/how-it-works-inkjet-printer http://computershopper.com/feature/how-it-works-laser-printer podčlánky z http://en.wikipedia.org/wiki/History_of_printing http://server.gphmi.sk/machova/hwsw/vsz.html
