Presentation Transcript


Pr sentation rapide de

Présentation rapide de

1


Pr sentation rapide de

Plan

  • MPI et la programmation (message pasing) en mémoire distribuée

    • La programmation par échanges de message

    • MPI

  • MPI en pratique

    • Groupes de communications

    • Communication points à points

    • Communication collectives

  • MPI plus précisément…

    • Les types utilisateur

    • MPI2

2


Pr sentation rapide de

Message passing en mémoire distribuée

CPU

CPU

CPU

CPU

CPU

CPU

CPU

RAM

RAM

RAM

RAM

RAM

RAM

RAM

Réseau

  • Le problème :

    • On dispose de n machines

    • Ces machines sont connectées en réseau

  •  Comment utiliser la machine globale à n processeurs constituée par l’ensemble de ces n machines?

3


Pr sentation rapide de

Message passing en mémoire distribuée

  • Une réponse : le passage de messages (message passing)

    • Faire exécuter un processus sur chaque processeur disponible

    • Effectuer des transferts de données explicites entre les processeurs

    • Synchroniser les processus explicitement

  • Immédiatement on peut distinguer deux types de communications pour le transfert de données :

    • Les communications à l’initiative d’un seul des processus : ‘one sided’

    • Les communications se font en commun : ‘cooperative’

4


Pr sentation rapide de

Communications ‘one sided’

Pas de protocole de rendez-vous (tout est fait à distance)

On n’indique pas aux processus une lecture ou écriture dans leur mémoire locale

Synchronisation difficile ou coûteuses

Prototypes de fonctions :

put(remote_process, data)

get(remote_process, data)

Deux types de communications

CPU

CPU

CPU

CPU

CPU

CPU

put()

get()

send()

recv()

  • Communications coopératives

    • La communication est effectuée explicitement par les deux processus

    • La synchronisation est implicite dans les cas simples

  • Prototypes de fonctions :

    • send(destination, data)

    • recv(source, data)

5


Pr sentation rapide de

MPI

  • Standard développe et utilisé par des industriels, des académiques, et des fabricants de machines parallèles

  • But : spécifier une bibliothèque de fonctions de passage de messages portable

  • La base est un environnement d’exécution qui lance les processus et les connecte entre eux

  • Supporte :

    • Des modes de communication synchrones et asynchrones

    • Des communications collectives

  • Offre des domaines de communication séparés

6


Pr sentation rapide de

Structure d’un programme MPI

Section séquentielle

(Parties non-parallélisables)

Initialisation de MPI

Initialisation de la section parallèle

Initialisation de

la section parallèle

Calcul

Communications

Section multinode (MPI)

Synchronisation

Fin section parallèle

Terminaison de la section parallèle

Remarque : la plupart des implémentations

‘conseillent’ de limiter cette dernière partie

à la sortie du programme

Section séquentielle

  • Correspond au schéma général de programmation SPMD

    • Tous les processus sont lancés en même temps

    • Le même programme est lancé sur tous les processus

7


Pr sentation rapide de

Fonctionnement d’un programme MPI

  • Tout unité de programme appelant des sous-programmes MPI doit inclure un fichier d’en-têtes mpi.h en C/C++ (mpif.h en Fortran)

  • Les fonctions de la bibliothèque MPI sont sensiblement les même entre la version Fortran et C/C++

    • généralement une variable de sortie supplémentaire « ierror » en Fortran qui remplace le type de retour des fonctions C/C++

  • Initialisation de l’environnement MPI

    • C : MPI_Init(&argc, char &argv);

    • Fortran : call MPI_Init(ierror)

  • Terminaison de l’environnement MPI (il est en général recommandé de terminer immédiatement après cette instruction)

    • C : MPI_Finalize();

    • Fortran : call MPI_Finalize(ierror)

8


Pr sentation rapide de

Fonctionnement d’un programme MPI

  • Toutes les opérations effectuées par MPI portent sur des communicateurs. Le communicateur par défaut est MPI_COMM_WORLD qui comprend tous les processus actifs.

  • Obtention du rang du processus

    • C : MPI_Comm_rank(MPI_COMM_WORLD, &rank);

    • Fortran : call MPI_Comm_rank(MPI_COMM_WORLD, rank, ierror)

  • Obtention du nombre de processus

    • C : MPI_Comm_size(MPI_COMM_WORLD, &size);

    • Fortran : call MPI_comm_size(MPI_COMM_WORLD, size, ierror)

9


Pr sentation rapide de

Le programme HelloWorld

#include <stdio.h>

#include <???>

void main(int argc, char ** argv)

{

int rang, nprocs;

????? ;

????? ;

????? ;

printf(“Bonjour, je suis le processus %d (parmi %d process)\n”, rang, nprocs);

????? ;

}

10


Pr sentation rapide de

Partie 1 : MPI ?

  • Notions élémentaires : groupes, contextes, domaines de communication

  • Fonctions de communication point à point

  • Types de données

  • Tags de communication

  • Fonctions de communication collectives

  • Exemple concret : calcul de la trace d’une matrice carrée

11


Pr sentation rapide de

Groupe de communication

  • Les processus d’un programme MPI peuvent être regroupés en groupes ‘group’

  • Tout message est envoyé dans un contexte ‘context’, et doit impérativement être reçu dans le même contexte

12


Pr sentation rapide de

Groupe de communication

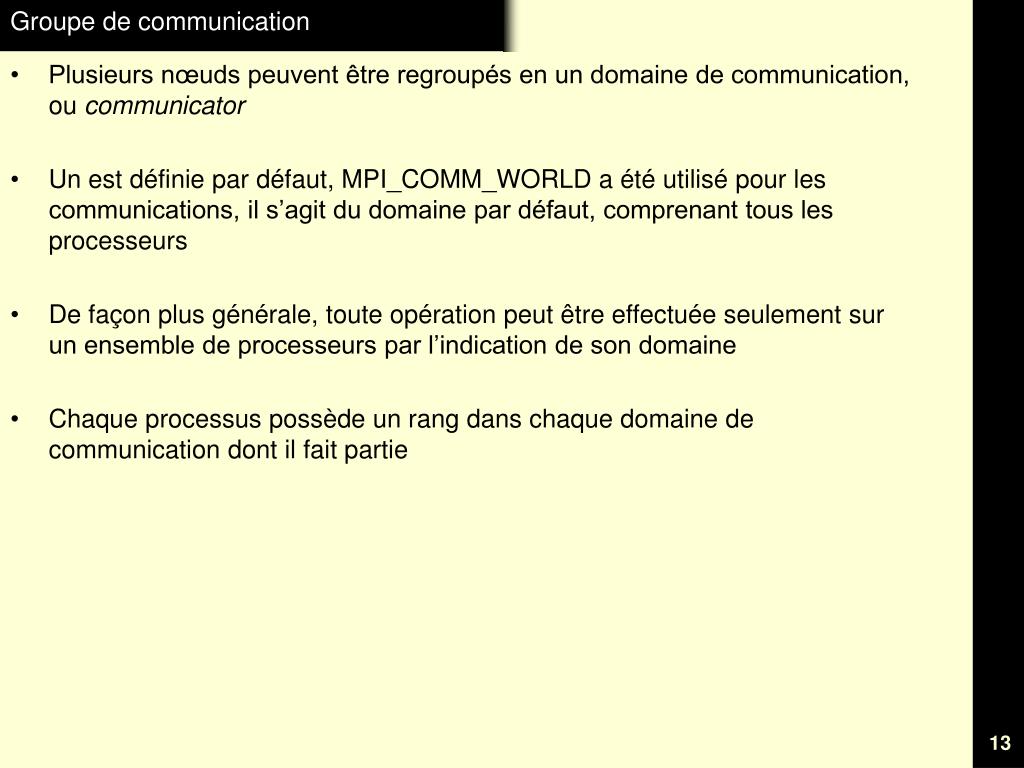

  • Plusieurs nœuds peuvent être regroupés en un domaine de communication, ou communicator

  • Un est définie par défaut, MPI_COMM_WORLD a été utilisé pour les communications, il s’agit du domaine par défaut, comprenant tous les processeurs

  • De façon plus générale, toute opération peut être effectuée seulement sur un ensemble de processeurs par l’indication de son domaine

  • Chaque processus possède un rang dans chaque domaine de communication dont il fait partie

13


Pr sentation rapide de

Groupe de communication

  • Avant de créer un domaine, il faut créer un groupe de processeurs :

    • int MPI_Comm_group(MPI_Comm comm, MPI_Group *group);

  • Création d’un domaine :

    • int MPI_Comm_create(MPI_Comm comm, MPI_Group group, MPI_Comm *newcomm) ;

    • int MPI_Comm_split(MPI_Comm comm, int color, int key, MPI_Comm *newcomm) ;

  • Exemple d’utilisation :

    • MPI_Send(newcomm, )

14


Pr sentation rapide de

Communication point à point

  • Une communication dite point à point a lieu entre deux processus, l’un appelé processus émetteur et l’autre processus récepteur (ou destinataire).

  • Elles permettent d’envoyer et recevoir des données entre deux processus

  • Les deux processus initient la communication, l’un qui envoie la donnée, le second qui la reçoit

  • Les communications sont identifiés par des tags

  • Il faut préciser d’avance la taille des éléments envoyés, ainsi que leur type

15


Pr sentation rapide de

Communication point à point

  • L’émetteur et le récepteur sont identifiés par leur rang dans le communicateur.

  • Ce que l’on appelle l’enveloppe d’un message est constituée :

    • du rang du processus émetteur

    • du rang du processus récepteur

    • de l’étiquette (tag) du message

    • du nom du communicateur qui définira le contexte de communication de l’opération

  • Les données échangées sont typées (entiers, réels, etc. ou types d´erivés personnels)

  • Il existe dans chaque cas plusieurs modes de transfert, faisant appel à des protocoles différents

16


Pr sentation rapide de

Communication point à point: synchrone

  • Envoi de données synchrone :

    • int MPI_Send(void* buf, int count, MPI_Datatype datatype, int dest, int tag, MPI_Comm comm) ;

    • Le tag permet d’identifier le message de facon unique

  • Réception de données synchrone :

    • int MPI_Recv(void* buf, int count, MPI_Datatype datatype, int source, int tag, MPI_Comm comm, MPI_Status *status) ;

    • Le tag doit être identique que le tag du Send

17


Pr sentation rapide de

Les tags de communication

  • Les tags de communication permettent d’identifier une communication particulière dans un ensemble

  • Elles permettent ainsi, dans le cas ou les communications ne sont pas synchrones, de ‘trier’ les messages

  • Il est possible dans le cas des opérations de réception, de recevoir depuis n’importe quel tag en utilisant le mot-clef : MPI_ANY_TAG (à eviter)

  • On peut egalement utilisé le mot-clef : MPI_ANY_SOURCE si l’émetteur n’est pas nécessairement connu (à eviter)

  • Il existe des variantes syntaxiques, MPI_Sendrecv(…) et MPI_Sendrecv_replace(…), qui enchaînent un envoi et une réception.

18


Pr sentation rapide de

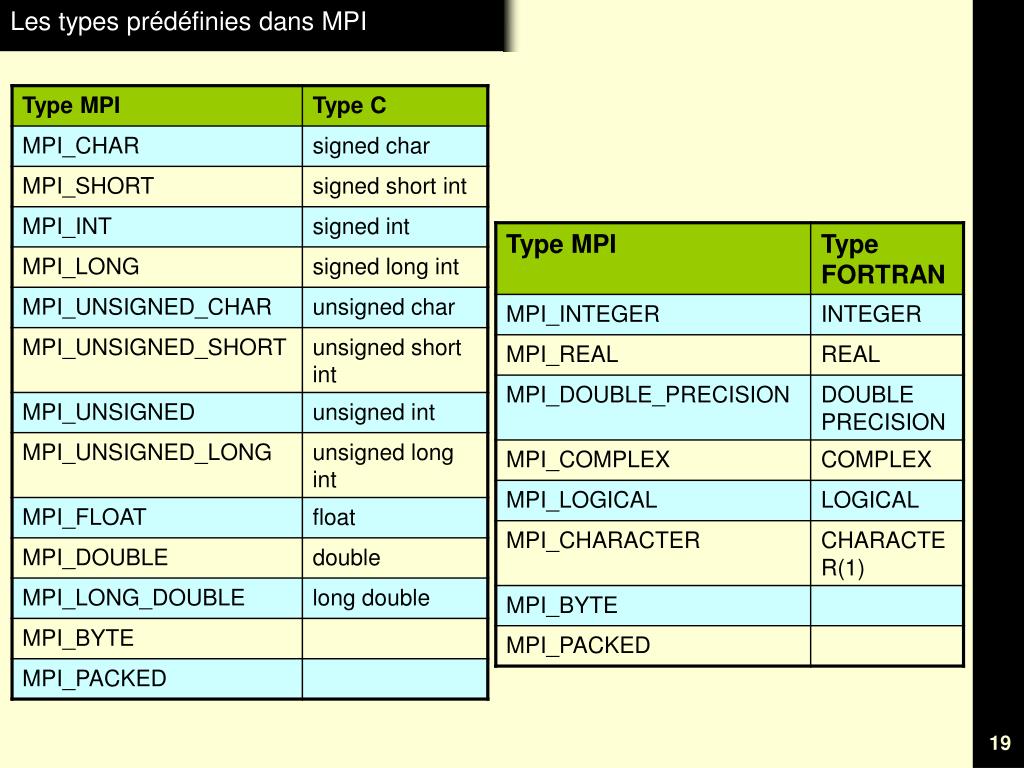

Les types prédéfinies dans MPI

19


Pr sentation rapide de

Un exemple : tour de table

if (me == 0)

MPI_Send(&jeton, 1, MPI_INT, suiv, 0, MPI_COMM_WORLD,);

while (1) {

MPI_Recv(&jeton, 1, MPI_INT, prec, 0, MPI_COMM_WORLD, status);

MPI_Send(&jeton, 1, MPI_INT, suiv, 0, MPI_COMM_WORLD);

}

MPI_Finalize();

}

2

1

3

0

4

5

np -1

#include <stdio.h>

#include <mpi.h>

void main(int argc, char ** argv) {

int me, prec, suiv, np;

int jeton = 0;

MPI_Status * status;

MPI_Init(&argc, &argv);

MPI_Comm_rank(MPI_COMM_WORLD, &me);

MPI_Comm_size(MPI_COMM_WORLD, &np);

if (me == 0)

prec = np – 1;

else

prec = me – 1;

if (me == np - 1)

suiv = 0;

else

suiv = me + 1;

20


Pr sentation rapide de

Communication point à point: asynchrone

  • Afin de résoudre les problèmes de deadlocks, et pour permettre le recouvrement des communications par le calcul, on peut utiliser des fonctions de communications asynchrones

  • Dans ce cas, le schéma de communication est le suivant :

    • Initiation d’une communication non-bloquante (soit par l’envoyeur, soit par le récepteur, soit les deux)

    • La communication est lancée sur l’autre nœud

    • … opérations diverses (typiquement : du calcul)

    • Terminaison de la communication (opération qui bloque jusqu’à ce que la communication ait été effectuée)

21


Pr sentation rapide de

Communication point à point: synchrone

  • Les fonctions non-bloquantes :

    • int MPI_Isend(void* buf, int count, MPI_Datatype datatype, int dest, int tag, MPI_Comm comm, MPI_Request *request);

    • int MPI_Irecv(void* buf, int count, MPI_Datatype datatype, int source, int tag, MPI_Comm comm, MPI_Request *request) ;

  • Le champ request sert à connaître l’état de la communication non-bloquante afin de savoir quand elle se termine, par un appel à la fonction :

    • int MPI_Wait(MPI_Request *request, MPI_Status *status) ;

22


Pr sentation rapide de

Communication point à point: indicatif

  • Il existe non seulement la possibilité d’envoyer les données de façon synchrone ou asynchrone dans le cas des échanges point-à-point

  • Ainsi, on peut contrôler plus finalement le mode de communication par l’utilisation de préfixes (MPI_[*]Send):

    • Envoi synchrone ([S]) :se termine lorsque la réception correspondante est postée

    • Envoi bufferisé ([B]): un buffer est créé, et l’envoi ne se termine que lorsque ce buffer utilisateur est copié dans le buffer système

    • Envoi standard () : l’envoi se termine quand le buffer d’émission est vide

    • Envoi ready ([R]) : l’utilisateur affirme que la réception a été postée avec l’émission

23


Pr sentation rapide de

Communication collective

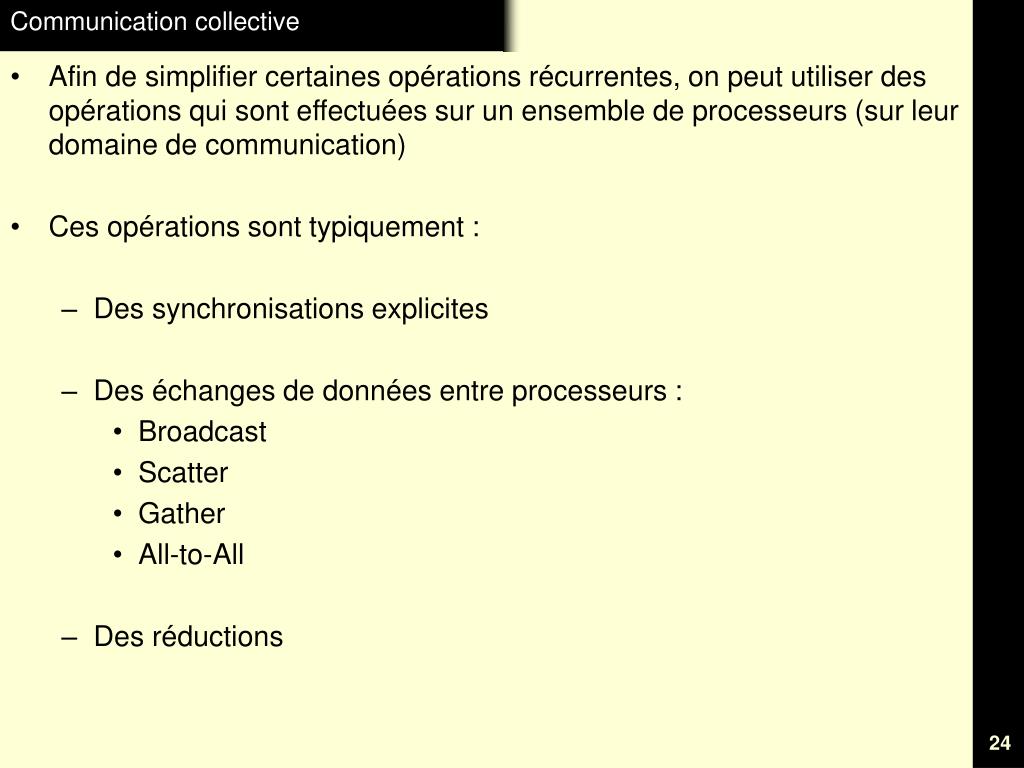

  • Afin de simplifier certaines opérations récurrentes, on peut utiliser des opérations qui sont effectuées sur un ensemble de processeurs (sur leur domaine de communication)

  • Ces opérations sont typiquement :

    • Des synchronisations explicites

    • Des échanges de données entre processeurs :

      • Broadcast

      • Scatter

      • Gather

      • All-to-All

    • Des réductions

24


Pr sentation rapide de

Communication collective : synchronisation

  • Barrière de synchronisation : tous les processus d’un domaine de communication attendent que le dernier processus soit arrivé à la barrière de synchronisation avant de continuer l’exécution

  • Prototype de la fonction

    • C : int MPI_Barrier (MPI_Comm communicator);

    • Fortran : MPI_Barrier(Communicator, IERROR)

Barrière

25


Pr sentation rapide de

Communication collective :broadcast

0

0

1

2

3

np-1

1

2

3

np-1

buffer

root = 1

  • Une opération de broadcast permet de distribuer à tous les processeurs une même donnée

  • Communication de type un-vers-tous, depuis un processus ‘root’ spécifie par tous les processus (identique pour tous) du domaine

  • Prototypes :

    • C : int MPI_Bcast(void *buffer, int count, MPI_Datatype datatype, int root, MPI_Comm comm);

    • Fortran : MPI_Bcast(buffer, count, datatype, root, communicator, ierror)

26


Pr sentation rapide de

Communication collective : sscatter

0

1

2

3

np-1

0

1

2

3

np-1

sendbuf

recvbuf

root = 2

  • Opération de type un-vers-tous, où des données différentes sont envoyées sur chaque processus receveur, suivant leur rang

  • Prototypes :

    • C : int MPI_Scatter(void * sendbuf, int sendcount, MPI_Datatype sendtype, void* recvbuf, int recvcount, MPI_Datatype recvtype, int root, MPI_Comm communicator);

    • Fortran : MPI_Scatter(sendbuf, sendcount, sendtype, recvbuf, recvcount, recvtype, root, communicator, ierror)

  • Les paramètres ‘send’ ne sont utilises que par le processus qui envoie les données

27


Pr sentation rapide de

Communication collective : gather

0

1

2

3

np-1

0

1

2

3

np-1

sendbuf

recvbuf

root = 3

  • Opération de type tous-vers-un, où des données différentes sont reçues par le processeur receveur, suivant leur rang

  • Prototypes :

    • C : int MPI_Gather(void* sendbuf, int sendcount, MPI_Datatype sendtype, void* recvbuf, int recvcount, MPI_Datatype recvtype, int root, MPI_Comm communicator);

    • Fortran : MPI_Gather(sendbuf, sendcount, sendtype, recvbuf, recvcount, recvtype, root, communicator, ierror)

  • Les paramètres ‘receive’ ne sont utilises que par le processus qui reçoit les données

28


Pr sentation rapide de

Communication collective : allgather

0

1

2

3

np-1

0

1

2

3

np-1

sendbuf

recvbuf

  • Opération de type tous-vers-un, où des données différentes sont reçues par le processeur receveur, suivant leur rang

  • Prototypes :

    • C : int MPI_AllGather(void* sendbuf, int sendcount, MPI_Datatype sendtype, void* recvbuf, int recvcount, MPI_Datatype recvtype, MPI_Comm communicator);

    • Fortran : MPI_AllGather(sendbuf, sendcount, sendtype, recvbuf, recvcount, recvtype, communicator, ierror)

  • Les paramètres ‘receive’ ne sont utilises que par le processus qui reçoit les données

29


Pr sentation rapide de

Communication collective : alltoall

0

1

2

3

np-1

0

1

2

3

np-1

sendbuf

recvbuf

  • Opération de type tous-vers-tous, où des données différentes sont envoyées sur chaque processus, suivant son rang, et réarrangées suivant le rang de l’expéditeur

  • Prototypes :

    • C : int MPI_AlltoAll(void * sendbuf, int sendcount, MPI_Datatype sendtype, void* recvbuf, int recvcount, MPI_Datatype recvtype, int root, MPI_Comm communicator);

    • Fortran : MPI_Alltoall(sendbuf, sendcount, sendtype, recvbuf, recvcount, recvtype, root, communicator, ierror)

  • Les paramètres ‘send’ ne sont utilises que par le processus qui envoie les données

30


Pr sentation rapide de

Communication collective : extension

  • Les sous-programmes MPI SCATTERV(), MPI GATHERV(), MPI ALLGATHERV() et MPI ALLTOALLV() étendent MPI SCATTER(), MPI GATHER(), MPI ALLGATHER() et MPI ALLTOALL() au cas où le nombre d’éléments à diffuser ou collecter est différent suivant les processus.

  • Ils prennent alors un ou des arguments suplémentaires qui representent les nombres de données ainsi que les positions de stockage des données

  • Exemple : prototypes de Scatterv :

    • C : int MPI_Scatterv(void * sendbuf, int *sendcounts, int *senddispls, MPI_Datatype sendtype, void* recvbuf, int recvcount, MPI_Datatype recvtype, int root, MPI_Comm communicator);

    • Fortran : MPI_Scatterv(sendbuf, sendcounts, senddispls, sendtype, recvbuf, recvcount, recvtype, root, communicator, ierror)

31


Pr sentation rapide de

Communication collective : extension

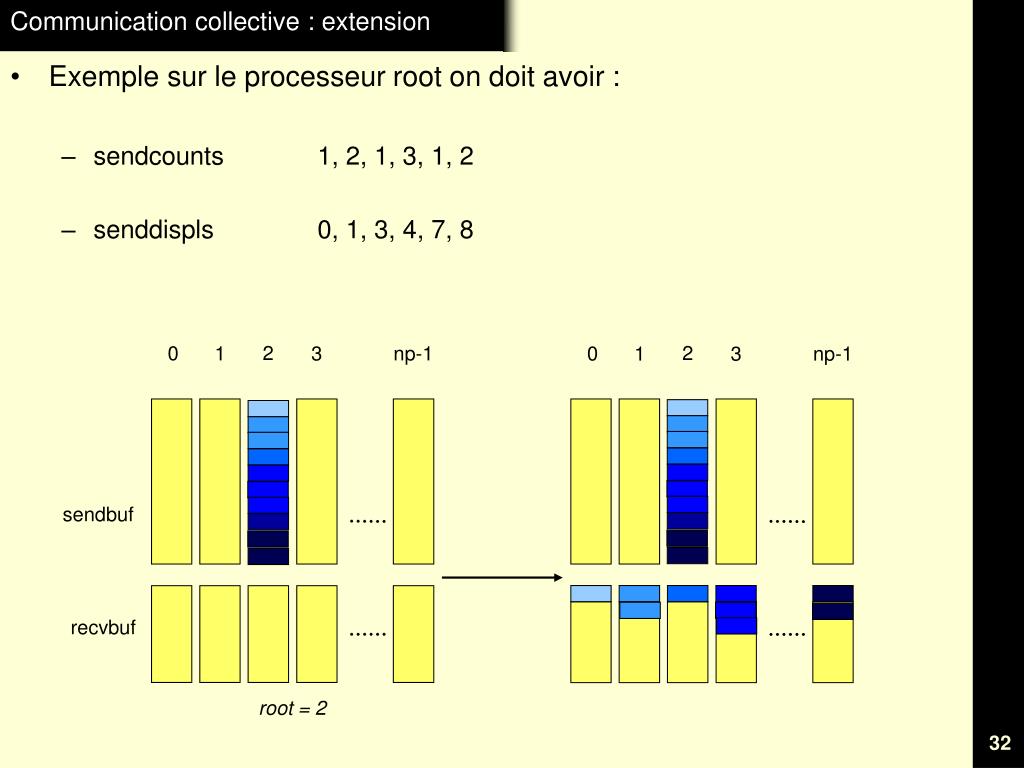

2

2

0

1

3

np-1

0

1

3

np-1

sendbuf

recvbuf

root = 2

  • Exemple sur le processeur root on doit avoir :

    • sendcounts1, 2, 1, 3, 1, 2

    • senddispls0, 1, 3, 4, 7, 8

32


Pr sentation rapide de

Les réductions

  • Une réduction permet d’effectuer sur un des données distribuées dans un ensemble de processeurs une opération arithmétique de type addition, minima/maxima, …

  • Prototype :

    • C : int MPI_Reduce(void * sendbuf, void* recvbuf, int count, MPI_Datatype datatype, MPI_Op op, int root, MPI_Comm communicator);

    • Fortran : MPI_Reduce(sendbuf, recvbuf, count, datatype, op, root, communicator, ierror)

  • Dans la forme MPI_Reduce() seul le processeur root reçoit le résultat

  • Il existe la forme MPI_AllReduce(), ou tous les processus reçoivent le résultat

33


Pr sentation rapide de

Opérations disponibles

Les réductions

34


Pr sentation rapide de

Calcul de la trace d’une matrice An

Rappel : la trace d’une matrice est la somme des éléments de sa diagonale (matrice nécessairement carrée)

Mathématiquement, on sait que :

Immédiatement, on voit facilement que le problème peut être parallélisé en calculant la somme des éléments diagonaux sur plusieurs processeurs puis en utilisant une réduction pour calculer la trace globale

Exemple : calcul de la trace d’une matrice

35


Pr sentation rapide de

Exemple : calcul de la trace d’une matrice

#include <stdio.h>

#include <mpi.h>

void main(int argc, char ** argv) {

int me, np, root=0;

int N; /* On suppose que N = m*np */

double A[N][N];

double buffer[N], diag[N];

double traceA, trace_loc;

MPI_Init(&argc, &argv);

MPI_Comm_rank(MPI_COMM_WORLD, &me);

MPI_Comm_size(MPI_COMM_WORLD, &np);

tranche = N/np;

/* Initialisation de A faite sur 0 */

/* … */

/* On bufferise les éléments diagonaux depuis le processus maître */

if (me == 0) {

for (i=root; i<N; i++)

buffer[i] = A[i][i];

}

/* L’opération de scatter permet de distribuer la diagonale bufférisée entre les processus */

MPI_Scatter(

buffer, tranche, MPI_DOUBLE,

diag, tranche, MPI_DOUBLE, MPI_COMM_WORLD);

36


Pr sentation rapide de

Exemple : calcul de la trace d’une matrice

/* On calcule la trace locale sur chaque processeur */

trace_loc = 0;

for (i = 0; i < tranche; i++)

trace_loc += diag[i];

/* On peut alors effectuer la somme globale */

MPI_Reduce(&trace_loc, &traceA, 1, MPI_DOUBLE, MPI_SUM, root, MPI_COMM_WORLD);

if (me == root)

printf("La trace de A est : %f \n", traceA);

MPI_Finalize();

}

37


Pr sentation rapide de

Partie 2 : notions avancées

  • Types de données utilisateur

  • Extensions MPI-2

38


Pr sentation rapide de

Types de données utilisateur

  • Par défaut, les données qui peuvent être échangées (au sens large) par MPI sont les types présentés précédemment, sous forme de vecteurs

  • Il est possible de créer de nouveaux types afin de simplifier les opérations de communication (notamment les procédures de ‘bufferisation’)

  • Un type se présente sous la forme d’une séquence de types de base et d’une séquence d’offsets entier (placement mémoire)

    • Creation : MPI_Type_commit(type) ;

    • Destruction : MPI_Type_free(type) ;

39


Pr sentation rapide de

L’évolution MPI-2

  • Le standard MPI-2 présente certaines nouveautés afin de combler certains vides constatés, que d’autres outils peuvent combler

  • Changement dynamique du nombre de processeurs

    • Il devient possible de ‘spawner’ de nouveaux processus lors de l’exécution du programme. Des inter-domaines sont alors crées

  • Fonctions de communications ‘one-sided’

    • MPI_Put () et MPI_Get () sont présents dans MPI-2

40


Pr sentation rapide de

Conclusions sur MPI

  • MPI est devenu, grâce au travail en commun de la communauté du calcul parallèle, une bibliothèque standard de passage de messages

  • De nombreuses implémentations existent, sur la plupart des plate-formes

  • L’apprentissage de MPI est très simple, sans devoir entrer dans les notions les plus obscures de la bibliothèque

  • La documentation et les publications disponibles sont conséquentes

41


Pr sentation rapide de

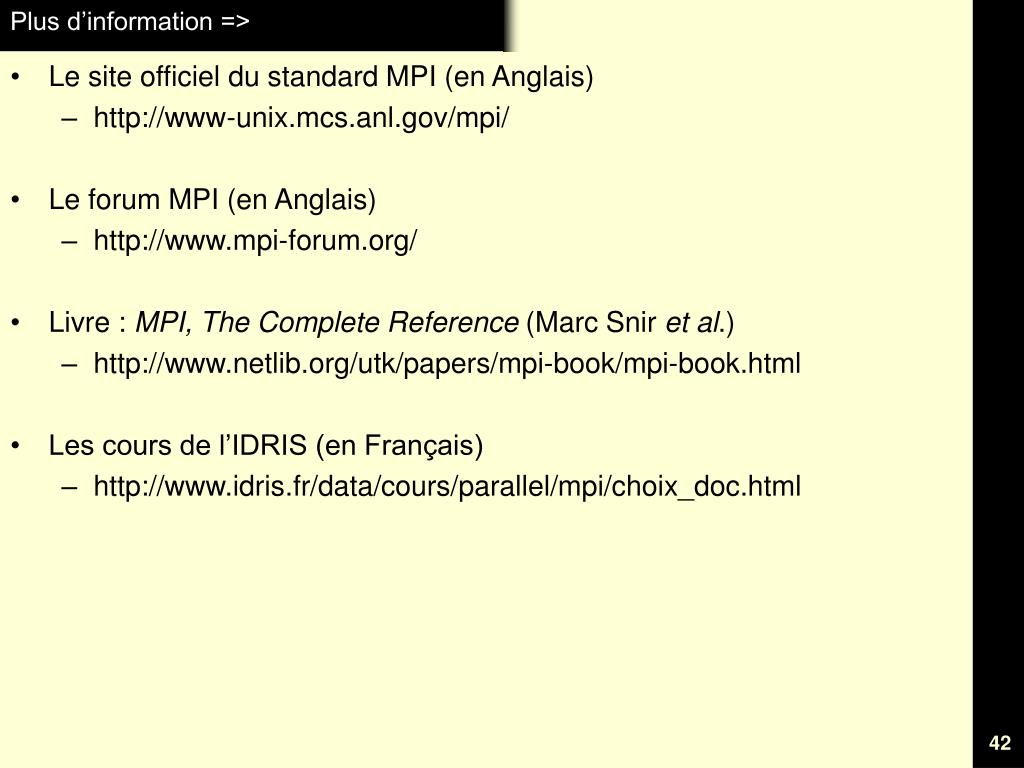

Plus d’information =>

  • Le site officiel du standard MPI (en Anglais)

    • http://www-unix.mcs.anl.gov/mpi/

  • Le forum MPI (en Anglais)

    • http://www.mpi-forum.org/

  • Livre : MPI, The Complete Reference (Marc Snir et al.)

    • http://www.netlib.org/utk/papers/mpi-book/mpi-book.html

  • Les cours de l’IDRIS (en Français)

    • http://www.idris.fr/data/cours/parallel/mpi/choix_doc.html

42


  • Login
