Presentation Transcript


Microsoft excel 5 ra

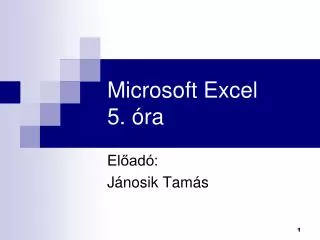

Microsoft Excel5. óra

Előadó:

Jánosik Tamás


Diagramok k sz t se

Diagramok készítése

  • A diagramok az adatok grafikus megjelenítésére szolgálnak. Sokszor jobban szemléltetik e diagramok egy folyamat alakulását, számok arányait stb. mint maga a számsor a táblázatban.

  • Ebben a fejezetben megismerhetjük

    • a diagramok létrehozásának fortélyait

    • a diagramok formátum beállításának fogásait.


Diagramok fel p t se

Diagramok felépítése

  • A vizsgálódásainkat egy úgynevezett oszlopdiagramon kezdjük, mert ez a legtöbbször használt diagram típus.

  • Az adatsor az egyes kategóriákhoz rendelt adatokból áll. Ez az összerendelés van megjelenítve a diagramon is: vagyis a vízszintes kategória tengelyen bejelölt kategóriákhozhozzá vannak rendelve a hozzájuk tartozó adatok az adatsorból.

  • Egy adatsor a nemcsak vízszintesen helyezkedhet el, hanem függőlegesen is. Ilyenkor a kategóriák általában velük párhuzamosan helyezkednek el szintén függőlegesen.


Microsoft excel 5 ra

  • Egy diagramon több adatsort is ábrázolhatsz.Ilyenkor a különböző adatsorok különböző színű vagy mintájú oszlopokkal vannak megjelenítve. A jelmagyarázat azonosítja az adatsorokat.


Tov bbi f diagram t pusok

További fő diagram típusok


Diagram l trehoz sa

Diagram létrehozása

  • Tartomány kijelölésA diagram létrehozása az ábrázolni kívánt táblázatrész kijelölésével kezdődik. Egy jó kijelölés mindennek az alapja. A kijelölésnél az adatsor lehet sorban, vagy oszlopban. Nem összefüggő tartományról is készülhet diagram, de kijelölésnél ügyelni kell arra, hogy ha képzeletben összetoljuk a kijelölt területeket, akkor négyszög alakú területet kell kapni, mert a diagram varázsló ezt értelmezi jól. (Ne legyen csonka kijelölés!)


P ld k a kijel l sre

Példák a kijelölésre:


A diagram var zsl elind t sa

A Diagram Varázsló elindítása

  • A Beszúrás  Diagram parancs vagy az eszköztár  gombja segítségével új diagramot hozhatunk létre.

  • A Diagram Varázsló 4 lépésben létrehozza az általad kért diagramot, amit utólag bármikor módosíthatsz

    • 1. lépés: Elsőként diagramtípust és altípust választhatunk:

    • A leggyakrabban használt diagramok:

      • Kör (perec vagy torta): egy sorozat adatainak megjelenítéséhez. Ezen a diagramon jól látszanak, hogy az egyes értékek hogy aránylanak egymáshoz.

      • Oszlop (sáv, vagy 3D oszlop vagy 3D sáv):Több sorozat megjelenítéséhez használatos. Ezen a diagramon jól látható az adatok alakulása, több sorozat esetén a sorozatok viszonya.

      • Grafikon (más néven vonal, szalag)Az oszlopdiagramhoz hasonló esetekben használjuk. De itt az értékek összekötése miatt szoros kapcsolat van a sorozat értékei között.

      • Pont (XY): léptékhelyes kategóriatengelyű grafikon


Microsoft excel 5 ra

  • 2. lépés:Tartomány és adatsor beállítás

  • Módosíthatjuk az ábrázolandó tartományt.

    • Kattintsunk a Tartmomány mező végén levő gombra, és a táblázaton jelöljük ki újra a tartományt! (A végén Enter!)

    • Módosíthatjuk az adatsor elhelyezkedését. (A mintán jól követhetők a változások!)


Microsoft excel 5 ra

3. lépés: Címkék beállítása

A címeket értelemszerűen be kell gépelni a mezőkbe.A beállítások egyből megjelennek a példadiagramon.

Megjegyzés:A többi lap segítségével beállíthatjuk a diagram legfontosabb extra formáit.


Microsoft excel 5 ra

  • 4. lépés: A diagram helyének megadása

  • Itt eldöntheted, hogy munkalap új munkalapként, vagy már meglévő munkalapon objektumként jelenjen meg.

  • Új munkalapon: Írjuk a mezőbe a lap nevét.

  • Objektumként itt: A listából kijelölhetjük a munkalapot


Diagramok m dos t sa

Diagramok módosítása

  • Az objektumként létrejött diagram beszúródik a táblázatba.

    • Kijelölés: Kattintással kijelölhetjük. Ilyenkor megjelenik a Diagram eszköztár,hogy segítsen a formázásban.

    • Mozgatás: A diagramot a területénél fogva mozgathatjuk.

    • Méretezés: A méretező tappancsoknál fogva méretezhetjük a diagramot.


Microsoft excel 5 ra

  • A módosításhoz diagram szerkesztő módba kell átmenni:

    • Ha a diagramot új lapra hoztuk létre, akkor válasszuk ki a lapot, és máris szerkeszthetjük a diagramot.

    • Ha a táblázatba helyeztük a diagramot, akkor kattintsunk duplán a diagramra, és a helyén szerkeszthetjük a diagramot.

  • Egy oszlopdiagram elemei


Fontosabb szerkeszt sek

Fontosabb szerkesztések

  • Elem kijelölése: Kattintsunk a kijelölendő elemre!

  • A kijelölt elem törlése: A Delete billentyűvel törölhetjük a kijelölt elemet!

  • A kijelölt elem mozgatása: Fogjuk meg a szélénél, és húzással mozgassuk a kívánt helyre!


Microsoft excel 5 ra

A kijelölt elem méretezése: Fogjuk meg a méretező tappancsánál, és húzással állítsuk be a kívánt méretet!

A kijelölt címke szerkesztése:

Kattintsunk újra a kijelölt címkébe, és ha megjelenik benne a beszúrási pont, akkor átírhatjuk a tartalmát.


Microsoft excel 5 ra

A kijelölt elem formázása:

Kattintsunk az eszköztár formázó gombjára, vagy válasszuk a Formátum menüben az adott elem formázása parancsot. (Ha duplán kattintunk az objektumra, akkor is megjelenik a formázó ablak!)


Sz vegc mk k feliratok be ll t si lehet s gei

Szövegcímkék, feliratok beállítási lehetőségei

  • Betűtípus: mindaz a betűforma beállítás, amelyet a cellaformázásoknál megismertünk.

  • Mintázat: mindaz a háttér és szegély forma beállítás, amelyet a cellaformázásoknál megismertünk.

  • Igazítás: mindaz az igazítás és írásirány forma, amelyet a cellaformázásoknál megismertünk.

  • Szám: mindaz a számforma, amelyet a cellaformázásoknál megismertünk.(Ez csak a tengelyfeliratoknál van.)

    Diagram típus módosítás

  • A gyakoribb típusokat a Diagram eszköztár Minta menüjéből is kiválaszthatjuk.Az összes típus a Diagram  Minta... menüparancs segítségével az előugró űrlapon jeleníthető meg.


Microsoft excel 5 ra

Címek, jelmagyarázatok pótlása

  • Címek beszúrása: A Diagram  Diagram beállításai... paranccsal a Címek lapon pótolhatjuk a diagram-, és a tengely címeket.

  • Jelmagyarázat: A Diagram  Diagram beállításai... paranccsal a Jelmagyarázat lapon bekapcsolhatjuk a Jelmagyarázat megjelenítését.


Adatsorok tulajdons gainak be ll t sa

Adatsorok tulajdonságainak beállítása

  • Kategória feliratok: Módosíthatjuk a sorozatokhoz rendelt kategória értékeket.

  • Név és értékek:

    • Név: a jelmagyarázat szövege (a cellacím helyére tetszőleges szöveget is írhatunk);

    • Értékek: az ábrázolandó adatsor tartománya a táblázatban.


Formai be ll t sok

Formai beállítások:

A kijelölt adatsort a formázó gomb segítségével formázhatjuk.

  • Mintázat: beállíthatjuk, hogy a sorozat oszlopainak kitöltő mintája milyen színű (mintájú) és szegélyű legyen.

  • Feliratok: itt kiválaszthatjuk, hogy mi jelenjen meg az oszlop tetején.

  • Érték látszik: az oszlopok tetején megjeleníti az Excel az ábrázolt értéket. Felirat látszik: az oszlopok tetején megjeleníti az Excel a kategóriákat.


Microsoft excel 5 ra

  • Tengely: Több adatsor esetén, ha az egyik adatsor értékei nagyságrendekkel eltérnek a többiétől (túl kicsi vagy túl nagy), másodlagos értéktengelyt lehet hozzárendelni. Ez az értéktengely a diagram jobb oldalán fog megjelenni.

  • Sorrend: Itt állíthatod be a sorozatok ábrázolásának sorrendjét.


Kateg ria tengely

Kategória tengely

Skála beállítás:

Mintázat: Az osztások helyzetét és más jellemzőit állíthatod be rajta.

Felirat beállítások: Betűtípus lapon:  betűformák, Igazítás lapon:  írásirányok, Szám lapon  számforma


Rt ktengely

Értéktengely

Skála:

  • Mintázat: Az osztások helyzetét és más jellemzőit állíthatod be rajta.

  • A Feliratok jellemzőinek beállítása:

  • Betűtípus lapon:  betűformák, Igazítás lapon:  írásirányok, Szám lapon  számforma


Pakolt halmozott oszlopdiagramok

Pakolt (halmozott) oszlopdiagramok

  • A pakolt oszlopdiagramoknál az adatsorok adott kategóriához tartozó értékei egymás felett jelennek meg. Így a diagramról leolvasható az sorozat adott kategóriához tartozó összege is.

  • Létrehozása: az űrlapvarázsló 2. Lépésénél válassz oszlopdiagramot, 3. Lépésénél válassz pakolt oszlop altípust.

  • Módosítás: ha véletlenül létrehoztál egy sima oszlopdiagramot, akkor add ki a Formátum  Diagram típus... parancsot. ...az Egyebek gombra kattintva meglátod az Altípus lapot, amelyen kiválaszthatod a pakolt diagram típust.


Gyakorl s

Gyakorlás

  • Nyissuk meg a szamtech - 'zeusz‘ (Y:)\Excel mappából a PL5_1 munkafüzetet, és végezzük el a benne lévő feladatokat!

  • Mentsük el a munkafüzetet a Dokumentumok mappába Diagram1 néven!


K sz n m a figyelmet

Köszönöm a figyelmet!
