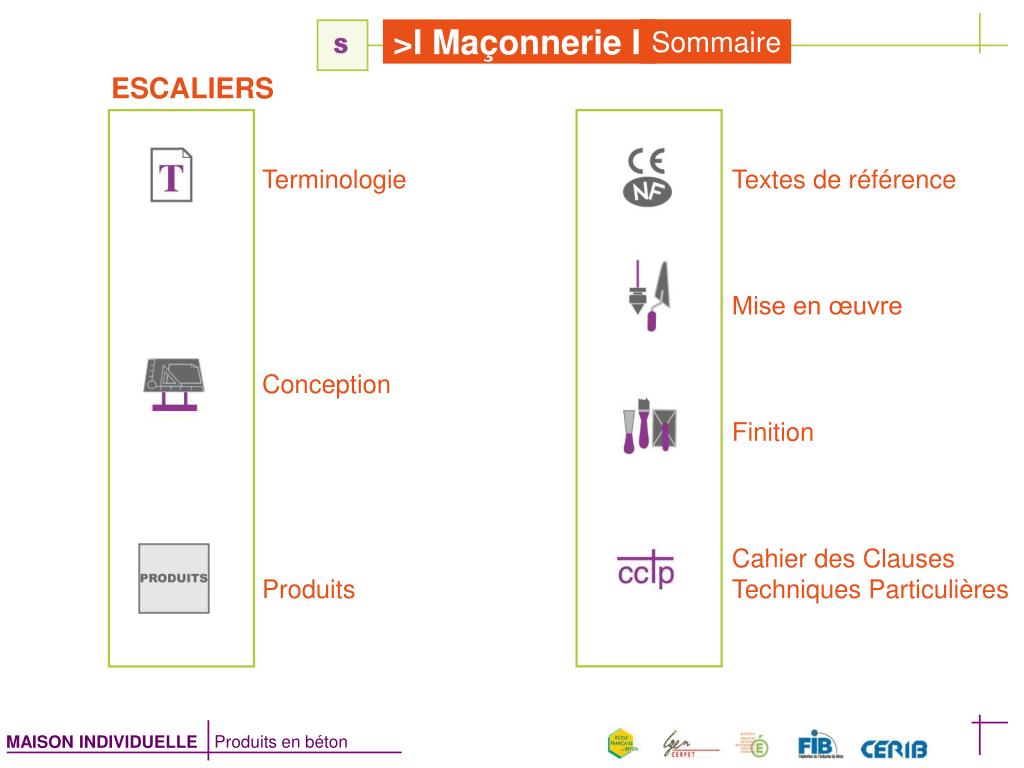

  1. Sommaire ESCALIERS Terminologie Textes de référence Mise en œuvre Conception Finition Cahier des Clauses Techniques Particulières Produits

  2. Terminologie • Ouvrage de circulation verticale composé d’une série de marches permettant de monter ou de descendre d’un niveau de plancher à un autre • Ligne de foulée • Échappée • Marche balancée • Marche droite • Giron • Hauteur de contremarche • Nez de marche • Paillasse • Jour • Départ • Marche d’arrivée

  3. Conception • Ce que l’on attend d’un escalier : • Être confortable à l’usage, Permettre le passage de mobilier, • Être esthétique, • Assurer la sécurité contre la chute des personnes, • Permettre l’évacuation en cas d’incendie.

  4. g h • Conception • Confortable à l’usage • Permet le passage de mobilier • L’arrêté d’août 2006 fixe pour la maison individuelle : • « g » giron minimal : 24 cm • « h » hauteur de marche maximale : 18 cm Largeur de l’escalier : en maison individuelle, il est d’usage de respecter un minimum de 90 cm Échappée ou hauteur de passage : minimum fixé à 2,00 m

  5. Conception • Assurer la sécurité contre la chute des personnes Rampe d’escalier (NF P 01-012) Hauteur : 90 cm du nez de marche • Stabilité au feu Avec un degré REI  60 minutes, les escaliers en béton offrent toutes les garanties de sécurité, l’accès des secours et la possibilité d’évacuation en cas d’incendie. • Pour en savoir plus sur le feu

  6. Hauteur à franchir De fini à fini • Conception • Informations à fournir au fabricant pour lui permettre de dimensionner l’escalier : • Les dimensions de la cage d’escalier • L’épaisseur du plancher • La hauteur à franchir « fini à fini » • La largeur de passage • Le point de départ, le point d’arrivée

  7. Produits • Escaliers monoblocs Droit Balancé Hélicoïdal – Escalier en ½ volée

  8. Produits • Escaliers à marches indépendantes Droit sur crémaillères Hélicoïdal Marches en console • Marches pour aménagements extérieurs :Voir chapitre aménagements extérieurs Sur appui latéral Marches et contre marches

  9. Textes de référence • P 18-702 Règles BAEL – Règles techniques de conception et de calcul des ouvrages et constructions en béton armé suivant la méthode des états limites. • P 19-201 DTU 21-3 – Dalles et volées d’escalier préfabriquées, en béton armé, simplement posées sur appuis sensiblement horizontaux. • NF P 87-301 Escaliers – Marches et contremarches en béton de ciment pour volées droites. • Arrêté du 1er août 2006 : hauteur de marche, giron et largeur de l’escalier • Cahier des charges FIB – Escalier préfabriqués en béton • Pr EN 14843 Produits préfabriqués en béton – escaliers  Pour en savoir plus sur les sigles de qualité

  10. Pour les maîtres d’ouvrage, un escalier préfabriqué en béton, c’est l’assurance d’avoir : • Une pérennité des propriétés mécaniques dans le temps • Une géométrie garantissant une bonne mise en œuvre • Un aspect de surface conforme à la commande • Une résistance mécanique • Une résistance au gel-dégel et à l’absorption d’eau • Mise en œuvre • Qualité Demain, en 2008, en complément de la certification volontaire, le marquage sera apposé sur les produits. Il sera obligatoire pour la mise sur le marché européen des produits et attestera qu’ils respectent les caractéristiques réglementaires de la norme EN 14843.

  11. Mise en œuvre • Préfabrication • Réalisés en usine, pour la plupart sur mesure, les escaliers sont livrés prêts à poser. Fabrication Moule Transport

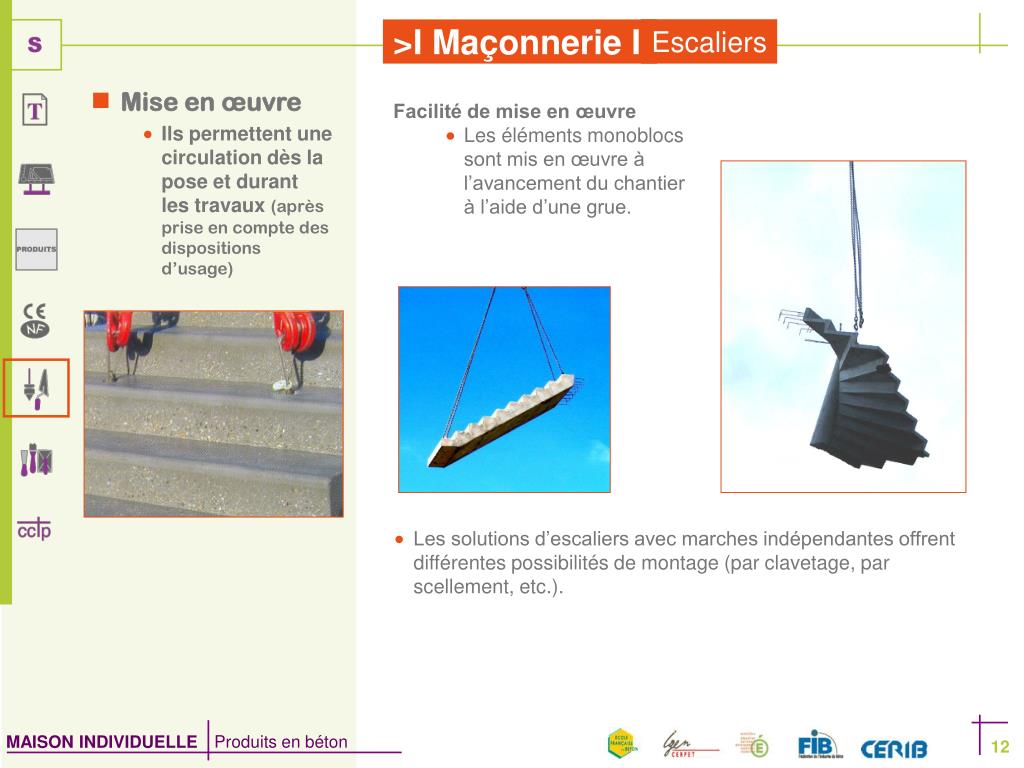

  12. Mise en œuvre • Ils permettent une circulation dès la pose et durant les travaux (après prise en compte des dispositions d’usage) • Facilité de mise en œuvre • Les éléments monoblocs sont mis en œuvre à l’avancement du chantier à l’aide d’une grue. • Les solutions d’escaliers avec marches indépendantes offrent différentes possibilités de montage (par clavetage, par scellement, etc.).

  13. Mise en œuvre • Pour en savoir plus sur les EPI

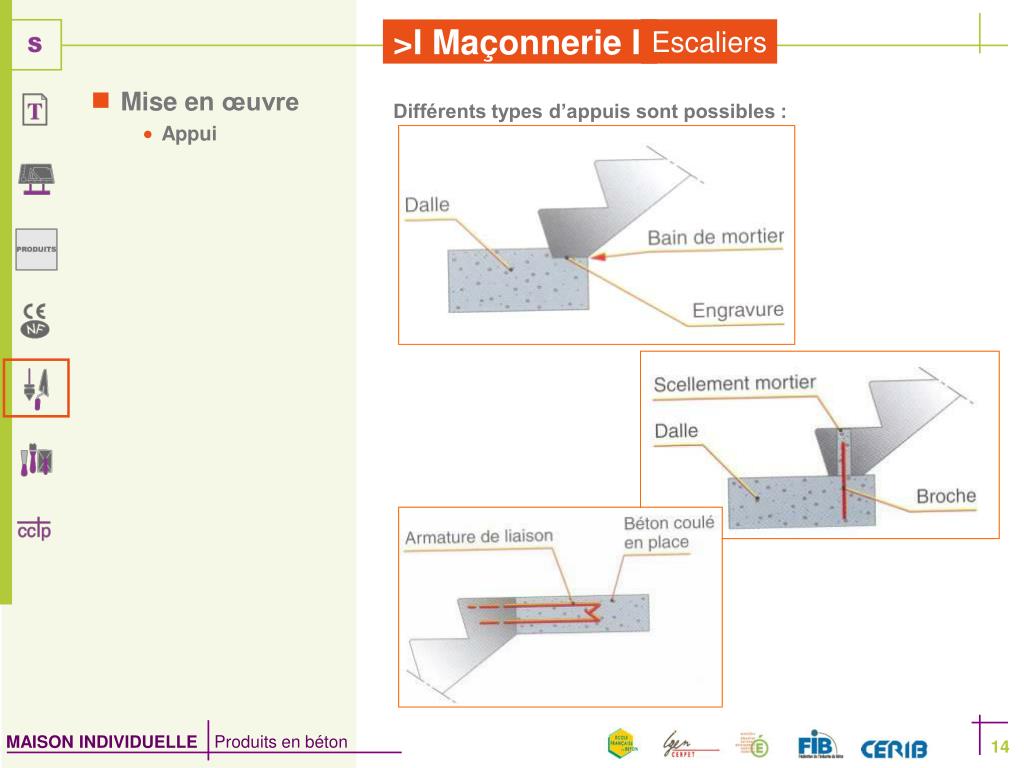

  14. Mise en œuvre • Appui Différents types d’appuis sont possibles :

  15. Finitions • Soit en béton brut à base de ciment gris ou blanc • Soit en béton traité en usine • Béton poli • Béton sablé • Béton lavé Escalier en béton gris comportant des zones brutes, sablées et polies • Soit avec un revêtement • Le béton accepte tous types de revêtement, avec ou sans nez de marche :bois (parquet), carrelage, moquette, sol souple. • Soit par peinture • Après préparation du support. • Antidérapant : • Grâce au traitement de surface ou à l’adjonction d’un profil rapporté en nez de marche.

  16. Cahier des Clauses Techniques Particulières • CCTP – Lot 01 Gros Œuvre • Prescriptions générales • Escaliers Accéder au document complet .DOC Plan RDC  Pour en savoir plus sur le CCTP
