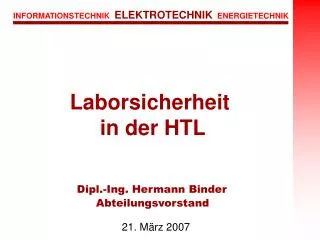

  1. Laborsicherheit in der HTL Dipl.-Ing. Hermann Binder Abteilungsvorstand 21. März 2007 Dipl.-Ing. Hermann Binder

  2. Warum ist der Umbau notwendig? • Anpassung an die gültigen Vorschriften und Normen • Erhöhung des Sicherheitslevels Dipl.-Ing. Hermann Binder

  3. Was gilt denn eigentlich? Unterscheidung • Personen • Lehrpersonal • Bedienstete • Schülerinnen und Schüler • Technik • Anforderungen der Ausrüstung nach den gültigen Normen Dipl.-Ing. Hermann Binder

  4. Vorschriften: Personenschutz Lehrpersonal + Bedienstete ArbeitnehmerInnenschutzgesetz – ASchG (BGBL. Nr. 450/1994) Arbeitsstättenverordnung – AStV (BGBL. Nr. 368/1994) Bundes-Bedienstetenschutzgesetz – B-BSG … (BGBL. Nr. 70/1999 Elektrotechnikverordnung 2002 – ETV 2002 (BGBL. Nr. 222/2002) Änderung der Elektrotechnikverordnung 2002 (BGBL. Nr. 33/2006) Elektroschutzverordnung 2003 – ESV 2003 (BGBL. Nr. 424/2003) Schülerinnen und Schüler Sonderbestimmungen (Schulunterrichtsgesetz) Dipl.-Ing. Hermann Binder

  5. Vorschriften: Verantwortung Wer ist wofür zuständig ? ÖVE/ÖNORM EN 50110-1 Arbeitsverantwortlicher:zuständig für Arbeiten an der Anlage (Kustos) Anlagenverantwortlicher:zuständig für den Betrieb (Kustos, Direktor) Elektrofachkraft:Lehrpersonal, Laborant usw. Elektrotechnisch unterwiesene Personen: Schülerinnen und Schüler mit dementsprechenden Ausbildungsstand Schulwarte nach Unterweisung Reinigungspersonal nach Unterweisung Laien: Schülerinnen und Schüler ohne Fachkenntnisse Bedienstete der Schule Besucher usw. Dipl.-Ing. Hermann Binder

  6. Vorschriften: Stand der Technik Was gilt für den Laborraum allgemein ? In diesen Normen ist die allgemeine Elektroinstallation geregelt. ÖVE/ÖNORM E 8001-1+A1+A2:2003-11-01 ÖVE/ÖNORM E 8001-2-31:2003-01-01 ÖVE/ÖNORM E 8001-3-41:2005-08-01 (Schutzmaßnahmen, Potentialausgleich, Isolationswiderstand, Erdung, Schaltgeräte, Kabelquerschnitte, Verlegearten…) Die Norm E 8002-1 regelt allgemein die Sicherheitsstromversorgungen bei Menschenansammlungen. ÖVE/ÖNORM E 8002-1:2002-11-01 ÖVE/ÖNORM E 8002-9:2002-11-01 (Schule !!) (Brandschutz, Sicherheitsstromversorgung, Pläne+Betriebsanleitungen, Instandhaltung) Besondere Anlagen: Unterrichtsräume mit Experimenttierständen ÖVE-EN 1 Teil 4 (§ 54)/1989 (Schaltgeräte, Not-Aus, Steckvorrichtungen, Schutzmaßnahmen, usw.) Dipl.-Ing. Hermann Binder

  7. ProblemeÖVE/ÖNORM E 8001-1+A1+A2:2003-11-01 • FI - Schalter werden nicht auf ihr Einsatzgebiet geprüft ( nicht , sondern pulsstromsensitve, bzw. umrichterfeste) • Schutzleiteranschlüsse werden nur bedingt kontrolliert • Anlagenbuch und Schaltplan nur teilweise vorhanden • Korrekte Position der NOT-AUS Einrichtungen selten überprüft • Standortisolation oder zusätzlicher Potentialausgleich wird nicht kontrolliert • Schutzmaßnahmen bei den Sonderspannungen werden nicht kontrolliert (Gleichspannung, variable Drehspannung) Dipl.-Ing. Hermann Binder

  8. Vorschriften: Stand der Technik Was gilt zusätzlich für ein Labor mit elektronischen Betriebsmitteln? Ausrüstung von Starkstromanlagen mit elektronischen Betriebsmitteln. ÖVE EN 50178:1998-03 (Schutz gegen direktes Berühren, Isolierung, Schutzleiter, Kabel und Leitungen, Störfestigkeit, Auswahlkriterien der Bauelemente, usw. ) Dipl.-Ing. Hermann Binder

  9. Vorschriften: Stand der Technik Was gilt zusätzlich für ein Maschinenlabor? Elektrische Ausrüstung von Maschinen ÖVE EN 60204-1:1998-03 (Netzanschlüsse, Schutz gegen elektrischen Schlag, Potentialausgleich, Steuerstromkreise, Bedienerschnittstelle, Verdrahtungstechnik, Kennzeichnung, Beleuchtung, usw. ) Sicherheit von Maschinen Anzeigen, Kennzeichen und Bedienen ÖVE EN 61310-1:1995-03 ÖVE EN 61310-2:1995-03 ÖVE EN 61310-3:2000-01-01 (sichtbare- hörbare- und tastbare Signale, Kennzeichnung von Verbindungen, Betriebszustände) Dipl.-Ing. Hermann Binder

  10. Vorschriften: Stand der Technik Gibt es EMV Anforderungen ? Elektrische Betriebsmittel für Leittechnik und Laboreinsatz – EMV Anforderungen ÖVE EN 61326+A1+A2+A3:2004-07-01 (Anforderung an die Störfestigkeit und die Störaussendung, EMV Prüfplan usw.) Dipl.-Ing. Hermann Binder

  11. Laborplatz ÖVE/ÖNORM E 8001-1+A1+A2:2003-11-01 ÖVE/ÖNORM E 8001-2-31:2003-01-01 ÖVE/ÖNORM E 8001-3-41:2005-08-01 ÖVE-EN 1 Teil 4 (§ 54)/1989 Dipl.-Ing. Hermann Binder

  12. Laborplatz für Maschinenübungen Sicherheit von Maschinen ÖVE EN 61310-1:1995-03 ÖVE EN 61310-2:1995-03 ÖVE EN 61310-3:2000-01-01 ÖVE/ÖNORM E 8001-1+A1+A2:2003-11-01 ÖVE/ÖNORM E 8001-2-31:2003-01-01 ÖVE/ÖNORM E 8001-3-41:2005-08-01 ÖVE-EN 1 Teil 4 (§ 54)/1989 ÖVE EN 60204-1:1998-03 Dipl.-Ing. Hermann Binder

  13. Ablaufplan • Erstbesprechung • Abklärung über den weiteren Verlauf • Normensuche • Überprüfung der Anlage (Prüfprotokoll erstellen) • Besprechung der Änderungen • Durchführung der Anlagenänderungen • Erstprüfung der Änderungen • Erstellung einer Dokumentation (Anlagenbuch) Dipl.-Ing. Hermann Binder

  14. Konzeptentwicklung • HTL Mödling (Georg Dalder) • HTL Linz (Alfred Mair) • HTL St. Pölten (Hermann Binder) Dipl.-Ing. Hermann Binder
