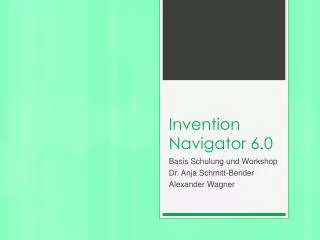

  1. Invention Navigator 6.0 Basis Schulung und Workshop Dr. Anja Schmitt-Bender Alexander Wagner

  2. Invention Navigator 6.0 Agenda • Vorstellung der Teilnehmer und Referenten • Kenntnisse und Erfahrungen • Wünsche und Erwartungen • Über SIP und die SIP Patentdatenbank • Invention Navigator Überblick • Login, die globale Suche und der Download von Patenten • Arbeiten in der lokalen Patentdatenbank • Relevanz Prüfung, strukturieren, kommentieren und bewerten • Die lokale Suche • Grafische Analysen • Patente exportieren und weiter leiten • Optionen: Voreinstellungen und Speicherorte • Übungen

  3. Über SIP 3 Gegründet April 1999 Sitz der Gesellschaft Holzkirchen Fest angestellte MA 8 500 Systeme im Einsatz Über 100 Unternehmen allein in Deutschland Kundenspektrum: internationale Firmen, Mittelstand, Kanzleien, Rechercheure Offizieller Patentdatenprovider verschiedener Patentämter wie z.B. des Europäischen Patentamtes

  4. Invention Navigator 4 • Der Invention Navigator ist ein unabhängiges Programmsystem zur Unterstützung der strategischen und operativen Patentarbeit • Wesentliche Merkmale sind: • Patente beschaffen • Daten zusammenführen • Daten analysieren

  5. Invention Navigator – Patente beschaffen 5 • Eingabe von Patentlisten • Ergebnis einer Recherche • Volltext • Bibliographische Daten • Anmelder / Erfinder • IPC / ECLA • ... • Rechtsstand • ...

  6. Invention Navigator – Patente beschaffen 6 • Speichern der Suchen • Speichern der Ergebnislisten • Anzeige der Ergebnisse

  7. Invention Navigator – Daten zusammenführen 7 Zusammenführen von Patentfamilien Graphische Darstellung der Patentfamilien Zuordnung von Patenten in eine von Ihnen erstellte Gliederung Automatische IPC-Zuordnung Automatische Rechtsstandsauswertung (veröffentlicht, erteilt, tot) Suchfunktionen

  8. Invention Navigator – Daten zusammenführen 8 • Zusammenführen von Patent- und Geschäftsdaten • Bewerten von Patenten • Definition von Bewertungen/Bewertungskommentaren • Definition von Sichtweisen • Einfügen von Kommentaren/Dokumenten • Import- und Exportfunktionen zur Kommunikation mit anderen Datenbanken / Excel

  9. Invention Navigator – Patentanalyse 9 • Verschiedene graphische Darstellungen von Patentdaten • Länder, Technologien, Anmelder... • Gefahrenpotential • Flexible Auswahl der Daten anhand von Kriterien • Segmenten • Lokale Suche

  10. Die Login Seite des Invention Navigator 6.0 Passwort: case sensitive • Auswahl/ Neueinrichtung der der Datenbanken • Speicherung ist lokal oder auf einem gemeinsamen Laufwerk möglich • z.B. Projektbezogenen Datenbanken • Datenbanken können verteilt werden • Demo Datenbank „fuelcell“ auf www. S4ip.de

  11. Übung • Laden Sie die Testdatenbank von der SIP Homepage und öffnen Sie diese

  12. Einstiegsseite Demo Datenbank Inav 6.0 Ordner mit allen noch nicht zugeordneten Patentfamilien Ordner mit allen „als nicht relevant“ bewerteten Patenten Technologie - Segmente

  13. Einstiegsseite Demo Datenbank Inav 6.0 Ordner/ Segmente in denen die ausgewählte Patentfamilie liegt, werden blau markiert

  14. Übung • Legen Sie eine neue Datenbank „schulung_datum“ an.

  15. Befüllung des Invention Navigator • Durchführen einer „globalen Suche“ über den Button „search4ip“ und Download der Ergebnisse.

  16. Die Suche im Invention Navigator • Zu unterscheiden ist die lokale Suche im Invention Navigator und die Globale Suche Search4IP • Die Lokale Suche unterscheidet sich in einigen Funktionen und Inhalten von der globalen Suche – näheres später • Search4ip – Recherche in der globalen Datenbank • Suchfelder und Hilfsmittel • Die Textsuche: einfache Operatoren • „Quer über die Familie suchen“ • Übungen ….

  17. Search4ip „tolerante“ Eingabe von Publikationsnummern: (mit Komma, Strichpunkt, Leerzeichen, ohne Trennzeichen, mit/ ohne/ falschem Dokumententyp, als Liste, Excelsheet per copy und paste) EP12 345, EP 34567B; EP456678A2 Auswahl gespeicherter Suchen: lokal – Suchen die lokal in der aktuellen Datenbank in „Ihrem“ Rechner gespeichert sind global – Suchen die im „Netzwerk“ gespeichert sind und die für „automatische Überwachungen“ oder mit anderen Nutzern „geteilt“ werden. Anzeige der Ergebnisliste der letzten Suche an

  18. Die Standardsuchmaske „search4ip“ Auswahl der Suchfelder: Text, Datum, Anmelder, Erfinder, Land, Dokumententyp, Rechtsstand, IPC, ECLA…. Einschränkung der Suche auf Netzwerksegmente, Ergebnislisten Verwalten von Suchen Der SIP Container Suchfelder

  19. Eine einfache Suche Die Suche: Hair shampoobedeutet hairandshampoo

  20. Ergebnis der Suche: EP Schutzrechte mit den Begriff hair shampoo Anzahl der Patente, die bei der Suche gefunden wurden Anzahl der „geladenen, und in der Titelliste angezeigten Patente Anzahl der „geladenen, d.h. in der Titelliste angezeigten Patente

  21. Suche erweitern auf EP, US, WO und Patent- Ansicht

  22. Das SIP - Patent und die SIP - Familie • Im Sprachgebrauch von SIP wird als „Patent“ die Anmeldung, Erteilung und weitere Publikationsstufen einer Veröffentlichung bezeichnet. • EP 123456 A2, EP 123456 A3, EP 123456 B2  das SIP Patent ist: EP 123456 • Die SIP Patentfamilie entspricht der INPADOC Patentfamilie des EPO. „Eine INPADOC-Patentfamilie umfasst alle Dokumente, die über mindestens eine gemeinsame Prioritätsunterlage direkt oder indirekt (über ein drittes Dokument) zueinander in Beziehung stehen. Hierzu gehören alle Patentdokumente, die auf eine bei einem Patentamt als Erstanmeldung eingereichte Patentanmeldung und auf die innerhalb der Prioritätsfrist bei einem Patentamt in einem anderen Land eingereichte Patentanmeldung gleichen Inhalts zurückgehen. „ (www.epo.org)

  23. Suche erweitern auf EP, US, WO und Familienansicht Anzahl der angezeigten Patent- familien nach Filterung „Einen pro Familie“ im Menü Ansicht

  24. Weitere Funktionen in Menü: Ansicht Im Menü Ansicht kann die Titelliste konfiguriert und nach bestimmten Kriterien ein Filter gesetzt werden Bild: zeigt ein Bild (Meist Titelseitenbild oder Zeichnung Nr. 1) in der Titelliste an Textclipping: auch als „Keyword in Context“ bekannt. Zeigt den Teil des Textes an, in dem die Suchwörter am häufigsten auftauchen Zusammenfassung: zeigt die Zusammenfassung (Abstract) des Dokuments oder wenn nicht vorhanden ein Äquivalent an (EURO-PCT, EP B, ….) Einen pro Familie: Ein- und Ausblenden der Familienmitglieder old/new/updated: Zeigt an, ob das/ die Familie Patent/ Familie bereits in aktueller Version in der bereits geöffneten Datenbank vorhanden ist.

  25. Die Anzeige in der Titelliste • Ansicht: „alle Familienmitglieder“ - angezeigt wird das „aktuellste“ Mitglied des SIP – Patentes • Ansicht: „ein Familienmitglied“ - angezeigt wird das von Ihnen präferierte Land.

  26. Sortierung der Titelliste Die Sortierung der Titelliste ist abhängig von der Suche. Außer bei der Textsuche ist die Sortierung: last in – first out. Dies bedeutet, dass die zuletzt geladenen SIP-Patente am Anfang der Liste stehen. Vorsicht – auf Grund von Ladeprozessen, neu verfügbaren Backfiles ist dies nicht immer das aktuellste Patent. Durch Anklicken des Spaltenkopfes kann die Liste nach Dokumentnummer, Anmeldedatum, Anmelder und Erfinder sortiert werden Die Spalten können nach Anklicken einfach in der Breite verändert werden. Bei der Suche im Text kommt das „SIP Ranking“ zum tragen. Dabei wird gewichtet, wie oft der Suchbegriff in den einzelnen Teilen des Dokuments vorkommt und in welchem Bereich die Treffer zu finden sind in. Titel > Abstract > Claim > Description

  27. Ergebnis der Suche: EP Schutzrechte mit den Begriff hair shampoo Über diesen Menüpunkt wird die Titelliste um die nächsten 50, 500, 5000 oder kompletten Treffer (maximal 20.000) erweitert.

  28. Ergebnis der Suche: EP Schutzrechte mit den Begriff hair shampoo Relevante Dokumente können durch Anhaken ausgewählt und in die lokale Datenbank geladen werden

  29. Download ausgewählter Dokumente Alle Familienmitglieder werden heruntergeladen oder nur das ausgewählte „Patent“ Auswahl der Dokumententeile (Volltext). Kann später auch nachgeladen werden. Das Dokument wird mit dem dazugehörigen PDF oder Teile des PDFs heruntergeladen. Kann später nachgeladen werden. Hier kann ein Länderfilter hinterlegt werden. Gibt man hier (durch Strichpunkt getrennt) z.B. DE; EP; WO; US an und oben ist „Patentfamilie“ selektiert, so werden nur Familienmitglieder dieser Ämter herunter geladen. Weiter gibt vorab eine Auskunft der Anzahl der Patente inkl. Familienmitglieder, die herunter geladen werden. Download startet den Download Prozess direkt

  30. Download Erweiterter Rechtsstand Der Download des erweiterten Rechtsstand ist nur dann möglich, wenn diese Funktion ein Bestandteil der Invention Navigator Datenlieferung ist. Der erweiterte Rechtsstand oder hier als „automatische Rechtsstandsauswertung“ bezeichnet, ist eine aus den Rechtsstandsdaten der INPADOC Datenbank, dem Alter des Patents , und der Schutzrechtsart erstellter Status des Patents z.B. erteilt, tot, veröffentlicht und nicht spezifiziert

  31. Übung • Starten sie die Suche (search4ip) und suchen sie im Textfeld nach hair and shampoo Patenten die nach 2010 veröffentlicht wurden

  32. Suche in Search4ip - Textsuche • Trunkierung/ Wildcards • Boolesche Operatoren: AND, NOT, OR • Klammern • Abstandsoperatoren, Phrase • Highlighting • Familiendarstellung: Präferenzen

  33. Trunkierungen, Wildcards • Rechtstrunkierung: motor*, motor%; motor?? • Linkstrunkierung: *motor, %%asenfehler • Mitteltrunkierung: fotogra%%ie • Kombiniert: %%otogra%%ie Null oder beliebig viele Zeichen: * Genau diese Anzahl von Zeichen: ? Maximale Anzahl von Zeichen: %%

  34. Boolesche Operatoren: AND, NOT, OR • AND – Beide Begriffe müssen in einem Textfeld vorkommenBeispiel: gas and generator • OR – Es reicht wenn ein Begriff im Textfeld vorkommtBeispiel: gas or generator • NOT – Dieser Begriff darf nicht im ausgewählten Textfeld vorkommenAchtung! Die Anwendung ist kritisch. Besser positiv suchen und das Ergebnis mit einem NOT-Textfeld ausschließenBeispiel: gas or generator not train

  35. Klammern • Um sicher zu sein, welche Suchanfragen zuerst abgearbeitet oder wie Suchbegriffe kombiniert werden, sollten Sie immer Klammern verwenden. • Textsuche: hair AND body OR shampoo => hair AND (body OR shampoo)Merken Sie sich nicht, welcher Operator stärker ist ! Verwenden Sie Klammern oder kombinieren Sie Suchen. • Machen Sie es sich einfach und suchen Sie Schritt für Schritt, statt komplexe Suchstrings zu schreiben. => Der Invention Navigator ist schnell und hat viele Hilfsmittel parat.

  36. Abstandsoperatoren und Phrase • Near – Beliebige Reihenfolge mit dem angegebenen WortabstandBeispiel: near (gas generator, 2) • Span – Exakte Reihenfolge mit dem angegebenen WortabstandBeispiel: span(gas generator, 2) • Phrase – Exakte Reihenfolge ohne WortabstandBeispiel: “gas generator“ • Wildcards wie *, $ oder % sind in den Abstandsfunktionen erlaubtBeispiel: near (gas generator*, 2) - “gas generator%%“ • Near und Span Funktionen erlauben zusätzlich bool‘sche LogikBeispiel: near ((gas or luft) and (generator or stromerzeuger), 2)

  37. Das Highlighting Automatisch werden de Suchbegriffe in der Textsuche farblich markiert Doppelklick auf den Text des Treffers , dann öffnet sich die Detailansicht

  38. Das Highlighting Highlighting ein/ ausschalten Klick auf den Button Eingabe von Suchbegriffen und Zuordnung von Textfarben, Hintergrundfarben, Fett/ Normal

  39. Das Highlighting Speichern von Markierungsschemata Export von Markierungsschemata

  40. Highlighting Markieren des Suchbegriffes Per Copy in Bearbeitungsfenster kopieren Auswahl des „Markierungsbegriffes“ Rechts, Links oder Rechts-und Linkstrunkierung – automatisch fett Demnächst: direkt Bearbeitung der Markierung und Übernahme in die Textsuche, Erstellung von Thesaurilisten

  41. Die Boolschen Operatoren zwischen Suchfeldern • A AND B - beide Suchfelder müssen erfüllt sein • A OR B - eine der beiden Suchfelder muss erfüllt sein • A NOT B - Suchfeld A muss erfüllt sein und Suchfeld B darf nicht erfüllt sein • Verknüpfung zwischen den Suchen:

  42. Übung • Schließen Sie den Invention Navigator und verbinden Sie sich mit der von Ihnen neu angelegten Datenbank schulung_datum. • Suchen Sie nach einem Gasgenerator für air bags deren Erstveröffentlichung im Jahr 2010 liegt.Verwenden Sie dazu folgenden Suchstring:gas and generator* and (airbag or "air bag") • Laden Sie nun das Ergebnis mit den Ländern DE, EP, WO, US herunter.

  43. Klammern zwischen den Suchfeldern: Container • Sie möchten z.B. eine Wettbewerber Überwachung durchführen und möchten die Recherche auf Basis von Firmennamen erstellen. Die meisten Wettbewerber sind relativ klein oder sind hauptsächlich in Ihrem Technologiegebiet unterwegs. Vorgehensweise: suche nach Anmelder, Einschränkung einiger Anmelder Namen durch IPC Klassen und Ämter. Vorgehensweise: Nutzung des Containers und Verknüpfung von Suchen

  44. Der Container Den Container in die Suchmaske ziehen Nun die in eine Klammer zu legenden Suchfelder hineinziehen Anker zum Verschieben der Felder speichern

  45. Suche nach Klassen Text: geben Sie einfach die IPC Klasse ein. InAv unterstützt Sie, indem er existierende Klassen vorschlägt Liste: Suchen Sie hier IPC Klassen aus und überprüfen Sie die eingegebenen Klassen Auswahl IPC, ECLA oder ICO Codes Können in einem Feld gesucht werden Smart select: bei Auswahl einer Klasse, Gruppe werden auch die entsprechenden Untergruppen gesucht

  46. Suche nach Klassen Suchen und Highlighten von Suchbegriffen gleichzeitig in allen Klassen Einfaches Anhaken und mit OK in die Recherche überführen

  47. Übung • Suche Patente über die Herstellung von Golfbällen mit Hilfe der IPC Klassen • In den Ländern DE, EP, WO, US • Reduzieren Sie die Anzeige auf ein Familienmitglied • Dabei soll immer ein englisch sprachiges Dokument angezeigt werden, wenn dieses vorhanden ist. • Wie alt ist das älteste erteilte Patent ? • Wer hat die aktuellste Patentanmeldung publiziert ? • Finden Sie alle Dokumente, bei denen Golfbälle mit Flüssigkeiten gefüllt sind. Nutzen Sie dazu das Highlighting.

  48. Suchen nach Anmeldern Original: einfache Eingabe von Anmelder Namen mit Trunkierung, Phrase, Operatoren Anmelder: Unterstützung der Eingabe der Anmelder Namen durch Aufruf des Index Zuordnung: Definition eigener Anmeldernamen, durch Zuordnung von Anmeldern in einer Gruppe

  49. Suchen nach Anmeldern Auswahl |Anmelder| Suche nach Anmelder Klick auf den Namen und Sortieren der Anmelder |STRG, |Umschalten|, |STRG| |A| Anmelder auswählen und per draganddrop oder über den Pfeil auswählen Auf der rechten Seite per Doppelklick wieder entfernen und mit OK übernehmen

  50. Übung – Suche nach einem Anmelder • Suche nach dem Anmelder Sennheiser • Kombinieren Sie die Suche mit dem Begriff „acoustic“
