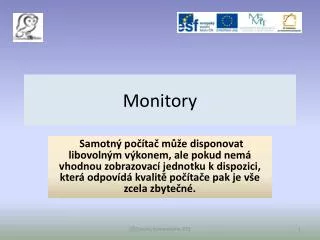

  1. Monitory Samotný počítač může disponovat libovolným výkonem, ale pokud nemá vhodnou zobrazovací jednotku k dispozici, která odpovídá kvalitě počítače pak je vše zcela zbytečné. ZŠChodov, Komenského 273

  2. Účel monitoru Monitor je výstupní jednotka, která nás aktuálně informuje o průběhu řešení daného úkolů počítačem. K počítači se připojuje prostřednictvím grafické karty porty DVI (digital), VGA (analog). Monitory lze rozdělit podle principu činnosti ( způsobu vytvoření obrazu ) a to na : - CRT monitory ( KatodeRey Tube) - LCD monitory (LiquidCrystal Display) - plazmové monitory ZŠChodov, Komenského 273

  3. CRT monitory • CRT monitory – pracují na principu vychylování elektronového paprsku, který vykresluje obraz na luminiscenční vrstvě monitoru. Ergonomická frekvence pro lidské oko je 75 Hz. ( monitor za jednu sekundu vykreslí 75 snímků). Blikání monitoru unavuje pracovníka, který pracuje s monitorem. V současnosti jsou CRT na ústupu moderním monitorům LCD. • obr.č.1 obr.č.2 ZŠChodov, Komenského 273

  4. LCD monitory obr.č. obr.č.3 obr.č.4 obr.č.5 ZŠChodov, Komenského 273

  5. Princip činnosti LCD monitoru Jezaložen na využití změn optických vlastností tekutých krystalů v závislosti na změnách elektrického pole, které na ně působí. Zdrojem osvětlení displeje je několik výbojkových trubic v zadní části monitoru. Světlo z trubic prochází barevným filtrem ( obsahuje tři základní barvy modrá, červená a zelená). Potom prochází přes tekuté krystaly. Kolem tekutých krystalů jsou elektrody na které se přivádí signál v kterém je zakódovaná informace. ZŠChodov, Komenského 273

  6. Činnost LCD monitoru • Podle tohoto signálu tekuté krystaly propouštějí světlo z výbojkových trubic na displej, kde se vytváří požadovaný obraz. Životnost LCD monitoru je kolem 50 000 hodin provozu. • Poznámka: U LCD monitoru stárnou jenom výbojkové trubice. ZŠChodov, Komenského 273

  7. Schéma LCD monitoru: obr. č. 6, autor: Pavel Kovač ZŠChodov, Komenského 273

  8. Popis částí LCD monitoru: • 1- Zdroj bílého světla2- Polarizační deska3 a 3*- Desky mezi kterými je elektrické pole4- Maska panelu5- Jednotlivé polarizované paprsky světla6- Tekuté krystalypozn. obrázek znázorňuje jeden pixel s třemi subpixely ZŠChodov, Komenského 273

  9. Parametry LCD monitoru • Jas (neboli svítivost): Označuje, jak hodně monitor svítí ( 350 cd/m2). • Kontrast: Je to poměr jasu zobrazované bílé a černé barvy ( 50 000 : 1), dynamický kontrast – přisvícení výbojkovými trubicemi) • Pixel: Je to jeden bod na obrazovce (1366 x 768 ; Full HD 1920 x 1080) • Rozlišení: Jedná se o počet pixelů ve vodorovné a svislé ose. ZŠChodov, Komenského 273

  10. Parametry LCD monitoru • Úhel pohledu (úhel viditelnosti): Každý LCD monitor při pohledu ze stran různě mění své barevné podání, tmavne a ztrácí kontrast. • Doba odezvy LCD monitory poslední generace mají odezvu již kolem 2 ms. • Velikost uhlopříčky • Podsvícení, trubice (CCFL tubes), LED • Cena ZŠChodov, Komenského 273

  11. Nabídka trhu: • 21, 5 AOC e2250SWDNK / LED / 1920 x 1080 / 16:9 / 5ms / 200 cd-m2 / 20mil:1 / VGA / DVI / VESA / Černý - bundle PC • Úhlopříčka: 21,5„ obr.č.7Rozlišení: 1920 x 1080Doba odezvy: 5 msKontrastní poměr: 20 000 000:1Jas: 200 cd/m2Pozorovací úhly: 90° / 65° (CR ≥ 10)Rozhraní:  D-Sub, DVI-DVesa: anoRozměry: 511.18 x 333,92 x 49,1 mm Hmotnost: 3,28 kg ZŠChodov, Komenského 273

  12. Zdroje: • NEUVEDEN, Neuveden. LCD monitory [online]. [cit. 20.3.2013]. Dostupný na WWW: http://www.nakupujem.cz/lcd-monitory/ - technická data monitoru • obr.č.1 vlastní fotoarchiv • obr.č.2 vlastní fotoarchiv • obr.č. 3 http://obrázek, produktový. http://www.mironet.cz [online]. [cit. 20.3.2013]. Dostupný na WWW: http://www.mironet.cz/22quot-asus-ve228dr-led-1920-x-1080-tn-169-5ms-80mil1-250cdm2-vga-vesa-cerny+dp184293/ w.mironet.cz/23quot-lcd-lg-m2362dppz1920x1080-tn-tft-169-5ms-500001-300cdm2-vgadvihdmi-usb-vcerny+dp134921t/ • obr.č.4 produktový, obrázek. http://www.mironet.cz [online]. [cit. 20.3.2013]. Dostupný na WWW: http://www.mironet.cz/lcd-monitory+c1430/&PgID=3 • obr. č. 5 produktový, Obrázek. http://www.mironet.cz [online]. [cit. 20.3.2013]. Dostupný na WWW: http://www.mironet.cz/24quot-samsung-s24a450b-led-1920-x-1080-tn-169-5ms-5mil1-250cdm2-vga-dvi-pivot-vesa-cerny+dp171528/ • obr.č. 6 KOVÁČ, Pavel. http://www.svethardware.cz [online]. [cit. 20.3.2013]. Dostupný na WWW: http://www.svethardware.cz/art_doc-A8AE95804A39FF58C12579580067FE39.html • obr.č. 7 obrázek, Produktový. http://www.mironet.cz [online]. [cit. 20.3.2013]. Dostupný na WWW: http://www.mironet.cz/215-aoc-e2250swdnk-led-1920-x-1080-169-5ms-200-cdm2-20mil1-vga-dvi-vesa-cerny-bundle-pc+dp186993 ZŠChodov, Komenského 273
