  1. TAD Pilha ATAI

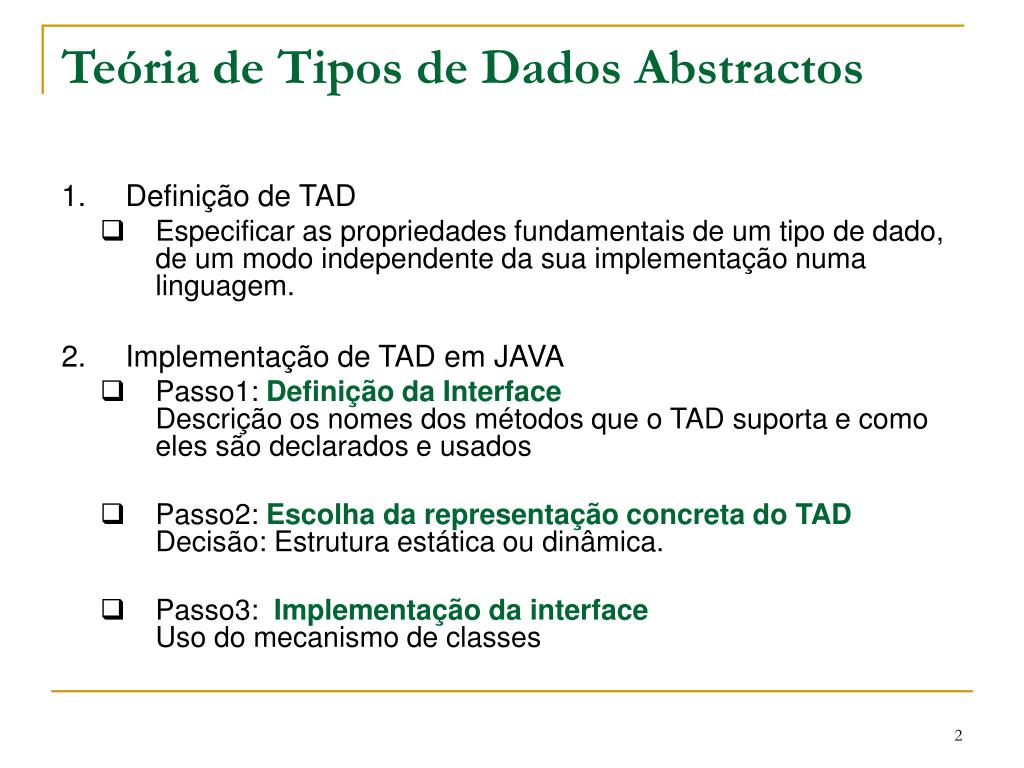

  2. Teória de Tipos de Dados Abstractos • Definição de TAD • Especificar as propriedades fundamentais de um tipo de dado, de um modo independente da sua implementação numa linguagem. • Implementação de TAD em JAVA • Passo1: Definição da InterfaceDescrição os nomes dos métodos que o TAD suporta e como eles são declarados e usados • Passo2: Escolha da representação concreta do TAD Decisão: Estrutura estática ou dinâmica. • Passo3: Implementação da interfaceUso do mecanismo de classes

  3. Definição de TAD Pilha

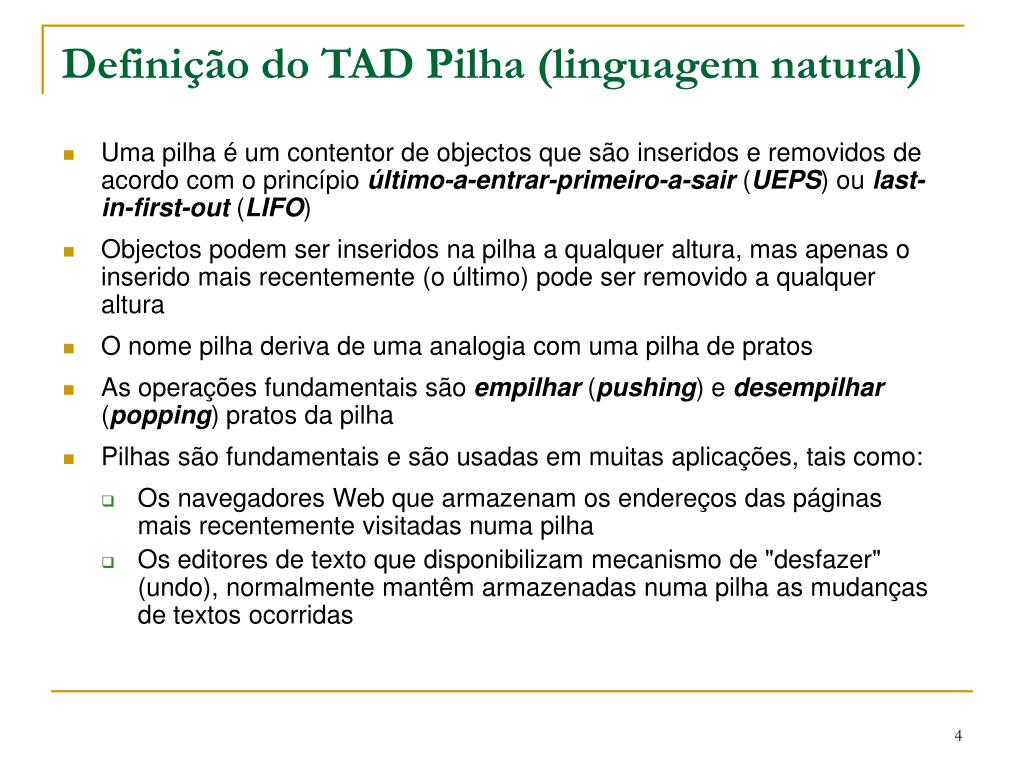

  4. Definição do TAD Pilha (linguagem natural) • Uma pilha é um contentor de objectos que são inseridos e removidos de acordo com o princípio último-a-entrar-primeiro-a-sair (UEPS) ou last-in-first-out (LIFO) • Objectos podem ser inseridos na pilha a qualquer altura, mas apenas o inserido mais recentemente (o último) pode ser removido a qualquer altura • O nome pilha deriva de uma analogia com uma pilha de pratos • As operações fundamentais são empilhar (pushing) e desempilhar (popping) pratos da pilha • Pilhas são fundamentais e são usadas em muitas aplicações, tais como: • Os navegadores Web que armazenam os endereços das páginas mais recentemente visitadas numa pilha • Os editores de texto que disponibilizam mecanismo de "desfazer" (undo), normalmente mantêm armazenadas numa pilha as mudanças de textos ocorridas

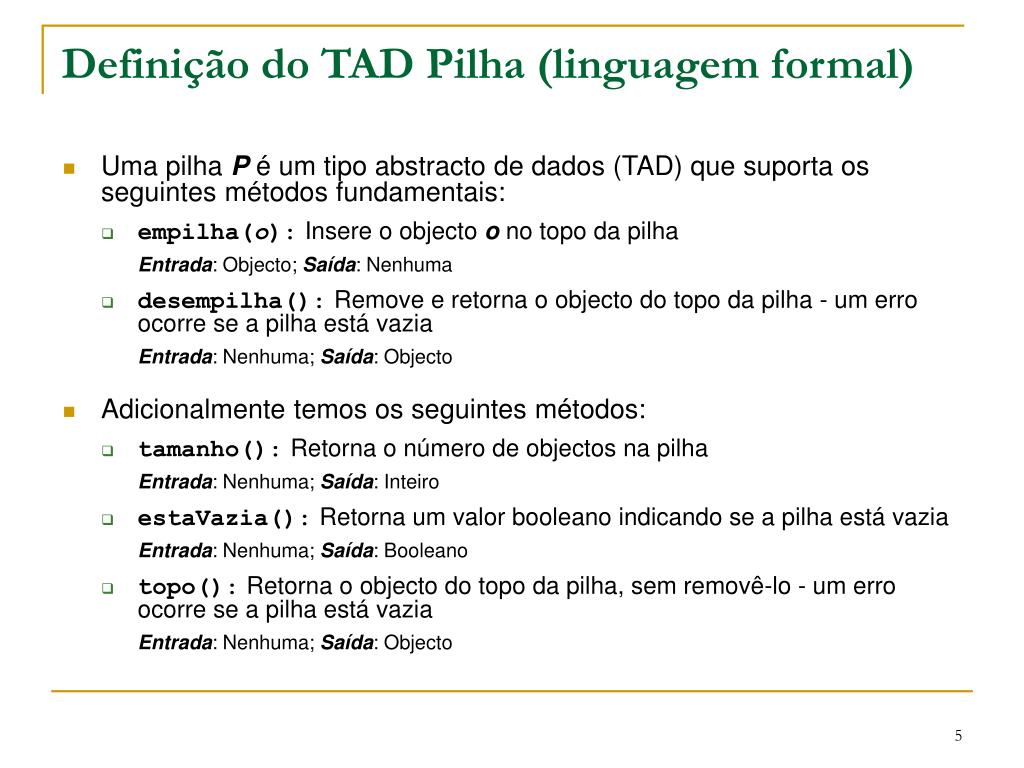

  5. Definição do TAD Pilha (linguagem formal) • Uma pilha P é um tipo abstracto de dados (TAD) que suporta os seguintes métodos fundamentais: • empilha(o): Insere o objecto o no topo da pilha Entrada: Objecto; Saída: Nenhuma • desempilha(): Remove e retorna o objecto do topo da pilha - um erro ocorre se a pilha está vazia Entrada: Nenhuma; Saída: Objecto • Adicionalmente temos os seguintes métodos: • tamanho(): Retorna o número de objectos na pilha Entrada: Nenhuma; Saída: Inteiro • estaVazia(): Retorna um valor booleano indicando se a pilha está vazia Entrada: Nenhuma; Saída: Booleano • topo(): Retorna o objecto do topo da pilha, sem removê-lo - um erro ocorre se a pilha está vazia Entrada: Nenhuma; Saída: Objecto

  6. 2001 Misérables Misérables Inicalmente: Após remover um livro: Após inserir”: Após inserir 2001”: Rob Roy War & Peace War & Peace War & Peace War & Peace Moby Dick Moby Dick Moby Dick Moby Dick Definição do TAD Pilha (exemplo1) • Ilustração (Pilha de Livros):

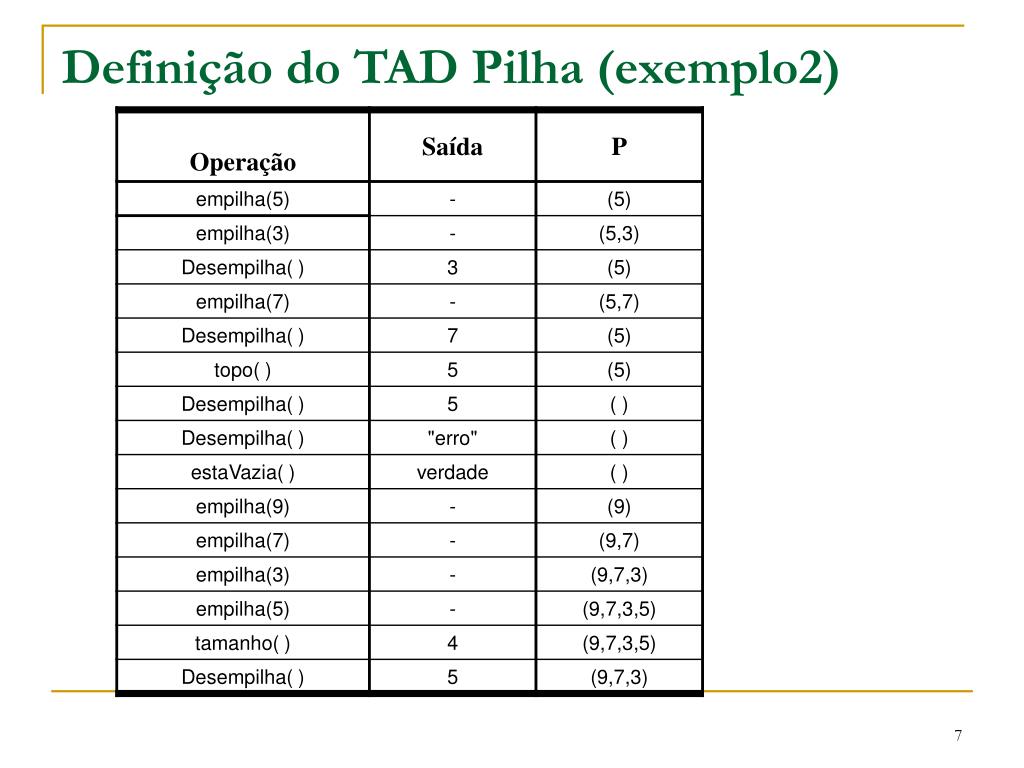

  7. Definição do TAD Pilha (exemplo2)

  8. Implementação de TAD Pilha

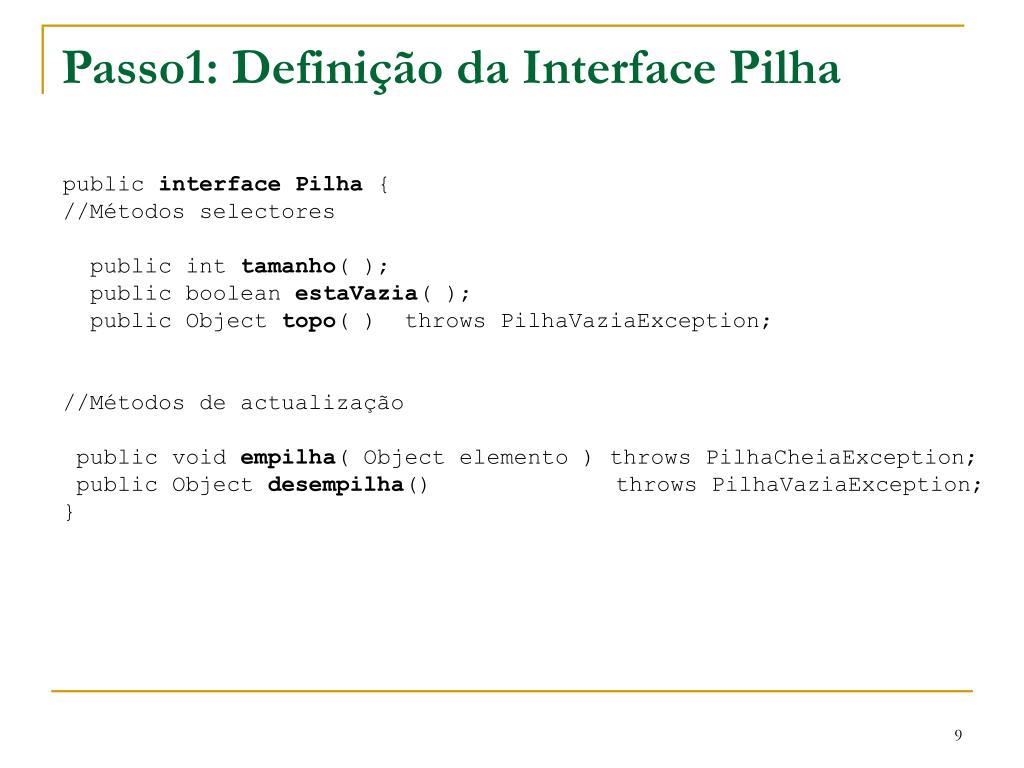

  9. Passo1: Definição da Interface Pilha public interface Pilha { //Métodos selectores public int tamanho( ); public boolean estaVazia( ); public Object topo( ) throws PilhaVaziaException; //Métodos de actualização public void empilha( Object elemento ) throws PilhaCheiaException; public Object desempilha() throws PilhaVaziaException; }

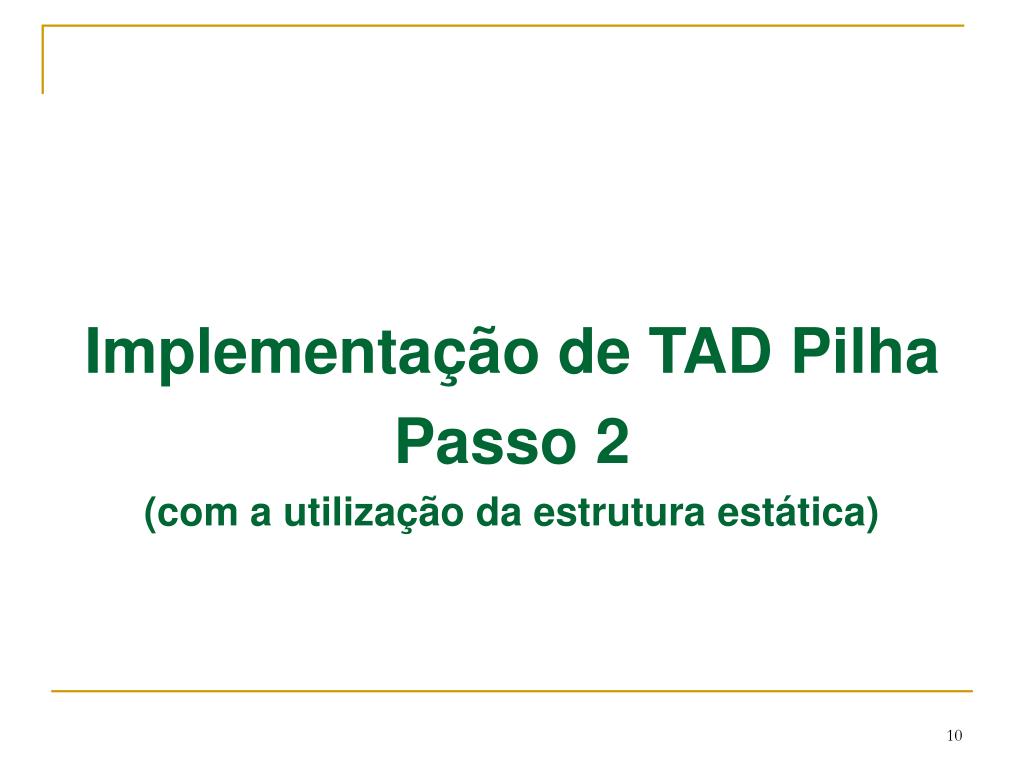

  10. Implementação de TAD Pilha Passo 2 (com a utilização da estrutura estática)

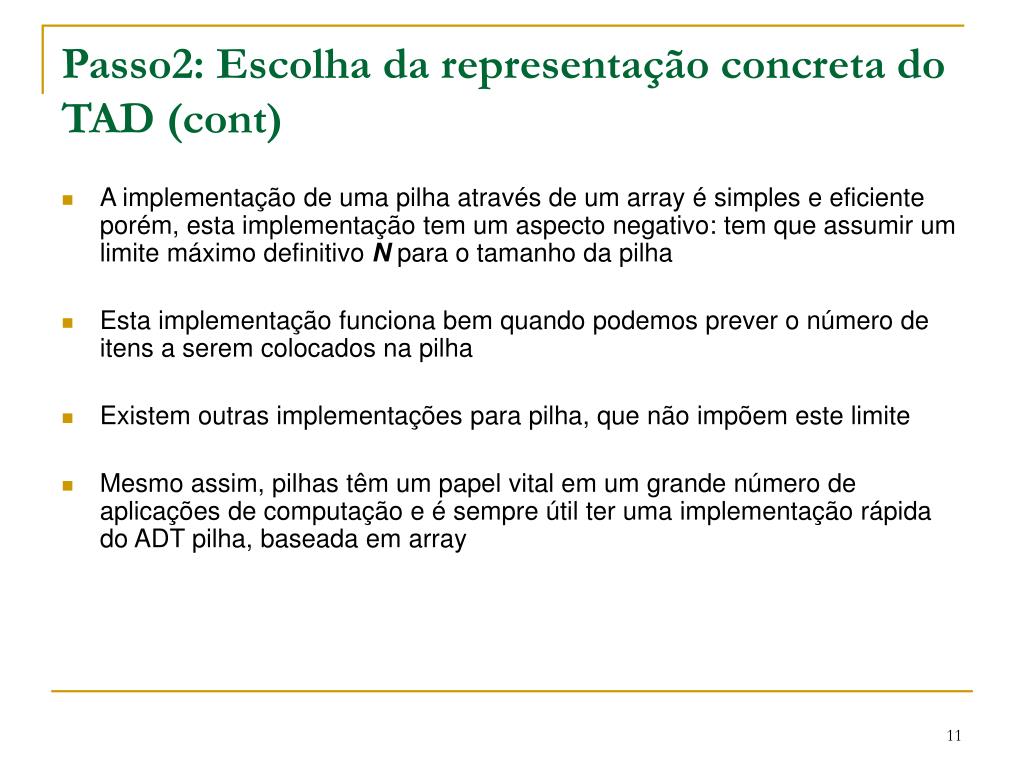

  11. Passo2: Escolha da representação concreta do TAD (cont) • A implementação de uma pilha através de um array é simples e eficiente porém, esta implementação tem um aspecto negativo: tem que assumir um limite máximo definitivo N para o tamanho da pilha • Esta implementação funciona bem quando podemos prever o número de itens a serem colocados na pilha • Existem outras implementações para pilha, que não impõem este limite • Mesmo assim, pilhas têm um papel vital em um grande número de aplicações de computação e é sempre útil ter uma implementação rápida do ADT pilha, baseada em array

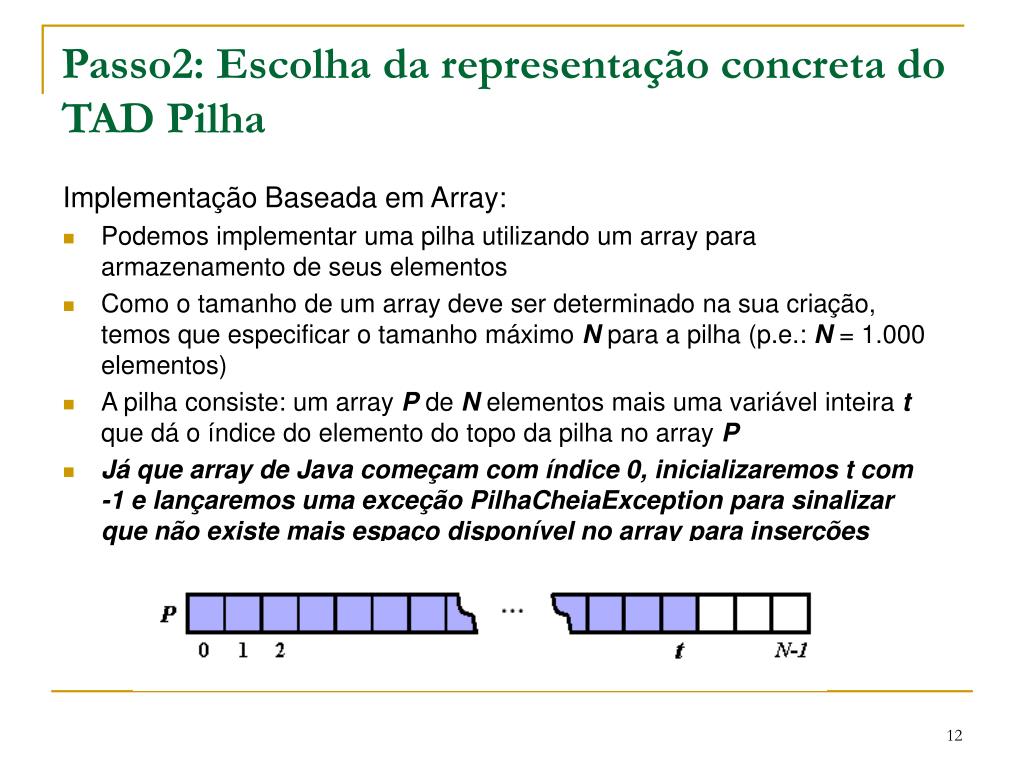

  12. Passo2: Escolha da representação concreta do TAD Pilha Implementação Baseada em Array: • Podemos implementar uma pilha utilizando um array para armazenamento de seus elementos • Como o tamanho de um array deve ser determinado na sua criação, temos que especificar o tamanho máximo N para a pilha (p.e.: N = 1.000 elementos) • A pilha consiste: um array P de N elementos mais uma variável inteira t que dá o índice do elemento do topo da pilha no array P • Já que array de Java começam com índice 0, inicializaremos t com -1 e lançaremos uma exceção PilhaCheiaException para sinalizar que não existe mais espaço disponível no array para inserções

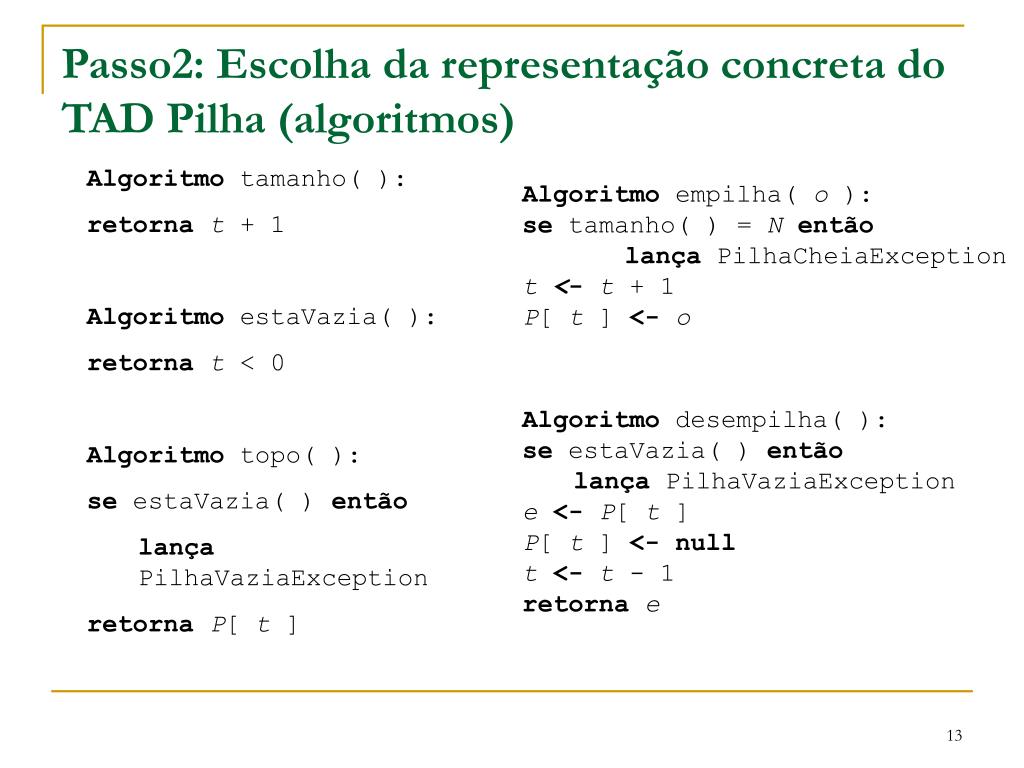

  13. Passo2: Escolha da representação concreta do TAD Pilha (algoritmos) • Algoritmo empilha( o ): • se tamanho( ) = N então • lança PilhaCheiaException • t <-t + 1 • P[ t ] <-o • Algoritmo desempilha( ): • se estaVazia( ) então • lança PilhaVaziaException • e <-P[ t ] • P[ t ] <- null • t <- t - 1 • retorna e • Algoritmo tamanho( ): • retornat + 1 • Algoritmo estaVazia( ): • retornat < 0 • Algoritmo topo( ): • se estaVazia( ) então • lança PilhaVaziaException • retornaP[ t ]

  14. Passo3: Implementação da interface (cont) public class PilhaArray implements Pilha { public static final int CAPACIDADE = 1000; // Capacidade por defeito private int capacidade; // Capacidade máxima da pilha private Object p[ ]; // p armazena os elementos da pilha private int topo = -1; // O elemento do topo da pilha public PilhaArray ( ) // Inicializa a pilha com a capacidade default { this( CAPACIDADE ); } public PilhaArray( int cap ) // Inicializa a pilha com uma dada capacidade { capacidade = cap; p = new Object[ capacidade ]; }

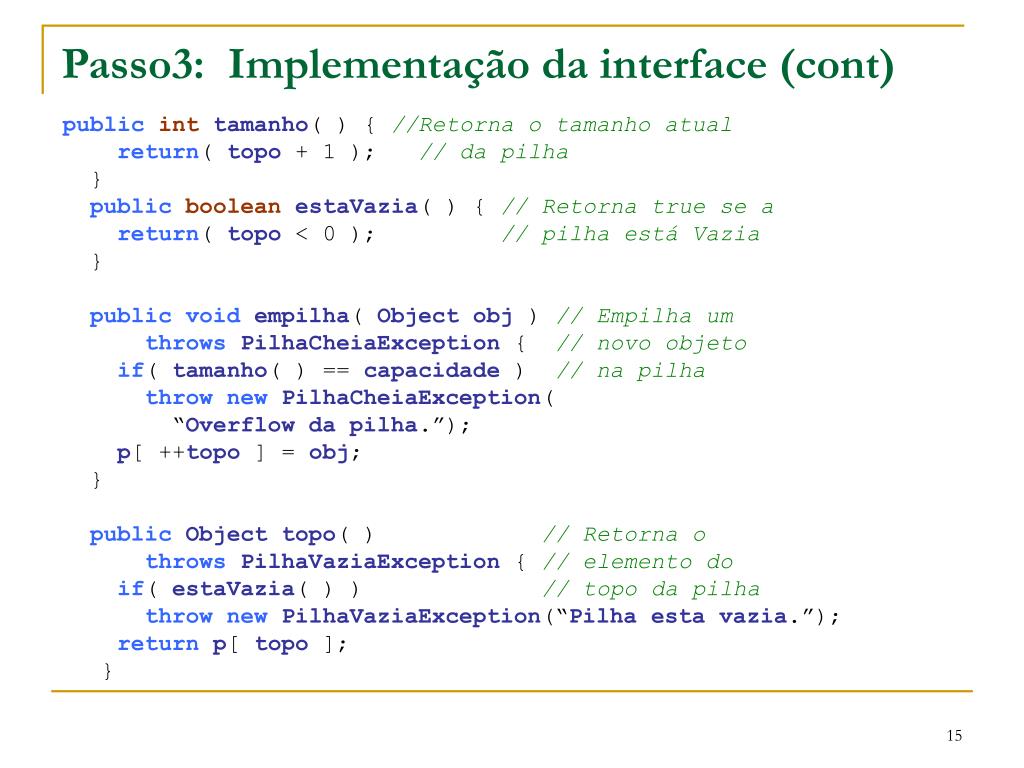

  15. Passo3: Implementação da interface (cont) public int tamanho( ) { //Retorna o tamanho atual return( topo + 1 ); // da pilha } public boolean estaVazia( ) { // Retorna true se a return( topo < 0 ); // pilha está Vazia } public void empilha( Object obj ) // Empilha um throws PilhaCheiaException { // novo objeto if( tamanho( ) == capacidade ) // na pilha throw new PilhaCheiaException( “Overflow da pilha.”); p[ ++topo ] = obj; } public Object topo( ) // Retorna o throws PilhaVaziaException { // elemento do if( estaVazia( ) ) // topo da pilha throw new PilhaVaziaException(“Pilha esta vazia.”); return p[ topo ]; }

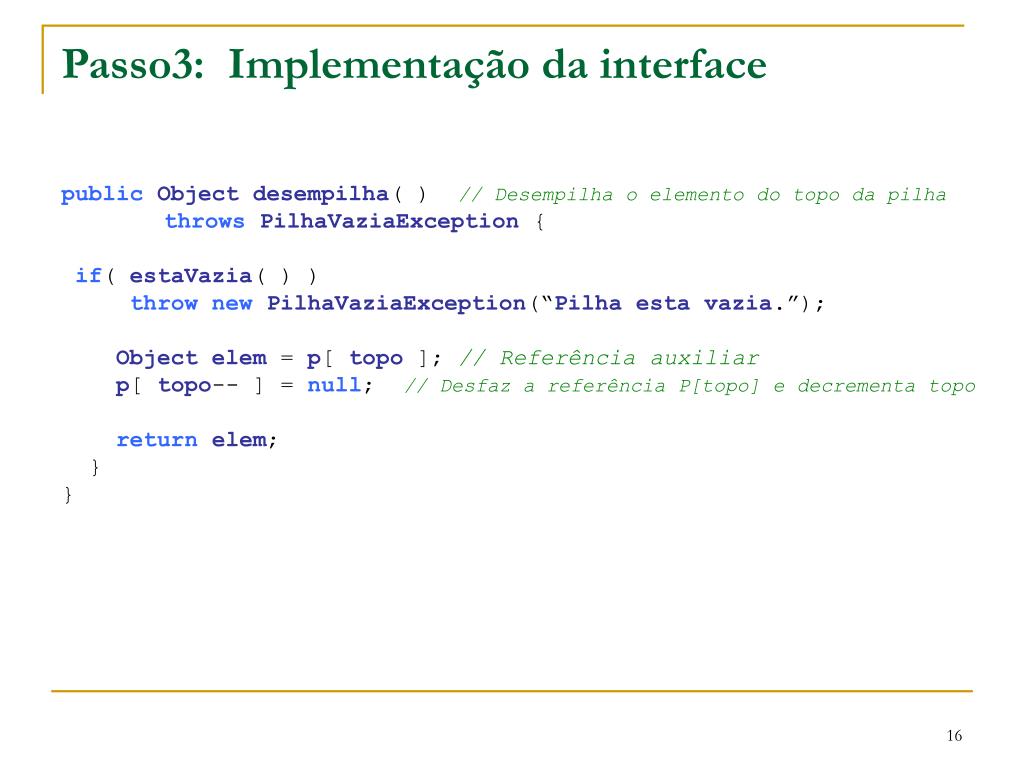

  16. Passo3: Implementação da interface public Object desempilha( ) // Desempilha o elemento do topo da pilha throws PilhaVaziaException { if( estaVazia( ) ) throw new PilhaVaziaException(“Pilha esta vazia.”); Object elem = p[ topo ]; // Referência auxiliar p[ topo-- ] = null; // Desfaz a referência P[topo] e decrementa topo return elem; } }

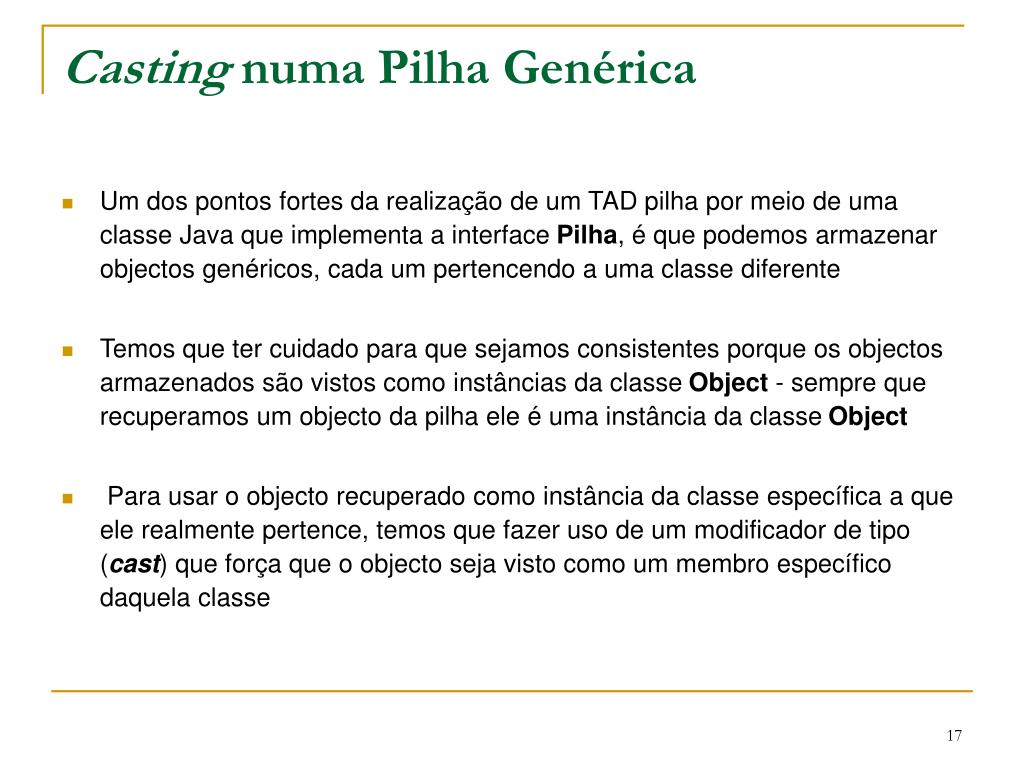

  17. Casting numa Pilha Genérica • Um dos pontos fortes da realização de um TAD pilha por meio de uma classe Java que implementa a interface Pilha, é que podemos armazenar objectos genéricos, cada um pertencendo a uma classe diferente • Temos que ter cuidado para que sejamos consistentes porque os objectos armazenados são vistos como instâncias da classe Object - sempre que recuperamos um objecto da pilha ele é uma instância da classe Object • Para usar o objecto recuperado como instância da classe específica a que ele realmente pertence, temos que fazer uso de um modificador de tipo (cast) que força que o objecto seja visto como um membro específico daquela classe

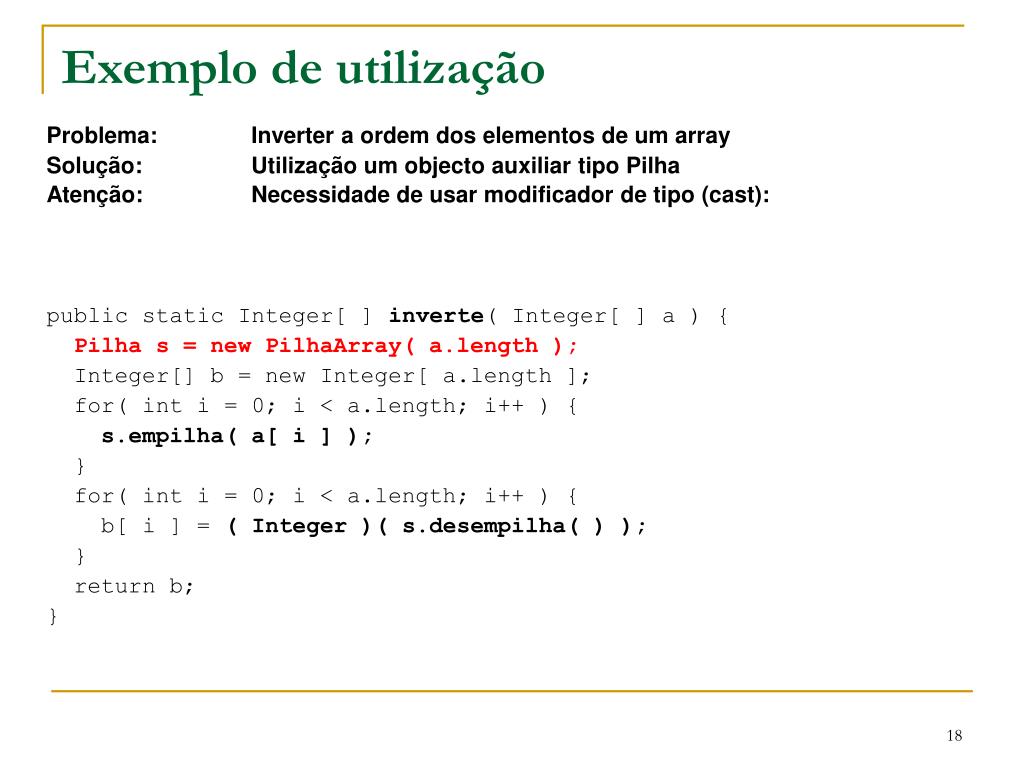

  18. Exemplo de utilização Problema: Inverter a ordem dos elementos de um array Solução: Utilização um objecto auxiliar tipo Pilha Atenção: Necessidade de usar modificador de tipo (cast): public static Integer[ ] inverte( Integer[ ] a ) { Pilha s = new PilhaArray( a.length ); Integer[] b = new Integer[ a.length ]; for( int i = 0; i < a.length; i++ ) { s.empilha( a[ i ] ); } for( int i = 0; i < a.length; i++ ) { b[ i ] = ( Integer )( s.desempilha( ) ); } return b; }

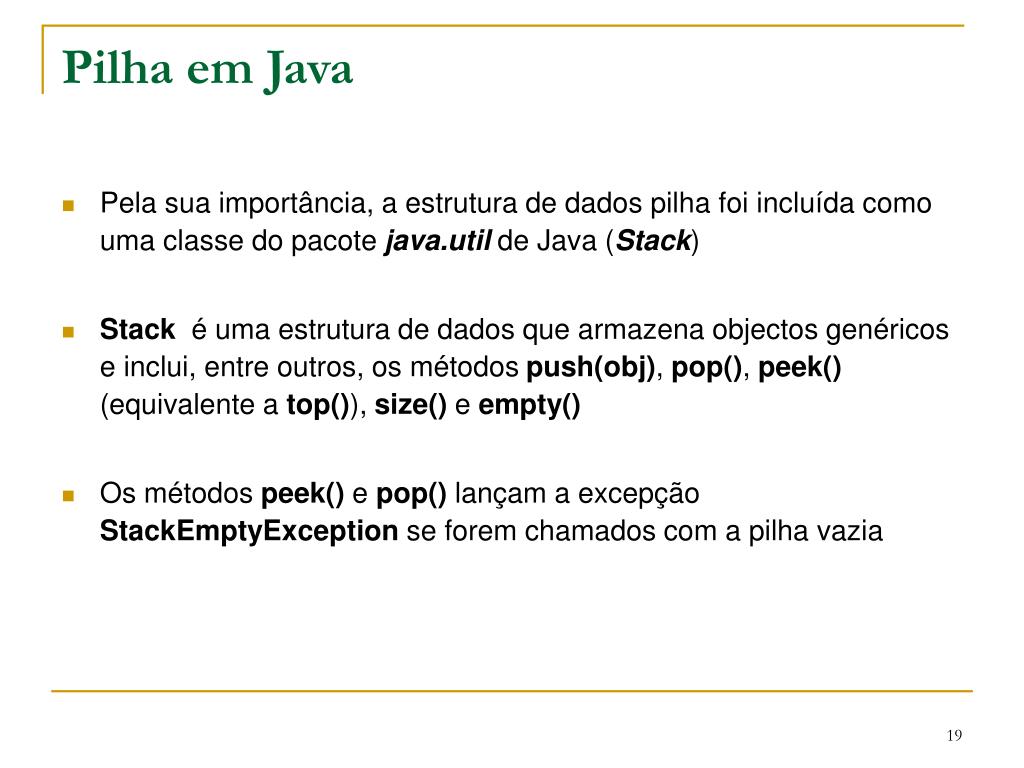

  19. Pilha em Java • Pela sua importância, a estrutura de dados pilha foi incluída como uma classe do pacote java.util de Java (Stack) • Stack é uma estrutura de dados que armazena objectos genéricos e inclui, entre outros, os métodos push(obj), pop(), peek() (equivalente a top()), size() e empty() • Os métodos peek() e pop() lançam a excepção StackEmptyException se forem chamados com a pilha vazia

  20. Implementação de TAD Pilha Passo 2 (com a utilização da estrutura dinâmica) (lista simplesmente ligada)

  21. Passo2: Escolha da representação concreta do TAD Pilha • As inserções e remoções serão feitas na cabeça da lista, pois assim estas operações terão o tempo O(1) - o topo da pilha será a cabeça • Para que a operação tamanho() seja realizada no tempo O(1), o número de elementos actuais será mantido numa variável de instância

  22. Passo3: Implementação da interface public class PilhaLista implements Pilha { // Referência para o no do topo private No topo; // Número de elementos na pilha private int tamanho; public PilhaLista ( ) { // Inicializa a pilha topo = null; tamanho = 0; } public int tamanho( ) { //Retorna o tamanho actual return tamanho; // da pilha } public boolean estaVazia( ) { // Retorna true se a if( topo == null ) // pilha está vazia return true; return false; }

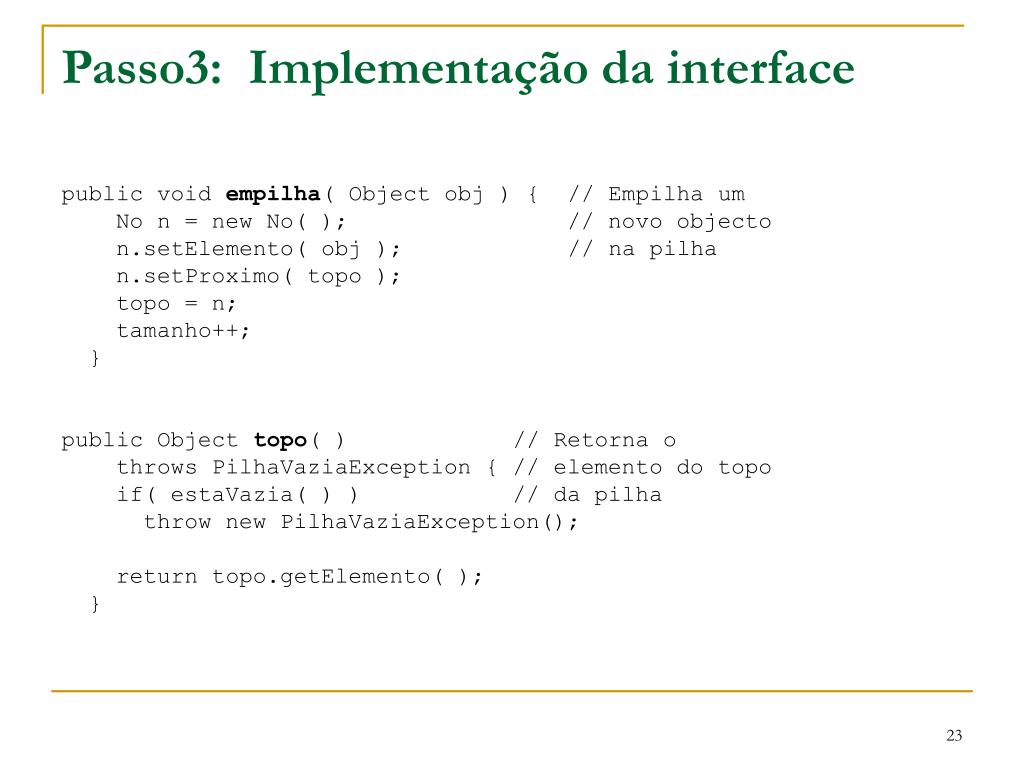

  23. Passo3: Implementação da interface public void empilha( Object obj ) { // Empilha um No n = new No( ); // novo objecto n.setElemento( obj ); // na pilha n.setProximo( topo ); topo = n; tamanho++; } public Object topo( ) // Retorna o throws PilhaVaziaException { // elemento do topo if( estaVazia( ) ) // da pilha throw new PilhaVaziaException(); return topo.getElemento( ); }

  24. Passo3: Implementação da interface public Object desempilha( ) // Desempilha o throws PilhaVaziaException { // elemento do topo Object temp; // da pilha if( estaVazia( ) ) throw new PilhaVaziaException(); temp = topo.getElemento( ); topo = topo.getProximo( ); // desliga o no do topo tamanho--; return temp; } }

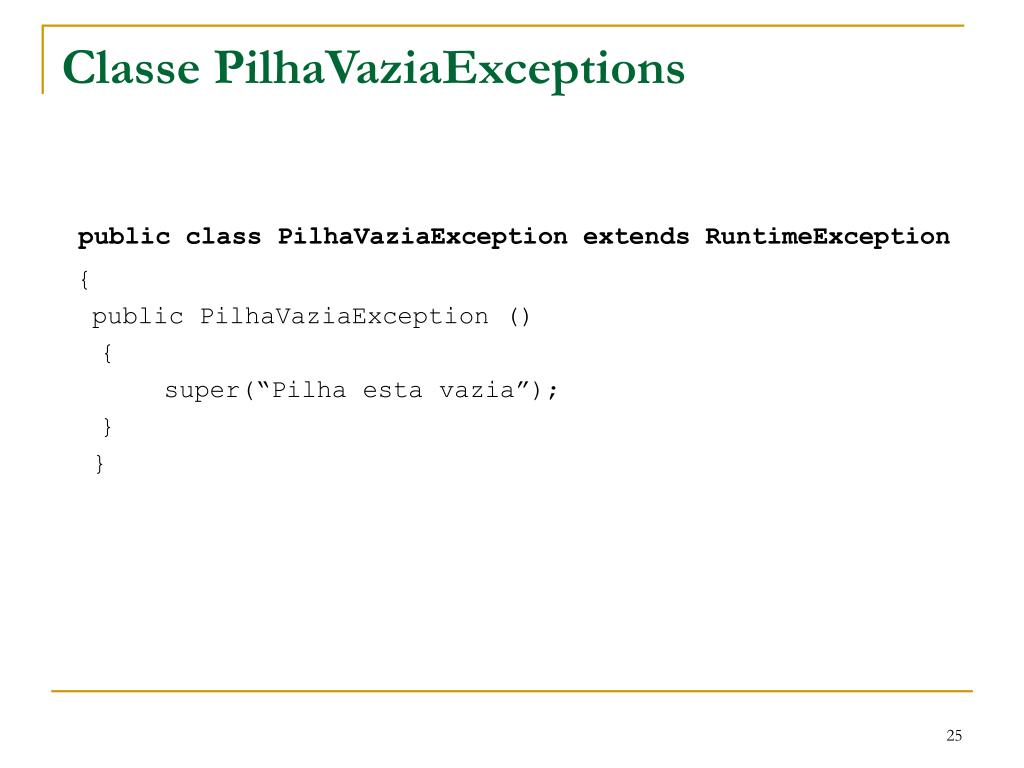

  25. Classe PilhaVaziaExceptions public class PilhaVaziaException extends RuntimeException { public PilhaVaziaException () { super(“Pilha esta vazia”); } }

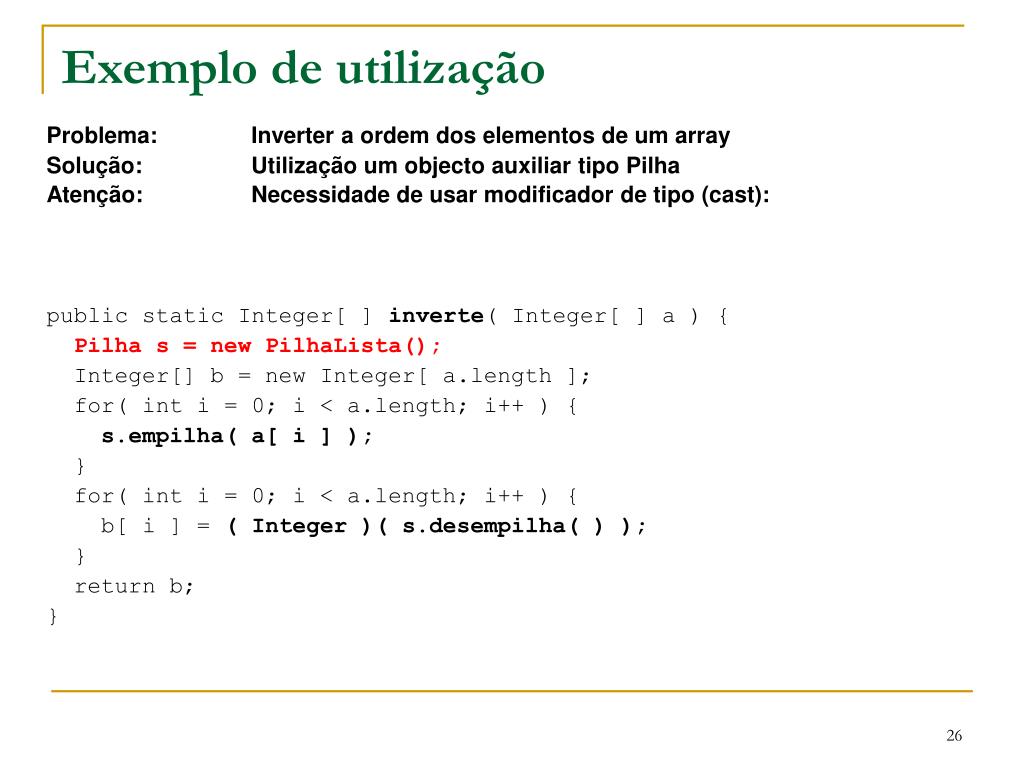

  26. Exemplo de utilização Problema: Inverter a ordem dos elementos de um array Solução: Utilização um objecto auxiliar tipo Pilha Atenção: Necessidade de usar modificador de tipo (cast): public static Integer[ ] inverte( Integer[ ] a ) { Pilha s = new PilhaLista(); Integer[] b = new Integer[ a.length ]; for( int i = 0; i < a.length; i++ ) { s.empilha( a[ i ] ); } for( int i = 0; i < a.length; i++ ) { b[ i ] = ( Integer )( s.desempilha( ) ); } return b; }

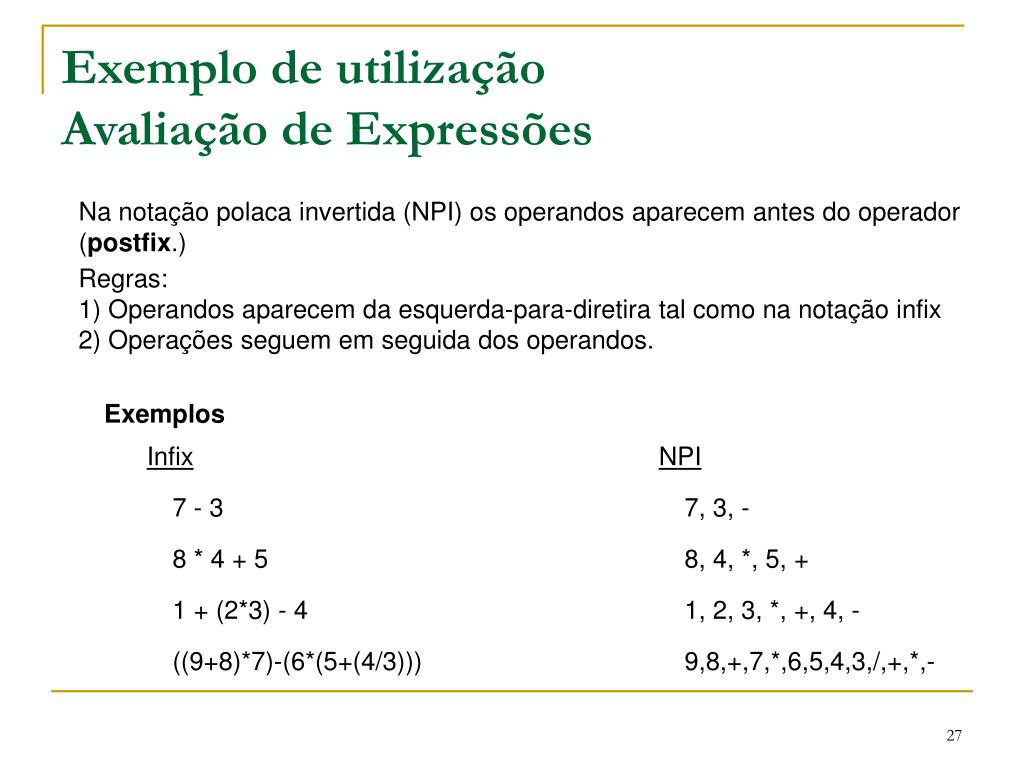

  27. Exemplos InfixNPI Exemplo de utilizaçãoAvaliação de Expressões Na notação polaca invertida (NPI) os operandos aparecem antes do operador (postfix.) Regras: 1) Operandos aparecem da esquerda-para-diretira tal como na notação infix 2) Operações seguem em seguida dos operandos. 7 - 3 7, 3, - 8 * 4 + 5 8, 4, *, 5, + 1 + (2*3) - 4 1, 2, 3, *, +, 4, - ((9+8)*7)-(6*(5+(4/3))) 9,8,+,7,*,6,5,4,3,/,+,*,-

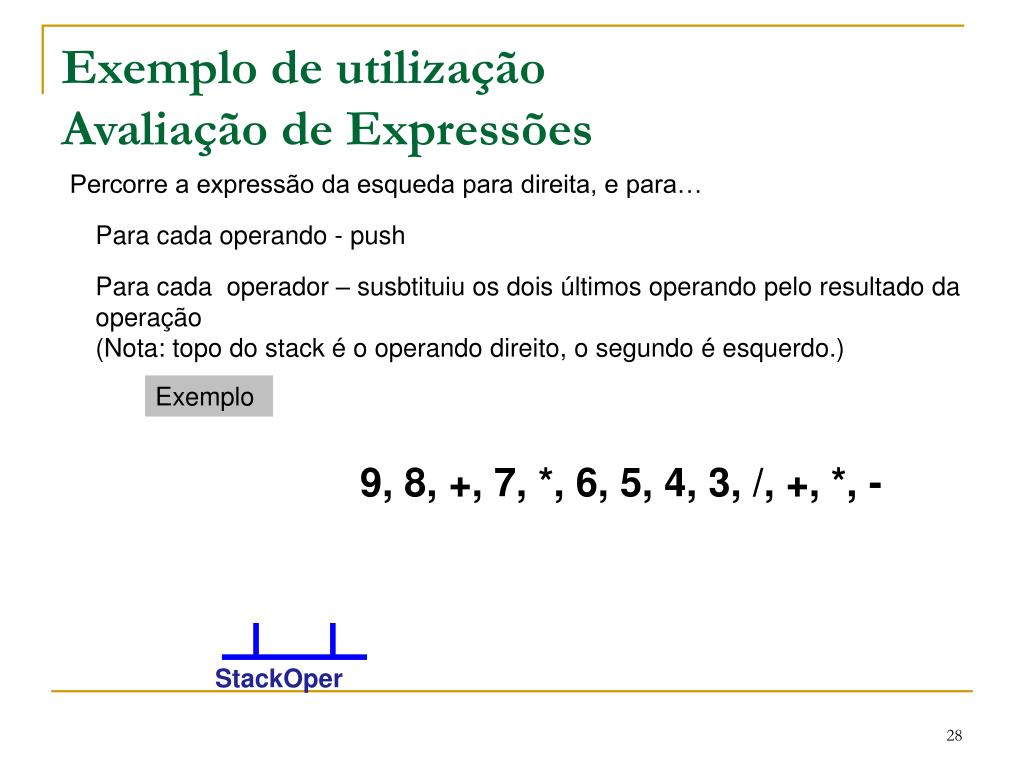

  28. StackOper Exemplo de utilizaçãoAvaliação de Expressões Percorre a expressão da esqueda para direita, e para… Para cada operando - push Para cada operador – susbtituiu os dois últimos operando pelo resultado da operação (Nota: topo do stack é o operando direito, o segundo é esquerdo.) Exemplo 9, 8, +, 7, *, 6, 5, 4, 3, /, +, *, -

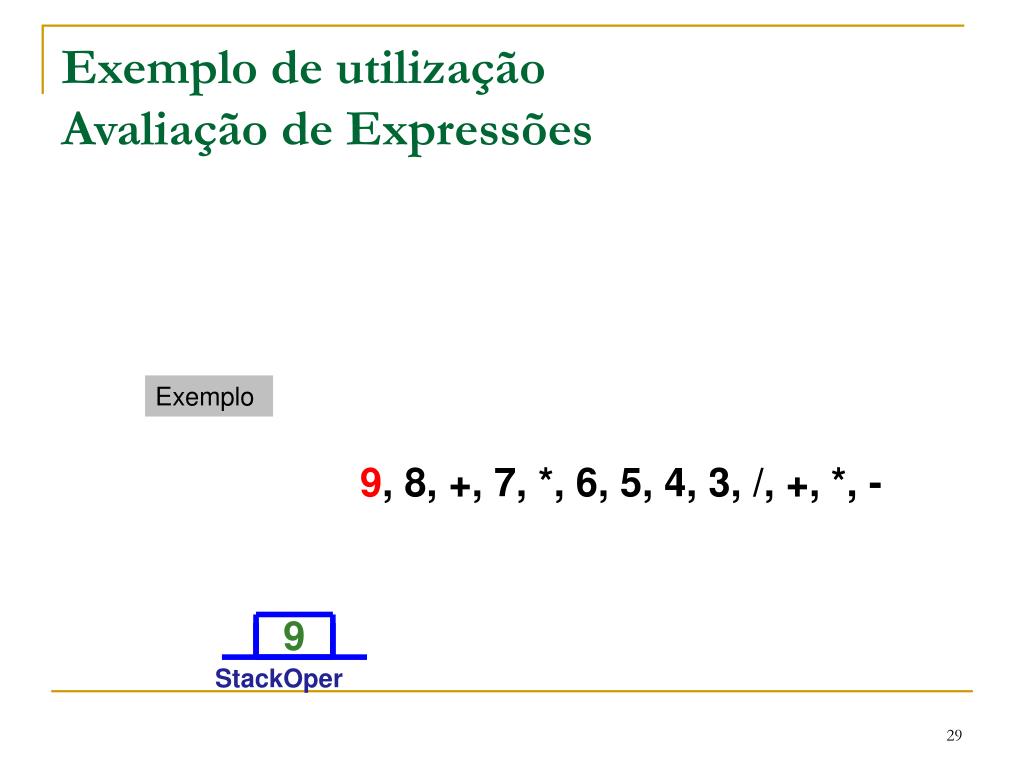

  29. StackOper 9 Exemplo de utilizaçãoAvaliação de Expressões Exemplo 9, 8, +, 7, *, 6, 5, 4, 3, /, +, *, -

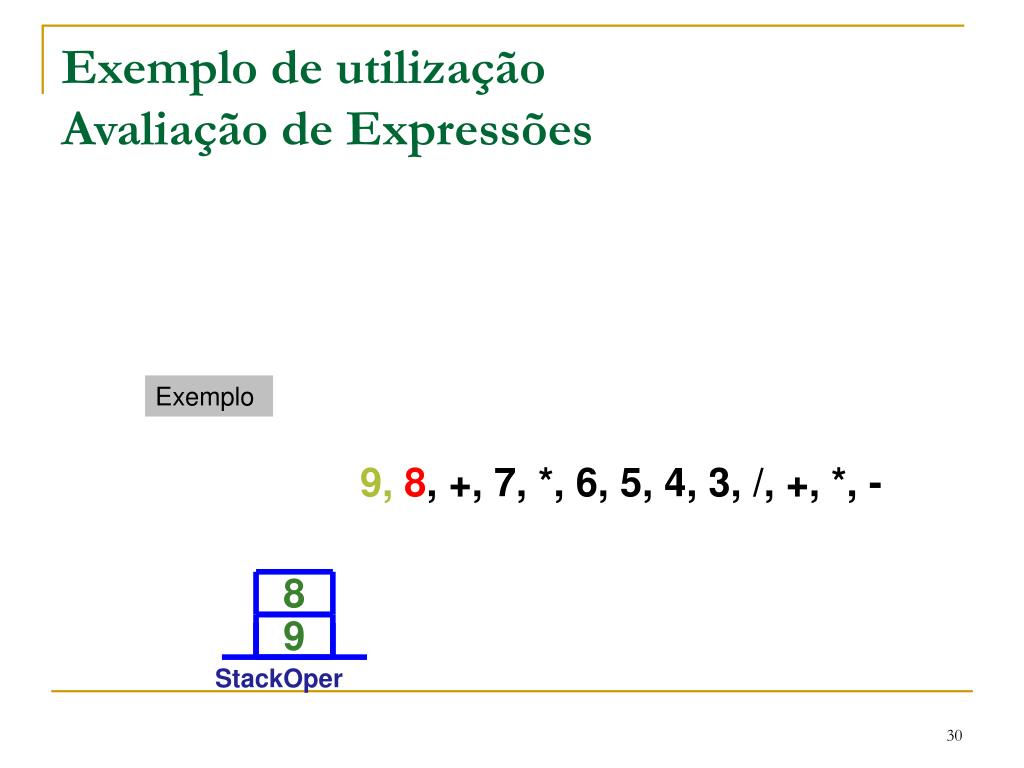

  30. StackOper 9 8 Exemplo de utilizaçãoAvaliação de Expressões Exemplo 9,8, +, 7, *, 6, 5, 4, 3, /, +, *, -

  31. StackOper 17 Exemplo de utilizaçãoAvaliação de Expressões Exemplo 9,8,+, 7, *, 6, 5, 4, 3, /, +, *, -

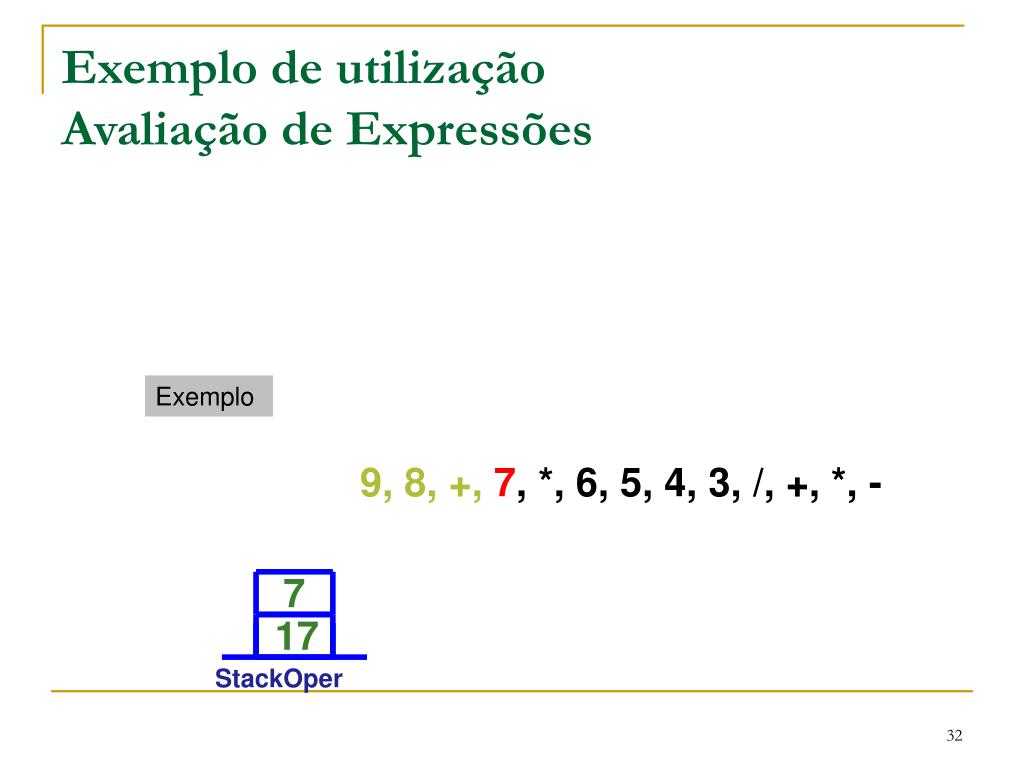

  32. StackOper 17 7 Exemplo de utilizaçãoAvaliação de Expressões Exemplo 9,8,+,7, *, 6, 5, 4, 3, /, +, *, -

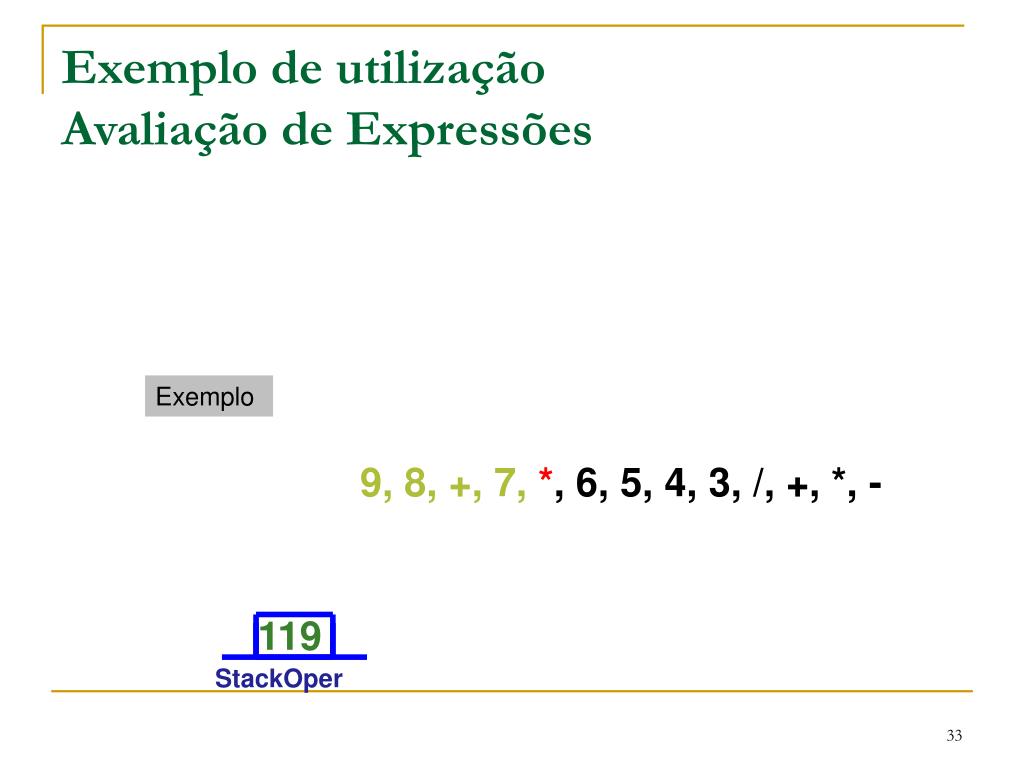

  33. StackOper 119 Exemplo de utilizaçãoAvaliação de Expressões Exemplo 9,8,+, 7,*, 6, 5, 4, 3, /, +, *, -

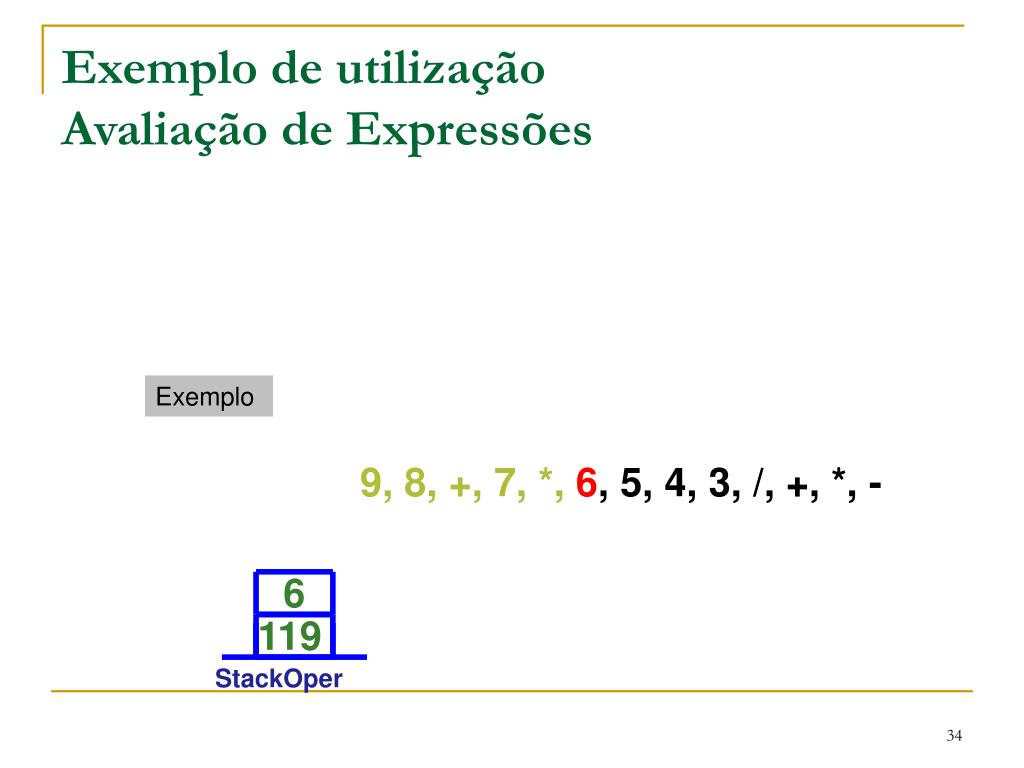

  34. StackOper 119 6 Exemplo de utilizaçãoAvaliação de Expressões Exemplo 9,8,+, 7,*,6, 5, 4, 3, /, +, *, -

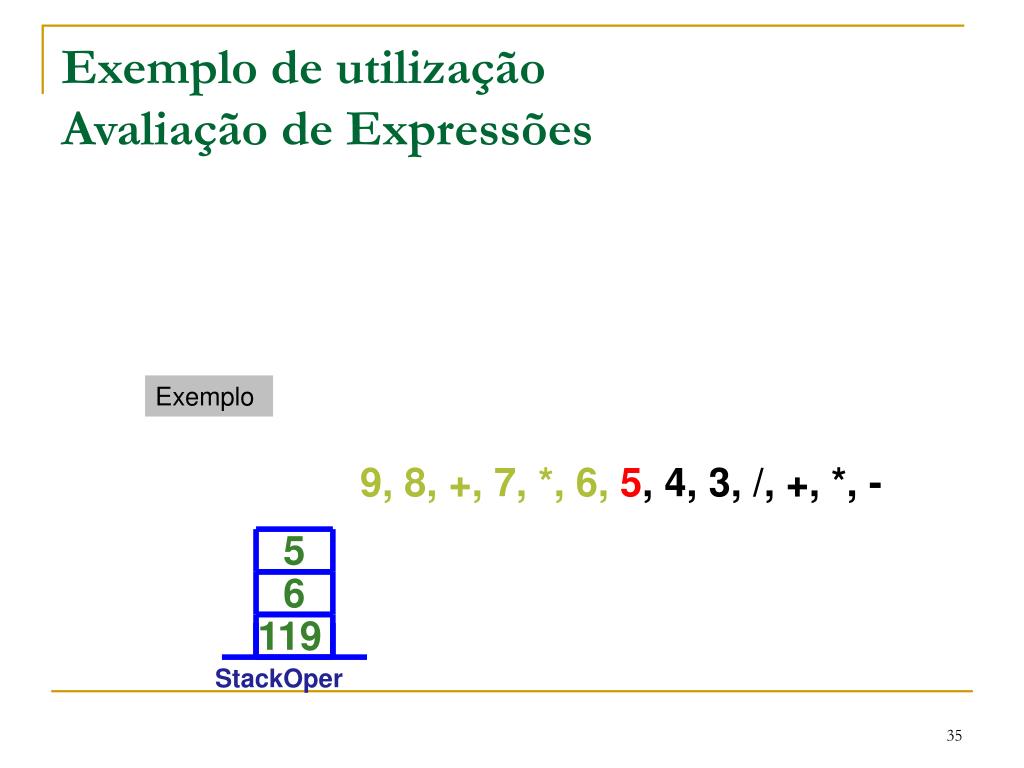

  35. StackOper 119 6 5 Exemplo de utilizaçãoAvaliação de Expressões Exemplo 9,8,+, 7,*,6,5, 4, 3, /, +, *, -

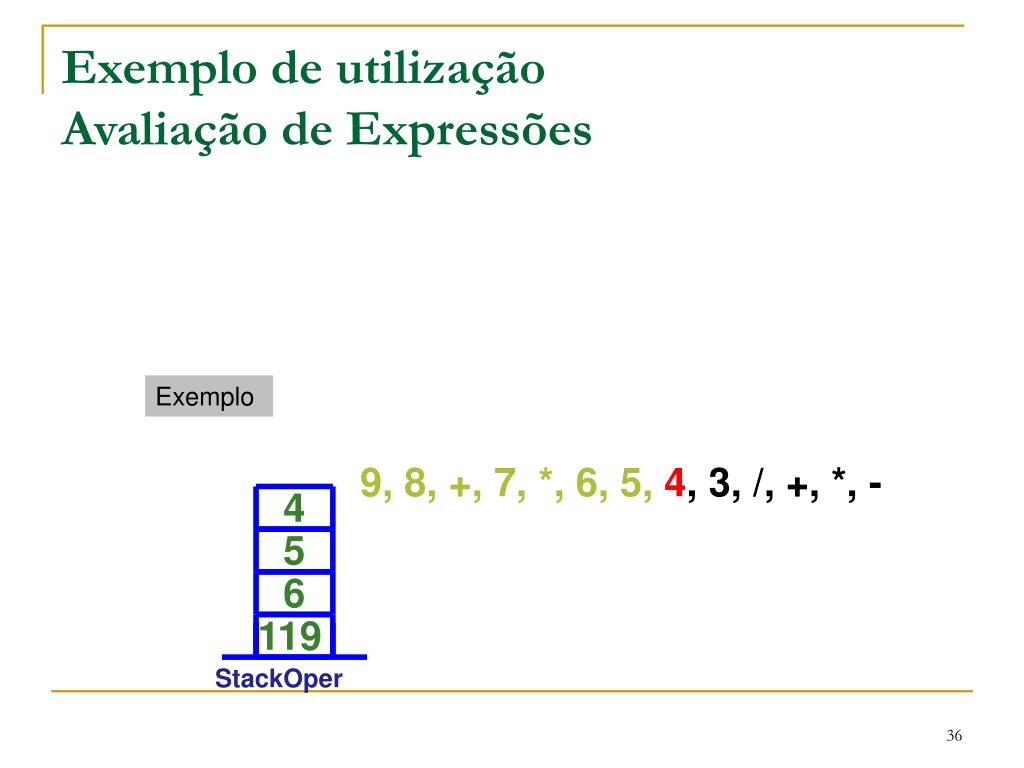

  36. StackOper 119 6 5 4 Exemplo de utilizaçãoAvaliação de Expressões Exemplo 9,8,+, 7,*,6, 5,4, 3, /, +, *, -

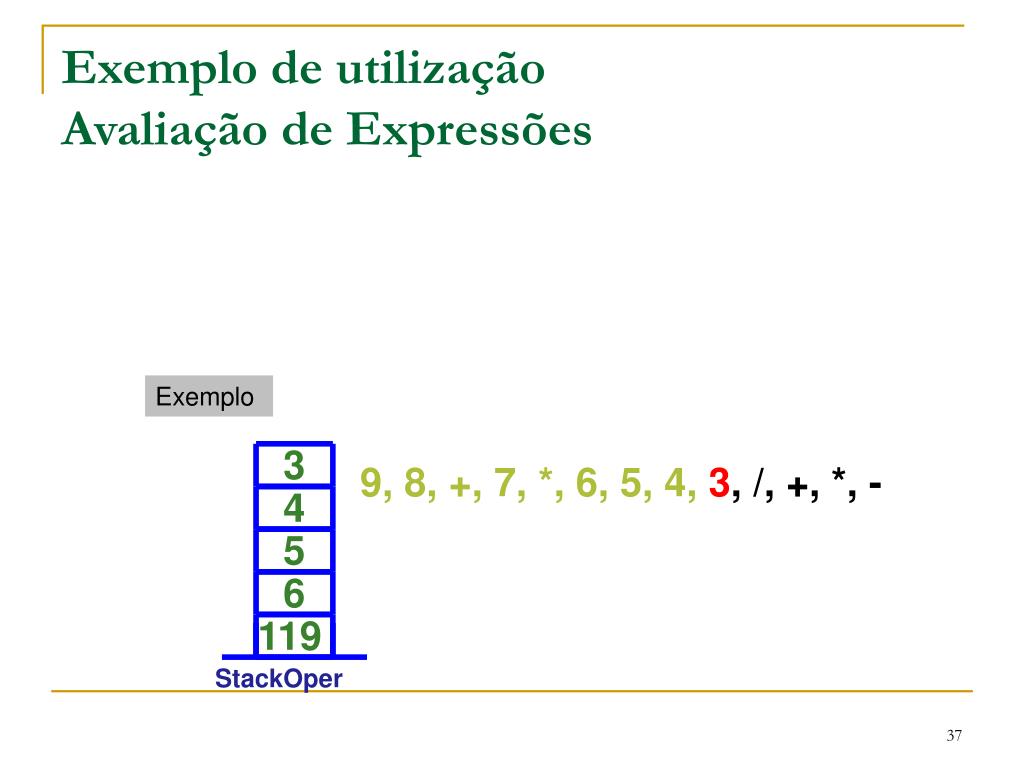

  37. StackOper 119 6 5 4 3 Exemplo de utilizaçãoAvaliação de Expressões Exemplo 9,8,+, 7,*,6, 5, 4,3, /, +, *, -

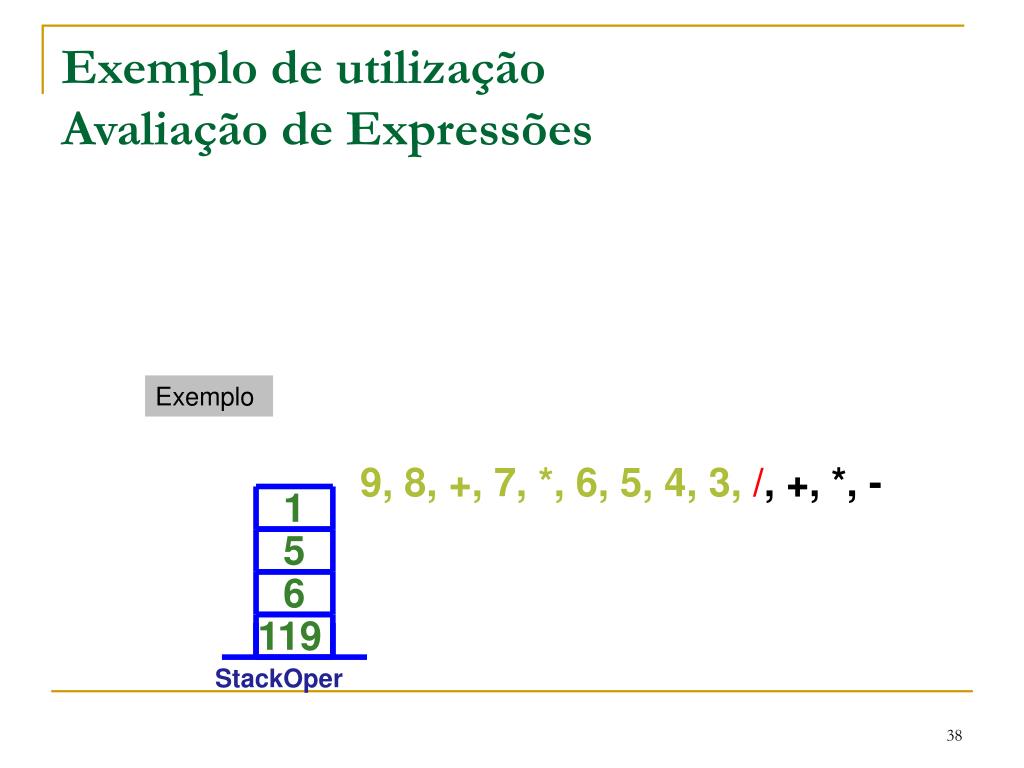

  38. StackOper 119 6 5 1 Exemplo de utilizaçãoAvaliação de Expressões Exemplo 9,8,+, 7,*,6, 5, 4,3,/, +, *, -

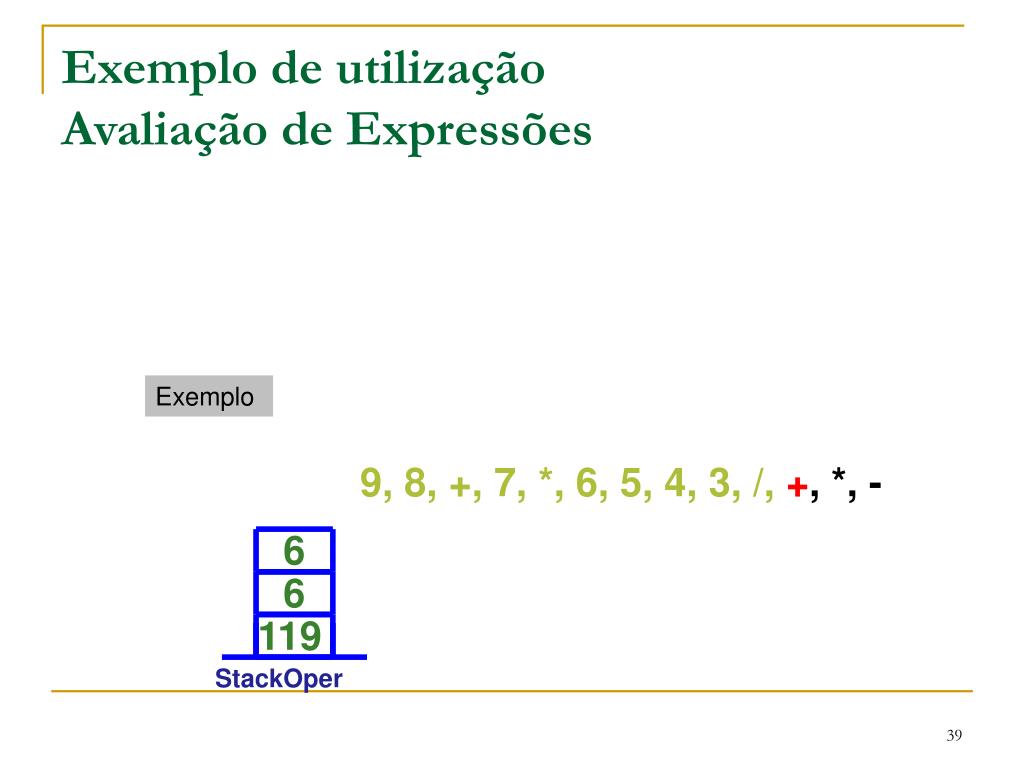

  39. StackOper 119 6 6 Exemplo de utilizaçãoAvaliação de Expressões Exemplo 9,8,+, 7,*,6, 5, 4,3, /,+, *, -

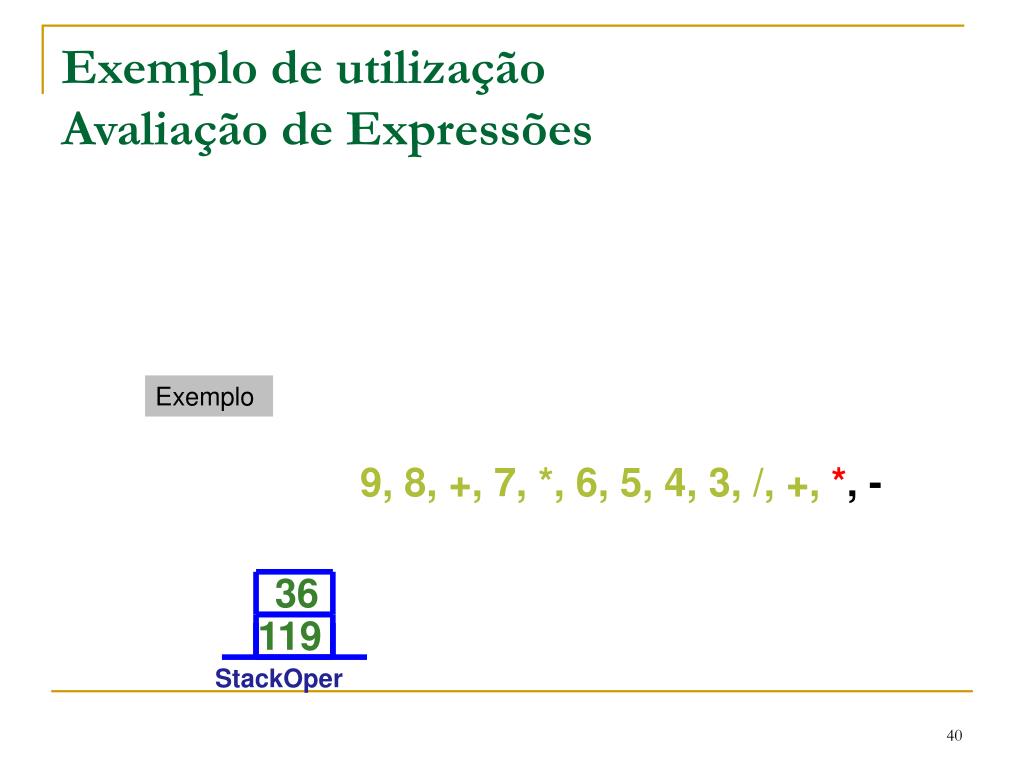

  40. StackOper 36 119 Exemplo de utilizaçãoAvaliação de Expressões Exemplo 9,8,+, 7,*,6, 5, 4,3, /, +,*, -

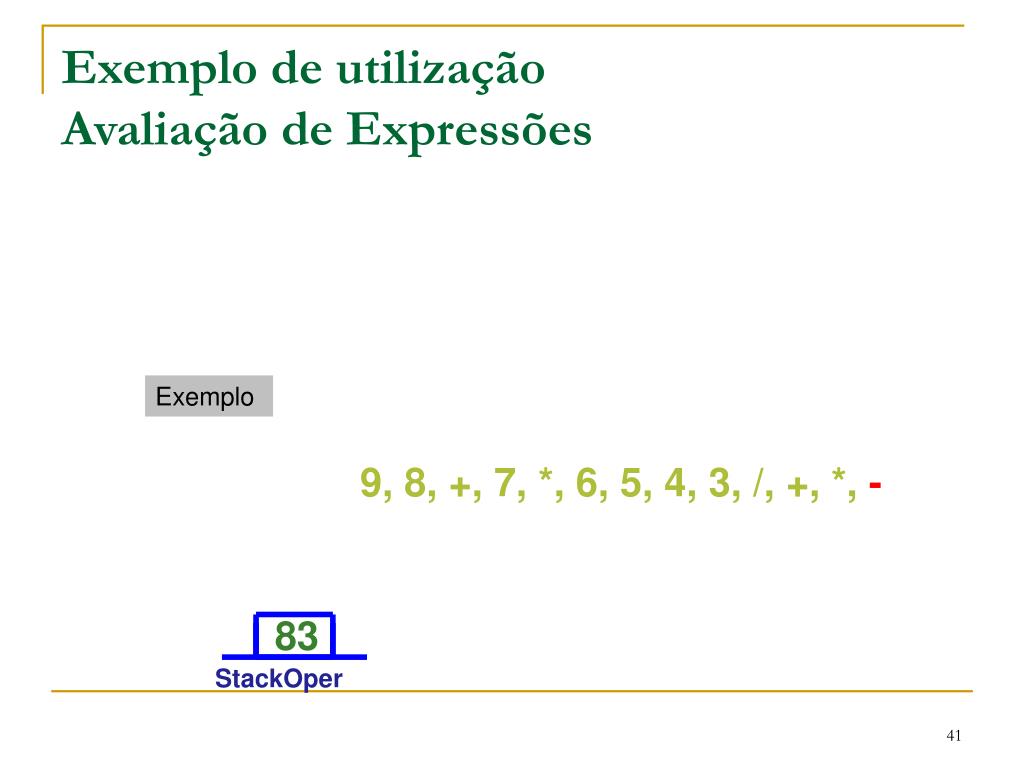

  41. StackOper 83 Exemplo de utilizaçãoAvaliação de Expressões Exemplo 9,8,+, 7,*,6, 5, 4,3, /, +, *,-
