  1. Сервисы нового поколения на базе Ethernet по SDH/PDH/E1 Представительство RAD в России. Дмитрий Дергалов, технический директор Представительства.

  2. Концепция RAD дляпередачи Ethernet по SDH/PDH

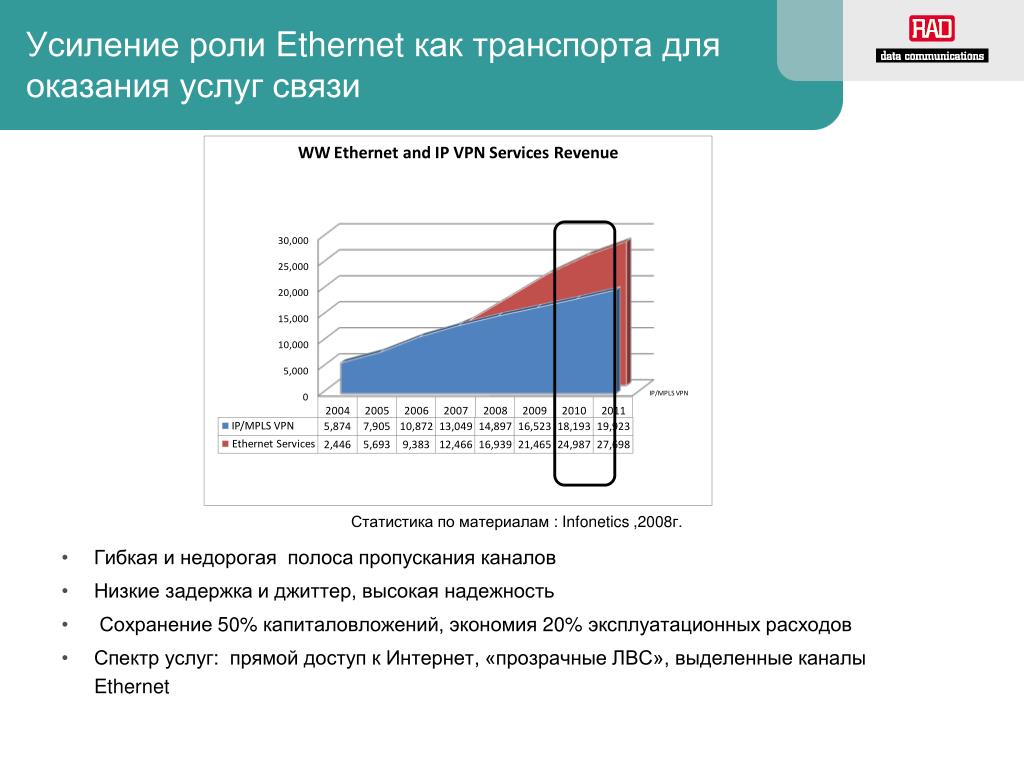

  3. Усиление роли Ethernet как транспорта для оказания услуг связи • Гибкая и недорогая полоса пропускания каналов • Низкие задержка и джиттер, высокая надежность • Сохранение 50% капиталовложений, экономия 20% эксплуатационных расходов • Спектр услуг: прямой доступ к Интернет, «прозрачныеЛВС», выделенные каналы Ethernet Статистика по материалам : Infonetics,2008г.

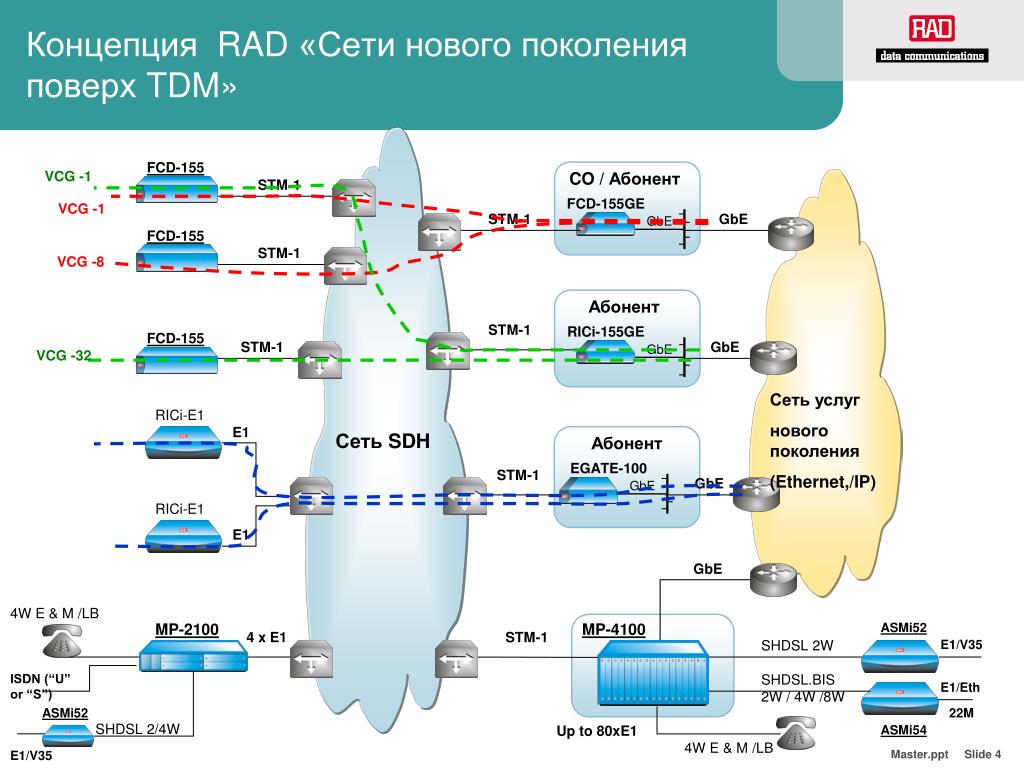

  4. Концепция RAD «Сети нового поколенияповерх TDM» Абонент RICi-155GE GbE STM-1 GbE MP-4100 ASMi52 STM-1 FCD-155 SHDSL 2W E1/V35 SHDSL.BIS 2W / 4W /8W E1/Eth Up to 80xE1 ASMi54 4W E & M /LB FCD-155 VCG -1 CO / Абонент STM-1 FCD-155GE VCG -1 STM-1 GbE GbE FCD-155 STM-1 VCG -8 STM-1 GbE VCG -32 Сеть услуг нового поколения (Ethernet,/IP) Сеть SDH RICi-E1 E1 Абонент EGATE-100 STM-1 GbE GbE RICi-E1 E1 4W E & M /LB MP-2100 4 x E1 ISDN (“U” or “S”) ASMi52 22M SHDSL 2/4W E1/V35

  5. «Наложенные» сети Ethernet через E1, PDH, SDH • Выгода для заказчика: • Решение использует простые и надежные стандартные алгоритмы . • Простое в установке и эксплуатации решение. • Единая система управления и диагностики каналов Ethernet «из конца в конец». • Преимущества решений RAD: • Малые задержки в сети, обусловленные новыми технологиями коммутации уровня Ethernet, без IP-маршрутизации. • Мощные инструменты контроля и диагностики на основе ОАМ и трансляции неисправностей («Fault Propagation») • Невысокая цена на порты E1 и STM-1.

  6. Мультиплексоры для передачи E1 и Ethernet по SDH

  7. FCD-155, FCD-155E:Решение нового поколения «Ethernet и Е1 поверх SDH» Удаленный Объект FCD-155E E1/T1 Центральный узел SCADA 1 or 2 LAN 10/100BT SCADA Удаленный Объект PBX E1 Voice STM-1/OC-3 FCD-155E MP-2100 FCD-155E n x E1 1000BT IP MP-2100 Ethernet Switch/ Router E1/T1 1 or 2 LAN 10/100BT FCD-155E Удаленный Объект • Использование инфраструктуры SDH для организации «наложенной» сети Fast Ethernet по SDH, сохраняя при этом все традиционные услуги E1/T1. • Поддержка протоколов GFP (G.7041), VCAT, LCAS • Функции стандартного мультиплексора ADMSDH с резервированием каналов в кольце.

  8. FCD-155 –Терминальный мультиплексор STM-1/OC-3 • Компактный (1U half 19”) терминальный мультиплексор STM-1/OC-3 c сервисами Ethernet и PDH • Поддержка протоколов VCAT и LCAS • Поддержка GFP (ITU-TG.7041, ANSI T1-105.02), framed mode • 2 магистральных порта STM-1/OC3 (1+1 резервирование) • Порты PDH : 4 или 8 E1/T1 или 1 E3/DS3 • 2 или 6 портов Fast Ethernet или1 GBE • Управление по выделенному DCC, IP tunneling или по выделенному VC-12 Узел A Узел B АТС ADM FCD-155 OC-3/STM-1 Site C ТФОП 1 or 2 LAN 10/100BT ADM FCD-155 ADM FCD-155 OC-3/STM-1 SDH/SONET OC-3/STM-1 1 or 2 LAN 10/100BT IP ADM ADM Ethernet Switch/ Router

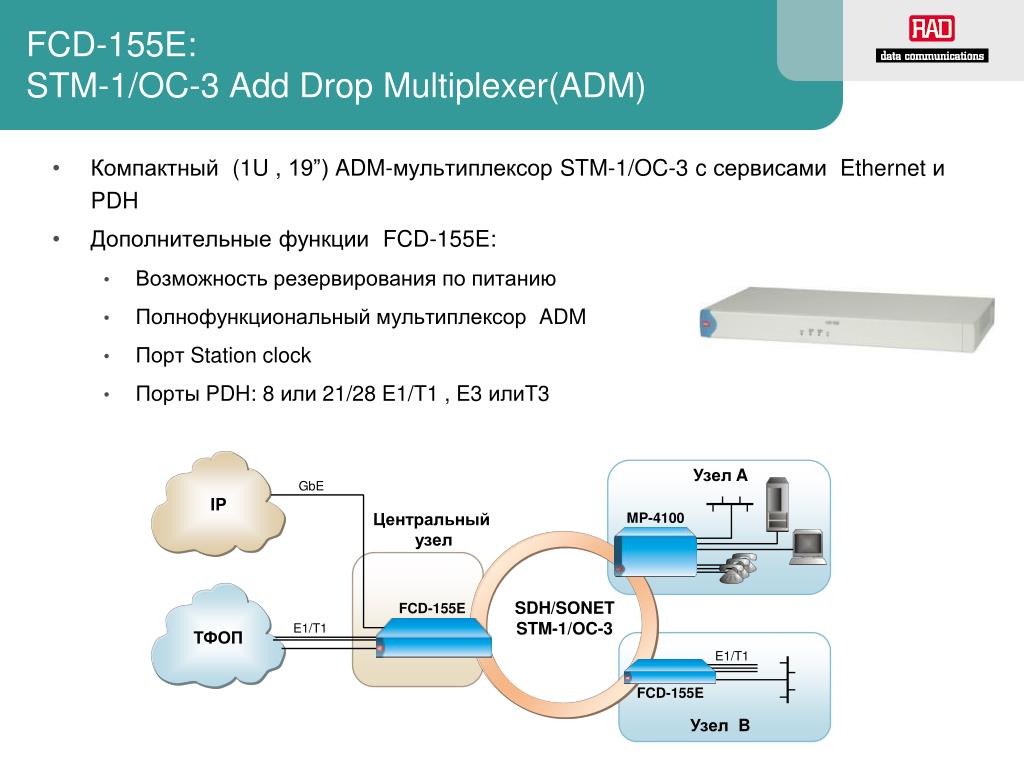

  9. FCD-155E:STM-1/OC-3 Add Drop Multiplexer(ADM) • Компактный (1U , 19”)ADM-мультиплексор STM-1/OC-3 c сервисами Ethernet и PDH • Дополнительные функции FCD-155E: • Возможность резервирования по питанию • Полнофункциональный мультиплексор ADM • Порт Station clock • Порты PDH: 8 или 21/28 E1/T1 , E3 илиT3 Узел A GbE IP Центральный узел MP-4100 SDH/SONET STM-1/OC-3 FCD-155E E1/T1 ТФОП E1/T1 FCD-155E Узел B

  10. FCD-155 и FCD-155E – сравнительные характеристики

  11. Проект ETH +E1 по SDH для оператора связи • Недорогие абонентские устройства SDH CPE для сервисов ETH (VCAT) и каналов E1 для передачи данных и телефонии по SDH • ETH с топологией Point to Multipoint , связь HQ с 8 уд. обьектами • GBE или 8xETH (Groups) в центре • Телефония и ETH в одном канале Branch #1 PABX Customer HQ FCD-155 E1 PRI PABX STM-1 Up to 21 E1’s FCD-155E STM-1 ETH 10/100BT STM-1 Ethernet Switch/ Router ETH (6U or GBE Option) Up to 8 Branches Branch #8 PABX FCD-155 E1 PRI Customer B STM-1 SDH PABX FCD-155 E1 PRI ETH 10/100BT STM-1 Customer A ETH 10/100BT BTS PABX FCD-155 STM-1 STM-1 Customer C BSC E1’s FCD-155 E1’s ETH 10/100BT FCD-155 STM-1 BTS Street Cabinet

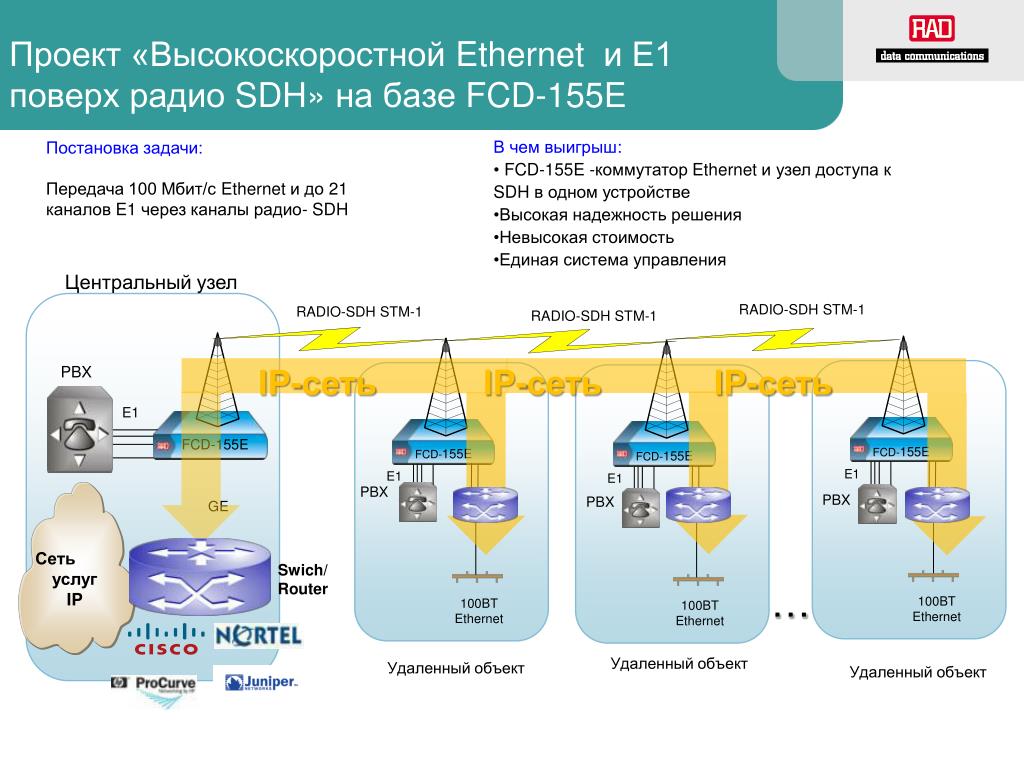

  12. Проект «Высокоскоростной Ethernet и Е1 поверх радио SDH»на базе FCD-155E Сеть услуг IP FCD-155E FCD-155E FCD-155E PBX PBX PBX 100BTEthernet 100BTEthernet 100BTEthernet • В чем выигрыш: • FCD-155E -коммутатор Ethernet и узел доступа к SDH в одном устройстве • Высокая надежность решения • Невысокая стоимость • Единая система управления Постановка задачи: Передача 100 Мбит/с Ethernet и до 21 каналов E1 черезканалы радио- SDH Центральный узел RADIO-SDH STM-1 RADIO-SDH STM-1 RADIO-SDH STM-1 IP-сеть IP-сеть IP-сеть PBX E1 FCD-155E E1 E1 E1 GE Swich/ Router … . Удаленный объект Удаленный объект Удаленный объект

  13. Оборудование и типовые решения дляпередачи Ethernet по SDH/PDH

  14. Новые услуги по традиционным сетям Проблема совместимости: • Новые оконечные устройства (датчики, контроллеры, серверы телеметрии, диспетчерские пункты, ЦОДы) работают по протоколам Ethernet • В ряде случаев магистралей Ethernet для связи этих устройств еще нет, есть только «устаревшие» каналы E1, PDH, SDH. • Связь по протоколу Ethernet через E1, PDH, SDH –актуальная задача. RAD предлагает : • Семейство «Ethernet Access»: шлюзыи конверторы «Ethernet поверх E1, PDH, SDH». • Комплекс решений по созданию «наложенных» сетей Ethernet на существующих сетях и каналах с протоколами TDM (E1, PDH, SDH)

  15. LAN LAN LAN LAN Internet Internet Internet Internet VoIP VoIP VoIP VoIP Комплексное решение RAD для организации сетей Ethernet через E1, PDH, SDH Абонент A • Концентраторы Egate обеспечивают «прозрачное» объединение локальных сетей поверх SDH или каналов E1, сокращая расходы на построение и эксплуатацию сети. • Широкий спектр решений для абонентской части с различным функционалом и невысокой стоимостью на базе устройств RICi . • Решение намного ниже по стоимости, чем на маршрутизаторах с портами E1 Channelized. n x E1/T1 RICi-nE1/T1 Internet Центральный Узел Абонент B RICi-nE1/T1 n x E1/T1 CH.STM-1/OC-3c (APS) N x E1, E3, STM-1/STM-4 Egate-100 GbE Сеть услуг ETH/IP/MPLS 3 x DS3 Абонент C SDH RICi-nE1/T1 RICi-16 RICi-E3/T3 RICi-155/622 4 x E1/T1 Абонент D RICi-E3/T3 RICi-155/622 E3/T3/ STM1/STM4

  16. Концепция RAD для предоставления услуг сети Ethernet через сеть SDH Уд. Абонент сети ETH/IP/MPLS Уд. Абонент сети SDH Узел связи CH.STM-1/ OC-3c (APS) n x E1/T1 Bonding • Альтернативные операторы увеличивают число абонентов за счёт арендованных каналов • Управление сервисами End-to-end и измерение SLA используя сообщения OAM Ethernet • Оказание различных сервисов через единичный канал • Диапазон скоростей – от E1 до STM-4 • Объединение каналов – 16 x E1 перекрывает разрыв между E1 и E3 Сеть ETH/IP/MPLS Сеть SDH GbE FE FE/GbE 3 x DS-3 Egate-100 RICi-4 RICi-8 RICi-16 ETX-102/ ETX-201/ ETX-202 LAN LAN Транспортная сеть SDH Провайдер услуг Ethernet

  17. Шлюзы и конвертеры для передачи Ethernet по каналам PDH Интеллектуальный шлюз Базовые шлюзы Конвертер

  18. Концентраторы для передачи Ethernet по каналам PDH

  19. Шлюзы для передачи Ethernet по каналам SDH

  20. RICi-16Интеллектуальный шлюз передачи Ethernet/Fast Ethernet по 4, 8, 16 каналам E1 • PDH интерфейсы • 4,8 или 16Framed E1 портов • 2 Channelized или Un-Channelized T3 uplinks • Стандарты инкапсуляции • GFP (G.8040), VCAT (G.7043) & LCAS (G.7042) • Ethernet интерфейсы • 4*10/100BaseT • 1 SFP based 10/100 port- Version 2.1 Организация нескольких сервисов на одном порту Ethernet (EPL/EVPL), обеспечение QoS , SLA, поддержка OAM.

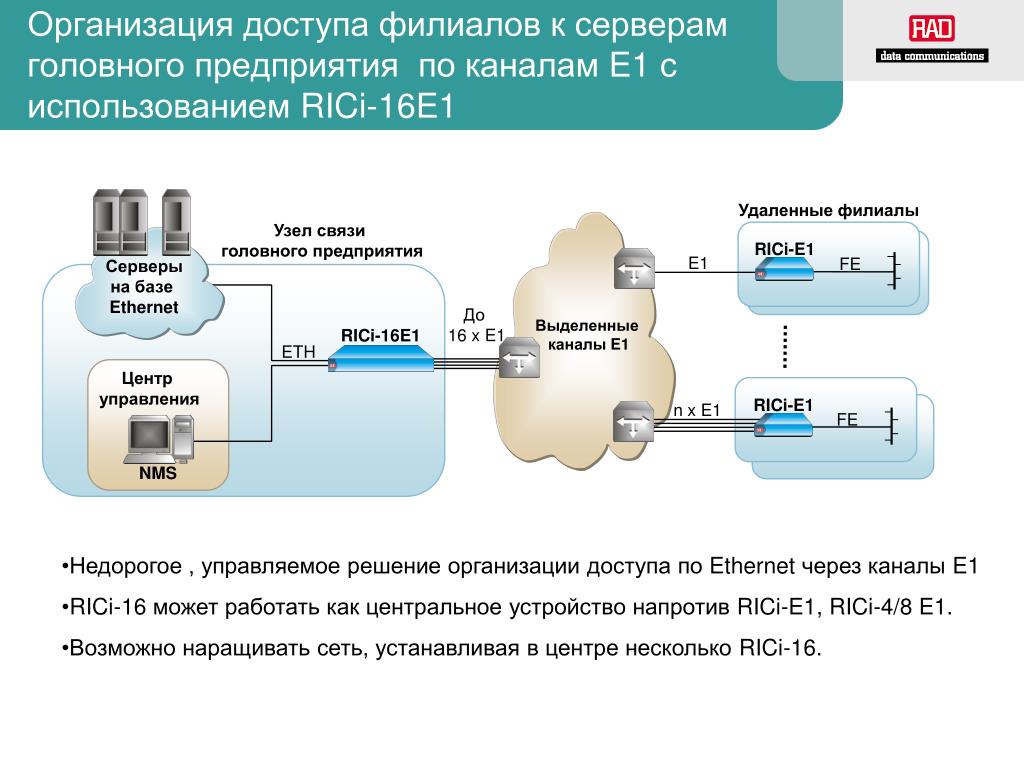

  21. Организация доступа филиалов к серверам головного предприятия по каналам E1 с использованием RICi-16E1 Удаленные филиалы Узел связи головного предприятия RICi-E1 E1 FE Серверы на базе Ethernet До 16 x E1 RICi-16E1 Выделенные каналы E1 ETH Центр управления RICi-E1 n x E1 FE NMS • Недорогое , управляемое решение организации доступа по Ethernet через каналы E1 • RICi-16 может работать как центральное устройство напротив RICi-E1, RICi-4/8 E1. • Возможно наращивать сеть, устанавливая в центре несколько RICi-16.

  22. RICi-155GE, RICi-622GE. Конверторы для передачи Gigabit Ethernet в STM-1 или в STM-4 • 2 GbE, оптических интерфейса: • Резервирование GbE - 802.3ad • 2 STM1/OC-3 или STM-4/OC-12 оптические интерфейсы: • Объединение STM-1 до 300 Mbps • Объединение STM-4 до 1.2 Gbps • 1+1 APS • 10/100 порт – для внешнего управления (ООB) • Протоколы инкапсуляции: GFP (G.7041) VCAT (G.707) LCAS (G.7042) X.86 (LAPS) • Сертификаты: • MEF 9 EPL & EVPL • MEF 14 EPL & EVPL

  23. Подключение удаленных абонентов по STM-1/ STM-4 c помощью RICi-155GE & RICi-622GE Центральный узел Абонент RICi-155GE STM-1/OC-3 GbE • RICi-155GE • 2 порта STM1/OC-3, работающие совместно • RICi-622GE • 2 порта STM4/OC-12, работающие совместно RICi-155GE GbE STM-1/OC-3 Абонент Сеть услуг ETH/IP/MPLS SDH/ SONET RICi-622GE RICi-622GE STM-4/OC-12 GbE STM-4/OC-12 GbE Абонент RICi-155GE GbE 4 x STM-1/OC-3 4 Units GbE RICi-155GE

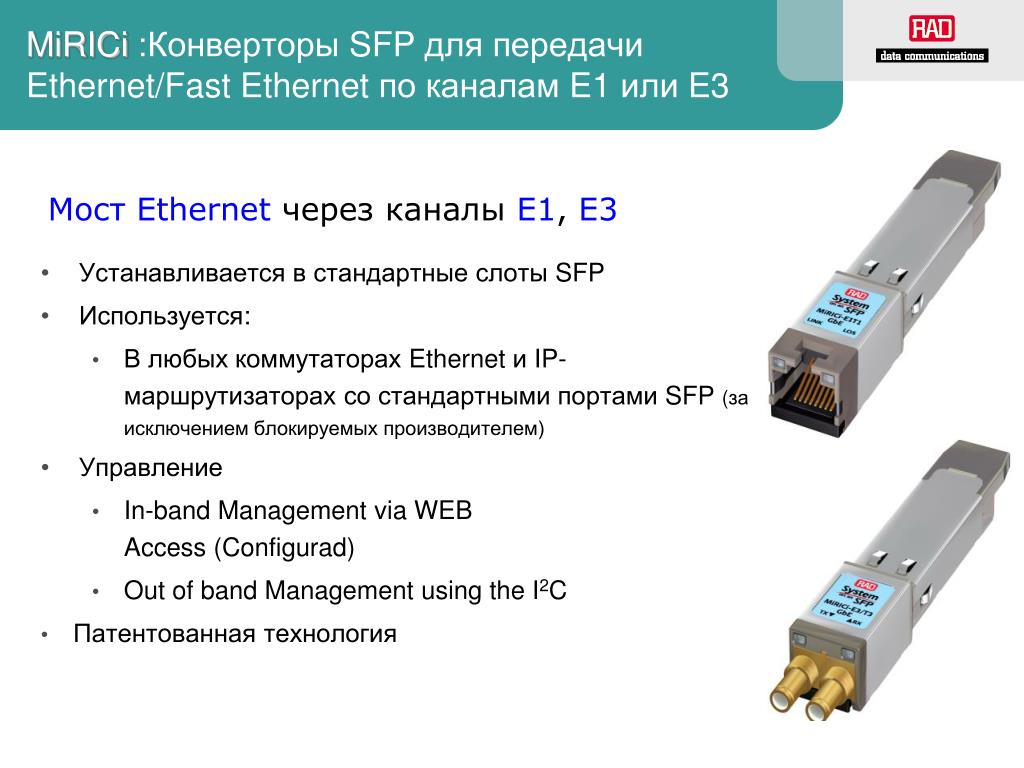

  24. MiRICi :Конверторы SFP для передачи Ethernet/Fast Ethernet по каналам E1 или E3 Мост Ethernetчерезканалы E1, E3 • Устанавливается в стандартные слоты SFP • Используется: • В любых коммутаторах Ethernet и IP-маршрутизаторах со стандартными портами SFP (за исключением блокируемых производителем) • Управление • In-band Management via WEB Access (Configurad) • Out of band Management using the I2C • Патентованная технология

  25. SPH – HUB конверторов SFP Удаленные объекты Switch с MiRIC Узел связи E1/T1 E3/T3 • Преобразует Fast Ethernet и Gigabit Ethernet RJ-45 (медные) порты в слоты SFP • Полностью прозрачны, Layer 1 Ethernet Switch n x FE/GbE FE/GbE Сеть Fast/G.Eth. Ethernet UTP (RJ45) Switch с MiRIC SPH c MiRIC E1/T1 and/or E3/T3 E1/T1 E3/T3 n x FE/GbE SDH/SONET Switch с MiRIC E1/T1 E3/T3 n x FE/GbE

  26. Проект организации высокоскоростных каналов Ethernet через SDH Уд. объект RICi-E1/T1 E1/T1 Ethernet Узел связи • Egate-20 и Egate-100 обеспечивают «прозрачное» объединение локальных сетей поверх SDH или каналов E1 и сокращение расходов на построение и эксплуатацию сети. • Широкий спектр решения для абонентской части с различным функционалом и стоимостью. • Единая система управления. Egate-20 8 x E1/T1 Уд. объект Ethernet RICi-8E1/T1 SDH/ SONET N*E1/T1 Ethernet PSN Egate-100 GbE STM-1/OC-3 Уд. объект FCD-IP Ethernet FE1/FT1

  27. Проект RAD по подключению к Internet сельских школ (фрагмент) Сёла Районный узел связи switch • Egate-20 , Egate-100 иRICi обеспечивают «прозрачное» объединение локальных сетей на втором уровне (L2) через E1 (G.703/704) или по STM-1 Eth E1 RICi-E1/T1 Сельская школа Egate-20 Ethernet по «последней миле» 8 x E1/T1 Fast Ethernet Сёла Районный узел связи Областной Центр switch Eth E1 INTERNET RICi-E1/T1 Сельская школа SDH Ethernet по «последней миле» Сервер широкополосного доступа Egate-100 Сёла Районный узел связи STM-1 G.Eth switch Eth Областной Центр E1 RICi-E1/T1 Сельская школа Ethernet по «последней миле» • Решение намного дешевле, чем использование Channelized Routers

  28. Проект доступа к ЦОД по каналам STM-1/STM-4SDH Удаленный Филиал Заказчики: крупные предприятия и банки СПД Филиала ADM STM-1 (резерв.1+1) RICi-155GE GEth Головное предприятие ЦОД Удаленный Филиал СПД Филиала ADM RICi-155GE SDH 2 хSTM-1 GEth 0 GEth RICi-622GE STM-4 (резерв.1+1) СПД Головного Предприятия Удаленный Филиал СПД Филиала ADM RICi-155GE GEth STM-1 (резерв.1+1) • Подключение к ЦОД требует каналов GEthс большой пропускной способностью. • RICi-622GE поддерживает до 8 удаленных подключений с использованием до 8 виртуальных группканалов (8 VCG) • Полоса пропускания 1.2Gbps через 2 хSTM-4/OC-12 • Поддержка резервирования каналов 1+1 (APS) по STM-4/OC-12. • RICi-622GE может работать напротив удаленных RICi-155GE, FCD-155, MP-4100

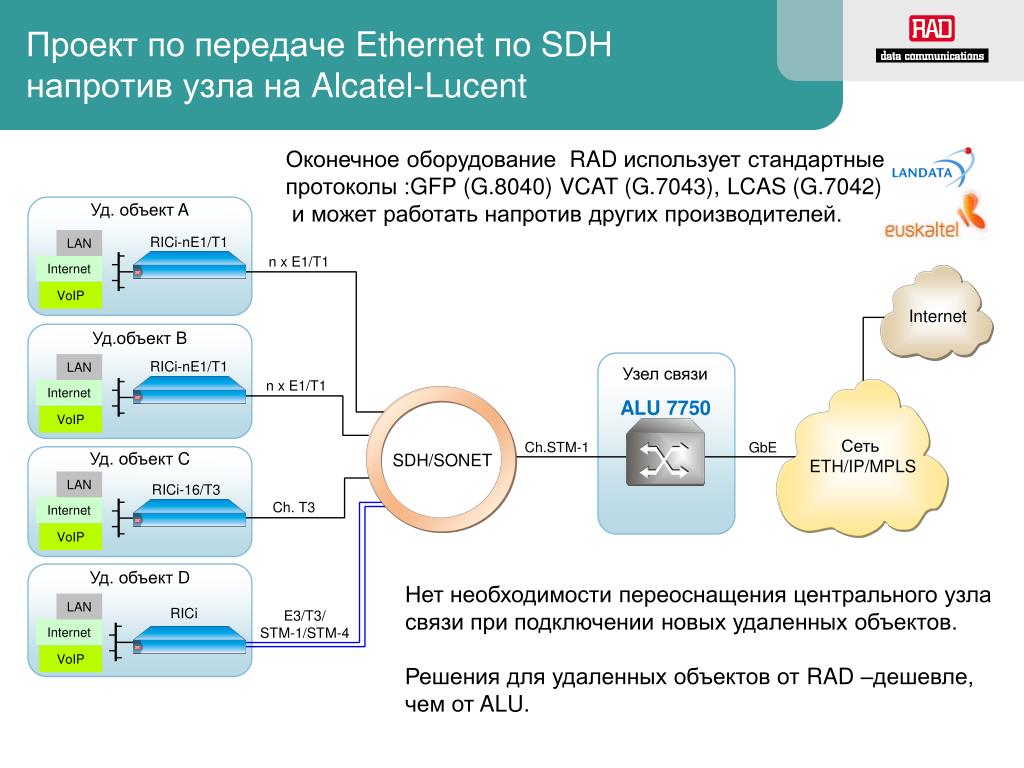

  29. Проект по передаче Ethernet по SDH напротив узла на Alcatel-Lucent LAN LAN LAN LAN Internet Internet Internet Internet VoIP VoIP VoIP VoIP Оконечное оборудование RAD использует стандартные протоколы :GFP (G.8040)VCAT (G.7043), LCAS (G.7042) и может работать напротив других производителей. Уд. объект A RICi-nE1/T1 n x E1/T1 Internet Уд.объектB RICi-nE1/T1 Узел связи n x E1/T1 ALU 7750 Сеть ETH/IP/MPLS Ch.STM-1 GbE Уд. объект C SDH/SONET RICi-16/T3 Ch. T3 Уд. объект D Нет необходимости переоснащения центрального узла связи при подключении новых удаленных объектов. Решения для удаленных объектов от RAD –дешевле, чем от ALU. RICi E3/T3/ STM-1/STM-4

  30. Выводы и перспективы • Комплекс решений RAD по передаче Ethernet по SDH/PDH решает новые задачи заказчиков самыми современными и эффективными способами. • Традиционные магистрали SDH/PDH могут быть использованы под новые сервисы без реконструкции базовой сети, что экономит капиталовложения . • Новые услуги связи по каналам SDH/PDH без реконструкции сети привлекают новых клиентов и позволяют сохранить старых.

  31. Спасибо за внимание ! thank you
