Presentation Transcript


Offre modules ethernet tcp ip pour tsx micro l.jpg

OffreModules Ethernet TCP IPpour TSX Micro


Offre modules ethernet pour micro l.jpg

Offre modules Ethernet pour Micro

TSX ETZ 510

Idem 410 + CD-Rom incluant FactoryCast

(Configurateur et documentation)

TSX ETZ 410

Guide

mise en

œuvre

et

sécurité

Guide

mise en

œuvre

et

sécurité

CD-Rom

documentation

en 5 Langues

+ Factorycast

CD-Rom

documentation

en 5 Langues


Services via ethernet ou modem l.jpg

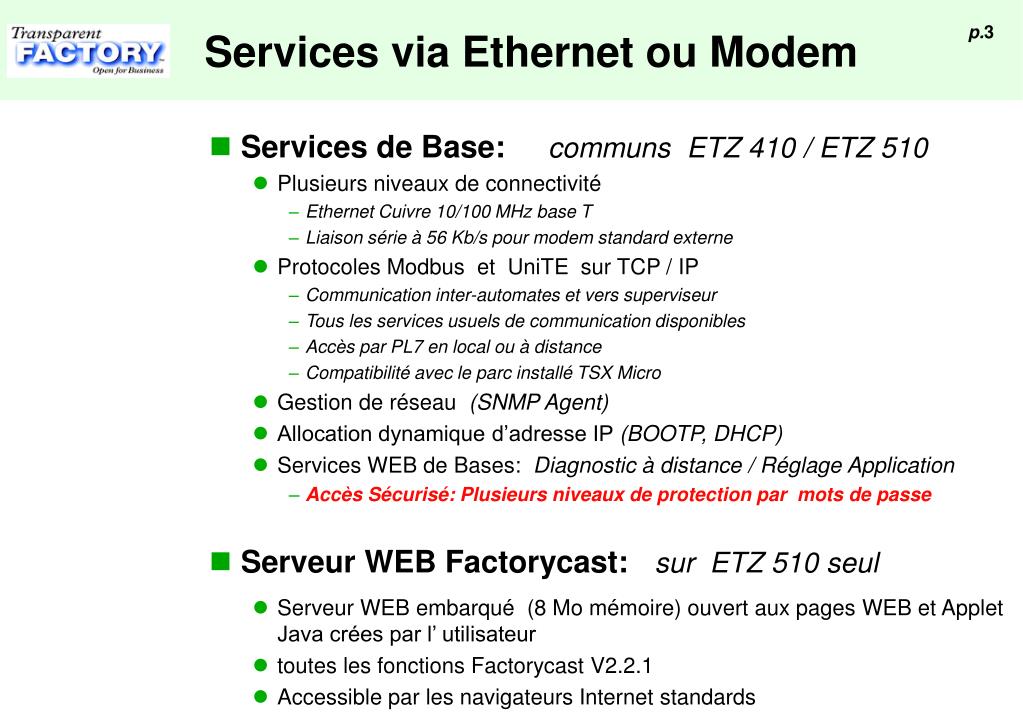

Services via Ethernet ou Modem

  • Services de Base: communs ETZ 410 / ETZ 510

    • Plusieurs niveaux de connectivité

      • Ethernet Cuivre 10/100 MHz base T

      • Liaison série à 56 Kb/s pour modem standard externe

    • Protocoles Modbus et UniTE sur TCP / IP

      • Communication inter-automates et vers superviseur

      • Tous les services usuels de communication disponibles

      • Accès par PL7 en local ou à distance

      • Compatibilité avec le parc installé TSX Micro

    • Gestion de réseau (SNMP Agent)

    • Allocation dynamique d’adresse IP (BOOTP, DHCP)

    • Services WEB de Bases: Diagnostic à distance / Réglage Application

      • Accès Sécurisé: Plusieurs niveaux de protection par mots de passe

  • Serveur WEB Factorycast: sur ETZ 510seul

    • Serveur WEB embarqué (8 Mo mémoire) ouvert aux pages WEB et Applet Java crées par l’ utilisateur

    • toutes les fonctions Factorycast V2.2.1

    • Accessible par les navigateurs Internet standards


Modules ethernet etz caract ristiques l.jpg

ETZ 510

ETZ 410

10 / 100 Mbps Base T (RJ45)

Half / Full duplex

Interface PPP

Liaison RS232 pour modem externe jusqu’à 56 Kb

protocole PPP

Profil TCP/IP

32 Connections simultanées

TCP/IP Modbus et Uni TE

port 502

Profil ETHWAY

NON

IO scanning Global data

NON

Client BOOTP / DHCP

OUI (et client FDR)

Agent SNMP

OUI, MIB II et MIB privée

Services WEB

de base

Fonctions Schneider

Paramétrage module / Diagnostic à distance

Serveur WEB

pages Utilisateur

8 Mo de mémoire

Pages WEB crées

par l ’utilisateur

NON

Nb Clients WEB

8 Browser simultannés

Modules Ethernet ETZ - Caractéristiques


Les services web de base etz 410 510 l.jpg

Les Services WEB de base (ETZ 410/510)

  • Diagnostic Système et E/S

    • Écrans ‘ prêt à l ’emploi ‘

    • Visualisation des configurations automates

    • Visualisation des défauts automates

    • Diagnostic détaillé de chaque module

    • Statistiques Ethernet

  • Paramétrage module

    • adresses IP, XWAY

  • Réglage Application

    • Écrans ‘ prêt à l ’emploi ‘

    • Visualisation / modification des données automates

      (accès en lecture seule par défaut)

    • Accès en écriture protégé par mot de passe

    • Accès aux données par adresse

      et symboles (sur ETZ 510)

    • Possibilité de sauvegarder des listes de variables


Serveur web factorycast etz 510 l.jpg

Steam Boiler

Temperature

Settings

32°6

32°6

28°4

28°6

Serveur WEB Factorycast (ETZ 510)

  • Pages graphiques animées

    • Interface HMI personnalisable

    • Éditeur embarqué :

      • Librairie d ’objets graphiques

      • Copier/Coller facile

    • Objets réutilisables dans les pages HTML

    • Pages Graphiques sauvegardées dans le module

  • Ouvert aux pages WEB utilisateur

    • 8 Mo de mémoire disponible pour les pages WEB

    • Intégration de pages WEB HTML

      (Frontpage, Powerpoint …)

    • Liens avec données automates

    • Accès graphique aux données permettant :

      • Des vues pour contrôle et maintenance,

      • Des guides de maintenance,

      • Des rapports de fabrication,

      • Des rapports qualités, …


Acc s s curis l.jpg

Accès sécurisé

  • L ’accès au module est parfaitement sécurisé aussi bien sur le profil TCP / IP que sur les profils HTTP/FTP.

  • 1- Sur le profil TCP / IP:

    • Le concepteur de l ’application peut filtrer les applications clientes qui seront autorisées à se connecter au module. (par écran de configuration du module: table des connections avec contrôle d ’accès).

  • 2- A partir du serveur WEB (profil HTTP) :

    • L ’accès aux modes diagnostic / configuration est protégé par unpremier niveau de mot de passe.

    • Accès en écriture protégé par un deuxième niveau de mot de passe.

    • Accès en modification de la configuration module protégé par un troisième niveau de mot de passe.

  • 3- A partir du profil FTP:

    • Un niveau de mot de passe supplémentaire protège l ’accès aux fichiers du serveur à partir de l ’outil ‘ Transfert ’ du configurateur Factorycast

  • NOTA: Il n’ y a pas d ’accès au programme automate par les profils HTTP et FTP (accès réservé à PL7 par TCP IP via le driver XIP).


Slide8 l.jpg

Architectures Ethernet TCP IPavec ETZ 410/510


Architectures ethernet l.jpg

WEB

Firewall

Intranet

ETZ

ETZ

Architectures Ethernet

  • Passerelle TCP IP / UniTelway

  • Protocoles Modbus et UNITE sur TCP/IP

    • Inter-opérabilité avec Quantum, Premium, Momentum M1E

    • Accès distant pour Superviseur SCADA / HMI

    • Programmation à distance (via PL7 et Driver XIP)

  • Un serveur indépendant et propre à chaque automate

    • Simplicité et transparence de la communication

    • Configuration par page HTML (accessible par Ethernet ou liaison RS 232)

    • Sécurisation d ’accès à tous les niveaux de l ’application


Architectures liaison distante l.jpg

Modem

Modem

Modem

ETZ

ETZ

Architectures liaison distante

  • Connexion aux modems standards

    • Par liaison RS 232

    • Avec protocole PPP

    • Transparence de la communication

    • Téléchargement de programme / programmation à distance

    • Services FactoryCast à distance

    • Sécurisation d ’accès à tous les niveaux de l ’application

    • Appels sortant ou entrant


Architectures liaison distante11 l.jpg

Modem

Modem

RAS

server

ETZ

ETZ

Architectures liaison distante

  • Connexion aux modems via fonction ‘ serveur RAS ’

    • Par liaison Ethernet via un module RAS

    • Avec protocole PPP

    • Transparence de la communication

    • Téléchargement de programme / programmation à distance

    • Services FactoryCast à distance


Architecture compatible avec toutes installations existantes l.jpg

Architecture compatible avec toutes installations existantes

  • Connexion au bus local Unitelway

    • Accessibilité de l ’application en local ou à distance

    • Le module se comporte comme un esclave UTW (il occupe 2@ UTW)

ETZ

ETZ

Max = 99 @ UTW

Ethernet

Ethernet

Max =7 @ UTW

UTW

UTW


Etz 410 etz 510 mise en uvre l.jpg

ETZ 410 / ETZ 510 Mise en œuvre


Mise en uvre etz principes l.jpg

Mise en œuvre ETZ - Principes

  • 1 - Mise en œuvre Matérielle

    • Connexion du module ETZ sur ETHERNET ou sur MODEM

    • Connexion du module sur le Micro

  • 2 - Configuration Logicielle du module

    • Configuration par page HTML accessibles

      • par Ethernet (Navigateur Internet)

      • par Liaison RS 232 (Remote access service + Navigateur Internet)

  • 3 - Mise en oeuvre des fonctions de communication

    • Fonction de communication point à point automate à automate

      • dans l’application PL7

    • Programmation à distance, Supervision à distance

      • Connexion du logiciel de Programmation PL7 ou SCADA via Driver XIP


Mise en uvre mat rielle etz l.jpg

Mise en œuvre matérielle ETZ

  • ETZ s’installe à partir du TSX37-10 (37-10, 37-21, 37-22)

    • Raccordement à l ’automate (maître UTW)

      • Par prise-console

      • ou sur la Liaison PCMCIA SCP114

Bloc LED: RUN, ERR, RX/TX

Adresse MAC du module

RJ45 pour liaison Unitelway vers Micro

Mini DIN, pour prise terminal.PC

RJ45 pour connexion ETHERNET

SUBD 9pts vers MODEM externe

Câble vers Micro

RJ45 / Mini Din 35 cm

Alimentation 24 VDC


Diagnostic module etz l.jpg

TSX ETZ 510

RUN

ERR

RX/TX

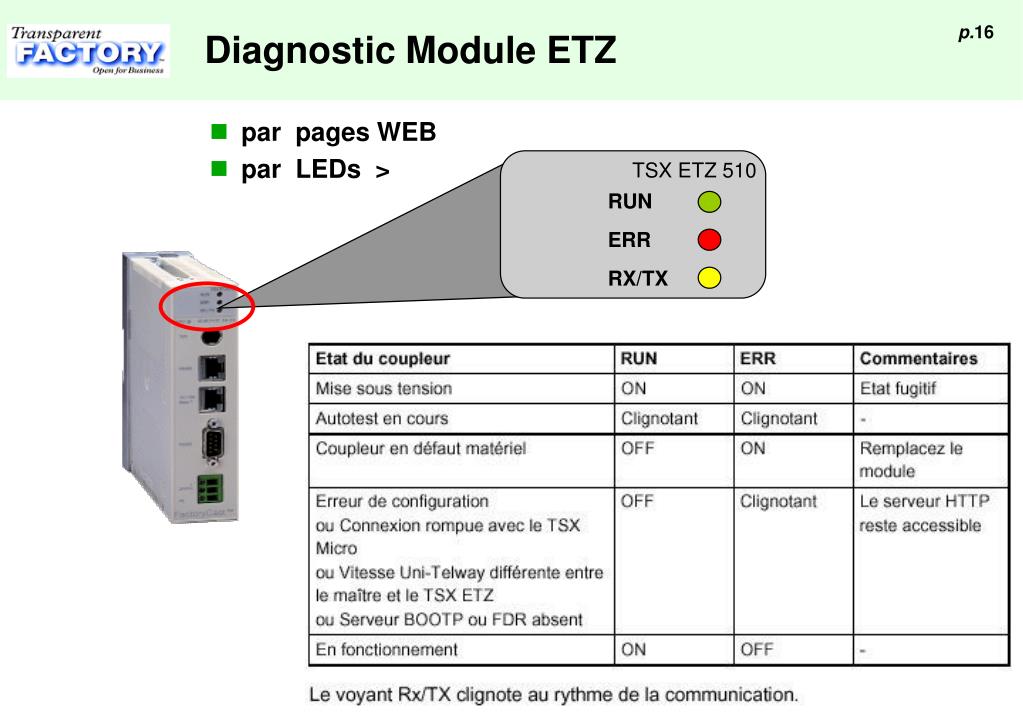

Diagnostic Module ETZ

  • par pages WEB

  • par LEDs >


Mise en uvre mat rielle etz17 l.jpg

1) à partir d ’un

TSX Micro existant

Le TSX Micro reste

accessible par le PC !

3) Connexion à

la prise console

de l ’API

¤ ¤

¤ ¤

¤ ¤

2) Montage du

module : . rail DIN ou platine

. alim. 24 Vdc

4) Connecter au réseau Ethernet

Mise en œuvre matérielle ETZ

  • Comment connecter le module ETZ à ETHERNET ?


Mise en uvre mat rielle etz18 l.jpg

1) à partir d ’un

TSX Micro existant

Le TSX Micro reste

accessible par le PC !

3) Connexion à

la prise console

de l ’API

¤ ¤

¤ ¤

¤ ¤

2) Montage du

module : . rail DIN ou platine

. alim 24 Vdc

Mise en œuvre matérielle ETZ

  • Comment connecter le module ETZ à un modem ?

RTC

Radio

GSM

...

4) Connexion à un

modem standard

RS232 et son câble


Configuration logicielle etz l.jpg

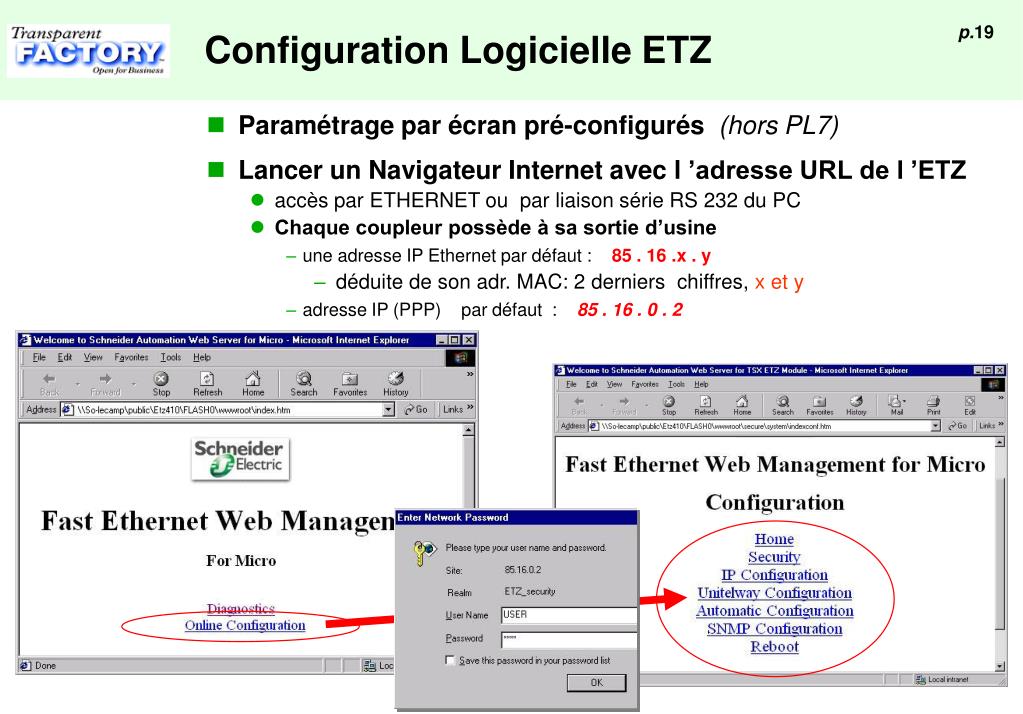

Configuration Logicielle ETZ

  • Paramétrage par écran pré-configurés (hors PL7)

  • Lancer un Navigateur Internet avec l ’adresse URL de l ’ETZ

    • accès par ETHERNET ou par liaison série RS 232 du PC

    • Chaque coupleur possède à sa sortie d’usine

      • une adresse IP Ethernet par défaut : 85 . 16 .x . y

        • déduite de son adr. MAC: 2 derniers chiffres, x et y

      • adresse IP (PPP) par défaut : 85 . 16 . 0 . 2


Acc s aux crans de param trage l.jpg

Accès aux écrans de Paramétrage

  • Via Ethernet

    • par un Navigateur WEB

    • la première fois, se connecter par l ’adresse IP défaut de l ’ETZ : 85 . 16 . x . y

  • Via la liaison série du PC et le service ‘Accès Réseau à distance’

    • 1- Configurer préalablement le service ‘ Accès Réseau à distance par câble série’ sous Windows (nous fournissons un script d ’installation à lancer)

    • 2- Puis ouvrir la connexion avec l ’ ETZ par le menu < Accessoires> puis < Accès Réseau à distance >.

    • 3- Dans le Navigateur WEB, saisir l ’adresse IP par défaut de l ’ETZ:

      85 . 16 . 0 . 2

  • Protection par mot de passe

    • par défaut User Name = USER

      password = USER

      (en MAJUSCULES)


Configuration logicielle etz21 l.jpg

Configuration Logicielle ETZ

  • Paramétrage

Modification

mot de passe

d ’écriture de config.

Configuration

IP

Configuration

DHCP / BOOTP

Configuration

Unitelway

Réinitialisation

module après

reconfiguration

Configuration

agent SNMP


Ecran configuration unitelway l.jpg

Ecran ‘Configuration Unitelway ’

  • Paramétrage pour être compatible avec la configuration du Maître

Adresse d’accès réseau,

utilisée en mode Client

pour accéder aux équip-

-ements connectés sur

le réseau TCP/IP.

Valeurs : 4 à 98

9600 , 19200 Bauds

(recommandé) ou

Auto (adaptable

automatiquement)

Adresse réservée au

mode Serveur

Est égale à l’Adresse

Ad0 + 1

(Non configurable)

Odd (impaire),

Even (Paire),

None (sans parité)

(recommandé).

Valeur du temps

enveloppe

(de 1 à 10 secondes)


Ecran configuration ip l.jpg

Ecran ‘ Configuration IP ’

Nombre de connexions maxi

ouvertes simultanément

Adresse IP configurée

ou

attribuée

automatiquement

par un serveur

BootP/DHCP

Contrôle d ’Accès (filtrage)

des équip. clients distants

Config. IP

du module

Autorisation

d ’ Accès par Clients

Adresse XWAY

du module

Choix du protocole

Modbus ou Uni-TE

par connexion

Connexion via

Ethernet ou Modem

Adr XWAY: 0 à 63 pour UNITE

100 à 163 pour équip. Modbus

Compatibilité

802.3

ou Ethernet V2

Table des équipements distants (Automates ou PC)

avec lesquels on veut ouvrir des connexions

Configuration Locale du module

en tant que serveur


Adressage ip rappels l.jpg

Adressage IP - Rappels

  • Adresse IP

    • Chaque coupleur possède une adresse IP par interface

      • Une adresse IP pour l’interface Ethernet

      • Une adresse IP pour l’interface liaison série modem, utilisée par le protocole PPP.

  • Subnetwork mask (Masque de sous réseaux)

    • Un masque de sous-réseau , codé sur 32-bits, permet d’ identifier dans une adresse réseau de classe A, B ou C, la partie adresse réseau, de la partie adresse station..

      • Les bits du masque sont :

        • à 1, si les bits correspondants de l'adresse IP sont à interpréter comme partie de l'adresse réseau.

        • à zéro pour l'identification de la station.

  • Gateway address (Adresse du routeur IP)

    • La passerelle (Gateway) permet de router un message vers une machine qui n'est pas sur le même réseau courant.


Adressage ip xway principes l.jpg

Adressage IP / XWAY - Principes

Browser

WEB

PL7

SCADA

Configuration XIP:

@XWAY : 2.5

@IP: 85.16.8.5

Table XWAY/IP:

2.1 / 85.16.8.1

2.2 / 85.16.8.2

Configuration XIP

@IP: 85.16.8.10

Ethernet TCP/IP

Premium

ETZ

Micro

PL7

Configuration ETZ:

@XWAY : 2.1

@IP: 85.16.8.1

@UTW0 :4 , @UTW1:5

Table connections avec contrôle accès

2.2 / 85.16.8.2 Premium (Accès)

2.103 / 85.16.8.3 Quantum (pas d ’Accès)

2.5 / 85.16.8.5 PC (Accès)

Configuration ETY:

@XWAY : 2.2

@IP: 85.16.8.2

Table connections avec contrôle accès

2.1 / 85.16.8.1 Micro (Accès)

2.103 / 85.16.8.3 Quantum (Accès)

2.5 / 85.16.8.5 PC (Accès)

Configuration NOE :

@IP: 85.16.8.3


Etz 410 etz 510 mise en uvre interface modem l.jpg

Modem

Modem

Modem

ETZ

ETZ

ETZ 410 / ETZ 510 Mise en œuvre Interface Modem


Interface modem fonctionnalit s l.jpg

Interface Modem - Fonctionnalités

  • Différents services

    • Gestion des Appels entrant

      • un Automate (Micro, Premium, Quantum) veut dialoguer avec Micro

      • un PC (SCADA, PL7) veut dialoguer avec Micro(Télé surveillance)

    • Gestion des Appels sortant

      • Micro appelle un autre Automate (Micro, Premium, Quantum)

      • Gestion des commandes Hayes vers le modem

  • Fonctionnalités identiques à l ’interface ETHERNET

    • Programmation à distance PL7

    • SCADA / HMI à distance ,Télé surveillance

    • Synchronisation entre Automates


Interface modem mise en uvre l.jpg

Le TSX Micro reste

accessible par le PC !

1) à partir d ’un

TSX Micro existant

3) Connexion à

la prise console

de l ’API

¤ ¤

¤ ¤

¤ ¤

2) Montage du

module : . rail DIN ou platine

. alim 24 Vdc

Interface Modem - Mise en œuvre

  • En mode Client: Choix exclusif Liaison Modem ou Ethernet

  • En mode Serveur: toutes les requêtes étant traitées en protocole TCP/IP, l'ETZ peut répondre sur les deux types de liaison.

UniTE

ou Modbus

4) Connexion à un

modem standard

RS232 et son câble


Interface modem mise en uvre29 l.jpg

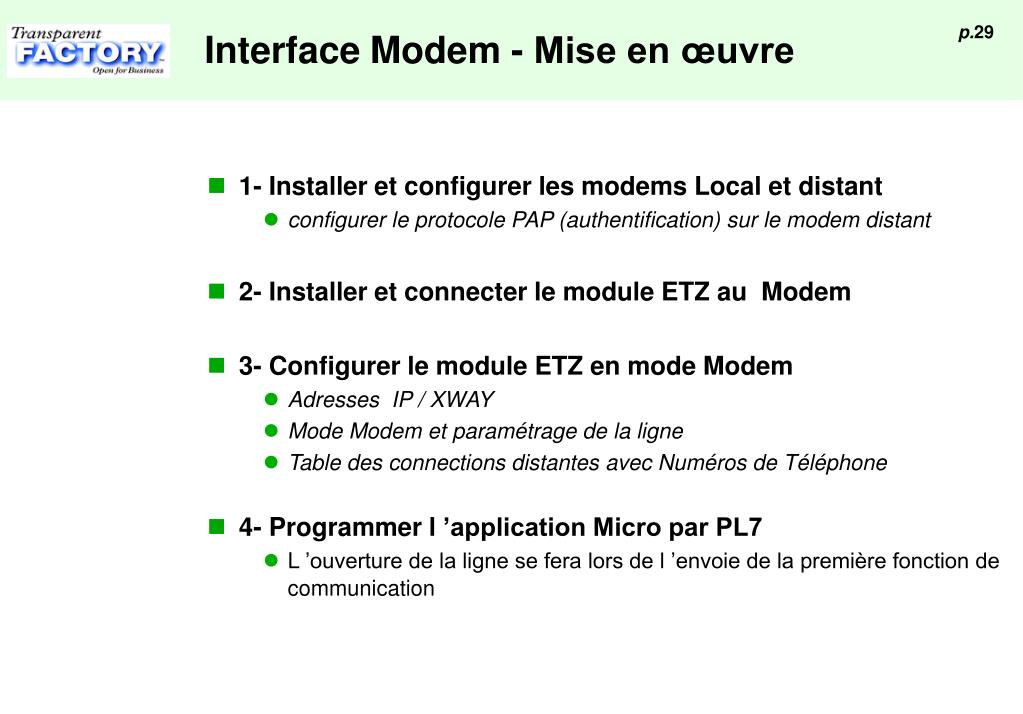

Interface Modem - Mise en œuvre

  • 1- Installer et configurer les modems Local et distant

    • configurer le protocole PAP (authentification) sur le modem distant

  • 2- Installer et connecter le module ETZ au Modem

  • 3- Configurer le module ETZ en mode Modem

    • Adresses IP / XWAY

    • Mode Modem et paramétrage de la ligne

    • Table des connections distantes avec Numéros de Téléphone

  • 4- Programmer l ’application Micro par PL7

    • L ’ouverture de la ligne se fera lors de l ’envoie de la première fonction de communication


Interface modem configuration l.jpg

Interface Modem - Configuration

1- Sélection

Connexion

Modem

2- Paramétrage

Interface

Modem

3- Table des

Stations distantes

avec

numéros d ’appel

et mot de passe


Interface modem configuration31 l.jpg

Interface Modem - Configuration

  • Paramétrage interface Modem

Sélection

Connection par Modem

Paramétrage de l ’ Interface

en fonction du Modem

que vous utilisez:

Vitesse de 4800 à 57400 Bps

Temps maxi entre deux trames

(en secondes),au delà duquel

la connexion sera coupée.

La valeur par défaut est 1 minute.

Si le temps saisi est 0,

aucun contrôle n’est effectué.

Permet d’envoyer au modem

des commandes au format Hayes

Configuration par chaîne

de caractères Hayes ***

Ex : AT&FS0=2

Temps de connexion maximum

(en secondes)

La valeur par défaut est 10 minutes.

Si le temps saisi est 0,

aucun contrôle n’est effectué.


Exemple d application appels entrant l.jpg

¤ ¤

¤ ¤

¤ ¤

Exemple d ’application - Appels entrant

  • Cas d ’un appel venant d ’un PC (PL7/SCADA via driver XIP) ou Navigateur Internet

    • Le module ETZ est Serveur

    • Il est à l ’écoute d'une demande de connexion téléphonique entrante.

    • Le PC ou Automate distant doit initialiser la connexion

      • ouvrir la ligne (composer le numéro de Tél. du Micro)

      • une fois la connexion ouverte, le driver XIP peut être lancé

Navigateur Internet

+

Accès réseau à distance

lancé préalablement

Modem

Modem

PL7 / SCADA

avec driver XIP lancé

+

Accès réseau à distance

lancé préalablement

Coordonnées

N° Tel: 0493567912

Username: USER

Password: USER

Appel équipement distant

avec authentification

(Protocoles PPP et PAP)


Configuration du pc distant appelant l.jpg

Configuration du PC distant appelant

  • Pour accéder avec un Navigateur Internet

    • Sur le PC distant il faut sous Windows:

    • 1- Installer l ’Accès Réseau à distance (Dial up Networking)

    • 2- Configurer le service ‘ Accès Réseau à distance ’  par modem

      • avec le Numéro de Téléphone du modem distant

    • 3- puis ouvrir la connexion avec l ’ ETZ par le menu

      • < Accessoires> puis < Accès Réseau à distance >

    • 4- Lancer le Navigateur Internet avec l ’adresse IP distante

  • Pour accéder avec PL7 ou un SCADA via le driver XIP

    • 5- Installer le driver XIP sous Windows

    • 6- Configurer le Driver XIP avec la liste des équipements distants

      • avec les couples d ’adresses XWAY / IP

    • 7- Lancer le driver XIP (après avoir effectué les points 1 à 3)

    • 8- PL7 ou le SCADA peut alors communiquer avec le Micro

  • Nota:on peut lancer simultanément plusieurs appli clientes sur le même PC (PL7, SCADA, Navigateur) connecté sur le même Micro distant


Exemple d application appels entrant34 l.jpg

¤ ¤

¤ ¤

¤ ¤

¤ ¤

¤ ¤

¤ ¤

Exemple d ’application - Appels entrant

  • Cas d ’un appel venant d ’un autre automate

    • Le module ETZ est Serveur

    • Il est à l ’écoute d'une demande de connexion téléphonique entrante.

    • L’ Automate appelant doit initialiser la connexion

      • ouvrir la ligne (composer le numéro de Tél. du Micro)

      • Il peut alors envoyer des fonctions de communication SEND_REQ( )

Modem

Modem

Coordonnées

N° Tel: 0493567912

Username: USER

Password: USER

Appel équipement distant

avec authentification

(Protocoles PPP et PAP)


Exemple d application appels sortant l.jpg

¤ ¤

¤ ¤

¤ ¤

¤ ¤

¤ ¤

¤ ¤

Exemple d ’application - Appels sortant

  • Cas d ’une connexion vers un automate distant sur demande de l ’automate local

    • Le module ETZ est Client

    • Il établi la connexion vers le port 502 de l'équipement distant.

    • L'équipement distant doit être référencé dans la table de configuration XWAY/IP.

    • L ’application Micro envoie des fonctions de communication SEND_REQ( )

Envoie de fonction SEND_REQ ( )

à partir de l ’application PL7

Modem

Modem

Protocoles PPP et PAP

Numéro de Tél. et Login

Coordonnées distantes

N° Tel: 0493567912

Username: MICRO1

Password: *****


Etz 410 etz 510 fonctions de communication l.jpg

ETZ 410 / ETZ 510 Fonctions de Communication


Fonctions de communication l.jpg

Fonctions de Communication

  • Mise en œuvre des fonctions de communication

    • Communication Client / Serveur entre automates (point à point)

      • Fonction client ‘SEND_REQ( )’programmée dans l’application PL7

        • pour lire et écrire des données bits et mots dans un autre Automate

    • Accès à partir d’un PC distant

      • Driver XIP : Connexion du logiciel de Programmation PL7 ou SCADA/HMI via le Driver XIP installé sur le PC

        • Programmation à distance (PL7), transfert de programme

        • Supervision à distance


Communication principes l.jpg

Communication - Principes

HMI / SCADA

PL7

Configuration XIP:

@XWAY : 2.5

@IP: 85.16.8.5

Table XWAY/IP:

2.1 / 85.16.8.1

2.2 / 85.16.8.2

PL7 accède au Micro

avec l’adresse { 2 . 1 } SYS

HMI / SCADA avec { 2 . 1 }

Driver XIP

Ethernet TCP/IP

ETZ

Micro

PC PL7

Communication TCP/ IP(UNI TE/ MODBUS)

avec fonctions

SEND_REQ ( ADR#0.0.4, …)

programmée dans appli PL7

Configuration ETZ:

@XWAY : 2.1

@IP: 85.16.8.1

@UTW0 :4 , @UTW1:5

Table connections

avec contrôle accès

2.2 / 85.16.8.2 Premium

2.103 / 85.16.8.3 Quantum

2.5 / 85.16.8.5 PC

Configuration NOE

@IP: 85.16.8.3

Configuration ETY:

@XWAY : 2.2

@IP: 85.16.8.2

Table connections

avec contrôle accès

2.1 / 85.16.8.1

2.5 / 85.16.8.5


Messagerie performances l.jpg

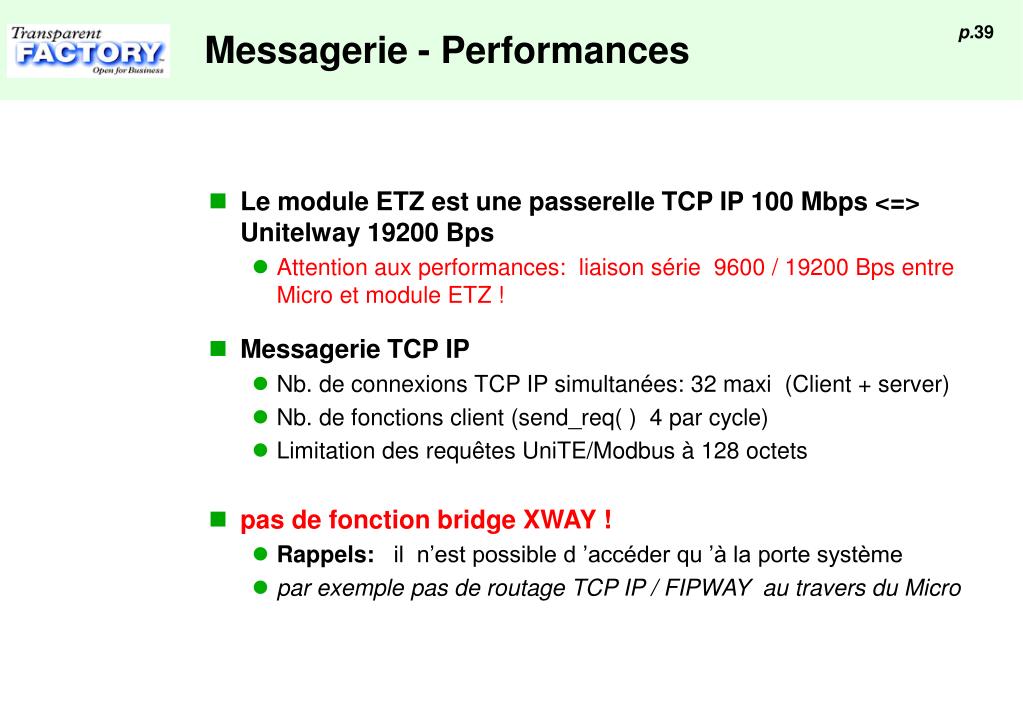

Messagerie - Performances

  • Le module ETZ est une passerelle TCP IP 100 Mbps <=> Unitelway 19200 Bps

    • Attention aux performances: liaison série 9600 / 19200 Bps entre Micro et module ETZ !

  • Messagerie TCP IP

    • Nb. de connexions TCP IP simultanées: 32 maxi (Client + server)

    • Nb. de fonctions client (send_req( ) 4 par cycle)

    • Limitation des requêtes UniTE/Modbus à 128 octets

  • pas de fonction bridge XWAY !

    • Rappels: il n’est possible d ’accéder qu ’à la porte système

    • par exemple pas de routage TCP IP / FIPWAY au travers du Micro


Programmation fonction send req l.jpg

ProgrammationFonction SEND_REQ( )

  • Aide à la saisie des fonctions dans la bibliothèque de PL7

  • sélectionner la famille Communication


Programmation fonction send req41 l.jpg

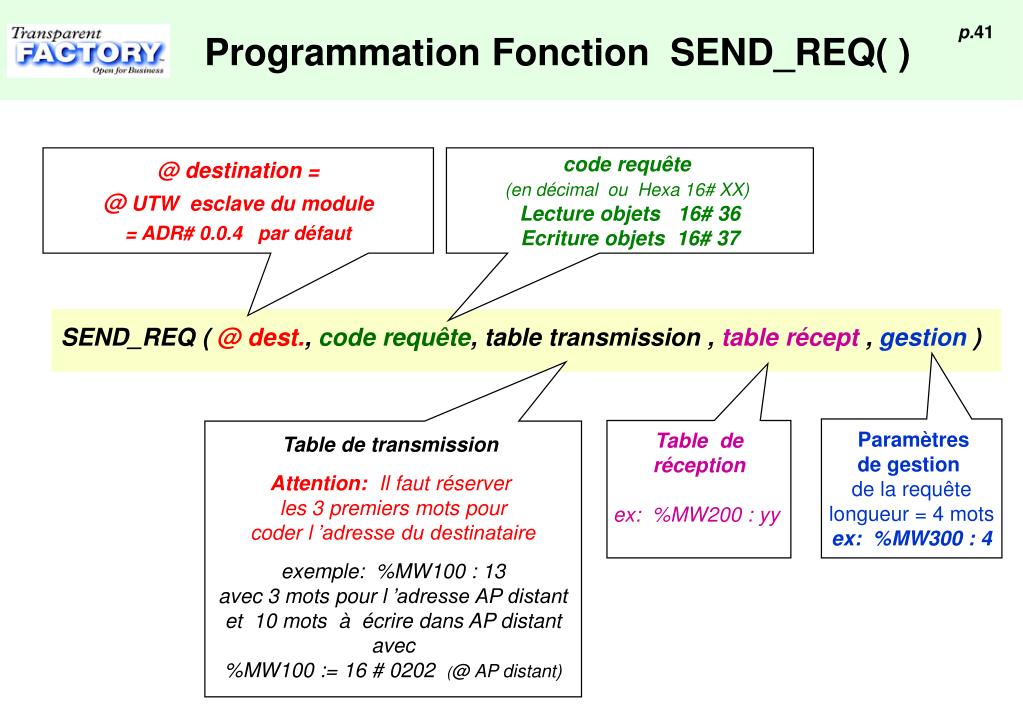

ProgrammationFonction SEND_REQ( )

@ destination =

@ UTW esclave du module

= ADR# 0.0.4 par défaut

code requête

(en décimal ou Hexa 16# XX)

Lecture objets 16# 36

Ecriture objets 16# 37

SEND_REQ ( @ dest., code requête, table transmission , tablerécept , gestion )

Paramètres

de gestion

de la requête

longueur = 4 mots

ex: %MW300 : 4

Table de

réception

ex: %MW200 : yy

Table de transmission

Attention: Il faut réserver

les 3 premiers mots pour

coder l ’adresse du destinataire

exemple: %MW100 : 13

avec 3 mots pour l ’adresse AP distant

et 10 mots à écrire dans AP distant

avec

%MW100 := 16 # 0202 (@ AP distant)


Fonction send req lecture l.jpg

Fonction SEND_REQ( ) - Lecture

  • Exemple de programmation de lecture de mots

    • Ce programme permet d’envoyer une requête UNI-TE ou MODBUS vers un équipement distant d’adresse X-Way : 2. 2 (16# 0202).

    • La requête permet de lire 3 mots: %MW10000, %MW10001, %MW10002.

SEND_REQ ( @ ADR# 0.0.4 , 16# 0036 , %MW100 : 6, %MW200 : 4, %MW300 : 4 )

Table de transmission %MW100 : 6(6 mots)

%MW100:=16#0202; (adresse XWAY AP distant - station-réseau:)

%MW101:=16#0000; (adresse )

%MW102:=16#0000; (adresse )

%MW103:=16#0768; (*type segment: internal word*)

%MW104:=10000; (*adresse du 1er mot à lire*)

%MW105:=3; (*nb des mots à lire*)

Table de réception

de 4 mots:

type of object sur 1 octet

+ 3 mots en lecture


Fonction send req ecriture l.jpg

Fonction SEND_REQ( ) - Ecriture

  • Exemple de programmation d’ écriture de mots

    • Ce programme permet d’envoyer une requête UNI-TE ou MODBUS vers un équipement distant d’adresse X-Way : 2. 2 (16# 0202).

    • La requête permet d’ écrire 3 mots: %MW5000, % MW5001, % MW5002.

SEND_REQ ( @ ADR# 0.0.4 , 16# 0037 , %MW1000:9, %MW1100:1, %MW1200:4 )

Table de réception

de 1 mot

compte rendu sur 1 octet

Table de transmission %MW1000 : 9(9 mots)

%MW1000:=16# 0202; (adresse XWAY AP distant - station-réseau:)

%MW1001:=16#0000; (adresse )

%MW1002:=16#0000; (adresse )

%MW1003:=16#0768; (*type segment: internal word*)

%MW1004:=5000; (*adresse du 1er mot à écrire*)

%MW1005:=3; (*nb des mots à écrire*)

%MW1006:=4 (*valeur des données à écrire*)

%MW1007:=5; (*valeur des données à écrire*)

%MW1008:=6; (*valeur des données à écrire*)

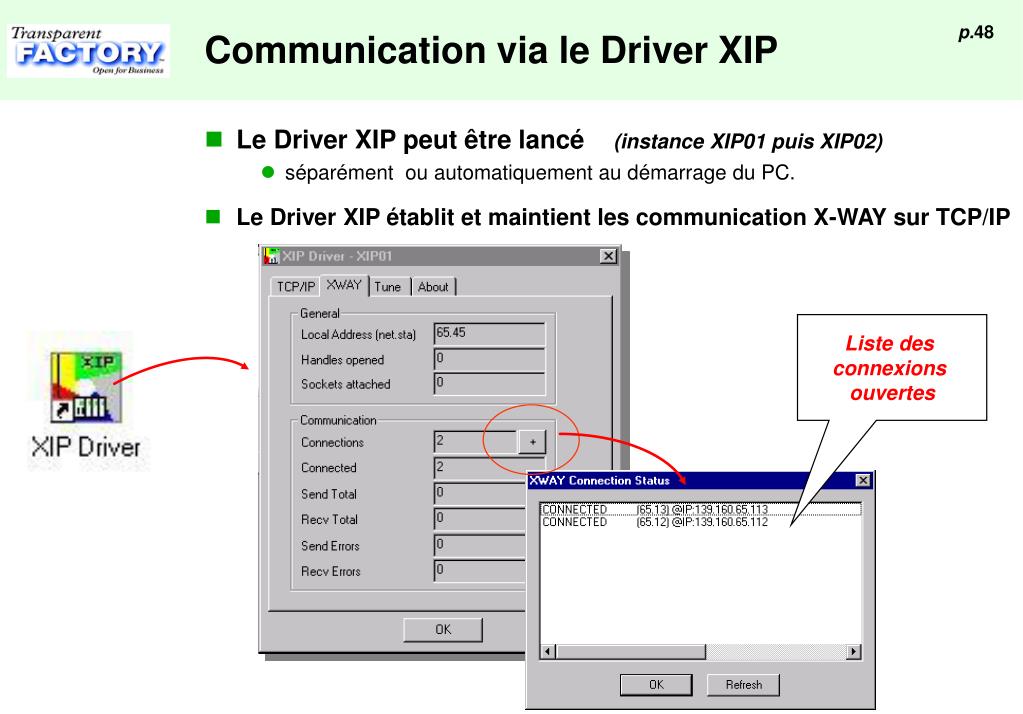

Communication via le driver xip l.jpg

Communication via le Driver XIP

  • 1- Installer le Driver XIP

  • 2- Paramétrer le Driver XIP

  • 3- Communication via le Driver XIP

    • pour accès par PL7

    • pour accès par Supervision(monitor Pro)

    • sur ETHERNET, INTRANET

    • à distance : Internet ou Modem


Communication via le driver xip45 l.jpg

Communication via le Driver XIP

  • Installation / Configuration

  • Outils

    Installation Driver

    Configuration des Drivers

    Test des drivers


Communication via le driver xip46 l.jpg

XIP 02

Enregistrer

Communication via le Driver XIP

  • Configuration

    • Saisir la liste de toute les connexions à ouvrir

Entrer une

Adresse XWAY

locale

pour le PC

Ajouter des connexions

- nom de la station

- @ X-WAY distante

- @ IP distante

N ’oublier pas de Valider

par

‘ Enregistrer ’


Communication via le driver xip47 l.jpg

Créer Profil

Supprimer Profil

……..

Communication via le Driver XIP

  • Si votre PC possède une carte réseau Ethernet, il faudra utiliser une seconde instance du driver XIP:

    • Créer un second profil XIP02 qui se connectera via l ’Accès réseau à distance (modem) (le premier profil est attaché à la carte réseau)

    • Attention: la création du second profil ne peut s ’effectuer que lorsque la liaison l ’Accès réseau à distance (modem) est ouverte

XIP 02

Puis sélectionner

le port TCP IP

liaison série par modem


Communication via le driver xip48 l.jpg

Communication via le Driver XIP

  • Le Driver XIP peut être lancé(instance XIP01 puis XIP02)

    • séparément ou automatiquement au démarrage du PC.

  • Le Driver XIP établit et maintient les communication X-WAY sur TCP/IP

Liste des

connexions

ouvertes


Communication via le driver xip49 l.jpg

{ 65.13} SYS

Communication via le Driver XIP

  • Accès depuis PL7 via le Driver XIP

    • sélectionner le menu AP > Définir l’adresse de l’automate (distant)

ATTENTION !

Utiliser PL7 V4.2

Sélectionner le

driver XIP01

et saisir l ’adresse

XWAY distante

{Réseau . Station} SYS


Etz 410 etz 510 services bootp dhcp fdr snmp l.jpg

ETZ 410 / ETZ 510 Services BOOTP / DHCP-FDRSNMP


Services client bootp dhcp l.jpg

Serveur

BOOTP / DHCP

Requète pour @ IP ?

Config. IP !

Services Client BOOTP / DHCP

  • Un Micro peut récupérer son adresse IP

    • par Configuration(écran de configuration embarqué dans le module)

    • ou Automatiquement à partir d ’un serveur BOOTP / DHCP

      • à sa mise sous tension

      • Serveur BOOTP ou DHCP dans Automate Premium ou Quantum

Hub / Switch


Services client bootp dhcp fdr l.jpg

Services Client BOOTP / DHCP / FDR

  • Services Client BOOTP / DHCP

    • Les coupleurs ETZ intègrent de base les fonctions Client BOOTP et Client DHCP

    • ce qui permet une configuration automatique IP à partir d ’un automate serveur. (Premium ou Quantum)

    • Par ce service, aucun PC dédié n'est nécessaire pour mettre en œuvre la solution.

    • Nécessité de redémarrer (power off) les équipements servis

      • après lancement du serveur, Ils obtiennent leur adresse IP lors de leur mise sous tension uniquement. Ce sont eux qui envoient une requête au serveur

  • Service Client FDR (Faulty Device Replacement)

    • servie =S= complémentaire à DHCP permettant le remplacement d ’équipements défaillant avec reconfiguration AUTOMATIQUE

    • Les coupleurs ETZ intègrent aussi la fonction Client FDR permettant de récupérer automatiquement leur configuration applicative

      • Exemple: Configuration ETZ (config Unitelway, SNMP, …)


Service fdr faulty device replacement l.jpg

Demande Config IP ?

Config IP complète

+

=> Paramètres métiers

du module

servi par serveur FDR

ETZ

2- Remplacer

l’équipement

en panne

3- Configuration IP et

paramètres métiers à jour sont reçus automatiquement via FTP du serveur FDR

page

Web

1-configurer le ‘Device name’

de l’ ETZ de

remplacement

Service FDR - Faulty Device Replacement

  • Permet le remplacement d’équipements défaillant avec reconfiguration AUTOMATIQUE

Serveur

DHCP

+ Serveur

FDR

Switch

Hub

ETZ


Service dhcp fdr configuration l.jpg

Service DHCP / FDR - Configuration

  • L’option ‘Automatic Configuration’ doit être choisie préalablement dans la page ‘IP Configuration’

  • Les coupleurs ETZ possèdent un ‘ Device Rolename ’ par défaut

  • Ce ‘ Device Rolename’ doit être modifié de manière à être unique sur un segment Ethernet

Configuration Automatique

par

BOOTP ou DHCP ( FDR)

Device Rolename

15 caractères maxi

(ETZ_DefaultName par défaut)

Force le TSX ETZ

à récupérer ou

sauvegarder la

configuration dans

le serveur FDR

FDR Replication period

Période (en secondes) de

comparaison automatique entre

config ETZ et DHCP


Service snmp agent l.jpg

Service SNMP agent

  • ETZ 410 / 510 sont SNMP Agent

  • Chaque agent maintient une base de donnée MIB

    (Management Information Base)

    • Ces informations peuvent être lues ou écrites par un administrateur du réseau

  • compatibilité avec le standard MIB 2 database

  • et ouverture avec la MIB privative“TF Ethernet”

    • Informations détaillées sur les services =S=: performances, défauts, sécurité, services IO scanning, Global data,…

SNMP

Network Manager

Gestion de Configuration

Gestion de Défauts

Gestion de Performance

Gestion de Sécurité


Service snmp configuration l.jpg

Service SNMP - Configuration

  • Configuration par page WEB

Adresses IP

des

administrateurs

SNMP.

Cette zone permet,

à partir de

l’administrateur SNMP,

de localiser et

identifier un agent.

Cette zone permet

de définir un nom

de communauté

par famille de service

Set, Get et Trap.

Permet de valider

l’émission d’un

évènement (TRAP)

à l’administrateur.

L’agent avertit l’adminis-

trateur que la requête a

été refusée suite à une

erreur d’identification


Services web l.jpg

Services WEB

  • Les modules ETZ 410 et ETZ 510 intègrent de Base un serveur WEB pour le diagnostic à distance (services pré-définis =S=)

    • un serveur WEB limité au diagnostic de premier niveau. Les pages associées (non modifiables) sont prêtes à l'utilisation et ne nécessitent aucune configuration utilisateur.

    • Services WEB=S= prédéfinis pour:

      • Diagnostic système (Rack Viewer) ,

      • Diagnostic Ethernet, Diagnostic Unitelway,

      • Réglage application (Data Editeur),

      • Configuration module: IP, BootP/DHCP, Modem

  • Le module ETZ 510 offre en plus un serveur WEB ouvert au pages WEB crées par l ’utilisateur

    • 8 Mo de mémoire disponible

  • Accès Sécurisé: Plusieurs niveaux de protection par mots de passe


Services web de base l.jpg

Services WEB de base


Services web de base etz 410 510 diagnostic l.jpg

Services WEB de base (ETZ 410/510)Diagnostic

  • Diagnostic Système - Services prêts à l ’emploi


Services web de base etz 410 510 diagnostic60 l.jpg

Services WEB de base (ETZ 410/510)Diagnostic

  • Diagnostic Ethernet


Services web de base etz 410 510 diagnostic61 l.jpg

Services WEB de base (ETZ 410/510)Diagnostic

  • Diagnostic Unitelway


Services web de base etz 410 510 diagnostic62 l.jpg

*****************************************

TSX ETZ410-510 --- PPP/Modem Log File ---

*****************************************

------------------------

Modem connection configured

PPP server ok

PPP Server: IP Remote Address: 85.16.0.1

PPP Server: IP Local Address: 85.16.0.2

PPP Link down

------------------------

Modem connection configured

Rs232 link down

------------------------

Modem connection configured

Services WEB de base (ETZ 410/510)Diagnostic

  • Diagnostic Liaison Modem - PPP


Services web de base etz 410 510 diagnostic63 l.jpg

Services WEB de base (ETZ 410/510)Diagnostic

  • Diagnostic Système et E/S

    • Écrans ‘ prêt à l ’emploi ‘

    • Visualisation des configurations automates

    • Visualisation des défauts automates

    • Diagnostic détaillé de chaque module

    • Statistiques Ethernet

  • Réglage Application

    • Écrans ‘ prêt à l ’emploi ‘

    • Visualisation / modification des données automates

      (accès en lecture seule par défaut)

    • Accès en écriture protégé par mot de passe

    • Accès aux données par adresse

      et symboles (sur ETZ 510)

    • Possibilité de sauvegarder des listes de variables


Serveurs web factorycast tsx etz 510 l.jpg

Steam Boiler

Temperature

Settings

32°6

32°6

28°4

28°6

Serveurs WEBFactorycastTSX ETZ 510


Offre serveurs web factorycast l.jpg

Offre Serveurs Web Factorycast

Quantum

Premium

Micro

NOE 21110

NOE 771 10

ETY 110 WS

ETY 510

ETZ 510

Modules TCP / IP

+ Serveur WEB embarqué

CD Outil de configuration ‘Factorycast

+ SDK FACTORY CAST


Module tsx etz 510 s erveur web factorycast l.jpg

WEB

Serveur

Module TSX ETZ 510 - Serveur WEB Factorycast

  • Mêmes fonctions de communication TCP IP que TSX ETZ410

  • + Fonctions Serveur WEB Factorycast

    • Toutes les fonctions Factorycast V2.2.1

      • la prise en compte du module ETZ 510 nécessite la Version Factorycast V2.2.1


Rappels des fonctions factorycast l.jpg

Rappels des fonctions Factorycast

  • Fonctions Schneider ‘prêtes à l ’emploi ’

    • Diagnostic Système

      • Visualisation configuration E/S

      • Visualisation défauts, Diagnostic détaillé de chaque modules,

      • Statistiques Ethernet (seulement sur ETY 410, 5101)

      • Serveur BootP (seulement sur ETY 410, 5101)

    • Réglage Application

      • Visualisation/Modification de variables automates

      • Accès par repère ou symbole

    • Réglage ‘ Graphique ’ Application

      • Bibliothèque d ’objets graphiques dynamiques: bargraph, curseur, vue-mètre, ...

  • Création et Personnalisation de pages WEB ‘ Utilisateur ’

    • Création de pages WEB utilisateur(avec Frontpage, Office 97 …)

      • Avec Incrustation de valeurs dynamiques de variables automates

        • par utilisation d ’ Applets Java Schneider pré-définies

      • Liens hypertextes vers d ’autres sites, serveurs, pages ...

    • Stockage des pages Utilisateur dans le serveur embarqué

    • Création d‘ Applet Java ‘ Utilisateur ’ avec le SDK Factorycast


Services web factorycast etz 510 l.jpg

Steam Boiler

Temperature

Settings

32°6

32°6

28°4

28°6

Services WEB Factorycast (ETZ 510)

  • Pages graphiques animées

    • Interface HMI personnalisable

    • Éditeur embarqué :

      • Librairie d ’objets graphiques

      • Copier/Coller facile

    • Objets réutilisables dans les pages HTML

    • Pages Graphiques sauvegardées dans le module

  • Pages WEB utilisateur

    • 8 Mo de mémoire disponible pour les pages WEB

    • Intégration de pages WEB HTML

      (Frontpage, Powerpoint …)

    • Liens avec données automates

    • Accès graphique aux données permettant :

      • Des vues pour contrôle et maintenance,

      • Des guides de maintenance,

      • Des rapports de fabrication,

      • Des rapports qualités, …


Factorycast evolutions v2 2 rappels l.jpg

Factorycast - Evolutions V2.2 - Rappels

  • Amélioration des Fonctionnalités

    • Gestion Sécurité

      • Protection accrue, plusieurs niveau de mots de passe

    • Plus d’objets graphiques (Librairie de Beans)

      • Nouveaux objets graphiques

        • Bouton style poussoir ‘BP’

        • Objet Courbe (jusqu’à 6 variables)

        • Voyant

        • Direct output station, Motor control station

    • Nouvelle Applet ‘Live Table Applet ‘

      • même principes que ‘LivelabelApplet’ mais en multi variables

  • Amélioration de l’ergonomie

    • Evolution du Configurateur Factorycast

      • style outils “FTP transfer”

    • Extension Frontpage

      • ‘ Plug-ins ’pour assister l’utilisateur dans l’insertion d’Applets dans Frontpage .


S curit sur les serveurs web etz 410 510 l.jpg

Steam Boiler

Temperature

Settings

32°6

32°6

28°4

28°6

Sécurité sur les Serveurs WEBETZ 410/510


Acc s s curis71 l.jpg

Accès sécurisé

  • L ’accès au module est parfaitement sécurisé aussi bien sur le profil TCP / IP que sur les profils HTTP/FTP.

  • 1- Sur le profil TCP / IP:

    • Le concepteur de l ’application peut filtrer les applications clientes qui seront autorisées à se connecter au module. (par écran de configuration du module: table des connections avec contrôle d ’accès).

  • 2- A partir du serveur WEB (profil HTTP) :

    • L ’accès aux modes diagnostic / configuration est protégé par unpremier niveau de mot de passe.

    • Accès en écriture protégé par un deuxième niveau de mot de passe.

    • Accès en modification de la configuration module protégé par un troisième niveau de mot de passe.

  • 3- A partir du profil FTP:

    • Un niveau de mot de passe supplémentaire protège l ’accès aux fichiers du serveur à partir de l ’outil ‘ Transfert ’ du configurateur Factorycast

  • NOTA: Il n’ y a pas d ’accès au programme automate par les profils HTTP et FTP (accès réservé à PL7 par TCP IP via le driver XIP).


S curit sur etz 410 l.jpg

Page d ’acceuil

Sécurité sur ETZ 410

1-mot de passe

Global

Configuration

Diagnostic

config IP

UTW, DHCP

Rack viewer

Data Editor

2- mot de passe

d’accès en écriture

3- mot de passe validation

des modifications

REBOOT MODULE


S curit sur etz 510 l.jpg

Steam Boiler

Steam Boiler

Temperature

Settings

Temperature

Settings

32°6

32°6

32°6

32°6

28°4

28°4

28°6

28°6

Page d ’acceuil

Sécurité sur ETZ 510

Site User

non Sécurisé

1- mot de passe

Global

Site User

Sécurisé

Configuration

Diagnostic

config IP

UTW, DHCP

Graphic Editor

Rack viewer

Data Editor

2- mot de passe d’accès aux variables en écriture

3- mot de passe validation

des modifications

REBOOT MODULE


  • Login
