Устройства РПН

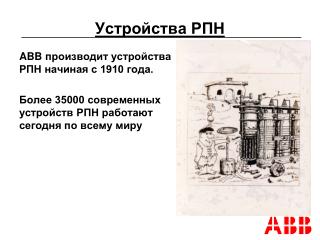

1. Устройства РПН ABB производит устройства РПН начиная с 1910 года. Более 35000 современных устройств РПН работают сегодня по всему миру

2. Устройства РПН Основные преимущества: • Высокая надежность • Легкость монтажа • Долгий срок службы

3. Устройства РПН Долгий срок службы Обеспечивается за счет использования высококачественных материалов и постоянного контроля на всех этапах производства Срок службы контактов составляет от 350 000 до 500 000 операций

4. Устройства РПН Высокая надежность Обеспечивается простой и надежной конструкцией оборудования Легкость монтажа Обеспечивается гибким дизайном и универсальностью конструкции

6. Устройства РПН

7. 80 80 50 60 150 150 300 HVDC 1000 UCG.N/C UZE.. UZF.. UBB.. short UCG.N/I UCG.N/III UCL.N/III UCD.N/III UCC.N650 кВ 650 кВ 350 кВ 750 кВ 1050 кВ 1050 кВ 1050 кВ 1050 кВ 1050 кВ MVA 1 2 3 L (м) 4 Устройства РПН

8. Устройство РПН типа UC Переключатель Селектор ответвлений 7 6 5 4 Регулировочная обмотка трансформатора

9. Устройства РПН

10. Устройства РПН • Устройство ПРН типа UCGRN 750/400/C • Моторно-приводной механизм типа BUL

11. Устройства РПН Корпус реверсивного переключателя Крышка • Удобный доступ к переключателю • Удобство соединения с приводом • Возможность оперирования приводом при монтаже • Электрическое и механическое соединения переключателя выполнены без болтов Масляный клапан Пружины амортизатора Мальтийский механизм с указателем Поднимающий глазок Клемма заземления Тест-клапан Отверстие для бака трансформатора Верхняя секция Приводной вал Изоляционный цилиндр Защитное кольцо Реверсивный переключатель Контакты Штепсельные контакты Направляющие штифты Клапан для процесса сушки Приводной диск для реверсивного переключателя Клемма

12. Устройства РПН • Возможность легкого техническогообслуживания и ремонта на отключенном трансформаторе в течение одного дня • Простота, открытый дизайн, небольшое количество комплектующих

13. Устройства РПН • Переключатель расположен в собственном баке • Снабжен резисторами при переключении • Жесткая и простая конструкция

14. Устройства РПН • Ввод GSA • Вентилятор VVAH • Устройство РПН UZF

15. Устройства РПН • Подготовка активной части трансформа-тора для установки РПН типа UZE • Бак трансформатора с интегрированным баком устройства РПН

16. Устройства РПН • Подключение обмоток к РПН типа UZF

17. Устройства РПН

18. Устройства РПН типа UZ • 3-фазный, с полностью изолированными фазами или с нейтральной точкой • РПН собран в едином корпусе • Простота конструкции обеспечивает легкость установки и обслуживания

19. Устройства РПН • Сборка устройства РПН типа UZ

20. РПН UZ-типа Устройство для разводки проводников Проводники, залитые эпоксидным компаундом

21. Устройства РПН Легкий доступ к движущимся частям устройства

22. Устройство РПН UB-типа • Компактная модель • Гибкая и удобная конструкция • Подвижные и неподвижные контакты выполнены внутри устройства

23. Устройство РПН UB-типа Реле давления • Фибреглассовый цилиндр • При креплении неподвижных контактов на стенке цилиндра используется исключительная система притяжки и герметизации • Замена подвижных и неподвижных контактов произвидится изнутри цилиндра Коническая шестерня Крышка Индикаторное окно Фланец Изоляционный цилиндр Предизбиратель Неподвижные контакты Токосъемные контакты Подвижные контакты Переключатель Неподвижные контакты Резистор Подвижные контакты Окружающий экран Вал переключателя Сливной клапан

24. Устройства РПН Подвижные контакты системы состоят из: • контактов резисторов • главных контактов • токонесущих контактов

25. Устройства РПН • Моторно-приводной механизм типа BUL (для устройств РПН, устанавливаемых в баке трансформатора)

26. Приводной механизм устройства РПН • Простота и надежность конструкции • Возможность подключения к любым управляющим устройствам • Прекрасный доступ ко всем частям и механизмам
