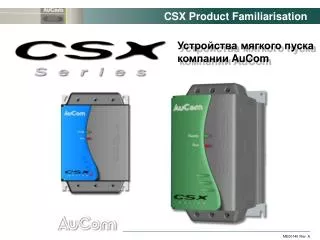

Устройства мягкого пуска компании AuCom

1. Устройства мягкого пуска компании AuCom

2. Ассортимент 2 типа CSX - без защит двигателя CSXi – с защитами двигателя 11 моделей • 7.5 ~ 110 kW @ 400 VAC 2 диапазона напряжений • 200 - 440 VAC • 200 - 575 VAC Защита корпуса • IP20 (7.5 ~ 55 kW) • IP00 (75 ~ 110 kW) • Сертификаты • CE • UL508 • CSA • CCC • Cü Компактные софт-стартеры Мягкий пуск с токоограничением + защита двигателя Регуляторы плавного пуска Мягкий пуск с плавным нарастанием напряжения

3. Общие характеристики

4. Типоразмеры Серия CSX имеет три типоразмера. Модели CSX и CSXiпо внешнему виду отличаются цветом крышки. 7.5 ~ 30 kW 37 ~ 55 kW 75 ~ 110 kW

5. Встроенный шунтирующий контактор Все модели CSX и CSX-iимеют встроенный шунтирующий контактор. Паспортные данные устройств CSX выражаются с помощью кодов использования AC53b. Встроенный шунтирующий контактор снижает потери электроэнергии во время работы, в результате чего составные элементы не перегреваются и допускается устанавливать софт-стартерыв щиты, стенды и шкафы без принудительной вентиляциии без внешнего шунтирующего контактора.

6. Номинальные данные Номинальная мощностьв обозначении модели при питании 400 VAC, относится только к эксплуатации в определенном режиме: • 400% - пусковой ток • 6 секунд - время пуска • 10 пусков в час (< 30 kW) • 6 пусков в час (> 37 kW) Для подбора модели УПП исходя из требуемого режима работы можно использовать руководство по эксплуатации или программный пакет WinStart. • По номинальным характеристикам софт-стартеры CSX превосходят большинство аналогичных устройств этого класса. CSX-090-V4-C1 Номинальная мощность двигателя,кВтпри 400 VAC ???A: AC53b 4.0-6:354 Время между пусками (сек) Время пуска(сек) Пусковой ток(кратныйТПН) Номинальный ток CSX

7. Напряжение питания Все модели CSX выпускаются по силовому питанию в двух вариантах: с обычным и расширенным диапазоном напряжения питания. CSX-090-V4-C1 Напряжение питания V4 = 200-440 VAC 50/60 Hz V6 = 200-575 VAC 50/60 Hz

8. Напряжение управления Все модели CSX по напряжению питания цепей управления выпускаются в двух вариантах. CSX-090-V4-C1 Напряжение цепей управления C1 = 110-240 VAC или 380-440 VAC C2 = 24 VAC / VDC

9. CSX - - - Обозначение модели Напряжение питания цепей управления C1 = 110-240 VAC или 380-440 VAC C2 = 24 VAC/VDC Силовое напряжение питания V4 = 200-440 VAC V6 = 200-575 VAC Номинальная мощность двигателя,кВт,при 400VAC Например: 75kW = 075 30kW = 030 Защита двигателя Нет знака = только плавный пуск i = Плавный пуск + защиты двигателя

10. Характеристики моделей CSX

11. Сегмент рынка Устройства мягкого пуска с регулировками плавного нарастания напряжения Регуляторы плавного пуска

12. Схема подключения

13. Настройка Пользователю доступна регулировка трех параметров: • Начальное напряжение • Время пуска • Время останова

14. Индикация Устройства CSX имеют два светодиодных индикатора: • Ready (Готовность) • Run (Работа) Каждый светодиод может быть в выключенном, включенном или мигающем состоянии.

15. Характеристики моделей CSXi

16. Сегмент рынка Устройства плавного пуска с настройкой токоограничения и защитой двигателя. Компактные софт-стартеры Цифровые софт-стартеры

17. Схема подключения

18. Настройка Пользователю доступна регулировка 8-ми параметров: • Уровень ограничения тока пуска • Рампа тока • Время останова • Номинальный ток двигателя • Класс тепловой защиты двигателя • Предельное время пуска • Защита от неправильного чередования фаз • Функция дополнительного реле

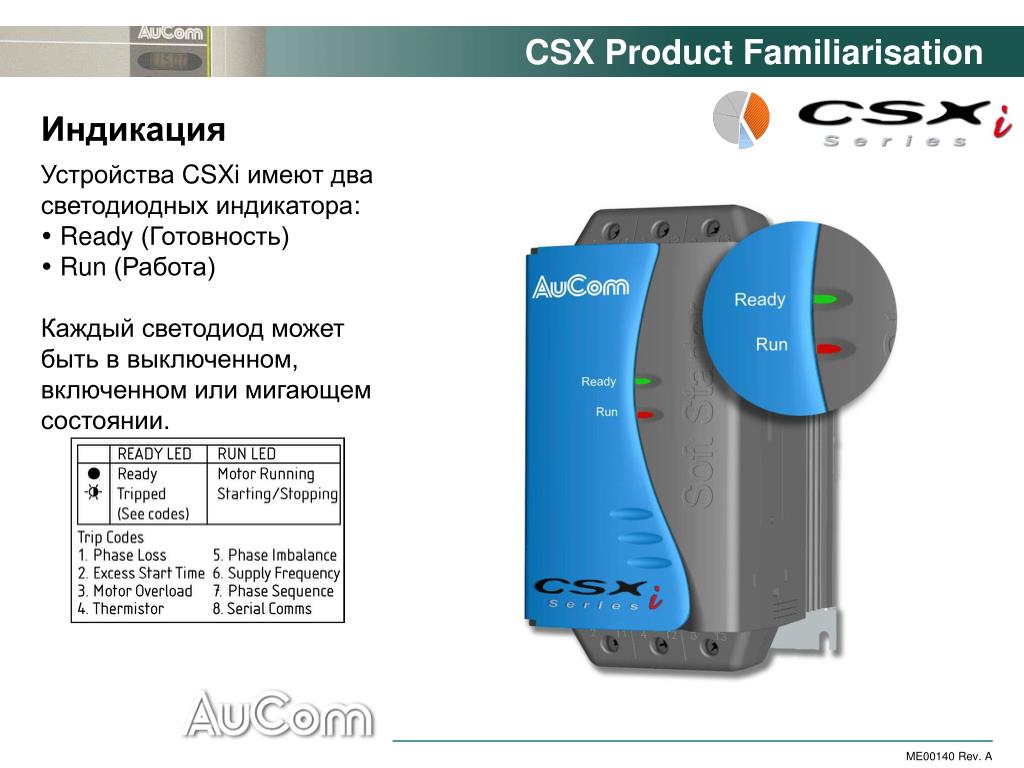

19. Индикация Устройства CSXi имеют два светодиодных индикатора: • Ready (Готовность) • Run (Работа) Каждый светодиод может быть в выключенном, включенном или мигающем состоянии.

20. Габаритные размеры Софт-стартеры CSXiзначительно меньше УПП серии IMS2 и аналогичных моделей других брэндов. IMS2 7.5 ~ 55 kW CSXi 7.5 ~ 30 kW CSXi 37 ~ 55 kW CSXi 75 ~ 110 kW

21. Сравнение функциональности Благодаря своим характеристикам, функциональным возможностям, размерам и цене софт-стартеры CSXi конкурентоспособны не только в сегменте компактных софт-стартеров, но и в группе цифровых устройств плавного пуска. Цифровые софт-стартеры Плавный пуск + полная защита, интерфейс пользователя и коммуникационные возможности. Компактные софт-стартеры Плавный пуск + защита двигателя в компактном устройстве.

22. Аксессуары

23. Пульт дистанционного управления • Кнопки управления (start, stop, reset) • Контроль состояния (start, run, trip, RS485) • Коды отключения • Кнопки управления (start, stop, reset) • Контроль состояния (start, run, trip, RS485) • Коды отключения • Индикация тока • Индикация температуры • Ток на выходе 4-20mA

24. Последовательный интерфейс Доступны для использования следующие коммуникационные модули: • MODBUS • DeviceNet • Profibus Коммуникационный модуль

25. Модуль защиты насосов Модуль расширяет функциональность софт-стартера, содержит 4 входа для подключения датчиков и предназначен для реализации дополнительных защит. Например, в системе водоснабжения (см. рис.) могут быть обеспечены: • защита от высокого давления • защита от низкого давления • зашита от сухого хода (датчик уровня) • защита от перегрева насоса

26. Программное обеспечение для ПК Программное обеспечение WinMaster PC Software предназначено для управления и контроля УПП моделей CSX, CSX-i, IMS-2 при подключении устройств к информационной сети. Можно подключать не более 99 устройств.

27. Заключение

28. Конкурентные преимущества CSX и CSXi:два типа устройств в одной серии позволяют наиболее полно удовлетворить потребности клиентов. Компактность:небольшие габаритные размеры в сравнении с аналогами других брэндов. Встроенные шунтирующий контактор:упрощает монтаж и снижает требования к внешней вентиляции. Регулирование тока:наиболее продвинутый метод мягкого пуска. Защита двигателя:перегрузка, контроль обрыва и чередования фаз, ограничение времени пуска, термистор двигателя, сбой питания. Широкий диапазон мощностей:до 110 kW. Коммуникационные модули:MODBUS, DeviceNet, Profibus, AS-i. Аксессуары:Цифровой пульт, ПО для ПК

29. Вся продукция AuCom Цифровой пульт Display Push Buttons Коммуникац. модули Modbus, DeviceNet, Profibus, AS-i Регулятор плавного пуска 15~200 A 200-575 VAC Компактный софт- стартер 15~200 A 200-575 VAC Цифровой софт- стартер 18~2360 A 200-690 VAC Высоко- вольтный софт-стартер 50~460 A 2300~7200 VAC Модуль защиты насосов PC Software Control Monitoring Programming

30. Две управляемые фазы

31. Две управляемые фазы В зависимости от типа и конструкции УПП, управляемыми могут быть одна, две или три фазы. CSX управляют только двумя фазами, так как это делает их более компактными и конкурентоспособными по цене. Для большинства потребителей не имеет значения сколько фаз управляется в УПП. Большее значение имеет цена, размеры и функциональные характеристики. Однако некоторые пользователи могут задать вопросы относительно формы выходного тока и электрической изоляции при двухфазном управлении.

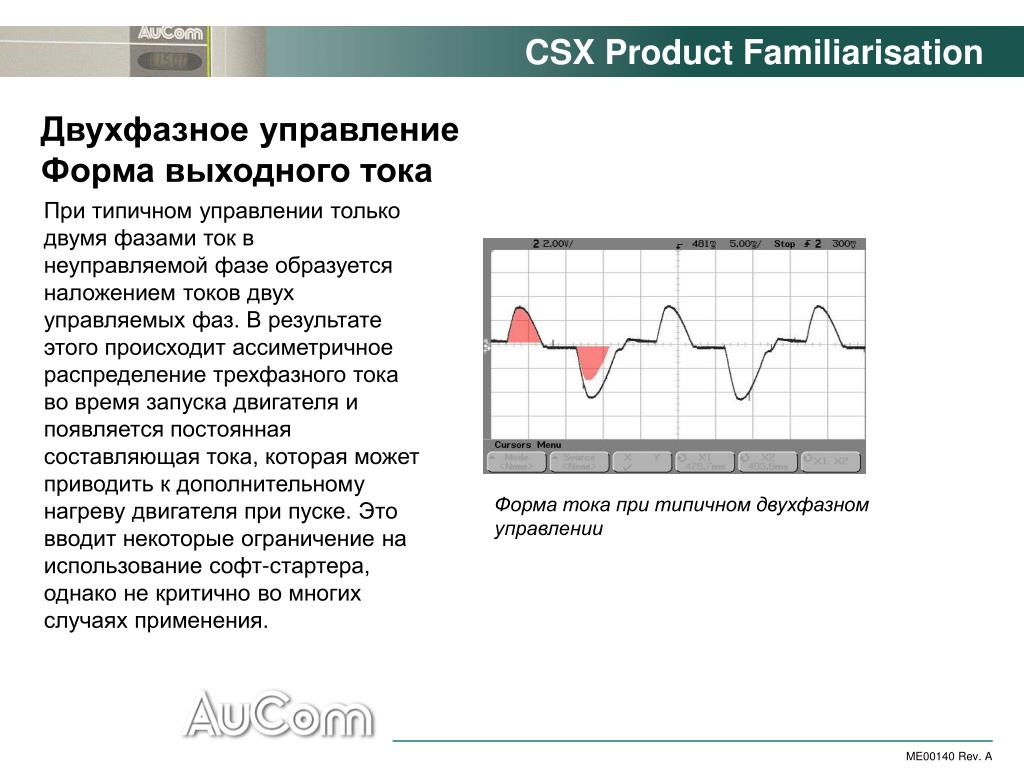

32. Двухфазное управлениеФорма выходного тока При типичном управлении только двумя фазами ток в неуправляемой фазе образуется наложением токов двух управляемых фаз. В результате этого происходит ассиметричное распределение трехфазного тока во время запуска двигателя и появляется постоянная составляющая тока, которая может приводить к дополнительному нагреву двигателя при пуске. Это вводит некоторые ограничение на использование софт-стартера, однако не критично во многих случаях применения. Форма тока при типичном двухфазном управлении

33. Технология Equi-Vec™ • Устройства CSX управляют только двумя фазами, ноиспользуют технологию Equi-Vec™- векторное управление балансом полярности. • Технология Equi-Vec™динамически балансируетполуволны тока различной полярности и делает выходной сигнал фактически симметричным, как при трехфазном управлении. • Устраняются ограничения обычного двухфазного управления: • Ограничение числа пусков в час • Использование только низких нагрузок • Ограничение мощности двигателя < 55 кВт Форма тока с технологией Equi-Vec™

34. Выходные характеристики Использование технологии Equi-Vec™в CSX позволяет получить отличные выходные характеристики при двухфазном управлении, что является еще одним конкурентным преимуществом устройств плавного пуска серии CSX. CSX Пусковой ток Siemens Sirius Пусковой ток Schneider LH4 Пусковой ток

35. Линейный контактор Устройствам плавного пуска CSX не требуется использования входных контакторов, выключателей и других коммутационных устройств. Однако для обеспечения безопасности обслуживающего персонала по ПТБ требуется при работе на токопроводящих линиях обеспечивать видимый разрыв, что не обеспечивается силовыми полупроводниковыми элементами самого софт-стартера. К тому же одна из фаз софт-стартера является неуправляемой и постоянно находится под напряжением. Так же линейный контактор на входе CSX может использоваться для дистанционного управления питанием софт-стартера и отключении питания при аварийном отключении.

36. Изоляция Вопрос.Может ли устройство CSX обеспечить электрическую изоляцию между источником питания и двигателем? Ответ.Нет, как и все другие устройства с силовыми полупроводниковыми ключами (тиристорами, транзисторами, и др.), такие как преобразователи частоты, софт-стартеры с тремя управляемыми фазами и т.д. Для обеспечения безопасности работы на токоведущих частях двигателя надо использовать отключение питания при помощи коммутационных устройств с механическими контактами (контактор, выключатель, реле, автоматический выключатель и т.д.).

37. Монтаж CSX Основные требования по подключению с обеспечением электробезопасности такие же как и для софт-стартеров с тремя управляемыми фазами. На входе софт-стартеров CSX достаточно использовать автоматический выключатель с электромагнитным расцепителем. Софт-стартеры CSXiпозволяют использовать автоматические выключатели с расцеплением от внешнего контакта.
